Terméktípus	Digitális multiméter
Márka	Pancontrol
Modell	PAN Minimeter
Mérési kategória	CAT III 600 V
Maximális földelési feszültség	600 V AC/DC
Kijelző	3 1/2 számjegy (1999 pont)
Méretek	150 x 70 x 50 mm
Tömeg	195 g
Tápellátás	2 db AAA 1,5 V elem
Biztosítékok	F 200 mA / 600 V és F 10 A / 600 V
Fő funkciók	AC/DC feszültség, DC áram, ellenállás, diódateszt, folytonosságellenőrzés, akkumulátorteszt, érintésmentes feszültségteszt (NCV)
Egyenfeszültség méréshatárok (V=)	200 mV, 2 V, 20 V, 200 V, 600 V
Váltakozó feszültség méréshatárok (V~)	200 V, 600 V
Egyenáram méréshatárok (A=)	2000 µA, 200 mA, 10 A
Ellenállás méréshatárok (Ω)	200 Ω, 2 kΩ, 20 kΩ, 200 kΩ, 20 MΩ
Diódateszt	Üresjárási feszültség max. 2,4 V
Folytonosság ellenőrzés	Küszöb < 30 Ω, hangjelzés és zöld LED
Háttérvilágítás	Igen (2 másodperces gombnyomás)
Zseblámpa	Igen (dedikált gomb, automatikus kikapcsolás 3 perc után)
Adatmérés tartás	Igen (HOLD gomb)
Automatikus kikapcsolás	10 perc inaktivitás után
Karbantartás és tisztítás	Nedves ruhával és enyhe tisztítószerrel tisztítsa. Ne használjon oldószereket.
Garancia	2 év (törvényes)
Biztonság	Kettős szigetelés, CE megfelelőség (EN-61010)

Gyakran ismételt kérdések - PAN Minimeter Pancontrol

Hogyan mérhetek egyenfeszültséget a PAN Minimeterrel?

Állítsa a forgókapcsolót V= állásba. Csatlakoztassa a mérőzsinórokat: a fekete vezetéket a COM aljzatba, a piros vezetéket a VΩmA aljzatba. Érintse a mérőhegyeket a mérési pontokhoz. Olvassa le az értéket a kijelzőről. Ha a polaritás fordított, egy mínusz (-) jel jelenik meg.

Hogyan mérhetek egyenáramot ezzel a multiméterrel?

Állítsa a forgókapcsolót A= állásba. Csatlakoztassa a piros vezetéket a 10A aljzatba 10 A-ig terjedő áramok esetén, vagy a VΩmA aljzatba 200 mA-ig terjedő áramok esetén. Kapcsolja ki az áramkört, nyissa meg az áramkört, és sorba kötve helyezze be a multimétert. Kapcsolja be újra az áramellátást, és olvassa le az értéket. Figyelem: soha ne lépje túl a maximális méréshatárt.

Hogyan használjam az érintésmentes feszültségtesztelőt (NCV)?

Állítsa a forgókapcsolót NCV állásba. Közelítse a multiméter tetejét (érzékelő) egy kábelhez vagy aljzathoz (< 5 mm). Váltakozó feszültség jelenlétében a LED kigyullad: zöld alacsony feszültség esetén (L kijelzés), piros magas feszültség esetén (H kijelzés). Hangjelzés hallható. Figyelem: még riasztás nélkül is lehet veszélyes feszültség jelen.

Mit jelent az 'OL' kijelzés a képernyőn?

OL jelentése OverLoad (túlterhelés). Ez azt jelzi, hogy a mért érték meghaladja a kiválasztott méréshatárt. Válasszon nagyobb méréshatárt a forgókapcsolóval.

Hogyan cseréljem ki a PAN Minimeter elemeit?

Amikor az akkumulátor gyenge jelzés megjelenik, kapcsolja ki a készüléket, és távolítsa el a mérőzsinórokat. Nyissa ki az elemrekeszt a hátoldalon. Cserélje ki a két AAA 1,5 V elemet a polaritás betartásával. Zárja vissza a rekeszt.

Hogyan cseréljek biztosítékot?

Kapcsolja ki a készüléket, és távolítsa el az összes mérőzsinórt. Nyissa ki a házat. Cserélje ki a hibás biztosítékot egy azonos típusúra: F 200 mA / 600 V vagy F 10 A / 600 V. Győződjön meg arról, hogy megfelelően van behelyezve. Zárja vissza a házat.

Hogyan használjam az adattartás (Data Hold) funkciót?

Mérés közben nyomja meg a HOLD gombot a kijelzett érték 'rögzítéséhez'. A HOLD szimbólum megjelenik. Ezután eltávolíthatja a mérőhegyeket és leolvashatja az értéket. Nyomja meg ismét a HOLD gombot a kikapcsoláshoz.

Miért kapcsol ki magától a multiméter?

A PAN Minimeter automatikus kikapcsolással rendelkezik 10 perc inaktivitás után az elemek kímélése érdekében. Újrabekapcsoláshoz forgassa a forgókapcsolót OFF állásba, majd a kívánt funkcióra.

Hogyan tesztelhetek diódát ezzel a multiméterrel?

Állítsa a forgókapcsolót dióda/folytonosság teszt állásba (dióda szimbólum). Csatlakoztassa a mérőzsinórokat (COM és VΩmA). Érintse az anódot a piros heggyel, a katódot a fekete heggyel. A normál vezetési feszültség 400-700 mV. Ha a dióda hibás, a kijelző 0 mV-ot vagy OL-t mutat mindkét irányban.

Mik a legfontosabb biztonsági óvintézkedések?

Soha ne lépje túl a maximális 600 V földelési feszültséget. Használjon jó állapotú mérőzsinórokat, és tartsa őket a szigetelt fogantyúknál. Soha ne mérjen ellenállást vagy folytonosságot feszültség alatt lévő áramkörön. Azonnal cserélje ki a gyenge elemeket. Csak feszültségmentesítés és a mérőzsinórok eltávolítása után nyissa ki a készüléket.

HASZNÁLATI ÚTMUTATÓ PAN Minimeter Pancontrol

Digitális multiméter

Tartalom

1. Bevezető 117
2. Szállítási terjedelem 117
3. Biztonsági utasítások.... 118
4. A készüléken lévő szimbólumok magyarázata.... 120
5. Kezelőelemek és csatlakozóaljzatok 121
6. A kijelző szimbólumai.... 122
7. Műszaki adatok 123
8. Kezelés .... 125
9. Karbantartás.... 127
10. Garancia és pótalkatrészek 129

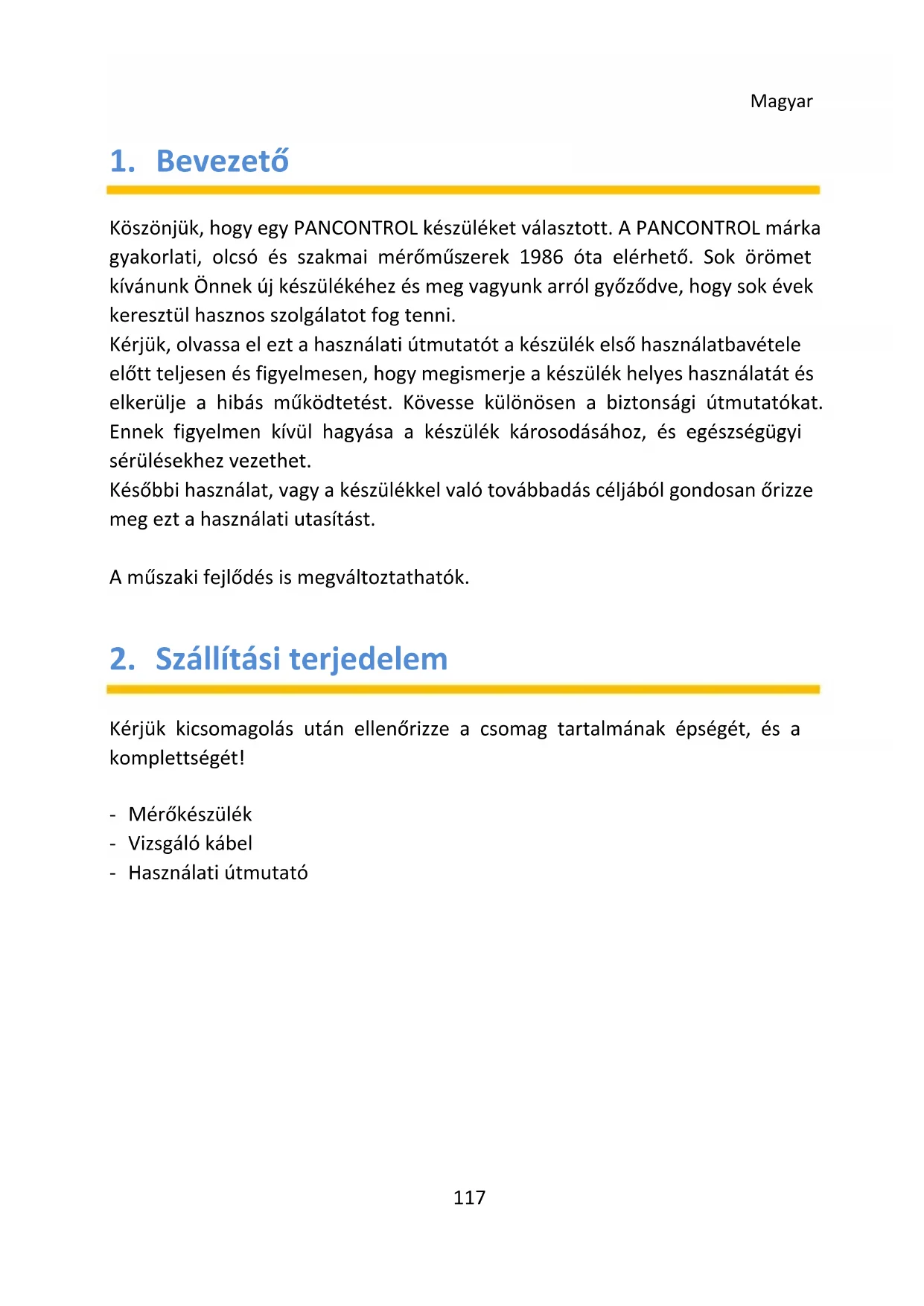

1. Bevezető

Köszönjük, hogy egy PANCONTROL készüléket választott. A PANCONTROL márka gyakorlati, olcsó és szakmai mérőműszerek 1986 óta elérhető. Sok örömet kívánunk Önnek új készülékéhez és meg vagyunk arról győződve, hogy sok évek keresztül hasznos szolgálatot fog tenni.

Kérjük, olvassa el ezt a használati útmutatót a készülék első használatbavétele előtt teljesen és figyelmesen, hogy megismerje a készülék helyes használatát és elkerülje a hibás működtetést. Kövesse különösen a biztonsági útmutatókat. Ennek figyelmen kívül hagyása a készülék károsodásához, és egészségügyi sérülésekhez vezethet.

Későbbi használat, vagy a készülékkel való továbbadás céljából gondosan őrizze meg ezt a használati utasítást.

A műszaki fejlődés is megváltoztathatók.

2. Szállítási terjedelem

Kérjük kicsomagolás után ellenőrizze a csomag tartalmának épségét, és a komplettségét!

• Mérőkészülék
• Vizsgáló kábel
• Használati útmutató

3. Biztonsági utasítások

A műszer biztonságos használatának érdekében kérjük, hogy tartsa a be biztonsági és kezelési útmutatásban leírtakat!

• Használat előtt bizonyosodjon meg a készülék és a vizsgálókábel, épségéről, valamint működőképességéről! (pl!! ismert feszültségforrással)!
• A gépet nem szabad már használni, ha a ház vagy a vizsgálókábel megsérült, ha egy vagy több funkció kiesik, ha funkció nem jelenik meg vagy ha arra gyanakszik, hogy valami nincs rendben.
• Ha a használó biztonsága nem garantálható, a készüléket TILOS használni, és biztosítani kell, hogy senki ne használja!
• A készülék használata során a vizsgálókábeleket csak az ujjvédő mögött lévő markolatokon fogja, ne érintse meg a vizsgálóhegyeket!
• Soha ne érintsen a földpotenciált elektromos mérés közben! Ne érintsen meg szabadon lévő fémcsöveket, armatúrákat stb!!, amik föld potenciálon van! Teste legyen elszigetelve száraz ruhával, gumicipókkel, gumilapokkal vagy egyéb szigetelő anyagokkal!
• Úgy használja a készüléket, hogy könnyen tudja feszültség mentesíteni a hálózatot!
• A mérés megkezdése előtt a forgókapcsolót mindig állítsa a kívánt mérési tartományba, és állítsa be a méréshatárt!
• Ha ismeretlen értéket mér, a forgókapcsolón mindig a legnagyobb mérési határral kezdje! Szükség szerint csökkentse!
• Ha mérés közben mérési tartományt kell váltani, először távolítsa el a vizsgálóhegyeket a mérőkörből! Feszültség alatt ne váltson méréshatárt!
• Feszültség alatt ne váltson méréshatárt!
• Soha ne csatlakoztassa a műszert olyan feszültség vagy áramforráshoz amely meghaladja a specifikált maximális értéket!
• Csak feszültségmentes állapotban mérjen ellenállást, diódát és kondenzátort! A kondenzátorokat süsse ki mérés előtt!

• Soha ne csatlakoztassa a müszert egy feszültségforráshoz, miközben a forgókapcsoló áramerősségre, ellenállásra, vagy diódatesztre van beállítva! Ez a készülék sérüléséhez vezethet!

• Ha megjelenik az elemjel a kijelzón, kérjük, azonnal cserélje ki az elemet!

• Mindig kapcsolja ki műszert mielőtt kicseréli az akkumulátort vagy a biztosítékot!
• Soha ne használja a mérőkészüléket eltávolított hátsó burkolattal, vagy nyitott elem- vagy biztosíték fedéllel!
• Ne használja a készüléket erős mágneses mező (pl!! forrasztó trafó) közelében, mivel ezek meghamisíthatják a mérést!
• Ne használja a készüléket szabadban, nedves környezetben vagy olyan helyeken, ahol extrém hőmérséklet-ingadozás van!
• Ne tárolja a készüléket közvetlen napfényben!
• Ha hosszabb ideig nem használja a készüléket, távolítsa el az elemet!
• Ha a készülék módosítva, vagy változtatva lett, akkor az üzembiztonság már nem biztosított! Ezenfelül megszűnik minden garanciális- és szavatossági igény!
• Minden mérés előtt ellenőrizzük a mérési funkciót, egy ismert feszültségforrással!

4. A készüléken lévő szimbólumok

magyarázata

CE		Egyezik az EU kisfeszültségű irányelvével (EN-61010)
		Védőszigetelés: A feszültség alatt álló részek dupla szigeteléssel vannak ellátva!
		Veszély! Tartsa be a használati útmutató útasitásait!
[KTAB]		Veszélyes feszültség!
		Ezt a terméket élettartama végén nem szabad a háztartási szeméttel együtt kidobni, hanem az elektromos és elektronikus készülékek újrahasznosításának gyűjtőhelyén le kell adni!
CAT III		A készülék hálózati mérésekre alkalmas! De nem alkalmas elektromos főelosztó mérésére!
600 V		max. feszültség a földhöz képest (AC / DC)
FUSED		Áram-mérési tartomány biztosítóval védve.
		Egyenfeszültség/-áram (DC)
		Váltakozó feszültség (AC)
		Biztosítók(ok)
		Elemtartó rekesz / Elemteszt
		Földelési szimbólum (max. feszültség a földhöz képest)

5. Kezelőelemek és csatlakozóaljzatok

Megjegyzés: Fig. 1

1. Érintés nélküli feszültség teszter (NCV) (NCV) - Érzékelő
2. NCV - Kijelző (zöld / piros / piros)
3. Kijelző
4. Mérési pont megvilágítás (Zseblámpa)
5. Funkciós gombok (Jelentés, lásd alább!)
6. Forgókapcsoló
7. Többfunkciós aljzat
8. 10 A-csatlakozóaljzat
9. Közös csatlakozóaljzat (COM)

A funkcióbillentyűk és jelentésük

	Mérési pont megvilágítás (Zseblámpa)
	Háttér világításDATA HOLD (megjelenítési érték megtartása)

A forgókapcsoló szimbólumai

OFF	Készülék ki van kapcsolva
NCV	Érintés nélküli feszültség teszter (NCV)
V ~	Váltakozó feszültség mérés
	Elemteszt
	Egyenáram mérés(Váltakozó áram mérése nem lehetségesek.)
	Folytonosság vizsgálat / Diódateszt
Ω	Ellenállás mérés
V =	Egyenfeszültség mérés

6. A kijelző szimbólumai

Megjegyzés: Fig. 2

	Készülék be van kapcsolva
DC	Egyenfeszültség/-áram
AC	Váltakozó feszültség
V	Egyenfeszültség mérés / Váltakozó feszültség mérés
A	Egyenáram mérés(Váltakozó áram mérése nem lehetségesek.)
Ω	Ellenállás mérés
	Diódateszt
	Folytonosság vizsgálat aktív
	Minuszjel
	DATA HOLD
NCV	Érintés nélküli feszültség teszter (NCV)
[0723]	Elem gyenge
OL	Túlfeszültség-kijelző

7. Műszaki adatok

Kijelző:	3 1/2 Számjegy (ig 1999)
Túlfeszültség-kijelző:	OL
Polaritás:	automatikusan (mínusz jel a negatív polaritás)
Kategória	CAT III 600 V
max. feszültség a földhöz képest:	600 V AC / DC
Túlterhelés-védelem:	600 V
Folytonosság vizsgálat:	Csipogó hangot kisebb mint 30 Ω
Diódateszt:	Nyitott áramköri feszültség: max. 2,4 V
Áramellátás:	2 x 1,5 V (AAA) Elem(ek)
Biztosítók(ok):	F 200 mA / 600 V F 10A / 600 V
Működési hőmérséklet:	0o C ig 40o C / <80% Páratartalom
Tárolási hőmérséklet:	-10o C ig 50o C (Távolítsa el az akkumulátort, ha Páratartalom >70%)
Súly:	ca. 195 g
Méretek:	150 x 70 x 50 mm

Funkció	Terület	Felbontás	Pontosság %-ban kijelzve *)
Egyenfeszültség (V=)	200 mV	0,1 mV	±(0,5% +2 digits)
	2 V	0,001 V
	20V	0,01 V
	200 V	0,1 V
	600 V	1 V	±(0,8% + 2 digits)
Váltakozó feszültség (V~)	200 V	0,1 V	±(1,2% + 10 digits)
	600 V	1 V
Egyenáram (A=)	2000 μA	1 μA	±(1,0% + 2 digits)
	200 mA	0,1 mA	±(1,5% + 2 digits)
	10 A	0,01 A	±(3,0% + 2 digits)
Ellenállás (Ω)	200 Ω	0,1 Ω	±(0,8% + 3 digits)
	2 kΩ	0,001 kΩ	±(0,8% + 2 digits)
	20 kΩ	0,01 kΩ
	200 kΩ	0,1 kΩ
	20 MΩ	0,01 MΩ	±(1,2% + 3 digits)

Funkció	Terület	Kijelző
Diódateszt	1 V	Feszültségesés
Folytonosság jelzés hanggal	< 30 Ω	LED zöld / Akusztikus jelzés
Érintés nélküli feszültség teszter (NCV)	Low	LED zöld / Akusztikus jelzés
	High	LED piros / Akusztikus jelzés
Batt. Test	1,5 V / Belső terhelés 100 Ω	Feszültség mérés terheléssel
	9 V / Belső terhelés 400 Ω

8. Kezelés

• Legyen tisztában az általános biztonsági útmutatások (3. fejezet)
• Kérjük, olvassa el a megjegyzéseket a kézikönyv első oldalain!
• Mindig kapcsolja ki a mérőkészüléket (OFF), ha nem használja!

Mérési pont megvilágítás (Zseblámpa)

Gyenge fényviszonyok esetén a mérési pontot megvilágíthatja. A be-és kikapcsolásához nyomja meg a gombot (3). (3 perc elteltével kikapcsol.

Háttér világítás

A háttérvilágítás be- vagy kikapcsolásához, nyomja meg a gombot (3) ! (Két másodperc)

DATA HOLD (megjelenítési érték megtartása)

Ha a mérés közben a kijelző nem látható, a mérési értéket a HOLD gombbal (3) lehet rögzíteni. Ezután le lehet választani a mérőkészüléket a mérési kapcsolásból, és le lehet olvasni a kijelzőn a mentett értéket.

A mérési érték "befagyasztásához" a kijelzőn nyomja meg egyszer a HOLD funkciós gombot! "HOLD" szimbólum megjelenik a kijelzőn! A funkció kikapcsolásához nyomja meg még egyszer a HOLD gombot!

Automatikus kikapcsolás

Ha nincs használatban, 10 perc után automatikusan kikapcsol a készülék.

Feszültség mérését (AC / DC)

1. Állítsa a forgókapcsolót a pozícióba! V\~ vagy V=
2. Érintse meg a mérési pontok a mérőheggyel!
3. Ha stabilizálódik a kijelzett érték, olvassa le a kijelzőt! DC: Fordított polaritás esetén a kijelzón egy mínuszjel (-) jelenik meg az érték előtt.

Érintés nélküli feszültség teszter (NCV)

(csak AC)

1. Állítsa a forgókapcsolót a pozícióba! NCV
2. A fogyasztásmérő tetejét egy konnektorba vagy kábelbe (<5 mm) tartsuk.
   Mikor jön a váltakozó feszültség, a LED kijelző (3) világít.
   Alacsony váltakozó feszültségnél - vagy távolság nagyobb - a kijelző "L" (low) jelzést mutat, a zöld LED kigyullad, és hangjelzés hallható.
   Nagyobb váltakozó feszültség esetén a kijelzón a "H" (high) látható, a két piros LED kigyan és a magasabb jelhang hallható.

Figyelmeztetés.

A riasztás nélkül is lehet veszélyes feszültség. Ez számos tényezőtől függ. Ezért szükséges, ellenőrizni a feszültségmentes állapotot voltmérővel ellenőrizni!

Egyenáram mérés (DC)

(Váltakozó áram mérése nem lehetségesek.)

1. Állítsa a forgókapcsolót a pozícióba! A=
2. Kapcsolja le a feszültséget a vizsgálandó áramkörben, és nyissa ki az áramkört azon a ponton, amelyiken az áramerősséget meg szeretné mérni!
3. Kapcsolja be a jelenlegi és érintse meg a mérési pontokat a vizsgálati tippeket.
4. Ha stabilizálódik a kijelzett érték, olvassa le a kijelzőt! Fordított polaritás esetén a kijelzőn egy mínuszjel (-) jelenik meg az érték előtt.

Figyelmeztetés.

Az áramütés elkerülése érdekében kapcsolja ki a vizsgált készülék áramellátását, és a következő mérések elvégzése előtt kirakodás ki az összes kondenzátort.

Ellenállás mérés

1. Állítsa a forgókapcsolót a pozícióba! Ω
2. Érintse meg a mérési pontok a mérőheggyel!
3. Ha stabilizálódik a kijelzett érték, olvassa le a kijelzőt!

Diódateszt / Folytonosság jelzés hanggal

A készülék automatikusan különbséget tesz a folytonosság vizsgálat és a dióda tesztelés között.

1. Állítsa a forgókapcsolót a pozícióba!

1. Érintse meg a mérési pontok a mérőheggyel!

Diódateszt:

1. A nyitó feszültség 400 -700 mV-t mutat! A záró feszültség „OL”-t mutat! Sérült diódák mindkét irányban 0 mV körüli értéket, vagy „OL”-t mutatnak!

Folytonosság jelzés hanggal:

1. Ha az ellenállás < 30 Ω, hall egy sípszót. Ha az áramkör nyitott, a kijelző "OL"-t mutat.

Elemteszt

1. Állítsa a forgókapcsolót a pozícióba!

1. Érintse meg a mérési pontok a mérőheggyel!

2. Ha stabilizálódik a kijelzett érték, olvassa le a kijelzőt! A készülék terhelés alatt a vizsgált akkumulátor feszültségét jeleníti meg.

9. Karbantartás

Ezen a gépen a javítási munkálatokat csak szakképzett szakemberek végezhetik el!

A mérőkészülék hibás működése esetén ellenőrizze:

- Az elem állapotát, és polaritását

- Biztosítékok épségét (amennyiben van)

- Hogy a vizsgálókábelek teljesen, ütközésig be vannak-e dugva, és jó állapotban vannak-e! (Ellenőrzés folytonosság vizsgálattal)

Figyelmeztetés.

Mindig kapcsolja ki a készüléket, és távolítsa el a mérővezetékeket az áramkörböl, mielőtt kinyitná az eszközt, akkumulátor vagy biztosító cseréje miatt!

Az elem(ek) cseréje

Amint az elemszimbólum, vagy BATT megjelenik a kijelzőn, cserélje ki az elemet!

1. Nyissa meg az eszközt!
2. Cserélje ki a kiegett akkumulátort egy újat - vegye figyelembe a helyes polaritás
3. Zárja be az eszközt ismét.
4. A használt elemeket környezetbarát módon ártalmatlanítsa!

Biztosító(ok) cseréje

1. Nyissa meg az eszközt!
2. Húzza ki óvatosan a sérült biztosítót a tartóból!
3. Helyezzen be egy új biztosítót, és ellenőrizze a megfelelő helyzetét!
4. Zárja be az eszközt ismét.

Tisztítás

Szennyeződések esetén tisztítsa meg a készüléket egy nedves kendővel, és kevés háztartási tisztítóval! Ügyeljen arra, hogy ne kerüljön folyadék a készülékbe! Ne használjon agresszív tisztító- vagy oldószereket!

10. Garancia és pótalkatrészek

Erre a készülékre a jogszabály szerinti 2 éves garancia érvényes a vásárlás dátumától (a nyugta szerint)! Javításokat a készüléken csak megfelelően képzett szakszemélyzet végezhet!

A panaszkezelésról további információk a következő elérhetőségeken találhatók:

Pótalkatrészek szüksége esetén, valamint kérdések vagy problémák esetén forduljon a szakkereskedőjéhez:

KRYSTUFEK.at

Dipl.Ing. Ernst KRYSTUFEK GmbH & Co KG

Hiba- és nyomtatási hibák, előfordulhatnak!

Bécs, Április 2021

PANCONTROL.at

Navodila za uporabo

PAN Minimeter
