Tip produs	Multimetru digital
Marcă	Pancontrol
Model	PAN Minimeter
Categorie de măsurare	CAT III 600 V
Tensiune maximă față de pământ	600 V AC/DC
Afișaj	3 1/2 cifre (1999 puncte)
Dimensiuni	150 x 70 x 50 mm
Greutate	195 g
Alimentare	2 baterii AAA 1,5 V
Siguranțe	F 200 mA / 600 V și F 10 A / 600 V
Funcții principale	Tensiune AC/DC, curent DC, rezistență, test diodă, test continuitate, test baterie, detector de tensiune fără contact (NCV)
Domenii tensiune continuă (V=)	200 mV, 2 V, 20 V, 200 V, 600 V
Domenii tensiune alternativă (V~)	200 V, 600 V
Domenii curent continuu (A=)	2000 µA, 200 mA, 10 A
Domenii rezistență (Ω)	200 Ω, 2 kΩ, 20 kΩ, 200 kΩ, 20 MΩ
Test diodă	Tensiune în circuit deschis max. 2,4 V
Test continuitate	Prag < 30 Ω, semnal sonor și LED verde
Iluminare de fundal	Da (apăsare lungă de 2 s pe buton)
Lanternă	Da (buton dedicat, stingere automată după 3 min)
Data Hold	Da (buton HOLD)
Oprire automată	După 10 minute de inactivitate
Întreținere și curățare	Curățați cu o cârpă umedă și un detergent ușor. Nu utilizați solvenți.
Garanție	2 ani (legală)
Siguranță	Izolație dublă, conformitate CE (EN-61010)

Întrebări frecvente - PAN Minimeter Pancontrol

Cum se măsoară o tensiune continuă cu PAN Minimeter?

Plasați comutatorul rotativ pe V=. Conectați cablurile: firul negru în mufa COM și firul roșu în mufa VΩmA. Atingeți vârfurile de măsurare la punctele de măsură. Citiți valoarea pe ecran. Dacă polaritatea este inversată, apare un semn minus (-).

Cum se măsoară un curent continuu cu acest multimetru?

Plasați comutatorul rotativ pe A=. Conectați firul roșu în mufa 10A pentru curenți până la 10 A, sau în mufa VΩmA pentru curenți până la 200 mA. Opriți alimentarea circuitului, deschideți circuitul și introduceți multimetrul în serie. Reveniți la alimentare și citiți valoarea. Atenție: nu depășiți niciodată domeniul maxim.

Cum se utilizează detectorul de tensiune fără contact (NCV)?

Plasați comutatorul rotativ pe NCV. Apropiați partea superioară a multimetrului (senzor) de un cablu sau o priză (< 5 mm). În prezența tensiunii alternative, LED-ul se aprinde: verde pentru tensiune scăzută (afișaj L), roșu pentru tensiune înaltă (afișaj H). Se aude un semnal sonor. Atenție: chiar și fără alarmă, poate exista o tensiune periculoasă.

Ce înseamnă afișajul 'OL' pe ecran?

OL înseamnă OverLoad (supraîncărcare). Aceasta indică faptul că valoarea măsurată depășește domeniul selectat. Selectați un domeniu mai mare cu comutatorul rotativ.

Cum se înlocuiește bateria la PAN Minimeter?

Când apare simbolul bateriei descărcate, opriți aparatul și scoateți cablurile de măsurare. Deschideți compartimentul bateriei din spate. Înlocuiți cele două baterii AAA 1,5 V respectând polaritatea. Închideți compartimentul.

Cum se înlocuiește o siguranță?

Opriți aparatul și scoateți toate cablurile. Deschideți carcasa. Înlocuiți siguranța defectă cu o siguranță de același tip: F 200 mA / 600 V sau F 10 A / 600 V. Asigurați-vă că este bine fixată. Închideți carcasa.

Cum se utilizează funcția Data Hold?

În timpul măsurării, apăsați butonul HOLD pentru a 'îngheța' valoarea afișată. Apare simbolul HOLD. Puteți apoi scoate vârfurile de măsurare și citi valoarea. Apăsați din nou HOLD pentru a dezactiva.

De ce se oprește multimetrul singur?

PAN Minimeter este echipat cu o oprire automată după 10 minute de inactivitate pentru a economisi bateriile. Pentru a-l reporni, rotiți comutatorul rotativ pe OFF și apoi pe funcția dorită.

Cum se testează o diodă cu acest multimetru?

Plasați comutatorul rotativ pe poziția test diodă / continuitate (simbol diodă). Conectați cablurile (COM și VΩmA). Atingeți anodul cu vârful roșu și catodul cu vârful negru. Tensiunea normală de conducție este de 400 până la 700 mV. Dacă dioda este defectă, afișajul indică 0 mV sau OL în ambele sensuri.

Care sunt măsurile esențiale de siguranță?

Nu depășiți niciodată tensiunea maximă de 600 V față de pământ. Utilizați cabluri în stare bună și țineți-le de mânerele izolate. Nu măsurați niciodată rezistența sau continuitatea pe un circuit sub tensiune. Înlocuiți imediat bateriile slabe. Deschideți aparatul numai după ce l-ați scos de sub tensiune și ați scos cablurile.

MANUAL DE UTILIZARE PAN Minimeter Pancontrol

Instrucțiuni de folosire

PAN Minimeter

Multimetru digital

Continut

1. Introducere .... 187
2. Livrare 187
3. Indicapii de siguranpă generale.... 188
4. Explicările simbolurilor de pe aparat.... 190
5. Elemente de operare și conexiuni.... 191
6. Afişajul și simbolurile sale 192
7. Date tehnice.... 193
8. Folosire.... 195
9. Întrebinere .... 198
10. Garanție și piese de schimb.... 199

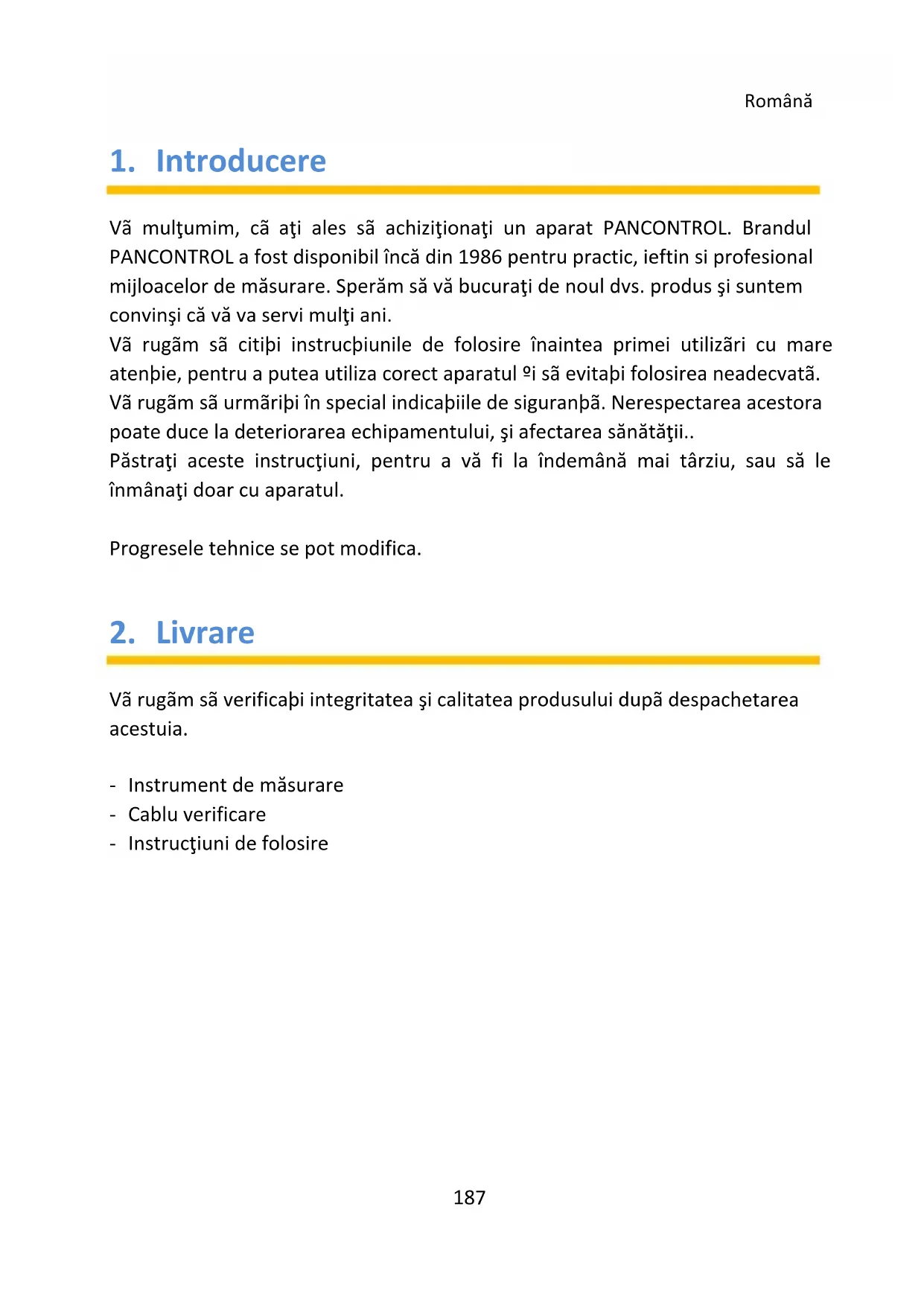

1. Introducere

Vã mulțumim, că ați ales să achiziționați un aparat PANCONTROL. Brandul PANCONTROL a fost disponibil încă din 1986 pentru practic, ieftin și profesional mijloacelor de măsurare. Sperăm să vă bucurați de noul dvs. produs și suntem convinși că vă va servi mulți ani.

Vã rugăm să citiți instrucțiunile de folosire înaintea primei utilizări cu mare atenție, pentru a putea utiliza corect aparatul și să evitați folosirea neadecvată. Vã rugăm să urmăriți în special indicațiile de siguranță. Nerespectarea acestora poate duce la deteriorarea echipamentului, și afectarea sănătății..

Păstrați aceste instrucțiuni, pentru a vă fi la îndemână mai târziu, sau să le înmânați doar cu aparatul.

Progresele tehnice se pot modifica.

2. Livrare

Vã rugăm să verificați integritatea și calitatea produsului după despachetarea acestuia.

• Instrument de măsurare
• Cablu verificare
• Instructiuni de folosire

3. Indicapii de siguranpă generale

Pentru a folosi corespunzător aparatul, vă rugăm să respectați toate indicățiile de siguranță îi folosire din acest manual.

• Asigurați-vă că înainte de a folosi echipamentul cablurile de testare sunt intacte și funcționează corespunzător. (de ex. la sursele de tensiune cunoscute).
• Aparatul nu mai trebuie folosit, când carcasa sau cablul de control sunt defecte, când una sau mai multe funcții lipsesc, când nu este disponibilă nici o funcțiune sau când considerași, că ceva nu este în regulă.
• Când nu poate fi garantată siguranța folosirii, aparatul trebuie scos din funcțiune îi protejat împotriva folosirii.
• În timpul folosirii aparatului, cablul de control poate fi atins la elementul de prindere – nu atingebi vârful cablului.
• Nu legați niciodată la pământ în timpul măsurătorilor electrice, Nu atingeși niciodată partea metalică liberă, armătura, º.a.m.d., care ar putea să repină potențialul pământului. Izolați-vă corpul cu ajutorul hainelor uscate, încălþămintei de cauciu, a covoraºului de cauciuc sau a altor materiale izolante verificate.
• Folosipi astfel aparatul, încât deconectarea de la repea să nu fie îngreunată.
• Setați comutatorul rotativ întotdeauna înainte de începerea măsurătorilor în zona de măsurare dorită și fixați domeniul de presiune în mod corespunzător.
• Dacă dimensiunea valorii de măsurat este necunoscută, se va începe întotdeauna cu cea mai mare zonă de măsurat de pe comutatorul rotativ. Dacă este necesar, se reduce treptat.
• Dacă gama de măsurare trebuie să fie schimbată în timpul măsurării, scoateți sondele de la primul circuit care urmează să fie măsurat.
• Nu rotiți niciodată comutatorul rotativ în timpul măsurătorii, ci doar când nu este alimentat cu curent.
• Nu încărcați niciodată cu tensiune sau curent aparatul de măsurat, care depățețe te valorile maxime specificate.

• Deconectați sursa de alimentare îi conectați condensatorii de filtrare la sursa de energie, înainte să verificați conexiunile sau diodele.

• Nu conectați niciodată cablul aparatului de măsurat la o sursă de tensiune, în timp ce comutatorul rotativ este setat pentru a testa puterea curentuluiu, rezistența la acestat, sau diodele. Acest lucru poate duce la stricarea aparatului

• Când apare simbolul bateriei pe afi°aj, înlocuipi vă rugăm imediat bateria.
• Intotdeauna alimentarea cu energie înainte de a vă deschide-l pentru a înlocui bateria sau fitil.
• Nu utilizați niciodată aparatul de măsurat cu capacul din spate sau cu caseta bateriei sau siguranței deschise.
• Nu folosipi niciodată aparatul în apropierea câmpurilor magnetice puternice (de ex. transformatorul de sudare), deoarece pot influenpa negativ afi°ajul.
• Nu folosipi niciodată aparatul în aer liber, în medii cu foc sau în zone în care temperatura fluctuează foarte mult.
• Nu poziptionați aparatul în bătaia directă a soarelui.
• Dacă nu folosipi aparatul o perioadă mai lungă, scoateși bateriile.
• Când aparatul este modificat sau schimbat, siguranța funcționării nu mai este garantată. În plus, se anulează garanția și pretențiile de despăgubire.
• Înainte de fiecare măsurătoare, verificați funcționarea unei surse de tensiune cu funcționare fiabilă.

4. Explicările simbolurilor de pe aparat

CE	În conformitate cu directiva UE de tensiune joasã (EN-61010)
	Izolație: Toate componentele conducătoare de electricitate sunt izolate dublu.
	Pericol! Respectați indicațiile din instrucțiunile de folosire!
	Tensiune periculoasă!
	Acest produs nu trebuie depozitat în gunoiul menajer la încetarea folosirii sale, ci trebuie dus la un centru de colectare a aparatelor electrice 0i electronice.
CAT III	Aparatul este prevăzut pentru măsurarea instalațiilor în clădiri.Exemple sunt măsurătorile panourilor de distribuție,întrerupătoarelor, cablurilor, comutatoarelor, prizelorinstalațiilor permanente, echipamentelor pentru uz industrial 0ia motoarelor instalate.
600 V	max. tensiune față de pământ (AC / DC)
FUSED	Gama de măsurare a curentului acoperită
	Tensiune continuă/curent continuu (DC)
	Tensiune alternativă (AC)
	Siguranță(e)
	Compartiment / Test baterie
	Simbol împământare (max. tensiune față de pământ)

5. Elemente de operare și conexiuni

Notă Fig. 1

1. Non-contact tensiune tester (NCV) - Senzor
2. NCV - Afişare (verde / Roşu / Roşu)
3. Afişare
4. Iluminare punct (Lanterna)
5. Taste functionare (sensul vedea mai jos.)
6. Comutator
7. Mufă multifuncțională
8. 10 A-soclu
9. Bucşă racord comună (COM)

Tastele funcționale și semnificațiile lor

	Iluminare punct (Lanterna)
	Iluminare de fundalDATA HOLD (păstra valoarea afișată)

Comutatorul și simbolurile sale

OFF	Aparat oprit
NCV	Non-contact tensiune tester
V ~	Măsurarea tensiunii alternative
	Test baterie
A =	Măsurare curent continuu (Măsurările curentului alternativ nu sunt posibile.)
	Verificarea continuităpii / Testarea diodelor
Ω	Măsurare rezistență
V =	Măsurarea tensiunii continue

6. Afişajul și simbolurile sale

Notă Fig. 2

	Aparat porniți
DC	Tensiune continuă/curent continuu
AC	Tensiune alternativă
V	Măsurarea tensiunii continue / Măsurarea tensiunii alternative
A	Măsurare curent continuu(Măsurările curentului alternativ nu sunt posibile.)
Ω	Măsurare rezistență
	Testarea diodelor
	Test de continuitate activă
	Semnul Minus
	DATA HOLD
NCV	Non-contact tensiune tester
[HC34]	Baterie slabă
OL	Indicator de suprasarcină

7. Date tehnice

Afișare:	3 1/2 Cifre (a 1999)
Indicator de suprasarcină:	OL
Polaritate:	automat (semnul minus pentru polaritate negativă)
Categorie	CAT III 600 V
max. tensiune față de pământ:	600 V AC / DC
Protecție suprasarcină:	600 V
Verificarea continuității:	încercare de tensiune 30 Ω
Testarea diodelor:	Circuit deschis de tensiune: max. 2,4 V
Sursă energie:	2 x 1,5 V (AAA) Baterie (n)
Siguranță(e):	F 200 mA / 600 V F 10A / 600 V
Condiții de exploatare:	0o C a 40o C / <80% Umiditate
Condiții depozitare:	-10o C a 50o C (Scoateți acumulatorul, dacă Umiditate >70%)
Greutate:	ca. 195 g
Dimensiuni:	150 x 70 x 50 mm

Funcpie	Gama	Rezolupie	Precizie în % a valorii afi°ate *)
Tensiune continuă (V=)	200 mV	0,1 mV	±(0,5% +2 digits)
	2 V	0,001 V
	20V	0,01 V
	200 V	0,1 V
	600 V	1 V	±(0,8% + 2 digits)
Tensiune alternativă (V~)	200 V	0,1 V	±(1,2% + 10 digits)
	600 V	1 V
Curent continuu (A=)	2000 μA	1 μA	±(1,0% + 2 digits)
	200 mA	0,1 mA	±(1,5% + 2 digits)
	10 A	0,01 A	±(3,0% + 2 digits)
Rezistență (Ω)	200 Ω	0,1 Ω	±(0,8% + 3 digits)
	2 kΩ	0,001 kΩ	±(0,8% + 2 digits)
	20 kΩ	0,01 kΩ
	200 kΩ	0,1 kΩ
	20 MΩ	0,01 MΩ	±(1,2% + 3 digits)

Funcție	Gama	Afișare
Testarea diodelor	1 V	Căderea de tensiune
Test de continuitate	< 30 Ω	LED verde / Semnal acustic
Non-contact tensiune tester	Low	LED verde / Semnal acustic
	High	LED Roșu / Semnal acustic
Batt. Test	1,5 V / încărcătură internă 100 Ω	Măsurarea tensiunii cu încărcătură
	9 V / încărcătură internă 400 Ω

8. Folosire

• Fiți conștienți de indicății de siguranță general (capitolul 3)
• Vă rugăm să consultați schite pe primele pagini ale acestui manual.
• Opripi aparatul (OFF) când nu îl folosipi.

Illuminare punct (Lanterna)

În condiții de lumină redusă, puteți să iluminați punctul de măsurare. Pentru a activa și a dezactiva, apăsați butonul (3). (Se stinge atomic după 3 minute.)

Illuminare de fundal

Pentru a activa iluminarea sau dezactiva, apăsați pe butonul (3). (Două secunde)

DATA HOLD (păstra valoarea afişată)

Dacă afi°ajul nu este clar în timpul măsurătorii, valoarea măsurată poate fi oprită cu ajutorul tastei HOLD. (3) Apoi aparatul ce efectuează măsurătoarea poate fi îndepărtat de obiect ºi citită valoarea de pe afi°aj.

Pentru a "înghepa" valoarea măsurătorii pe ecran, apăsași o singură dată tasta funcției HOLD. Simbolul "HOLD" apare pe afișaj. Pentru a o dezactiva apăsași tasta HOLD din nou.

Oprire automată

Dacă nu măsurătorile ulterioare sunt efectuate, dispozitivul se stinge automat după 10 minute.

Măsurarea tensiunii (AC / DC)

1. Setati comutatorul rotativ în poziția V\~ sau V=
2. Atinge puncte de măsurare cu sonda sfaturi.
3. În cazul în care valoarea afișată se stabilizează, puteți citi pe ecran. DC: În cazul polaritații inverse pe ecran apare semnul minus (-) înainte de valoare.

1. Setati comutatorul rotativ în poziția NCV
2. Tineți partea de sus a contorului la o priză electrică sau la un cablu (<5 mm).
   Când vine vorba de o tensiune alternativă, afișajul LED (3) se aprinde.
   La joasă tensiune alternativă - sau la o distanță mai mare - indicatorul arată "L" (low), LED-ul verde se aprinde și un bip sunete.
   La tensiune mai mare alternativ, afișajul Arată "H" (high), cele două LED-uri roșii se aprind și un semnal de sunet mai mare sunete.

Atenție!

Chiar și fără o alarmă, tensiune periculoase pot fi interesate! Acest lucru depinde de diverși factori. Prin urmare, dacă este necesar, verifica zero tensiunea cu voltmetru.

Măsurare curent continuu (DC)

(Măsurările curentului alternativ nu sunt posibile.)

1. Setati comutatorul rotativ în poziția A=
2. Opriți alimentarea circuitului de testat și deschideți circuitul în punctul în care doriți să măsurați curentul.
3. Activați curentul și atingeți punctele de măsurare cu sfaturile de testare.
4. În cazul în care valoarea afișată se stabilizează, puteți citi pe ecran. În cazul polaritații inverse pe ecran apare semnul minus (-) înainte de valoare.

Atenție!

Pentru a evita şocurile electrice, opriți curentul dispozitivului testat și descărcați toate condensatoarele înainte de a efectua următoarele măsurători.

Măsurare rezistență

1. Setati comutatorul rotativ în poziția Ω
2. Atinge puncte de măsurare cu sonda sfaturi.
3. În cazul în care valoarea afișată se stabilizează, puteți citi pe ecran.

Testarea diodelor / Test de continuitate

Dispozitivul distinge automat între test de continuitate și testarea diodă.

1. Setati comutatorul rotativ în poziția

1. Atinge puncte de măsurare cu sonda sfaturi.

Testarea diodelor:

1. Tensiunea transmisă apare de la 400 la 700 mV. Tensiunea de blocare afișează "OL". Diodele defecte arată în ambele direcții o valoare de 0 mV sau "OL".

Test de continuitate:

1. Dacă există un resistsau < 30 Ω, auziți un bip. Când circuitul este deschis, afişajul afişează "OL".

Test baterie

1. Setati comutatorul rotativ în poziția

1. Atinge puncte de măsurare cu sonda sfaturi.

2. În cazul în care valoarea afişată se stabilizează, puteți citi pe ecran. Aparatul afişează tensiunea bateriei testate sub sarcină.

9. Întrepinere

Reparapiile aparatului trebuie făcute doar de personalul calificat.

În cazul funcționării incorecte a aparatului de măsurat verificași:

• Funcpionarea ºi polaritatea bateriei
• Funcpionarea siguranpelor (în cazul în care e nevoie)
• Dacă cablurile de testare conectate până când se opresc complet și sunt în stare bună. (Verificați folosind testul de continuitate)

Atenție!

Întotdeauna Opriși aparatul și scoateți conduce de testare din toate sursele de tensiune înainte de a deschide dispozitivul pentru a schimba bateria sau fitil.

Schimbarea beteriei(iior)

Atât timp cât simbolul bateriilor sau BATT apar pe display, înlocuiși bateria.

1. Deschide aparatul.
2. Înlocuiți bateria cheltuită cu o nouă - notă polaritatea corectă
3. Închideți dispozitivul din nou.
4. Reciclapi bateriile consumate în conformitate cu prevederile mediului înconjurător.

Schimbarea siguranței(Ior)

1. Deschide aparatul.
2. Scoateți siguranțele defecte cu grijă din suport.
3. Instalați o nouă siguranță și verificați locul corect. Utilizați numai echivalente de fuse.
4. Închideți dispozitivul din nou.

Curãpare

Aparatul trebuie curăpat cu o cârpă umedă sau produs de curăpare casnic în cazul murdăriei. Asigurați-vă că nici un lichid nu pătrunde în aparat! A nu se folosi agenți de curățare agresivi sau solventi!

10. Garanție și piese de schimb

Pentru acest aparat este valabilă garanpia 2 ani de la data cumpărării (în funcție de dovada cumpărării) Reparațiile la acest echipament pot fi efectuate numai de către personal instruit corespunzător.

Informații suplimentare privind tratarea plângerilor pot fi găsite la:

Dacă aveși nevoie de piese de schimb, precum și dacă aveși întrebări sau întâmpinași probleme, vă rugăm să vă adresași dealer-ului dvs:

KRYSTUFEK.at

Dipl.Ing. Ernst KRYSTUFEK GmbH & Co KG

Eroare și misprints rezervate.

Viena, Aprilie 2021
