PAN Minimeter - Multimeter Pancontrol - Bezplatný návod na obsluhu

Typ produktu	Digitálny multimeter
Značka	Pancontrol
Model	PAN Minimeter
Meracia kategória	CAT III 600 V
Maximálne napätie voči zemi	600 V AC/DC
Displej	3 1/2 číslice (1999 bodov)
Rozmery	150 x 70 x 50 mm
Hmotnosť	195 g
Napájanie	2 batérie AAA 1,5 V
Poistky	F 200 mA / 600 V a F 10 A / 600 V
Hlavné funkcie	Napätie AC/DC, jednosmerný prúd, odpor, test diódy, kontrola spojitosti, test batérie, bezkontaktný tester napätia (NCV)
Rozsahy jednosmerného napätia (V=)	200 mV, 2 V, 20 V, 200 V, 600 V
Rozsahy striedavého napätia (V~)	200 V, 600 V
Rozsahy jednosmerného prúdu (A=)	2000 µA, 200 mA, 10 A
Rozsahy odporu (Ω)	200 Ω, 2 kΩ, 20 kΩ, 200 kΩ, 20 MΩ
Test diódy	Napätie naprázdno max. 2,4 V
Kontrola spojitosti	Prah < 30 Ω, zvukový signál a zelená LED
Podsvietenie	Áno (dlhé stlačenie tlačidla na 2 s)
Svietidlo	Áno (vyhradené tlačidlo, automatické vypnutie po 3 min)
Data Hold	Áno (tlačidlo HOLD)
Automatické vypnutie	Po 10 minútach nečinnosti
Údržba a čistenie	Čistite vlhkou handričkou a jemným čistiacim prostriedkom. Nepoužívajte rozpúšťadlá.
Záruka	2 roky (zákonná)
Bezpečnosť	Dvojitá izolácia, zhoda CE (EN-61010)

Často kladené otázky - PAN Minimeter Pancontrol

Ako merať jednosmerné napätie pomocou PAN Minimeter?

Otočte prepínač do polohy V=. Pripojte meracie káble: čierny kábel do zdierky COM a červený kábel do zdierky VΩmA. Dotknite sa hrotov meracích bodov. Prečítajte hodnotu na displeji. Ak je polarita obrátená, objaví sa znak mínus (-).

Ako merať jednosmerný prúd týmto multimetrom?

Otočte prepínač do polohy A=. Pripojte červený kábel do zdierky 10A pre prúdy do 10 A, alebo do zdierky VΩmA pre prúdy do 200 mA. Vypnite napájanie obvodu, otvorte obvod a zapojte multimeter do série. Zapnite napájanie a prečítajte hodnotu. Pozor: nikdy neprekračujte maximálny rozsah.

Ako používať bezkontaktný tester napätia (NCV)?

Otočte prepínač do polohy NCV. Priblížte hornú časť multimetra (snímač) k káblu alebo zásuvke (< 5 mm). V prítomnosti striedavého napätia sa rozsvieti LED: zelená pre nízke napätie (zobrazenie L), červená pre vysoké napätie (zobrazenie H). Zaznie zvukový signál. Pozor: aj bez alarmu môže byť prítomné nebezpečné napätie.

Čo znamená zobrazenie 'OL' na displeji?

OL znamená OverLoad (preťaženie). Znamená to, že nameraná hodnota presahuje zvolený rozsah. Zvoľte vyšší rozsah pomocou prepínača.

Ako vymeniť batériu v PAN Minimeter?

Keď sa objaví symbol slabej batérie, vypnite prístroj a odpojte meracie káble. Otvorte priehradku na batérie na zadnej strane. Vymeňte obe batérie AAA 1,5 V pri dodržaní polarity. Zatvorte priehradku.

Ako vymeniť poistku?

Vypnite prístroj a odpojte všetky káble. Otvorte kryt. Vymeňte chybnú poistku za poistku rovnakého typu: F 200 mA / 600 V alebo F 10 A / 600 V. Uistite sa, že je správne usadená. Zatvorte kryt.

Ako používať funkciu Data Hold?

Počas merania stlačte tlačidlo HOLD na 'zmrazenie' zobrazenej hodnoty. Zobrazí sa symbol HOLD. Potom môžete odobrať meracie hroty a prečítať hodnotu. Opätovným stlačením HOLD funkciu vypnete.

Prečo sa multimeter sám vypína?

PAN Minimeter je vybavený automatickým vypnutím po 10 minútach nečinnosti kvôli šetreniu batérií. Na opätovné zapnutie otočte prepínač do polohy OFF a potom na požadovanú funkciu.

Ako otestovať diódu týmto multimetrom?

Otočte prepínač do polohy test diódy / spojitosti (symbol diódy). Pripojte meracie káble (COM a VΩmA). Dotknite sa anódy červeným hrotom a katódy čiernym hrotom. Normálne priepustné napätie je 400 až 700 mV. Ak je dióda chybná, displej ukazuje 0 mV alebo OL v oboch smeroch.

Aké sú základné bezpečnostné opatrenia?

Nikdy neprekračujte maximálne napätie 600 V voči zemi. Používajte káble v dobrom stave a držte ich za izolované rukoväte. Nikdy nemerajte odpor alebo spojitosť na obvode pod napätím. Okamžite vymeňte slabé batérie. Prístroj otvárajte len po vypnutí a odpojení káblov.

NÁVOD NA OBSLUHU PAN Minimeter Pancontrol

Digitálny multimeter

Obsah

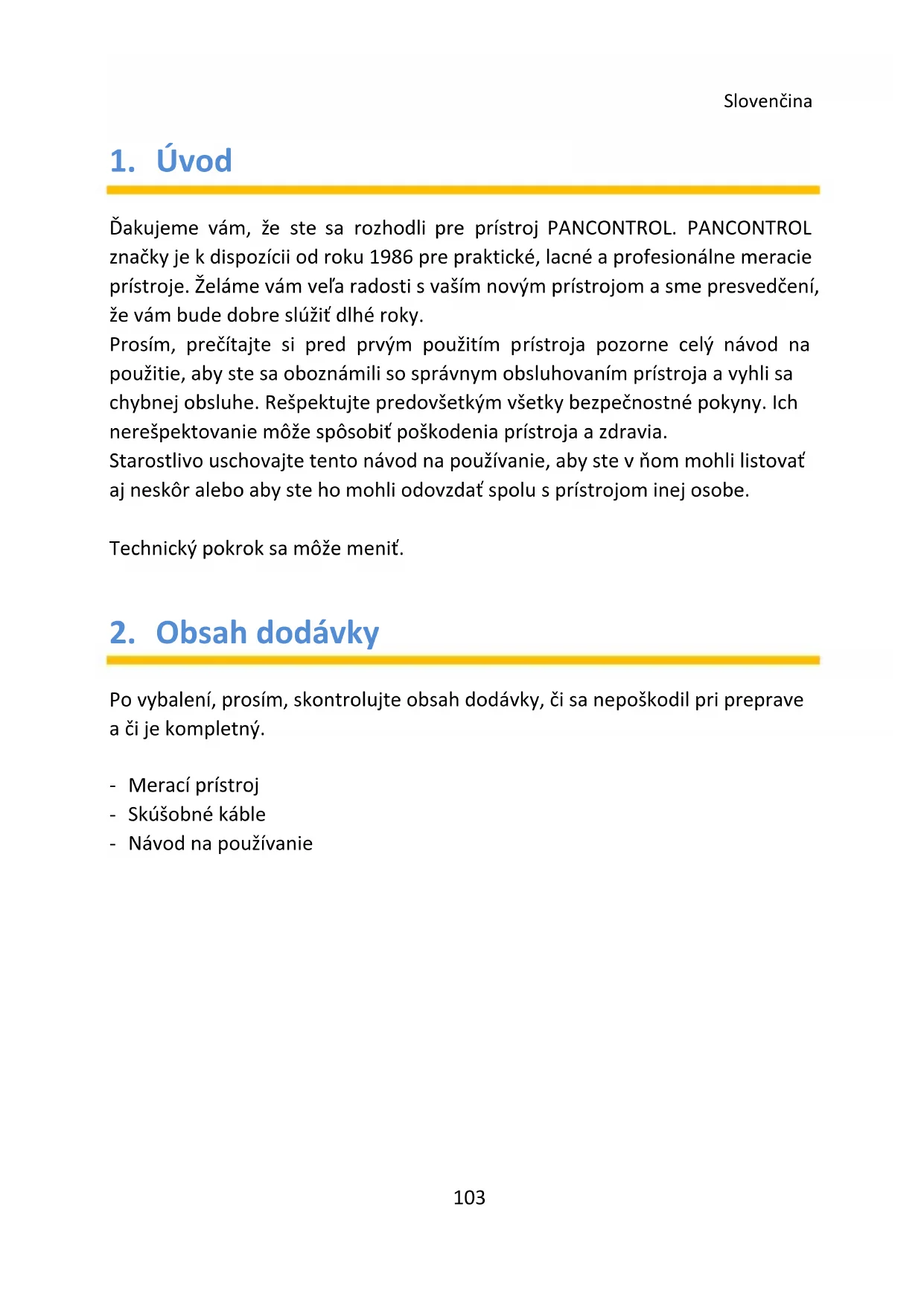

Ďakujeme vám, že ste sa rozhodli pre prístroj PANCONTROL. PANCONTROL značky je k dispozícii od roku 1986 pre praktické, lacné a profesionálne meracie prístroje. Želáme vám veľa radosti s vaším novým prístrojom a sme presvedčení, že vám bude dobre slúžiť dlhé roky.

Prosím, prečítajte si pred prvým použitím prístroja pozorne celý návod na použitie, aby ste sa oboznámili so správnym obsluhovaním prístroja a vyhli sa chybnej obsluhe. Rešpektujte predovšetkým všetky bezpečnostné pokyny. Ich nerešpektovanie môže spôsobit' poškodenia prístroja a zdravia.

Starostlivo uschovajte tento návod na používanie, aby ste v ňom mohli listovať aj neskôr alebo aby ste ho mohli odovzdať spolu s prístrojom inej osobe.

Technický pokrok sa môže menit.

2. Obsah dodávky

• Merací prístroj
• Skúšobné káble
• Návod na používanie

K zaručeniu bezpečného používania prístroja, dodržiavajte, prosím, všetky bezpečnostné pokyny a pokyny na obsluhu uvedené v tomto návode.

• Pred použitím sa uistite, či sú skúšobné káble a prístroj nepoškodené a či fungujú bezchybne. (napr. na známych zdrojoch napätia).
• Prístroj sa nesmie používať, ked'sú kryt alebo skúšobné káble poškodené, ked' vypadne jedna alebo viaceré funkcie, ked'sa nezobrazí žiadna funkcia alebo ked'sa domnievate, že niečo nie je v poriadku.
• Ak nie je možné zaručit' bezpečnost' používatel'a, musí sa prístroj vyradit' z činnosti a zabezpečit' proti používaniu.
• Pri používaní prístroja sa smie skúšobné káble uchopit' iba za koncovkou na ochranu prstov – nedotýkajte sa skúšobných hrotov.
• Pri prevedení elektrických meraní zaistite, aby ste nikdy neboli uzemnený. Nedotýkajte sa volne ležiacich kovových rúr, armatúr atd., ktoré môžu byť uzemnené. Zaistite si odizolovanie Vášho tela pomocou suchého oblečenia, gumovej obuvi, gumových podložiek alebo inými odskúšanými izolačnými materiálmi.
• Umiestnite prístroj tak, aby nebolo stážené ovládanie odpojovacích zariadení od siete.
• Pred začiatkom merania nastavte otočný prepínač na meranú veličinu a požadovaný merací rozsah.
• Ak je veľkosť meranej veličiny neznáma, na začiatku merania nastavte otočný prepínač na najväčší merací rozsah. Potom postupne prepínajte na menšie meracie rozsahy.
• Ak sa musí merací rozsah počas merania zmenit, odstráňte predtým skušobné hroty z meraného obvodu.
• Neotáčajte otočným prepínačom nikdy počas merania, ale vždy iba v beznapätovom stave.
• Nepripojte merací rozsah nikdy k napätiu alebo prúdu, pokiaľ sú prekročené maximálne hodnoty uvedené na prístroji.

• Pred meraním odporov a skúšaním diód prerušte napájanie obvodu a vybite filtračné kondenzátory v napájacom obvode.

• Nepripájajte nikdy káble meracieho prístroja k napätovému zdroju, keď je otočný prepínač nastavený na meranie prúdu, odporu alebo na test diód. Toto môže viest k poškodeniu prístroja.

• Ked' sa na ukazovateli objaví symbol batérie, vymeňte okamžite batériu.
• Vždy vypnite prístroj pred výmenou batérie alebo poistky.
• Merací prístroj nikdy nepoužívajte s odstráneným zadným krytom alebo otvorenou prihradkou batérií alebo poistiek.
• Prístroj nepoužívajte v blízkosti silného magnetického poľa (napr. zvárací transformátor), pretože by mohli byť zobrazené údaje skreslené.
• Nepoužívajte prístroj vonku, vo vlhkom prostredí alebo v prostrediach so silným kolísaním teploty.
• Prístroj neuskladňujte na miestach s priamym slnečným žiarením.
• Ked' prístroj nepoužívate dlhší čas, vyberte batériu.
• Ked' sa na prístroji prevedú úpravy alebo zmeny, nie je už zaručená prevádzková bezpečnost. K tomu ešte zanikajú všetky nároky na garanciu a záruku.
• Pred každým meraním si skontrolujte meraciu funkciu so známym zdrojom napätia.

4. Vysvetlenie symbolov na prístroji

CE		Zhoda so smernicou EÚ o nízkom napätí (EN-61010)
		Ochranná izolácia: Všetky časti, ktoré sú pod napätím, majú dvojitú izoláciu.
		Nebezpečenstvo! Rešpektujte pokyny uvedené v návode na používanie!
		Nebezpečné napätie!
		Tento výrobok nesmie byť po ukončení jeho životnosti likvidovaný s bežným komunálnym odpadom, ale musí byť odovzdaný na zbernom mieste pre recykláciu elektrických a elektronických prístrojov.
CAT III		Prístroj je určený na merania na elektrických inštaláciách budov. Príkladom sú merania v rozvádzačoch, výkonových vypínačoch, kabeláži, vypínačoch, zásuvkách pevnej inštalácie, prístrojoch pre priemyselné použitie, ako aj na pevne inštalovaných motoroch.
600 V		max. napätie proti zemi (AC / DC)
FUSED		Rozsah merania prúdu chránený poistkou
		Jednosmerné napätie/Jednosmerný prúd (DC)
		Striedavé napätie (AC)
		Poistka (poistky)
		Priestor pre batérie / Test batérie
		Symbol uzemnenia (max. napätie proti zemi)

1. Bezkontaktná skúšačka napätia (NCV) (NCV) - Snímač
2. NCV - Zobrazenie (zelená / červená / červená)
3. Zobrazenie
4. Bodové osvetlenie (Svietidlo)
5. Funkčné tlačidlá (význam pozri nižšie.)
6. Otočný prepínač
7. Viacfunkčný konektor
8. Zdierka 10 A
9. Spoločná zdierka (COM)

Symboly otočného prepínača

OFF	Prístroj vypnutý
NCV	Bezkontaktná skúšačka napätia (NCV)
V ~	Meranie striedavého napätia
	Test batérie
A =	Meranie jednosmerného prúdu(Striedavý prúd merania sa realizujú iba cez flexibilnékliešte. DC merania nie sú možné.)
	Skúšanie spojitosti / Test diód
Ω	Meranie odporu
V =	Meranie jednosmerného napätia

	Pristroj zapnutý
DC	Jednosmerné napätie/Jednosmerný prúd
AC	Striedavé napätie
V	Meranie jednosmerného napätia / Meranie striedavého napätia
A	Meranie jednosmerného prúdu(Striedavý prúd merania sa realizujú iba cez flexibilné kliešte. DC merania nie sú možné.)
Ω	Meranie odporu
	Test diód
	Skúška spojitosti aktívna
	Znamienko mínus
	DATA HOLD
	Bezkontaktná skúšačka napätia (NCV)
[28A2]	Slabá batéria
OL	Indikácia preťaženia

7. Technické údaje

Zobrazenie:	3 1/2 Diguity (na 1999)
Indikácia pretaženia:	OL
Polarita:	automaticky (znamienko minus je záporná polarita)
Kategória	CAT III 600 V
max. napätie proti zemi:	600 V AC / DC
Ochrana pretaženia:	600 V
Skúšanie spojitosti:	Pípanie za menej než 30 Ω
Test diód:	Napätie naprázdno: max. 2,4 V
Napájanie:	2 x 1,5 V (AAA) Batéria (batérie)
Poistka (poistky):	F 200 mA / 600 VF 10A / 600 V
Prevádzková teplota:	0o C na 40o C / <80% Vlhkost' vzduchu
Skladovacie podmienky:	-10o C na 50o C (Vyberte batériu, ak Vlhkost' vzduchu >70%)
Hmotnost:	ca. 195 g
Rozmery:	150 x 70 x 50 mm

Funkcia	Rozsah	Rozlíšenie	Presnost v % zo zobraženej hodnoty *)
Jednosmerné napätie (V=)	200 mV	0,1 mV	±(0,5% +2 digits)
	2 V	0,001 V
	20V	0,01 V
	200 V	0,1 V
	600 V	1 V	±(0,8% + 2 digits)
Striedavé napätie (V~)	200 V	0,1 V	±(1,2% + 10 digits)
	600 V	1 V
Jednosmerný prúd (A=)	2000 μA	1 μA	±(1,0% + 2 digits)
	200 mA	0,1 mA	±(1,5% + 2 digits)
	10 A	0,01 A	±(3,0% + 2 digits)
Odpor (Ω)	200 Ω	0,1 Ω	±(0,8% + 3 digits)
	2 kΩ	0,001 kΩ	±(0,8% + 2 digits)
	20 kΩ	0,01 kΩ
	200 kΩ	0,1 kΩ
	20 MΩ	0,01 MΩ	±(1,2% + 3 digits)

Funkcia	Rozsah	Zobrazenie
Test diód	1 V	Úbytok napätia
Skúška spojitosti	< 30 Ω	LED zelená / Akustický signál
Bezkontaktná skúšačka napätia (NCV)	Low	LED zelená / Akustický signál
	High	LED červená / Akustický signál
Batt. Test	1,5 V / Vnútorné zaťaženie 100 Ω	Meranie napätia pod záťažou
	9 V / Vnútorné zaťaženie 400 Ω

8. Obsluha

• Majte na pamäti všeobecné bezpečnostné poznámky (kapitola 3)
• Pozrite si, prosím, schémy na prvých stranách tejto príručky.
• Pokial' prístroj nepoužívate, vždy ho vypnite (OFF).

Pri nízkych svetelných podmienkach môžete osvetovať bod merania. Ak chcete zapnút alebo vypnút, stlačte tlačidlo (3). (Vypne sa po 3 minútach.

Osvetlenie pozadia

Ak chcete zapnút podsvietenie, stlačte tlačidlo (3) dve sekundy.

Pokiaľ nie je možné údaj počas merania odčítať, je možné ho podržať stlačením tlačidla HOLD (3). Potom je možné merací prístroj oddialiť od meraného objektu a hodnotu, uloženú na displeji odčítať. Pre „zmrazenie“ nameranej hodnoty na displeji, stlačte jedenkrát funkčné tlačidlo HOLD. Na displeji sa objaví symbol "HOLD". Na deaktivovanie stlačte tlačidlo HOLD ešte raz.

Ak sa nevykonáva žiadne d'alšie meranie, prístroj sa automaticky vypne po 10 minútach.

Meranie napätia (AC / DC)

1. Otočný prepínač nastavte do požadovanej polohy! V\~ alebo V=
2. Dotknite sa meracích bodov pomocou hrotov sondy.
3. Ked' sa zobrazená hodnota stabilizuje, odčítajte ju z displeja. DC: Pri opačnej polarite sa na displeji zobrazí pred hodnotou znamienko mínus (-).

Bezkontaktná skúšačka napätia (NCV)

(len AC)

1. Otočný prepínač nastavte do požadovanej polohy! NCV
2. Držte hornú časti elektromera na elektrickú zásuvku alebo kábel (<5 mm).
   Pokiaľ ide o striedavé napätie, LED displej (3) sa rozsvieti.
   Pri nízkom striedavom napätí - alebo väčšej vzdialenosti - indikátor ukazuje "L" (low), zelená LED rozsvieti a zaznie pípnutie.
   Pri vyššom striedavým napätím sa na displeji zobrazí "H" (high), dve červené LED diódy sa rozsvieti a zvuk zvukového signálu je vyšší.

Pozor!

I bez poplachu môže byť nebezpečné napätie. To závisí od rôznych faktorov. Preto, ak je to nutné, skontrolujte nulové napätie voltmetrom.

Meranie jednosmerného prúdu (DC)

(Striedavý prúd merania sa realizujú iba cez flexibilné kliešte. DC merania nie sú možné.)

1. Otočný prepínač nastavte do požadovanej polohy! A=
2. Vypnite napájací zdroj testovaného obvodu, a rozpojte obvod v bode, v ktorom si želáte merať vel’kost’ prúdu.
3. ZaPnite aktuálny a dotknite sa meracích bodov pomocou skúšobných tipov.
4. Ked' sa zobrazená hodnota stabilizuje, odčítajte ju z displeja. Pri opačnej polarite sa na displeji zobrazí pred hodnotou znamienko mínus (-).

Pozor!

Aby ste sa vyhli úrazom elektrickým prúdom, pred vykonaním nasledujúcich meraní vypnite prúd testovaného zariadenia a vyložte vykládky kondenzátory.

Meranie odporu

1. Otočný prepínač nastavte do požadovanej polohy!

1. Dotknite sa meracích bodov pomocou hrotov sondy.

Test diód:

1. Priepustné napätie ukazuje 400 až 700 mV. Záverné napätie ukazuje „OL“. Poškodené diódy ukazujú v obidvoch smeroch hodnotu 0 mV alebo „OL“.

Skúška spojitosti:

1. Ak je odpor < 30 Ω, budete počuť pípnutie. Ak je obvod otvorený, na displeji sa objaví "OL".

Test batérie

1. Otočný prepínač nastavte do požadovanej polohy!

Vykonávať opravy na tomto prístroji môžu iba kvalifikovaní odborníci.

Pri chybnej funkcii meracieho prístroja skontrolujte:

- Stav a polaritu batérie,

- Stav poistiek (ak sú prítomné),

- či sú skúšobné káble úplne zasunuté až na doraz a či sú v dobrom stave (kontrola prostredníctvom skúšky spojitosti).

Pozor!

Hned', ako sa na displeji objaví symbol batérie alebo BATT, vymeňte batériu.

1. Otvorte prístroj.
2. VyMeňte batériu za novú, správnu polaritu
3. Zatvorte priečinok na otvorit'.
4. Vybité batérie zlikvidujte v súlade s predpismi ochrany životného prostredia.

Výmena poistky (poistiek)

1. Otvorte prístroj.
2. Opatrne vytiahnite poškodenú poistku z držiaka.
3. Nasad'te novú poistku a skontrolujte jej správne dosadnutie. Používajte iba ekvivalentnú poistku.
4. Zatvorte priečinok na otvorit'.

Čistenie

Pri znečistení očistite prístroj vlhkou handrou s trochou saponátu. Dávajte pozor, aby do prístroja nevnikla žiadna tekutina! Nepožívajte žiadne agresívne čistiace prostriedky a rozpúšťadlá!

10. Záruka a náhradné diely

Pre tento prístroj platí zákonná záruka 2 roky od dátumu zakúpenia (podľa pokladničného dokladu). Opravy na tomto prístroji smie vykonávať iba príslušne vyškolený odborný personál.

Čalšie informácie o vybavovaní stážností nájdete na:

V prípade potreby náhradných dielov, ako aj pri otázkach alebo problémoch, sa obrátte, prosím, na Vášho špecializovaného obchodníka alebo na:

KRYSTUFEK.at

Dipl.Ing. Ernst KRYSTUFEK GmbH & Co KG

Chyby a tlačové chyby vyhradené.

Viedeň, Apríli 2021

PANCONTROL.at
