PAN 200A+ - Echipamente de măsurare Pancontrol - Manual de utilizare gratuit

Tip de produs	Pensă ampermetrică digitală inteligentă
Marcă	Pancontrol
Model	PAN 200A+
Alimentare	2 baterii AAA 1,5 V
Afișare	LCD 3 3/4 cifre (5999) cu retroiluminare
Categorie supratensiune	CAT III 600 V
Tensiune max. față de pământ	600 V
Măsurare curent alternativ	Până la 200 A, rezoluție 0,01 A, precizie ±(2,5% + 8 cifre)
Măsurare tensiune alternativă	Până la 600 V, rezoluție 0,1 V, precizie ±(0,8% + 5 cifre)
Măsurare tensiune continuă	Până la 600 V, rezoluție 0,1 V, precizie ±(0,5% + 3 cifre)
Măsurare frecvență (curent)	Până la 1000 Hz, rezoluție 0,1 Hz, precizie ±(1,0% + 5 cifre)
Măsurare frecvență (tensiune)	Până la 1000 Hz, rezoluție 0,1 Hz, precizie ±(1,0% + 5 cifre)
Măsurare rezistență	Până la 6 kΩ, rezoluție 0,001 kΩ, precizie ±(0,8% + 3 cifre)
Test de continuitate	Semnal sonor sub 50 Ω
Tester de tensiune fără contact (NCV)	Prag >90 V, alarmă sonoră și vizuală
Funcții speciale	Înghețare date (HOLD), retroiluminare, oprire automată, selecție automată a domeniului
Condiții de operare	18 - 28 °C, umiditate <75%
Dimensiuni	Nespecificate (estimare: aproximativ 200x70x30 mm)
Greutate	Nespecificat (estimare: aproximativ 250 g cu baterii)
Întreținere și curățare	Cârpă umedă cu detergent delicat; nu utilizați solvenți
Siguranță	Izolație dublă, conformitate CE (EN-61010)
Garanție	2 ani legali de la data achiziției

Întrebări frecvente - PAN 200A+ Pancontrol

Cum se măsoară un curent alternativ cu PAN 200A+ ?

Deschideți clea apăsând pe pârghie, plasați un singur fir conductor în centrul cleii, apoi închideți. Aparatul afișează automat curentul dacă >0,01 A. Pentru a măsura frecvența, apăsați tasta Hz.

Cum se măsoară o tensiune alternativă sau continuă ?

Conectați cablul negru la mufa COM și cel roșu la priza V/Ω. Atingeți punctele de măsurare cu vârfurile de contact. Aparatul detectează automat tipul de tensiune. Pentru tensiunea alternativă, pragul este >1,0 V; pentru tensiunea continuă, >0,5 V.

Cum se măsoară o rezistență ?

Conectați cablurile ca pentru o măsurare a tensiunii. Atingeți cele două capete ale rezistenței cu vârfurile. Aparatul afișează rezistența dacă semnalul este <0,5 V (pentru tensiune continuă) sau <1,0 V (pentru tensiune alternativă). Citiți valoarea stabilizată.

Cum se utilizează testul de continuitate ?

Testul de continuitate este automat atunci când rezistența măsurată este mai mică de 50 Ω: se aude un semnal sonor. Dacă circuitul este deschis, ecranul afișează 'OL'.

Cum se utilizează testerul de tensiune fără contact (NCV) ?

Apăsați lung tasta NCV (5.2) timp de 2 secunde. Apropiați capătul aparatului de un cablu sau de o priză. Dacă este detectată o tensiune periculoasă (>90 V), se aude o alarmă sonoră și indicatorul luminează intermitent.

Cum se îngheață o valoare măsurată pe ecran ?

Apăsați scurt tasta HOLD (5.1). Simbolul 'H' apare și valoarea este înghețată. Apăsați din nou pentru a dezactiva.

Cum se aprinde retroiluminarea ?

Apăsați lung tasta HOLD (5.1) timp de 2 secunde pentru a aprinde sau stinge retroiluminarea.

Cum se înlocuiesc bateriile ?

Când apare simbolul bateriei, opriți aparatul și scoateți cablurile. Deschideți compartimentul bateriilor, înlocuiți cele două baterii AAA respectând polaritatea, apoi închideți.

Cum se curăță aparatul ?

Utilizați o cârpă umedă cu puțin detergent menajer delicat. Evitați pătrunderea lichidului în aparat. Nu utilizați niciodată detergenți caustici sau solvenți.

Care sunt măsurile importante de siguranță ?

Respectați instrucțiunile: nu măsurați pe circuite sub tensiune fără protecție, nu utilizați aparatul deteriorat, nu depășiți valorile maxime și izolați-vă corect. Aparatul este de categoria CAT III 600 V.

MANUAL DE UTILIZARE PAN 200A+ Pancontrol

Instrucțiuni de folosire PAN 200A+

Inteligent cleşti de curent digital

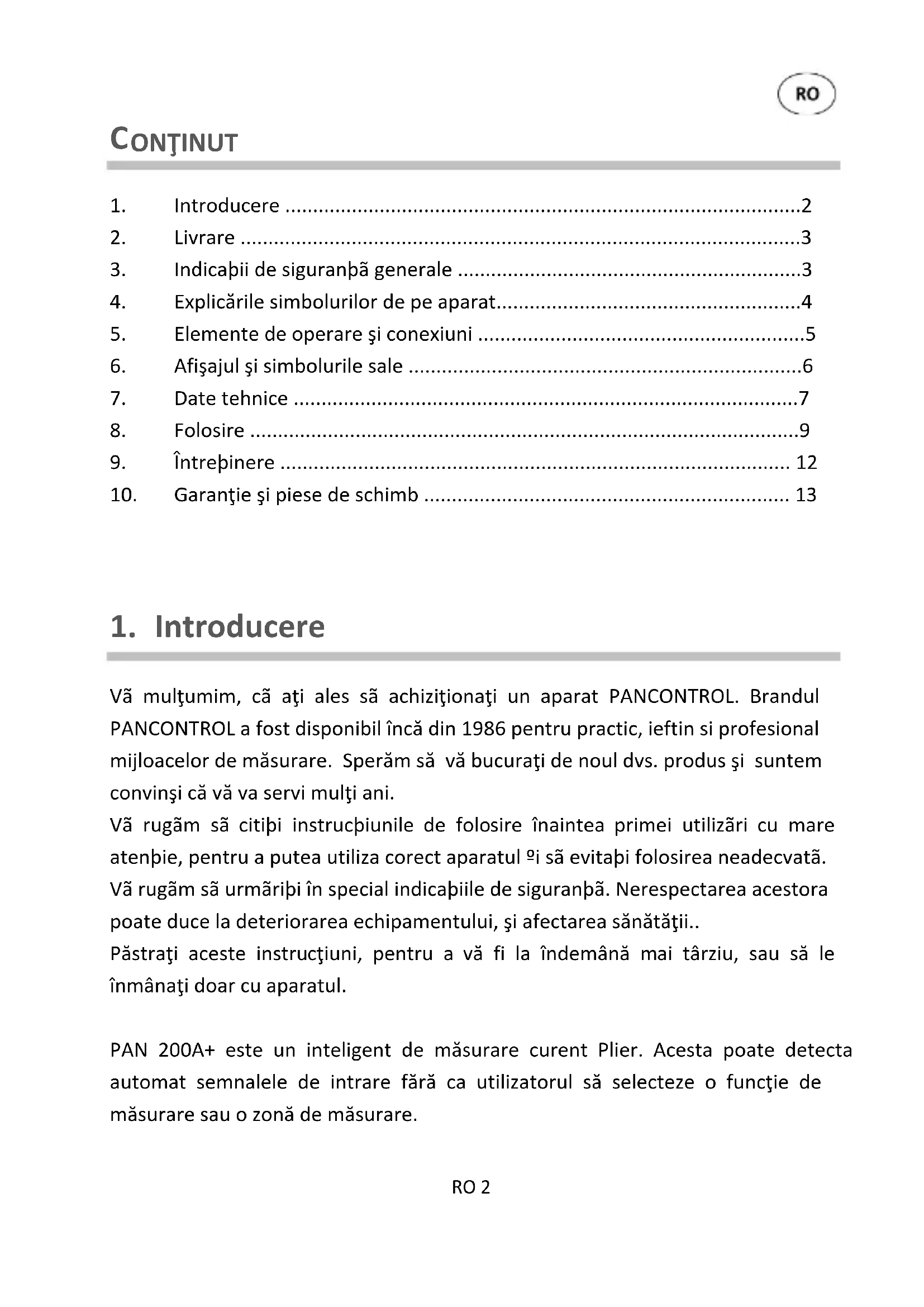

CONTINUT

1. Introducere ....2
2. Livrare ....3
3. Indicapii de siguranpă generale ....3
4. Explicările simbolurilor de pe aparat....4
5. Elemente de operare și conexiuni ....5
6. Afişajul și simbolurile sale ....6
7. Date tehnice ....7
8. Folosire 9
9. Întrepinere 12
10. Garantie și piese de schimb 13

1. Introducere

Vă multumim, că ați ales să achiziționați un aparat PANCONTROL. Brandul PANCONTROL a fost disponibil încă din 1986 pentru practic, ieftin și profesional mijloacelor de măsurare. Sperăm să vă bucurați de noul dvs. produs și suntem convinși că vă va servi mulți ani.

Vã rugăm să citipi instrucțiunile de folosire înaintea primei utilizări cu mare atenție, pentru a putea utiliza corect aparatul îi să evitați folosirea neadecvată. Vã rugăm să urmăriți în special indicățiile de siguranță. Nerespectarea acestora poate duce la deteriorarea echipamentului, și afectarea sănătății..

Păstrați aceste instrucțiuni, pentru a vă fi la îndemână mai târziu, sau să le înmânați doar cu aparatul.

PAN 200A+ este un inteligent de măsurare curent Plier. Acesta poate detecta automat semnalele de intrare fără ca utilizatorul să selecteze o funcție de măsurare sau o zonă de măsurare.

Functii: curent alternativ, voltaj alternativ, tensiune DC, frecventa, rezistenta si verificarea continuităpii

Progresele tehnice se pot modifica.

2. Livrare

Vã rugăm să verificați integritatea și calitatea produsului după despachetarea acestuia.

• Instrument de măsurare
• Cablu verificare
• Baterie (n)
• Instructiuni de folosire

7. Indicapii de siguranpă generale

Pentru a folosi corespunzător aparatul, vă rugăm să respectați toate indicățiile de siguranță îi folosire din acest manual.

• Asigurați-vă că înainte de a folosi echipamentul cablurile de testare sunt intacte și funcționează corespunzător. (de ex. la sursele de tensiune cunoscute).
• Aparatul nu mai trebuie folosit, când carcasa sau cablul de control sunt defecte, când una sau mai multe funcții lipsesc, când nu este disponibilă nici o funcțiune sau când considerași, că ceva nu este în regulă.
• Când nu poate fi garantată siguranpa folosirii, aparatul trebuie scos din funcțiune îi protejat împotriva folosirii.
• În timpul folosirii aparatului, cablul de control poate fi atins la elementul de prindere – nu atingepi vârful cablului.
• Nu legați niciodată la pământ în timpul măsurătorilor electrice, Nu atingeși niciodată partea metalică liberă, armătura, º.a.m.d., care ar putea să repină potențialul pământului. Izolași-vă corpul cu ajutorul hainelor uscate,

încâlþămintei de cauciu, a covoraºului de cauciuc sau a altor materiale izolante verificate.

• Folosipi astfel aparatul, încât deconectarea de la repea să nu fie îngreunată.
• Nu încărcați niciodată cu tensiune sau curent aparatul de măsurat, care depățețe valorile maxime specificate.
• Când apare simbolul bateriei pe afi°aj, înlocuipi vă rugăm imediat bateria.
• Întotdeauna Opriși aparatul și scoateți conduce de testare din toate sursele de tensiune înainte de a deschide dispozitivul pentru a schimba bateria sau fitil.
• Nu utilizati niciodată aparatul de măsurat cu capacul din spate sau cu caseta bateriei sau siguranței deschise.
• Nu folosipi niciodată aparatul în apropierea câmpurilor magnetice puternice (de ex. transformatorul de sudare), deoarece pot influența negativ afiºajul.
• Nu folosipi niciodată aparatul în aer liber, în medii cu foc sau în zone în care temperatura fluctuează foarte mult.
• Nu pozipionați aparatul în bătaia directă a soarelui.
• Dacă nu folosipi aparatul o perioadă mai lungă, scoateși bateriile.
• Când aparatul este modificat sau schimbat, siguranța funcționării nu mai este garantată. În plus, se anulează garanția și pretențiile de despăgubire.

4. Explicările simbolurilor de pe aparat

CE

În conformitate cu directiva UE de tensiune joasã (EN-61010)

Pericol! Respectați indicățiile din instrucțiunile de folosire!

Acest produs nu trebuie depozitat în gunoiul menajer la încetarea folosirii sale, ci trebuie dus la un centru de colectare a aparatelor electrice îi electronice.

Izolapie: Toate componentele conducătoare de electricitate sunt izolate dublu.

Atenție! Tensiune periculoasă! Pericol de electrocutare.

CAT III	Aparatul este prevăzut pentru măsurarea instalapiilor în clădiri.Exemple sunt măsurătorile panourilor de distribuție,întrerupătoarelor, cablurilor, comutatoarelor, prizelor instalapiilor permanente, echipamentelor pentru uz industrial și a motoarelor instalate.
A Curent alternativ
V Tensiune alternativă
Hz Frecvență
V Tensiune continuă
Ω	Rezistență
	Verificarea continuităpii
	Compartiment
	Simbol împământare (max. tensiune față de pământ)

8. Elemente de operare și conexiuni

(Notă Fig. 1)

1. Clemă de măsurat
2. Maneta pentru deschiderea clemei de măsurare
3. Afi°aj
4. Bucse intrare

4.1 Soclu generale (V, Ω)
4.2 Bucşă racord comună (COM)

1. Taste functionare

5.1 Dețin date / Iluminare de fundal
5.2 Măsurarea frecvenței / Non-contact tensiune tester (NCV)

1. Comutatorul principal
2. NCV - Senzor
3. NCV - Indicator de operare

6. Afişajul și simbolurile sale

(Notă Fig. 2)

• AC Tensiune alternativă/curent alternativ
• DC Tensiune continuã
• Baterie slabã
• A#isaj de functionare / Ocrire automată
• Sondă testare activă
• H Dețin date
• Ω Măsurare rezistență

• Hz Măsurarea frecvenței

• A Măsurare curent alternativ

• V Măsurarea tensiunii continue / Măsurarea tensiunii alternative
• NCV Non-contact tensiune tester (NCV) activ
• OL Indicator de suprasarcinã

Acest aparat nu foloseste toate simbolurile din imaginea.

7. Date tehnice

Afiºaj LCD cu Iluminare de fundal

3 3/4 Cifre (a 5999)

Indicator de suprasarcină OL

Polaritate automat (semnul minus pentru polaritate

negativă)

Rată măsurătoare 3x / Secundă

Categorie CAT III 600 V

max. tensiune față de pământ 600 V

Verificarea continuităpii La o rezistență mai mică de aproximativ 50

Ω, veți auzi un bip. La un circuit deschis, pe display apare "OL".

Oprire automată ca. 10 Min.

Coeficientul de temperatură < 0,1 x Precizie / °C

Altitudine max. 2000 m

Condipii depozitare -10 - 50°C (14 - 122°F) (Scoateți

acumulatorul, dacă Umiditate >80%)

Recalibrare 1 x anual (in Condipii de exploatare)

Funcpie Zonă Rezolupie			Precizie în % a valorii afi°ate
Current alternativ (A)~40- 65 Hz min. 0,01 A	6 A 0,001 A		±(2,5% + 8 digits) *) 60 A 0,01 A
	200 A 0,1 A
Tensiune alternativă (V~) 45 - 65 Hz min. 1,0 V	600 V	0,1 V	±(0,8% + 5 digits) *)
Tensiune continuă (V)~=min. 0,5 V	600 V 0,1 V		±(0,5% + 3 digits)
Frecvență Curent (Hz)Măsurarea prin Clemă de măsurat(min 0,2 A)~	60 Hz 0,1 Hz		±(1,0% + 5 digits) *)
	1000 Hz 1 Hz
Frecvență Tensiune (Hz)Măsurarea prin Bucșe intrare(min 0,2 V)~	60 Hz 0,1 Hz		±(1,0% + 5 digits) *)
	1000 Hz 1 Hz
Rezistență (Ω) 6 kΩ 0,001 kΩ			±(0,8% + 3 digits)

*) Datele pentru alte frecvențe nu sunt disponibile momentan.
Precizie este valabil pentru un an de la ultima calibrare.

8. Folosire

Informații generale

Opripi aparatul (OFF) când nu îl folosipi.

Vă rugăm să consultați schite pe primele pagini ale acestui manual.

Pentru a porni sau opri aparatul, apăsați comutatorul Main (6) timp de aproximativ 2 secunde.

Atentie!

Nu măsurați tensiuni, în timp ce pe circuit, este pornit sau oprit motorul. Acest lucru poate duce la tensiune mare la vârfuri și, astfel, să conducă la deteriorarea contorului.

Pericol de electrocutare. Vârfurile de sondare nu sunt suficient de lungi pentru a atinge părțile aflate sub tensiune in cadrul unor puncte de 230V, deoarece acestea sunt plasate foarte profund. Ca urmare, valoarea de citit este 0 V atunci când, de fapt, este sub tensiune. Asigurați-vă că sondele ating contactele metalice în soclu, înainte de a lua în considerare lipsa tensiunii.

În apropierea dispozitivelor care generează câmpuri magnetice de dispersie (de ex. transformator de sudură, aprindere etc.) pot apărea pe ecran valori inexacte sau modificate.

Dețin date

Dacă afi°ajul nu este clar în timpul măsurătorii, valoarea măsurată poate fi oprită cu ajutorul tastei HOLD. (5.1) Apoi aparatul ce efectuează măsurătoarea poate fi îndepărtat de obiect îi citită valoarea de pe afi°aj.

Pentru a "înghepa" valoarea măsurătorii pe ecran, apăsapi o singură dată tasta funcției HOLD. Simbolul "H" apare pe afișaj. Pentru a o dezactiva apăsapi tasta HOLD din nou.

Illuminare de fundal

Pentru a activa iluminarea sau dezactiva, apăsați pe butonul (5.1). (Două secunde)

Atunci când contorul este activat, acesta este în modul "Auto Ranging" (automat gama de selecție). Aparatul detectează automat intervalul de măsură corespunzătoare. Selectie gama manuală nu este posibilă.

Oprire automată

Dacă nu măsurătorile ulterioare sunt efectuate, dispozitivul se stinge automat după 10 minute.

• Pentru a activa funcția de NCV, apăsapi tasta de NCV (5.2) timp de două secunde. Simbolul NCV apare pe afișaj.
• Păstrați vârful dispozitivului de măsurare la o priză sau un cablu i apăsăpi tasta de NCV. În prezența tensiunii periculoase, (>90 V) emite un sunet de semnal și LED-ul se aprinde.
• Chiar și fără o alarmă, tensiune periculoase pot fi interesate! Acest lucru depinde de diversi factori. Prin urmare, dacă este necesar, verifica zero tensiunea cu voltmetru.
• Nu sunt posibile alte măsurători în modul NCV.

Măsurare curent alternativ și Măsurarea frecvenței (Curent)

Măsurările curentului alternativ sunt efectuate numai prin intermediul clemei. Măsurările DC nu sunt posibile.

Măsurați întotdeauna la un singur cablu sau un conductor.

Închiderea unui conductor în plus rezultă înntr-o măsurare de curent diferențial (similar cu identificarea curenților de scurgere).

Dacă sunt alte cabluri conducătoare de curent în apropiere, acest lucru ar putea afecta măsurătoarea. Stați, prin urmare, la o distanță cât mai mare posibilă de alți conductori.

• Apăsați maneta pentru a deschide clema.
• Locul firul în centrul de clesti deschidere cât mai mult posibil și închide clește de măsurare din nou.
• Dacă nivelul curent este > 0,01 a, se afișează curent.
• Apăsați tasta Hz (5,2) - în cazul în care nivelul actual este >0,2 a, frecvența este afișată.

Măsurarea tensiunii alternative și Măsurarea frecvenței (Tensiune)

• Conectați banana de testare a cablului de verificare negru la mufa COM și banana de testare a cablului de verificare roșu la soclu generale (V, Ω).
• Atinge puncte de măsurare cu sonda sfaturi.
• Dispozitivul detectează tensiunea DC, tensiunea AC sau rezistența în mod automat. Curentul AC este detectat prin cleștele.
• În cazul în care semnalul este >=1,0 V AC, tensiunea (V\~) este afişat. Un semnal de intrare < 1,0 V AC indică rezistența. (Ω)
• Apăsați tasta Hz (5,2) - în cazul în care tensiune este > 1,0 V, frecvența este afişată.
• În cazul în care valoarea afișată se stabilizează, puteți citi pe ecran.

Măsurarea tensiunii continue

• Conectați banana de testare a cablului de verificare negru la mufa COM și banana de testare a cablului de verificare rosu la soclu generale (V, Ω).
• Atinge puncte de măsurare cu sonda sfaturi.

• Dispozitivul detectează tensiunea DC, tensiunea AC sau rezistența în mod automat. Curentul AC este detectat prin cleștele.

• În cazul în care semnalul este >=0,5 V, tensiunea este afişat. (V=) Un semnal de intrare < 0,5 V indică rezistența. (Ω)

• În cazul în care valoarea afișată se stabilizează, puteți citi pe ecran.
• În cazul polaritații inverse pe ecran apare semnul minus (-) înainte de valoare.

Măsurare rezistență

• Conectați banana de testare a cablului de verificare negru la mufa COM și banana de testare a cablului de verificare rosu la soclu generale (V, Ω).
• Atinge puncte de măsurare cu sonda sfaturi.
• În cazul în care valoarea afisată se stabilizează, puteti citi pe ecran.

9. Întrepinere

Reparapiile aparatului trebuie făcute doar de personalul calificat.

Schimbarea beteriei(iilor)

Atât timp cât simbolul bateriilor sau BATT apar pe display, înlocuipi bateria.

• Deschideți compartimentul bateriei sau siguranță cu o şurubelniță adecvată.
• Aºezabi bateria în suport, și avebi grijă la polaritate.
• Compartimentul bateriei se închide din nou.
• Reciclapi bateriile consumate în conformitate cu prevederile mediului înconjurător.

Dacă nu folosipi aparatul o perioadă mai lungă, scoatepi bateriile.

Curăpare

Aparatul trebuie curăpat cu o cârpă umedă sau produs de curăpare casnic în cazul murdăriei. Asigurați-vă că nici un lichid nu pătrunde în aparat! A nu se folosi agenți de curățare agresivi sau solventți!

10. Garanție și piese de schimb

Pentru acest aparat este valabilă garanția 2 ani de la data cumpărării (în funcție de dovada cumpărării) Reparațiile la acest echipament pot fi efectuate numai de către personal instruit corespunzător. Dacă aveși nevoie de piese de schimb9 precum și dacă aveși întrebări sau întâmpinași probleme9 vă rugăm să vă adresași dealer-ului dvs:
