Producttype	Intelligente digitale stroomtang
Merk	Pancontrol
Model	PAN 200A+
Voeding	2 AAA-batterijen 1,5 V
Display	LCD 3 3/4 cijfers (5999) met achtergrondverlichting
Overspanningscategorie	CAT III 600 V
Max. spanning t.o.v. aarde	600 V
Wisselstroommeting	Tot 200 A, resolutie 0,01 A, nauwkeurigheid ±(2,5% + 8 digits)
Wisselspanningsmeting	Tot 600 V, resolutie 0,1 V, nauwkeurigheid ±(0,8% + 5 digits)
Gelijkspanningsmeting	Tot 600 V, resolutie 0,1 V, nauwkeurigheid ±(0,5% + 3 digits)
Frequentiemeting (stroom)	Tot 1000 Hz, resolutie 0,1 Hz, nauwkeurigheid ±(1,0% + 5 digits)
Frequentiemeting (spanning)	Tot 1000 Hz, resolutie 0,1 Hz, nauwkeurigheid ±(1,0% + 5 digits)
Weerstandsmeting	Tot 6 kΩ, resolutie 0,001 kΩ, nauwkeurigheid ±(0,8% + 3 digits)
Continuïteitstest	Geluidssignaal onder 50 Ω
Contactloze spanningstester (NCV)	Drempel >90 V, geluids- en visueel alarm
Speciale functies	Data vasthouden (HOLD), achtergrondverlichting, automatische uitschakeling, automatische bereikselectie
Bedrijfsomstandigheden	18 - 28 °C, vochtigheid <75%
Afmetingen	Niet gespecificeerd (schatting: ongeveer 200x70x30 mm)
Gewicht	Niet gespecificeerd (schatting: ongeveer 250 g met batterijen)
Onderhoud en reiniging	Vochtige doek met mild reinigingsmiddel; geen oplosmiddelen gebruiken
Veiligheid	Dubbele isolatie, CE-conformiteit (EN-61010)
Garantie	2 jaar wettelijk vanaf aankoopdatum

Veelgestelde vragen - PAN 200A+ Pancontrol

Hoe meet ik wisselstroom met de PAN 200A+ ?

Open de tang door op de hendel te drukken, plaats één enkele geleidende draad in het midden van de tang en sluit deze. Het apparaat geeft automatisch de stroom weer als >0,01 A. Om de frequentie te meten, drukt u op de Hz-toets.

Hoe meet ik wissel- of gelijkspanning ?

Sluit het zwarte snoer aan op de COM-bus en het rode op de V/Ω-ingang. Raak de meetpunten aan met de meetsnoeren. Het apparaat detecteert automatisch het type spanning. Voor wisselspanning is de drempel >1,0 V; voor gelijkspanning >0,5 V.

Hoe meet ik weerstand ?

Sluit de snoeren aan zoals voor een spanningsmeting. Raak beide uiteinden van de weerstand aan met de punten. Het apparaat geeft de weerstand weer als het signaal <0,5 V (voor gelijkspanning) of <1,0 V (voor wisselspanning) is. Lees de gestabiliseerde waarde af.

Hoe gebruik ik de continuïteitstest ?

De continuïteitstest is automatisch wanneer de gemeten weerstand lager is dan 50 Ω: er klinkt een geluidssignaal. Als het circuit onderbroken is, toont het scherm 'OL'.

Hoe gebruik ik de contactloze spanningstester (NCV) ?

Houd de NCV-toets (5.2) 2 seconden ingedrukt. Breng de punt van het apparaat in de buurt van een kabel of stopcontact. Als een gevaarlijke spanning (>90 V) wordt gedetecteerd, klinkt er een alarm en knippert het lampje.

Hoe bevries ik een gemeten waarde op het scherm ?

Druk kort op de HOLD-toets (5.1). Het symbool 'H' verschijnt en de waarde wordt bevroren. Druk nogmaals om uit te schakelen.

Hoe schakel ik de achtergrondverlichting in ?

Houd de HOLD-toets (5.1) 2 seconden ingedrukt om de achtergrondverlichting in of uit te schakelen.

Hoe vervang ik de batterijen ?

Wanneer het batterijsymbool verschijnt, schakel het apparaat uit en verwijder de snoeren. Open het batterijvak, vervang de twee AAA-batterijen met inachtneming van de polariteit en sluit het vak.

Hoe reinig ik het apparaat ?

Gebruik een vochtige doek met een beetje mild huishoudelijk reinigingsmiddel. Vermijd dat er vloeistof in het apparaat komt. Gebruik nooit bijtende reinigingsmiddelen of oplosmiddelen.

Wat zijn de belangrijke veiligheidsmaatregelen ?

Volg de instructies: meet niet aan spanningvoerende circuits zonder bescherming, gebruik het apparaat niet als het beschadigd is, overschrijd de maximale waarden niet en isoleer uzelf correct. Het apparaat is van categorie CAT III 600 V.

GEBRUIKSAANWIJZING PAN 200A+ Pancontrol

Nederlands NL 1 - NL 14

Svenska SE 1 - SE 13

Slovensky SK 1 - SK 13

Magyar HU 1 - HU 13

Slovensko SI 1 - SI 13

Hrvatski HR 1 - HR 13

Română RO 1-RO 13

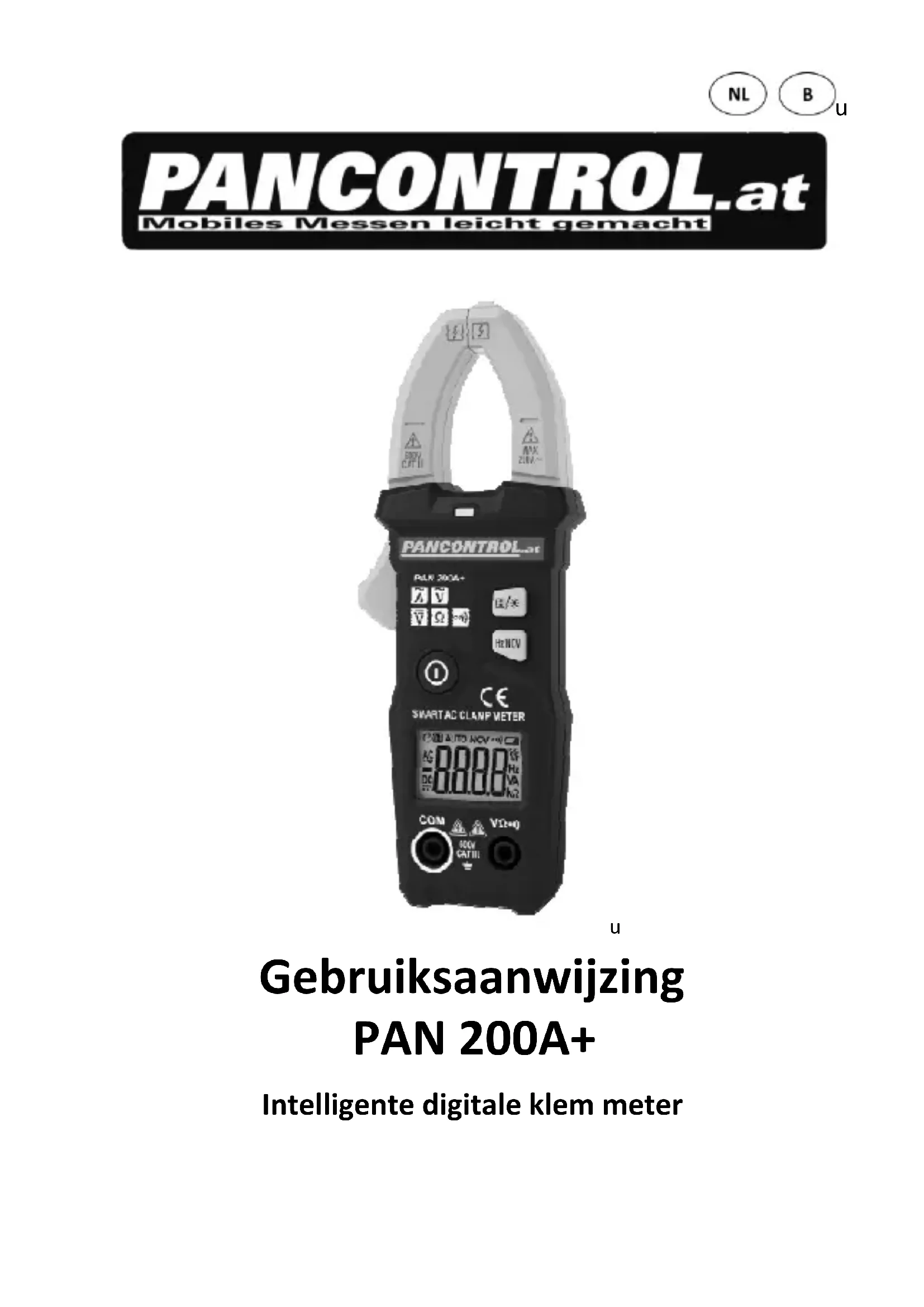

Gebruiksaanwijzing PAN 200A+

Intelligente digitale klem meter

INHOUD

1. <nleiding 2
2. ±evering ....3
3. Algemene veiligheidsrichtlijnen ....3
4. Uitleg van de symbolen aan het toestel ....5
5. Bedieningselementen en aansluitbussen ....+
   +. Het display en zijn symbolen....7
6. Ωechnische gegevens ....8
7. Bediening 10
8. Onderhoud 13
9. Garantie en reserveonderdelen 14

8. Inleiding

Hartelijk dank dat u voor een toestel PANCONΩ=O± gekozen heeft. Het merk PANCONΩ=O± is sinds 198+ voor praktische, goedkope en professionele meetinstrumenten beschikbaar. Wij wensen u veel plezier met uw nieuwe toestel en zijn ervan overtuigd, dat het u heel wat jaren goede diensten zal bewijzen.

Gelieve deze gebruiksaanwijzing aandachtig volledig door te nemen voor de eerste inbedrijfstelling van het toestel, zodat u zich met de correcte bediening van het toestel kunt vertrouwd maken en verkeerde bedieningen kunt voorkomen. Volg in het bijzonder alle veiligheidsrichtlijnen op. Dit niet respecteren kan leiden tot schade aan het toestel, en aan de gezondheid.

Bewaar deze gebruiksaanwijzing zorgvuldig zodat u hem later kunt raadplegen of samen met het toestel kunt doorgeven.

De PAN 200A+ is een intelligente stroom meet Ωang. Het kan binnenkomende signalen automatisch detecteren zonder dat de gebruiker een meetfunctie of een meetbereik moet selecteren.

Functies: wisselstroom, afwisselend voltage, het voltage van gelijkstroom, frequentie, weerstand en doorgangstest

De vooruitgang van de techniek is onderhevig aan verandering.

2. Levering

Gelieve de inhoud van de levering na het uitpakken op transportschade en volledigheid te controleren. Gelieve de inhoud van de levering na het uitpakken op transportschade en volledigheid te controleren.

• Meettoestel
• Ωestkabel
• Batterij(en)
• Gebruiksaanwijzing

3. Algemene veiligheidsrichtlijnen

Om een veilig gebruik van het toestel te garanderen, gelieve alle veiligheids- en gebruiksmaatregelen in deze handleiding op te volgen.

• Ga voor gebruik na of de testkabel en het toestel onbeschadigd zijn en probleemloos functioneren. (bv. aan bekende spanningsbronnen).
• Het toestel mag niet meer gebruikt worden als de behuizing of de testkabels beschadigd zijn, als een of meerdere functies uitvallen, als er geen werking meer wordt weergegeven of als u vermoedt, dat er iets niet in orde is.
• Als de veiligheid van de gebruiker niet kan worden gegarandeerd, moet het toestel buiten bedrijf worden gezet en tegen gebruik worden beveiligd.
• Bij het gebruik van dit toestel mogen de testkabels uitsluitend aan de grepen achter de vingerbescherming worden aangeraakt - de testtoppen niet aanraken.

- Aard nooit bij het uitvoeren van elektrische metingen. =aak in geen geval vrijliggende metalen buizen, armaturen enz. aan, die een aardingspotentiaal kunnen hebben. Zorg voor isolatie van je lichaam door droge kleding, rubberen schoenen, rubberen matten of andere gecontroleerde isolatiematerialen.

- Stel het toestel zo op, dat het bedienen van scheidingsinrichtingen naar het net niet moeilijker wordt.

- ±aat nooit spanningen of stroom toe aan het meettoestel als die de maximale waarde overschrijden die op het toestel zijn aangegeven.

- Verwijder de batterij onmiddellijk zodra het batterijsymbool op het schermpje verschijnt.

- Schakel altijd uit het toestel en de test leads uit alle bronnen van spanning te verwijderen alvorens het apparaat om te wisselen van de accu of de zekering te openen.

- Verwijder het meettoestel nooit met afgenomen achterkantbedekking of met open batterij- of zekeringenvak.

- Gebruik het toestel niet in de buurt van sterke magneetvelden (bv. lastranformator9, omdat die de weergave kunnen vervalsen.

- Gebruik het toestel nooit in open lucht, in een vochtige omgeving of in omgevingen die aan sterke temperatuurschommelingen onderhevig zijn.

- Bewaar het toestel niet in rechtstreeks zonlicht.

- Als u het toestel langere tijd niet gebruikt, verwijder dan de batterij.

- Als het toestel aangepast of gewijzigd wordt, is de betrouwbaarheid niet langer gegarandeerd. Bovendien vervallen alle garantie- en aansprakelijkheidsvorderingen.

4. Uitleg van de symbolen aan het toestel

CE	Overeenstemming met de EU-laagspanningsrichtlijn (EN-+10109
	Gevaar! Volg de richtlijnen in de gebruiksaanwijzing op!
	Dit product kan op het einde van zijn levenscyclus niet met het gewone huishoudelijke afval worden meegegeven, maar moet op een inzamelplaats voor de recyclage van elektrische en elektronische toestellen worden afgegeven.
	Beschermende isolatie: Alle onderdelen onder spanning zijn dubbel geïsoleerd
	Opgelet! Gevaarlijke spanning! Gevaar op elektrische schok.
CAΩ <<<	Het toestel is bedoeld voor metingen in de installatie van het gebouw. Dat zijn bijvoorbeeld metingen aan verdelers, vermogensschakelaars, de bekabeling, schakelaars, stopcontacten van de vaste installatie, toestellen voor industrieel gebruik en vast geïnstalleerde motoren.
A Wisselstroom
V Wisselspanning
Hz Frequentie
V Gelijkspanning
Ω	Weerstand
-))	Doorgangstest
+ -	Batterijcompartiment
=	Aardingssymbool (max. spanning tegen aarding9

5. Bedieningselementen en aansluitbussen

(Opmerking de Fig. 19

1. Meettangen
2. Hendel om meettangen te openen
3. Weergave
4. <ngangsbussen

4.1 Algemene aansluiting (V, Ω9
4.2 Gemeenschappelijke aansluitbus (COM9

1. Functieknoppen

5.1 Data houden / Achtergrondverlichting
5.2 Frequentiemeting / Non-contact spanning tester (NCV9

+. Hoofdschakelaar

1. NCV - Sensor

2. NCV - Power indicator

6. Het display en zijn symbolen

(Opmerking de Fig. 29

• AC Wisselspanning/-stroom
• DC Gelijkspanning
• Batterij zwak
• Bedrijfsweergave / Automatische uitschakeling
• Doorgangstest actief
• H Data houden
• Ω Weerstandsmeting

• Hz Frequentiemeting

• A Meting wisselstroom

• V Meting gelijkspanning / Meting wisselspanning
• NCV Non-contact spanning tester (NCV9 actieve
• OL Overbelastingsweergave

Dit apparaat maakt geen gebruik van alle symbolen weergegeven in de afbeelding.

Weergave ±CD met Achtergrondverlichting

3 3/4 Cijferige (naar 5999)

Overbelastingsweergave O±

Polariteit automatisch (minteken voor negatieve

polariteit)

Meetrate 3x / Ωweede

Categorie CAΩ III 600 V

max. spanning tegen aarding 600 V

Doorgangstest Bij een weerstand van minder dan ca. 50 Ω

hoort u een signaaltoon. Bij een open schakelcircuit wordt op het display "O±" getoond.

Automatische uitschakeling ca. 10 Min.

Stroomvoorziening 2 x 1,5 V (AAA Batterij(en))

Bedrijfsvoorwaarden 18 - 28°C (64 - 82°F) / <75%

Ωemperatuur coëfficiënt ±uchtvochtigheid < 0,1 x Nauwkeurigheid / °C

Hoogte max. 2000 m

Opslagvoorwaarden -10 - 50°C (14 - 122°F) (Verwijder de batterij als ±uchtvochtigheid >80%)

Herijking 1 x jaarlijks (onder Bedrijfsvoorwaarden)

Functie Gebied Resolutie			Nauwkeurigheid in % van weergegeven waarde
Wisselstroom (A)~40- 65 Hz min. 0,01 A	6 A 0,001 A		±(2,5% + 8 digits) *) 60 A 0,01 A
	200 A 0,1 A
Wisselspanning (V)~45- 65 Hz min. 1,0 V	600 V	0,1 V	±(0,8% + 5 digits) *)
Gelijkspanning (V)~min. 0,5 V	600 V 0,1 V		±(0,5% + 3 digits)
Frequentie Stroom (Hz)Meting via Meettangen(min 0,2 A)~	60 Hz 0,1 Hz		±(1,0% + 5 digits) *)
	1000 Hz 1 Hz
Frequentie Spanning (Hz)Meting via Ingangsbussen(min 0,2 V)~	60 Hz 0,1 Hz		±(1,0% + 5 digits) *)
	1000 Hz 1 Hz
Weerstand (Ω) 6 kΩ 0,001 kΩ			±(0,8% + 3 digits)

*) De gegevens voor andere frequenties zijn momenteel niet beschikbaar.
De nauwkeurigheid is geldig gedurende één jaar na de laatste kalibratie.

8. Bediening

Algemene informatie

Schakel het meettoestel altijd uit (OFF9 als u het niet gebruikt.

=aadpleeg de schetsen op de eerste pagina8s van deze handleiding.

Om het apparaat in of uit te schakelen, drukt u ongeveer 2 seconden op de hoofdschakelaar (+9.

Opgelet!

Meet geen spanningen terwijl er op het schakelcircuit een motor wordt in- of uitgeschakeld. Dat kan tot hoge spanningspieken en bijgevolg beschadiging van het meettoestel leiden.

Gevaar op elektrische schok. De testpunten zijn mogelijk niet lang genoeg om de spanningsgeleidende delen in enkele stopcontacten van 230V te raken, omdat die heel diep zijn ingebracht. Als resultaat kan de aflezing 0 Volt tonen, hoewel er in feite spanning aanwezig is. Ga na of de testpunten de metalen contacten in het stopcontact raken voordat u ervan uitgaat dat er geen spanning is.

<n de buurt van toestellen die elektromagnetische strooivelden aanmaken (bv. lastransformator, ontsteking enz.9 kan het display onnauwkeurige of geblokkeerde waarden tonen.

Data houden

Als de indicator tijdens de meting niet zichtbaar is, kan de meetwaarde met de HO±D-knop (5.19 worden vastgehouden. Daarna kan het meettoestel van het meetobject worden losgekoppeld en kan de waarde die de indicator weergeeft worden afgelezen.

Om de meetwaarde aan de display te „bevriezen“, drukt u een keer op de functieknop HO±D. Het "H"-symbool verschijnt op het display. Voor de deactivatie nog eens de HO±D-knop indrukken.

Achtergrondverlichting

De achtergrondverlichting op of uit te schakelen, druk twee seconden op de knop (5.1).

Automatische7handmatige bereik selectie

Wanneer de meter wordt ingeschakeld, is het in de "Auto Ranging"-modus (automatische bereik selectie). Het apparaat detecteert automatisch het juiste meetbereik. Handmatige bereik selectie is niet mogelijk.

Automatische uitschakeling

Als geen verdere metingen worden uitgevoerd, schakelt het apparaat automatisch na 10 minuten uit.

• Om te schakelen de NCV-functie, de NCV-toets (5.2) twee seconden ingedrukt. De NCV-symbol verschijnt op het display.
• Houd het uiteinde van het meetinstrument een stopcontact of een kabel en druk op de toets NCV. In de aanwezigheid van gevaarlijke spanning, (>90 V) een signaaltoon klinkt en de ±ED-indicator brandt.
• Zelfs zonder een alarm, kan gevaarlijke spanning worden betrokken! Dit hangt af van verschillende factoren. Daarom, indien nodig, neem contact op de nul spanning met de voltmeter.
• Geen andere metingen zijn mogelijk in de NCV-modus.

Meting wisselstroom en Frequentiemeting (Stroom5

Wisselstroom metingen worden alleen uitgevoerd via de buigtang. DC metingen zijn niet mogelijk.

Meet altijd uitsluitend aan een ader of een leider.

Het insluiten van meer dan één leider geeft een differentiestroommeting (lijkt op het identificeren van lekstromen).

Als er andere leiders met stroom in de buurt zijn, dan zouden die de meting kunnen beïnvloeden. Hou om deze reden een zo groot mogelijke afstand tot andere leiders.

• Door op de handel te duwen, gaan de meettangen open.
• Plaats de draad in het midden van de Tang openen zoveel mogelijk en de meting tang weer sluit.
  • Als het huidige niveau > 0,01 A is, wordt de huidige weergegeven.
• Druk op de Hz-toets (5,2) - Als het huidige niveau > 0,2 A is, wordt de frequentie weergegeven.

Meting wisselspanning en Frequentiemeting (Spanning5

• Sluit de bananenstekker van de zwarte testkabel aan op de COM-bus en de bananenstekker van de rode testkabel op de Algemene aansluiting (V, Ω).
• Raak de meetpunten met de toppen van de sonde.
• Het apparaat detecteert het voltage van gelijkstroom, afwisselend voltage of weerstand automatisch. Wisselstroom wordt gedetecteerd via de Tang.
• Als het ingangssignaal is >=1,0 V AC, de spanning (V\~) wordt weergegeven. Een ingangssignaal van <1,0 V AC geeft aan de weerstand. (Ω)
• Druk op de Hz-toets (5,2) - Als het spanning > 1,0 V is, wordt de frequentie weergegeven.
• Als de weergegeven waarde stabiliseert, leest u het display af.

Meting gelijkspanning

• Sluit de bananenstekker van de zwarte testkabel aan op de COM-bus en de bananenstekker van de rode testkabel op de Algemene aansluiting (V, Ω).
• Raak de meetpunten met de toppen van de sonde.
• Het apparaat detecteert het voltage van gelijkstroom, afwisselend voltage of weerstand automatisch. Wisselstroom wordt gedetecteerd via de Tang.

• Als het ingangssignaal is >=0,5 V, de spanning wordt weergegeven. (V=) Een ingangssignaal van <0,5 V geeft aan de weerstand. ( )

• Als de weergegeven waarde stabiliseert, leest u het display af.

• Bij omgekeerde polariteit wordt er op het display een minteken (-9 voor de waarde getoond.

Weerstandsmeting

• Sluit de bananenstekker van de zwarte testkabel aan op de COM-bus en de bananenstekker van de rode testkabel op de Algemene aansluiting (V. Ω9.
• =aak de meetpunten met de toppen van de sonde.
• Als de weergegeven waarde stabiliseert, leest u het display af.

9. Onderhoud

=eparaties aan dit toestel mogen uitsluitend door gekwalificeerde vakmensen worden uitgevoerd.

De batterij(en) vervangen

Zodra het batterijsymbool of BAΩΩ op het display verschijnt, vervangt u de batterij.

• Open de batterij of fuse compartiment met een passende schroevendraaier.
• Steek de batterij in de houder en let hierbij op de juiste polariteit.
• Sluit het batterijvak weer.
• Breng lege batterijen op de juiste plaats binnen.

Als u het toestel langere tijd niet gebruikt, verwijder dan de batterij.

Reiniging

Bij vervuilingen moet u het toestel met een vochtige doek en wat gewoon schoonmaakmiddel reinigen. ±et erop, dat er geen vloeistof in het toestel komt6 Geen agressieve reinigings- of oplosmiddelen gebruiken6

80. Garantie en reserveonderdelen

Voor dit toestel geldt de wettelijke garantie van 2 jaar vanaf datum van aankoop (volgens aankoopbewijs9. =eparaties aan dit toestel mogen uitsluitend nog door overeenkomstig geschoold vakpersoneel worden uitgevoerd. Als er nood is aan vervangstukken of bij vragen of problemen, gelieve u te wenden tot uw gespecialiseerde handelaar of tot:

KRYSTUFEK.at

Dipl.Ing. Ernst KRYSTUFEK GmbH & Co KG

Fout- en drukfouten voorbehouden.

2017-11
