GEBRUIKSAANWIJZING PAN 186 Pancontrol

  1. Inleiding....77
  2. Levering....77
  3. Algemene veiligheidsrichtlijnen 78
  4. Uitleg van de symbolen aan het toestel 80
  5. Bedieningselementen en aansluitbussen 81
  6. Het display en zijn symbolen 83
  7. Technische gegevens.... 84
  8. Bediening 86
  9. Onderhoud.... 91
  10. Garantie en reserveonderdelen 93

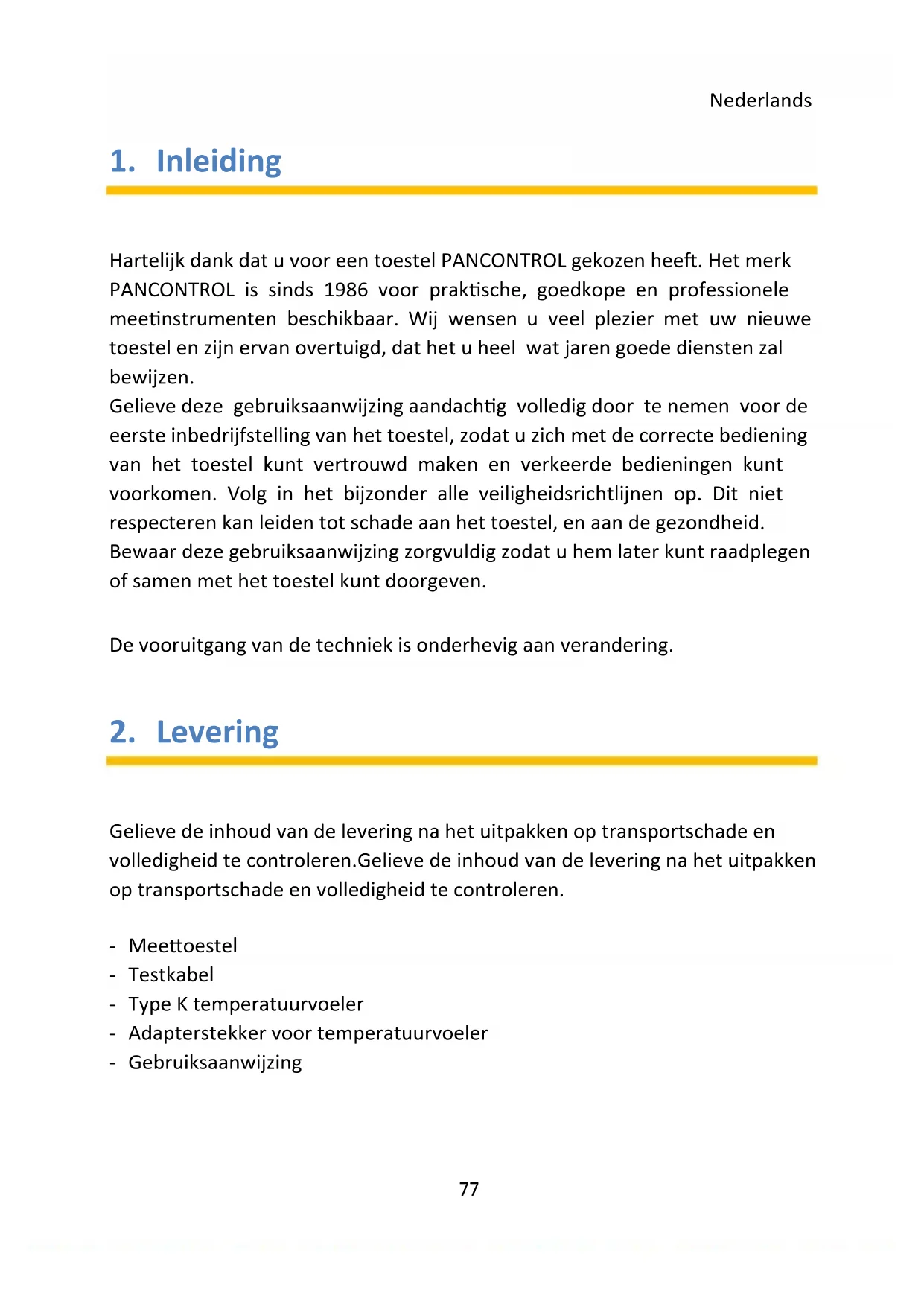

1. Inleiding

Hartelijk dank dat u voor een toestel PANCONTROL gekozen heeft. Het merk PANCONTROL is sinds 1986 voor praktische, goedkope en professionele meetinstrumenten beschikbaar. Wij wensen u veel plezier met uw nieuwe toestel en zijn ervan overtuigd, dat het u heel wat jaren goede diensten zal bewijzen.

Gelieve deze gebruiksaanwijzing aandachtig volledig door te nemen voor de eerste inbedrijfstelling van het toestel, zodat u zich met de correcte bediening van het toestel kunt vertrouwd maken en verkeerde bedieningen kunt voorkomen. Volg in het bijzonder alle veiligheidsrichtlijnen op. Dit niet respecteren kan leiden tot schade aan het toestel, en aan de gezondheid.

Bewaar deze gebruiksaanwijzing zorgvuldig zodat u hem later kunt raadplegen of samen met het toestel kunt doorgeven.

De vooruitgang van de techniek is onderhevig aan verandering.

2. Levering

Gelieve de inhoud van de levering na het uitpakken op transportschade en volledigheid te controleren. Gelieve de inhoud van de levering na het uitpakken op transportschade en volledigheid te controleren.

  • Meettoestel
  • Testkabel
  • Type K temperatuurvoeler
  • Adapterstekker voor temperatuurvoeler
  • Gebruiksaanwijzing

3. Algemene veiligheidsrichtlijnen

  • Om een veilig gebruik van het toestel te garanderen, gelieve alle veiligheids- en gebruiksmaatregelen in deze handleiding op te volgen.
  • Ga voor gebruik na of de testkabel en het toestel onbeschadigd zijn en probleemloos functioneren. (bv. aan bekende spanningsbronnen).
  • Het toestel mag niet meer gebruikt worden als de behuizing of de testkabels beschadigd zijn, als een of meerdere functies uitvallen, als er geen werking meer wordt weergegeven of als u vermoedt, dat er iets niet in orde is.
  • Als de veiligheid van de gebruiker niet kan worden gegarandeerd, moet het toestel buiten bedrijf worden gezet en tegen gebruik worden beveiligd.
  • Bij het gebruik van dit toestel mogen de testkabels uitsluitend aan de grepen achter de vingerbescherming worden aangeraakt - de testtoppen niet aanraken.
  • Aard nooit bij het uitvoeren van elektrische metingen. Raak in geen geval vrijliggende metalen buizen, armaturen enz. aan, die een aardingspotentiaal kunnen hebben. Zorg voor isolatie van je lichaam door droge kleding, rubberen schoenen, rubberen matten of andere gecontroleerde isolatiematerialen.
  • Stel het toestel zo op, dat het bedienen van scheidingsinrichtingen naar het net niet moeilijker wordt.
  • Stel de draaischakelaar altijd voor het begin van de meting in op het gewenste meetbereik en zet de meetbereiken correct vast.
  • Als de grootte van de te meten waarde onbekend is, begint u altijd met het hoogste meetbereik aan de draaiknop. Verminder die dan indien nodig stapsgewijs.
  • Als het meetbereik tijdens het meten veranderd moet worden, koppel de testpunten dan eerst los van het te meten circuit.
  • Laat nooit spanningen of stroom toe aan het meettoestel als die de maximale waarde overschrijden die op het toestel zijn aangegeven.

  • Onderbreek de spanningstoevoer en ontlaad de filtercondensatoren in de spanningstoevoer, voordat u weerstanden meet of dioden controleert.

  • Sluit de kabel van het meettoestel nooit op een spanningsbron aan terwijl de draaiknop op stroomsterkte, weerstand of diodetest is ingesteld. Dat kan leiden tot beschadiging aan het toestel.
  • Verwijder de batterij onmiddellijk zodra het batterijsymbool op het schermpje verschijnt.
  • Schakel altijd uit het toestel en de test leads uit alle bronnen van spanning te verwijderen alvorens het apparaat om te wisselen van de accu of de zekering te openen.
  • Verwijder het meettoestel nooit met afgenomen achterkantbedekking of met open batterij- of zekeringenvak.
  • Gebruik het toestel niet in de buurt van sterke magneetvelden (bv. lastranformator), omdat die de weergave kunnen vervalsen.
  • Gebruik het toestel nooit in open lucht, in een vochtige omgeving of in omgevingen die aan sterke temperatuurschommelingen onderhevig zijn.
  • Gebruik het apparaat nooit in een explosieve omgeving.
  • Bewaar het toestel niet in rechtstreeks zonlicht.
  • Als u het toestel langere tijd niet gebruikt, verwijder dan de batterij.
  • Als het toestel aangepast of gewijzigd wordt, is de betrouwbaarheid niet langer gegarandeerd. Bovendien vervallen alle garantie- en aansprakelijkheidsvorderingen.

4. Uitleg van de symbolen aan het toestel

CEOvereenstemming met de EU-laagspanningsrichtlijn (EN-61010)
Pancontrol PAN 186 - Uitleg van de symbolen aan het toestel - 1Beschermende isolatie: Alle onderdelen onder spanning zijn dubbel geïsoleerd
Pancontrol PAN 186 - Uitleg van de symbolen aan het toestel - 2Gevaar! Volg de richtlijnen in de gebruiksaanwijzing op!
Pancontrol PAN 186 - Uitleg van de symbolen aan het toestel - 3Opgelet! Gevaarlijke spanning! Gevaar op elektrische schok.
Pancontrol PAN 186 - Uitleg van de symbolen aan het toestel - 4Dit product kan op het einde van zijn levenscyclus niet met het gewone huishoudelijke afval worden meegegeven, maar moet op een inzamelplaats voor de recyclage van elektrische en elektronische toestellen worden afgegeven.
CAT III(1000 V)Het toestel is bedoeld voor metingen in de installatie van het gebouw. Dat zijn bijvoorbeeld metingen aan verdelers, vermogensschakelaars, de bekabeling, schakelaars, stopcontacten van de vaste installatie, toestellen voor industrieel gebruik en vast geïnstalleerde motoren.
CAT IV(600 V)Het toestel is bedoeld voor metingen aan de bron van de laagspanningsinstallatie. Dat zijn bijvoorbeeld tellers en metingen aan primaire stroombegrenzingsinrichtingen en centrale regeltoestellen.
FUSEDStroom-meetbereik beveiligd
~Wisselspanning/-stroom (AC)
---Gelijkspanning/-stroom (DC)
AC / DC
Batterijcompartiment
Aardingssymbool (max. spanning tegen aarding)

5. Bedieningselementen en aansluitbussen

Opmerking de Fig.. 1

  1. Weergave
  2. Functieknoppen
  3. Draaiknop
  4. Ingangsbussen
  5. Non-contact spanning tester Weergave
  6. Non-contact spanning tester Sensor

Functieknoppen

SEL(2.1)Functiekeuze schakelaar
Pancontrol PAN 186 - Functieknoppen - 1Pancontrol PAN 186 - Functieknoppen - 2Punt verlichting (Zaklamp)
Pancontrol PAN 186 - Functieknoppen - 3Pancontrol PAN 186 - Functieknoppen - 4Data Hold (weergegeven waarde behouden) /Achtergrondverlichting

Ingangsbussen

V Ω Hz%°C / °F ...Multifunctionele aansluiting
10 A10 A-aansluiting (AC en DC)
μA, mAμA/mA-aansluiting (max. 600 mA - alleen DC)
COMGemeenschappelijke aansluitbus (zwarte)

De draaiknop en zijn symbolen

OFFToestel uitgeschakeld
NCVNon-contact spanning tester (Non Contact Voltagetester)
V ≈Meting gelijkspanning / Meting wisselspanning
→←→→Diodetest / Doorgangstest
ΩWeerstandsmeting
→←Capaciteitsmeting
TEMPTemperatuurmeting
Hz %Frequentie- en voelgraadmeting
μAMeting gelijkstroom μA
mAMeting gelijkstroom mA
A ≈Meting gelijkstroom / Meting wisselstroom naar 10A

6. Het display en zijn symbolen

Opmerking de Fig. 2

Pancontrol PAN 186 - Het display en zijn symbolen - 1Wisselspanning/-stroom
DCGelijkspanning/-stroom
Pancontrol PAN 186 - Het display en zijn symbolen - 2Batterij zwak
Stand-by-operatie
Pancontrol PAN 186 - Het display en zijn symbolen - 3Automatische bereikselectie actief
Pancontrol PAN 186 - Het display en zijn symbolen - 4Diodentest actief
Doorgangstest actief
[SADK]Data houden (weergegeven waarde behouden)
Pancontrol PAN 186 - Het display en zijn symbolen - 5Non-contact spanning tester
Pancontrol PAN 186 - Het display en zijn symbolen - 6Temperatuurmeting
[total]Weerstandsmeting
[total]Meting gelijkstroom / Meting wisselstroom
[total]Meting gelijkspanning / Meting wisselspanning
[total]Overbelastingsweergave

Dit apparaat maakt geen gebruik van alle symbolen weergegeven in de afbeelding.

Weergave3 3/4 Cijferige (naar 5999)
OverbelastingsweergaveOL
Polariteitautomatisch (minteken voor negatieve polariteit)
Meetrate3 / s
Bescherming overbelasting1000 V
Ingangsimpedantie10 MΩ
DoorgangstestPiepend geluid in minder dan 40 Ω
DiodetestNullastspanning: 3,2 VTest de huidige: < 1 mA
Stroomvoorziening4 x 1,5 V (AA) Batterij(en)
Automatische uitschakeling15 s (Stand-by-operatie)
Bedrijfsvoorwaarden0o C naar 40o C / < 80% Luchtvochtigheid
Opslagvoorwaarden-10o C naar 60o C(Verwijder de batterij als Luchtvochtigheid >70%)
Zekering(en)mA, μA -Gebied:FF 600 mA H 1000 V - 6 x 32 mmA-Gebied: FF 10 A H 1000 V - 6 x 32 mm
Gewichtca. 380 g (met Batterij(en)
Afmeting190 x 89 x 50 mm
FunctieGebiedResolutieNauwkeurigheid in % van weergegeven waarde
Gelijkspanning (V=)600 mV0,1 mV±(0,5% + 3 digits)
6 V1 mV
60 V10 mV
600 V100 mV
1000 V1 V
Wisselspanning (V~) true RMS6 V1 mV±(0,8% + 3 digits)
60 V10 mV
600 V100 mV±(1,0% + 10 digits)
750 V1 V
Gelijkstroom (A=)60 μA0,01 μA±(0,8% + 3 digits)
600 μA0,1 μA
6 mA0,001 mA
60 mA0,01 mA
600 mA0,1 mA
10 A10 mA±(1,2% + 3 digits)
Wisselstroom (A~)60 μA0,01 μA±(1,0% + 3 digits)
600 μA0,1 μA
6 mA0,001 mA
60 mA0,01 mA
600 mA0,1 mA
10 A10 mA±(1,5% + 3 digits)
Weerstand (Ω)600 Ω0,1 Ω±(0,8% + 3 digits)
6 kΩ1 Ω
60 kΩ10 Ω
600 kΩ100 Ω
6 MΩ1 kΩ
60 MΩ10 kΩ±(1,2% + 30 digits)
Frequentie (Hz)9,999 Hz0,001 Hz±(1,0% + 3 digits)
99,99 Hz0,01 Hz
999,9 Hz0,1 Hz
9,999 kHz0,001 kHz
99,99 kHz0,01 kHz
999,9 kHz0,1 kHz
9,999 MHz1 kHz
Capaciteit (F)6 nF0,001 nF±(4,0% + 30 digits)
60 nF0,01 nF±(4,0% + 3 digits)
600 nF0,1 nF
6 μF1 nF
60 μF10 nF
600 μF100 nF
6 mF1 μF
100 mF0,01 mF±(5,0% + 3 digits)
Temperatuur °C-20 ... 1000 °C1 °C±(1,0% + 3 digits)
Temperatuur °F-4 ... 1832 °F1 °F±(1,0% + 3 digits)

8. Bediening

  1. Schakel het meettoestel altijd uit (OFF) als u het niet gebruikt.
  2. Let op de algemene veiligheidsrichtlijnen (hoofdstuk 3)
  3. Raadpleeg de schetsen op de eerste pagina's van deze handleiding.
  4. Als tijdens de meting „OL" wordt getoond op het display, dan overschrijdt de meetwaarde het ingestelde meetbereik. Schakel, als dat er is, over op een hoger meetbereik..

Opgelet!

Door de hoge ingangsgevoeligheid in de lage meetbereiken worden er bij een ontbrekend ingangssignaal mogelijk toevalswaarden getoond. De aflezing stabiliseert bij de aansluiting van de testkabel op een signaalbron. Meet geen spanningen terwijl er op het schakelcircuit een motor wordt in- of uitgeschakeld. Dat kan tot hoge spanningspieken en bijgevolg beschadiging van het meettoestel leiden.

Gevaar op elektrische schok. De testpunten zijn mogelijk niet lang genoeg om de spanningsgeleidende delen in enkele stopcontacten van 230V te raken, omdat die heel diep zijn ingebracht. Als resultaat kan de aflezing 0 Volt tonen, hoewel er in feite spanning aanwezig is. Ga na of de testpunten de metalen contacten in het stopcontact raken voordat u ervan uitgaat dat er geen spanning is.

In de buurt van toestellen die elektromagnetische strooivelden aanmaken (bv. lastransformator, ontsteking enz.) kan het display onnauwkeurige of geblokkeerde waarden tonen.

Data Hold (weergegeven waarde behouden)

Als de indicator tijdens de meting niet zichtbaar is, kan de meetwaarde met de HOLD-knop (2.3) worden vastgehouden. Daarna kan het meettoestel van het meetobject worden losgekoppeld en kan de waarde die de indicator weergeeft worden afgelezen.

Om de meetwaarde aan de display te „bevriezen“, drukt u een keer op de functieknop HOLD. Het "HOLD"-symbool verschijnt op het display. Voor de deactivatie nog eens de HOLD-knop indrukken.

Achtergrondverlichting

De achtergrondverlichting op of uit te schakelen, druk twee seconden op de knop 2.3

Punt verlichting (Zaklamp)

In omstandigheden met weinig licht, u verlichten het punt. Om dit te doen, drukt u op de knop (2.2).

Meting gelijkspanning / Meting wisselspanning

Opgelet!

Gelijkspanning max. 1.000 V

Wisselspanning max. 750 V

  1. Zet de draaiknop op de positie V
  2. Sluit de bananenstekker van de zwarte testkabel aan op de COM-bus en de bananenstekker van de rode testkabel op de multifunctionele aansluiting.
  3. Raak de meetpunten met de toppen van de sonde.
  4. Als de weergegeven waarde stabiliseert, leest u het display af.
    DC: Bij omgekeerde polariteit wordt er op het display een minteken (-) voor de waarde getoond.

Gelijkstroom / Meting wisselstroom

Tip:

AC huidige metingen kunnen worden verricht pas in de 10 A range.

Voer geen metingen in het bereik 10 A uit gedurende langer dan 30 seconden.

Doorlopend gebruik van meer dan 30 seconden kan tot beschadiging leiden aan het meettoestel en/of de testkabel.

  1. Voor stroommetingen tot 6000 μA (mA) zet u de draaiknop op de μA (mA)-positie en sluit u de bananenstekker van de rode testkabel aan op de μA (mA)-bus. Voor stroommetingen tot 10 A zet u de draaiknop op de A-positie en sluit u de bananenstekker van de rode testkabel aan op de 10 A-bus.

  2. Raak de meetpunten met de toppen van de sonde.

  3. Als de weergegeven waarde stabiliseert, leest u het display af.

DC: Bij omgekeerde polariteit wordt er op het display een minteken (-) voor de waarde getoond.

  1. Zet de draaiknop op de positie NCV
  2. Houd het uiteinde van het meetinstrument op een stopcontact of een kabel. Wanneer de spanning wordt toegepast, oplicht een pieptoon klinkt en de LED indicator (5). - Afhankelijk van de hoogte van de spanning lichten de groene en vervolgens de rode LED's eerst op.

Opgelet!

Zelfs zonder een alarm, kan gevaarlijke spanning worden betrokken! Dit hangt af van verschillende factoren. Daarom, indien nodig, neem contact op de nul spanning met de voltmeter.

Frequentie- en voelgraadmeting

Opgelet!

Frequentie- en voelgraadmeting kan alleen worden uitgevoerd bij een spanning tussen 0,2 V\~ en max. 10 V\~ !

  1. Zet de draaiknop op de positie Hz %
  2. Selecteer met de knop "SEL" Hz of %
  3. Sluit de bananenstekker van de zwarte testkabel aan op de COM-bus en de bananenstekker van de rode testkabel op de multifunctionele aansluiting.
  4. Als de weergegeven waarde stabiliseert, leest u het display af.

Opgelet!

Koppel de voeding los en ontlaad alle condensatoren voordat u de volgende metingen uitvoert.

Weerstandsmeting

  1. Zet de draaiknop op de positie Ω
  2. Sluit de bananenstekker van de zwarte testkabel aan op de COM-bus en de bananenstekker van de rode testkabel op de multifunctionele aansluiting.
  3. Raak de meetpunten met de toppen van de sonde.
  4. Als de weergegeven waarde stabiliseert, leest u het display af.

Doorgangstest / Diodetest

  1. Zet de draaiknop op de positie

Pancontrol PAN 186 - Doorgangstest / Diodetest - 1

  1. Sluit de bananenstekker van de zwarte testkabel aan op de COM-bus en de bananenstekker van de rode testkabel op de multifunctionele aansluiting.

  2. Raak de meetpunten met de toppen van de sonde.

Doorgangstest:

Als de weerstand minder dan 40 Ω is, hoort u een pieptoon en lichten de groene LED's op. Met een weerstand tussen 40 en 60 Ω lichten de rode LED's op.

Wanneer het circuit open is, toont het display "OL".

Diodetest:

Raak met de testpunten de te testen diode aan. De doorlaatspanning geeft 400 tot 700 mV aan. De blokkeerspanning geeft "OL" aan. Defecte dioden geven in beide richtingen een waarde van 0 mV of "OL" aan.

Capaciteitsmeting

  1. Zet de draaiknop op de positie

Pancontrol PAN 186 - Capaciteitsmeting - 1

  1. Sluit de bananenstekker van de zwarte testkabel aan op de COM-bus en de bananenstekker van de rode testkabel op de multifunctionele aansluiting.

  2. Voor de condensatoren met bewezen polariteit legt u de rode testpunt op de anode en de zwarte testpunt op de kathode van de component en leest u de meetwaarde op het display af. Als de indicator tijdens de meting niet zichtbaar is, kan de meetwaarde met de HOLD-knop worden vastgehouden.

Temperatuurmeting

  1. Zet de draaiknop op de positie TEMP
  2. Selecteer met de knop "SEL" °C of °F
  3. Steek de tussenstekker van de temperatuurvoeler met het ⊖ - symbool in de COM-bus en het ⊕ - symbool in de multifunctionele bus. Duw op de SEL-knop tot de eenheid °F of °C op het display wordt getoond.
  4. Sluit het apparaat aan de K-sonde. Observeer de juiste polariteit! (Rood: °C/°F, zwart: COM)
  5. Raak het meetobject aan met de temperatuurvoeler, wacht tot de waarde op het display stabiel blijft en lees de meetwaarde af. Indien nodig, gebruik warmte uitvoeren van plakken.

9. Onderhoud

Reparaties aan dit toestel mogen uitsluitend door gekwalificeerde vakmensen worden uitgevoerd.

Bij verstoorde functies van het meettoestel test u:

  • Functie en polariteit van de batterij
  • Functie van de zekeringen (indien aanwezig)
  • Of de testkabels volledig tot de aanslag zijn ingestoken en in goede toestand zijn. (Controle via doorgangstest)

Opgelet!

Schakel altijd uit het toestel en de test leads uit alle bronnen van spanning te verwijderen alvorens het apparaat om te wisselen van de accu of de zekering te openen.

De batterij(en) vervangen

Zodra het batterijsymbool of BATT op het display verschijnt, vervangt u de batterij.

  1. Open het batterijvak.
  2. Vervang de gebruikte batterij door een nieuwe - Let op de juiste polariteit
  3. Steek het deksel van het batterijvak terug en schroef het vast.
  4. Breng lege batterijen op de juiste plaats binnen.

Vervangen van de zekering(en)

  1. Openen van het apparaat.
  2. Trek de defecte zekering voorzichtig uit de houder.
  3. Steek een nieuwe zekering in en controleer of die goed zit. Gebruik alleen gelijkwaardig zekering.
  4. Steek het deksel van het meettoestel en schroef het vast.

Reiniging

Bij vervuilingen moet u het toestel met een vochtige doek en wat gewoon schoonmaakmiddel reinigen. Let erop, dat er geen vloeistof in het toestel komt! Geen agressieve reinigings- of oplosmiddelen gebruiken!

10. Garantie en reserveonderdelen

Voor dit toestel geldt de wettelijke garantie van 2 jaar vanaf datum van aankoop (volgens aankoopbewijs). Reparaties aan dit toestel mogen uitsluitend nog door overeenkomstig geschoold vakpersoneel worden uitgevoerd.

Meer informatie over de behandeling van klachten is te vinden op: www.pancontrol.at/reklamationsabwicklung

Als er nood is aan vervangstukken of bij vragen of problemen, gelieve u te wenden tot uw gespecialiseerde handelaar of tot:

Pancontrol PAN 186 - Garantie en reserveonderdelen - 1

text_image KRYSTUFEK.at

Dipl.Ing. Ernst KRYSTUFEK GmbH & Co KG

Handleidingassistent
Aangedreven door Anthropic
Wachten op uw bericht
Productinformatie

Merk : Pancontrol

Model : PAN 186

Categorie : Multimeter
