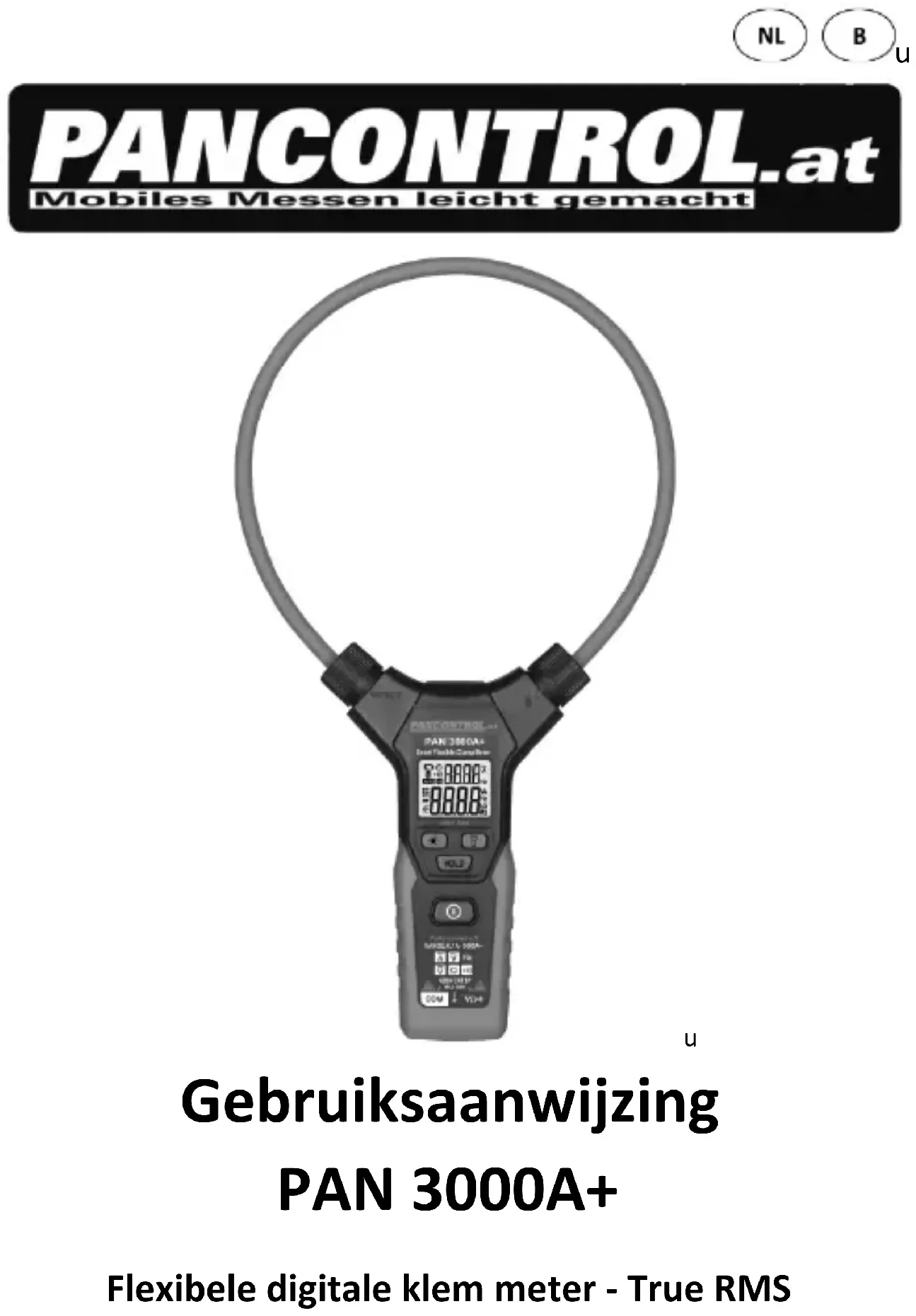

GEBRUIKSAANWIJZING PAN 3000A+ True RMS Pancontrol

Uitleg van de symbolen aan het toestel ..................................................4

Het display en zijn symbolen...................................................................6

Hartelijk dank dat u voor een toestel PANCONTROL gekozen heeft. Het merk PANCONTROL is sinds 1986 voor praktische, goedkope en professionele meetinstrumenten beschikbaar. Wij wensen u veel plezier met uw nieuwe toestel en zijn ervan overtuigd, dat het u heel wat jaren goede diensten zal bewijzen. Gelieve deze gebruiksaanwijzing aandachtig volledig door te nemen voor de eerste inbedrijfstelling van het toestel, zodat u zich met de correcte bediening van het toestel kunt vertrouwd maken en verkeerde bedieningen kunt voorkomen. Volg in het bijzonder alle veiligheidsrichtlijnen op. Dit niet respecteren kan leiden tot schade aan het toestel, en aan de gezondheid. Bewaar deze gebruiksaanwijzing zorgvuldig zodat u hem later kunt raadplegen of samen met het toestel kunt doorgeven. De PAN 3000A+ is een intelligente, flexibele stroom meet Tang. Het kan binnenkomende signalen automatisch detecteren zonder dat de gebruiker een meetfunctie of een meetbereik moet selecteren.NL 3 Functies: wisselstroom, afwisselend voltage, het voltage van gelijkstroom, frequentie, weerstand en doorgangstest De vooruitgang van de techniek is onderhevig aan verandering.

Gelieve de inhoud van de levering na het uitpakken op transportschade en volledigheid te controleren.

4. Gebruiksaanwijzing

3. Algemene veiligheidsrichtlijnen

Om een veilig gebruik van het toestel te garanderen, gelieve alle veiligheids- en gebruiksmaatregelen in deze handleiding op te volgen.

• Ga voor gebruik na of de testkabel en het toestel onbeschadigd zijn en probleemloos functioneren. (bv. aan bekende spanningsbronnen).

• Het toestel mag niet meer gebruikt worden als de behuizing of de testkabels beschadigd zijn, als een of meerdere functies uitvallen, als er geen werking meer wordt weergegeven of als u vermoedt, dat er iets niet in orde is.

• Als de veiligheid van de gebruiker niet kan worden gegarandeerd, moet het toestel buiten bedrijf worden gezet en tegen gebruik worden beveiligd.

• Bij het gebruik van dit toestel mogen de testkabels uitsluitend aan de grepen achter de vingerbescherming worden aangeraakt - de testtoppen niet aanraken.

• Aard nooit bij het uitvoeren van elektrische metingen. Raak in geen geval vrijliggende metalen buizen, armaturen enz. aan, die eenNL 4 aardingspotentiaal kunnen hebben. Zorg voor isolatie van je lichaam door droge kleding, rubberen schoenen, rubberen matten of andere gecontroleerde isolatiematerialen.

• Stel het toestel zo op, dat het bedienen van scheidingsinrichtingen naar het net niet moeilijker wordt.

• Laat nooit spanningen of stroom toe aan het meettoestel als die de maximale waarde overschrijden die op het toestel zijn aangegeven.

• Verwijder de batterij onmiddellijk zodra het batterijsymbool op het schermpje verschijnt.

• Schakel altijd uit het toestel en de test leads uit alle bronnen van spanning te verwijderen alvorens het apparaat om te wisselen van de accu of de zekering te openen.

• Verwijder het meettoestel nooit met afgenomen achterkantbedekking of met open batterij- of zekeringenvak.

• Gebruik het toestel nooit in open lucht, in een vochtige omgeving of in omgevingen die aan sterke temperatuurschommelingen onderhevig zijn.

• Bewaar het toestel niet in rechtstreeks zonlicht.

• Als u het toestel langere tijd niet gebruikt, verwijder dan de batterij.

• Als het toestel aangepast of gewijzigd wordt, is de betrouwbaarheid niet langer gegarandeerd. Bovendien vervallen alle garantie- en aansprakelijkheidsvorderingen.

4. Uitleg van de symbolen aan het toestel

Overeenstemming met de EU-laagspanningsrichtlijn (EN-61010)

Gevaar! Volg de richtlijnen in de gebruiksaanwijzing op! Dit product kan op het einde van zijn levenscyclus niet met het gewone huishoudelijke afval worden meegegeven, maar moet op een inzamelplaats voor de recyclage van elektrische en elektronische toestellen worden afgegeven.NL 5

Beschermende isolatie: Alle onderdelen on der spanning zijn dubbel geïsoleerd

Opgelet! Gevaarlijke spanning! Gevaar op elektrische schok. CAT IV Het toestel is bedoeld voor metingen aan de bron van de laagspanningsinstallatie. Dat zijn bijvoorbeeld tellers en metingen aan primaire stroombegrenzingsinrichtingen en centrale regeltoestellen. Batterijcompartiment Aardingssymbool (max. spanning tegen aarding)

5. Bedieningselementen en aansluitbussen

3. Hoofddisplay / Secundairedisplay (kleine aantallen)

4.1 Achtergrondverlichting

4.3 Punt verlichting

6. Het display en zijn symbolen

(Opmerking de Fig. 2) AC Wisselspanning/-stroom DC Gelijkspanning Batterij zwak Bedrijfsweergave / Automatische uitschakeling Doorgangstest actief

Weerstandsmeting Hz Frequentiemeting A Meting wisselstroom V Meting gelijkspanning / Meting wisselspanning OL Overbelastingsweergave Secundairedisplay (kleine aantallen) Dit apparaat maakt geen gebruik van alle symbolen weergegeven in de afbeelding.NL 7

7. Technische gegevens

Weergave LCD met Achtergrondverlichting

Cijferige (naar 5999) Overbelastingsweergave OL Polariteit automatisch (minteken voor negatieve polariteit) Meetrate 3 / s responstijd 0,5 s Categorie CAT IV 600 V max. spanning tegen aarding 600 V Doorgangstest Bij een weerstand is < 50 Ω hoort u een signaaltoon. Test de huidige ca. 1 mA Nullastspanning ca. 0,8 V Automatische uitschakeling ca. 5 Min. Ingangsimpedantie 2 MΩ Stroomvoorziening 3 x 1,5 V (AAA Batterij(en)) Bedrijfsvoorwaarden 0 - 40°C (32 - 104°F) / < 80% Luchtvochtigheid Hoogte max. 2000 m Opslagvoorwaarden -10 - 60°C (14 - 140°F) (Verwijder de batterij als Luchtvochtigheid > 80%) Gewicht 220 g (met Batterij(en)) Afmeting 178 x 324 x 30 mmNL 8 Functie Gebied Resolutie Nauwkeurigheid in % van weergegeven waarde Wisselstroom (A )

min. 0,1 A 60 A 0,01 A ±(3,0% + 5 digits) > 1000 A Gegevens niet beschikbaar 600 A 0,1 A 3000 A 1 A Wisselspanning (V )

*) De gegevens voor andere frequenties zijn momenteel niet beschikbaar.NL 9 Precisie afhankelijk van de positie (Opmerking de Fig. 3) Meet positie Afwijking A 35 mm ±0.5% B 50 mm ±1.5% C 60 mm ±2.0% D >60 mm ±5.0%

Algemene informatie Schakel het meettoestel altijd uit (OFF) als u het niet gebruikt. Raadpleeg de schetsen op de eerste pagina's van deze handleiding. Om het apparaat in of uit te schakelen, drukt u op de hoofdschakelaar (5) totdat een korte pieptoon wordt gehoord. Opgelet! Meet geen spanningen terwijl er op het schakelcircuit een motor wordt in- of uitgeschakeld. Dat kan tot hoge spanningspieken en bijgevolg beschadiging van het meettoestel leiden. Gevaar op elektrische schok. De testpunten zijn mogelijk niet lang genoeg om de spanningsgeleidende delen in enkele stopcontacten van 230V te raken, omdat die heel diep zijn ingebracht. Als resultaat kan de aflezing 0 Volt tonen, hoewel er in feite spanning aanwezig is. Ga na of de testpunten de metalen contacten in het stopcontact raken voordat u ervan uitgaat dat er geen spanning is.NL 10 In de buurt van toestellen die elektromagnetische strooivelden aanmaken (bv. lastransformator, ontsteking enz.) kan het display onnauwkeurige of geblokkeerde waarden tonen. Automatische/handmatige bereik selectie Wanneer de meter wordt ingeschakeld, is het in de "Auto Ranging"-modus (automatische bereik selectie). Het apparaat detecteert automatisch het juiste meetbereik. Handmatige bereik selectie is niet mogelijk. Data houden Als de indicator tijdens de meting niet zichtbaar is, kan de meetwaarde met de HOLD-knop (4.2) worden vastgehouden. Daarna kan het meettoestel van het meetobject worden losgekoppeld en kan de waarde die de indicator weergeeft worden afgelezen. Om de meetwaarde aan de display te „bevriezen“, drukt u een keer op de functieknop HOLD. Het "H"-symbool verschijnt in het display. Voor de deactivatie nog eens de HOLD-knop indrukken. Achtergrondverlichting De achtergrondverlichting op of uit te schakelen, druk op de knop (4.1). Punt verlichting In omstandigheden met weinig licht, u verlichten het punt. Om dit te doen, drukt u op de knop (4,3). Automatische uitschakeling Als geen verdere metingen worden uitgevoerd, schakelt het apparaat automatisch na 5 minuten uit.NL 11 Meting gelijkspanning, Meting wisselspanning, Weerstandsmeting en Doorgangstest Het apparaat detecteert het voltage van gelijkstroom, afwisselend voltage of weerstand automatisch. Wisselstroom wordt gedetecteerd via de flexibele Tang. (opeenvolging: afwisselend voltage, het voltage van gelijkstroom, wisselstroom, weerstand / doorgangstest) Gelijkspanning: Bij omgekeerde polariteit wordt er op het display een "-" voor de waarde getoond. Wisselspanning/-stroom: Bij het meten van afwisselend spanning/wisselstroom, wordt de frequentie weergegeven op de secundaire display. Weerstand / Doorgangstest: Bij een weerstand is < 50 Ω hoort u een signaaltoon.

1. Schakel het apparaat in met de hoofdschakelaar (5).

2. Sluit de bananenstekker van de zwarte testkabel aan op de COM-bus en

de bananenstekker van de rode testkabel op de V-, A-, Ω-bus.

3. Raak de meetpunten met de toppen van de sonde.

4. Als de weergegeven waarde stabiliseert, leest u het display af.

Meting wisselstroom Wisselstroom metingen worden alleen uitgevoerd via de flexibele buigtang. DC metingen zijn niet mogelijk. Meet altijd uitsluitend aan een ader of een leider. Het insluiten van meer dan één leider geeft een differentiestroommeting (lijkt op het identificeren van lekstromen). Als er andere leiders met stroom in de buurt zijn, dan zouden die de meting kunnen beïnvloeden. Hou om deze reden een zo groot mogelijke afstand tot andere leiders.NL 12 Na een huidige meting duurt het enkele seconden voordat het display naar nul terugkeert. Dit effect vloeit voort uit de true RMS-functie en is normaal.

1. Schakel het apparaat in met de hoofdschakelaar (5).

2. U opent de flexibele klem door te draaien aan de bout (2).

3. Klem de draad in de opening geplaatst en sluit de flexibele klem opnieuw.

4. Als de weergegeven waarde stabiliseert, leest u het display af.

Met gelijktijdige meting van wisselstroom via de flexibele buigtang en voltage (AC/DC) of weerstand via de verbindings dozen, toont het secundaire vertoning de stroom in plaats van de frequentie en in het belangrijkste vertoning de voltage of de weerstand. (Opmerking de Fig. 4)

Reparaties aan dit toestel mogen uitsluitend door gekwalificeerde vakmensen worden uitgevoerd. De batterij(en) vervangen Zodra het batterijsymbool of BATT op het display verschijnt, vervangt u de batterij.

1. Open het batterijvak.

2. Steek de batterij in de houder en let hierbij op de juiste polariteit.

3. Sluit het batterijvak weer.

4. Breng lege batterijen op de juiste plaats binnen.

Als u het toestel langere tijd niet gebruikt, verwijder dan de batterij.NL 13 Reiniging Bij vervuilingen moet u het toestel met een vochtige doek en wat gewoon schoonmaakmiddel reinigen. Let erop, dat er geen vloeistof in het toestel komt! Geen agressieve reinigings- of oplosmiddelen gebruiken!

10. Garantie en reserveonderdelen

Voor dit toestel geldt de wettelijke garantie van 2 jaar vanaf datum van aankoop (volgens aankoopbewijs). Reparaties aan dit toestel mogen uitsluitend nog door overeenkomstig geschoold vakpersoneel worden uitgevoerd. Als er nood is aan vervangstukken of bij vragen of problemen, gelieve u te wenden tot uw gespecialiseerde handelaar of tot:

Fout- en drukfouten voorbehouden. 2017-11Bruksanvisning PAN 3000A+ Flexibel digital strömtång - True RMSSE 2
