PAN 3000A+ True RMS - Meracie zariadenia Pancontrol - Bezplatný návod na obsluhu

Typ produktu	Flexibilná digitálna ampérmetrická kliešťa True RMS
Značka	Pancontrol
Model	PAN 3000A+ True RMS
Kategória	Meracie zariadenia
Hlavné funkcie	Striedavý prúd (AC), striedavé napätie (AC), jednosmerné napätie (DC), frekvencia, odpor, kontrola spojitosti
Displej	LCD s podsvietením, 3 3/4 číslice (5999 bodov)
Rozsah merania AC prúdu	60 A / 600 A / 3000 A (podľa frekvencie)
Rozsah merania AC/DC napätia	6 V / 60 V / 600 V
Rozsah merania odporu	6 kΩ / 60 kΩ / 600 kΩ / 6 MΩ
Merateľná frekvencia	40 Hz - 10 kHz (napätie) / 40 Hz - 1 kHz (prúd)
Kategória prepätia	CAT IV 600 V
Maximálne napätie voči zemi	600 V
Vstupná impedancia	2 MΩ
Výber rozsahu	Automatický (bez manuálneho výberu)
Funkcia HOLD	Áno (zmrazenie nameranej hodnoty)
Podsvietenie / Bodové osvetlenie	Áno
Automatické vypnutie	Po cca 5 minútach nečinnosti
Rozmery (D x Š x V)	178 x 324 x 30 mm
Hmotnosť	220 g (s batériami)
Napájanie	3 batérie AAA 1.5 V
Podmienky používania	0 °C až 40 °C, vlhkosť < 80 %
Údržba a čistenie	Čistiť vlhkou handričkou a jemným čistiacim prostriedkom; nepoužívať rozpúšťadlá
Bezpečnosť	Dvojitá izolácia, dodržiavajte pokyny v návode, nepoužívať ak je poškodený
Záruka	2 roky zákonná
Náhradné diely a opraviteľnosť	Opravy vykonáva kvalifikovaný personál; kontaktujte predajcu alebo KRYSTUFEK.at

Často kladené otázky - PAN 3000A+ True RMS Pancontrol

Ako merať striedavý prúd flexibilnou kliešťou?

Otvorite flexibilnú kliešťu otočením skrutky, umiestnite ju okolo jedného vodiča a potom ju zatvorte. Prístroj automaticky detekuje AC prúd. Hodnota sa zobrazí po stabilizácii.

Čo znamená symbol 'OL' na displeji?

Symbol OL (OverLoad) znamená preťaženie: nameraná hodnota presahuje maximálny rozsah prístroja. Znížte rozsah alebo použite prístroj vhodný na vyššie meranie.

Ako vymeniť batérie v PAN 3000A+?

Vypnite prístroj a odpojte meracie káble. Otvorte priestor pre batérie na zadnej strane, vymeňte 3 batérie AAA pri dodržaní polarity a potom priestor zatvorte.

Prístroj sa nezapína, čo robiť?

Skontrolujte, či sú batérie správne vložené a či nie sú vybité. Ak bliká symbol batérie, vymeňte ich. Ak problém pretrváva, kontaktujte zákaznícky servis.

Môžem touto kliešťou merať jednosmerný prúd?

Nie, flexibilná kliešťa PAN 3000A+ meria iba striedavý prúd (AC). Na jednosmerný prúd použite iný vhodný prístroj.

Ako používať funkciu HOLD?

Stlačte tlačidlo HOLD (zvyčajne označené H) na zmrazenie zobrazenej hodnoty. Zobrazí sa symbol 'H'. Opätovným stlačením funkciu vypnete.

Aká je maximálna napätie, ktoré môžem merať?

Maximálne merateľné napätie je 600 V AC alebo DC. Nikdy neprekračujte túto hodnotu. Kategória prepätia je CAT IV 600 V.

Ako čistiť prístroj?

Použite jemnú handričku mierne navlhčenú trochou domáceho čistiaceho prostriedku. Vyhnite sa rozpúšťadlám a uistite sa, že do prístroja nevnikne žiadna tekutina.

Sekundárny displej zobrazuje frekvenciu, čo robiť ak chcem vidieť niečo iné?

V režime napätia alebo AC prúdu sekundárny displej zobrazuje frekvenciu. Ak meriate súčasne prúd a napätie, sekundárny displej zobrazuje prúd. Výber je automatický.

Čo robiť, ak prístroj v blízkosti transformátorov zobrazuje nesprávnu hodnotu?

Silné elektromagnetické polia môžu narušiť meranie. Vzdiaľte prístroj od zdrojov rušenia (transformátory, zváračky atď.), aby ste dosiahli spoľahlivé údaje.

NÁVOD NA OBSLUHU PAN 3000A+ True RMS Pancontrol

Návod na používanie PAN 3000A+

Flexibilné digitálne kliešte na meranie prúdu - True RMS

OBSAH

Ďakujeme vám, že ste sa rozhodli pre prístroj PANCONTROL. PANCONTROL značky je k dispozícii od roku 1986 pre praktické, lacné a profesionálne meracie prístroje. Želáme vám veľa radosti s vaším novým prístrojom a sme presvedčení, že vám bude dobre slúžiť dlhé roky.

Prosím, prečítajte si pred prvým použitím prístroja pozorne celý návod na použitie, aby ste sa oboznámili so správnym obsluhovaním prístroja a vyhli sa chybnej obsluhe. Rešpektujte predovšetkým všetky bezpečnostné pokyny. Ich nerešpektovanie môže spôsobit poškodenia prístroja a zdravia.

Starostlivo uschovajte tento návod na používanie, aby ste v ňom mohli listovať aj neskôr alebo aby ste ho mohli odovzdať spolu s prístrojom inej osobe.

PAN 3000A+ je inteligentný, pružný aktuálne merania tel'a. To automaticky detekovat' prichádzajúce signály bez toho, aby používatel' musel vybrat' funkciu merania alebo meracieho rozsahu.

Funkcie: striedavý prúd, striedavé napätie, DC napätia, frekvencie, odolnosť a skúška prechodu

Technický pokrok sa môže menit.

2. Obsah dodávky

1. Merací prístroj
2. Skúšobné káble
3. Batéria 7batérie)
4. Návod na používanie

+by ste zaručili bezpečné používanie prístroja9 postupujte9 prosím9 podľa všetkých bezpečnostných pokynov a pokynov na obsluhu uvedených v tomto návode.

• Pred použitím sa uistite9 či sú skúšobné káble a prístroj nepoškodené a či fungujú bezchybne. 7napr. na známych zdrojoch napätia).
• Prístroj sa nesmie používat'9 ked' sú kryt alebo skúšobné káble poškodené9 ked' vypadne jedna alebo viaceré funkcie9 ked' sa nezobrazí žiadna funkcia alebo ked' sa domnievate9 že niečo nie je v poriadku.
• Ked' sa nedá zaručit' bezpečnost' používatel'a9 musí sa prístroj uviest' do nečinnosti a zabezpečit' proti použitiu.
• Pri používaní prístroja sa smiete dotýkať skúšobných káblov iba za úchopy za ochranou prstov – nedotýkajte sa skúšobných hrotov.
• Nikdy sa neuzemňujte pri vykonávaní elektrických meraní. Nedotýkajte sa žiadnych voľne ležiacich kovových rúr9 armatúr atď.9 ktoré môžu mať potenciál uzemnenia. Zachovajte izoláciu vášho tela suchým oblečením9 gumenými topánkami9 gumenými podložkami alebo inými schválenými izolačnými materiálmi.

• Ωmiestnite prístroj tak9 aby nebolo ovládanie deliacich zariadení k sieti stážené.

• Neprivedte nikdy k meraciemu prístroju napätia alebo prúdy9 ktoré prekračujú maximálne hodnoty uvedené na prístroji.

• Ked' sa na ukazovateli objaví symbol batérie9 ihned'9 prosím9 vymeňte batériu.
• <ždy vypnite spotrebič a odstrániť test vedie zo všetkých zdrojov napätia pred otvorením zariadenia na výmenu batérie alebo poistka.
• Nikdy nepoužívajte merací prístroj s odstráneným zadným krytom alebo otvoreným priečinkom na batérie alebo poistky.
• Nepoužívajte prístroj v prírode9 vo vlhkom prostredí alebo v prostrediach9 ktoré sú vystavené silným kolísaniam teploty.
• Neuskladňujte prístroj na mieste s priamym slnečným žiarením.
• Ked' prístroj nepoužívate dlhší čas9 vyberte batériu.
• Ked' sa prístroj modifikuje alebo zmení9 nie je už zaručená jeho prevádzková bezpečnosť. K tomu ešte zanikajú všetky nároky na garanciu a záruku.

4. Vysvetlenie symbolov na prístroji

CE	Zhoda so smernicou EÚ o nízkom napätí 7EN-61010)
	Nebezpečenstvo! Rešpektujte pokyny uvedené v návode na používanie!
	Tento výrobok sa nemôže na konci jeho životnosti zlikvidovať v normálnom domovom odpade9 ale musí sa odovzdať na zbernom mieste pre recykláciu elektrických a elektronických prístrojov.
	Ochranná izolácia: <šetky časti9 ktoré vedú napätie9 sú dvojitíc izolované.
	Pozor! Nebezpečné napätie! Nebezpečenstvo zásahu elektrickým prúdom.
C+T I<	Prístroj je určený na merania na zdroji inštalácie nízkeho napätia. Príkladom sú počítania a merania na primárnych zariadeniach nadprúdovej ochrany a prístrojoch kruhového ovládania.

Pre batérie

Symbol uzemnenia 7max. napätie proti zemi)

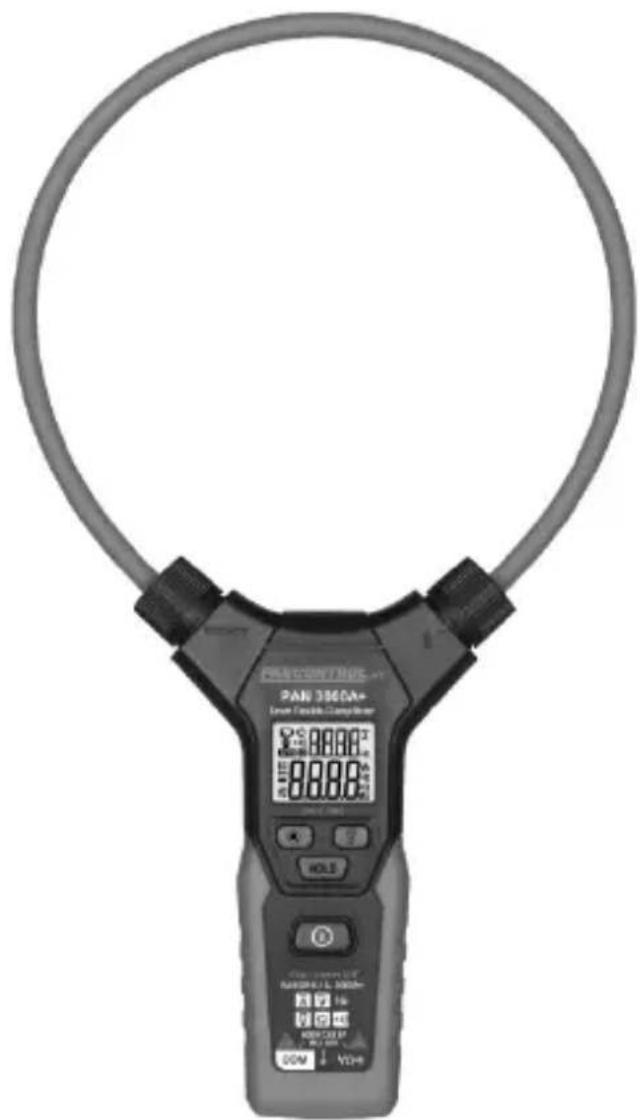

1. Pružná svorka
2. Ωzavretie
3. Hlavný displej / Sekundárny displej 7v malom množstve)
4. Funkčné tlačidlá

4.1 Osvetlenie pozadia
4.2 Zadržanie údajov
4.3 Bod osvetlenie

Zobrazenie prevádzky / +utomatické vypnutie

Skúška prechodu aktívna

Zadržanie údajov

Ω Meranie odporu

Hz Meranie frekvenčného

A Meranie striedavého prúdu

V Meranie jednosmerného napätia / Meranie striedavého napätia

OL Zobrazenie preťaženia

Sekundárny displej (v malom množstve)

Toto zariadenie nepoužíva všetky symboly znázornené na obrázku.

7. Technické údaje

Skúška prechodu Ak Ω rezistor < 50, budete počut' pípnutie.

Skúšobný prúd ca. 1 mA

Vstupná impedancia 2 MΩ

Nadmorskej výšky max. 2000 m

Podmienky uskladnenia -10 - 60°C (14 - 140°F) (Vyberte batériu, ak

Vlhkost' vzduchu > 80%)

*) Údaje pre ostatné frekvencie je momentálne nedostupná.

Presnost' v závislosti od pozície

(Poznámka: Fig. 3)

Meranie polohy Odchýlka

A 35 mm ±0.5%

B 50 mm ±1.5%

C 60 mm ±2.0%

D >60 mm ±5.0%

8. Ovládanie

Všeobecné informácie

Merací prístroj vždy vypnite (OFF), ked' ho nepoužívate.

Pozrite si skice na prvých stránkach tohto manuálu.

Prepnutie zariadenia alebo vypnút stlačením hlavného vypínača (5) kým sa ozve krátke pípnutie.

Pozor!

Nemerajte žiadne napätia počas toho, keď sa na spínacom obvode zapína alebo vypína motor. Toto môže viest k veľkým nárastom napätia, a tým k poškodeniu meracieho prístroja.

Nebezpečenstvo zásahu elektrickým prúdom. Skúšobné hroty možno nebudú dostatočne dlhé na to, aby sa v niektorých 230 V zásuvkách dotkli častí, ktoré vedú napätie, pretože tieto sú vmontované veľmi hlboko. Ako výsledok sa môže zobrazit 0 Voltov, hoci v skutočnosti je prítomné napätie. Óistite sa, že sa skúšobné hroty dotkli kovových kontaktov v zásuvke predtým, než budete vychádzať z faktu, že tu nie je prítomné žiadne napätie.

< blízkosti prístrojov, ktoré vytvárajú elektromagnetické rozptylové polia (napr. zvárací transformátor, zapal'ovanie atd')., môže displej zobrazovať nepresné alebo skreslené hodnoty.-

Ked' meter je zapnuté, je to v "+uto Ranging" režim (automatické prepínanie rozsahu výberu). Prístroj automaticky zistí vhodný merací rozsah. Ručné rozsah výberu nie je možné.

Zadržanie-údajov-

Ked' sa zobrazovaný údaj nedá počas merania rozpoznať, možno nameranú hodnotu zadržať tlačidlom HOLD (4.2). Potom možno merací prístroj oddialiť od meraného objektu a odčítať hodnotu, ktorá je uložená v zobrazení displeja. +by ste nameranú hodnotu nechali na displeji „zamrznút“, stlačte jedenkrát funkčné tlačidlo HOLD. Na displeji sa objaví "H" symbol. Na deaktivovanie stlačte ešte raz tlačidlo HOLD.

Osvetlenie-pozadia-

+k chcete zapnút alebo vypnút podsvietenie, stlačte tlačidlo (4.1).

Bod-osvetlenie-

+k sú vykonávané žiadne d'alšie merania, prístroj sa vypne automaticky po 5 minút.

Meranie-jednosmerného-napätia,-Meranie-striedavého-napätia,-Meranie-odporu-a-Skúška-prechodu-

Prístroj rozpozná jednosmerného elektrického napätia, striedavé napätie alebo odpor automaticky. Striedavý prúd je detekovaný cez flexibilné kliešte.

(Sekvencie: striedavého napätia, jednosmerného elektrického napätia, striedavý prúd, odpor alebo / skúška prechodu )

Jednosmerné napätie: Pri opačnej polarite sa na displeji zobrazí pred hodnotou "-".

Odpor / Skúška prechodu: Ak Ω rezistor < 50, budete počut' pípnutie.

1. Zapnite prístroj s hlavného vypír
2. Pripojte banánový kolík čierneho skúšobného kábla k zdierke COM a banánový kolík červeného skúšobného kábla k zdierke V-, A-, Ω.
3. Touch body merania sondy tipy.
4. Ked' sa zobrazená hodnota stabilizuje, odčítajte ju z displeja.

Meranie-striedavého-prúdu-

Striedavý prúd merania sa realizujú iba cez flexibilné kliešte. DC merania nie sú možné.

Merajte vždy iba na jednej žile, resp. na jednom vodiči. Zahrnutie viac ako jedného vodiča udáva nameranie rozdielového prúdu (podobné stotožneniu sa s prúdeniami netesnostou).

Ak sú v blízkosti iné vodiče, ktorými preteká prúd, mohli by tieto toto meranie ovplyvnit. Z tohto dôvodu udržujte podľa možnosti veľký odstup od iných vodičov.

Po meranie prúdu, to trvá niekol'ko sekúnd na zobrazenie vrátit' na nulu. Tento efekt je výsledkom funkciu true RMS a je normálne.

1. Zapnite prístroj s hlavného vypínača (5).
2. Otvoríte pružná svorka otáčaním skrutky (2).
3. Svorka drôt umiestnené pri otváraní a opät zatvorili pružná svorka.
4. Ked' sa zobrazená hodnota stabilizuje, odčítajte ju z displeja.

So simultánne meranie striedavého prúdu cez flexibilné kliešte a napätia 7+C/DC) alebo odpor prostredníctvom pripojenia zásuvky9 sekundárny displej zobrazuje aktuálnu namiesto frekvencie a na hlavnom displeji9 napätie alebo odpor.

7Poznámka: Fig. 4)

9. Údržba

<ykonávať opravy na tomto prístroji môžu iba kvalifikovaní odborníci.

Hned'9 ako sa na displeji objaví symbol batérie alebo B+TT9 vymeňte batériu.

1. Otvorte priehradku na batérie.
2. Nasad'te batériu do držiaka a rešpektujte správnu polaritu.
3. Zatvorte priečinok na batériu znova.
4. Zlikvidujte staré batérie ekologicky.

Ked' prístroj nepoužívate dlhší čas9 vyberte batériu.

Čistenie

Pri znečistení čistite prístroj vlhkou handrou s trochou domáceho čistiaceho prostriedku. Dávajte pozor na to9 aby do prístroja nevnikla žiadna voda! Nepožívajte žiadne agresívne čistiace a rozpúšťacie prostriedky!

10. Záruka a náhradné diely

Pre tento prístroj platí zákonná záruka 2 roky od dátumu zakúpenia (podľa pokladničného dokladu). Opravy na tomto prístroji smie vykonávať iba príslušne vyškolený odborný personál. < prípade potreby náhradných dielov9 ako aj pri otázkach alebo problémoch9 sa obrátte9 prosím9 na vášho špecializovaného obchodníka alebo na:

KRYSTUFEK.at

Dipl.Ing. Ernst KRYSTUFEK GmbH & Co KG

Chyby a tlačové chyby vyhradené.

2017-11
