Termék típusa	Nedvességmérő
Márka	Pancontrol
Modell	PAN Feuchtemesser
Kategória	Mérőeszközök
Mérési elv	Ellenállásmérés
Tápellátás	4 db 1,5 V LR44 gombelem
Kijelző	LCD
Fa mérési tartomány	6–44 %
Fa felbontás	1 %
Fa pontosság	A kijelzett érték ±2%-a
Falazat mérési tartomány	0,2–2,0 %
Falazat felbontás	0,1 %
Falazat pontosság	A kijelzett érték ±0,2%-a
Hőmérsékleti tartomány	0–50 °C / 32–122 °F
Hőmérséklet felbontás	1 °C / 1 °F
Hőmérséklet pontosság	±1 °C / ±2 °F
Elektródák	8 mm hosszú, cserélhető
Automatikus kikapcsolás	2 perc inaktivitás után
Háttérvilágítás	Igen, kapcsolható
Funkciók	Fa/falazat nedvességmérés, hőmérséklet °C/°F, automatikus kikapcsolás
Karbantartás	Nedves ruhával és enyhe tisztítószerrel tisztítsa; szükség esetén cserélje ki az elemeket és a mérőhegyeket
Biztonság	Kettős szigetelés, CE (EN-61010) megfelelőség; ne használja, ha a ház sérült
Pótalkatrészek	Cserélhető mérőhegyek
Garancia	2 év jogi garancia a vásárlás dátumától
Általános információk	Használati utasítás több nyelven elérhető; gyártó: KRYSTUFEK.at

Gyakran ismételt kérdések - PAN Feuchtemesser Pancontrol

Hogyan kapcsoljam be a készüléket?

Távolítsa el a védőkupakot, és csatlakoztassa a készülék aljába. A készülék automatikusan bekapcsol. Kikapcsoláshoz helyezze vissza a kupakot.

Hogyan mérjem a fa nedvességtartalmát?

Nyomja meg röviden a MODE gombot a fa üzemmód kiválasztásához. Nyomja a mérőhegyeket merőlegesen a fa szálaira, a lehető legmélyebben. Várja meg, amíg az érték stabilizálódik a kijelzőn.

Hogyan válthatok °C és °F között?

Tartsa lenyomva a MODE gombot 2 másodpercig a °C és °F közötti váltáshoz.

Hogyan kapcsoljam be/ki a háttérvilágítást?

Nyomja meg röviden a főkapcsolót a háttérvilágítás be- vagy kikapcsolásához.

Hogyan kapcsoljam ki az automatikus kikapcsolást?

Nyomja meg egyszerre a MODE gombot és a főkapcsolót. Az automatikus kikapcsolás ekkor deaktiválódik a készülék kézi kikapcsolásáig.

Mikor kell kicserélni az elemeket?

Cserélje ki az elemeket, amint a gyenge elem jelzés vagy a « BATT » felirat megjelenik a kijelzőn. Használjon 4 darab 1,5 V-os LR44 gombelemet a polaritás betartásával.

Hogyan cseréljem ki a mérőhegyeket?

Csavarja ki a hátlapon lévő 5 csavart, vegye ki a nyomtatott áramköri lapot, cserélje ki a tompa hegyeket, majd óvatosan csavarja vissza.

Milyen anyagokat lehet mérni?

A készülék a fűrészelt fa (karton, papír) és a megszilárdult falazat (gipsz, beton, habarcs) nedvességtartalmát méri.

Mit tegyek, ha a készülék nem kapcsol be?

Először ellenőrizze az elemek állapotát és polaritását. Győződjön meg arról, hogy a védőkupak el van távolítva. Ha a probléma továbbra is fennáll, forduljon szakszervizhez.

Hogyan tisztítsam a készüléket?

Használjon nedves ruhát kevés háztartási tisztítószerrel. Kerülje, hogy folyadék kerüljön a készülék belsejébe. Ne használjon maró hatású tisztítószereket vagy oldószereket.

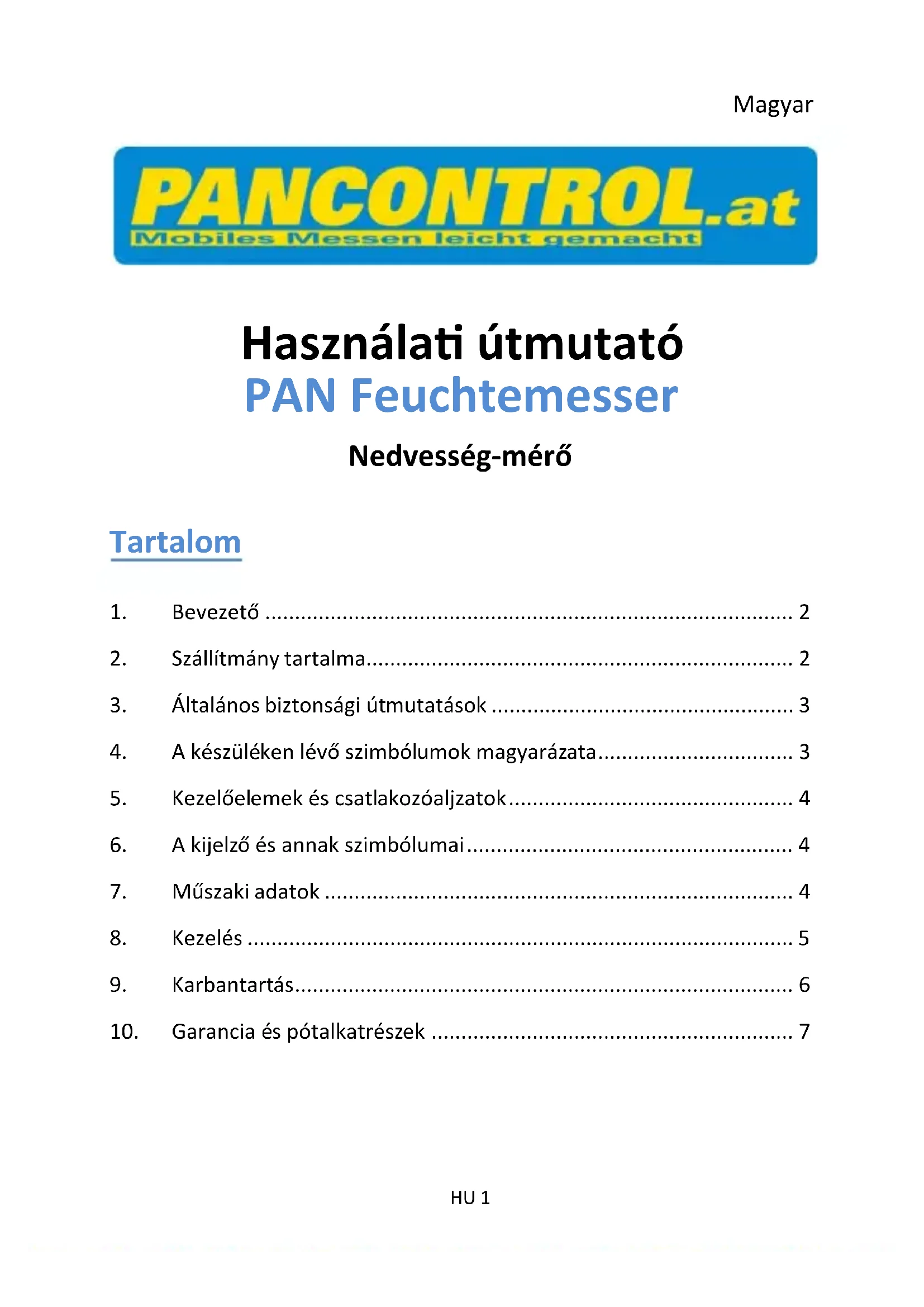

HASZNÁLATI ÚTMUTATÓ PAN Feuchtemesser Pancontrol

1. Bevezető 2
2. Szállítmány tartalma.... 2
3. Általános biztonsági útmutatások 3
4. A készüléken lévő szimbólumok magyarázata.... 3
5. Kezelőelemek és csatlakozóaljzatok.... 4
6. A kijelző és annak szimbólumai.... 4
7. Műszaki adatok 4
8. Kezelés .... 5
9. Karbantartás....6
10. Garancia és pótalkatrészek 7

1. Bevezető

Köszönjük, hogy egy PANCONTROL készüléket választott. A PANCONTROL márka gyakorlati, olcsó és szakmai mérőműszerek 1986 óta elérhető. Sok örömet kívánunk Önnek új készülékéhez és meg vagyunk arról győződve, hogy sok évek keresztül hasznos szolgálatot fog tenni.

Kérjük, olvassa el ezt a használati útmutatót a készülék első használatbavétele előtt teljesen és figyelmesen, hogy megismerje a készülék helyes használatát és elkerülje a hibás működtetést. Kövesse különösen a biztonsági útmutatókat. Ennek figyelmen kívül hagyása a készülék károsodásához, és egészségügyi sérülésekhez vezethet.

Későbbi használat, vagy a készülékkel való továbbadás céljából gondosan őrizze meg ezt a használati utasítást.

A PAN Feuchtemesser egy könnyen használható eszköz a fűrészelt fa nedvességtartalmának mérésére (karton, papír) és edzett Falazat (gipsz, beton és habarcs). A PAN Feuchtemesser közvetlenül az anyag nedvességtartalmát mutatja.

A müszaki fejlődés is megváltoztathatók.

2. Szállítmány tartalma

Kérjük ellenőrizze a szállítmány szállítás közben bekövetkezett sérüléseit, és teljességét a kicsomagolás után. Kérjük ellenőrizze a szállítmány szállítás közben bekövetkezett sérüléseit, és teljességét a kicsomagolás után.

• Mérőkészülék
• Elem(ek) (Gomb cella (ak))
• Használati útmutató

3. Általános biztonsági útmutatások

A gép biztonságos használatának biztosítása érdekében kérjük, hogy kövesse valamennyi biztonsági- és kezelési útmutatást jelen útmutatóban.

• Használata előtt a készüléket, győződjön meg arról, hogy az ép és megfelelően működik-e.
• Az eszköz már nem kell használni, ha a ház sérült, ha egy vagy több függvény sikertelen, ha nem jelenik meg, vagy ha azt gyanítja, hogy valami nincs rendben.
• Ha nem lehet garantálni a használó biztonságát, a készüléket üzemen kívül kell helyezni, és biztosítani kell, hogy senki se használja.
• Ha megjelenik az elemjel a kijelzón, kérjük, azonnal cserélje ki az elemet.
• Mindig ki elötted nyissa meg, hogy cserélje ki az akkumulátort és a biztosíték.
• Soha ne használja a mérőkészüléket eltávolított hátsó burkolattal, vagy nyitott elem- vagy biztosíték fakkal.
• Ha hosszabb ideig nem használja a készüléket, távolítsa el az elemet.
• Ha a készülék módosítva, vagy változtatva lett, az üzembiztonság már nem biztosított. Ezenfelül megszűnik minden garanciális- és szavatossági igény.

4. A készüléken lévő szimbólumok magyarázata

Egyezik az EU kisfeszültségű irányelvével (EN-61010)

Védőszigetelés: Minden feszültségvezető alkatrész duplán van szigetelve.

Ezt a terméket élettartama végén nem szabad a háztartási szeméttel együtt ártalmatlanítani, hanem az elektromos és elektronikus készülékek újrahasznosításának gyűjtőhelyén le kell adni.

Elemtartó rekesz

5. Kezelőelemek és csatlakozóaljzatok

Megjegyzés: Fig. 1

1. Mérési tippek (cserélhető)
2. Kapcsoló
3. Kijelző
4. Fő kapcsoló
5. MODE - Gomb
6. Cap

6. A kijelző és annak szimbólumai

Megjegyzés: Fig. 2

	Üzemi kijelzés
%	Anyag nedvesség
°C °F	Hómérséklet Celsius-ban vagy Fahrenheit-ban
	Fa
	Kóműves
	Elem gyenge

7. Műszaki adatok

Kijelző:

Mérési elv:

Elektródák:

Áramellátás:

Automatikus lekapcsolás:

Üzemelési feltételek / Tárolási

feltételek:

LCD

Ellenállás mérés

Hossza: 8 mm, cserélhető

4 x 1,5 V LR 44 - Gomb cella (ak)

2 Min.

0 °C a 50 °C / <85% Páratartalom

(Távolítsa el az akkumulátort, ha

Páratartalom >85%)

Funkció	Mérési terület	Felbontás	Pontosság %-ban kijelzett értékben
Fa	6 - 44%	1%	±2%
Kőműves	0,2 - 2,0%	0,1%	±0,2%
Hőmérséklet	0 a 50 °C32 a 122 °F	1 °C1 °F	±1 °C±2 °F

8. Kezelés

• Kérjük, olvassa el a vázlatokat, ez a kézikönyv első oldalain.
• Mindig kapcsolja ki a mérőkészüléket (OFF), ha nem használja.
• Mindig tartsuk tisztán és szárítva a készüléket. - Kerülje a szennyeződéseket a mérési tippek között.

Hőmérséklet

A funkció gombot MODE között válthat. °C és °F (Nyomja meg és tartsa nyomva 2 Másodperc(ek))

Háttér világítás

A háttérvilágítás be-vagy kikapcsolásához röviden nyomja meg a főkapcsolót (4).

Automatikus lekapcsolás

Ha nincs további méréseket végzik el, 2 perc után automatikusan kikapcsol a készülék.

Az MODE billentyű (5) és a fő kapcsoló (4) egyszerre történő megnyomásával az automatikus leállítás le van tiltva.

(Nyomja meg a fő kapcsolót két másodpercig - a készülék kikapcsol.)

Nedvességtartalom mérés

Útmutatás:

Tulajdonságai a fa miatt típus és a növekedés, valamint a különböző fafajták és eltérő fa hőmérséklete is szükségessé teszi, hogy korrigálja a megjelenített értékeket.

A vizsgálatokra vagy a referencia célra szolgáló méréseket ezért a szárítási és súly / kalcium-karbid módszerrel összhangban kell elvégezni.

www.screedscientist.com/screed-testing/calcium-carbide-moisture-test/

Húzzuk ki a védőburkolatot, és dugja be a készülék alsó részére.

A készülék automatikusan bekapcsol. (Ha a készülék be van kapcsolva, az utolsó érvényes beállítások megmaradnak.)

Amikor a védelmi kupak lezárul, a készülék ismét kikapcsol

• Nyomja meg röviden az MODE gombot a fa és a falazat mérése közötti váltáshoz.
• Mindig az intézkedés a fa csak a függőleges, nem párhuzamos, a rost szerkezete.
• Nyomja a mérési tippeket a lehető legmélyebb az anyagba.
  • Ha stabilizálódik a kijelzési érték, olvassa le a kijelzőt.
• Több mérés representatív adatokat szolgáltat.

9. Karbantartás

Ezen a gépen a javítási munkálatokat csak szakképzett szakemberek végezhetik el.

A mérőkészülék hibás működése esetén ellenőrizze az elem működését, és polaritását.

Az elem(ek) cseréje

Amint az elemszimbólum, vagy BATT megjelenik a kijelzón, cserélje ki az elemet.

• Nyissa ki a készüléket megfelelő csavarhúzóval. (1 Csavar(ok))
• Távolítsa el az akkumulátort.
• Helyezze be az elemet a tartóba, és ügyeljen a helyes polaritásra.

• Zárja be az elemtartó rekeszt ismét.
- Ártalmatlanítsa a kimerült elemeket környezet-kímélően.

A mérési tippek cseréje

Amikor a Szondák tompaak lettek, cserélje ki őket.

• Nyissa ki az ügy hátoldalát.(5 Csavar(ok))
- Távolítsa el az áramköri tábla. (5 Csavar(ok))
• Cserélje ki a mérési tippeket.
• Helyezze be az áramköri tábla, csavarja szorosan és csukja be a ház.

Tisztítás

Szennyeződések esetén tisztítsa meg a készüléket egy nedves kendővel, és kevés háztartási tisztítóval. Ügyeljen arra, hogy ne kerüljön folyadék a készülékbe! Ne használjon agresszív tisztító- vagy oldószereket!

10. Garancia és pótalkatrészek

Erre a készülékre a jogszabály szerinti 2 éves garancia érvényes a vásárlás dátumától (a nyugta szerint). Javításokat a készüléken csak megfelelően képzett szakszemélyzet végezhet. Pótalkatrészek szüksége esetén, valamint kérdések vagy problémák esetén forduljon a szakkereskedőjéhez:

KRYSTUFEK.at

Dipl.Ing. Ernst KRYSTUFEK GmbH & Co KG

Hiba- és nyomtatási hibájának, fenntartva.

2018-09
