Produkttyp	Feuchtigkeitsmesser
Marke	Pancontrol
Modell	PAN Feuchtemesser
Kategorie	Messgeräte
Messprinzip	Widerstandsmessung
Stromversorgung	4 Knopfzellen 1,5 V LR44
Anzeige	LCD
Messbereich Holz	6 bis 44 %
Auflösung Holz	1 %
Genauigkeit Holz	±2 % des angezeigten Werts
Messbereich Mauerwerk	0,2 bis 2,0 %
Auflösung Mauerwerk	0,1 %
Genauigkeit Mauerwerk	±0,2 % des angezeigten Werts
Temperaturbereich	0 bis 50 °C / 32 bis 122 °F
Temperaturauflösung	1 °C / 1 °F
Temperaturgenauigkeit	±1 °C / ±2 °F
Elektroden	Länge 8 mm, austauschbar
Automatische Abschaltung	Nach 2 Minuten Inaktivität
Hintergrundbeleuchtung	Ja, schaltbar
Funktionen	Feuchtigkeitsmessung Holz/Mauerwerk, Temperatur °C/°F, automatische Abschaltung
Wartung	Mit einem feuchten Tuch und mildem Reinigungsmittel reinigen; Batterien und Messspitzen bei Bedarf ersetzen
Sicherheit	Doppelte Isolierung, CE-konform (EN-61010); nicht verwenden, wenn das Gehäuse beschädigt ist
Ersatzteile	Austauschbare Messspitzen
Garantie	2 Jahre gesetzliche Garantie ab Kaufdatum
Allgemeine Informationen	Anleitung in mehreren Sprachen verfügbar; hergestellt von KRYSTUFEK.at

Häufig gestellte Fragen - PAN Feuchtemesser Pancontrol

Wie schalte ich das Gerät ein?

Entfernen Sie die Schutzkappe und stecken Sie sie in die Unterseite des Geräts. Das Gerät schaltet sich automatisch ein. Zum Ausschalten setzen Sie die Kappe wieder auf.

Wie messe ich die Holzfeuchte?

Drücken Sie kurz die MODE-Taste, um den Holzmodus auszuwählen. Stecken Sie die Messspitzen senkrecht zur Holzfaser so tief wie möglich ein. Warten Sie, bis sich der Wert auf dem Display stabilisiert hat.

Wie wechsle ich die Temperaturanzeige zwischen °C und °F?

Halten Sie die MODE-Taste 2 Sekunden lang gedrückt, um zwischen °C und °F umzuschalten.

Wie aktiviere oder deaktiviere ich die Hintergrundbeleuchtung?

Drücken Sie kurz den Hauptschalter, um die Hintergrundbeleuchtung ein- oder auszuschalten.

Wie deaktiviere ich die automatische Abschaltung?

Drücken Sie gleichzeitig die MODE-Taste und den Hauptschalter. Die automatische Abschaltung ist dann bis zum manuellen Ausschalten des Geräts deaktiviert.

Wann müssen die Batterien ersetzt werden?

Ersetzen Sie die Batterien, sobald das Symbol für schwache Batterie oder « BATT » auf dem Display erscheint. Verwenden Sie 4 Knopfzellen LR44 mit 1,5 V unter Beachtung der Polarität.

Wie tausche ich die Messspitzen aus?

Schrauben Sie die 5 Schrauben auf der Rückseite heraus, nehmen Sie die Leiterplatte heraus, ersetzen Sie die stumpfen Spitzen und schrauben Sie alles vorsichtig wieder zusammen.

Welche Materialien können gemessen werden?

Das Gerät misst die Feuchtigkeit von Schnittholz (Pappe, Papier) und gehärtetem Mauerwerk (Gips, Beton, Mörtel).

Was tun, wenn sich das Gerät nicht einschaltet?

Überprüfen Sie zuerst den Zustand und die Polarität der Batterien. Stellen Sie sicher, dass die Schutzkappe abgenommen ist. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Fachdienst.

Wie reinige ich das Gerät?

Verwenden Sie ein feuchtes Tuch mit etwas Haushaltsreiniger. Vermeiden Sie das Eindringen von Flüssigkeit in das Gerät. Verwenden Sie keine ätzenden Reinigungsmittel oder Lösungsmittel.

BEDIENUNGSANLEITUNG PAN Feuchtemesser Pancontrol

1. Einleitung .... 2
2. Lieferumfang 2
3. Allgemeine Sicherheitshinweise.... 2
4. Erläuterungen der Symbole am Gerät 3
5. Bedienelemente 4
6. Das Display und seine Symbole 4
7. Technische Daten .... 4
8. Bedienung 5
9. Instandhaltung 6
10. Gewährleistung und Ersatzteile....7

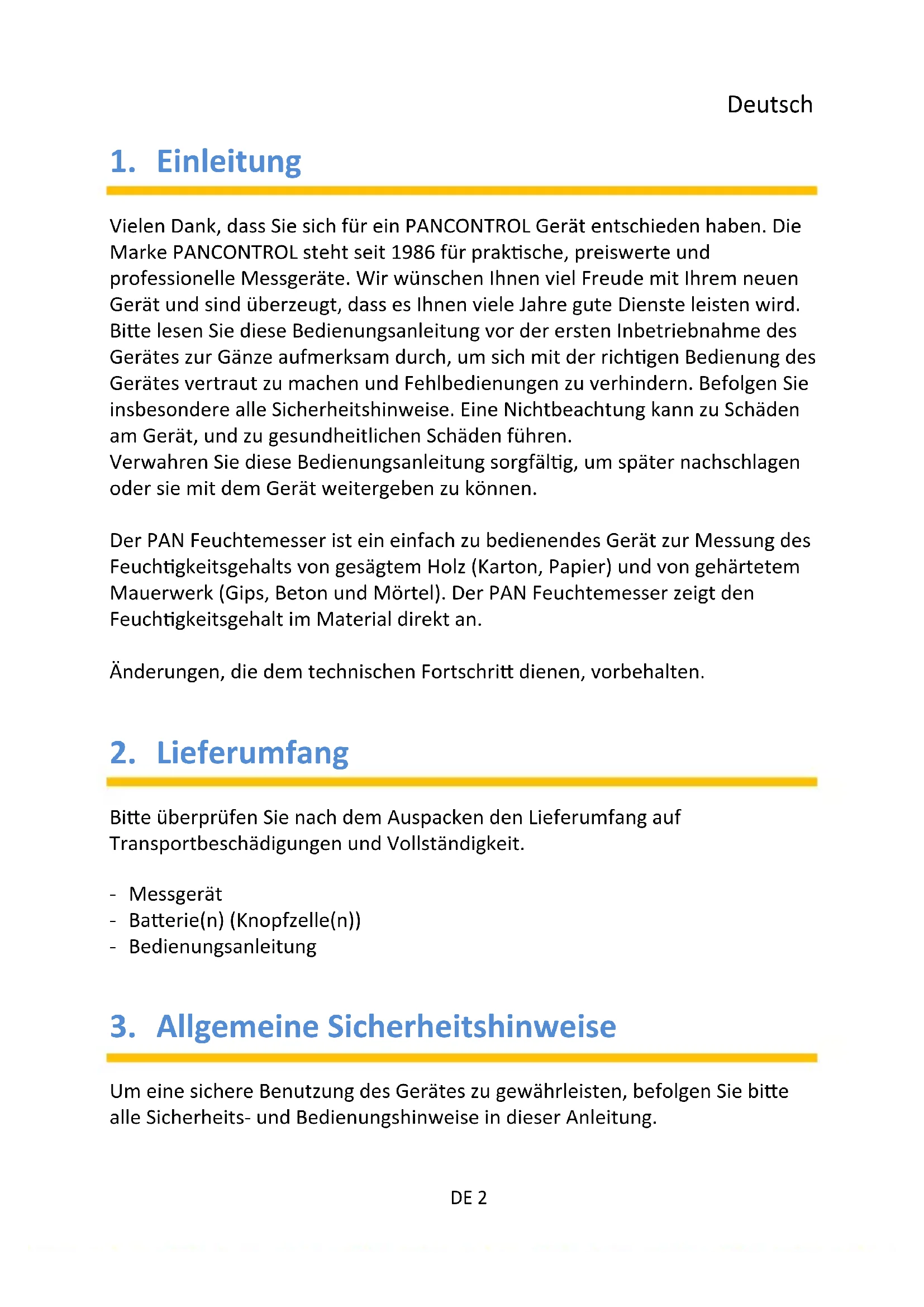

1. Einleitung

Vielen Dank, dass Sie sich für ein PANCONTROL Gerät entschieden haben. Die Marke PANCONTROL steht seit 1986 für praktische, preiswerte und professionelle Messgeräte. Wir wünschen Ihnen viel Freude mit Ihrem neuen Gerät und sind überzeugt, dass es Ihnen viele Jahre gute Dienste leisten wird. Bitte lesen Sie diese Bedienungsanleitung vor der ersten Inbetriebnahme des Gerätes zur Gänze aufmerksam durch, um sich mit der richtigen Bedienung des Gerätes vertraut zu machen und Fehlbedienungen zu verhindern. Befolgen Sie insbesondere alle Sicherheitshinweise. Eine Nichtbeachtung kann zu Schäden am Gerät, und zu gesundheitlichen Schäden führen. Verwahren Sie diese Bedienungsanleitung sorgfältig, um später nachschlagen oder sie mit dem Gerät weitergeben zu können.

Der PAN Feuchtemesser ist ein einfach zu bedienendes Gerät zur Messung des Feuchtigkeitsgehalts von gesägtem Holz (Karton, Papier) und von gehärtetem Mauerwerk (Gips, Beton und Mörtel). Der PAN Feuchtemesser zeigt den Feuchtigkeitsgehalt im Material direkt an.

Änderungen, die dem technischen Fortschritt dienen, vorbehalten.

2. Lieferumfang

Bitte überprüfen Sie nach dem Auspacken den Lieferumfang auf Transportbeschädigungen und Vollständigkeit.

• Messgerät
• Batterie(n) (Knopfzelle(n))
• Bedienungsanleitung

3. Allgemeine Sicherheitshinweise

Um eine sichere Benutzung des Gerätes zu gewährleisten, befolgen Sie bitte alle Sicherheits- und Bedienungshinweise in dieser Anleitung.

• Stellen Sie vor Verwendung des Gerätes sicher, dass das es unbeschädigt ist und einwandfrei funktioniert.
• Das Gerät darf nicht mehr benutzt werden, wenn das Gehäuse beschädigt ist, wenn eine oder mehrere Funktionen ausfallen, wenn keine Funktion angezeigt wird oder wenn Sie vermuten, dass etwas nicht in Ordnung ist.
• Wenn die Sicherheit des Anwenders nicht garantiert werden kann, muss das Gerät außer Betrieb genommen und gegen Verwendung geschützt werden.
• Wenn das Batteriesymbol in der Anzeige erscheint, erneuern Sie bitte sofort die Batterie.
• Schalten Sie das Gerät immer aus bevor Sie es zum Austauschen der Batterie öffnen.
• Verwenden Sie das Messgerät nie mit entfernter Rückabdeckung oder mit offenem Batterie- oder Sicherungsfach..
• Wenn Sie das Gerät längere Zeit nicht benutzen, entfernen Sie die Batterie.
• Wenn das Gerät modifiziert oder verändert wird, ist die Betriebssicherheit nicht länger gewährleistet. Zudem erlöschen sämtliche Garantie- und Gewährleistungsansprüche.

4. Erläuterungen der Symbole am Gerät

CE	Übereinstimmung mit der EU-Niederspannungsrichtlinie (EN-61010)
	Schutzisolierung: Alle spannungsführenden Teile sind doppelt isoliert
	Dieses Produkt darf am Ende seiner Lebensdauer nicht in den normalen Haushaltsabfall entsorgt werden, sondern muss an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.
	Batteriefach

5. Bedienelemente

siehe Fig. 1

1. Messspitzen (austauschbar)
2. Schalter
3. Anzeige
4. Hauptschalter
5. MODE - Taste
6. Schutzkappe

6. Das Display und seine Symbole

siehe Fig. 2

	Betriebsanzeige
%	Materialfeuchte
°C °F	Temperatur in Celsius oder Fahrenheit
	Holz
	Mauerwerk
	Batterie schwach

7. Technische Daten

Anzeige:	LCD
Messprinzip:	Widerstandsmessung
Elektroden:	Länge: 8 mm, austauschbar
Stromversorgung:	4 x 1,5 V LR 44 - Knopfzelle(n)
Automatische Abschaltung:	2 Min.
Betriebsbedingungen / Lagerbedingungen:	0 °C bis 50 °C / <85% Luftfeuchte (Entfernen Sie die Batterie(n) wenn Luftfeuchte >85%)

Funktion	Messbereich	Auflösung	Genauigkeit in % vom angezeigten Wert
Holz	6 - 44%	1%	±2%
Mauerwerk	0,2 - 2,0%	0,1%	±0,2%
Temperatur	0 bis 50 °C32 bis 122 °F	1 °C1 °F	±1 °C±2 °F

8. Bedienung

• Beachten Sie bitte die Skizzen auf den ersten Seiten dieser Bedienungsanleitung.
• Schalten Sie das Messgerät stets aus (OFF), wenn Sie es nicht benutzen.
• Halten Sie das Gerät stets sauber und trocken. - vermeiden Sie Schmutz zwischen den Messspitzen.

Temperatur

Mit der Funktionstaste MODE wechseln Sie zwischen °C und °F (drücken und halten 2 Sekunde(n))

Hintergrundbeleuchtung

Um die Hintergrundbeleuchtung ein- bzw. auszuschalten betätigen Sie kurz den Hauptschalter (4).

Automatische Abschaltung

Wenn keine weiteren Messungen durchgeführt werden, schaltet sich das Gerät nach 2 Minuten automatisch ab.

Durch gleichzeitiges Betätigen der MODE-Taste (5) und des Hauptschalters (4) wird die automatische Abschaltung deaktiviert.

(Betätigen Sie zwei Sekunden lang den Hauptschalter - das Gerät schaltet ab.)

Feuchtemessung

Hinweis:

Eigenschaften des Holzes aufgrund von Art und Wachstum, sowie verschiedener Holzarten und abweichender Holz-Temperaturen können es nötig machen, die angezeigten Werte zu korrigieren.

Messungen für Inspektionen oder Referenzzwecke sollten daher gemäß der Trocknungs- und Wiege / Kalzium Karbid-Methode durchgeführt werden.

www.screedscientist.com/screed-testing/calcium-carbide-moisture-test/

Ziehen Sie die Schutzkappe ab und stecken sie Sie auf die Geräteunterseite.

Das Gerät schaltet sich automatisch ein. (Beim Einschalten des Gerätes, werden die zuletzt gültigen Einstellungen beibehalten.)

Beim Schließen der Schutzkappe wird das Gerät wieder ausgeschaltet

• Drücken Sie kurz die MODE-Taste, um zwischen der Messung von Holz und Mauerwerk zu wechseln.
• Messen Sie in Holz immer nur senkrecht, nicht parallel, zur Faserstruktur.
• Drücken Sie die Messspitzen so tief wie möglich in das Material.
• Wenn sich der Anzeigewert stabilisiert, lesen Sie das Display ab.
• Mehrere Messungen liefern repräsentative Daten.

9. Instandhaltung

Reparaturen an diesem Gerät dürfen nur von qualifizierten Fachleuten ausgeführt werden.

Bei Fehlfunktionen des Messgeräts prüfen Sie Funktion und Polarität der Batterie.

Austauschen der Batterie(n)

Sobald das Batteriesymbol oder BATT am Display erscheint, ersetzen Sie die Batterie.

• Öffnen Sie das Gerät mit einem passenden Schraubendreher. (1 Schraube(n))
• Entnehmen Sie das Batteriegehäuse.

• Setzen Sie die Batterie in die Halterung ein und beachten Sie die richtige Polarität.

• Schließen Sie das Batteriefach wieder.

• Entsorgen Sie leere Batterien umweltgerecht.

Austausch der Messspitzen

Wenn die Messspitzen stumpf geworden sind, tauschen Sie sie aus.

• Öffnen Sie die Rückseite des Gehäuses.(5 Schraube(n))
• Entfernen Sie die Printplatte. (5 Schraube(n))
  • Tauschen Sie die Messspitzen.
• Setzen Sie die Printplatte ein, schrauben Sie sie fest und schließen Sie das Gehäuse.

Reinigung

Bei Verschmutzung reinigen Sie das Gerät mit einem feuchten Tuch und etwas Haushaltsreiniger. Achten Sie darauf, dass keine Flüssigkeit in das Gerät dringt! Keine aggresiven Reinigungs- oder Lösungsmittel verwenden!

10. Gewährleistung und Ersatzteile

Für dieses Gerät gilt die gesetzliche Gewährleistung von 2 Jahren ab Kaufdatum (lt. Kaufbeleg). Reparaturen an diesem Gerät dürfen nur durch entsprechend geschultes Fachpersonal durchgeführt werden. Bei Bedarf an Ersatzteilen sowie bei Fragen oder Problemen wenden Sie sich bitte an Ihren Fachhändler oder an:

KRYSTUFEK.at

Dipl.Ing. Ernst KRYSTUFEK GmbH & Co KG

AUSTRIA, A-1230 Wien, Pfarrgasse 79

Tel [phone], Fax [phone]

[e-mail], www.krystufek.at

Irrtum und Druckfehler vorbehalten.

2018-09
