Produkttyp	Fuktmätare
Varumärke	Pancontrol
Modell	PAN Feuchtemesser
Kategori	Mätutrustning
Mätprincip	Resistansmätning
Strömförsörjning	4 st 1,5 V LR44 knappceller
Display	LCD
Mätområde trä	6 till 44 %
Upplösning trä	1 %
Noggrannhet trä	±2 % av visat värde
Mätområde murverk	0,2 till 2,0 %
Upplösning murverk	0,1 %
Noggrannhet murverk	±0,2 % av visat värde
Temperaturområde	0 till 50 °C / 32 till 122 °F
Temperaturupplösning	1 °C / 1 °F
Temperaturnoggrannhet	±1 °C / ±2 °F
Elektroder	Längd 8 mm, utbytbara
Automatisk avstängning	Efter 2 minuters inaktivitet
Bakgrundsbelysning	Ja, omkopplingsbar
Funktioner	Fuktmätning trä/murverk, temperatur °C/°F, automatisk avstängning
Underhåll	Rengör med en fuktig trasa och ett milt rengöringsmedel; byt batterier och mätspetsar vid behov
Säkerhet	Dubbelisolering, CE-godkänd (EN-61010); använd inte om höljet är skadat
Reservdelar	Utbytbara mätspetsar
Garanti	2 års lagstadgad garanti från inköpsdatum
Allmän information	Bruksanvisning tillgänglig på flera språk; tillverkad av KRYSTUFEK.at

Vanliga frågor - PAN Feuchtemesser Pancontrol

Hur slår jag på enheten?

Ta bort skyddslocket och sätt in det i undersidan av enheten. Enheten startar automatiskt. För att stänga av, sätt tillbaka skyddslocket.

Hur mäter jag fukthalten i trä?

Tryck kort på MODE-knappen för att välja träläge. Tryck in mätspetsspetsarna vinkelrätt mot träfibrerna så djupt som möjligt. Vänta tills värdet stabiliseras på displayen.

Hur ändrar jag temperaturvisningen till °C eller °F?

Håll MODE-knappen intryckt i 2 sekunder för att växla mellan °C och °F.

Hur aktiverar eller inaktiverar jag bakgrundsbelysningen?

Tryck kort på huvudströmbrytaren för att slå på eller stänga av bakgrundsbelysningen.

Hur stänger jag av den automatiska avstängningen?

Tryck samtidigt på MODE-knappen och huvudströmbrytaren. Den automatiska avstängningen är då avaktiverad tills enheten stängs av manuellt.

När ska jag byta batterier?

Byt batterier så snart symbolen för svagt batteri eller 'BATT' visas på displayen. Använd 4 st 1,5 V LR44 knappceller med rätt polaritet.

Hur byter jag mätspetsarna?

Skruva loss de 5 skruvarna på baksidan, ta bort kretskortet, byt ut de slöa spetsarna och stäng sedan genom att skruva försiktigt.

Vilka material kan jag mäta?

Enheten mäter fukthalt i sågat trä (kartong, papper) och i härdat murverk (gips, betong, murbruk).

Vad gör jag om enheten inte startar?

Kontrollera först batteriernas skick och polaritet. Se till att skyddslocket är avtaget. Om problemet kvarstår, kontakta en specialist.

Hur rengör jag enheten?

Använd en fuktig trasa med lite hushållsrengöring. Undvik att vätska tränger in i enheten. Använd inte frätande rengöringsmedel eller lösningsmedel.

BRUKSANVISNING PAN Feuchtemesser Pancontrol

1. Inledning 2
2. I leveransen ingår: 2
3. Allmänna säkerhetsanvisningar.... 2
4. Förklaring av symbolerna på instrumentet 3
5. Reglage och anslutningar .... 3
6. Displayen och dess symboler .... 4
7. Tekniska data .... 4
8. Användning 5
9. Underhåll 6
10. Garanti och reservdelar....7

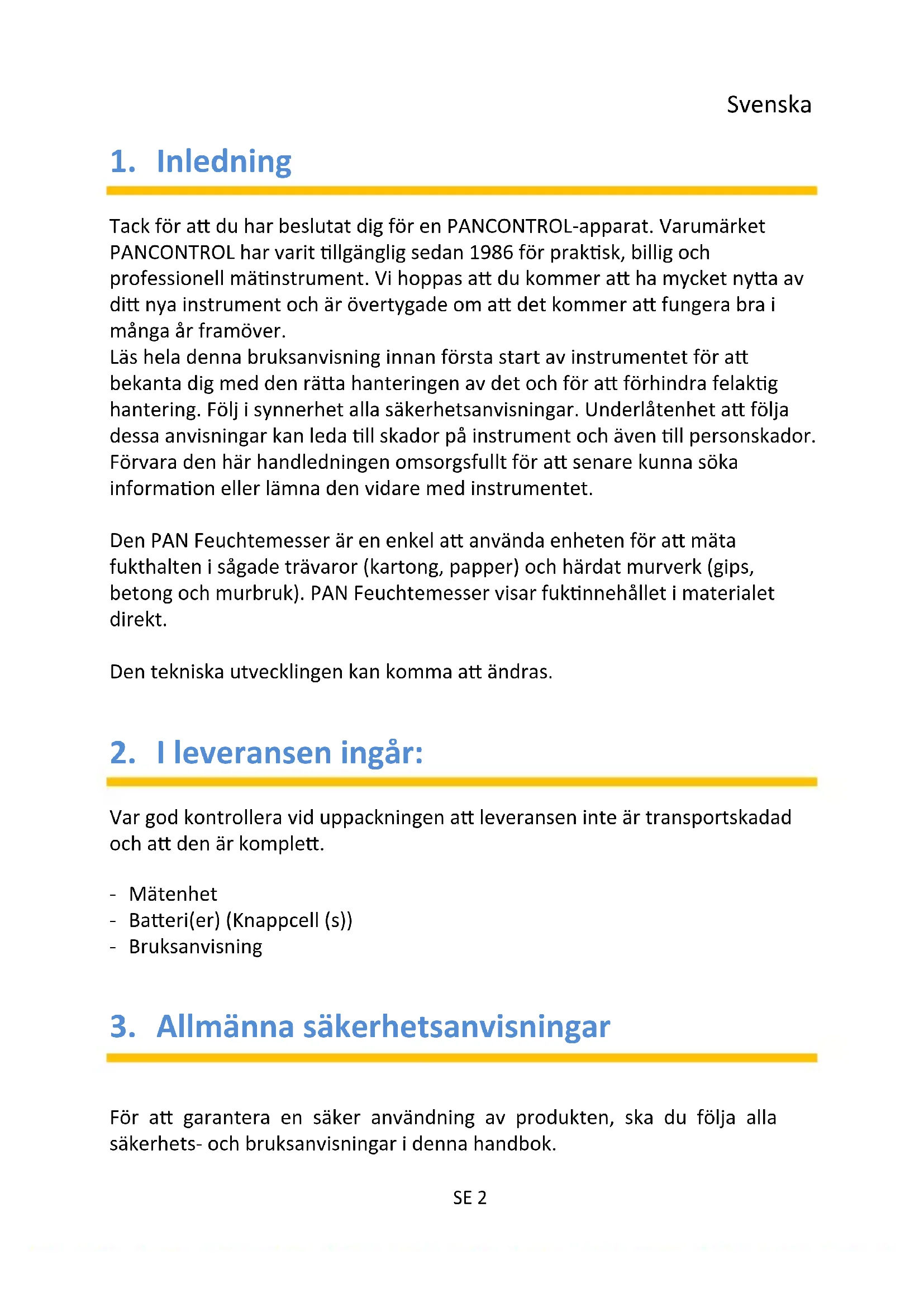

1. Inledning

Tack för att du har beslutat dig för en PANCONTROL-apparat. Varumärket PANCONTROL har varit tillgänglig sedan 1986 för praktisk, billig och professionell mätinstrument. Vi hoppas att du kommer att ha mycket nytta av ditt nya instrument och är övertygade om att det kommer att fungera bra i många år framöver.

Läs hela denna bruksanvisning innan första start av instrumentet för att bekanta dig med den rätta hanteringen av det och för att förhindra felaktig hantering. Följ i synnerhet alla säkerhetsanvisningar. Underlåtenhet att följa dessa anvisningar kan leda till skador på instrument och även till personskador. Förvara den här handledningen omsorgsfullt för att senare kunna söka information eller lämna den vidare med instrumentet.

Den PAN Feuchtemesser är en enkel att använda enheten för att mäta fukthalten i sågade trävaror (kartong, papper) och härdat murverk (gips, betong och murbruk). PAN Feuchtemesser visar fuktinnehållet i materialet direkt.

Den tekniska utvecklingen kan komma att ändras.

2. I leveransen ingår:

Var god kontrollera vid uppackningen att leveransen inte är transportskadad och att den är komplett.

• Mätenhet
• Batteri(er) (Knappcell (s))
• Bruksanvisning

3. Allmänna säkerhetsanvisningar

För att garantera en säker användning av produkten, ska du följa alla säkerhets- och bruksanvisningar i denna handbok.

• Innan du använder enheten, kontrollera att det är intakt och fungerar.
• Enheten måste inte längre användas om höljet är skadad, om en eller flera funktioner misslyckas om ingen funktion visas, eller om du misstänker att något inte är rätt.
• Om användarens säkerhet inte kan garanteras måste instrumentet tas ur drift och säkras mot användning.
• Om batterisymbolen visas i displayen, ska du omedelbart byta batteri.
• Alltid stänga av strömmen innan du öppna den för att ersätta batteriet eller säkringen.
• Använd aldrig mätinstrumentet om den bakre luckan är borttagen eller med öppen batterilucka eller säkringsfack..
• Om du inte använder instrumentet under längre tid, ta bort batteriet.
• Om instrumentet modifieras eller ändras kan driftsäkerheten inte längre garanteras. Dessutom faller samtliga garanti- och kvalitetsanspråk bort.

4. Förklaring av symbolerna på instrumentet

I enlighet med EU-lågspänningsdirektivet (EN 61010)

Skyddsisolering: Alla spänningsförande delar är dubbelisolerade

Denna produkt får inte slängas bland vanligt hushållsavfall, utan ska lämnas på en återvinningsstation för elektrisk och elektronisk utrustning.

Batterifacket

5. Reglage och anslutningar

Obs Fig. 1

1. Mät tips (utbytbara)
2. switch
3. Indikering
4. Huvudströmbrytaren
5. MODE - Knappen
6. Cap

6. Displayen och dess symboler

Obs Fig. 2

	Driftsdisplay
%	Material fukt
°C °F	Temperatur i Celsius eller Fahrenheit
	Wood
	Frimureriet
	Lågt batteri

7. Tekniska data

Indikering:	LCD
Mätprincip:	Motständsmätning
Elektroder:	Längd: 8 mm, utbytbara
Strömförsörjning:	4 x 1,5 V LR 44 - Knappcell (s)
Automatisk avstängning:	2 Min.
Driftsförhållanden / Lagringsförhållanden:	0 °C till 50 °C / <85% Luftfuktighet(Ta bort batteriet om Luftfuktighet >85%)

Funktion	Mätområde	Upplösning	Noggranhet i % avvisat mätvärde
Wood	6 - 44%	1%	±2%
Frimureriet	0,2 - 2,0%	0,1%	±0,2%
Temperatur	0 till 50 °C32 till 122 °F	1 °C1 °F	±1 °C±2 °F

8. Användning

• Se skisser på de första sidorna av denna handbok.
• Stäng av (OFF) instrumentet när det inte används.
• Håll alltid apparaten ren och torr. - Undvik smuts mellan mät tips.

Temperatur

Med funktionsknappen MODE växlar du mellan °C och °F (Tryck och håll ned 2 Andra(s))

Bakgrundsbelysning

Om du vill slå på eller av bakgrundsbelysningen trycker du kort på huvudströmbrytaren (4).

Automatisk avstängning

Om ingen ytterligare mätningar utförs skall stängs enheten av automatiskt efter 2 minuter.

Genom att samtidigt trycka på MODE-tangenten (5) och huvudströmbrytaren (4), är den automatiska avstängningen inaktiverad.

(Tryck på huvudströmbrytaren i två sekunder - enheten stängs av.)

Fuktmätning

Upplysning:

Virkets egenskaper på grund av typ och tillväxt, samt olika träslag och varierande virkes temperaturer kan göra det nödvändigt att korrigera de värden som visas.

Mätningar för inspektioner eller referensändamål bör därför utföras i enlighet med torknings-och vägnings-/kalcium hårdmetall metoden.

www.screedscientist.com/screed-testing/calcium-carbide-moisture-test/

Ta bort skyddslocket och Anslut det till apparatens undersida.

Enheten slås på automatiskt. (När enheten är påslagen behålls de senaste giltiga inställningarna.)

När skyddslocket är stängt stängs enheten av igen

- Tryck kort på MODE-tangenten för att växla mellan mätning av trä och murverk.

• Mäta alltid i trä endast i lodlinjen, inte parallellen, till fibern strukturerar.
• Tryck in mätspetsarna så djupt som möjligt i materialet.
• Läs av displayen, när det visade värdet stabiliseras.
• Flera mätningar ger representativa data.

9. Underhåll

Reparationer på detta instrument endast utföras av kvalificerad fackpersonal. Vid felfunktioner hos mätinstrumentet kontrolleras Funktion och polaritet på batteriet.

Utbyte av batteri(er)

Så snart batterisymbolen eller BATT visas på displayen ska batteriet bytas ut.

• Öppna enheten med en lämplig skruvmejsel.
  (1 Skruv(ar))
  • Ta bort batterihöljet.
• Sätt i batteriet i hållaren, och kontrollera att polariteten är riktig.
• Stäng batterifacket igen.
• Kassera förbrukade batterier enligt gällande bestämmelser.

Byte av mätspetsar

När sonderna har blivit trubbiga, Byt ut dem.

• Öppna höljets baksida.(5 Skruv(ar))
  • Ta bort kretskortet. (5 Skruv(ar))
• Byt ut mätspetsarna.
• Sätt i kretskortet, skruva fast det ordentligt och Stäng höljet.

Rengöring

Om instrumentet blir smutsigt rengörs det med en fuktig trasa och lite vanligt rengöringsmedel. Se upp så att ingen fukt tränger in i instrumentet! Använd inga aggresiva rengörings- eller lösningsmedel!

10. Garanti och reservdelar

För detta instrument gäller lagstadgad garanti på 2 år från inköpsdatum (enl. inköpskvitto). Reparationer får endast utföras av utbildad fackpersonal. Vid behov av reservdelar, eller vid frågor eller problem, kontakta din återförsäljare eller:

KRYSTUFEK.at

Dipl.Ing. Ernst KRYSTUFEK GmbH & Co KG

Fel och tryckfel reserverade.

2018-09
