| Type de produit | Compteur d'humidité |
| Marque | Pancontrol |
| Modèle | PAN Feuchtemesser |
| Catégorie | Équipements de mesure |
| Principe de mesure | Mesure de la résistance |
| Alimentation | 4 piles bouton 1,5 V LR44 |
| Affichage | LCD |
| Plage de mesure bois | 6 à 44 % |
| Résolution bois | 1 % |
| Précision bois | ±2 % de la valeur affichée |
| Plage de mesure maçonnerie | 0,2 à 2,0 % |
| Résolution maçonnerie | 0,1 % |
| Précision maçonnerie | ±0,2 % de la valeur affichée |
| Plage de température | 0 à 50 °C / 32 à 122 °F |
| Résolution température | 1 °C / 1 °F |
| Précision température | ±1 °C / ±2 °F |
| Électrodes | Longueur 8 mm, interchangeables |
| Coupure automatique | Après 2 minutes d'inactivité |
| Rétro-éclairage | Oui, commutable |
| Fonctions | Mesure d'humidité bois/maçonnerie, température °C/°F, arrêt automatique |
| Entretien | Nettoyer avec un chiffon humide et un détergent doux ; remplacer les piles et les pointes de mesure si nécessaire |
| Sécurité | Double isolation, conforme CE (EN-61010) ; ne pas utiliser si le boîtier est endommagé |
| Pièces détachées | Pointes de mesure interchangeables |
| Garantie | 2 ans légale à compter de la date d'achat |
| Informations générales | Notice disponible en plusieurs langues ; fabriqué par KRYSTUFEK.at |
FOIRE AUX QUESTIONS - PAN Feuchtemesser Pancontrol
Questions des utilisateurs sur PAN Feuchtemesser Pancontrol
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre équipements de mesure au format PDF gratuitement ! Retrouvez votre notice PAN Feuchtemesser - Pancontrol et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PAN Feuchtemesser de la marque Pancontrol.
MODE D'EMPLOI PAN Feuchtemesser Pancontrol
Manuel d'instructions
PAN Feuchtemesser
Compteur d'humidité
Contenu
- Introduction ...... 2
- Contenu de la livraison.... 2
- Consignes générales de sécurité .... 3
- Explications des symboles figurant sur l'appareil.... 3
- Eléments de commande et douilles de raccordement.... 4
- L'écran et ses symboles.... 4
- Caractéristiques techniques .... 5
- Utilisation....5
- Maintenance....7
- Garantie et pièces de rechange....8

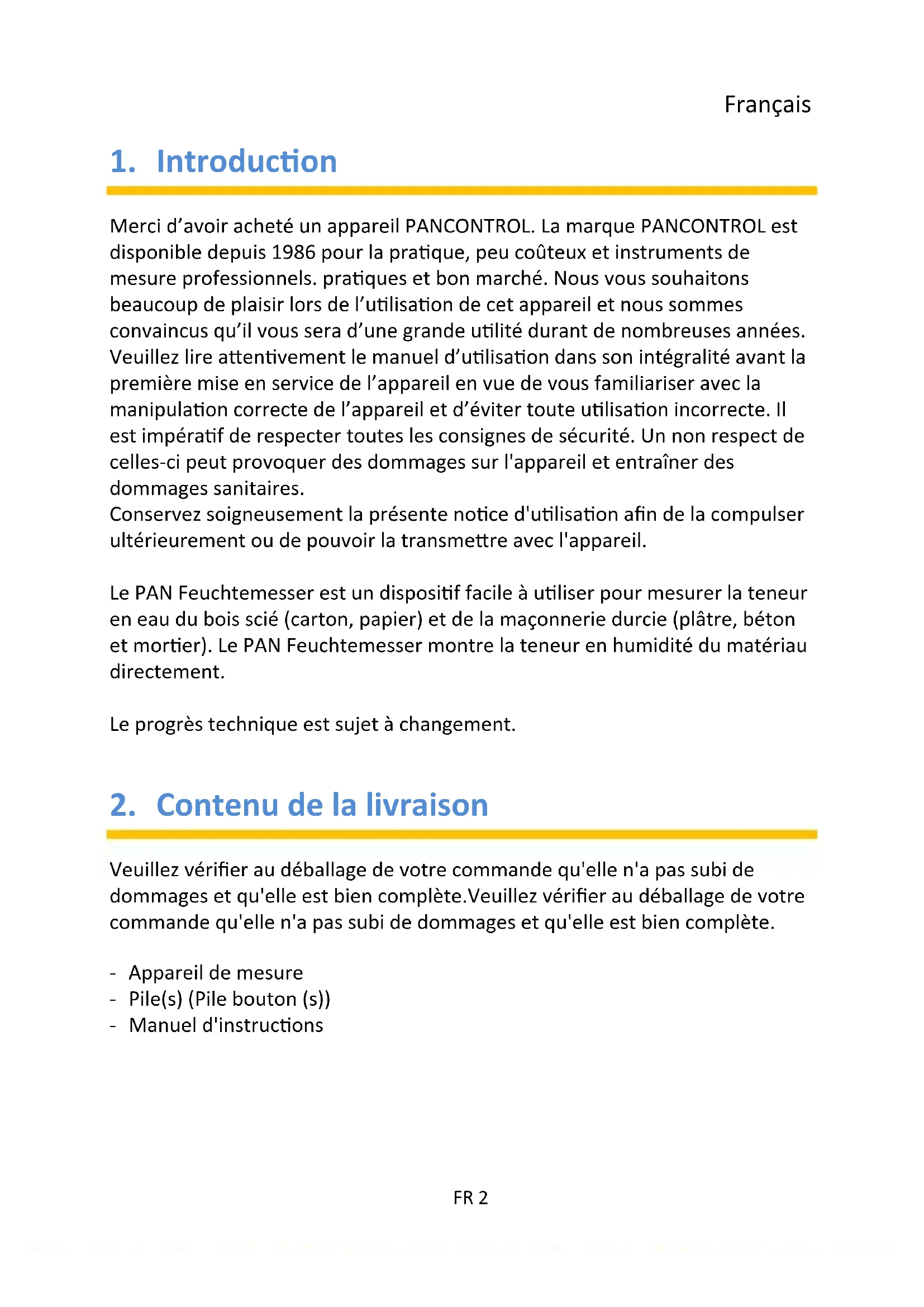

1. Introduction
Merci d'avoir acheté un appareil PANCONTROL. La marque PANCONTROL est disponible depuis 1986 pour la pratique, peu coûteux et instruments de mesure professionnels. pratiques et bon marché. Nous vous souhaitons beaucoup de plaisir lors de l'utilisation de cet appareil et nous sommes convaincus qu'il vous sera d'une grande utilité durant de nombreuses années. Veuillez lire attentivement le manuel d'utilisation dans son intégralité avant la première mise en service de l'appareil en vue de vous familiariser avec la manipulation correcte de l'appareil et d'éviter toute utilisation incorrecte. Il est impératif de respecter toutes les consignes de sécurité. Un non respect de celles-ci peut provoquer des dommages sur l'appareil et entraîner des dommages sanitaires.
Conservez soigneusement la présente notice d'utilisation afin de la compulsur ultérieurement ou de pouvoir la transmettre avec l'appareil.
Le PAN Feuchtemesser est un dispositif facile à utiliser pour mesurer la teneur en eau du bois scié (carton, papier) et de la maçonnerie durcie (plâtre, béton et mortier). Le PAN Feuchtemesser montre la teneur en humidité du matériau directement.
Le progrès technique est sujet à changement.
2. Contenu de la livraison
Veuillez vérifier au déballage de votre commande qu'elle n'a pas subi de dommages et qu'elle est bien complète. Veuillez vérifier au déballage de votre commande qu'elle n'a pas subi de dommages et qu'elle est bien complète.
- Appareil de mesure
- Pile(s) (Pile bouton (s))
- Manuel d'instructions
3. Consignes générales de sécurité
En vue de manipuler l'appareil en toute sécurité, nous vous prions de respecter les consignes de sécurité et d'utilisation figurant dans le présent manuel.
- Avant d'utiliser l'appareil, assurez-vous qu'il est intact et qu'il fonctionne correctement.
- L'appareil ne doit être utilisé que si le boîtier est endommagé, si une ou plusieurs fonctions échouent si aucune fonction n'est affichée, ou si vous pensez que quelque chose ne tourne pas rond.
- Quand la sécurité de l'utilisateur ne peut être garantie, il convient de mettre l'appareil hors service et de prendre les mesures nécessaires pour éviter qu'il soit réutilisé.
- Vous êtes priés de remplacer immédiatement les piles lorsque le symbole de pile apparaît à l'écran.
- Toujours l'appareil hors tension avant de l'ouvrir pour remplacer la batterie ou le fusible.
- N'utilisez jamais l'appareil de mesure sans le cache arrière ou avec le compartiment à piles ou à fusible ouvert !
- En cas de non-utilisation prolongée de l'appareil, veuillez retirer la pile.
- La sécurité de fonctionnement de l'appareil ne sera plus garantie en cas de modification de l'appareil. Et les droits de garantie expireront.
4. Explications des symboles figurant sur l'appareil
Conformité avec la réglementation CE concernant la basse tension (EN-61010)
Double isolation : toutes les pièces de l'appareil qui sont sous tension [1] disposent d'une double isolation.
Ce produit ne doit pas être jeté avec les ordures ménagères lorsqu'il est arrivé en fin de vie mais il doit être apporté au centre de collecte pour le recyclage des appareils électriques et électroniques.
Compartiment à piles
5. Eléments de commande et douilles de raccordement
Note Fig. 1
- Conseils de mesure (interchangeables)
- interrupteur
- Affichage
- Interrupteur principal
- MODE - Bouton
- Cap
6. L'écran et ses symboles
Note Fig. 2
| Affichage de fonctionnement | |
| % | Humidité matérielle |
| °C °F | Température en degrés Celsius ou Fahrenheit |
| bois | |
| Maçonnerie | |
| Pile faible |
7. Caractéristiques techniques
| Affichage: | LCD |
| Principe de mesure: | Mesure de la résistance |
| Électrodes: | Longueur: 8 mm, interchangeables |
| Alimentation électrique: | 4 x 1,5 V LR 44 - Pile bouton (s) |
| Coupure automatique: | 2 Min. |
| Conditions d'exploitation / Conditions de stockage: | 0 °C à 50 °C / <85% Humidité de l'air (Retirez la batterie si Humidité de l'air >85%) |
| Fonction | Plage de mesure | Résolution | Précision en % [1] de la valeur affichée |
| bois | 6 - 44% | 1% | ±2% |
| Maçonnerie | 0,2 - 2,0% | 0,1% | ±0,2% |
| Température | 0 à 50 °C32 à 122 °F | 1 °C1 °F | ±1 °C±2 °F |
8. Utilisation
- Veuillez vous reporter aux croquis des premières pages de ce manuel.
- Mettez l'appareil hors service (OFF) si vous ne l'utilisez pas.
- Toujours garder l'appareil propre et sec. - Évitez la saleté entre les conseils de mesure.
Température
Avec la touche de fonction MODE, vous commutez entre °C et °F (Maintenez enfoncée la touche 2 Seconde(s))
Rétro-éclairage
Pour allumer ou éteindre le rétroéclairage, appuyez brièvement sur l'interrupteur principal (4).
Coupure automatique
Si aucune autre mesure n'est effectuée, l'appareil s'éteint automatiquement après 2 minutes.
En appuyant simultanément sur la touche MODE (5) et sur l'interrupteur principal (4), l'arrêt automatique est désactivé.
(Appuyez sur l'interrupteur principal pendant deux secondes - l'appareil s'éteint.)
Mesure de l'humidité
Remarque:
Les propriétés du bois dues au type et à la croissance, ainsi que les différents types de bois et les différentes températures du bois peuvent faire en sorte qu'il soit nécessaire de corriger les valeurs affichées.
Les mesures à des fins d'inspection ou de référence doivent donc être effectuées conformément à la méthode de séchage et de pesage / carbure de calcium.
www.screedscientist.com/screed-testing/calcium-carbide-moisture-test/
Enlevez le capuchon de protection et branchez-le dans le dessous de l'appareil. L'appareil s'allumera automatiquement. (Lorsque l'appareil est allumé, les derniers réglages valides sont conservés.)
Lorsque le capuchon de protection est fermé, l'appareil s'éteint à nouveau
- Appuyez brièvement sur la touche MODE pour commuter entre la mesure du bois et de la maçonnerie.
- Toujours mesurer en bois seulement perpendiculairement, pas parallèle, à la structure de la fibre.
- Poussez les extrémités de mesure aussi profondément que possible dans le matériel.
- Lorsque la valeur d'affichage s'est stabilisée, lisez sur l'écran.
- Plusieurs mesures fournissent des données représentatives.
9. Maintenance
Les réparations de cet appareil doivent être uniquement réalisées par des personnels spécialisés et qualifiés.
En cas de dysfonctionnement de l'appareil de mesure, vérifiez la fonction et la polarité des piles.
Remplacement de la/des pile/s
Lorsque le symbole de piles ou BATT s'affiche à l'écran, il convient de remplacer la pile.
- Ouvrez l'appareil avec un tournevis approprié. (1 Vis(s))
- Enlevez le boîtier de la batterie.
- Placez la pile neuve dans la fixation et tenez compte de la polarité correcte.
• Refermez le compartiment à piles. - Eliminez les piles vides conformément aux consignes de protection de l'environnement.
Remplacement des extrémités de mesure
Lorsque les sondes sont devenues émoussées, remplacez-les.
- Ouvrez l'arrière de l'affaire.(5 Vis(s))
- Enlevez le circuit imprimé. (5 Vis(s))
- Remplacez les extrémités de mesure.
- Insérez le circuit imprimé, vissez-le hermétiquement et fermez le boîtier.
Nettoyage
En cas d'encrassement, nettoyez l'appareil avec un chiffon humide et un peu de détergent ménager. Veillez à ce qu'aucun liquide ne pénètre dans l'appareil ! N'employer aucun produit de nettoyage caustique ni solvant!
10. Garantie et pièces de rechange
Le présent appareil est couvert par une garantie légale de 2 années à compter de la date d'achat (conformément à la facture d'achat). Les réparations sur cet appareil ne doivent être effectuées que par du personnel technique spécialement formé. En cas de besoin en pièces de rechange ainsi qu'en cas de questions ou de problèmes, veuillez vous adresser à votre revendeur spécialisé ou à :
KRYSTUFEK.at
Dipl.Ing. Ernst KRYSTUFEK GmbH & Co KG
Erreurs et fautes d'impression réservés.
2018-09
