PAN Feuchtemesser - Strumenti di misura Pancontrol - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo PAN Feuchtemesser Pancontrol in formato PDF.
| Tipo di prodotto | Misuratore di umidità |
| Marca | Pancontrol |
| Modello | PAN Feuchtemesser |
| Categoria | Strumenti di misura |
| Principio di misura | Misura della resistenza |
| Alimentazione | 4 pile a bottone 1,5 V LR44 |
| Display | LCD |
| Campo di misura legno | 6 - 44 % |
| Risoluzione legno | 1 % |
| Precisione legno | ±2 % del valore visualizzato |
| Campo di misura muratura | 0,2 - 2,0 % |
| Risoluzione muratura | 0,1 % |
| Precisione muratura | ±0,2 % del valore visualizzato |
| Campo di temperatura | 0 - 50 °C / 32 - 122 °F |
| Risoluzione temperatura | 1 °C / 1 °F |
| Precisione temperatura | ±1 °C / ±2 °F |
| Elettrodi | Lunghezza 8 mm, intercambiabili |
| Spegnimento automatico | Dopo 2 minuti di inattività |
| Retroilluminazione | Sì, commutabile |
| Funzioni | Misura umidità legno/muratura, temperatura °C/°F, spegnimento automatico |
| Manutenzione | Pulire con un panno umido e un detergente delicato; sostituire le pile e le punte di misura se necessario |
| Sicurezza | Doppio isolamento, conforme CE (EN-61010); non utilizzare se l'involucro è danneggiato |
| Ricambi | Punte di misura intercambiabili |
| Garanzia | 2 anni legali dalla data di acquisto |
| Informazioni generali | Manuale disponibile in più lingue; fabbricato da KRYSTUFEK.at |
Domande frequenti - PAN Feuchtemesser Pancontrol
Domande degli utenti su PAN Feuchtemesser Pancontrol
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Strumenti di misura in formato PDF gratuitamente! Trova il tuo manuale PAN Feuchtemesser - Pancontrol e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. PAN Feuchtemesser del marchio Pancontrol.
MANUALE UTENTE PAN Feuchtemesser Pancontrol
Istruzioni per l'uso PAN Feuchtemesser
Misuratore di umidità
Contenuto
- Introduzione.... 2
- Dotazione di fornitura 2
- Avvertenze generali per la sicurezza .... 2
- Spiegazione dei simboli sull'apparecchio 3
- Elementi di comando e prese di allacciamento .... 4
- Il display e i suoi simboli.... 4
- Specifiche tecniche.... 4
- Uso 5
- Manutenzione in efficienza 6
- Garanzia e pezzi di ricambio....7

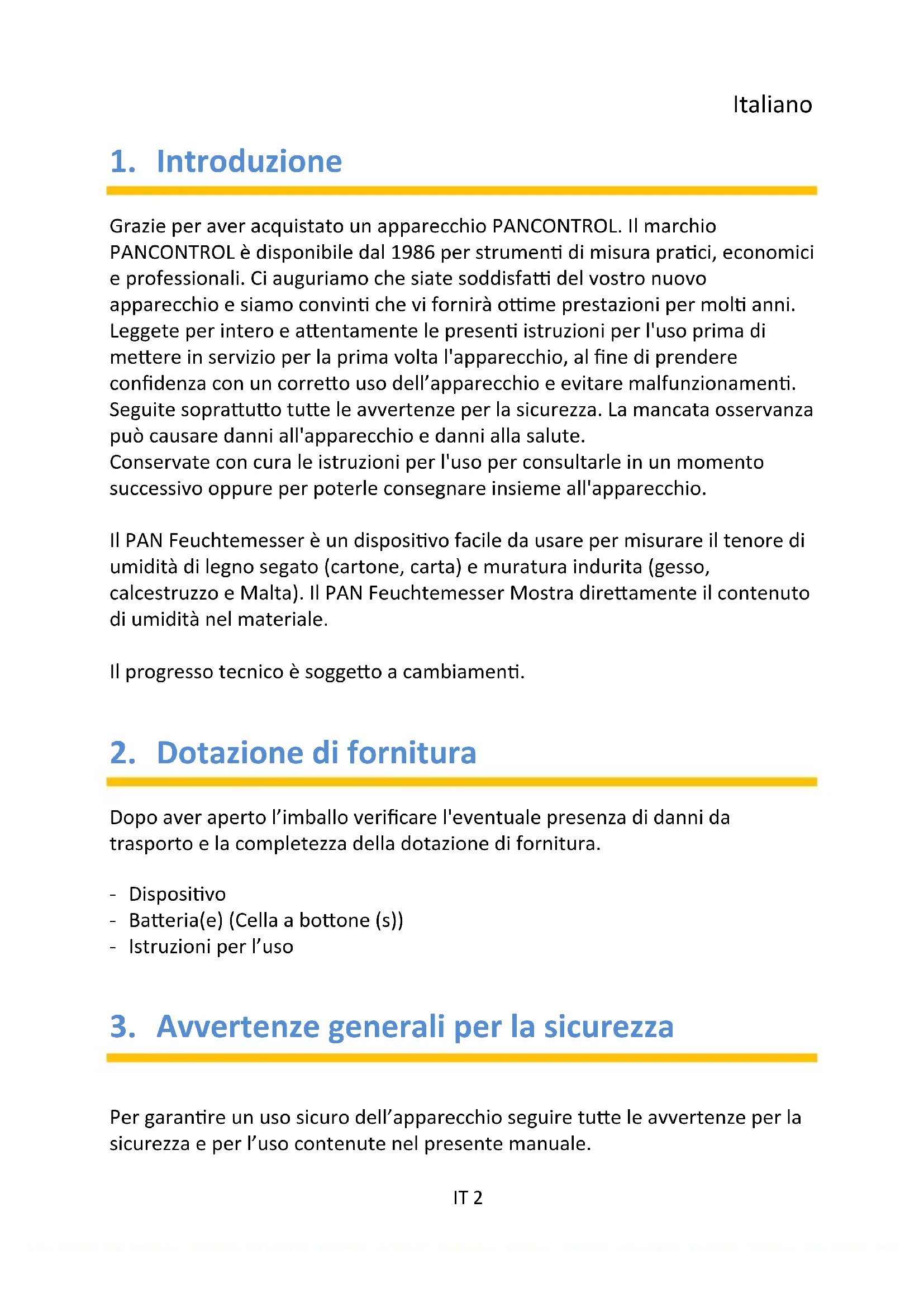

1. Introduzione
Grazie per aver acquistato un apparecchio PANCONTROL. Il marchio PANCONTROL è disponibile dal 1986 per strumenti di misura pratici, economici e professionali. Ci auguriamo che siate soddisfatti del vostro nuovo apparecchio e siamo convinti che vi fornirà ottime prestazioni per molti anni. Leggete per intero e attentamente le presenti istruzioni per l'uso prima di mettere in servizio per la prima volta l'apparecchio, al fine di prendere confidenza con un corretto uso dell'apparecchio e evitare malfunzionamenti. Seguite soprattutto tutte le avvertenze per la sicurezza. La mancata osservanza può causare danni all'apparecchio e danni alla salute. Conservate con cura le istruzioni per l'uso per consultarle in un momento successivo oppure per poterle consegnare insieme all'apparecchio.
Il PAN Feuchtemesser è un dispositivo facile da usare per misurare il tenore di umidità di legno segato (cartone, carta) e muratura indurita (gesso, calcestruzzo e Malta). Il PAN Feuchtemesser Mostra direttamente il contenuto di umidità nel materiale.
Il progresso tecnico è soggetto a cambiamenti.
2. Dotazione di fornitura
Dopo aver aperto l'imballo verificare l'eventuale presenza di danni da trasporto e la completezza della dotazione di fornitura.
- Dispositivo
- Batteria(e) (Cella a bottone (s))
- Istruzioni per l'uso
3. Avvertenze generali per la sicurezza
Per garantire un uso sicuro dell'apparecchio seguire tutte le avvertenze per la sicurezza e per l'uso contenute nel presente manuale.
- Prima di utilizzare l'apparecchio, assicurarsi che sia intatto e sta funzionando correttamente.
- Il dispositivo non deve essere utilizzato se l'alloggiamento è danneggiato, se una o più funzioni esito negativo se non viene visualizzata nessuna funzione o se si sospetta che qualcosa non è giusto.
- Qualora non sia possibile garantire la sicurezza dell'utente, l'apparecchio deve essere messo fuori servizio, impedendone un eventuale uso.
- Se compare il simbolo della batteria sul display, sostituirla immediatamente.
- Sempre l'alimentazione prima di aprirlo per sostituire la batteria o il fusibile.
- Non usate mai l'apparecchio se il coperchio sul retro è stato tolto oppure il vano batterie o dei fusibili è aperto.
- Se l'apparecchio non viene usato per un lungo periodo, togliete la batteria.
- Se si modifica o altera l'apparecchio, non è più garantita la sicurezza operativa. Inoltre si annullano tutti i diritti di garanzia e prestazione della garanzia.
4. Spiegazione dei simboli sull'apparecchio
Conformità con la direttiva UE sulle basse tensioni (EN-61010)
Isolamento di protezione: Tutti i componenti che conducono tensione sono muniti di doppio isolamento
Al termine della sua durata di vita utile questo prodotto non deve essere smaltito insieme ai normali rifiuti domestici, ma conferito in un centro di raccolta per il riciclaggio di apparecchi elettrici ed elettronici.
Vano batterie
5. Elementi di comando e prese di allacciamento
Nota Fig. 1
- Consigli di misurazione (intercambiabili)
- interruttore
- Indicatore
- Interruttore principale
- MODE - Tasto
- Cap
6. Il display e i suoi simboli
Nota Fig. 2
| Spia di stato | |
| % | Umidità materiale |
| °C °F | Temperatura in Celsius o Fahrenheit |
| Legna | |
| Muratura | |
| Batteria scarica |
7. Specifiche tecniche
| Indicatore: | LCD |
| Principio di misurazione: | Misurazione resistenza |
| Elettrodi: | Lunghezza: 8 mm, intercambiabili |
| Alimentazione di corrente: | 4 x 1,5 V LR 44 - Cella a bottone (s) |
| Spegnimento automatico: | 2 Min. |
| Condizioni operative / Condizioni di stoccaggio: | 0 °C a 50 °C / <85% Umidità dell'aria (Rimuovere la batteria se Umidità dell'aria >85%) |
| Funzione | Campo di misura | Risoluzione | Precisione in % del valore visualizzato |
| Legna | 6 - 44% | 1% | ±2% |
| Muratura | 0,2 - 2,0% | 0,1% | ±0,2% |
| Temperatura | 0 a 50 °C32 a 122 °F | 1 °C1 °F | ±1 °C±2 °F |
8. Uso
- Si prega di fare riferimento agli schizzi sulle prime pagine di questo manuale.
- Spegnere sempre l'apparecchio (OFF) se non lo utilizzate.
- Tenere sempre l'apparecchio pulito e asciutto. - Evitare lo sporco tra le consigli di misurazione.
Temperatura
Con il tasto funzione MODE si commuta tra °C et °F
(Premere e tenere premuto 2 Secondo(s))
Retroilluminazione
Per accendere o spegnere la retroilluminazione, premere brevemente l'interruttore generale (4).
Spegnimento automatico
Se non si effettuano ulteriori misurazioni, l'apparecchio si spegne automaticamente dopo 2 minuti.
Premendo contemporaneamente il tasto MODE (5) e l'interruttore generale (4), lo spegnimento automatico è disattivato.
(Premere l'interruttore generale per due secondi - l'unità si spegne.)
Misurazione dell'umidità
Avvertenza:
Le proprietà del legno dovute al tipo e alla crescita, così come i diversi tipi di legno e le diverse temperature del legname, possono rendere necessario correggere i valori visualizzati.
Le misure per le ispezioni o gli scopi di riferimento vanno quindi effettuate secondo il metodo di essiccazione e di pesatura / carburo di calcio.
www.screedscientist.com/screed-testing/calcium-carbide-moisture-test/
Rimuovere il cappuccio di protezione e inserirlo nella parte inferiore dell'apparecchio.
L'unità si accenderà automaticamente. (Quando il dispositivo è acceso, vengono mantenute le ultime impostazioni valide.)
Quando il tappo di protezione è chiuso, l'unità viene nuovamente spenta
- Premere brevemente il tasto MODE per passare dalla misura del legno alla Massoneria.
- Misuri sempre in legno soltanto perpendicolare, non parallelo, alla struttura della fibra.
- Spingere le punte di misurazione il più in profondità possibile nel materiale.
- Quando il valore visualizzato si stabilizza, leggere il display.
- Diverse misurazioni forniscono dati rappresentativi.
9. Manutenzione in efficienza
Le riparazioni a questo apparecchio devono essere eseguite esclusivamente da personale specializzato qualificato.
In caso di malfunzionamento dell'apparecchio di misurazione controllare Funzionamento e polarità della batteria.
Sostituzione della batteria(e)
Non appena compare il simbolo della batteria oppure BATT sul display, sostituire la batteria.
- Aprire il dispositivo con un cacciavite adatto. (1 Vite(s))
- Rimuovere l'alloggiamento della batteria.
- Inseire la batteria nel supporto, osservando la corretta polarità.
- Richiudere il vano batteria.
- Smaltire le batterie esaurite in modo ecocompatibile.
Sostituzione delle punte di misurazione
Quando le sonde sono diventate smussate, sostituirle.
- Aprire il retro del case(5 Vite(s))
- Rimuovere il circuito stampato. (5 Vite(s))
- Sostituire le punte di misurazione.
- Inserire il circuito stampato, avvitarlo ermeticamente e chiudere l'alloggiamento.
Pulizia
In caso di sporco pulire l'apparecchio con un panno umido e un po' di detergente domestico. Fate attenzione a non far penetrare liquidi all'interno dell'apparecchio! Non utilizzare detergenti aggressivo o solventi!
10. Garanzia e pezzi di ricambio
Per quest'apparecchio si applica la garanzia ai sensi di legge pari a 2 anni a partire dalla data d'acquisto (vedi ricevuta d'acquisto). Le riparazioni a questo apparecchio devono essere eseguite esclusivamente da personale specializzato appositamente preparato. In caso di necessità di pezzi di ricambio o di chiarimenti o problemi, rivolgersi al proprio rivenditore specializzato oppure a:
Errore e errori di stampa riservati.
2018-09
