Produkttyp	Digital-Multimeter
Marke	Pancontrol
Modell	PAN Micrometer
Abmessungen (ca.)	150 mm x 70 mm x 30 mm
Gewicht (ca.)	200 g
Stromversorgung	1 x 9V Blockbatterie (6LR61)
Gleichspannungsbereich	200 mV bis 1000 V
Wechselspannungsbereich	200 mV bis 750 V
Gleichstrombereich	200 μA bis 10 A
Widerstandsmessbereich	200 Ω bis 20 MΩ
Zusatzfunktionen	Diodentest, Durchgangsprüfung, Datenhaltefunktion
Anzeige	LCD, 3 1/2-stellig (max. 1999)
Automatische Bereichswahl	Nein (manuelle Bereichswahl)
Überlastschutz	Ja, mit Sicherungen und Schutzschaltung
Sicherheitskategorie	CAT II, 600 V
Messleitungen	Im Lieferumfang enthalten, 2 Stück
Ersatzsicherungen	Ø 5x20 mm, 250 mA / 10 A
Reinigung	Mit einem trockenen, fusselfreien Tuch abwischen
Reparatur	Nur durch Fachpersonal; Gehäuse nicht öffnen
Lieferumfang	Multimeter, Messleitungen, Bedienungsanleitung, Batterie

Häufig gestellte Fragen - PAN Micrometer Pancontrol

Wie messe ich Gleichspannung mit dem PAN Micrometer?

Drehen Sie den Drehschalter auf den gewünschten Gleichspannungsbereich (z.B. 200 V) und verbinden Sie die Messleitungen mit dem Gerät und der Spannungsquelle. Das schwarze Kabel an COM, das rote an VΩmA. Lesen Sie den Wert auf dem Display ab.

Was bedeuten die Sicherheitskategorien CAT I, CAT II, CAT III?

CAT II ist für Messungen an einphasigen Geräten und Steckdosen bis 600 V ausgelegt. Das PAN Micrometer erfüllt CAT II.

Kann ich Wechselstrom messen?

Ja, das PAN Micrometer kann Wechselstrom bis 10 A messen. Stellen Sie den Drehschalter auf ACA und stecken Sie das rote Kabel in die 10A-Buchse für Ströme über 200 mA.

Wie wechsle ich die Batterie?

Entfernen Sie die Schraube auf der Rückseite und öffnen Sie das Batteriefach. Ersetzen Sie die 9V-Blockbatterie durch eine neue. Achten Sie auf die Polung.

Was tun bei Anzeige '1' oder 'OL'?

Das bedeutet Überlauf (Overload). Der Messwert liegt außerhalb des eingestellten Bereichs. Wählen Sie einen höheren Messbereich.

Wie prüfe ich eine Sicherung?

Schalten Sie das Gerät auf Durchgangsprüfung (Summerton). Verbinden Sie die Messspitzen mit beiden Enden der Sicherung. Bei intakter Sicherung ertönt ein Summton und der Widerstand ist nahe 0 Ω.

Ist das Multimeter für KFZ-Messungen geeignet?

Ja, für Gleichspannungsmessungen an Autobatterien (12 V) und einfache Widerstandsprüfungen. Beachten Sie die Sicherheitshinweise für KFZ-Elektronik.

Warum zeigt das Display keine Werte an?

Überprüfen Sie die Batterie, ob der Drehschalter richtig steht und die Messleitungen korrekt angeschlossen sind. Ersetzen Sie ggf. die Sicherungen.

Kann ich die Messleitungen verlängern?

Verwenden Sie nur zugelassene Verlängerungen mit gleicher Sicherheitsspezifikation (CAT II). Verlängerte Leitungen können die Messgenauigkeit beeinträchtigen.

Wie reinige ich das Gerät richtig?

Wischen Sie das Gehäuse mit einem trockenen, fusselfreien Tuch ab. Verwenden Sie keine Reinigungsmittel oder Flüssigkeiten, die ins Innere eindringen könnten.

BEDIENUNGSANLEITUNG PAN Micrometer Pancontrol

Bedienungsanleitung

PAN Micrometer

Digitalmultimeter

Inhalt

1. Einleitung....2
2. Lieferumfang....3
3. Allgemeine Sicherheitshinweise ....3
4. Erläuterungen der Symbole am Gerät......5
5. Bedienelemente und Anschlussbuchsen....7
6. Das Display und seine Symbole......8
7. Technische Daten....8
8. Bedienung....10
9. Instandhaltung....13
10. Gewährleistung und Ersatzteile 15

1. Einleitung

Vielen Dank, dass Sie sich für ein PANCONTROL Gerät entschieden haben. Die Marke PANCONTROL steht seit über 20 Jahren für praktische, preiswerte und professionelle Messgeräte. Wir wünschen Ihnen viel Freude mit Ihrem neuen Gerät und sind überzeugt, dass es Ihnen viele Jahre gute Dienste leisten wird. Bitte lesen Sie diese Bedienungsanleitung vor der ersten Inbetriebnahme des Gerätes zur Gänze aufmerksam durch, um sich mit der richtigen Bedienung des Gerätes vertraut zu machen und Fehlbedienungen zu verhindern. Befolgen Sie insbesondere alle Sicherheitshinweise. Eine Nichtbeachtung kann zu Schäden am Gerät und zu gesundheitlichen Schäden führen.

Verwahren Sie diese Bedienungsanleitung sorgfältig, um später nachschlagen oder sie mit dem Gerät weitergeben zu können.

2. Lieferumfang

Bitte überprüfen Sie nach dem Auspacken den Lieferumfang auf Transportbeschädigungen und Vollständigkeit.

• Messgerät
• Prüfkabel
• Batterie(n)
  • Bedienungsanleitung

3. Allgemeine Sicherheitshinweise

Um eine sichere Benutzung des Gerätes zu gewährleisten, befolgen Sie bitte alle Sicherheits- und Bedienungshinweise in dieser Anleitung.

• Stellen Sie vor der Verwendung sicher, dass Prüfkabel und Gerät unbeschädigt sind und einwandfrei funktionieren. (z.B. an bekannten Spannungsquellen).
• Das Gerät darf nicht mehr benutzt werden, wenn das Gehäuse oder die Prüfkabel beschädigt sind, wenn eine oder mehrere Funktionen ausfallen, wenn keine Funktion angezeigt wird oder wenn Sie vermuten, dass etwas nicht in Ordnung ist.
• Wenn die Sicherheit des Anwenders nicht garantiert werden kann, muss das Gerät außer Betrieb genommen und gegen Verwendung geschützt werden.
• Beim Benutzen dieses Geräts dürfen die Prüfkabel nur an den Griffen hinter dem Fingerschutz berührt werden – die Prüfspitzen nicht berühren.
• Erden Sie sich niemals beim Durchführen von elektrischen Messungen. Berühren Sie keine freiliegenden Metallrohre, Armaturen usw., die ein Erdpotential besitzen könnten. Erhalten Sie die Isolierung Ihres Körpers durch trockene Kleidung, Gummischuhe, Gummimatten oder andere

geprüfte Isoliermaterialien.

- Stellen Sie das Gerät so auf, dass das Betätigen von Trenneinrichtungen zum Netz nicht erschwert wird.

- Stellen Sie den Drehschalter immer vor Beginn der Messung auf den gewünschten Messbereich und rasten Sie die Messbereiche ordentlich ein.

- Ist die Größe des zu messenden Wertes unbekannt, beginnen Sie immer mit dem höchsten Messbereich am Drehschalter. Reduzieren Sie ggf. dann stufenweise.

- Muss der Messbereich während des Messens gewechselt werden, entfernen Sie die Prüfspitzen vorher vom zu messenden Kreis.

- Drehen Sie den Drehschalter nie während einer Messung, sondern nur im spannungslosen Zustand.

- Legen Sie niemals Spannungen oder Ströme an das Messgerät an, welche die am Gerät angegebenen Maximalwerte überschreiten.

- Unterbrechen Sie die Spannungsversorgung und entladen Sie Filterkondensatoren in der Spannungsversorgung, bevor Sie Widerstände messen oder Dioden prüfen.

- Schließen Sie niemals die Kabel des Messgeräts an eine Spannungsquelle an, während der Drehschalter auf Stromstärke, Widerstand oder Diodentest eingestellt ist. Das kann zur Beschädigung des Geräts führen.

- Wenn das Batteriesymbol in der Anzeige erscheint, erneuern Sie bitte sofort die Batterie.

- Schalten Sie das Gerät immer aus und entfernen Sie die Prüfkabel von allen Spannungsquellen, bevor Sie das Gerät zum Austauschen der Batterie öffnen.

- Verwenden Sie das Messgerät nie mit entfernter Rückabdeckung oder mit offenem Batterie- oder Sicherungsfach..

- Verwenden Sie das Gerät nicht in der Nähe starker Magnetfelder (z.B. Schweißtrafo), da diese die Anzeige verfälschen können.

• Verwenden Sie das Gerät nicht im Freien, in feuchter Umgebung oder in Umgebungen, die starken Temperaturschwankungen ausgesetzt sind.
• Lagern Sie das Gerät nicht in direkter Sonnenbestrahlung.
• Wenn Sie das Gerät längere Zeit nicht benutzen, entfernen Sie die Batterie.
• Wenn das Gerät modifiziert oder verändert wird, ist die Betriebssicherheit nicht länger gewährleistet. Zudem erlöschen sämtliche Garantie- und Gewährleistungsansprüche.

4. Erläuterungen der Symbole am Gerät

Übereinstimmung mit der EU-Niederspannungsrichtlinie (EN-61010)

Schutzisolierung: Alle spannungsführenden Teile sind doppelt isoliert

Gefahr! Beachten Sie die Hinweise der Bedienungsanleitung!

Achtung! Gefährliche Spannung! Gefahr von Stromschlag.

Dieses Produkt darf am Ende seiner Lebensdauer nicht in den normalen Haushaltsabfall entsorgt werden, sondern muss an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

CAT I

Das Gerät ist für Messungen an Stromkreisen, die nicht direkt mit dem Netz verbunden sind, vorgesehen. Beispiele sind Messungen an Stromkreisen, die nicht vom Netz abgeleitet sind und besonders geschützten Stromkreisen, die vom Netz abgeleitet sind.

CAT II Das Gerät ist für Messungen an Stromkreisen, die elektrisch direkt mit dem Niederspannungsnetz verbunden sind, vorgesehen, z.B. Messungen an Haushaltsgeräten, tragbaren Werkzeugen und ähnlichen Geräten.

CAT III Das Gerät ist für Messungen in der Gebäudeinstallation vorgesehen. Beispiele sind Messungen an Verteilern, Leistungsschaltern, der Verkabelung, Schaltern, Steckdosen der festen Installation, Geräten für industriellen Einsatz sowie an fest installierten Motoren.

CAT IV Das Gerät ist für Messungen an der Quelle der Niederspannungsinstallation vorgesehen. Beispiele sind Zähler und Messungen an primären Überstromschutzeinrichtungen und Rundsteuergeräten.

Gleichspannung/-strom

\~ Wechselspannung/-strom

Ω Widerstandsmessung

Diodenmessung

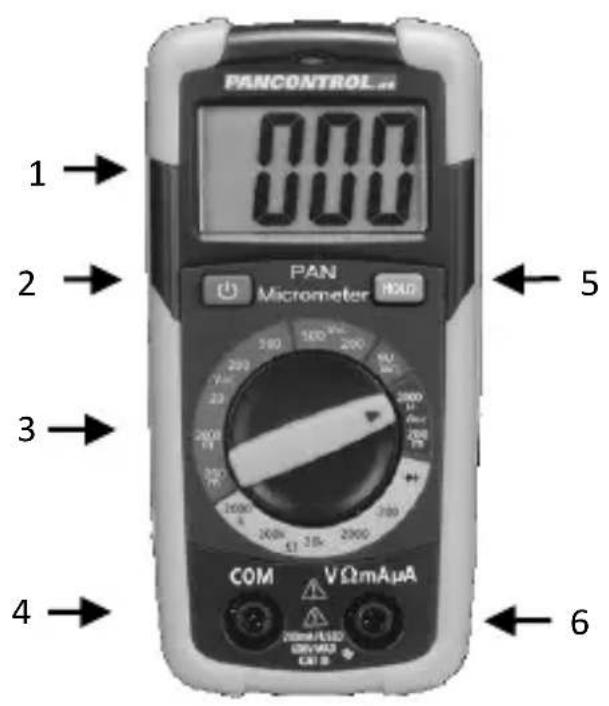

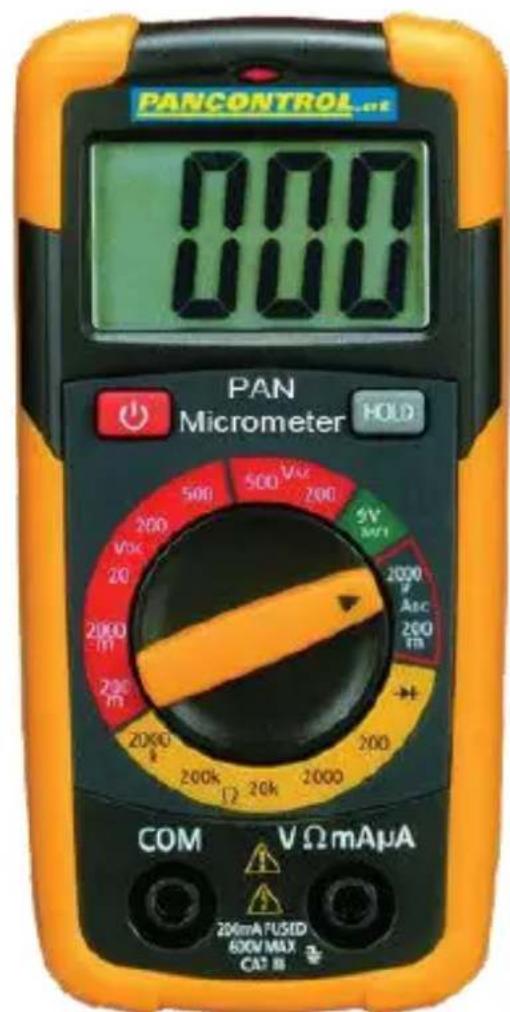

5. Bedienelemente und Anschlussbuchsen

1. Anzeige
2. Ein-/Ausschalter
3. Drehschalter
4. Gemeinsame Anschlussbuchse (COM)
5. HOLD Taste
6. V, Ω, mA, μA - Buchse

Der Drehschalter und seine Symbole

V_DC	Gleichspannungsmessung
V_AC	Wechselspannungsmessung
9 V Batt	Batterietest
A_DC	Gleichstrommessung
	Widerstandsmessung
	Diodenmessung

6. Das Display und seine Symbole

HOLD Hold, Anzeigewert halten

Batterie schwach

7. Technische Daten

Anzeige	31⁄2 Stellen (bis 1999)
Überlastanzeige	"OL"
Polarität	automatisch (Minuszeichen für negative Polarität)
Wechselspannung	50 ... 60 Hz
Messrate	2x / s
Überlastschutz	300 V
Eingangsimpedanz	>1 MΩ
Diodenmessung	Spannung des offenen Schaltkreises < 2,8 V Prüfstrom < 1 mA
Stromversorgung	1 x 12 V A23S Batterie(n)
Betriebsbedingungen	0o C bis 50o C
Lagerbedingungen	-10o C bis 60o C

Sicherung(en)

mA, μA -Bereich:

5 x 20 F 600 VAC 200 mA

Gewicht

106 g

Abmessungen

108 x 53 x 32 mm

Funktion	Bereich	Auflösung	Genauigkeit in % vom angezeigten Wert
Gleichspannung (VDC)	200 mV	0,1 mV	±(0,5% + 2 Digits)
	2000 mV	1 mV
	20 V	0,01 V
	200 V	0,1 V
	300 V	1 V	±(0,5% + 4 Digits)
Wechselspannung (VAC) 50 / 60 Hz	200 V	0,1 V	±(1,2% + 10 Digits)
	300 V	1 V
Gleichstrom (ADC)	2000 μA	1 μA	±(1,2% + 2 Digits)
	200 mA	100 μA	±(1,5% + 2 Digits)
Widerstand (Ω)	200 Ω	0,1 Ω	±(0,8% + 4 Digits)
	2000 Ω	1 Ω
	20 kΩ	0,01 kΩ
	200 kΩ	0,1 kΩ
	2000 kΩ	1 kΩ	±(1,5% + 2 Digits)
Batterietest	9 V	10 mV	±(1,2% + 2 Digits)

8. Bedienung

1. Schalten Sie das Messgerät stets aus (OFF), wenn Sie es nicht benutzen..
2. Wird während der Messung am Display "OL" oder "1" angezeigt, so überschreitet der Messwert den eingestellten Messbereich. Schalten Sie, soweit vorhanden, in einen höheren Messbereich um.

Hinweis Durch die hohe Eingangsempfindlichkeit in den niedrigen Messbereichen werden bei fehlendem Eingangssignal möglicherweise Zufallswerte angezeigt. Die Ablesung stabilisiert sich bei Anschluss der Prüfkabel an eine Signalquelle.

In der Nähe von Geräten, welche elektromagnetische Streufelder erzeugen (z.B. Schweißtransformator, Zündung, etc.), kann das Display ungenaue oder verzerrte Werte anzeigen.

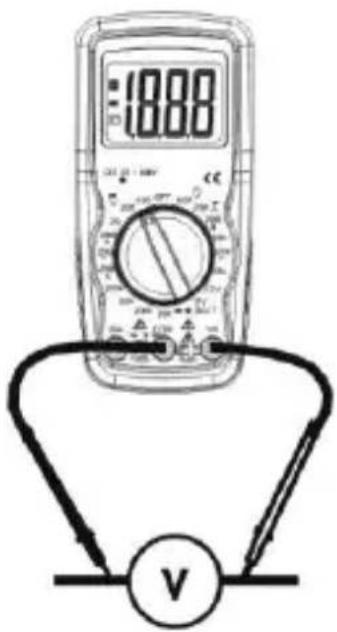

Gleichspannungsmessung / Wechselspannungsmessung

Achtung: Messen Sie keine Spannungen, während auf dem Schaltkreis ein Motor ein- oder ausgeschaltet wird. Das kann zu großen Spannungsspitzen und damit zur Beschädigung des Messgeräts führen.

Achtung: Stromschlaggefahr. Die Prüfspitzen sind möglicherweise nicht lang genug, um die spannungsführenden Teile innerhalb einiger 230V Steckdosen zu berühren, da diese sehr tief eingesetzt sind. Als Ergebnis kann die Ablesung 0 Volt anzeigen, obwohl tatsächlich Spannung anliegt. Vergewissern Sie sich, dass die Prüfspitzen die Metallkontakte in der Steckdose berühren, bevor Sie davon ausgehen, dass keine Spannung anliegt.

1. Stellen Sie den Drehschalter auf die V_DC (Gleichspannung) oder V_AC (Wechselspannung) - Position.

2. Schließen Sie den Bananenstecker des schwarzen Prüfkabels an der COM-Buchse und den Bananenstecker des roten Prüfkabels an der V Ω mA μA-Buchse an.

3. Berühren Sie mit der roten und der schwarzen Prüfspitze die beiden Messpunkte des Schaltkreises.

4. Wenn sich der Anzeigewert stabilisiert, lesen Sie das Display ab. Wenn die Anzeige während der Messung nicht einsehbar ist, kann der Messwert mit der HOLD -Taste festgehalten werden.

5. Gleichspannung: Bei umgekehrter Polarität wird am Display ein Minuszeichen (-) angezeigt.

Gleichstrommessung

1. Schließen Sie den Bananenstecker des schwarzen Prüfkabels an der COM-Buchse und den Bananenstecker des roten Prüfkabels an der V-, Ω-, mA-, μA-Buchse an.

2. Für Strommessungen bis zu 2000 μA stellen Sie den Drehschalter auf die μA-Position.

3. Für Strommessungen bis zu 200 mA stellen Sie den Drehschalter auf die mA-Position.

4. Schalten Sie den Strom für den zu testenden Schaltkreis ab und öffnen Sie den Schaltkreis an dem Punkt, an welchem Sie die Stromstärke messen wollen.

5. Berühren Sie mit der roten und der schwarzen Prüfspitze die beiden Messpunkte des Schaltkreises.

6. Wenn sich der Anzeigewert stabilisiert, lesen Sie das Display ab. Bei umgekehrter Polarität wird am Display ein Minuszeichen (-) angezeigt.

Wenn die Anzeige während der Messung nicht einsehbar ist, kann der Messwert mit der HOLD -Taste festgehalten werden.

Widerstandsmessung

Achtung: Zur Vermeidung von Stromschlägen schalten Sie den Strom des zu testenden Geräts aus und entladen Sie alle Kondensatoren, bevor Sie Widerstandsmessungen durchführen.

1. Stellen Sie den Drehschalter auf die Ω - Position
2. Schließen Sie den Bananenstecker des schwarzen Prüfkabels an der COM-Buchse und den Bananenstecker des roten Prüfkabels an der V Ω mA μA-Buchse an.
3. Berühren Sie mit den Prüfspitzen den Schaltkreis oder das zu testende Teil. Am besten trennen Sie die Spannungsversorgung des zu testenden Teils ab, damit der Rest des Schaltkreises keine Störungen bei der Widerstandsmessung verursacht.

Wenn sich der Anzeigewert stabilisiert, lesen Sie das Display ab. Wenn die Anzeige während der Messung nicht einsehbar ist, kann der Messwert mit der HOLD -Taste festgehalten werden.

Die Prüfkabel haben einen Eigenwiderstand von 0,1Ω bis 0,2 Ω, der das Messergebnis beeinflusst. Um im Bereich bis 200 Ω ein genaueres Messergebnis zu erzielen, schließen Sie die Messleitungen kurz und notieren Sie den Widerstand. Diesen Wert ziehen Sie dann vom aktuell gemessenen Wert ab.

Bei Messungen von mehr als 1 MΩ kann die Anzeige einige Sekunden schwanken bis der exakte Wert angezeigt wird.

Diodenmessung

1. Stellen Sie den Drehschalter auf die - Position

2. Schließen Sie den Bananenstecker des schwarzen Prüfkabels an der COM-Buchse und den Bananenstecker des roten Prüfkabels an der V Ω mA μA-Buchse an.

3. Berühren Sie mit den Prüfspitzen die zu testende Diode. Die Durchlassspannung zeigt 400 bis 700 mV an. Die Sperrspannung zeigt „OL“ an. Defekte Dioden zeigen in beiden Richtungen einen Wert um 0 mV oder „OL“ an.

9. Instandhaltung

Reparaturen an diesem Gerät dürfen nur von qualifizierten Fachleuten ausgeführt werden.

Hinweis: Bei Fehlfunktionen des Messgeräts prüfen Sie:

• Funktion und Polarität der Batterie
• Funktion der Sicherungen (falls vorhanden)
• Ob die Prüfkabel vollständig bis zum Anschlag eingesteckt und in gutem Zustand sind. (Überprüfung mittels Durchgangsprüfung)

Austauschen der Batterie(n)

Sobald das Batteriesymbol oder BATT am Display erscheint, ersetzen Sie die Batterie.

Achtung: Vor dem Öffnen des Geräts entfernen Sie die Prüfkabel von allen Spannungsquellen und schalten Sie das Gerät aus!

1. Öffnen Sie die Schrauben des Batteriefachs bzw. Sicherungsfaches mit einem passenden Schraubendreher.

2. Setzen Sie die Batterie in die Halterung ein und beachten Sie die richtige Polarität.

3. Setzen Sie den Batteriefachdeckel zurück und schrauben Sie ihn an.

4. Entsorgen Sie leere Batterien umweltgerecht.
5. Wenn Sie das Gerät längere Zeit nicht benutzen, entfernen Sie die Batterie.

Austauschen der Sicherung(en)

Achtung: Zur Vermeidung von Stromschlägen ziehen Sie vor dem Öffnen des Gehäuses bitte die Prüfkabel ab.

1. Vor dem Öffnen des Geräts entfernen Sie die Prüfkabel von allen Spannungsquellen und schalten Sie das Gerät aus!
2. Öffnen Sie die Schrauben des Batteriefachs bzw. Sicherungsfaches mit einem passenden Schraubendreher.
3. Ziehen Sie die defekte Sicherung vorsichtig aus der Halterung.
4. Setzen Sie eine neue Sicherung ein und prüfen Sie den richtigen Sitz.
5. Setzen Sie den Deckel des Messgerätes wieder zurück und schrauben Sie ihn fest.

Reinigung

Bei Verschmutzung reinigen Sie das Gerät mit einem feuchten Tuch und etwas Haushaltsreiniger. Achten Sie darauf, dass keine Flüssigkeit in das Gerät dringt! Keine aggresiven Reinigungs- oder Lösungsmittel verwenden!

10. Gewährleistung und Ersatzteile

Für dieses Gerät gilt die gesetzliche Gewährleistung von 2 Jahren ab Kaufdatum (lt. Kaufbeleg). Reparaturen an diesem Gerät dürfen nur durch entsprechend geschultes Fachpersonal durchgeführt werden. Bei Bedarf an Ersatzteilen sowie bei Fragen oder Problemen wenden Sie sich bitte an Ihren Fachhändler oder an:
