PAN IRT800+ - Hőmérő Pancontrol - Ingyenes használati útmutató

Termék típusa	Érintés nélküli infravörös hőmérő
Márka	Pancontrol
Modell	PAN IRT800+
Tápellátás	1 db 9V-os elem (6F22 típus)
Kijelző	4 színű LCD háttérvilágítással
Lézer	2. osztály, teljesítmény < 1 mW, hullámhossz 630-670 nm
Infravörös mérési tartomány	-50 °C - 800 °C / -58 °F - 1472 °F
Infravörös pontosság	± 3 °C (-50 és 0 °C között); ± (1,5% + 2 °C) (0 és 800 °C között)
K típusú szonda tartomány	-10 °C - 537 °C / 14 °F - 999 °F
K típusú szonda pontosság	± (1,5% + 2 °C)
Környezeti hőmérséklet tartomány	0 °C - 45 °C (pontosság ± 1 °C); -10 °C - 0 °C vagy 45 °C - 60 °C (± 1,5 °C)
Páratartalom tartomány	20% - 80% (pontosság ± 4%); < 20% vagy > 80% (± 5%)
Harmatpont tartomány	-10 °C - 50 °C (pontosság ± 1,5 °C)
Optikai felbontás	12:1
Válaszidő	0,5 másodperc
Automatikus kikapcsolás	Körülbelül 15 másodperc
Használati feltételek	0 °C - 40 °C, 32 °F - 104 °F
Tárolási feltételek	-10 °C - 60 °C, 14 °F - 140 °F
Állítható emisszióképesség	0,10 - 1,00 (alapértelmezett 0,95)
Fő funkciók	Infravörös mérés, K típusú szonda, környezeti hőmérséklet, páratartalom, harmatpont, penészriasztás, UV-szivárgás érzékelés, hőmérséklet-különbség riasztás, lézer, UV fény
A csomag tartalma	Mérőműszer, 9V-os elem, használati útmutató (K típusú szonda nem része a csomagnak)
Garancia	2 év törvényes garancia

Gyakran ismételt kérdések - PAN IRT800+ Pancontrol

Hogyan lehet megváltoztatni a hőmérséklet mértékegységét (°C/°F)?

Nyomja meg a MODE gombot 2 másodpercig, amíg a °F vagy °C mértékegység meg nem jelenik a kijelzőn.

Hogyan lehet beállítani az emisszióképességet?

Használja a MODE gombot az emisszióképesség kijelzéséhez. Állítsa be a kívánt értéket a ▼/▲ gombokkal. Hosszan tartó nyomás gyorsan változtatja az értéket.

Mit jelent a 12:1 optikai felbontás?

Ez azt jelenti, hogy a készülék és a mért tárgy közötti távolság 12-szer nagyobb lehet, mint a mérési terület átmérője. Például 12 cm távolságban a mérési pont átmérője 1 cm.

Hogyan kell használni a lézert és az UV fényt?

Nyomja meg a DOWN gombot a lézer be-/kikapcsolásához. Nyomja meg a UP gombot az UV fény bekapcsolásához. Soha ne irányítsa a lézert a szemek felé.

Hogyan mérhető a felületi hőmérséklet?

Állítsa be a készüléket a MODE gombbal a környezeti hőmérséklet, páratartalom és harmatpont kijelzésére. Célozza meg a felületet és nyomja meg a ravaszt. Várja meg a stabilizálódást és olvassa le az értéket.

Hogyan érzékelhető a penészveszély?

Állítsa be a készüléket a környezeti hőmérséklet, páratartalom és harmatpont kijelzésére. Mérje meg egy külső fal belső felületét. Ha a felületi hőmérséklet közel van vagy alacsonyabb a harmatpontnál, a LED riasztás pirosan világít.

Hogyan kell használni a K típusú hőmérséklet-szondát?

Csatlakoztassa a szondát a készülékhez a polaritás betartásával. Érintse meg a tárgyat a szondával, várja meg a stabilizálódást és olvassa le az értéket. Szükség esetén használjon hővezető pasztát.

Mit jelent a piros LED riasztás?

A piros LED riasztás akkor világít, ha a felületi hőmérséklet és a környezeti hőmérséklet közötti különbség túl nagy (különbség riasztás), vagy ha a felület közel van a harmatponthoz (penészriasztás).

Hogyan kell tisztítani a készüléket?

Tisztítsa a készüléket egy nedves ruhával és egy kis háztartási tisztítószerrel. Ügyeljen arra, hogy ne kerüljön folyadék a belsejébe. Ne használjon maró hatású anyagokat vagy oldószereket.

Mit kell tenni, ha az elem szimbólum megjelenik?

Azonnal cserélje ki az elemet. Nyissa ki a rekeszt, helyezzen be egy új 9V-os elemet a polaritás betartásával. A csere előtt kapcsolja ki a készüléket.

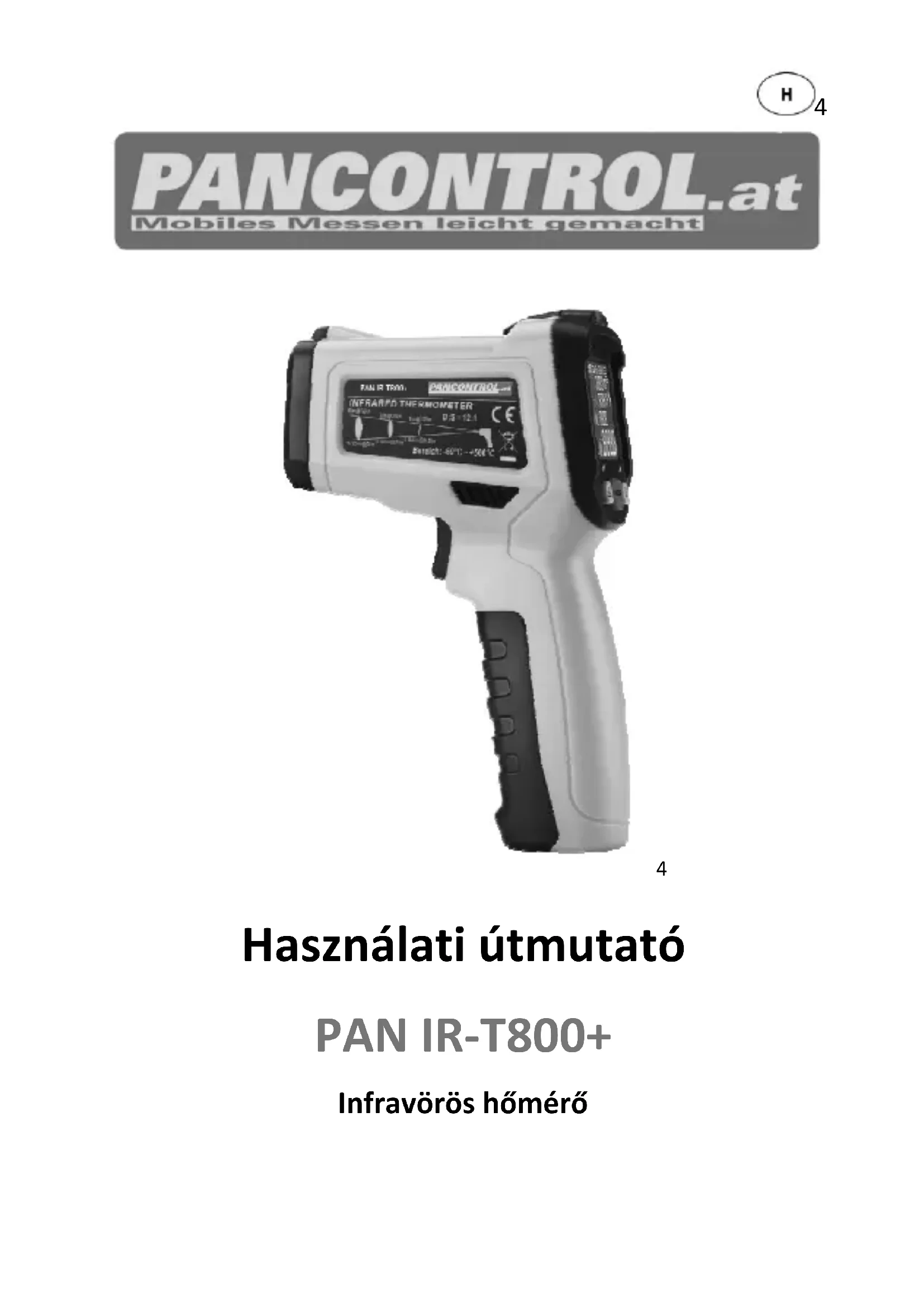

HASZNÁLATI ÚTMUTATÓ PAN IRT800+ Pancontrol

1. Bevezető 2
2. Szállítmány tartalma ....3
3. Általános biztonsági útmutatások ....3
4. A készüléken lévő szimbólumok magyarázata ....4
5. Kezelőelemek .... 5
6. A kijelző és annak szimbólumai ....5
7. Műszaki adatok 6
8. Kezelés ....7
9. Karbantartás 10
10. Garancia és pótalkatrészek 11

1. Bevezető

Köszönjük, hogy egy μANCR<L készüléket választott. A μANCR<L márka több, mint 20 éve praktikus, olcsó és professzionális mérőkészülékeket gyárt. Sok örömet kívánunk Önnek új készülékéhez és meg vagyunk arról győződve, hogy sok évek keresztül hasznos szolgálatot fog tenni.

Kérjük, olvassa el ezt a használati útmutatót a készülék első használatbavétele előtt teljesen és figyelmesen, hogy megismerje a készülék helyes használatát és elkerülje a hibás működtetést. Kövesse különösen a biztonsági útmutatókat. Ennek figyelmen kívül hagyása a készülék károsodásához, és egészségügyi sérülésekhez vezethet.

Későbbi használat, vagy a készülékkel való továbbadás céljából gondosan őrizze meg ezt a használati utasítást.

Az μAN IR-> 800+ egy érintés nélküli infravörös hőmérő felületekhez. Alternatív megoldásként a K-elem (pl. a Merülő érzékelő) csatlakoztatható.

Az μAN IR-> 800+ is lehet mérni a környezeti hőmérséklet, a páratartalom és a harmatpont. Abban az esetben, falak penész kialakulásának kockázata is megjeleníthetők.

UV-fénnyel szivárgás csövek kimutatható az egyes gázok (pl. légkondicionáló rendszerek).

A müszaki fejlődés is megváltoztathatók.

2. Szállítmány tartalma

Kérjük ellenőrizze a szállítmány szállítás közben bekövetkezett sérüléseit, és teljességét a kicsomagolás után. Kérjük ellenőrizze a szállítmány szállítás közben bekövetkezett sérüléseit, és teljességét a kicsomagolás után.

• Mérőkészülék
• Elem(ek)
• Használati útmutató
  (K típusú hőmérséklet érzékelő Nem tartalmazza az egységcsomag.)

3. Általános biztonsági útmutatások

- Védje a szemét! Soha nem közvetlenül a lézer, hogy még a emberhez. Fényvisszaverő felületek is vigyázz!

- A gép biztonságos használatának biztosítása érdekében kérjük, hogy kövesse valamennyi biztonsági- és kezelési útmutatást jelen útmutatóban.

- Használata előtt a készüléket, győződjön meg arról, hogy az ép és megfelelően működik-e.

- >artsa a készüléket, különösen a lencsék, tiszta és pormentes.

- Az eszköz már nem kell használni, ha a ház sérült, ha egy vagy több függvény sikertelen, ha nem jelenik meg, vagy ha azt gyanítja, hogy valami nincs rendben.

• Ha nem lehet garantálni a használó biztonságát, a készüléket üzemen kívül kell helyezni, és biztosítani kell, hogy senki se használja9
• Ha megjelenik az elemjel a kijelzón, kérjük, azonnal cserélje ki az elemet9
- Mindig ki elötted nyissa meg, hogy cserélje ki az akkumulátort és a biztosíték9
• %e tartsa az infravörös hómérő túl közel egy forró felületre9
• %e használja a készüléket erős mágneses mezők (pl9 forrasztó trafó7 közelében, mivel ezek hamisíthatják a kijelzést9
• %e tárolja a gépet közvetlen napfényben9
• Ha hosszabb ideig nem használja a készüléket, távolítsa el az elemet9

4. A készüléken lévő szimbólumok magyarázata

Egyezik az EU kisfeszültségű irányelvével (E%8610107

Veszély! >artsa be a használati útmutató útmutatásait!

Ezt a terméket élettartama végén nem szabad a háztartási szeméttel együtt ártalmatlanítani, hanem az elektromos és elektronikus készülékek újrahasznosításának gyűjtőhelyén le kell adni9

Figyelem Lézeres sugárzás!

5. Kezelőelemek

Megjegyzés: Fig. 1

1	Riasztó-LED	7	Lézer-LED
2	Kijelző	8	UV-Fény
3	IR-(Lézer)-Kapcsoló / "D<Gomb	9	K-Element-Kapcsolat
4	Mode-Gomb	10	Mérőgombot (ravasz)
5	UV-fényben-Kapcsoló / "Uμ"-Gomb	11	Elemtartó rekesz
6	IR-Érzékelő

6. A kijelző és annak szimbólumai

Megjegyzés: Fig. 2

1	Környezeti hőmérséklet 7 K típusú	hőmérsékletérzékelő aktiv
2	μáratartalom (%) 8 Infra vörös-hőmérséklet	mérés aktiv
3	Harmatpont 9 Emissziós
4	A mért tárgy felületihőmérséklete	10 Akkumulátor ikon
5	Lézer-Kijelző 11 Adatokat tart
6	Hőmérséklet egység (C / F)

7. Műszaki adatok

Kijelző LCD 4-színes a Háttér világítás

Lézer Lézeres sugárzás osztály 2

Teljesítmény < 1mW

Hullám hossza 630 - 670 nm

Válasz spektrum 8 - 14 μm

Emissziós állítható (0,1-1,0)

válaszidő 0,5 s

optikai felbontás 12 : 1 (Megjegyzés: Fig. 3)

Automatikus lekapcsolás ca. 15 s

Áramellátás 1 x 9V (6 F 22) Elem(ek)

Üzemelési feltételek 0°C a 40°C (32°F a 104°F)

Tárolási feltételek -10°C a 60°C (14°F a 140°F)

Működés Terület		Pontosság kijelzett értékben
Infra vörös-hőmérséklet mérés	-50°C - 0°C(-58°F - 32°F)	+/- 3°C (6°F)
	0°C - 800°C(32°F - °1.472°F)	+/- (1,5% +2°C(4°F))
K típusú hőmérséklet érzékelő	-10°C - 537°C(14°F - 999°F)	+/- (1,5% +2°C(4°F))
Környezeti hőmérséklet	0°C -45°C(32°F - 113°F)	+/- 1°C(2°F)
	-10 - 0°C(14 -32°F)vagy45 - 60°C (113 - 140 °F)	+/- 1,5°C(3°F)
Páratartalom	20% -80%<20% vagy >80%	+/-4%+/-5%
Harmatpont	-10°C - 50°C(14°F - 122°F)	+/-1,5°C (3°F)

8. Kezelés

Általános információk

• Védje a szemét! Soha nem közvetlenül a lézer, hogy még a emberhez. Fényvisszaverő felületek is vigyázz!

- Kérjük, olvassa el a vázlatokat, ez a kézikönyv első oldalain.

- Miután a hirtelen változás a környezeti hőmérséklet a infravörös hőmérő kell igazítani. Ez akár 30 percig is eltarthat. A hőmérő csak működik megfelelően, ha a belső hőmérséklet az egység és a környezeti hőmérséklet.

- Infravörös hőmérők egy tárgynak csak a felületi hőmérsékletét mérik. A készülék nem képes átlátszó felszíneken, mint pl. üvegen keresztül mérni. Az üvegfelület hőmérsékletét mérné. Ennek kompenzálására ragassza le a felületet fekete ragasztószalaggal. Adjon egy kis időt a ragasztószalagnak a mérés tárgya hőmérsékletének felvételére, majd mérje meg a ragasztószalag hőmérsékletét. Szennyeződött mérőoptika (pl. füst, por vagy gőz miatt) befolyásolja a pontos mérést.

- Ha a mérőműszer és a mérés tárgya közötti távolság nó, akkor a mért felület is nagyobb lesz ennek megfelelően. A távolság és mérési felület arányát a grafikán látja Fig. 3.

- +izonyosodjon meg arról, hogy a mérés tárgyának felülete nagyobb, mint a mérési pont. Minél kisebb a mérési pont, annál kisebbnek kell lennie a mérőműszerhez mért távolságnak. μontos mérés érdekében a mérés tárgyának legalább kétszer akkorának kell lennie, mint a mérési pont. A legkisebb méret a mérendő tárgy keresztül a gyűrű a lézer pont a központi mérési pont körül jelenik meg.

Emissziós

A kibocsátási fok írja le anyagok kibocsátó tulajdonságainak energiáját. A szerves anyagok nagy része 0,85 ... 0,98-ös kibocsátási fokkal rendelkezik (0,95

a készülékben előre beállítva). A kibocsátás mértéke 0,10 és 1,0 között állítható.

Anyag Emissziós Anyag Emissziós
+eton 0,94 >extil 0,90
>égla 0,93 a 0,96 emberi bőr 0,98
Jég 0,96 a 0,98 Fa 0,90
Homok 0,90 μapír 0,70 a 0,94
Vakolat 0,80 a 0,90 Vas-oxid	0,78 a 0,82

ovábbi értékek alatt találhatók:

A készülék a mód gombot, hogy csak a kibocsátási szint jelenik meg. Most beállíthatja a kívánt értéket a ▼/▲ gombok segítségével. Egy hosszú nyomja meg gyorsan változik az érték.

A készülék bekapcsolásához és a mérési folyamat megkezdéséhez nyomja meg a mérőgombot (ravasz).

Set hömérséklet egység

%yomja meg a mód gombot 2 másodpercig, amíg az egység °F, vagy °C jelenik meg a kijelzón.

Lézer / UV-fényben

%yomja meg a "D<W%"-gombot, hogy kapcsolja ki a lézer. Az "Uμ"-gomb megnyomásával kapcsolja az UV fény.

A légkondicionáló hűtőközeg UV fény alatt fluoreszkál. Kapcsolja be a lézer ki és UV fény. >ehát található szivárgás Légkondicionálók.

Felületi mérés

A készülék a mód gombot, minden értékeket (a környezeti hőmérséklet, a páratartalom és a harmatpont). Célja a készülék felületén kell mérni, és nyomja meg a mérési gombot (trigger). Várjon, amíg az érték a kijelzőn stabilizálódott, és olvassuk le a mért érték.

Hőmérséklet-különbség-Riasztó

Meg a mód gombot a készülék megjeleníti a környezeti hőmérséklet és a felszíni hőmérséklet.

Intézkedés kívánt felületre.

Ha túl nagy a különbség a felszíni és a környező területet, a riasztó (1) LED pirosan világít.

Penész riasztás

A készülék a mód gombot, minden értékeket (a környezeti hőmérséklet, a páratartalom és a harmatpont). Mérjük meg a belső felületének a külső falak. Ha a felületi hőmérséklet közelében vagy az alatt a Harmat pont, a riasztás LED (1) pirosan világít.

K típusú hőmérséklet érzékelő

Csatlakoztassa az eszközt a K-szonda. Figyeljük meg a megfelelő polaritással! Érintse meg a a hőmérséklet érzékelővel a mérési objektumot, várjon, amíg az érték stabilizálódik a kijelzőn, és olvassa le a mérési értéket. Ha szükséges, használjon hő végző paszta.

9. Karbantartás

Ezen4a4gépen4a4javítási4munkálatokat4csak4szakképzett4szakemberek4végezhetik4 el94

4

Az elem(ek) cseréje

Amint44az44elemszimbólum,44vagy44+A>>44megjelenik44a44kijelzőn,44cserélje44ki4elemet94

%yissa4meg4az4elemet4az4elemtartóba4érme4tojással94

Helyezze4be4az4elemet4a4tartóba,4és4ügyeljen4a4helyes4polaritásra94

Zárja4be4az4elemtartó4rekeszt4ismét94

Ártalmatlanítsa4a4kimerült4elemeket4környezet8kímélően94

Ha4hosszabb4ideig4nem4használja4a4készüléket,4távolítsa4el4az4elemet94

4

Tisztítás

Szennyeződések4 esetén4 tisztítsa4 meg4 a4 készüléket4 egy4 nedves4 kendővel,4 és kevés44háztartási44tisztítóval944Ügyeljen44arra,44hogy44ne44kerüljön44folyadék44a készülékbe!4%e4használjon4agresszív4tisztító84vagy4oldószereket!4

4

4

4

10. Garancia és pótalkatrészek

Erre a készülékre a jogszabály szerinti 2 éves garancia érvényes a vásárlás dátumától (a nyugta szerint)9 Javításokat a készüléken csak megfelelően képzett szakszemélyzet végezhet9 μótalkatrészek szüksége esetén, valamint kérdések vagy problémák esetén forduljon a szakkereskedőjéhez:

KRYSTUFEK.at

Dipl.Ing. Ernst KRYSTUFEK GmbH & Co KG

Hiba8 és nyomtatási hibájának, fenntartva9

2017812
