| Type de produit | Thermomètre infrarouge sans contact |
| Marque | Pancontrol |
| Modèle | PAN IRT800+ |
| Alimentation | 1 pile 9V (type 6F22) |
| Affichage | LCD 4 couleurs avec rétro-éclairage |
| Laser | Classe 2, puissance < 1 mW, longueur d'onde 630-670 nm |
| Plage de mesure infrarouge | -50 °C à 800 °C / -58 °F à 1472 °F |
| Précision infrarouge | ± 3 °C (de -50 à 0 °C) ; ± (1,5 % + 2 °C) (de 0 à 800 °C) |
| Plage sonde type K | -10 °C à 537 °C / 14 °F à 999 °F |
| Précision sonde type K | ± (1,5 % + 2 °C) |
| Plage température ambiante | 0 °C à 45 °C (précision ± 1 °C) ; -10 °C à 0 °C ou 45 °C à 60 °C (± 1,5 °C) |
| Plage humidité | 20 % à 80 % (précision ± 4 %) ; < 20 % ou > 80 % (± 5 %) |
| Plage point de rosée | -10 °C à 50 °C (précision ± 1,5 °C) |
| Résolution optique | 12:1 |
| Temps de réponse | 0,5 seconde |
| Arrêt automatique | Environ 15 secondes |
| Conditions d'utilisation | 0 °C à 40 °C, 32 °F à 104 °F |
| Conditions de stockage | -10 °C à 60 °C, 14 °F à 140 °F |
| Émissivité réglable | 0,10 à 1,00 (préréglage 0,95) |
| Fonctions principales | Mesure infrarouge, sonde type K, température ambiante, humidité, point de rosée, alerte moisissure, détection fuites UV, alarme différence de température, laser, lumière UV |
| Contenu de la livraison | Appareil de mesure, pile 9V, manuel d'instructions (sonde type K non incluse) |
| Garantie | 2 ans légale |
FOIRE AUX QUESTIONS - PAN IRT800+ Pancontrol
Questions des utilisateurs sur PAN IRT800+ Pancontrol
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Thermomètre au format PDF gratuitement ! Retrouvez votre notice PAN IRT800+ - Pancontrol et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PAN IRT800+ de la marque Pancontrol.

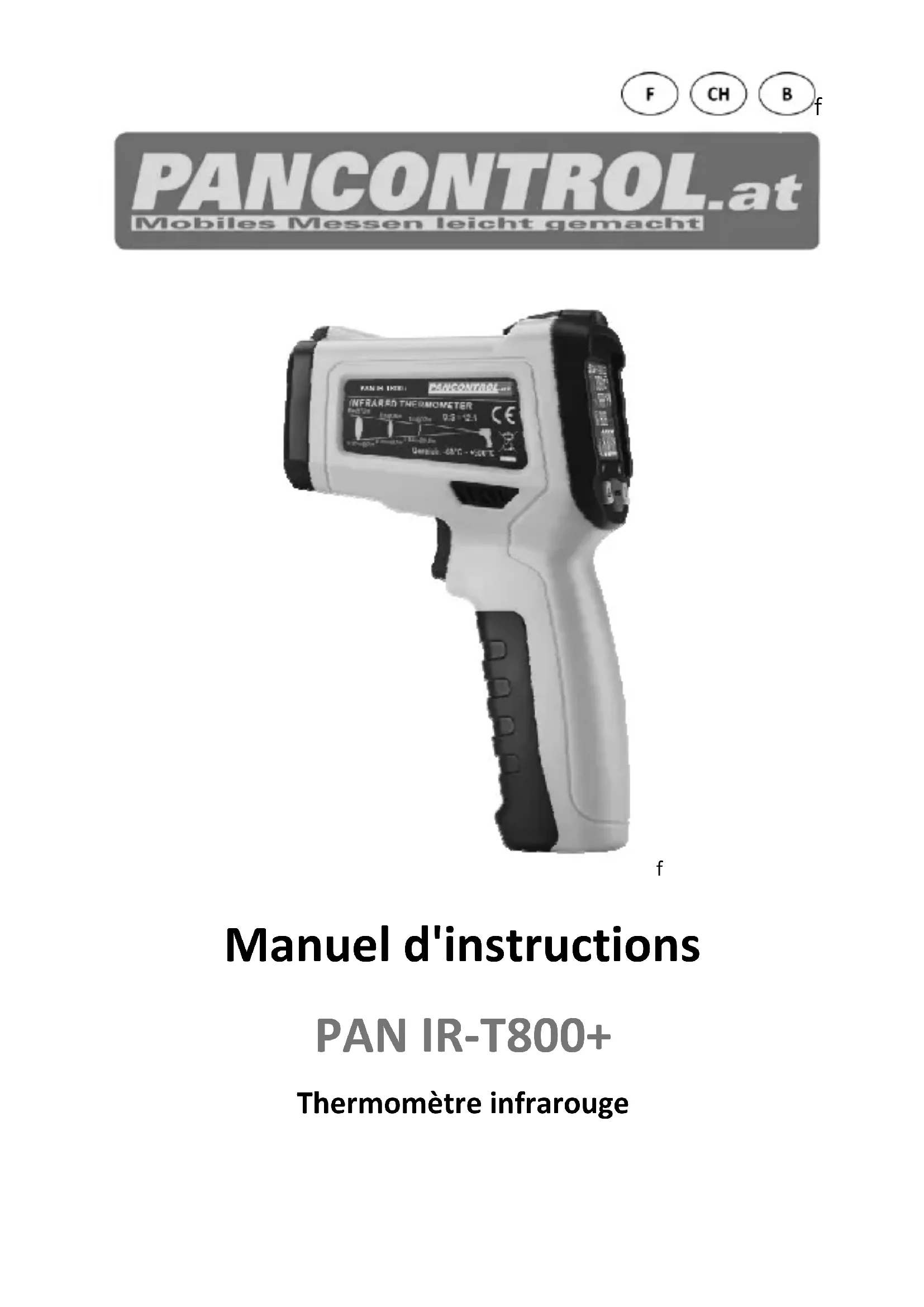

MODE D'EMPLOI PAN IRT800+ Pancontrol
Thermomètre infrarouge
- Introduction......2
- Contenu de la livraison....3
- Consignes générales de sécurité....3
- Explications des symboles figurant sur l'appareil....4
- Eléments de commande....5
- L'écran et ses symboles....5
- Caractéristiques techniques....6
- Utilisation....7
- Maintenance 10
- Garantie et pièces de rechange 11
1. Introduction
Merci d'avoir acheté un appareil PACμ μL. Depuis plus de 20 ans, la marque PACμ μL est synonyme d'appareils de mesure professionnels, pratiques et bon marché. Vous nous souhaitons beaucoup de plaisir lors de l'utilisation de cet appareil et nous sommes convaincus qu'il vous sera d'une grande utilité durant de nombreuses années.
Veuillez lire attentivement le manuel d'utilisation dans son intégralité avant la première mise en service de l'appareil en vue de vous familiariser avec la manipulation correcte de l'appareil et d'éviter toute utilisation incorrecte. Il est impératif de respecter toutes les consignes de sécurité. Un non-respect de celles-ci peut provoquer des dommages sur l'appareil et entraîner des dommages sanitaires.
Conservez soigneusement la présente notice d'utilisation afin de la consulter ultérieurement ou de pouvoir la transmettre avec l'appareil.
Le PA< I>-T 800+ est un thermomètre infrarouge sans contact pour les surfaces. Alternativement, un élément K (par ex. un capteur d'immersion) peut être raccordé.
Le PA< I>-T 800+ peut également mesurer la température ambiante, l'humidité et le point de rosée. Dans le cas des parois, le risque de formation de moisissures peut être affiché.
Avec la lumière UV, des fuites dans les tuyaux peuvent être détectées dans certains gaz (p. ex. systèmes de climatisation).
Le progrès technique est sujet à changement.
2. Contenu de la livraison
Veuillez vérifier au déballage de votre commande qu'elle n'a pas subi de dommages et qu'elle est bien complète.
- Appareil de mesure
- Pile(s) • Manuel d'instructions
(Sonde de température de type K inclus dans la livraison.)
5. Consignes générales de sécurité
• Protégez vos yeux ! Ne jamais diriger le laser face à des personnes ou des animaux. Attention également aux surfaces réfléchissantes ! - En vue de manipuler l'appareil en toute sécurité, nous vous prions de respecter les consignes de sécurité et d'utilisation figurant dans le présent manuel. - Avant d'utiliser l'appareil, assurez-vous qu'il est intact et qu'il fonctionne correctement. • Gardez l'appareil, en particulier les lentilles, propre et sans poussière.
• L'appareil ne doit être utilisé que si le boîtier est endommagé, si une ou plusieurs fonctions échouent, si aucune fonction n'est affichée, ou si vous pensez que quelque chose ne tourne pas rond. - Quand la sécurité de l'utilisateur ne peut être garantie, il convient de mettre l'appareil hors service et de prendre les mesures nécessaires pour éviter qu'il soit réutilisé. - Vous êtes priés de remplacer immédiatement les piles lorsque le symbole de pile apparaît à l'écran. - Toujours l'appareil hors tension avant de l'ouvrir pour remplacer la batterie ou le fusible. • Ne pas laisser le thermomètre infrarouge trop près d'une surface chaude. - Ne utilisez pas l'appareil à proximité de puissants champs magnétiques (par ex. transformateur de soudage), étant donné que ces derniers peuvent altérer l'affichage. • Ne stockez pas l'appareil dans un endroit soumis à des rayonnements directs du soleil. • En cas de non-utilisation prolongée de l'appareil, veuillez retirer la pile.
6. Explications des symboles figurant sur l'appareil
| CE | Conformité avec la réglementation CE concernant la basse tension 8E<-61010) |
 | Danger ! >espectez les consignes du manuel d'utilisation ! |
 | Ce produit ne doit pas être jeté avec les ordures ménagères lorsqu'il est arrivé en fin de vie mais il doit être apporté au centre de collecte pour le recyclage des appareils électriques et électroniques. |
 | Attention rayonnement de laser! |
5. Éléments de commande
| 1 | alarme-LED | 7 | Laser-LED |
| 2 | Affichage | 8 | UV-lumière |
| 3 | I>(Laser)-interrupteur / "DμW<" -Bouton | 9 | K-Element-connexion |
| 4 | Mode-Bouton | 10 | Bouton de mesure (détente) |
| 5 | Lumière UV-interrupteur / "UP"-Bouton | 11 | Compartiment à piles |
| 6 | I>-Capteur |
7. L'écran et ses symboles
| 1 | Température ambiante 7 Sonde de température de type K actif |
| 2 | Humidité de l'air (%) 8 Mesure de température infrarouge actif |
| 3 | Point de rosée 9 Émissivité |
| 4 | Température de surface de l'objet mesuré |
| 5 | Laser-Affichage 11 Attente de données |
| 6 | Unité de température (C / F) |
7. Caractéristiques techniques
Affichage LCD 4-couleur avec rétro-éclairage
Laser - Rayonnement de laser classe 2
Puissance < 1 mW
Longueur d'onde 630 - 670 nm
Spectre de réponse 8 - 14 µm
Émissivité réglable (0.1 à 1.0)
résolution optique 12 : 1 (Note Fig. 3)
Alimentation électrique 1 x 9V (6 F 22) Pile(s)
Conditions d'exploitation 0°C à 40°C (32°F à 104°F)
Conditions de stockage -10°C à 60°C (14°F à 140°F)
| Fonction Région | Précision de la valeur affichée | |
| Mesure de température infrarouge | -50°C - 0°C(-58°F - 32°F) | +/- 3°C (6°F) |
| 0°C - 800°C(32°F - °1.472°F) | +/- (1,5% +2°C(4°F)) | |
| Sonde de température de type K | -10°C - 537°C(14°F - 999°F) | +/- (1,5% +2°C(4°F)) |
| Température ambiante | 0°C -45°C(32°F - 113°F) | +/- 1°C(2°F) |
| -10 -0°C (14 - 32°F) ou45 - 60°C (113 - 140 °F) | +/- 1,5°C(3°F) | |
| Humidité de l'air | 20% -80%<20% ou >80% | +/-4%+/-5% |
| Point de rosée | -10°C - 50°C(14°F - 122°F) | +/-1,5°C (3°F) |
Informations générales
- Protégez vos yeux ! Ne jamais diriger le laser face à des personnes ou des animaux. Attention également aux surfaces réfléchissantes !
- Veuillez vous reporter aux croquis des premières pages de ce manuel.
- Après un changement soudain de la température ambiante, le thermomètre infrarouge doit être ajusté. Cela peut prendre jusqu'à 30 minutes. Le thermomètre ne fonctionnera correctement que si la température interne de l'appareil et la température ambiante sont les mêmes.
- Les thermomètres infrarouges ne mesurent que la température superficielle d'un objet. L'appareil ne peut pas effectuer de mesure au travers des surfaces transparentes telles que le verre. Il mesurerait la température de la surface de verre. Afin de la compenser, recouvrez la surface avec de la bande adhésive noire. Laissez quelques temps au ruban adhésif pour capter la température de l'objet à mesurer et prenez ensuite la température du ruban adhésif. Une optique de mesure encrassée (par ex. par la fumée, la poussière ou la vapeur) nuit à l'exactitude de la mesure.
- Lorsque la distance entre l'appareil de mesure et l'objet à mesurer augmente, la surface mesurée est comparativement plus grande. Vous pouvez voir le rapport entre la distance et la surface mesurée sur le graphique Fig. 3.
• Assurez-vous que la surface à mesurer de l'objet est bien plus grande que le point de mesure. Plus l'objet à mesurer est petit, plus la distance à l'appareil de mesure doit être réduite. Pour obtenir une mesure juste, l'objet à mesurer doit être au moins deux fois plus grand que le point de mesure. La taille minimale de l'objet à mesurer est affichée dans l'anneau des lasers autour de la centrale de point de mesure.
Émissivité
Le taux d'émission décrit l'énergie émise, caractéristique au matériau. La plupart des matériaux organiques ont un taux d'émission de 0,85... 0,98 (0,95 préréglé dans l'appareil). Le taux d'émission est réglable entre 0,10 et 1,0.
| Matériel Émissivité Matériel Émissivité | |
| Béton 0,94 Textiles 0,90 | |
| Brique 0,93 à 0,96 peau humaine 0,98 | |
| Glace 0,96 à 0,98 bois 0,90 | |
| Sable 0,90 Papier 0,70 à 0,94 | |
| Plâtre 0,80 à 0,90 μxyde de fer 0,78 à 0,82 |
Plus les valeurs se trouvent sous :
Définir le niveau d'émissivité
Configurer le dispositif avec la touche de mode pour que seul le niveau d'émission soit affiché. Vous pouvez maintenant définir la valeur souhaitée avec les touches.
▼/▲. Une pression prolongée modifie la valeur rapidement.
Pour brancher l'appareil de mesure et commencer le processus de mesure, appuyez sur la touche de mesure (détente).
Unité de température fixe
Appuyez sur le bouton MODE 2 secondes jusqu'à ce que l'unité °F ou °C apparaisse à l'écran.
Laser / lumière UV
Appuyez sur le "DμW<" -bouton pour éteindre le Laser. Appuyez sur la touche "UP" pour allumer la lampe à UV légère.
Réfrigérant de climatisation fluorescence sous la lumière UV. Éteindre le laser et les UV lumineux. Ainsi, vous pouvez trouver les fuites dans les climatiseurs.
Mesure de surface
Utilisez le bouton mode pour régler l'appareil de manière à ce que toutes les valeurs (température ambiante, humidité et point de rosée) soient affichées. Viser avec l'appareil sur la surface à mesurer et appuyez sur la touche de mesure (déclencheur). Attendez que la valeur sur l'afficheur ait stabilisé et relevez la valeur mesurée.
Différence de température-alarme
L'appareil avec la touche de mode affiche la température ambiante et température superficielle.
Surface souhaitée de mesure.
Si la différence entre la surface et la zone environnante est trop grande, le voyant (1) d'alarme s'allume en rouge.
Alerte de moisissure
Utilisez le bouton mode pour régler l'appareil de manière à ce que toutes les valeurs (température ambiante, humidité et point de rosée) soient affichées. Mesurer la surface intérieure d'un mur extérieur.
Si le point de la température de surface près ou sous la rosée, l'alarme LED (1) s'allume en rouge.
Sonde de température de type k
Connectez le périphérique à la %-sonde. Respectez la polarité correcte ! Touchez l'objet à mesurer avec la sonde de température, attendez que la valeur se soit stabilisée sur l'écran et lisez la valeur mesurée. Si nécessaire, utilisez la pâte thermoconductrice.
9. Maintenance
Les réparations de cet appareil doivent être uniquement réalisées par des personnels spécialisés et qualifiés.
Remplacement de la/des pile/s
Lorsque le symbole de piles ou BATT s'affiche à l'écran, il convient de remplacer la pile.
ouvrez le compartiment à piles avec des œufs de la pièce.
Placez la pile neuve dans la fixation et tenez compte de la polarité correcte. Refermez le compartiment à piles.
Éliminez les piles vides conformément aux consignes de protection de l'environnement.
En cas de non-utilisation prolongée de l'appareil, veuillez retirer la pile.
Nettoyage
En cas d'encrassement, nettoyez l'appareil avec un chiffon humide et un peu de détergent ménager. Veillez à ce qu'aucun liquide ne pénètre dans l'appareil ! N'employer aucun produit de nettoyage caustique ni solvant!
14. Garantie et pièces de rechange
Le présent appareil est couvert par une garantie légale de 2 années à compter de la date d'achat (conformément à la facture d'achat). Les réparations sur cet appareil ne doivent être effectuées que par du personnel technique spécialement formé. En cas de besoin en pièces de rechange ainsi qu'en cas de questions ou de problèmes, veuillez vous adresser à votre revendeur spécialisé ou à :
Erreurs et fautes d'impression réservés.
2017-12
