PAN MV690A - Multiméter Pancontrol - Ingyenes használati útmutató

Terméktípus	Multiméter / LED kijelzős feszültségtesztelő
Márka	Pancontrol
Modell	PAN MV690A
Kijelzés	LED (MV690A-hoz)
Méretek (H x Sz x M)	240 x 78 x 40 mm
Súly	204 g (MV690A)
Tápellátás	2 db 1,5 V AAA elem
Egyenfeszültség tartomány	12 V – 400 V (AC/DC)
Váltakozó feszültség tartomány	12 V – 400 V (50/60 Hz)
Bemeneti impedancia	≤ 1 MΩ
Válaszidő	< 0,1 s
Túlterhelés elleni védelem	400 V (AC/DC)
Fő funkciók	Egyen-/váltakozó feszültség mérés, folytonosságvizsgálat, egyfázisú fázisvizsgálat, forgómező jelző, differenciálkapcsoló (RCD) teszt
Folytonosságvizsgálat	Hangjelzés < 35 Ω ellenállás esetén
Forgómező jelző	100 – 400 V (50/60 Hz)
Biztonság	Kettős szigetelés, CAT III 400 V túlfeszültség kategória
Karbantartás	Nedves ruhával tisztítás; éves kalibráció ajánlott; elemcsere
Garancia	2 év
Csomagolás tartalma	Mérőműszer, elemek, használati útmutató

Gyakran ismételt kérdések - PAN MV690A Pancontrol

Hogyan mérjek egyenfeszültséget a PAN MV690A-val?

Érintse a fekete mérőcsúcsot a negatív, a pirosat a pozitív pólusra. A tesztelő 12 V-tól aktiválódik. A mért értéket a LED-ek villogása jelzi.

Hogyan ellenőrizzem egy áramkör folytonosságát?

Győződjön meg róla, hogy az áramkör feszültségmentes. Érintse a mérőcsúcsokat az áramkör két pontjához. Ha az ellenállás kisebb, mint 35 Ω, hangjelzés hallható.

Hogyan cseréljem ki a multiméter elemeit?

Távolítsa el a mérővezetékeket minden feszültségforrásról. Nyissa ki az elemrekesz fedelét egy csavarhúzóval. Cserélje ki a régi elemeket két 1,5 V-os AAA elemre, ügyelve a polaritásra. Zárja vissza a fedelet.

Mit tegyek, ha a készülék nem kapcsol be?

Először ellenőrizze az elemek állapotát és polaritását. Ha az elemek jók, ellenőrizze, hogy a mérőkábelek megfelelően vannak-e csatlakoztatva. Ha a probléma továbbra is fennáll, lépjen kapcsolatba egy hivatalos szervizzel.

Mit jelent az RCD (differenciálkapcsoló) teszt?

Az RCD teszt ellenőrzi egy 30 mA-es differenciálkapcsoló működését. A teszt gomb megnyomásakor az áramfelvétel 30 mA-re nő 230 V-on. Ha a kapcsoló nem old ki, hibás lehet.

Hogyan használjam a forgómező jelzőt?

Érintsen két fázist egy háromfázisú forrásról a mérőcsúcsokkal. Az 'R' (óramutató járásával megegyező) vagy 'L' (óramutató járásával ellentétes) LED-ek világítanak a forgómező irányának jelzésére, 100-400 V (50/60 Hz) feszültségeknél.

Mérhetők-e 400 V-nál nagyobb feszültségek az MV690A-val?

Nem, az MV690A modell 400 V AC/DC-re korlátozódik. 690 V-ig terjedő feszültségekhez használja az MV690B modellt.

Hogyan tisztítsam a készüléket?

Használjon nedves ruhát egy kevés nem agresszív háztartási tisztítószerrel. Kerülje, hogy folyadék kerüljön a készülék belsejébe. Ne használjon oldószereket vagy maró anyagokat.

Mi a készülék túlfeszültség kategóriája?

A készülék CAT III kategóriájú, 400 V-ig terjedő telepítések mérésére tervezték, beleértve az elosztótáblákat, megszakítókat, fix vezetékeket stb.

Van garancia a készülékre?

Igen, a PAN MV690A 2 év garanciával rendelkezik a vásárlás dátumától. Javítás esetén forduljon hivatalos viszonteladóhoz vagy a gyártóhoz.

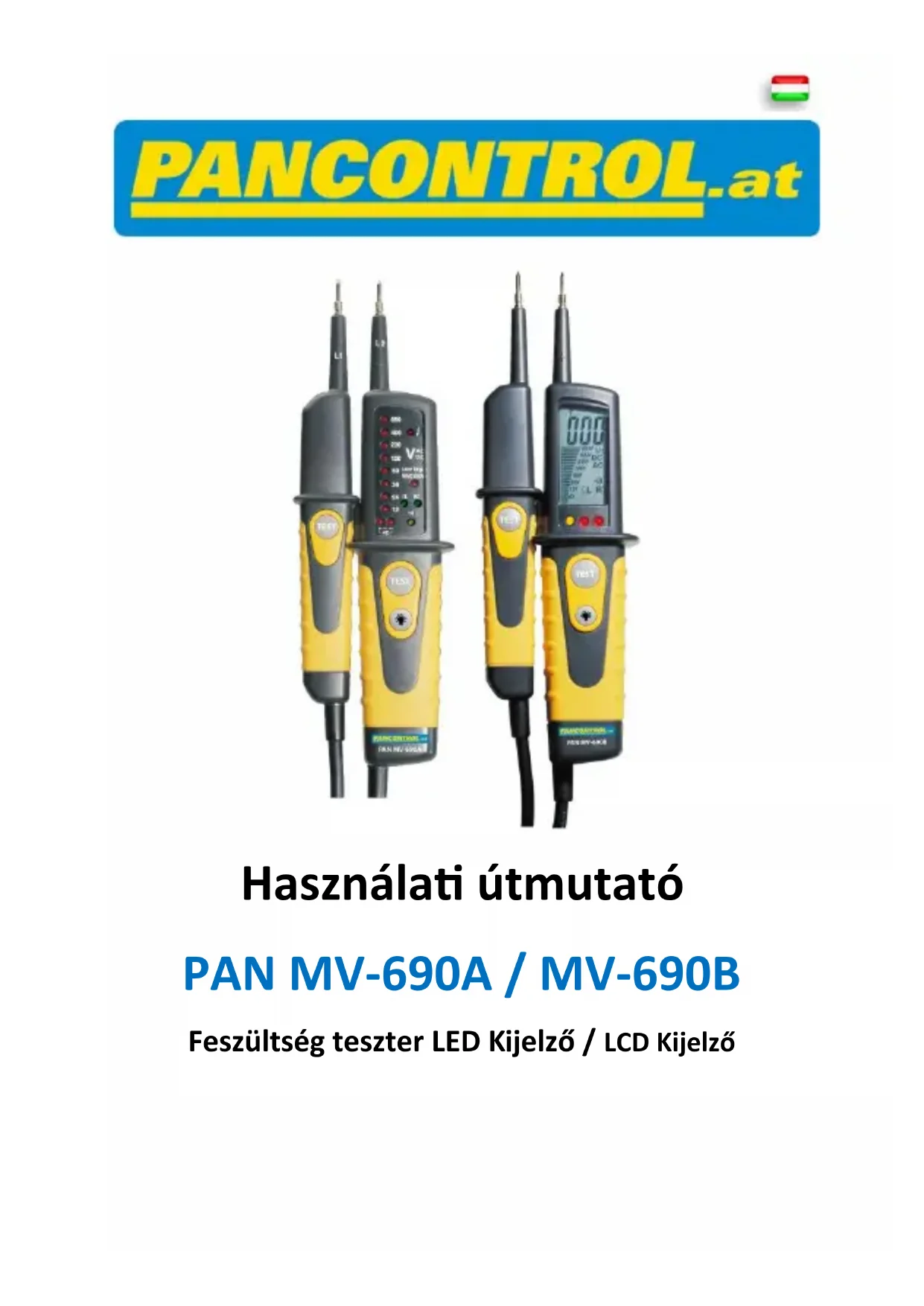

HASZNÁLATI ÚTMUTATÓ PAN MV690A Pancontrol

Feszültség teszter LED Kijelző / LCD Kijelző

Tartalom

1. Bevezető....2
2. Szállítmány tartalma....3
3. Általános biztonsági útmutatások....3
4. A készüléken lévő szimbólumok magyarázata ....4
5. Kezelőelemek és csatlakozóaljzatok....6
6. Műszaki adatok....7
7. Kezelés....8
8. Karbantartás....10
9. Garancia és pótalkatrészek....12

1. Bevezető

Köszönjük, hogy egy PANCONTROL készüléket választott. A PANCONTROL márka több, mint 20 éve praktikus, olcsó és professzionális mérőkészülékeket gyárt. Sok örömet kívánunk Önnek új készülékéhez és meg vagyunk arról győződve, hogy sok évek keresztül hasznos szolgálatot fog tenni.

Kérjük, olvassa el ezt a használati útmutatót a készülék első használatbavétele előtt teljesen és figyelmesen, hogy megismerje a készülék helyes használatát és elkerülje a hibás működtetést. Kövesse különösen a biztonsági útmutatókat. Ennek figyelmen kívül hagyása a készülék károsodásához, és egészségügyi sérülésekhez vezethet.

Későbbi használat, vagy a készülékkel való továbbadás céljából gondosan őrizze meg ezt a használati utasítást.

2. Szállítmány tartalma

Kérjük ellenőrizze a szállítmány szállítás közben bekövetkezett sérüléseit, és teljességét a kicsomagolás után.

• Mérőkészülék
• Elem(ek)
• Használati útmutató

3. Általános biztonsági útmutatások

A gép biztonságos használatának biztosítása érdekében kérjük, hogy kövesse valamennyi biztonsági- és kezelési útmutatást jelen útmutatóban.

• A használat előtt bizonyosodjon meg róla, hogy a vizsgálókábel, és a készülék sértetlen, és kifogástalanul működik. (pl. az ismert feszültségforrásoknál).
• A gépet nem szabad már használni, ha a ház vagy a vizsgálókábel megsérült, ha egy vagy több funkció kiesik, ha funkció nem jelenik meg vagy ha arra gyanakszik, hogy valami nincs rendben.
• Ha nem lehet garantálni a használó biztonságát, a készüléket üzemen kívül kell helyezni, és biztosítani kell, hogy senki se használja.
• Ennek a készüléknek a használata során a vizsgálókábeleket csak az ujjvédő mögött lévő markolatokon lehet megérinteni - ne érintse meg a vizsgálóhegyeket.
• Soha ne földeljen elektromos mérések végzése során. Ne érintsen meg szabadon lévő fémcsöveket, armatúrákat stb., hogy legyen földelési potenciálja. Órizze meg testének szigetelését száraz ruhával, gumicipókkel, gumilapokkal vagy egyéb ellenőrzött szigetelő anyagokkal.

• Úgy állítsa fel a készüléket úgy, hogy ne legyen megnehezítve a hálózati leválasztó berendezésekhez való hozzáférés.

• Soha ne helyezzen olyan feszültségeket, vagy áramokat a mérőkészülékre, amelyek túllépik a készüléken megadott maximális értéket.

• Szakítsa meg a feszültségellátást és süsse ki a szűrőkondenzátorokat a feszültségellátásban, mielőtt ellenállásokat mérne, vagy diódákat ellenőrizne.
• Mindig kapcsolja ki a gépet, és távolítsa el a vizsgálókábelt minden feszültségforrásról, mielőtt elemcsere miatt felnyitná azt.
• Ne használja a készüléket szabadban, nedves környezetben vagy olyan helyeken, ahol erős hőmérséklet-ingadozás van.
• Ne tárolja a gépet közvetlen napfényben.
• Ha a készülék módosítva, vagy változtatva lett, az üzembiztonság már nem biztosított. Ezenfelül megszűnik minden garanciális- és szavatossági igény.
• Ha hosszabb ideig nem használja a készüléket, távolítsa el az elemet.

4. A készüléken lévő szimbólumok magyarázata

Egyezik az EU kisfeszültségű irányelvével (EN-61010)

Védőszigetelés: Minden feszültségvezető alkatrész duplán van szigetelve

Veszély! Tartsa be a használati útmutató útmutatásait!

Figyelem! Veszélyes feszültség! Áramütés veszélye.

Ezt a terméket élettartama végén nem szabad a háztartási szeméttel együtt ártalmatlanítani, hanem az elektromos és elektronikus készülékek újrahasznosításának gyűjtőhelyén le kell adni.

CAT I

A készülék áramkörök mérésére szolgál, melyek nincsenek a hálózattal közvetlenül összekötve. Példaként szolgálnak mérések olyan áramkörökön, amelyek nincsenek a hálózatról levezetve, és különösen védett áramkörök, amelyek le vannak vezetve a hálózatról.

CAT II

A készülék olyan áramkörök mérésére szolgál, amelyek elektromosanközvetlenül a hálózattal össze vannak kötve, például háztartási készülékeken, hordozható szerszámokon és hasonlókon való mérésekre.

CAT III

A készülék épületszerelésekben való mérésekre való. Példaként szolgálnak elosztók, teljesítménykapcsolók, a kábelezés, kapcsolók, a szerelési konnektorok, ipari használatra tervezett készülékek, valamint fixen telepített motorok mérései.

CAT IV

A készülék alacsony feszültségű berendezések forrásain történő mérésekre való. Példaként szolgálnak számlálók és mérések túlfeszültség-védő berendezéseken és körvezérelt készülékeken.

Egyenfeszültség/-áram (IEC 60417-5031)

Váltakozó feszültség/-áram (IEC 60417-5032)

Akusztikus folytonosság vizsgáló

5. Kezelőelemek és csatlakozóaljzatok

1. Szonda (−)
2. Szonda Mérőkészülék (+)
3. LED-es zseblámpa
4. LED Kijelző / LCD Kijelző
5. Feszültségvezető fázis kijelzése
6. LED Feszültség vizsgálat
7. LED Folytonosság vizsgálat
8. Test gomb (FI)
9. Be-/Kikapcsoló LED-es zseblámpa
10. Elemtartó fedelét
11. Egyenfeszültség mérés Polaritás (+)

12. Egyenfeszültség mérés Polaritás (-)

13. Forgómező iránya az óramutató járásával ellentétes irányban (bal)

14. Forgómező iránya az óramutató járásával megegyező irányban (jobb)

1 2 3 4 5 6 7 8 9 10 11 12 ásával ellentétes irányban (bal) ásával megegyező irányban (jobb)

6. Műszaki adatok

Kijelző	PAN MV-690A: LEDPAN MV-690B: 3 1⁄2 Jegyű LCD Kijelző, Analóg bar,Háttérvilágítás
Polaritás	automatikusan (mínusz jel a negatív polaritás)
Forgó mező jelzése	100 – 400 V (50/60 Hz)
Túlterhelés-védelem	PAN MV-690A : 400 V (AC/DC)PAN MV-690B: 690 V (AC/DC)
Legmagasabb érték	< 0,2 A (1s); < 3,5 mA (5s)
Mérőáram	5 μA (Folytonosság vizsgálat)
Bemeneti impedancia	≤ 1MΩ
Válaszidő	< 0,1s
Mérési rátá	2-3x /s
max. üzemidő	30 s
Fogyasztás	250 mW
Áramellátás	2 x 1,5 V (AAA) Elem(ek)
Üzemelési feltételek	-10o C a 55o C / < 85% Relatív páratartalom
Súly	PAN MV-690A : 204 gPAN MV-690B: 216 g
Méretek	240 x 78 x 40mm

Működés	Terület	Felbontás	Pontosság %-ban kijelzett értékben
Egyenfeszültség (V =)	12 V		-30% a 0%
	24 V
	36 V
	50 V
	120 V
	230 V
	400 V
	690 V	(nur MV-690B)
Váltakozó feszültség (V ~) 50/60Hz	12 V		-30% a 0%
	24 V
	36 V
	50 V
	120 V
	230 V
	400 V
	690 V	(nur MV-690B)

7. Kezelés

Útmutatás: Minden mérés előtt, a megfelelő funkciója megbízhatóan működő áramforrást.

Egyenfeszültség mérés / Váltakozó feszültség mérés

1. Érintse meg a fekete vizsgálóheggyel az áramkör negatív, és a piros vizsgálóheggyel a pozitív oldalát.
2. A teszter aktiválódik egy 12V feszültséggel.
3. A mért érték megjelenik a villogó LED-ek.

Egyenfeszültség mérés / Váltakozó feszültség mérés csökkent ellenállás

A feszültség teszt csökkent impedancia nyomja meg a teszt gombot a mérés során. Az impedancia a mintegy 7,7 kΩ csökken, amely induktív és kapacitív kóbor feszültség elnyomott. Ezzel a funkcióval választhat a "valódi" különbség feszültség és a kóbor feszültség.

Egypólusú szakaszban a vizsgálati

Útmutatás: Ez a mérés csak akkor lehet elvégezni, ha a funkcionális elemek kerülnek be.

1. Érintse meg a pole a fejét a próbák.
2. Egy sípoló hang jelzi, hogy a vezeték feszültség alatt.

Tesztelése egy hibaáram megszakító.

1. Tapintó a külső karmester, a másik szonda a földkábelt.
2. A mért érték megjelenik a villogó LED-ek.
3. Nyomja meg a közepén a feszültség teszter két utazik. Ez a feszültség teszter 230 V erő fogyasztás nő kb. 30 mA.
4. Ha a vizsgált kör 30 mA-es hibaáram védelmi kapcsoló biztosított ki ezt. Ha az RCD nem kapcsol ki, a kapcsoló vagy hibás, vagy a harmadik ág az dugót nem azért.

Folytonosság vizsgálat

Útmutatás: Ez a mérés csak akkor lehet elvégezni, ha a funkcionális elemek kerülnek be.

1. Érintse meg a vizsgálóhegyekkel az áramkört, vagy a tesztelésre váró részt. A legjobb, ha leválassza a tesztelésre váró rész feszültségellátását, hogy az áramkör maradék része ellenállás mérésnél ne okozzon üzemzavart.
2. Kb.35 Ω -nál kisebb ellenállás esetén egy jelzőhangot hall. Nyitott áramkör esetén a kijelzón "OL" vagy "1" jelenik meg.

Forgatás mutató forgó mezők

Figyelem: Veszély! Tartsa be a használati útmutató útmutatásait!

A teszter tudja mutatni az irányt a forgó terület háromfázisú.

A forgatás jelző mindig aktív, és megjelenik a két LED.

Touch két fázisa a 3 fázisú váltóáramú áramforrást a két szonda a mérési eszköz.

Ha az "R" LED világít, a forgó mező forog óramutató járásával megegyező irányban - ha az "L" LED világít, a forgó mező forog az óramutató járásával ellentétes.

8. Karbantartás

Ezen a gépen a javítási munkálatokat csak szakképzett szakemberek végezhetik el.

Útmutatás: A mérőkészülék hibás működése esetén ellenőrizze:

• Az elem működését, és polaritását
• Biztosítékok működését (amennyiben van)
• Hogy a vizsgálókábelek teljesen, ütközésig be vannek-e dugva, és jó állapotban vannak-e. (Ellenőrzés folytonosság vizsgálattal)

Az elem(ek) cseréje

Ha a készülék nem válaszol a funkció teszt cserélje ki az akkumulátort.

Figyelem: Távolítsa el a szonda minden feszültség források az eszköz megnyitása előtt!

1. Nyissa meg az elemtartó rekesz csavart kicsavarásához.
2. Helyezze be az elemet a tartóba, és ügyeljen a helyes polaritásra.
3. Helyezze vissza az elemfiók fedelét és csavarozza fel.
4. Ártalmatlanítsa a kimerült elemeket környezet-kímélően.
5. Ha hosszabb ideig nem használja a készüléket, távolítsa el az elemet.

Kalibráció

A feszültség teszter kell kalibrálni a szolgáltató rendszeresen pontosság érdekében.

Javasoljuk éves kalibrálás.

Tisztítás

Szennyeződések esetén tisztítsa meg a készüléket egy nedves kendővel, és kevés háztartási tisztítóval. Ügyeljen arra, hogy ne kerüljön folyadék a készülékbe! Ne használjon agresszív tisztító- vagy oldószereket!

9. Garancia és pótalkatrészek

Erre a készülékre a jogszabály szerinti 2 éves garancia érvényes a vásárlás dátumától (a nyugta szerint). Javításokat a készüléken csak megfelelően képzett szakszemélyzet végezhet. Pótalkatrészek szüksége esetén, valamint kérdések vagy problémák esetén forduljon a szakkereskedőjéhez:

KRYSTUFEK.at

Dipl.Ing. Ernst KRYSTUFEK GmbH & Co KG AUSTRIA, A-1230 Wien, Pfarrgasse 79 Tel [phone], Fax [phone] [e-mail], www.krystufek.at
