Produkttyp	Multimeter / Spannungsprüfer mit LED-Anzeige
Marke	Pancontrol
Modell	PAN MV690A
Anzeige	LED (für MV690A)
Abmessungen (L x B x H)	240 x 78 x 40 mm
Gewicht	204 g (MV690A)
Stromversorgung	2 Batterien 1,5 V AAA
Gleichspannungsbereich	12 V - 400 V (AC/DC)
Wechselspannungsbereich	12 V - 400 V (50/60 Hz)
Eingangsimpedanz	≤ 1 MΩ
Ansprechzeit	< 0,1 s
Überlastschutz	400 V (AC/DC)
Hauptfunktionen	Messung Gleich-/Wechselspannung, Durchgangsprüfung, einpoliger Phasentest, Drehfeldanzeige, RCD-Test (Fehlerstromschutzschalter)
Durchgangsprüfung	Akustisches Signal bei Widerstand < 35 Ω
Drehfeldanzeige	100 - 400 V (50/60 Hz)
Sicherheit	Doppelte Isolierung, Überspannungskategorie CAT III 400 V
Wartung	Reinigung mit feuchtem Tuch; jährliche Kalibrierung empfohlen; Batteriewechsel
Garantie	2 Jahre
Lieferumfang	Messgerät, Batterien, Bedienungsanleitung

Häufig gestellte Fragen - PAN MV690A Pancontrol

Wie misst man eine Gleichspannung mit dem PAN MV690A?

Berühren Sie die schwarze Messspitze am Minuspol und die rote Spitze am Pluspol. Der Tester aktiviert sich ab 12 V. Der Messwert wird durch das Blinken der LEDs angezeigt.

Wie prüft man die Durchgangsfähigkeit eines Stromkreises?

Stellen Sie sicher, dass der Stromkreis spannungsfrei ist. Berühren Sie die Messspitzen an den beiden Punkten des Stromkreises. Wenn der Widerstand unter 35 Ω liegt, ertönt ein akustisches Signal.

Wie wechselt man die Batterien des Multimeters?

Entfernen Sie die Messleitungen von jeder Spannungsquelle. Öffnen Sie den Deckel des Batteriefachs mit einem Schraubendreher. Ersetzen Sie die alten Batterien durch zwei AAA 1,5 V Batterien unter Beachtung der Polarität. Schließen Sie den Deckel.

Was tun, wenn das Gerät nicht einschaltet?

Überprüfen Sie zuerst den Zustand und die Polarität der Batterien. Wenn die Batterien in Ordnung sind, überprüfen Sie, ob die Messleitungen richtig angeschlossen sind. Wenn das Problem weiterhin besteht, wenden Sie sich an einen autorisierten Service.

Was bedeutet der RCD-Test (Fehlerstromschutzschalter)?

Der RCD-Test überprüft die ordnungsgemäße Funktion eines 30 mA Fehlerstromschutzschalters. Durch Drücken der Testtaste steigt der Stromverbrauch auf 30 mA bei 230 V. Wenn der Schutzschalter nicht auslöst, kann er defekt sein.

Wie verwendet man die Drehfeldanzeige?

Berühren Sie mit den Messspitzen zwei Phasen einer Drehstromquelle. Die LEDs 'R' (rechtsdrehend) oder 'L' (linksdrehend) leuchten auf, um die Drehfeldrichtung anzuzeigen, bei Spannungen von 100 bis 400 V (50/60 Hz).

Kann man mit dem MV690A Spannungen über 400 V messen?

Nein, das Modell MV690A ist auf 400 V AC/DC begrenzt. Für Spannungen bis 690 V verwenden Sie das Modell MV690B.

Wie reinigt man das Gerät?

Verwenden Sie ein feuchtes Tuch mit etwas mildem Haushaltsreiniger. Vermeiden Sie das Eindringen von Flüssigkeit in das Gerät. Verwenden Sie keine Lösungsmittel oder ätzende Produkte.

Welche Überspannungskategorie hat das Gerät?

Das Gerät ist für Messungen in Anlagen der Kategorie CAT III bis 400 V ausgelegt, was Verteilertafeln, Schutzschalter, feste Verkabelungen usw. umfasst.

Ist das Gerät garantiert?

Ja, der PAN MV690A hat eine gesetzliche Garantie von 2 Jahren ab Kaufdatum. Für Reparaturen wenden Sie sich an einen autorisierten Händler oder den Hersteller.

BEDIENUNGSANLEITUNG PAN MV690A Pancontrol

PANCONTROL.at Mobiles Messen leicht gemacht

MA NUAL

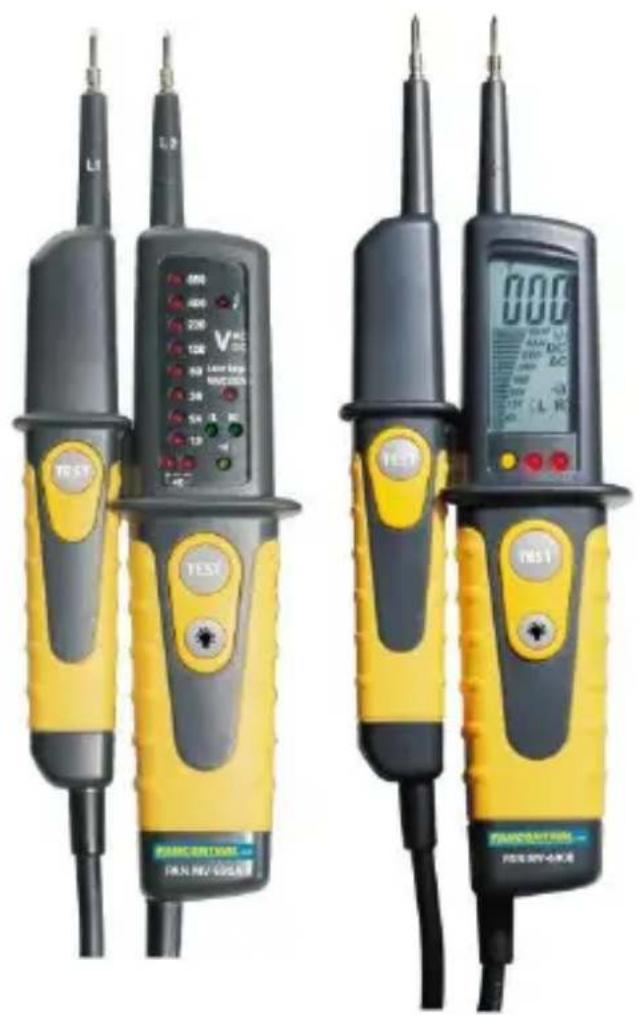

PAN MV-690A / MV-690B

L1 L2 600 400 250 120 50 30 26 12 VAC DC LOW HCC MAX/DC 30 90 10 TEST TEST TEST FANCONTEOL FAN 372-052A 000 + 1.0V DC + 1.0V DC + 1.0V AC + 1.0V DC + 1.0V DC + 1.0V DC + 1.0V DC + 1.0V DC + 1.0V DC + 1.0V DC + 1.0V DC + 1.0V DC + 1.0V DC + 1.0V DC + 1.0V DC + 1.0V DC + 0.0V DC + 0.0V DC + 0.0V DC + 0.0V DC + 0.0V DC + 0.0V DC + 0.0V DC + 0.0V DC + 0.0V DC + 0.0V DC + 0.0V DC + 0.0V DC + 0.0V AC + 0.0V AC + 0.0V AC + 0.0V AC + 0.0V AC + 0.0V AC + 0.0V AC + 0.0V AC + 0.0V AC + 0.0V AC + 0.0V AC + 0.0V AC + 0.0V AC + 1.5V DC + 1.5V DC + 1.5V DC + 1.5V DC + 1.5V DC + 1.5V DC + 1.5V DC + 1.5V DC + 1.5V DC + 1.5V DC + 1.5V DC + 1.5V DC + 1.5V DC + 2.5V DC + 2.5V DC + 2.5V DC + 2.5V DC + 2.5V DC + 2.5V DC + 2.5V DC + 2.5V DC + 2.5V DC

INDEX

	Deutsch	DE 1 - DE 12
	Français	FR 1 - FR 12
	Italiano	IT 1 - IT 12
	Nederlands	NL 1 - NL 12
	Čeština	CZ 1 - CZ 12
	Slovensky	SK 1 - SK 12
	Magyar	HU 1 - HU 12

PANCONTROL.at

L1 L2 680 480 250 120 90 50 30 10 VAC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC

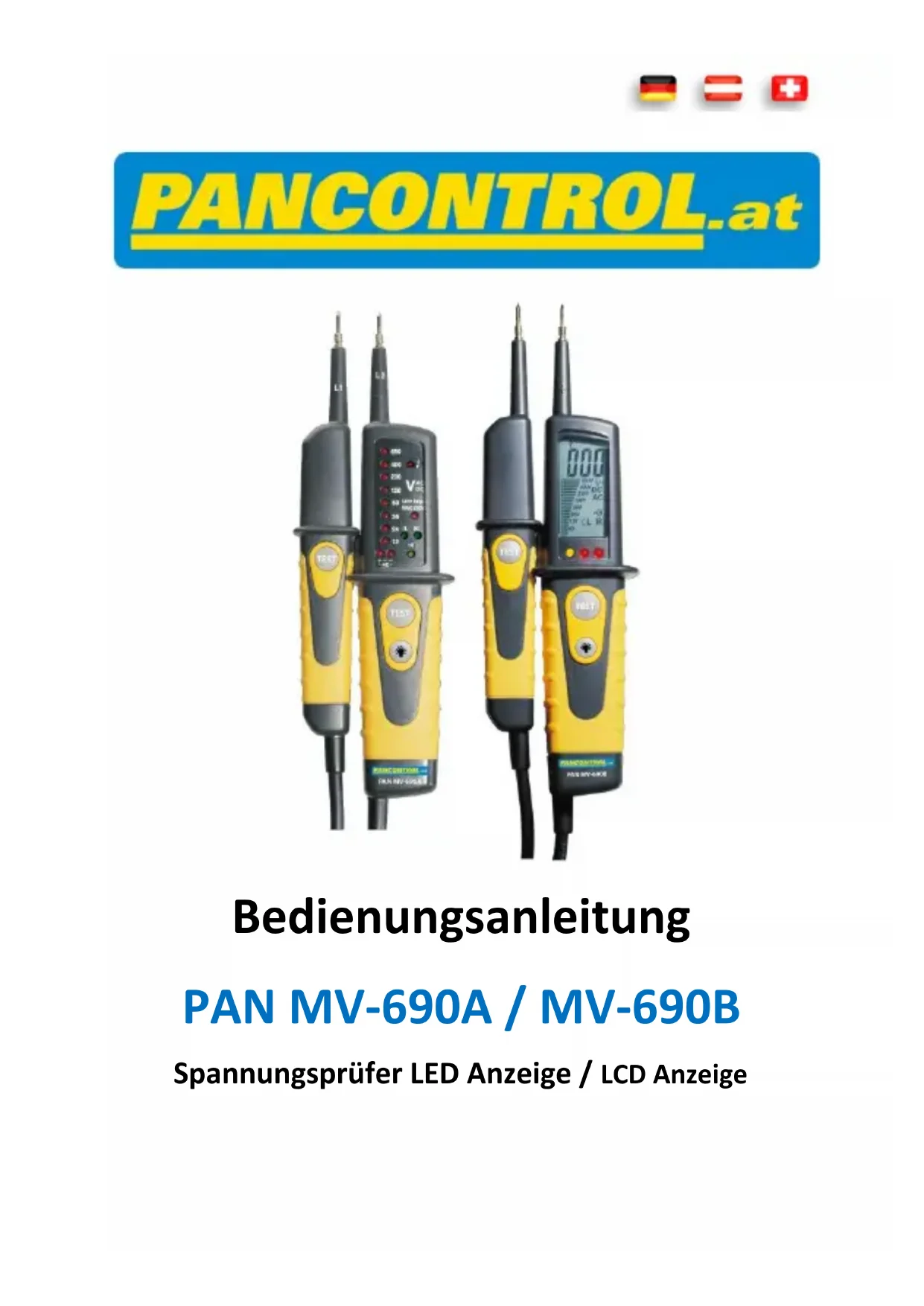

Bedienungsanleitung

PAN MV-690A / MV-690B

Spannungsprüfer LED Anzeige / LCD Anzeige

Inhalt

1. Einleitung....2
2. Lieferumfang....3
3. Allgemeine Sicherheitshinweise ....3
4. Erläuterungen der Symbole am Gerät......4
5. Bedienelemente und Anschlussbuchsen......6
6. Technische Daten....7
7. Bedienung....8
8. Instandhaltung....10
9. Gewährleistung und Ersatzteile 12

1. Einleitung

Vielen Dank, dass Sie sich für ein PANCONTROL Gerät entschieden haben. Die Marke PANCONTROL steht seit über 20 Jahren für praktische, preiswerte und professionelle Messgeräte. Wir wünschen Ihnen viel Freude mit Ihrem neuen Gerät und sind überzeugt, dass es Ihnen viele Jahre gute Dienste leisten wird. Bitte lesen Sie diese Bedienungsanleitung vor der ersten Inbetriebnahme des Gerätes zur Gänze aufmerksam durch, um sich mit der richtigen Bedienung des Gerätes vertraut zu machen und Fehlbedienungen zu verhindern. Befolgen Sie insbesondere alle Sicherheitshinweise. Eine Nichtbeachtung kann zu Schäden am Gerät, und zu gesundheitlichen Schäden führen.

Verwahren Sie diese Bedienungsanleitung sorgfältig um später nachschlagen, oder sie mit dem Gerät weitegergeben zu können.

2. Lieferumfang

Bitte überprüfen Sie nach dem Auspacken den Lieferumfang auf Transportbeschädigungen und Vollständigkeit.

• Messgerät
• Batterie(n)
  • Bedienungsanleitung

3. Allgemeine Sicherheitshinweise

Um eine sichere Benutzung des Gerätes zu gewährleisten, befolgen Sie bitte alle Sicherheits- und Bedienungshinweise in dieser Anleitung.

• Stellen Sie vor der Verwendung sicher, dass Prüfkabel und Gerät unbeschädigt sind und einwandfrei funktionieren. (z.B. an bekannten Spannungsquellen).
• Das Gerät darf nicht mehr benutzt werden, wenn das Gehäuse oder die Prüfkabel beschädigt sind, wenn eine oder mehrere Funktionen ausfallen, wenn keine Funktion angezeigt wird oder wenn Sie vermuten, dass etwas nicht in Ordnung ist.
• Wenn die Sicherheit des Anwenders nicht garantiert werden kann, muss das Gerät außer Betrieb genommen und gegen Verwendung geschützt werden.
• Beim Benutzen dieses Geräts dürfen die Prüfkabel nur an den Griffen hinter dem Fingerschutz berührt werden – die Prüfspitzen nicht berühren.

• Erden Sie sich niemals beim Durchführen von elektrischen Messungen. Berühren Sie keine freiliegenden Metallrohre, Armaturen usw., die ein Erdpotential besitzen könnten. Erhalten Sie die Isolierung Ihres Körpers durch trockene Kleidung, Gummischuhe, Gummimatten oder andere geprüfte Isoliermaterialien.

• Stellen Sie das Gerät so auf, dass das Betätigen von Trenneinrichtungen zum Netz nicht erschwert wird.

• Legen Sie niemals Spannungen oder Ströme an das Messgerät an, welche die am Gerät angegebenen Maximalwerte überschreiten.
• Unterbrechen Sie die Spannungsversorgung und entladen Sie Filterkondensatoren in der Spannungsversorgung, bevor Sie Widerstände messen oder Dioden prüfen.
• Schalten Sie das Gerät immer aus und entfernen Sie die Prüfkabel von allen Spannungsquellen, bevor Sie das Gerät zum Austauschen der Batterie öffnen.
• Verwenden Sie das Gerät nicht im Freien, in feuchter Umgebung oder in Umgebungen, die starken Temperaturschwankungen ausgesetzt sind.
• Lagern Sie das Gerät nicht in direkter Sonnenbestrahlung.
• Wenn das Gerät modifiziert oder verändert wird, ist die Betriebssicherheit nicht länger gewährleistet. Zudem erlöschen sämtliche Garantie- und Gewährleistungsansprüche.
• Wenn Sie das Gerät längere Zeit nicht benutzen, entfernen Sie die Batterie.

4. Erläuterungen der Symbole am Gerät

Übereinstimmung mit der EU-Niederspannungsrichtlinie (EN-61010)

Schutzisolierung: Alle spannungsführenden Teile sind doppelt isoliert Gefahr! Beachten Sie die Hinweise der Bedienungsanleitung!

Achtung! Gefährliche Spannung! Gefahr von Stromschlag.

Dieses Produkt darf am Ende seiner Lebensdauer nicht in den normalen Haushaltsabfall entsorgt werden, sondern muss an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

CAT I	Das Gerät ist für Messungen an Stromkreisen, die nicht direkt mit dem Netz verbunden sind, vorgesehen. Beispiele sind Messungen an Stromkreisen, die nicht vom Netz abgeleitet sind und besonders geschützten Stromkreisen, die vom Netz abgeleitet sind.
CAT II	Das Gerät ist für Messungen an Stromkreisen, die elektrisch direkt mit dem Niederspannungsnetz verbunden sind, vorgesehen, z.B. Messungen an Haushaltsgeräten, tragbaren Werkzeugen und ähnlichen Geräten.
CAT III	Das Gerät ist für Messungen in der Gebäudeinstallation vorgesehen. Beispiele sind Messungen an Verteilern, Leistungsschaltern, der Verkabelung, Schaltern, Steckdosen der festen Installation, Geräten für industriellen Einsatz sowie an fest installierten Motoren.
CAT IV	Das Gerät ist für Messungen an der Quelle der Niederspannungsinstallation vorgesehen. Beispiele sind Zähler und Messungen an primären Überstromschutzeinrichtungen und Rundsteuergeräten.
	Gleichspannung/-strom (IEC 60417-5031)
	Wechselspannung/-strom (IEC 60417-5032)
	Akustischer Durchgangsprüfer

5. Bedienelemente und Anschlussbuchsen

1. Prüfspitze (−)
2. Prüfspitze Messgerät (+)
3. LED-Taschenlampe
4. LED Anzeige / LCD Anzeige
5. Anzeige der spannungsführenden Phase
6. LED Spannungsprüfung
7. Drehfeldrichtung gegen Uhrzeigersinn (links)
8. Drehfeldrichtung im Uhrzeigersinn (rechts)
9. LED Durchgangsprüfung
10. Prüftaste (FI)
11. Ein-/Ausschalter LED-Taschenlampe
12. Batteriefachdeckel
13. Gleichspannungsmessung Polarität (+)
14. Gleichspannungsmessung Polarität (-)

1 2 3 4 5 6 7 8 9 10 11 12 LINKS (links) chts)

6. Technische Daten

Anzeige	PAN MV-690A: LEDPAN MV-690B: 3 1⁄2 Stellen LCD Anzeige, Analogbalken, Hintergrundbeleuchtung
Polarität	automatisch (Minuszeichen für negative Polarität)
Drehfeldanzeige	100 – 400 V (50/60 Hz)
Überlastschutz	PAN MV-690A : 400 V (AC/DC)PAN MV-690B: 690 V (AC/DC)
Höchster Wert	< 0,2 A (1s); < 3,5 mA (5s)
Prüfstrom	5 μA (Durchgangsprüfung)
Eingangsimpedanz	≤ 1MΩ
Ansprechzeit	< 0,1s
Messrate	2-3x /s
Max. Betriebszeit	30 s
Leistungsaufnahme	250 mW
Stromversorgung	2 x 1,5 V (AAA) Batterie(n)
Betriebsbedingungen	-10° C bis 55° C / < 85% Relative Luftfeuchte
Gewicht	PAN MV-690A : 204 gPAN MV-690B: 216 g
Abmessungen	240 x 78 x 40mm

Funktion	Bereich	Auflösung	Genauigkeit in % vom angezeigten Wert
Gleichspannung (V =)	12 V		-30% bis 0%
	24 V
	36 V
	50 V
	120 V
	230 V
	400 V
	690 V	(nur MV-690B)
Wechselspannung (V ~) 50/60Hz	12 V		-30% bis 0%
	24 V
	36 V
	50 V
	120 V
	230 V
	400 V
	690 V	(nur MV-690B)

7. Bedienung

Hinweis: Prüfen Sie vor jeder Messung die ordnungsgemäße Funktion an einer zuverlässig funktionierenden Spannungsquelle.

Gleichspannungsmessung / Wechselspannungsmessung

1. Berühren Sie mit der schwarzen Prüfspitze die negative Seite und mit der roten Prüfspitze die positive Seite des Schaltkreises.
2. Der Spannungsprüfer aktiviert sich ab einer Spannung von 12V.
3. Der Messwert wird durch aufleuchtende LED's angezeigt.

Gleichspannungsmessung / Wechselspannungsmessung mit reduzierter Impedanz

Zur Spannungsprüfung mit reduzierter Impedanz drücken Sie während der Messung die Prüftaste. Dadurch wird die Impedanz auf ca. 7,7 kΩ reduziert, wodurch induktive und kapazitive Streuspannungen unterdrückt werden. Mit dieser Funktion können Sie zwischen „echten“ Spannungen und Streuspannungen unterscheiden.

Einpoliger Phasentest

Hinweis: Diese Messung kann nur bei eingesetzten funktionstüchtigen Batterien durchgeführt werden.

1. Berühren Sie mit der Geräteprüfspitzen einen Pol eines Leiters.
2. Ein Signalton zeigt an, dass der Leiter unter Spannung steht.

Prüfung eines Fehlerstrom Schutzschalters.

1. Berühren Sie mit einer Prüfspitze den Phasenleiter und mit der anderen Prüfspitze den Erdleiter.
2. Der Messwert wird durch aufleuchtende LED's angezeigt.
3. Drücken Sie die beiden Prüftasten in der Mitte des Spannungsprüfers. Dadurch erhöht sich die Stromaufnahme des Spannungsprüfers bei 230 V auf ca. 30 mA.
4. Sofern der geprüfte Stromkreis mit einem 30 mA FI – Schutzschalter abgesichert ist, sollte dieser abschalten. Falls der FI – Schalter nicht abschaltet, ist entweder der FI – Schalter defekt oder der Erdungsanschluss der Steckdose nicht in Ordnung.

Durchgangsprüfung

Hinweis: Diese Messung kann nur bei eingesetzten funktionstüchtigen Batterien durchgeführt werden.

1. Berühren Sie mit den Prüfspitzen den Schaltkreis oder das zu testende Teil. Am besten trennen Sie die Spannungsversorgung des zu testenden Teils ab, damit der Rest des Schaltkreises keine Störungen bei der Widerstandsmessung verursacht.

2. Bei einem Widerstand von weniger als ca. 35 Ω hören Sie einen Signalton. Bei offenem Schaltkreis wird am Display "OL" oder "1" angezeigt.

Drehrichtungsanzeige von Drehfeldern

Achtung: Gefahr! Beachten Sie die Hinweise der Bedienungsanleitung!

Der Spannungsprüfer kann die Richtung des Drehfeldes bei Drehstrom anzeigen. Die Drehrichtungsanzeige ist immer aktiv und wird durch die beiden LED's angezeigt.

Berühren Sie mit den beiden Prüfspitzen zwei Phasen der Drehstromspannungsquelle.

Wenn die „R“ -LED (7) aufleuchtet, dreht sich das Drehfeld nach rechts oder im Uhrzeigersinn - wenn die „L“ -LED (8) aufleuchtet, dreht sich das Drehfeld nach links oder gegen den Uhrzeigersinn.

8. Instandhaltung

Reparaturen an diesem Gerät dürfen nur von qualifizierten Fachleuten ausgeführt werden.

Hinweis: Bei Fehlfunktionen des Messgeräts prüfen Sie:

• Funktion und Polarität der Batterie
• Funktion der Sicherungen (falls vorhanden)
• Ob die Prüfkabel vollständig bis zum Anschlag eingesteckt und in gutem Zustand sind. (Überprüfung mittels Durchgangsprüfung)

Austauschen der Batterie(n)

Wenn das Gerät beim Funktionstest nicht reagiert, ersetzen Sie die Batterien.

Achtung: Vor dem Öffnen des Geräts entfernen Sie die Prüfspitzen von allen Spannungsquellen!

1. Öffnen Sie die Schraube des Batteriefachs mit einem passenden Schraubendreher.
2. Setzen Sie die Batterie in die Halterung ein und beachten Sie die richtige Polarität.
3. Setzen Sie den Batteriefachdeckel zurück und schrauben Sie ihn an.
4. Entsorgen Sie leere Batterien umweltgerecht.
5. Wenn Sie das Gerät längere Zeit nicht benutzen, entfernen Sie die Batterie.

Kalibrierung

Der Spannungsprüfer muss durch den Kundendienst regelmäßig kalibriert werden, um die Messgenauigkeit zu gewährleisten. Wir empfehlen eine jährliche Kalibrierung.

Reinigung

Bei Verschmutzung reinigen Sie das Gerät mit einem feuchten Tuch und etwas Haushaltsreiniger. Achten Sie darauf, dass keine Flüssigkeit in das Gerät dringt! Keine aggresiven Reinigungs- oder Lösungsmittel verwenden!

9. Gewährleistung und Ersatzteile

Für dieses Gerät gilt die gesetzliche Gewährleistung von 2 Jahren ab Kaufdatum (It. Kaufbeleg). Reparaturen an diesem Gerät dürfen nur durch entsprechend geschultes Fachpersonal durchgeführt werden. Bei Bedarf an Ersatzteilen sowie bei Fragen oder Problemen wenden Sie sich bitte an Ihren Fachhändler oder an:

KRYSTUFEK.at

Dipl.Ing. Ernst KRYSTUFEK GmbH & Co KG AUSTRIA, A-1230 Wien, Pfarrgasse 79 Tel [phone], Fax [phone] [e-mail], www.krystufek.at
