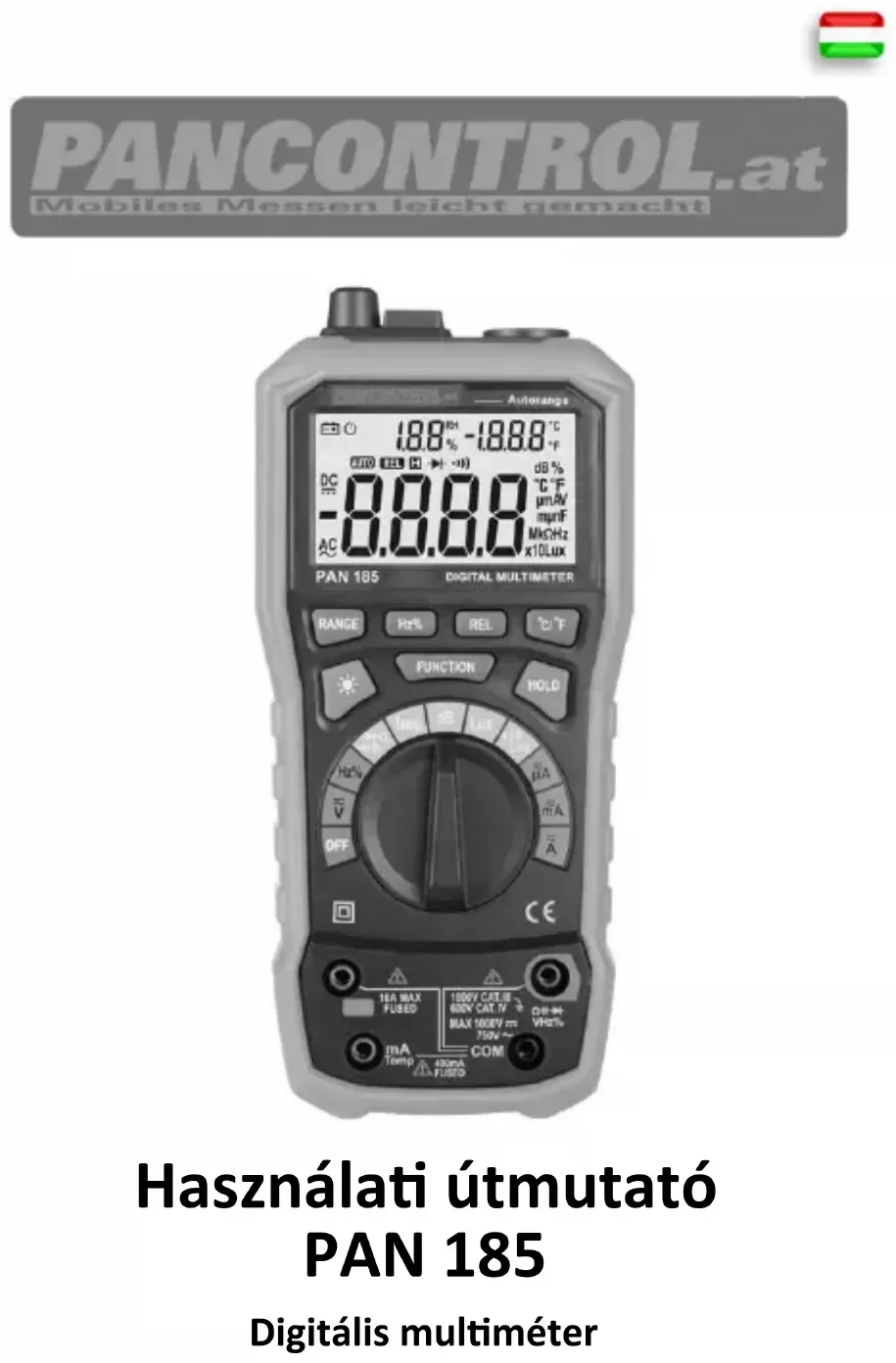

HASZNÁLATI ÚTMUTATÓ PAN 185 Pancontrol

3. Általános biztonsági útmutatások ................................................... 3

4. A készüléken lévő szimbólumok magyarázata ................................. 5

5. Kezelőelemek és csatlakozóaljzatok ................................................ 6

6. A kijelző és annak szimbólumai ....................................................... 8

Köszönjük, hogy egy PANCONTROL készüléket választott. A PANCONTROL márka gyakorlati, olcsó és szakmai mérőműszerek 1986 óta elérhető. Sok örömet kívánunk Önnek új készülékéhez és meg vagyunk arról győződve, hogy sok évek keresztül hasznos szolgálatot fog tenni. Kérjük, olvassa el ezt a használati útmutatót a készülék első használatbavétele előtt teljesen és figyelmesen, hogy megismerje a készülék helyes használatát és elkerülje a hibás működtetést. Kövesse különösen a biztonsági útmutatókat. Ennek figyelmen kívül hagyása a készülék károsodásához, és egészségügyi sérülésekhez vezethet.HU 3 Későbbi használat, vagy a készülékkel való továbbadás céljából gondosan őrizze meg ezt a használati utasítást.

2. Szállítmány tartalma

Kérjük ellenőrizze a szállítmány szállítás közben bekövetkezett sérüléseit, és teljességét a kicsomagolás után.Kérjük ellenőrizze a szállítmány szállítás közben bekövetkezett sérüléseit, és teljességét a kicsomagolás után. - Mérőkészülék - Vizsgáló kábel - K típusú hőmérséklet érzékelő - Elem(ek) - Párnázott hordtáska - Használati útmutató

3. Általános biztonsági útmutatások

A gép biztonságos használatának biztosítása érdekében kérjük, hogy kövesse valamennyi biztonsági- és kezelési útmutatást jelen útmutatóban. - A használat előtt bizonyosodjon meg róla, hogy a vizsgálókábel, és a készülék sértetlen, és kifogástalanul működik. (pl. az ismert feszültségforrásoknál). - A gépet nem szabad már használni, ha a ház vagy a vizsgálókábel megsérült, ha egy vagy több funkció kiesik, ha funkció nem jelenik meg vagy ha arra gyanakszik, hogy valami nincs rendben. - Ha nem lehet garantálni a használó biztonságát, a készüléket üzemen kívül kell helyezni, és biztosítani kell, hogy senki se használja.HU 4 - Ennek a készüléknek a használata során a vizsgálókábeleket csak az ujjvédő mögött lévő markolatokon lehet megérinteni - ne érintse meg a vizsgálóhegyeket. - Soha ne földeljen elektromos mérések végzése során. Ne érintsen meg szabadon lévő fémcsöveket, armatúrákat stb., hogy legyen földelési potenciálja. Őrizze meg testének szigetelését száraz ruhával, gumicipőkkel, gumilapokkal vagy egyéb ellenőrzött szigetelő anyagokkal. - Úgy állítsa fel a készüléket úgy, hogy ne legyen megnehezítve a hálózati leválasztó berendezésekhez való hozzáférés. - A mérés megkezdése előtt a forgókapcsolót mindig állítsa a kívánt mérési tartományra, és szabályosan kattintsa be a mérési tartományokat. - Ha ismeretlen a mérésre váró érték nagysága, a forgókapcsolón mindig a legmagasabb mérési tartománnyal kezdje. Majd adott esetben csökkentse fokozatosan. - Ha mérés közben mérési tartományt kell váltani, először távolítsa el a vizsgálóhegyeket a mérésre váró körről. - Soha ne tekerje a forgókapcsolót mérés közben, csak feszültségmentes állapotban. - Soha ne helyezzen olyan feszültségeket, vagy áramokat a mérőkészülékre, amelyek túllépik a készüléken megadott maximális értéket. - Szakítsa meg a feszültségellátást és süsse ki a szűrőkondenzátorokat a feszültségellátásban, mielőtt ellenállásokat mérne, vagy diódákat ellenőrizne. - Soha ne csatlakoztassa a mérőkészülék kábeleit egy feszültségforráshoz, miközben a forgókapcsoló áramerősségre, ellenállásra, vagy diódatesztre van beállítva. Ez a készülék sérüléséhez vezethet.HU 5 - Ha megjelenik az elemjel a kijelzőn, kérjük, azonnal cserélje ki az elemet. - Mindig kapcsoljuk ki a készüléket, és távolítsa el a vizsgálatot vezet minden feszültség források megnyitása a készülék, az akkumulátor vagy a biztosíték cseréje előtt. - Soha ne használja a mérőkészüléket eltávolított hátsó burkolattal, vagy nyitott elem- vagy biztosíték fakkal. - Ne használja a készüléket erős mágneses mezők (pl. forrasztó trafó) közelében, mivel ezek hamisíthatják a kijelzést. - Ne használja a készüléket szabadban, nedves környezetben vagy olyan helyeken, ahol erős hőmérséklet-ingadozás van. - Ne tárolja a gépet közvetlen napfényben. - Ha hosszabb ideig nem használja a készüléket, távolítsa el az elemet. - Ha a készülék módosítva, vagy változtatva lett, az üzembiztonság már nem biztosított. Ezenfelül megszűnik minden garanciális- és szavatossági igény.

4. A készüléken lévő szimbólumok

Egyezik az EU kisfeszültségű irányelvével (EN-61010)

Védőszigetelés: Minden feszültségvezető alkatrész duplán van szigetelve.

Veszély! Tartsa be a használati útmutató útmutatásait!

Figyelem! Veszélyes feszültség! Áramütés veszélye.

Ezt a terméket élettartama végén nem szabad a háztartási szeméttel együtt ártalmatlanítani, hanem az elektromos és elektronikus készülékek újrahasznosításának gyűjtőhelyén le kell adni.HU 6 CAT III A készülék épületszerelésekben való mérésekre való. Példaként szolgálnak elosztók, teljesítménykapcsolók, a kábelezés, kapcsolók, a szerelési konnektorok, ipari használatra tervezett készülékek, valamint fixen telepített motorok mérései. CAT IV A készülék alacsony feszültségű berendezések forrásain történő mérésekre való. Példaként szolgálnak számlálók és mérések túlfeszültség-védő berendezéseken és körvezérelt készülékeken.

Váltakozó feszültség/-áram (AC)

Egyenfeszültség/-áram (DC)

Földelési szimbólum (max. földdel szembeni feszültség)

5. Kezelőelemek és csatlakozóaljzatok

2. A funkciós gombok

5. Megvilágítás - Érzékelő

6. Hőmérséklet / Páratartalom -

7. Zajszint - Érzékelő

(mikrofont)HU 7 A funkciós gombok RANGE Automatikus/manuális tartományválasztás Hz / % Frekvencia / Terhelhetőség REL Relatívérték mérés (REL) °C / °F Set hőmérséklet egység Háttér világítás FUNCTION Működés HOLD Adatokat tart

A forgókapcsoló és annak szimbólumai OFF Készülék lekapcsolva

Egyenfeszültség mérés / Váltakozó feszültség mérés Hz % Frekvencia- és terhelhetőség mérés

Dióda mérés / Folytonosság vizsgálat / Ellenállás mérés / Kapacitás mérés TEMP Hőmérséklet mérés

Zajszint mérés Lux / x10 Lux Megvilágítás erősségének mérése µA mA

Egyenáram mérés / Váltakozó áram mérésHU 8

6. A kijelző és annak szimbólumai

- AC Váltakozó feszültség/-áram - DC Egyenfeszültség/-áram - Elem gyenge - Üzemi kijelzés / Automatikus lekapcsolás - AUTO Automatikus tartományválasztás aktív - Dióda teszt aktív - Folytonosság vizsgálat aktív - H Adatokat tart - REL Relatívérték mérés (REL) - Ellenállás mérés - Hz / % Frekvencia- és terhelhetőség mérés - °C/°F Hőmérséklet mérés (K típusú hőmérséklet érzékelő) - dB Zajszint mérés - Lux Megvilágítás erősségének mérése - A Egyenáram mérés / Váltakozó áram mérés - V Egyenfeszültség mérés / Váltakozó feszültség mérés - F Kapacitás mérés - OL Túlfeszültség-kijelzőHU 9

- Másodlagos kijelző (Kis számban): Páratartalom (RH %) Környezeti hőmérséklet(°C vagy °F)

Fő kijelző 3 1/2 Jegyű (a 3999) Másodlagos kijelző Környezeti hőmérséklet és Páratartalom Túlfeszültség-kijelző

Polaritás automatikusan (mínusz jel a negatív polaritás) Mérési ráta 3 / s Kategória CAT III 1000 V vagy

max. földdel szembeni feszültség 1000 V DC / 750 V AC Túlterhelés-védelem 1000 V Bemeneti impedancia 10 MΩ Diódateszt Nyitott áramköri feszültség: 1,5 V Mérőáram: <1 mA Folytonosság vizsgálat Kb.50 Ω -nál kisebb ellenállás esetén egy jelzőhangot hall. Nyitott áramkör esetén a kijelzőn "OL". Áramellátás 4 x 1,5 V (AA) Elem(ek) Automatikus lekapcsolás 10 Min. Üzemelési feltételek 0º C a 40º C / <70% Páratartalom Tárolási feltételek -10º C a 60º C / <70% PáratartalomHU 10 (Távolítsa el az akkumulátort, ha Páratartalom >70%) Biztosíték(ok) mA, µA -Terület: FF 400 mA H 1000 V A-Terület: FF 10 A H 1000 V Súly ca.410 g (a Elem(ek) Méretek 204 x 94 x 57 mmHU 11

Működés Terület Felbontás Pontosság %-ban kijelzett értékben Egyenfeszültség (V=) 400 mV 0,1 mV ±(0,7% + 2 digits) 4 V 1 mV 40 V 10 mV 400 V 100 mV 1000 V 1 V Váltakozó feszültség (V~) 400 mV 0,1 mV ±(0,8% + 3 digits) 4 V 1 mV 40 V 10 mV 400 V 100 mV 750 V 1 V ±(1,0% + 3 digits) Egyenáram (A=) 400 µA 0,1 µA ±(1,2% + 3 digits) 4 mA 0,001 mA 40 mA 0,01 mA 400 mA 0,1 mA 4 A 0,001 A ±(2,0% + 10 digits) 10 A 0,01 A Váltakozó áram (A~) 400 µA 0,1 µA ±(1,5% + 5 digits) 4 mA 0,001 mA 40 mA 0,01 mA 400 mA 0,1 mA 4 A 0,001 A ±(3,0% + 10 digits) 10 A 0,01A Ellenállás (Ω) 400 Ω 0,1 Ω ±(1,2% + 2 digits) 4 kΩ 0,001 kΩ 40 kΩ 0,01 kΩ 400 kΩ 0,1 kΩ 4 MΩ 0,001 MΩ 40 MΩ 0,01 MΩ ±(2,0% + 5 digits)HU 12 Működés Terület Felbontás Pontosság %-ban kijelzett értékben Frekvencia (Hz) 9,999 Hz 0,001 Hz ±(2,0% + 5 digits) 99,99 Hz 0,01 Hz ±(1,5% + 5 digits) 999,9 Hz 0,1 Hz 9,999 kHz 0,001 kHz 99,99 kHz 0,01 kHz ±(2,0% + 5 digits) 199,9 kHz 0,1 kHz >200 kHz

Tájékoztató Terhelhetőség (%) 0,1 - 99,9% 0,10% ±3,0% Kapacitás (F) 40 nF 0,01 nF ±(3,0% + 3 digits) 400 nF 0,1 nF 4 µF 0,001 µF 40 µF 0,01 µF 100 µF 0,1 µF Hőmérséklet (K típusú hőmérséklet érzékelő - °C) -20 … 1000 °C 1 °C ±(1,0% + 3 digits) Hőmérséklet (K típusú hőmérséklet érzékelő - °F) -4 … 1832 °F 1 °F ±(1,0% + 3 digits) Környezeti hőmérséklet (°C / °F) 0 … 40 °C 32 … 104 °F 0,1 °C 0,1 °F ±2 °C ±4 °F Páratartalom (%) 20 … 95 % 0,10% ±5 % Zajszint (dB) 40 ... 100 dB 0,1 dB ±3,5% (94 dB 1 kHz sin.) Megvilágítás (Lux) (x10 Lux) 4000 Lux 40000 Lux

1. Mindig kapcsolja ki a mérőkészüléket (OFF), ha nem használja.

2. Ha a képernyőn mérés közben "OL" kerül kijelzésre, úgy a mérési érték

átlépi a beállított mérési tartományt. Amennyiben van, váltson át egy magasabb mérési tartományba. Figyelem! Az alacsony mérési tartományokban lévő magas bemeneti érzékenység által hiányzó bemeneti jel esetén lehetséges módon véletlenszerű értékek kerülnek kijelzésre. A leolvasás a vizsgálókábel jelforráshoz való csatlakozásával stabilizálódik. Ne mérjen feszültséget, amíg az áramkörön egy motort ki-vagy bekapcsolnak. Ez nagy feszültségcsúcsokhoz, és ezzel a mérőkészülék károsodásához vezethet. Áramütés veszélye. Lehetséges, hogy a vizsgálóhegyek nem elég hosszúak, néhány 230V-os csatlakozó aljzaton belül a feszültséget vezető részek megérintéséhez, mivel azok nagyon mélyen vannak behelyezve. A leolvasás 0 Volt-os eredményt adhat, holott tényleges feszültség van. Bizonyosodjon meg, hogy a vizsgálóhegyek megérintik a csatlakozó aljzatban lévő fémérintkezőket, mielőtt abból indulna ki, hogy nincs feszültség. Olyan készülékek közelében, amelye elektromágneses szórási tereket képeznek (pl. hegesztő transzformátor, gyújtás, stb.), a kijelző pontatlan vagy torzított értékeket mutathat. Automatikus/manuális tartományválasztás Ha a mérőkészülék be van kapcsolva, automatikusan az "AutoRanging" üzemmódban található (automatikus tartományválasztás). Ennek során a készülék magától felismeri a megfelelő mérési tartományt. Ez a beállítás a legtöbb esetben a legjobb választás. Ha mégis manuálisan kell meghatároznia a mérési tartományt, a következőképpen járjon el:

1. A RANGE-gomb megnyomásával manuálisan kiválaszthatja a mérési

2. Addig nyomja a RANGE-gombot, amíg be nem állította a kívánt

mérési tartományt.HU 14

3. Az automatikus tartomány kiválasztása újra bekapcsolásához nyomja

meg a RANGE gombot 2 másodpercig. Egyenfeszültség mérés / Váltakozó feszültség mérés Figyelem! Egyenfeszültség max. 1.000 V Váltakozó feszültség max. 750 V

1. Állítsa a forgókapcsolót a helyzetre V

2. Csatlakoztassa a fekete vizsgálókábel banáncsatlakozóját a COM-aljzathoz,

és a piros vizsgálókábel banáncsatlakozóját a V, Ω, Hz %-aljzathoz.

3. Érintse meg a fekete vizsgálóheggyel az áramkör negatív, és a piros

vizsgálóheggyel a pozitív oldalát.

4. Ha stabilizálódik a kijelzési érték, olvassa le a kijelzőt. Fordított polarítás

esetén a kijelzőn egy mínuszjel (-) jelenik meg az érték előtt. Ha a mérés közben a kijelző nem belátható, a mérési értéket a HOLD -gombbal lehet rögzíteni. Egyenáram / Váltakozó áram mérés Ne végezzen mérést 10 A tartományban, 30 másodpercnél hosszabb ideig. 30 másodpercnél hosszabb folyamatos használat a mérőkészülék és/vagy a vizsgálókábel károsodásához vezethet.

1. 4000 mA -ig terjedő árammérésre állítsa a forgókapcsolót a

mA-helyzetre, és csatlakoztassa a piros vizsgálókábel banán csatlakozóját az mA-aljzathoz. 6001 A -ig terjedő árammérésre állítsa a forgókapcsolót a A-helyzetre, és csatlakoztassa a piros vizsgálókábel banán csatlakozóját az A-aljzathoz.

2. Érintse meg a fekete vizsgálóheggyel az áramkör negatív, és a piros

vizsgálóheggyel a pozitív oldalát.

3. Ha stabilizálódik a kijelzési érték, olvassa le a kijelzőt. Fordított polarítás

esetén a kijelzőn egy mínuszjel (-) jelenik meg az érték előtt. Ha a mérés közben a kijelző nem belátható, a mérési értéket a HOLD -gombbal lehet rögzíteni.HU 15 Ellenállás mérés Az áramütések elkerülése végett, kapcsolja ki az áramot a tesztelésre váró készüléken, és végezzen kisülést minden kondenzátoron, mielőtt mérést hajtana végre.

1. Állítsa a forgókapcsolót a helyzetre

2. Csatlakoztassa a fekete vizsgálókábel banáncsatlakozóját a

COM-aljzathoz, és a piros vizsgálókábel banáncsatlakozóját a V, Ω, Hz %-aljzathoz.

3. Érintse meg a fekete vizsgálóheggyel az áramkör negatív, és a piros

vizsgálóheggyel a pozitív oldalát.

4. Ha stabilizálódik a kijelzési érték, olvassa le a kijelzőt. Fordított

polarítás esetén a kijelzőn egy mínuszjel (-) jelenik meg az érték előtt. Ha a mérés közben a kijelző nem belátható, a mérési értéket a HOLD -gombbal lehet rögzíteni. Folytonosság vizsgálat Az áramütések elkerülése végett, kapcsolja ki az áramot a tesztelésre váró készüléken, és végezzen kisülést minden kondenzátoron, mielőtt mérést hajtana végre.

1. Állítsa a forgókapcsolót a helyzetre

2. Csatlakoztassa a fekete vizsgálókábel banáncsatlakozóját a

COM-aljzathoz, és a piros vizsgálókábel banáncsatlakozóját a V, Ω, Hz %-aljzathoz.

3. Érintse meg a fekete vizsgálóheggyel az áramkör negatív, és a piros

vizsgálóheggyel a pozitív oldalát.

4. Kb.50 Ω -nál kisebb ellenállás esetén egy jelzőhangot hall. Nyitott

áramkör esetén a kijelzőn "OL". Dióda mérés

1. Állítsa a forgókapcsolót a helyzetre

2. Érintse meg a vizsgálóhegyekkel a tesztelésre váró diódát. Az átengedő

feszültség 400 -700 mV-t mutat. A fordított feszültség „OL”-t mutat. Sérült diódák mindkét irányban 0 mV körüli értéket, vagy „OL”-t mutatnak. Frekvencia- és terhelhetőség mérés

1. Állítsa a forgókapcsolót a helyzetre Hz %

2. Válassza ki a FUNCTION gombra Hz vagy %HU 16

3. Csatlakoztassa a fekete vizsgálókábel banáncsatlakozóját a COM-aljzathoz,

és a piros vizsgálókábel banáncsatlakozóját a V, Ω, Hz %-aljzathoz.

4. Érintse meg a fekete vizsgálóheggyel az áramkör negatív, és a piros

vizsgálóheggyel a pozitív oldalát.

5. Ha stabilizálódik a kijelzési érték, olvassa le a kijelzőt. Fordított polarítás

esetén a kijelzőn egy mínuszjel (-) jelenik meg az érték előtt. Ha a mérés közben a kijelző nem belátható, a mérési értéket a HOLD -gombbal lehet rögzíteni. Kapacitás mérés

1. Állítsa a forgókapcsolót a helyzetre

2. Csatlakoztassa a fekete vizsgálókábel banáncsatlakozóját a COM-aljzathoz,

és a piros vizsgálókábel banáncsatlakozóját a V, Ω, Hz %-aljzathoz.

3. Meghatározott polarítású kondenzátorokhoz helyezze a piros

vizsgálóhegyet a szerkezeti rész anódjához, és a fekete vizsgálóhegyet a katódjához, és olvassa le a kijelzőn a mérési értéket. Ha a mérés közben a kijelző nem belátható, a mérési értéket a HOLD -gombbal lehet rögzíteni. Relatívérték mérés (REL) A „Relatívérték mérés“ lehetővé teszi Önnek, hogy méréseket hajtson végre egy előzőleg elmentett referenciaérték direkt összehasonlításában. Egy referenciafeszültséget, referenciaáramot, stb. a készülékben előzőleg el lehet menteni. A következő mérések során, a mérőkészülék által kijelzett mérési érték a referenciaérték, és a mért nagyság közötti különbség.

1. Mérje meg a referenciaméretet, a fent leírtak alapján.

2. Ezen mérési érték kijelzőn történő mentéséhez, nyomja meg a REL

-gombot. A kijelzőn a "REL" szimbólum jelenik meg.

3. Végre további mérések.

4. A készülék megjeleníti a különbség, hogy a referenciaértéket.

5. Visszatér-hoz szabályos mód, nyomja meg a "REL" gombot 2 másodpercig.

Hőmérséklet mérés (K típusú hőmérséklet érzékelő)

1. Állítsa a forgókapcsolót a helyzetre TEMP

2. Csatlakoztassa az eszközt a K-szonda. Figyeljük meg a megfelelő

4. Érintse meg a a hőmérséklet érzékelővel a mérési objektumot, várjon,

amíg az érték stabilizálódik a kijelzőn, és olvassa le a mérési értéket. Ha szükséges, használjon hő végző paszta.HU 17 Zajszint mérés

1. Állítsa a forgókapcsolót a helyzetre dB

2. Igazítsa a mikrofont derékszögben a hangforrásra.

3. Ha a mikrofon erős szélnek (10m/s felett) van kitéve, a kijelzés hibás lehet.

A mikrofon elé szélvédőt kellene elhelyezni. Megvilágítás erősségének mérése

1. Állítsa a forgókapcsolót a helyzetre Lux (x10 Lux)

2. A mérőeszköz és a fényforrás tetejével.

3. Olvassa el a megvilágítási szint.

Útmutatás: A távolság a fényforrás kell legalább 15 x az átmérője a fényforrás. Vegye figyelembe, hogy a megvilágítás csökken a távolság négyzetével. (2 x Távolság = 1/4 Megvilágítás) Környezeti hőmérséklet / Páratartalom Amint bekapcsolja az eszközön, ez mutatja az aktuális környezeti hőmérséklet és a páratartalom oldali kijelzõ. (átlagosan az elmúlt 20 másodperc)

Ezen a gépen a javítási munkálatokat csak szakképzett szakemberek végezhetik el. A mérőkészülék hibás működése esetén ellenőrizze: - Az elem működését, és polaritását - Biztosítékok működését (amennyiben van) - Hogy a vizsgálókábelek teljesen, ütközésig be vannek-e dugva, és jó állapotban vannak-e. (Ellenőrzés folytonosság vizsgálattal)HU 18 Az elem(ek) cseréje Amint az elemszimbólum, vagy BATT megjelenik a kijelzőn, cserélje ki az elemet. Figyelem! Mindig kapcsoljuk ki a készüléket, és távolítsa el a vizsgálatot vezet minden feszültség források megnyitása a készülék, az akkumulátor vagy a biztosíték cseréje előtt.

1. Nyissa ki az elemtartót.

2. Helyezze be az elemet a tartóba, és ügyeljen a helyes polaritásra.

3. Zárja be az elemtartó rekeszt ismét.

4. Ártalmatlanítsa a kimerült elemeket környezet-kímélően.

Biztosíték(ok) kicserélése Figyelem!: Mindig kapcsoljuk ki a készüléket, és távolítsa el a vizsgálatot vezet minden feszültség források megnyitása a készülék, az akkumulátor vagy a biztosíték cseréje előtt.

1. Nyissa meg az eszközt.

2. Húzza ki óvatosan a sérült biztosítékot a tartóból.

3. Helyezzen be egy új biztosítékot, és ellenőrizze a megfelelő helyzetét.

4. Helyezze vissza a mérőkészülék fedelét és csavarozza fel szorosan.

Tisztítás Szennyeződések esetén tisztítsa meg a készüléket egy nedves kendővel, és kevés háztartási tisztítóval. Ügyeljen arra, hogy ne kerüljön folyadék a készülékbe! Ne használjon agresszív tisztító- vagy oldószereket!HU 19

10. Garancia és pótalkatrészek

Erre a készülékre a jogszabály szerinti 2 éves garancia érvényes a vásárlás dátumától (a nyugta szerint). Javításokat a készüléken csak megfelelően képzett szakszemélyzet végezhet. Pótalkatrészek szüksége esetén, valamint kérdések vagy problémák esetén forduljon a szakkereskedőjéhez:

Hiba- és nyomtatási hibájának, fenntartva. 2017-09Navodila za uporabo PAN 185 Večnamenski digitalni merilnikSI 2 Vsebina
