Producttype	Handfrees (bovenfrees)
Merk	Mafell
Model	LO 65 Ec
Voedingsspanning	230 V ~, 50 Hz
Opgenomen vermogen	2600 W
Onbelast toerental	10 000 - 22 000 min⁻¹
Freesdiepte	0 - 65 mm
Diepteaanslag revolver	3 standen
Gereedschapsbevestiging	Spanbus Ø 6-12 mm en Ø 1/2", adapter M12 x 1 (M10)
Aansluitdiameter afzuiging	35 mm
Gewicht	6,9 kg
Standaarduitrusting	Parallelle geleider, kopieerring 30 mm, spanbus 8 mm, adapter M12 x 1, revolver aanslag, kabel 4 m, afzuigkap, servicegereedschap, gebruiksaanwijzing, veiligheidsboekje
Geluidsdrukniveau	LPA = 71 dB(A), onzekerheid 3 dB(A)
Geluidsvermogensniveau	LWA = 82 dB(A), onzekerheid 3 dB(A)
Hand-arm trilling	3,3 m/s²
Beschermingsklasse	II (dubbele isolatie)
Bewerkbare materialen	Massief hout, houtplaatmaterialen (spaanplaat, latten, kunststoffen, MDF)
Belangrijkste functies	Duikfrezen, frezen met parallelgeleider, frezen met sjabloon (kopieerring), elektronische snelheidsregeling, elektronische rem
Onderhoud	Regelmatige reiniging, smering van smeerpunten met speciale Mafell-vet (ref. 049040), vervanging van koolborstels door een erkende Mafell-service
Veiligheid	Basisplaat, handgrepen, bedieningsinrichting, motorafdekking, automatische uitschakeling bij overbelasting, asblokkering
Onderdelen / Repareerbaarheid	Onderdelen beschikbaar (spannen, adapters, ringen, enz.), explosietekening op www.mafell.com, revisie aanbevolen door een erkende Mafell-service
Optionele accessoires	Geleiderails (F80, F110, F160, F210, F310), geleideraanslag, kopieerringen (20, 27, 40 mm), extra spanbussen, adapter voor frees M10, geleidingssysteem kit, lijmklemmen

Veelgestelde vragen - LO 65 Ec Mafell

Hoe vervang ik de spanbus op de Mafell LO 65 Ec?

Om de spanbus te vervangen, draai eerst de wartelmoer van de freesas los met een steeksleutel van 22 mm. De spanbus zit in de moer; kantel deze en trek stevig om hem los te maken. Klik de nieuwe spanbus in de moer door druk uit te oefenen tot een hoorbare klik, monteer vervolgens het geheel weer op de as, nadat u de kegel schoongemaakt hebt.

Hoe stel ik de freesdiepte in?

Draai de blokkering los, laat het gereedschap zakken tot het het werkstuk raakt, draai dan weer vast. Stel de diepteaanslag in op de gewenste schaal en draai de blokkeerhendel vast. Gebruik de precisie-instelmoer (30) voor fijnafstelling: 1 omwenteling = 1 mm diepte.

Welk toerental kiezen voor welke freesdiameter?

De handleiding bevat een tabel: voor een diameter van 10-20 mm, gebruik 18.000-22.000 tpm; voor 20-30 mm, 14.000-18.000 tpm; voor 30-40 mm, 12.000-16.000 tpm; voor 40-50 mm, 10.000-14.000 tpm. Pas aan op basis van het materiaal.

Kan ik frezen met inwendige schroefdraad M12 x 1 gebruiken?

Ja, de machine wordt geleverd met een adapter voor frezen met inwendige schroefdraad M12 x 1 (en optioneel M10). Vervang de spanbus door de adapter in de kegel van de as en draai vast met de wartelmoer. De frezen worden vervolgens op de zichtbare schroefdraad geschroefd.

Hoe monteer ik de afzuigkap?

Plaats de afzuigkap op de basisplaat en draai deze met de klok mee tot hij vastklikt. Om te demonteren, druk op de blokkeerhendel (4) en draai tegen de klok in.

Wat te doen als de machine niet start?

Controleer eerst de netspanning en zekeringen. Als de voeding correct is, zijn de koolborstels mogelijk versleten: laat ze vervangen door een erkende Mafell-service. Bij uitschakeling door overbelasting schakelt u de machine uit en weer in.

Welke beschermingsmiddelen moet ik dragen?

Draag altijd gehoorbescherming (het geluidsniveau kan hoger zijn dan 85 dB(A)), een veiligheidsbril en een stofmasker tijdens het frezen.

Hoe installeer ik de parallelgeleider?

Steek de geleidestangen in de prismatische openingen van de basisplaat. Stel de afstand tot de frees bij benadering in, draai de vleugelschroeven vast. Gebruik de kartelschroef (34) voor fijnafstelling, draai vervolgens de vleugelschroeven volledig vast.

Welk onderhoud is nodig?

De machine vereist weinig onderhoud. Reinig hem regelmatig, vooral de geleidingen en instelapparaten. De lagers zijn permanent gesmeerd. Bij lange inactiviteit, bespuit de kale metalen delen met een roestwerend middel. Laat de machine reviseren door een Mafell-service na intensief gebruik.

Waar vind ik onderdelen?

Originele Mafell-onderdelen zijn verkrijgbaar bij erkende dealers. De explosietekening en onderdelenlijst zijn te raadplegen op www.mafell.com. Gebruik uitsluitend originele onderdelen om de garantie te behouden.

GEBRUIKSAANWIJZING LO 65 Ec Mafell

Lees alle veiligheidsaanwijzingen en instructies. Nalatigheid bij het naleven van de veiligheidsinstructies en aanwijzingen kan elektrische schok, brand en/of ernstige letsels veroorzaken. Bewaar alle veiligheidsaanwijzingen en instructies voor later gebruik.

ADVERTENCIA

NL - EG conformiteitsverklaring

Wij bevestigien hiermede dat de machine LO 65 Ec aan de vermelde EU-nichtljen beantwoord. Bij constructie en bouw werden de vermelde normen toegepast. Gamachtige voor de samenstelling van de technische documenten: Mafell AG

1 Verklaring van de symbolen 51
2 Gegevens van het product 51
2.1 Gegevens van de fabrikant 51
2.2 Karakterisering van de machine 51
2.3 Technische gegevens 52
2.4 Emissies 52
2.5 Leveromvang 52
2.6 Veiligheidsvoorzieningen 53
2.7 Reglementair gebruik 53
2.8 Restrisico's 53
3 Veiligheidsinstructies 53
4 Voorbereiden / Instellen 54
4.1 Netaansluiting 55
4.2 Spanenafzuiing (zie afb.6) 55
4.3 Spannen van freesgereedschap (zie afb. 1 en 2) 55
4.4 Wissel van de spantangen (zie afb. 3) 55
4.5 In- en uitbouw van de adapter voor de freesmachine met binnenschroefdraad (zie afb.1 en 3) 55
5 Bedrijf 56
5.1 Ingebruikname 56
5.2 Toerentalinstelling (zie afb.1) 56
5.3 Instelling van de freesdiepte (zie afb.) 56
5.4 Werkinstructies 57
6 Onderhoud en reparatie 57
6.1 Opslag 58
7 Verhelsen van storingen 58

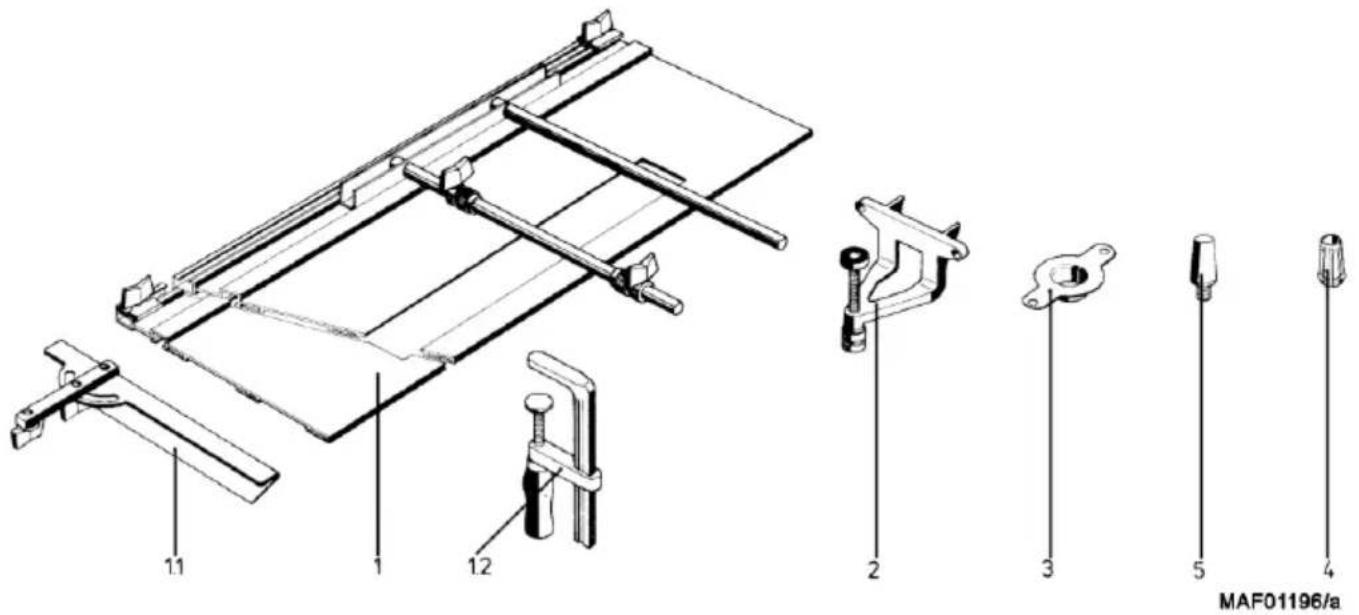

8 Extra toebehoren 59
9 Explosietekening en onderdelenlijst 60

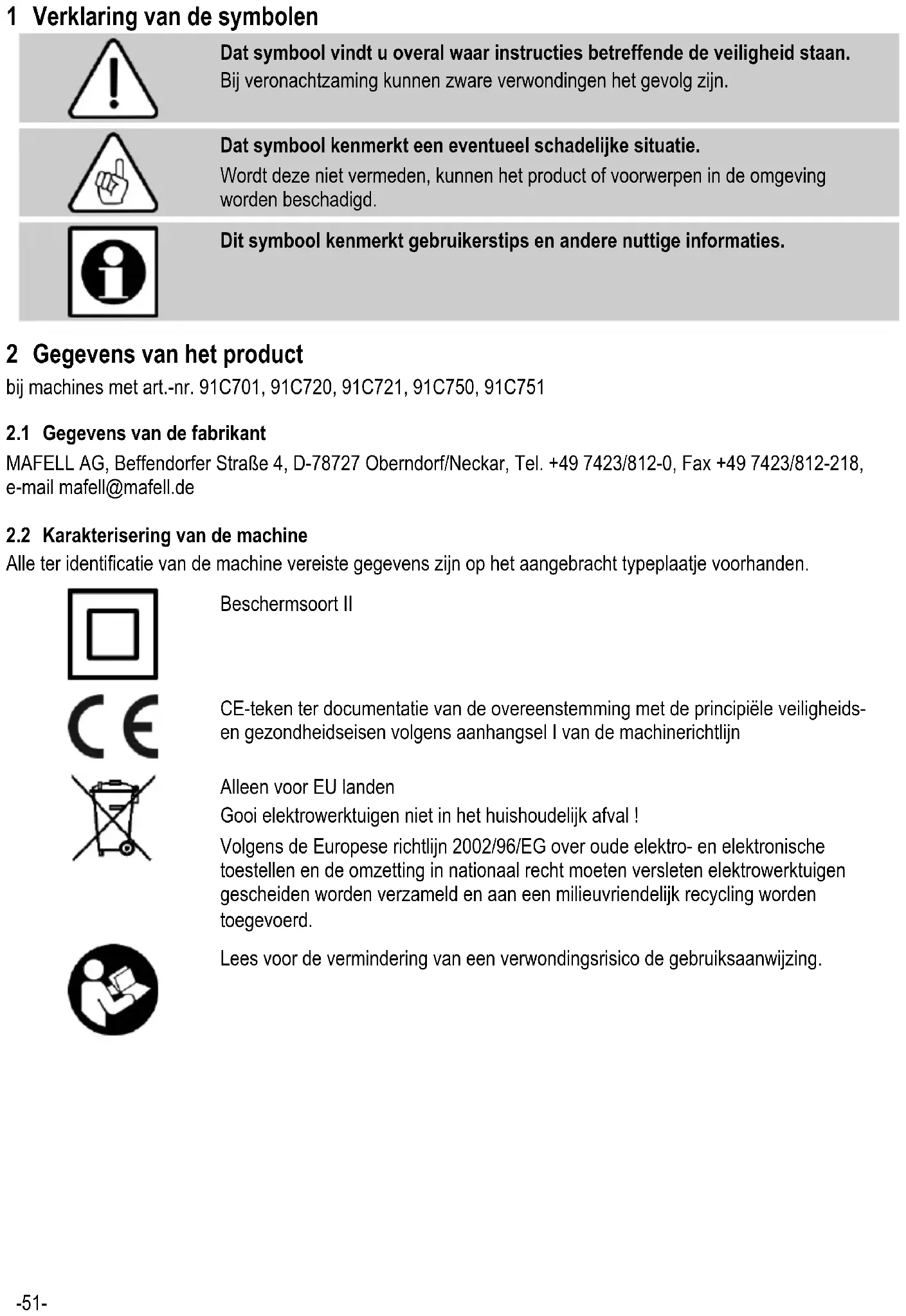

1 Verklaring van de symbolen

Dat symbolism vindt u overal waar instructies betreffende de veiligheid staan.

Bij veronachtzaming konnen zware verwondingen het gevolg zich.

Dat symbolism kenmerkt een eventuele schadelijke situatie.

Wordt deze nicht vermeden, können het product of voorwerpen in de omgeving worden beschadigd.

Dit symbol kenmerkt gebruikerstips en andere nuttige informaties.

2 Gegevens van het product

bij machines met art.-nr. 91C701, 91C720, 91C721, 91C750, 91C751

2.1 Gegevens van de fabrikant

MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf/Neckar, Tel. [phone], Fax [phone], e-mail [e-mail]

2.2 Karakterisering van de machine

Alle ter identificatie van de machine vereiste gegevens zijn op het aangebracht typeplaatje voorhanden.

Beschemsoort II

CE-teken ter documentatie van de overeenstemming met de principiele veiligheidsen gezondheidseisen volgens aanhangsel I van de machinerichtlijn

Alleen voor EU landen

Gooi elektrowerktuigen nicht in het huishoudelijk afval!

Volgens de Europese richtlijn 2002/96/EG over oude elektronische toestellen en de omzetting in nationaal recht要去en versleten elektrowerktuigen geschienen worden verzameld en aan een milieuvriendelijk recycling worden toegevoerd.

Lees voor de vermindering van een verwondingsrisico de gebruiksaanwijzing.

Universele motor	230 V~, 50 Hz
Opnamevermogen continu bedrijf	2600 W
Instelling van de freesdiepte met fijninstelling	0 - 65 mm
Revolverdiepteaanslag	3 - traps
Werktuigbevestiging:
met spantangen	Ø 6 - 12 mm en Ø 1/2"
of met adapter voor freesmachine met binnenschroefdraad	M 12 x 1 (M 10)
Stationair-toerental	10000 - 22000 min-1
Aansluitingsdiameter aan afzuigkap	35 mm
Gewicht zonder netkabel	6,9 kg

2.4 Emissions

De geluidsemissiemeting gebeurde conform DIN EN 62841-1 en is handig om het elektronische gereedschap te vergelijk den met een ander gereedschap en om de belasting voorlopig in te schatten.

Gevaar

In functie van hoe het elektronisch gereedschap gebruikt worden, in het bijzonder het bewerkte werkstuk,{kunnen de geluidsemissiewaardenijdens het werkelijk gelebruik van het elektronisch gereedschap afwijken van de vermelde waarden.

Draag waarom algijd gehoorbeschemming, ook als het elektronisch gereedschap onbelast draait!

2.4.1 Gegevens van de geluidsemissie

De volgens EN 62841-1 en EN 62841-2-17 berekende geluidsemissiewaarden bedragen:

Geluidsniveau L_PA = 71 dB (A)

Onzekerheid K_PA = 3 dB (A)

Geluidsniveau L_PA = 82dB(A)

Onzekerheid K_PA = 3 dB (A)

De geluidsmeting werden met het standard meegeleverde gereedschap uitgevoerd.

2.4.2 Gegevens van de trilling

De typische hand-arm-trilling bedraagt 3,3m / s^2

2.5 Leveromvang

Bovenfrees LO 65 Ec MaxiMax LO 65 Ec MidiMax

Art.-nr. 91C701, 91C720, 91C721 (vooral geschikt voor sjabloonfrezen)

1 parallelle aanslag Art.-nr. 91C750, 91C751
1 kopieerring 30 mm 1 kopieerring 30 mm

1 spantang 8 mm (0 1/2" - GB)
1 adapter voor freesmachine M 12 x 1
1 revolveranslag
1 aansluitleiding 4 m
1 afzuigkap
1 bediengereedschap
1 gebruiksaanwijzing
1 folder "Veiligheidsinstructies"

1 adapter voor freesmachine M 12 x 1
1 afzuigkap
1 aansluitleiding 4 m
1 bediengereedschap
1 gebruiksaanwijzing
1 folder "Veiligheidsinstructies"

2.6 Veiligheidsvoorzieningen

Gevaar

Deze voorzieningen zijn voor het veilig bedrijf van de machine niedzakelijk en mogen Niet worden verwijderd of ongeldig worden gemaakt.

Controleer de
veiligheidsvoorzieningen voor het bedrijf op een goede werkig en eventuele beschadigingen. Gebruik de machine Niet als
veiligheidsvoorzieningen ontbreken of Niet goed werken.

De machine is van de volgende veiligheidsvoorzieningen voorzien:

• Grondplaat
• Handgrepen
• Schakelapparaat
• Motordeksel

De MAFELL bovenfreesmachine LO 65 Ec werkuitsluitend voor het frezen van massief hout enplaatmaterial zoals spaanderplaten, meubelplaten, kunststoffplaten en verzelplaten onder gebruik van HSS- of HM-frozen geconstrueree.

Een ander gebruik dan boven beschreiben, is nicht toegestaan. Voor een schade die uit een zulk ander gebruik voortvloeit, is de fabrikant nicht aansprakelijk. Om de machine reglementair te gebruiken, volg de door Mafell voorgeschreiben bedrijfs-, onderhouds- en reparatievoorwaarden op.

2.8 Restrisico's

Gevaar

Ondanks een reglementair gebruik en de naleving van de veiligheidsinstrumenties blijven op basis van het gebruiksdoeleinde bepaalde restrisico's bestaan die gevolgen können haben voor de gezondheid.

• Aanraken van de draaiende freesmachine of dewartelmoer.
• Breuk en uitslingeren van de frees of van delen van de freesmachine.
• Terugslag van de machine of het werkstuk.
• Verminding van het gehoor bij longer durende werkzaamheden zonder gehoorbeveiliging.
• Emissie van de gezondheid bedreigende houtstoffen bij longer durend bedrijf zonder afzuiging.

3 Veiligheidsinstructies

Gevaar

Houdt alstublieft steeds rekening met de volgende
veiligheidsbepalingen en met de in het desbetreffende gebruikersland geldige veiligheidsinstrumenties!

Algemene instructies:

• Kinderen enjongeren mogen deze machine nicht bedieren. Daarvan uitgesloten zijnjongeren onder toezicht van een deskundige in het kader van hun opleiding.
• Werk nooit[zonder de voor de desbeteffende handeling voorgeschreven

veiligheidsvoorzieningen en verander aan de machine niets dat de verilgheid zou können belemmeren.

• Bij het gebruik van de machine buiten worden de toepassing van een verilgheidsschakelaar geadviseerd.
• Beschadigde kabels of stekers要去en onmiddelijk worden verrangen. De verranging mag enkeluitgevoerd worden door Mafell of een geauthoriseerde MAFELL-werkplaats omveiligheidsrisico's te vermijden.
• Scherpe knikken aan de kabel voorkomen. Vooral bij het transport en het opslaan van de machine de kabel Niet om de machine wikkelen.
• Draag kledij en haren zodanig dat er geen contact met het freesgereedschap en de freesspindel kan ontstaan.
• Alleen scherp en onbeschadigd freesgereedschap gebruiken. U behaalt betere oppervlakken en reduceert het terugslaggevaar.
• Controller vór de inbedrijfstelling de vastemontage van de frees en de onberispelijke functie.
• Gebruik alleen voor handaanvoer toegelaten freeswerktuigen.
• Begin met het frezen van het werkstuk eerst, als de freesmachine zijn vol toerental heeft bereikt.
• Leid bij het frezen de aansluitkabel steeds maarachten van de machine weg.
• Bij het bewerken van kanten met groter werktuig steeds in de tegenloop freeze.
• Leg de machine na het uitschakelen pas dan neer, wanner het freesgereedschap tot stilstand is gekomen resp. de klemming voor de zichstandige terugslag aan de machine losmaken en weer vergrendelen.

Instructies met betrekking tot het gebruik van personlijke veiligheidsuitrustingen:

• Het geluidsdrukniveau aan hetoor gaat 85 dB (A) te boven. Draagt u vandaar bij het werken een gehoorbeschermer.
• Draag bij het freeze steeds een veiligheidsbril.
• Om schade van de gezondheid te voorkomen dient u een stofmasker te dragen.

Aanwijzingen met betrekking tot het bedrijf:

• Bij draaiende machine nooit in het werkbereik van het freeswerktuig of onder de grondplaat grijpen.
• De machine reeds voor het inschakelen met beiden handen goed vasthouden.
• Beveilig het werkstuk gegen verschuiven, bv. door bankschroeven.
• De freesdelen要去en bijtijds worden verrangen, sondern stomp freesmaterialiaal Niet alleen het terugslaggevaar verhoogt, maar ook de motor onnodig belast. De freeze den要去en volgens 4.3 ingespannen worden.
• Controleert u het werkstuk op vreemde voorwerpen. Niet in metalen delen, bv nagels, freeze (terugslaggevaar).
• Vór het verrangen van gereedschap, bij instelwerkzaamheden en vór het verhelpen van storingen (hiertoe behoort ook het verwijdenen van vastgeklemde spanen)要去 de netsteker uit het stopcontact worden genomen.

Opmerkingen met betrekking tot onderhoud en reparatie:

• De regelmatige reiniging van de machine, vooral van de verstelvoorzieningen en de geleidingen, vormt een belangrijke veiligheidsfactor.
• Er mogen enkel originele MAFELL-reseverdelen en toebehoren worden toegepast. Anders bestaat er geen garantieclaim en geen aansprakelijkheid door de fabrikant.

Let bij de gereedschapswissel op de scherpe snijkanten van het freesgereedschap.

Bij gebruik van freesgereedschappen met een grotere freesdiameter dan de kopieerring of de grondplaatopening, vermijdt u contact van het freesgereedschap met machinedelen. Daartoe kan u de terugslagbeperking gebruiken, zie hoofdstuk 5.3.2.

4.1 Netaansluiting

Let voor de ingebruikname erop dat de netspanning met de op het vermogensplaatje van de machine vermelde bedrijfspanning overeenstemt.

4.2 Spanenafzuiiging (zie afb.6)

Bij alle werkzaamheden, waar bij een aanzienlijke hoeveelheid stof ontstaat, sluit de machine aan een geschikte externe afzuigvoorziening aan. De luchtsnelheid要去 ten minste 20m / s bedragen.

De inwendige doorsnede van het afzuigstuk bedraagt 35mm

4.2.1 Montage van de afzuigkap

Zet de afzuigkap 505 op de grondplaat 3 en draaidezetot ze vastklikt met de klok mee.

4.2.2 Demontage van de afzuigkap

Druk de vergrendelingshendel 4 in en draai de afzuigkap 505 gegen de wijzers van de klok in (afb. 6).

4.3 Spannen van freesgereedschap (zie afb. 1 en 2)

De machine kan voor het eenvoudigere verrangen van de frees op het motordeksel worden neergezet. De bovenfrees is met een precisiespantang 8mm (0 1 / 2^ bij uity. (GB) uitgevoerd.In haar latent zich freeswerktuigen met overeenkomstige schachtdoorsnede bevestigen. De meegeleverde adapter maakt de bevestiging van freeswerktuigen met inwendige schroefdraat M 12× 1 maybek.

Inspannen

Trek de wartelmoer nooit zonder ingezet werktuig aan, anders kan de spontang worden beschadigd.

Schuif de schone freesschacht A zo ver als möglichk in de geopende spontang 510.
- Druk de indexeerbout 31 om de freesspindel 27 te vergrendelen.
- Door rechtsdraaien erst van hand en verwolgens met gaffelsleutel SW 22 trekt u de wartelmoer 37 vast. Het nadraaien met de gaffelsleutel is Nietoodzakelijk. Draai gewoon de freesspindel met 90^ terug nadat u de

indexeerbout los hebt gezet en borg met de indexeerbout opnieuw.

Uitspannen

• Druk de indexeerbout 31 om de freesspindel 27 te vergrendelen.
• Draai de wartelmoer 37 met een gaffelsleutel SW22 maar links los.
• Verwijder de freesschacht A uit de geopende spantang 510.

4.4 Wissel van de spantangen (zie afb. 3)

Draai voor de wissel van de spantangen de wartelmoer 37 van de freesspindel 27 af. De spangtang 510 hangt in de wartelmoer. Door krachtig kantelen en trekken kurz de spantang uit de wartelmoer losmaken. Door krachtig drukken klicht u de spantang hoorbaar in de wartelmoer vast.

Reinig voor de inbouw de freesspindelconus en de spantang. Monteer alleen correct in de wartelmoer vastgeklikte spontangen in de freesspindel.

4.5 In- en uitbouw van de adapter voor de freesmachine met binnenschroefdraad (zie afb.1 en 3)

Inbouw

• Zet de adapter in plaats van de spantang 510 in de conus van de freesspindel 27 in en trek deze met de wartelmoer 37 vast. Aan het uitstekende van de schroefdraad können de frezers worden bevestigd.

Uitbouw

• Door drukken van de indexeerbout 31 vergrendelt u de freesspindel.
  Maak de freesichtaan deadapter los.
• De indexeerboutThatu ingedrukt en de spanmoer maakt u met de gaffelsleutel SW22 los.
• De wartelmoer schroeft u van hand tot op de kraag van de freesmachine.
  Verdraai de wartelmoer en de frees met de gaffelsleutel gegen elkaar. Daarmee trekt u de adapter uit de conus.
• De delen kurz u van hand losschroeven.

5 Bedrijf

5.1 Ingebruikname

Deze gebruiksaanwijzing要去edere persoon die met de bediening van de machine is belast, ter kennisname worden doorgegeven, waarbij vooral attent dient te worden gemaakt op het hoofdstuk "Veiligheidsinstructies".

• Controller voor de inbedrijfstelling de vaste montage van de frees en de onberispelijke functie.
  Bij veranderende freeseigenschappen controleert u de snij-elementen van het freesgereedschap.

5.1.1 In- en uitschakelen (zie afb.1)

Gevaar

Machine alleen inschakelen,
wanner de frezer geen contact
met het werkstuk hebft.

• Inschakelen: Druk de wipschakelaar 42 aan het met I gekenmerkt einde.
  Uitschakelen: Druk de wipschakelaar 42 aan het met O gekenmerkt einde. Door de elektronische rem komt de machine in korteijd tot stilstand.

5.2 Toerentalinstelling (zie afb.1)

Welk toerental bij welke freesmachine- en grondstof dient te worden ingesteld, kurz u in het vermeld diagram en op de voorkant van de machine zien.

n x1000/min
∅10-20	18-22	18-22	20-22	14-22
∅20-30	14-18	16-20	18-20	12-20
∅30-40	12-16	14-18	12-18	10-18
∅40-50	10-14	10-14	10-14	10-16

De elektronica houdt het ingesteld toerental constant. Bovendien regelt de elektronica de motor bij overbelasting terug, d.w.z. het gereedschap blijft staan. De machine moet dan uitgeschakeld worden. Vervolgens de machine wee inschakelen en met een lagere aanvoersnelheid verder werken.

Gevaar

Werk nicht met de bovenfrees wonneer de elektronica defect is, odomat dit tot verhoogde toerentallen kan leiden.

5.3 Instelling van de freesdiepe (zie afb.)

5.3.1 Klemvoorziening

Door rechtsdraaien aan handgrendel 25 kunt u de machine in iedere freesdiepte vergrendelen.

5.3.2 Terugslagbeperking

Om onnodige leerslag te voorkomen, kut u deze door verstellen van de kartelmoer 28 op een vereiste afmeting reduceren.

5.3.3 Revolveraanslag

Met de revolveraanslag 12{kunnen drie verschillende freesdiepten worden ingesteld. De langste van de aanslagschroeven 85 stelt u op de gingste freesdiepte in, de meest korte 83b op de grootste freesdiepte.

5.3.4 Instelling van de freesdiepte volgens schaal

• Span het freeswerktuig in en zet de machine op het werkstuk.
• Zet de klemming los en tast met het freesgereedschap op het werkstukoppervlak aan. Vervolgens klemt u de machine waar vast.
• De diepteaanslag 45 verstelt u tot aan de aanslagschroef.
• De bovenkant van de te verschuiven wijzer 19 aan de diepteaanslag zet u op het nulpunt van schaal 43.
• Stel de diepteaanslag op de gewenste freesdiepte in en klem hem met spanhendel 68c vast.
• De leegslag kan met kartelmoer 28 op ca. 10mm worden gereduceerd.
• Wanner u de klemverbinding aan de machine losmaakt, vindt de terugslag zichstandig plaats.

5.3.5 Fijncorrectie van de freesdiepte.

Een fjincorrectie van de freesdiepte bereikt u door draaien aan de instelmoer 30. Een omdraaing van de instelmoer zorgt voor een freesdiepteverstelling van 1mm

5.4 Werkinstructies

Houd de machineijdens het bedrijf met beiden handen vast.

5.4.1 Invalfrozen

Let bij het freeze erop dat het werkstuk gezekerd is, de bovenfrees met de grondplaat 3 en/of de aanslagen glad enaar maybeijkheid grootvlakkig aansluit en dat grote diepten trapsgewijs worden gefreedsd. Nadat u het freestoerental heeft ingesteld, houdt u de machine met beiden handen vast en schakelt u de machine aan. Val met gelijkmatige aanvoer tot op de aanslag in de grondstof in en vergrendel de machine. Frees alleen in de tegenloop.

5.4.2 Frezen met parallelaanslag (zie afb.1)

Voor het exacte voeren van de machine lang een rechte werkstukkant dient de parallelaanslag 13.

Verbouwing:

• Steek de geleidingsstangen 36 zijdelings in de prismavormige openingsen van de grondplaat.
  Stel de parallelaanslag grof op de gewenste afstand t.o.v. de freesmachine in en trek de vleugelschroeven 68a vast.
• Met de kartelmoer 34 kunt u de afstand ten opzichte van de frees opnieuw instellen. Trek cervolgens de vleugelschroeven 68b wee vast.

Verstellen van de glijwangen aan de parallelaanslag

Ter aanpassing van de aanslagvlakte van kanteinden latent zich de glijwangen 15 samenschuiven.Hiervoor maakt u de cilinderschroeven 83a, 86 los en stelt de glijwangen tot zich aan het freeswerktuig of geheel bij elkaar.

5.4.3 Frezen volgens sjabloon

Met de kopieering (zie afb. 4) können vormen volgens zich vervaardigde sjablonen worden gefreedsd. De kopiewring schroeft u met de parkers 77 aan de onderkant van de grondplaat 3. Het sjabloon要去 voldoende bredte vertonen, om een veilig geleiden van de machine te waarborgen.

Voordat een kopieerring voor de eerste keer worden gebruikt (zie afb. 4)要去en de twee overgangsstukkenuit de glijlaag van de basisplaat worden verwijderd.

5.4.4 Frezen met parallelaanslag en ondergrijperaanslag (zie afb.5)

(ook als speciale toebehoren verkrijgbaar)

Aan de parallelaanslag 13 kan aan de uiteinden van de schroeven de ondergrijpaanslag B met de geziskantmoeren C worden bevestigd. Hiermee latent zich freeswerkzaamheden parallel tot iedere willekeurig gezormde cant uitvoeren.

6 Onderhoud en reparatie

Gevaar

Neem bij alle

onderhoudswerkzaamheden de

netstekker uithetstopcontact.

MAFELL-machines werden onderhoudsvriendelijk geconstruerd.

De toegepaste kogellagers werden op levenstijd gesmeerd. Na een langere bedrijftstijd adviseren wij, de machine aan een geauthoriseerde klantenservice van MAFELL ter inspectie te gehen.

Voor alle smeerplaatsen slechts once speciale vet, bestel-nr. 049040 (1 kg - blik), gebruiken.

6.1 Opslag

Reinig de machine zorgvuldig als u ze langearend nicht gebrukt. Spuit blanke metaaldelen in met roestwerend middel.

7 Verhelpen van storingen

Gevaar

De opsporing van de oorzaken van voorhanden storingen en het verhelpen hiervan vereist steeds vermeerde oplettendheid en voorzichtigheid. Van tevoren netsteker trekken!

Hieronder staan enkele frequente storingen en hun oorzaak. Bij andere storingen richt u zich best tot uw handelaar of direct tot de MAFELL-klantenservice.

Storing	Oorzaak	Remedie
Machine kan nicht ingeschakeld worden	Geen of te lage netspanning aanwezig	Voeding door een elektricienlaten controleren
	Netzekering defect	Zekering door een elektricienlaten verwangen
	Koolborstels versleten	Machine waar de MAFELL-klantenservice brengen
Machine schakelt gedurrende de leegloop zichstandig UIT of blijft gedurrende het freeze staan.	Stroomuitval	Voorzekering aan de netzijde door een elektricienlaten controleren
	Overbelasting van de machine (overstroomuitschakeling)	Machine UIT- en weein schakelenAanvoersnelheid verlagen
Toerental daalt gedurrende het freeze	Te groe spanafname	Spanafname reduceren
	Te groe aanvoer	Aanvoer reduceren
	Stompe frees	Frees scherpen of verwangen
Te hoog toenrental, ontbrekende zachte start of toenentalregeling Niet meer möglichk	Defecte elektronica	Machine waar de MAFELL-klantenservice brengen
Onschool freesbeeld	Stompe frees	Frees scherpen of verwangen
	Ongeelmatige aanvoer	Met constante druk engereduceerde aanvoer freeze
Brandvlekken op de freesplekken	Voor de handeling ongeschikte of stompe frees	Frees scherpen of verwangen
Machine schakelt UITijdens het bedrijf	Spanningsonderbreking (onderspanningsuitschakeling)	Machine UIT- en weer inschakelen

8 Extra toebehoren

1 -Geleidingslineaal,cpl. Best.-nr.039100

1.1 - Hoekaanslag, CPL. Best.-nr. 038108

1.2 -Lijmklem Best.-nr.093249

2 - Ondergrijpaanslag CPL. Best.-nr. 038987

3 - Kopieerring 20 mm Best.-nr. 200693

3 -Kopieerring 27 mm Best.-nr.038988

3 -Kopieerring 40 mm Best.-nr.038989

4 - Spantang 6 mm Best.-nr.093257

4 -Spantang 8 mm Best.-nr.093256

4 -Spantang 010 mm Best.-nr.093255

4 -Spantang 012 mm Best.-nr.093254

4 - Spantang 0 1/4" Best.-nr. 093279

4 - Spantang 0 1/2" Best.-nr. 093276

5 -Adapter voor frees M 10 Best.-nr.039363

-Adapter voor freesmachines met binnenschroefdraad M 12 x 1 Best.-nr. 201575

• Kopieerring RD 30 Best.-nr. 038971

• Trapwangenfrees Best.-nr. 200500

LO-FA freesadapter Best.-nr. 207200

Geleidingsrail F 80 Best.-nr. 204380

Geleidingsrail F 110 Best.-nr. 204381

Geleidingsrail F 160 Best.-nr. 204365

Geleidingsrail F 210 Best.-nr. 204382

Geleidingsrail F 310 Best.-nr. 204383

Klem enkel Best.-nr. 207776

Geleidingsrail F 80-LR Best.-nr. 207600

Geleidingsrail F 160-LR Best.-nr. 207601

Verbindingsstuk verp. F-VS Best.-nr. 204363

Hechtprofiel verp. F-HP 6.8M Best.-nr. 204376

Spanbreekbescherming verp. F-SS 3,4M Best.-nr. 204375

Klem verp. F-SZ 180MM (2 st.) Best.-nr. 207770

Eindkappen verp. F-EK Best.-nr. 205400

Terugslagstop verp. F-RS Best.-nr. 202867

Railtas F 160 Best.-nr. 204626

Set railtassen F160/160 bestaandeuit:2xF160+verbindingsstuk+2 Best.-nr.204805

klemmen + railtas

Set railtassen F80/160 met hoekanslag bestaande UIT: F80 + F160 + Best.-nr. 204749 verbinderstuk + hoekanslag + 2 klemmen + rialtas

9 Explosietekening en onderdelenlijk

De overeenkomstige informatie van de reserveonderdelen vindt u op once homepage: www.mafell.com

Índice de Contents
