Tuotetyyppi	Käsijyrsin (taskujyrsin)
Merkki	Mafell
Malli	LO 65 Ec
Syöttöjännite	230 V ~, 50 Hz
Tehonkulutus	2600 W
Tyhjiäkäyntinopeus	10 000 - 22 000 min⁻¹
Jyrsintäsyvyys	0 - 65 mm
Syvyysrevolverirajoitin	3 tasoa
Työkalun kiinnitys	Kiristysholkki Ø 6-12 mm ja Ø 1/2", sovitin M12 x 1 (M10)
Imuliitännän halkaisija	35 mm
Paino	6,9 kg
Vakiovarusteet	Rinnakkaisohjain, kopiointirengas 30 mm, kiristysholkki 8 mm, sovitin M12 x 1, revolverirajoitin, 4 m kaapeli, imukupu, huoltotyökalu, käyttöohje, turvallisuusohjevihko
Äänenpainetaso	LPA = 71 dB(A), epävarmuus 3 dB(A)
Äänitehotaso	LWA = 82 dB(A), epävarmuus 3 dB(A)
Käsi- ja käsivarsitärinä	3,3 m/s²
Suojausluokka	II (kaksoiseristys)
Työstettävät materiaalit	Massiivipuu, puulevyt (lastulevyt, lomalevyt, muovit, MDF)
Päätoiminnot	Sukellusjyrsintä, jyrsintä rinnakkaisohjaimella, jyrsintä jigin avulla (kopiointirengas), elektroninen nopeudensäätö, elektroninen jarru
Huolto	Säännöllinen puhdistus, voitelupisteiden voitelu Mafell-erikoisrasvalla (viite 049040), hiiliharjojen vaihto valtuutetussa huollossa
Turvallisuus	Pohjalevy, kahvat, ohjauslaite, moottorin suoja, automaattinen pysäytys ylikuormituksessa, akselin lukitus
Varaosat / Korjattavuus	Varaosat saatavilla (holkit, sovittimet, renkaat jne.), räjäytyskuva osoitteessa www.mafell.com, tarkastus suositellaan valtuutetussa huollossa
Lisävarusteet	Ohjauskiskot (F80, F110, F160, F210, F310), ohjausrajoitin, kopiointirenkaat (20, 27, 40 mm), lisäkiristysholkit, sovitin M10-jyrsimelle, ohjausjärjestelmäsarja, puristimet

Usein kysytyt kysymykset - LO 65 Ec Mafell

Kuinka vaihtaa kiristysholkki Mafell LO 65 Ec -jyrsimessä?

Kiristysholkin vaihtamiseksi löysää ensin jyrsimen akselin liitosmutteria 22 mm kiintoavaimella. Holkki on kiinni mutterissa; kallista sitä ja vedä voimakkaasti irrottaaksesi. Napsauta uusi holkki mutteriin painamalla, kunnes kuuluu napsahdus, ja asenna kokoonpano takaisin akselille puhdistaen kartiomainen osa etukäteen.

Kuinka säätää jyrsintäsyvyys?

Löysää lukitus, laske työkalua koskettamaan työkappaletta, lukitse uudelleen. Aseta syvyysrajoitin haluttuun asteikkoon ja kiristä lukitusvipu. Käytä tarkkuussäätömutteria (30) hienosäätöön: 1 kierros = 1 mm syvyys.

Mikä pyörimisnopeus valita mille jyrsinterän halkaisijalle?

Käsikirjassa on taulukko: halkaisijalle 10-20 mm käytä 18 000-22 000 rpm; 20-30 mm: 14 000-18 000 rpm; 30-40 mm: 12 000-16 000 rpm; 40-50 mm: 10 000-14 000 rpm. Säädä materiaalin mukaan.

Voinko käyttää jyrsinteriä, joissa on M12 x 1 -sisäkierre?

Kyllä, koneen mukana toimitetaan sovitin M12 x 1 -sisäkierteisille jyrsinterille (ja M10 valinnaisena). Vaihda kiristysholkki sovittimeen akselin kartiossa ja kiristä liitosmutterilla. Jyrsinterät ruuvataan sitten näkyvään kierteeseen.

Kuinka asentaa imukupu?

Aseta imukupu pohjalevylle ja kierrä sitä myötäpäivään, kunnes se napsahtaa paikalleen. Irrottamista varten paina lukitusvipua (4) ja kierrä vastapäivään.

Mitä tehdä, jos kone ei käynnisty?

Tarkista ensin verkkojännite ja sulakkeet. Jos virransyöttö on kunnossa, hiiliharjat saattavat olla kuluneet: vaihdata ne valtuutetussa Mafell-huollossa. Ylikuormituskatkoksen sattuessa kytke kone pois päältä ja käynnistä uudelleen.

Mitä suojavarusteita minun tulee käyttää?

Käytä aina kuulosuojaimia (äänitaso voi ylittää 85 dB(A)), suojalaseja ja pölynaamaria jyrsinnän aikana.

Kuinka asentaa rinnakkaisohjain?

Työnnä ohjaustangot pohjalevyn prismallisiin aukkoihin. Säädä etäisyys jyrsinterään nähden noin, kiristä siipiruuveja. Käytä räikkäruuvia (34) hienosäätöön ja kiristä lopuksi siipiruuvit kunnolla.

Millaisia huoltotoimenpiteitä tarvitaan?

Kone vaatii vähän huoltoa. Puhdista se säännöllisesti, erityisesti ohjaimet ja säätölaitteet. Laakerit on rasvattu koko käyttöiäksi. Pitkän käyttämättömyyden aikana suihkuta paljaat metalliosat korroosionestoaineella. Anna Mafell-huollon tarkastaa kone intensiivisen käytön jälkeen.

Mistä löydän varaosia?

Alkuperäiset Mafell-varaosat ovat saatavilla valtuutetuilta jälleenmyyjiltä. Räjäytyskuva ja varaosaluettelo ovat nähtävissä verkkosivustolla www.mafell.com. Käytä ainoastaan alkuperäisiä osia takuun säilyttämiseksi.

KÄYTTÖOHJE LO 65 Ec Mafell

Lue kaikki turvaohjeet ja kayttoohjeet. Laiminyonti turvaohjeiden ja kayttoohjeiden noudattamisessa voi aiheuttaa sahkokun, tulipalon ja/taivakavia vammoja. Sailyta kaikki turvaohjeet ja kayttoohjeet tuleaisuuden varalle.

WARNING

FIN - EY-vaatimustemmukaisuusvakautus

Vakutamme taten, eta kone 65 Ec vastaa mainittuien EU-direktivien vaatmuksia. Sen suunnittelussa ja valmistuksssa on sovellettu luettelossa lmoltettuja standardeja. Teknisten asiakirjoen laatimiseen valtuutetu henkilo: MafeI AG

S - EG Konfomiltetfsforklaring

1 Merkkien selykset 73
2 Tuotetiedot 73
2.1 Tiedot valmistajasta 73
2.2 Konetunnus 73
2.3 Tekniset tiedot 74
2.4 Paaustot 74
2.5 Toimituslaajuus 74
2.6 Turvalaitteet 75
2.7 Käytötarkoituksenmukainen käytto 75
2.8 Jannosriskit 75
3 Turvallisuusohjeet 75
4 Varustus/saedot 76
4.1 Verkkoliitäntä 76
4.2 Lastujen poistoimurointi (katso kuva 6) 76
4.3 Jyrsinterien kiinnitys (katso kuvia 1 ja 2) 77
4.4 Kirstysleuan vaihto (katso kuva. 3) 77
4.5 Adapterin asennus sisakierteell' varustetuihin jyrsimiin ja irrotus (katso kuvia 1 ja 3) 77
5 Käytto 77
5.1 Käytöönotto 77
5.2 Kierrosluvun asettaminen (katso kuva 1) 78
5.3 Jyrsintasyvyyden asettaminen (katso kuva 1) 78
5.4 Työohjeet 78
6 Huolto ja kunnossapito 79
6.1 Sailytys 79
7 Häröiden poisto 79

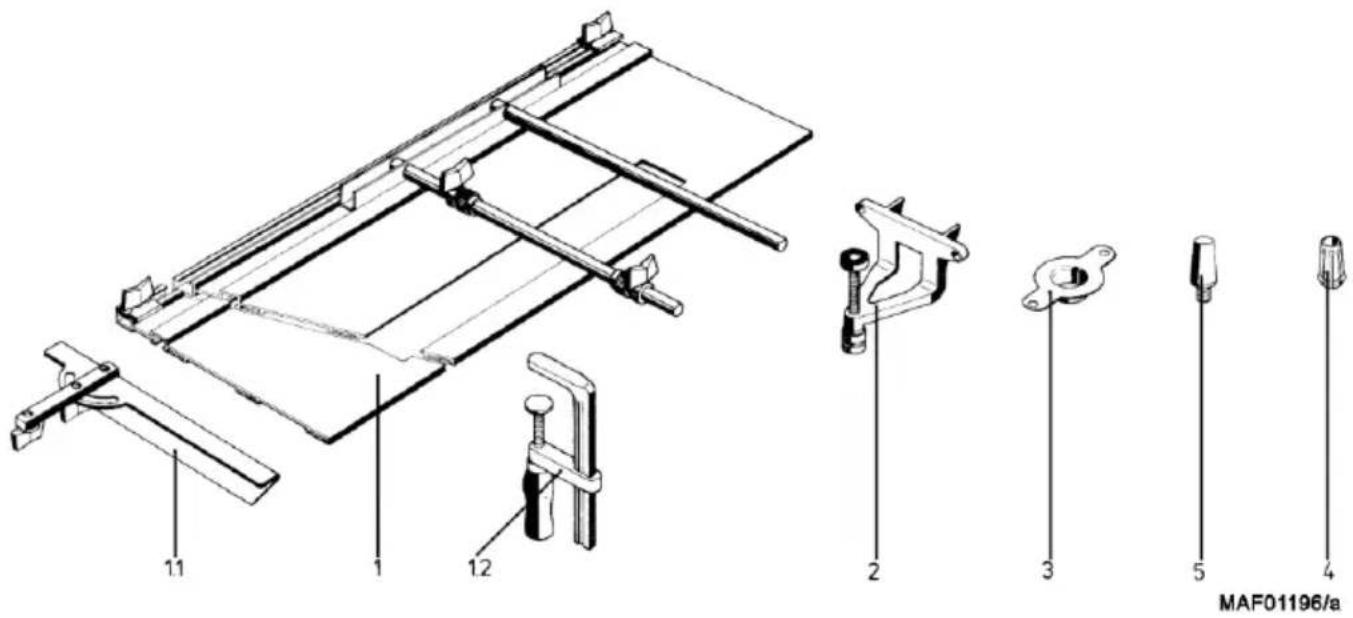

8 Erikoistavikkeet 80
9 Rajahdyssuojausmerkintä ja varaosaluettelo 81

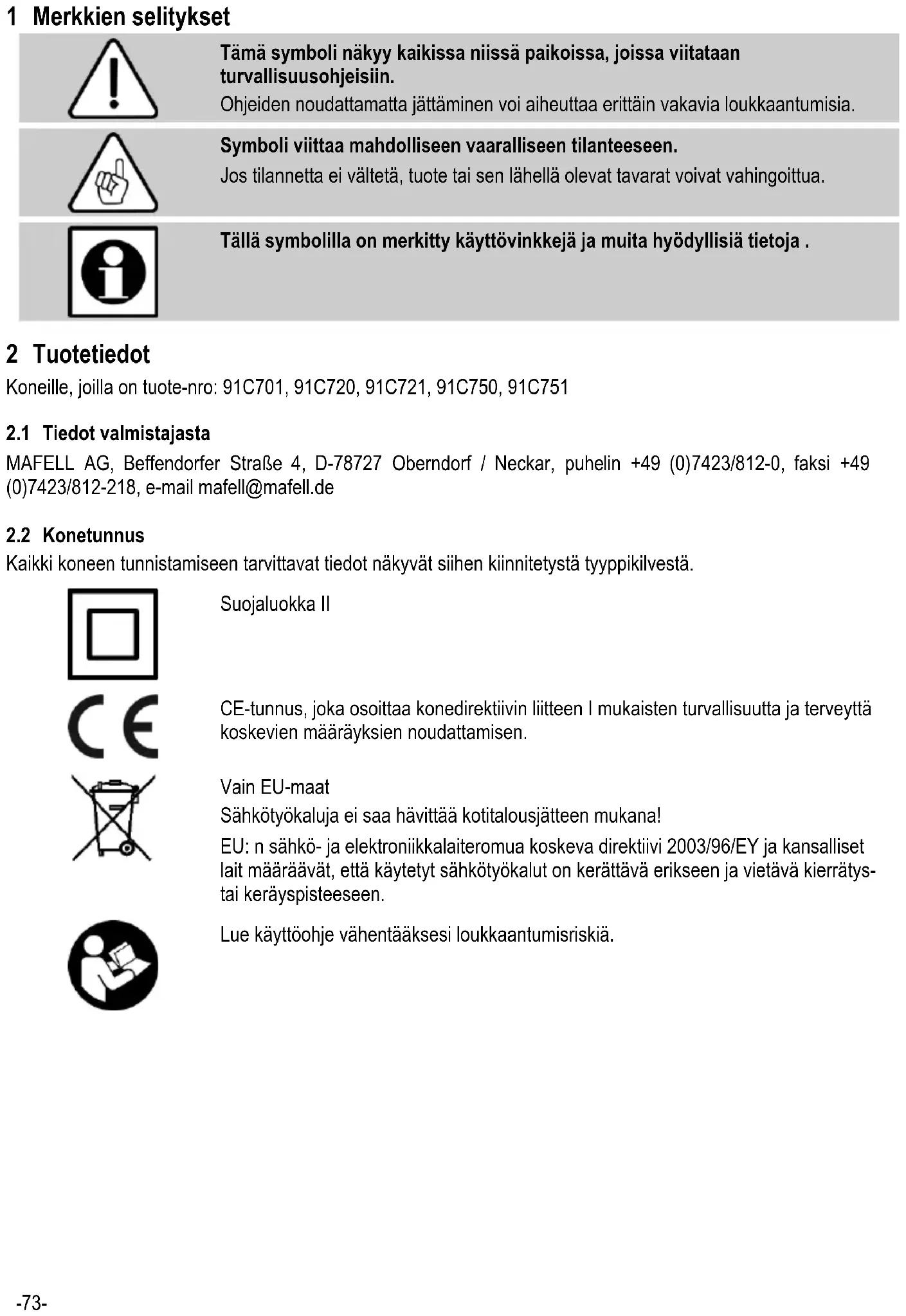

1 Merkkien solitykset

Tämä symboli nakyy kaikissa niissä paikoissa, joissa viitataan turvallisuusohjeisiin.

Ohjeiden noudattamatta jättäminen voi aiheuttaa erittäin vakavia loukkaantumisia.

Symboli viittaa mahdolliseen vaaralliseen tilanteeseen.

Jos tilannetta ei valtetä, tuote tai sen lähellä olevat tavarat voivat vahingoittua.

Tällä symbolilla on merkitty käytövinkkejä ja muita hyödyllisia tietoja.

2 Tuotetiedot

Koneille, joilla on tuote-nro: 91C701, 91C720, 91C721, 91C750, 91C751

2.1 Tiedot valmistajasta

MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf / Neckar, puhelin +49 (0)7423/812-0, faksi +49 (0)7423/812-218, e-mail [e-mail]

2.2 Konetunnus

Kaikki koneen tunnistamiseen tarvittavat tiedot nakyvat sihen kiinnitetysta tyyppikilvesta.

Suojaluokka II

CE-tunnus, joka osoittaa konedirektiivin liitteen I mukaisten turvallisuutta ja terveyttakoskevien märäyksien noudattamisen.

Vain EU-maat

Sähkötyökaluja ei saa havittä kotitalousjätteen mukana!

EU: n sahkö- ja elektroniikkalaiteromua koskeva direktiivi 2003/96/EY ja kansalliset lait märävät, etta käytetyt sähkötyökalut on kerättäv erikseen ja vietä viki kerrätystai keräyspisteeseen.

Lue käyttoohje vähentäaksesi loukkaantumisriskä.

2.3 Tekniset tiedot

Universaalimoottori	230 V~, 50 Hz
Ottoteho jatkuvassa käytössä	2600 W
Jyrsintäsvyyden säätö ja hienosäätö	0 – 65 mm
Revolverisvyysvaste	3-asteinen
Työkalun kiinnitys:
Istukalla	Ø 6 – 12 mm ja Ø 1/2"
Tai adapterilla jyrsimiin, joissa on sisäkierre	M 12 x 1 (M 10)
Tyhjäkäntyikierrosluku	10000 – 22000 min-1
Poistoimuroointikuvun imuliitännän lämpitta	35 mm
Paino ilman verkkjohtoa	6,9 kg

2.4 Päästöt

Annetut meluemissiot on mitattu normin DIN EN 62841-1 mukaisesti ja niitta voi kayttta vertailemiseen ja muun sahkötyokalun vällä sekä kuormituksen alustavaan arvointiin.

Vaara

Meluemissiot voivat poiketa annetuista arvoista sahkötyokalun todellisessa käytössä, riippuen siitä lajista ja tavasta jolla sahkötyokalua käytetään, erityisesti siitä, minkälaisa työkappaletta tyostetään.

Käytä siksi aina kuulosuojaimia, myös silloin kun sähkötyokalu käy ilman kuormitusta!

2.4.1 Melupästötedot

Standardien EN 62841-1 ja EN 62841-2-17 mukaan määritellyt meluarvot ovat:

Aaenpainetaso L_PA = 71dB(A)

Epävarmuus K_PA = 3 ~dB(A)

Aänitehotaso LWA = 82dB (A)

Epävarmuus K_PA = 3 ~dB(A)

Melumittaus on suoritettu vakiovarusteena mukana toimitetun tyokalun kanssa.

2.4.2 Tärinäkoskevat tiedot

Tyypillinen kasiin ja käsivarsiin kohdistuva tärina on alle 3,3m / s^2

2.5 Toimituslaajuus

Ylajyrsin LO 65 Ec MaxiMax	LO 65 Ec MidiMAX
Tuotenro 91C701, 91C720, 91C721	(Soveltuu erityisesti mallinejyrsintään)
1 Leikkaursrauta	Tuotenro 91C750, 91C751
1 Kopiointirengas Ø 30 mm	1 Kopiointirengas Ø 30 mm
1 Kiristysleuka Ø 8 mm (Ø 1/2" - GB)	1 Adapteri jyrsimelle M 12 x 1

1 Adapteri jyrsimelle M 12 x 1
1 Revolverilukko
1 Liitantakaapeli 4 m
1 Poistoimurointikupu
1 Käytötyökalu
1 Kaytttoohjeet
1 "Turvallisuusohjeet"-vihko

2.6 Turvalaitteet

Vaara

Nämä laitteet ovat tarpeellisia
koneen turvallisessa käytössä.
Niitta ei saa poistaa eikä niiden
toimintaa体系建设。

Tarkasta ennen käytöa
turvalaitteiden toiminta ja
mahdolliset vauriot. Älä käytä
konetta, jos turvalaitteita puuttuu tai
jokin niistä on tehoton.

Koneessa ovat seuraavat turvalaitteet:

• Peruslevy
• Käskahvat
• Kytkinlaite
• Moottorin suojus

2.7 Kayttotarkoituksenmukainen kaytto

MAFELL-ylajyrsin LO 65 Ec on tarkoitettu ainoastaan
tayspuin ja levymateriaaalien kuten lastulevyjen,
rimalevyjen, muovilevyjen ja kuitulevyjen jyrsintaan
HSS- tai HM-jyrsimiä käyttaen.

Muunlainen kuin yllä kuvattu kayttö on kiellettya. Valmistaja ei vastaa muunlaisen kaytön aiheuttamista vahingoista.

Koneen käytötarkoituksen mukaiseen käytöön kuuluu myös Mafellin antamien käytö-, huolto- ja kunnossapito-ohjeiden noudattaminen.

1 Poistoimurointikupu
1 Liitäntäkaapeli 4 m
1 Kaytttoyokalu
1 Käytöohjeet
1 "Turvallisuusohjeet"-vihko

2.8 Jaannosriskit

Vaara

Konetta kaytettäessä ei voida
täysin välttä koneen
kayttotarkoituksesta johtuvia
jaannosriskejä, vaikka konetta
kaytetaan märäysten mukaisesti
ja turvallisuusmaäräyksiä
noudattaen.

• Pyörivän jyrsimen tai lukkomutterin koskettaminen.
• Jyrsimen tai sen osien murtuminen tai irtoaminen.
• Koneen tai tyokappaleen aiheuttama isku.
• Kuulovauriot pitempa'an kestavassa tyoskentelyssa ilman kuulosuojaimia.
• Terveydelle vahingollisen puupolyn emissio pitkaaikaisessa kaytossa ilman imulaitteita.

3 Turvallisuusohjeet

Vaara

Noudata aina seuraavia turvallisuusohjeita sekä kaytomaassa voimassa olevia turvallisuusmaarayksiä!

Yleiset ojeet:

• Lapset ja nuoret eivat saa käytta tata konetta.
  Tästa poikkeuksena ovat asiantuntevan henkilön valvonnassa olevat nuoret.
• Alä koskaan työskentele ilman märäysten mukaisia turvalaitteita alakä muuta koneessa mitään, mikä voisi heikentä turvallisuutta.
• Konetta ulkona kaytettäessä suosittelemme vikavirtakytkimen asentamista.
  Vialiset johdot ja pistokkeet on vaihdettava heti uusiin. Vaihdon saa tehdä vain Mafell tai valtuutetu

MAFELL-asiakaspalveluverstas, turvallisuuteen liittyvien vaarannuksien välttämiseksi.

• Varo,etta johto ei taitu. Varsinkaan koneen kuljetuksen ja varastoinnin aikana johtoa ei saa kiertäa koneen ympärille.
• Vaatteet ja hiukset on pidettävä niin, etteivät ne paase kosketuksiin jyrsintätyökalun ja jyrsinkaran kanssa.
• Käytä vain teräviä ja vahingoittumattomia jyrsintyökaluja. Työston tuloksesta tulee parempi ja käytäjaän kohdistuvien iskujen vaara vahenee.
• Tarkasta ennen käytöönottoa, etta jyrsin on tiukasti kiinnitetty ja pyörii moitteettomasti.
• Käytä vain sellaisia jyrsintyökaluja, jotka on hyväksytty käsisyöttöön.
• Aloita työkappaleen jyrsiminen vasta, kun jyrsin on saavuttanut tayden pyörimisnopeutensa.
• Jyrsinnan aikana koneen verkkjoho to on aina ohjattava koneesta taaksepain.
• Kun tyostät reunoja suurella tyokalulla, jyrsi aina vastasuuntaan.
• Kun kone on sammutetu, laske se pois käsistä vasta, kun jyrsintyökalu on pysähtynyt, tai avaa jyrsimen automaattisen ylosnousun lukitus, ja lukitse se jalleen.

Henkilökohtaisten turvavarusteiden käytto:

• Korvaan kohdistuva aenepinetaso on yli 85 dB (A). Tämän vuoksi työskentelyn aikana on aina käytettävu kuulosuojaimia.
• Käytä aina jyrsittäesssuojalaseja.
• Sinun tulisi käyttaa polysuojainmaskia estamaan polysta terveydelle aiheutuvia haittoja.

Käytöä koskevat ohjeet:

• Alä missän tapauksessa vie koneen käydessä kattasi jyrsintyökalun toiminta-alueelle tai peruslevyn alle.
• Pida koneesta kunnolla kiinni molemmin kasin jo ennen kuin kaynnistat sen.
• Kiinnitä työkappale liukumista vastaan esim. ruuvipuristimilla.
• Jyrsin on vaihdettava riittävän aikaisin, koska tylsät jyrsimet lisävävat käytäjään kohdistuvien iskujen

vaaraa ja kuormittavat moottoria turhaan.
Jyrsinterät on kiinnitettäv 4.3 mukaisesti.

• Tarkista, ettei tyokappaleessa ole vieraita esineita. Alä jyrsi metalliosia, esim. nauloja (saattavat aiheuttaa takaiskuja).
• Irrota pistoke pistorasiasta ennen tyokalun vaihtoa, säätotoimenpiteitä ja Häiriöiden poistoa (tahan kuuluu myös kiinni juuttuneiden lastujen poistaminen).

Huoltoa ja kunnossapitoa koskevat ohjeet:

• Koko koneen ja varsinkin sen säätolaitteiden ja ohjaimien saannöllinen puhistus on tärkea turvallisuustekijä.
• Ainoastaan alkuperäisten MAFELL-varaosien ja -tarvikkeiden käytö on sallittua. Muuten valmistajan takuu ja vastuu raukeaa.

4 Varustus/saadot

Vaara

Kun vaihdat tyokaluja, kiinnitahuomiota jyrsintatyokalun teraviinleikkuureunoihin.

Kun kaytā jyrsintätyokaluja, joiden jyrsintahalkaisija on suurempi kuin kopiorenkaan tai pohjalevyn aukko, välta jyrsintätyokalun kosketustakoneen osiin. Tāta tarkoitustavarten voit sovelta paluuiskun rajoitustaa, ks.luku 5.3.2

4.1 Verkkoliitäntä

Ennen käytöönottoa on varmistettava, etta verkkojännite vastaa koneen typpikilvessä ilmoitettua käytöjännitettä.

4.2 Lastujen poistoimurointi (katso kuva 6)

Koneeseen on liitettäv alkopuolin imulaite kaikkien sellaisten toiden yhteydessa, joissa syntyy runsaasti polya. Ilman virtausnopeuden on oltava vahintaaan 20m / s

Imuliitannan sisahalkaisija on 35mm

4.2.1 Imurointikuvun asennus

Aseta imukupu 505 pohjalevyyn 3 ja kännä sitä myotapäivään, kunnes se lukittuu (kuva 6).

4.2.2 Imurointikuvun irrotus

Paina pidatinvipua 4 ja kaannä imusuulaketta 505
vastapäivään (kuva 6).

4.3 Jyrsinterien kiinnitys (katso kuvia 1 ja 2)

Koneen voi, jyrsinteran vaihtamisen helpottamiseksi, asettaa moottorin kannen varaan. Ylajyrsin on varustetu tarkkuuskiristysleualla 8 mm (0 1/2" GB-versiosa). Siihen voi kiinnittäa jyrsintyokaluja, joilla on sama varren lapimitta. Laitteen mukana toimitetun adapterin avulla voi kiinnittäa jyrsintyokaluja, joissa on sisakierre M 12 x 1.

Kiinnitys

Alä koskaa kirista kirstysmutteri
ilman paikalleen asetettua
jyrsinterä, koska kiinnitsleuka voi
muuten vahingoittua.

• Työnnä jyrsintyökalun A puhdas lieriovarsi mahdollisimman pitkalle avatun kirstysleuan 510 sisän.
• Estä jyrsinkaran 27 pyöriminen painamalla lukitustappia 31.
  Kiristä kirstysmutteri 37 kiertamalla sitä myotapäivän, ensin kasin ja sitten 22mm kiintoavaimella. Kiintoavaimen otetta mutterista ei ole tarpeen vaihtaa. Kierra yksinkertaisesti jyrsinkaraa 90^ vastasuuntaa, kun olet ensin lopettanut lukitustapin painamisen, ja lukitse sitten kara uudelleen painamalla lukitustappia.

Irrotus

Lukitse jyrsinkara 27 painamalla indeksointiruuvia 31.
- Löysää liitosmutteri 37 käantamälla sita vastapäivään jakoavaimella SW22.
- Irrota jyrsimen varsi A avatusta holkista 510.

4.4 Kirstysleuan vaihto (katso kuva. 3)

Kierrä kiristysmutteri 37 irti jyrsinkarasta 27
kiristysleuan vaihtamiseksi. Kiristysleuka 510 riippuu
kiristysmutterissa. Irrota kiristysleuka kiristysmutterista
kallistamalla ja vetamalla sita voimakkaasti.
Kiristysleuka lukittuu kuuluvasti paikalleen
kiristysmutteriin, kun painat sen lujasti mutteriin.

Puhdista ennen asennusta
jyrsinkaran kartio ja kiinnitsyleuka.
Aseta kiristysleuka jyrsinkaraan
vain, kun se on lukittunut kunnolla
kiinni kiristysmutterlin.

4.5 Adapterin asennus sisakierteellavarustetuihin jyrsimiin ja irrotus (katso kuvia 1 ja 3)

Asennus

• Aseta adapteri kirstysleuan 510 tilalle jyrsinkaran 27 kartioon ja kirstä se kirstysmutterilla 37. Jyrsimet voidaan kiinnittä nakyville jaavän kierteeseen.

Irrotus

Lukitse jyrsinkara painamalla lukitustappia 31.
- Löysää hieman adapterissa olevaa jyrsintä.
- Pidä lukitustappi painettuna ja löysä kirstysmutteri 22 mm kiintoavaimella.
- Ruuvaa kirstysmutteri kasin jyrsimen olakkeeseen saakka.
- Kierra kiristysmutteria ja jyrsintä kiintoavaimella toisiinsa nahden. Nain vedat adapterin irti kartiosta.
- Osat voit käsin kiertää irti.

5 Kaytto

5.1 Kayttoonotto

Tämä käytöohje on annettava tiedoksi kaikille konetta käytäville henkilöille. Erityista huomiota on kiinnitettä kappaleeseen "Turvallisuusohjeet".

Tarkasta ennen käyttoönottoa, etta jyrsin on tiukasti kiinnitetty ja pyörii moitteettomasti.
- Jos jyrsintäominaisuudet muuttuvat, tarkista jyrsintätyokalun leikkauselementit.

5.1.1 Käynnistäminen ja poiskytkenta (katso kuva 1)

Vaara

Käynnista kone vain, kun jyrsin ei kosketa tyokappaleeseen.

• Käynnistäminen: Paina keinukytkintä 42 merkinnällä I varustetusta päästa.
• Poiskytkenta: Paina keinukytkintä 42
  merkinnällä O varustetusta päästä. Elektroninen
  jarru pysayttäa koneen lyhyessä ajassa.

5.2 Kierrosluvun asettaminen (katso kuva 1)

Alla olevasta kaaviosta ja koneen etusivulta næt, mitä kierroslukua käytetään eri jyrsimen - Ø ja materiaaliien kanssa.

n x1000/min
∅10-20	18-22	18-22	20-22	14-22
∅20-30	14-18	16-20	18-20	12-20
∅30-40	12-16	14-18	12-18	10-18
∅40-50	10-14	10-14	10-14	10-16

Elektroniikka pitäa asetetun kierrosluvun vakiona.

Elektroniikka myös pysäyttaa moottorin ylikuormitettaessa, se tarkoittaa, jos jyrsintera pysähtyy. Kone on tällöin kytkettäva pois paälta. Koneen voi tämän jälleen kytkea uudelleen paälle ja jatkaa jysintäa pienemmälla syöttönopeudella.

Vaara

Koneella ei saa tyoskennellä, jos sen elektroniikassa on vikaa, koska se voi johtaa ylisuuriin kierroslukuihin.

5.3 Jyrsintasyvyyden asettaminen (katso kuva 1)

5.3.1 Lukituslaite

Koneen voi lukita mihin tahansa jyrsintasyvyyteen kiertamalla kasikahvaa 25 oikealle.

5.3.2 Yljasennon rajoitus

Tarpeettoman tyhjalikkeen estamiseksi, likkeen voirajoittaa pyalletyllä mutterilla 28.

5.3.3 Revolverivastate

Revolverivasteen 12 avulla voi asettaa kolme eri jyrsintasyvyttä. Pisimmälla vasteruuvilla 85 saadetään pienin jyrsintasyvyys ja lyhimmälla ruuvilla 83b suurin jyrsintasyvyys.

5.3.4 Jyrsintasyvydyden saa to steikon mukaan

Kiristä jyrsintyokalu paikalleen ja aseta kone tyostokappaleelle.
- Irrota lukitus ja paina jyrsintyokalu tyostettavan kappaleen pintaa vasten. Taman jalkeen lukitset koneen uudelleen.
- Syvyysvasteen 45 säädät vasteruuviin saakka.
- Aseta syvyysvasteen siirrettavän osoittimen 19 yläreuna asteikon 43 nollakohtaan.
Säädä syvyysvaste haluttuun jyrsintäsyvyteen ja lukitse vaste paikalleen lukitusvivulla 68c.
Tyhjalikkeen voi rajoittaa n. 10 mm:in pyalletyn mutterin avulla.
Kun irrotat koneen lukituksen, paluulike tapahtuu itsestaan.

5.3.5 Jyrsintasyvyyden hienosaat

Jyrsintasyvyden hienosädon voit tehdä kiertamalla saatomutteria 30. Yksi saatomutterin kierros muuttaa jyrsintasyvyytta 1 mm:n verran.

5.4 Työohjeet

Pida koneesta tukevasti kiinni molemmilla kasillä kayton aikana.

5.4.1 Upotusjyrsintä

Huomioi jyrsittäessä, etta tyokappale on varmistettuna, yläjysimen jalkalevy 3 ja / tai vasteet ovat tasaisesti ja mahdollisimman suurialaisesti tyokappaletta vasten, ja etta suuremmat syvyydet jyrsittaan portaittain. Kun olet säätanyt jyrsinterän kierrosluvun, pidä molemin käsin kiinni koneesta ja kytke kone paälle. Paina terä tyokappaleeseen tasaisesti syöttäen vasteseen asti ja lukitse kone sihen syvyyteen. Jyrsi vain vastasuuntaan.

5.4.2 Jyrsintä rinnakkaisvasteen kanssa (ks. kuva1)

Rinnakkaisvasteen 13 avulla konetta voidaan ohjata tarkasti tyokappaleen suoran reunan suuntaisesti.

Asennus:

• Työnnä johdetangot 36 sivultä jalkalevyn prisman muotoisiin aukkoihin.
• Aseta rinnakkaisvaste karkeasti halutulle etäisyydelle jyrsinterästa ja kiristä siipiruuvit 68a.
  Tarkan etaisyyden jyrsinteraan voit saatay pyalletylla ruuvilla 34. Kirista taman jalkeen siipiruuvit 68b.

Rinnakkaisvasteen liukupalojen säätö

Vastepintaa voi saataa reunojen paiden tyostoa varten tyontamalla liukupalat 15 yhteen. Loyssa saatoa varten lierioruuvit 83a, 86 ja aseta liukupalat jyrsintyokalun lahelle tai kokonaan yhteen.

5.4.3 Jyrsintä mallineen mukaan

Kopiorenkaan 507 (katso kuva 4) avulla voi jyrsä muotoja itse valmistettujen mallinteiden mukaisesti. Kopiointirengas ruuvataan uppokantaruuveilla 77 kiinnjalkalevyn 3 alapintaan. Mallineen tulee olla riittävan levea koneen luotettavan ohjaamisen varmistamiseksi.

Ennen kopointirenkaan (katso kuva 4) ensimmäistä käyttoä kumpikin ohut tanko on poistettava pohjalaatan liukupinnotteesta.

5.4.4 Jyrsintä rinnakkaisvastetta ja alatartuntavastetta kayttäen (ks. kuva 5)

(saatavana myös erikoisvarusteena)

Rinnakkaisvasteeseen 13 voi kiinnittä alatartuntavasteen B ruuveilla ja kuusiomutterille C. Sen avulla voi jyrsia minkä tahansa muotoisten reunojen suuntaan.

6 Huolto ja kunnossapito

Vaara

Pistoke on irrotettava pistorasiasta aina huoltotöiden ajaksi.

MAFELL-koneet on suunniteltu niin, etta ne eivat tarvitse paljon huoltoa.

Niissä kaytettavat kuulalaakerit on rasvattu koneen koko eliniäksi. Pitemmän kaytöajan jälkeen jälkeen MAFELL suosittee antamaan koneen valtuutetun MAFELL-asiakaspalvelun tarkastettavaksi.

Käytä kaikkin voitelukohtiin ainoastaan valmistajan erikoisrasvaa, tilausnro 049040 (1 kg:n rasia).

6.1 Sailytys

Puhdista kone huolellisesti, jos kone on ollut pitemmän aikaa käytämättä. Ruiskuta paljaat metalliosat ruostesuoja-aineella.

7 Häiriöiden poisto

Vaara

Häiriöden syyn selvittäminen ja poistaminen vaatii erityista huolellisuutta ja varovaisuutta. Ensin on irrotettava pistoke pistorasiasta!

Alla on lueteltu joitakin yleisimpiä Häiriöitä ja niiden syitä. Joidenkin muiden Häiriöiden ilmaantuessa ota yhteys myyjäasi tai suoraan MAFELL-asiakaspalveluun.

Häiriö	Syy	Poisto
Konetta ei voi kytkeä pääle	Virransyöttöjännitettä ei ole tai se on riittämätön	Tarkastuta jännitteensyöttö sähköasentajalla
	Verkkosulake viallinen	Vaihdata sulake sähköasentajan toimesta
	Hiiliharjat kuluneet	Vie kone MAFELL-asiakaspalveluun
Kone kytkeytyy tyhjäkäynillä itsestään pois päältä tai pysähtyy kesken jyrsinnän	Sähköhäiriö	Tarkistuta sähköasentajan toimesta verkkopuolen varasulake
	Koneen ylikuormitus (Ylivirran poiskytkentä)	Kytke kone pois päältä ja uudelleen päälle Vähennä syöttönopeutta
Kierrosluku alenee jyrsinnän aikana	Lastujen koko liian suuri	Vähennä lastunpoistoa
	Syöttöliike liian voimakas	Alenna syöttönopeutta
	Tylsä leikkuri	Teroita tai vaihda jyrsin
Kierrosluku liian suuri, käynnistys ei ole pehmeä tai kierroslukusäätö ei toimi	Elektroniikka on viallinen	Vie kone MAFELL- asiakaspalveluin
Jyrsintätulos ei ole siisti	Tylsä leikkuri	Teroita tai vaihda jyrsin
	Epātasainen syöttö	Käytä tasaista ja jatkuvaa painetta ja alhaisempaa nopeutta
Jyrsittyjen alueiden palojäljet	Toimenpitteeseen sopimaton tai tylsä jyrsin	Teroita tai vaihda jyrsin
Kone sammuu käätön aikana	Jännitekeskeytys (alijännitekeskeytys)	Kytke kone pois päältä ja uudelleen päälle

8 Erikoistavikkeet

1 - Johdelista, taydellinen. Tilausnummer. 039100
1.1 - Kulmavaste, taydellinen. Tilausnummer. 038108
1.2 - Ruuvipuristin Tilausnummer 093249
2 - Alatartuntavaste, taydellinen. Tilausnummer. 038987
3 - Kopointirengas 20 mm Tilausnummer 200693
3 - Kopointirengas 27 mm Tilausnummer 038988
3 - Kopointirengas 40 mm Tilausnummer 038989
4 - Kiristysleuka 6 mm Tilausnummer 093257
4 - Kiristysleuka 8 mm Tilausnummer 093256
4 - Kiristysleuka 0 10 mm Tilausnummero 093255
4 - Kiristysleuka 12 mm Tilausnummer 093254
4 - Kiristysleuka 01/4" Tilausnummer. 093279
4 - Kiristysleuka 01/2" Tilausnummer. 093276
5 -Adaptereri jyrsimelle M 10 Tilausnummer.039363

• Sovitin leikkurille, jossa on sisakierre M 12 x 1 Tilausnummero 201575
• Kopointirengas RD 30 Tilausnummer 038971
• Porrasreisen jyrsintäläite Tilausnummer. 200500

LO-FA-jyrsinadapteri Tilausnummero 207200

Teralevy F 80 Tilausnummer. 204380

Terälevy F 110 Tilausnummer. 204381

Terälevy F 160 Tilausnummero 204365

Teralevy F 210 Tilausnummero 204382

Terälevy F 310 Tilausnummer. 204383

Kiinnityspuristin yksittain Tilausnummer. 207776

Teralevy F 80-LR Tilausnummer. 207600

Teralevy F 160-LR Tilausnummero 207601

Liitoskappale pakkaus F-VS Tilausnummero 204363

Tartuntapfolii pakkaus F-HP 6.8M Tilausnummero 204376

Lastunrepeämissuoja pakkaus F-SS 3,4M Tilausnummero 204375

Ruvipuristin pakkaus F-SZ 180MM (2 kpl) Tilausnummero 207770

Päatykapselit pakkaus F-EEK Tilausnummer 205400

Takaiskustop pakkaus F-RS Tilausnummero 202867

Kiskolaukku F 160 Tilausnummero 204626

Kiskolaukkusarja F160/160, sisältaen: 2 x F160 + yhdyskappale + 2 Tilausnummer 204805 ruuvipuristinta + kiskolaukku

Kiskopakkaussarja F80/160 kulmavasteella, sisälto: F80 + F160 + Tilausnummer 204749 yhdyskappale + kulmavaste + 2 ruuvipuristinta + kiskolaukku

9 Rajahdyssuojausmerkinta ja varaosaluettelo

Vastaavat tiedot varaosista loydat kotisivultamme: www.mafell.com
