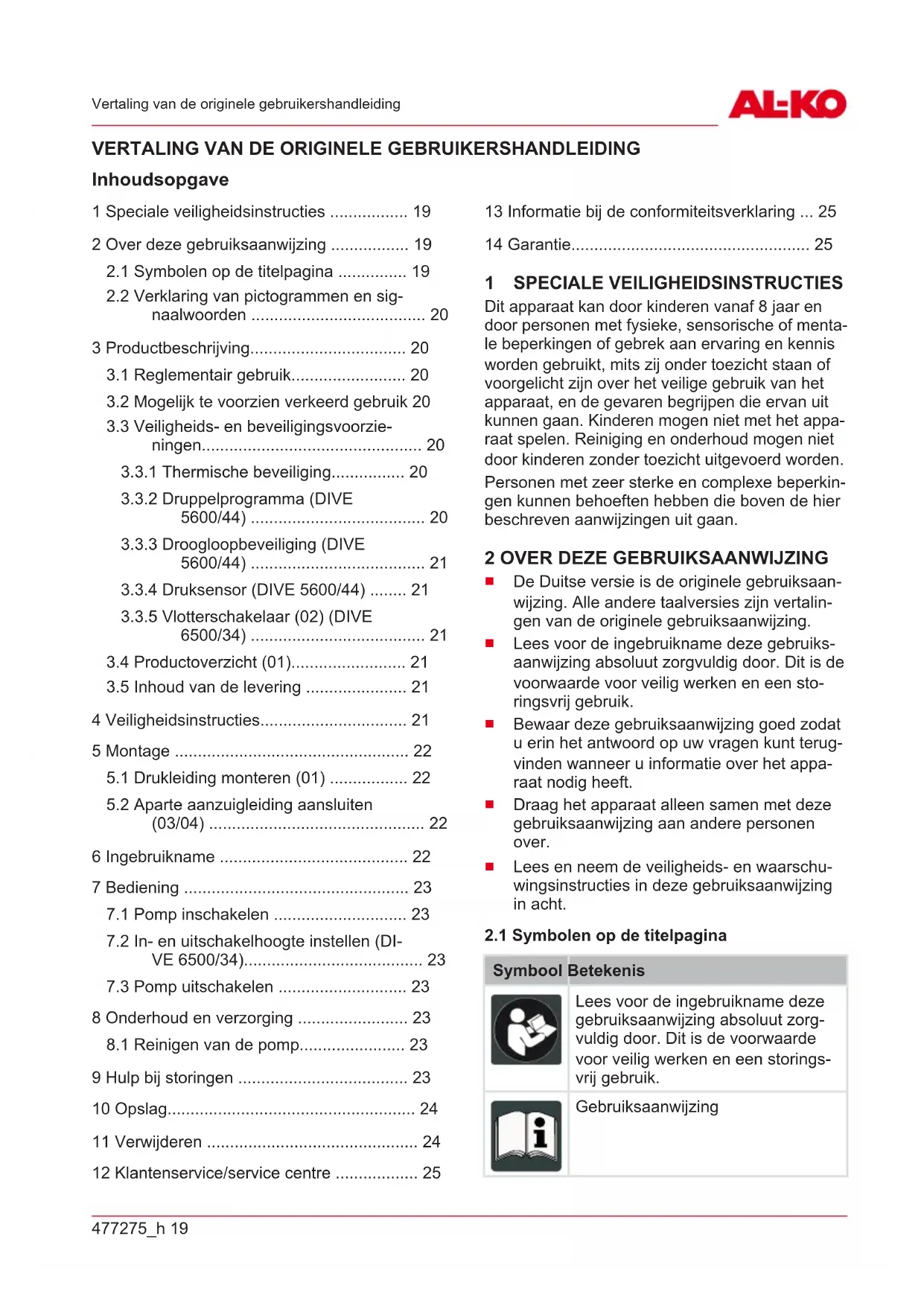

GEBRUIKSAANWIJZING Dive 560044 AL-KO

1 Speciale veiligheidsinstructies .... 19
2 Over deze gebruiksaanwijzing 19

2.1 Symbolen op de titelpagina ...... 19

2.2 Verklaring van pictogrammen en sig- naalwoorden 20

3 Productbeschrijving.... 20

3.1 Reglementair gebruik.... 20
3.2 Mogelijk te voorzien verkeerd gebruik 20
3.3 Veiligheids- en beveiligingsvoorzieningen.... 20

3.3.1 Thermische beveiliging.... 20
3.3.2 Druppelprogramma (DIVE 5600/44) 20
3.3.3 Droogloopbeveiliging (DIVE 5600/44) 21
3.3.4 Druksensor (DIVE 5600/44) ..... 21
3.3.5 Vlotterschakelaar (02) (DIVE 6500/34) 21

3.4 Productoverzicht (01)...... 21
3.5 Inhoud van de levering 21

4 Veiligheidsinstructies.... 21
5 Montage 22

5.1 Drukleiding monteren (01) 22
5.2 Aparte aanzuigleiding aansluiten (03/04) 22

6 Ingebruikname 22
7 Bediening 23

7.1 Pomp inschakelen 23
7.2 In- en uitschakelhoogte instellen (DI-VE 6500/34).... 23

7.3 Pomp uitschakelen 23

8 Onderhoud en verzorging 23
8.1 Reinigen van de pomp.... 23

9 Hulp bij storingen 23

10 Opslag.... 24
11 Verwijderen 24
12 Klantenservice/service centre 25

13 Informatie bij de conformiteitsverklaring ... 25
14 Garantie.... 25

1 SPECIALE VEILIGHEIDSINSTRUCTIES

Dit apparaat kan door kinderen vanaf 8 jaar en door personen met fysieke, sensorische of mentale beperkingen of gebrek aan ervaring en kennis worden gebruikt, mits zij onder toezicht staan of voorgelicht zijn over het veilige gebruik van het apparaat, en de gevaren begrijpen die ervan uit kunnen gaan. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud mogen niet door kinderen zonder toezicht uitgevoerd worden. Personen met zeer sterke en complexe beperkingen kunnen behoeften hebben die boven de hier beschreven aanwijzingen uit gaan.

2 OVER DEZE GEBRUIKSAANWIJZING

De Duitse versie is de originele gebruiksaanwijzing. Alle andere taalversies zijn vertalingen van de originele gebruiksaanwijzing.
■ Lees voor de ingebruikname deze gebruiks-aanwijzing absoluut zorgvuldig door. Dit is de voorwaarde voor veilig werken en een storingsvrij gebruik.
Bewaar deze gebruiksaanwijzing goed zodat u erin het antwoord op uw vragen kunt terugvinden wanneer u informatie over het apparaat nodig heeft.
Draag het apparaat alleen samen met deze gebruiksaanwijzing aan andere personen over.
■ Lees en neem de veiligheids- en waarschu-wingsinstructies in deze gebruiksaanwijzing in acht.

2.1 Symbolen op de titelpagina

Symbool Betekenis

Lees voor de ingebruikname deze gebruiksaanwijzing absoluut zorgvuldig door. Dit is de voorwaarde voor veilig werken en een storingsvrij gebruik.

Gebruiksaanwijzing

Symbool Betekenis

Voedingskabel ter voorkoming van een elektrische schok niet beschadigen of doorknippen!

2.2 Verklaring van pictogrammen en signaalwoorden

⚠ GEVAAR! Wijst op een direct gevaarlijke situatie, die, wanneer ze niet vermeden wordt, tot de dood of tot een ernstig letsel leidt.
⚠ WAARSCHUWING! Wijst op een potentieel gevaarlijke situatie, die, wanneer ze niet verme- den wordt, tot de dood of tot een zwaar letsel kan leiden.
⚠️ VOORZICHTIG! Wijst op een potentieel gevaarlijke situatie, die, wanneer ze niet vermeden wordt, tot een licht of middelzwaar letsel kan leiden.

LET OP! Wijst op een situatie, die, wanneer ze niet vermeden wordt, tot materiële schade kan leiden.

HOPMERKING Speciale aanwijzingen voor meer duidelijkheid en een beter gebruik.

In deze gebruikershandleiding worden verschillende pompmodellen beschreven. U kunt uw model identificeren aan de hand van het typeplaatje.

De pomp is bestemd voor particulier gebruik in huis en tuin. Hij mag alleen worden gebruikt binnen de grenswaarden en overeenkomstig de technische gegevens.

De pomp is geschikt voor:

■ het rond- en leegpompen van reservoirs
■ voor wateronttrekking aan bronnen, mijnputten en andere waterreservoirs
■ voor waterlevering aan bewateringssystemen en tuinsproeiers
■ voor watervoorziening in en rond het huis

De pomp is uitsluitend geschikt voor het pompen van de volgende vloeistoffen:

■ schoon water, regenwater
■ chloorhoudend water (zoals in zwembaden)
proceswater

Elke ander of verdergaand gebruik wordt aange- merkt als oneigenlijk gebruik.

3.2 Mogelijk te voorzien verkeerd gebruik

De pomp mag niet worden ingezet voor continue werking. De pomp is niet geschikt voor het verpompen van:

drinkwater
zout water
■ vloeibare levensmiddelen
- bijtende vloeistoffen, chemicaliën
- bijtende, brandbare, explosieve of gas producerende chemicaliën of vloeistoffen
■ vloeistoffen die warmer zijn dan 35 °C
■ zandhoudend water of schurende vloeistoffen.
■ vervuild water met daarin deeltjes van papier of textiel.

3.3 Veiligheids- en beveiligingsvoorzieningen

⚠ WAARSCHUWING! Gevaar voor letsel.

Defecte en buiten werking gestelde veiligheids- en beschermingsapparatuur kunnen ernstig letsel veroorzaken.

■ Laat defecte veiligheids- en beschermingsapparatuur repareren.
■ De veiligheids- en beschermingsuitrusting nooit buiten werking stellen.

3.3.1 Thermische beveiliging

De pomp is uitgevoerd met een thermische beveiliging die de motor uitschakelt bij oververhitting. Na een afkoelfase van circa 15 - 20 minuten schakelt de pomp weer automatisch in.

Gebruik de pomp uitsluitend wanneer hij volkomen is ondergedompeld.

3.3.2 Druppelprogramma (DIVE 5600/44)

Om ervoor te zorgen dat bij het transport van zeer kleine hoeveelheden water (bijv. druppelen van de leiding) de pomp niet voortijdig uitschakelt, wordt een druppelprogramma geactiveerd.

Hierbij worden 7 startpogingen binnen 150 seconden uitgevoerd. Vervolgens schakelt de pomp uit. Het proces wordt na een korte tijd herhaald. Als verdere startpogingen (telkens na een uur) zonder succes blijven, wordt de pomp uitgeschakeld.

De stekker moet uit het stopcontact getrokken en opnieuw ingestoken worden om de pomp opnieuw te starten.

3.3.3 Droogloopbeveiliging (DIVE 5600/44)

De pomp is uitgevoerd met een droogloopbeveiliging. De droogloopbeveiliging schakelt de pomp uit als er geen water wordt aangezogen. Vervolgens probeert de pomp meerdere keren automatisch weer in te schakelen.

3.3.4 Druksensor (DIVE 5600/44)

De pomp is voorzien van een druksensor. Met deze sensor wordt de pomp bij het bereiken van de vast ingestelde druk automatisch uit- en ingeschakeld.

■ Waarden druk: zie technische gegevens.

3.3.5 Vlotterschakelaar (02) (DIVE 6500/34)

De pomp schakelt bij het bereiken van een be-paalde waterstand (inschakelhoogte) door de vlotterschakelaar automatisch in (02/a) en bij het dalen van de waterstand tot de uitschakelhoogte weer uit (02/b). De vlotterschakelaar moet zich vrij op het wateroppervlak kunnen bewegen.

3.4 Productoverzicht (01)

Nr. Onderdeel

1 Pomputgang

2 Draaggreep

3 Kabelklemvoorziening

4 Inlaatzeef

5 Pomphuis

6 Voedingskabel

7 Combinatiefitting

8 Inkeping voor bevestiging van touw

9 Aansluiting aparte zuigleiding

10 Vlotterschakelaar (alleen DIVE 6500/34)

3.5 Inhoud van de levering

De pomp wordt gebruiksklaar met combinatiefitting, twee deksels voor de aparte wateronttrekking en gebruiksaanwijzing geleverd.

4 VEILIGHEIDSINSTRUCTIES

⚠ GEVAAR! Risico bij het aanraken van stroomvoerende onderdelen! Een defect aan de pomp of aan de verlengkabel kan ernstig letsel veroorzaken!

■ Neem de stekker onmiddellijk uit het stopcontact.
■ Sluit het apparaat via een FI-veiligheidsschakelaar met een nominale foutstroom < 30 mA aan.

⚠️ VOORZICHTIG! Gevaar voor letsel door heet water! Als de pomp langdurig (> 10 minu- ten) moet draaien tegen een gesloten drukzijde in, kan het water in de pomp aanzienlijk worden verhit en onverwacht naar buiten spuiten!

■ Haal de stekker uit het stopcontact en laat pomp en water afkoelen.
■ Controleer het waterpeil aan de zuigzijde.
■ Controleer de dichtheid van de leidingen.
■ Controleer de installatie van de aanzuig- en persleiding.
■ Neem de pomp pas weer in gebruik nadat alle storingen zijn verholpen!

De pomp mag nooit aan de voedingskabel opgetild, getransporteerd of bevestigd worden. Gebruik de voedingskabel niet om de stekker uit het stopcontact te trekken.

Eigenmachtige veranderingen of ombouwwerkzaamheden aan de pomp zijn verboden. Reparaties mogen alleen door onze service-dienst worden uitgevoerd.

■ Trek de stekker uit het stopcontact voordat u aan het apparaat werkt. Bescherm de stekker tegen vocht.

- Gebruik de pomp en de verlengkabel uitsluitend in technisch correcte staat. Beschadigde apparaten mogen niet worden gebruikt.

■ Houd een veiligheidsafstand t.o.v. dieren aan of schakel de pomp uit als er dieren in de buurt komen.

Elektrische veiligheid

■ Wanneer zich personen in het zwembad of de tuinvijver bevinden, mag de pomp niet worden gebruikt.
De voeding van het huis moet overeenkomen met de voeding als vermeld in de technische gegevens, gebruik geen andere voedings-spanning.

• Het apparaat mag uitsluitend worden gebruikt met een elektrische voorziening die voldoet aan de vereisten vermeld in DIN/VDE 0100, deel 737, 738 en 702. Om veiligheidsredenen moet een contactverbreker 10 A worden ge-installeerd.
• Gebruik alleen verlengkabels die voor het gebruik in de buitenlucht zijn bestemd – minimale doorsnede 3 x 1,5 mm ^2 , kwaliteit H07RN-F volgens DIN 57282/57245 met spatwaterdichte aansluiting. Rol een kabeltrommel altijd helemaal af.
  ■ Controleer telkens vóór ingebruikname de toestand van uw verlengkabel.

5 MONTAGE

5.1 Drukleiding monteren (01)

HOPMERKING De combinatiefitting kan worden afgesneden naargelang de gekozen slangaansluiting. Gebruik een zo groot mogelijke slangdiameter.

1. Schroef de combinatiefitting (01/7) met de af-dichtingsring in de pompuitgang (01/1).
2. Bevestig de slang op de combinatiefitting.
3. Bevestig de voedingskabel (01/6) met kabelbinders aan de drukleiding.
4. Rol de voedingskabel helemaal af.
5. Steek de stekker in het stopcontact.

5.2 Aparte aanzuigleiding aansluiten (03/04)

LET OP! Gevaar voor schade aan het apparaat! De pomp zal niet goed functioneren wanneer het aftappunt zich 18 m hoger dan de pomp bevindt.

Let erop dat het aftappunt niet hoger dan 18 m boven het waterniveau ligt.

LET OP! Gevaar voor schade aan het apparaat! De pomp kan niet ontluchten wanneer de aparte aanzuigslang niet met water is gevuld.

- Vul de aparte aanzuigslang met water om een correct functioneren te waarborgen.

De aansluiting (03/1) voor een aparte aanzuigleiding, bijvoorbeeld voor de "vlottende onttrekking" van water uit het bovenste deel van een put (04/1) bevindt zich aan de onderkant van de pomp. Bij het pompen via de aparte aanzuigleiding wordt het aanzuigen via de inlaatzeef verhinderd. Het water wordt alleen via de extra gemonteerde aanzuigslang (04/3) weggepompt. Daarnaast kan aan de aanzuigslang ook een vlotter (04/2) worden bevestigd. Op deze manier wordt het water aan het oppervlak van de put weggepompt.

■ DIVE 6500/34: De pomp schakelt via de vlotterschakelaar afhankelijk van de waterstand in en uit.
■ DIVE 5600/44: De pomp wordt via de geïntegreerde drukschakelaar automatisch in- en uitgeschakeld.
1. Open het deksel aan de onderkant van de pomp (03/a). Gebruik hier indien nodig gereedschap voor.
2. Vul de pomp met water tot deze overloopt.
3. Monteer de afdichting en het deksel met schroefdraad (03/b).
4. Sluit de aanzuigleiding aan (03/c).
5. Vul de aanzuigslang aan de aanzuigzijde met water.
6. Leg de pomp (04/4) in de put.

6 INGEBRUIKNAME

LET OP! Gevaar voor overstroming! Bij storingen aan de pomp kan er water vrijkomen en gevolgschade door overstroming veroorzaken.

■ Voorkom door geschikte maatregelen dat bij een storing aan de pomp gevolgschade door overstroming zou kunnen optreden.

LET OP! Gevaar voor schade aan het apparaat! Als de drukleidingen niet geheel leeg zijn, ontlucht de pomp niet vanzelf en er kan schade aan de pomp optreden.

Bij het onieuw in bedrijf stellen na het ophalen uit de put moet erop gelet worden dat de drukleiding geheel leeg is.
- Gebruik de pomp aan een touw hangend (01/8) of let op een veilige positie van de pomp (staand of horizontaal liggend).
- Gebruik de pomp uitsluitend wanneer deze helemaal is ondergedompeld.
Houd voldoende afstand tot de ondergrond.
■ Laat de pomp nooit draaien terwijl de drukleiding is afgesloten.
- Let bij gebruik in mijnputten altijd op voldoende dimensionering.
Zorg dat de mijnput voor lopende mensen en dieren steeds veilig is afgedekt.

i OPMERKING De pomp (DIVE 5600-44) beschikt over een terugslagklep op de pompuitgang. Deze voorkomt dat de drukleiding bij stilstand van de pomp telkens zou leeglopen.

7 BEDIENING

7.1 Pomp inschakelen

LET OP! Gevaar voor schade aan het apparaat! De pomp mag geen vaste bestanddelen aanzuigen. Door zand en andere schurende bestanddelen in de verpompte vloeistof raakt de pomp defect.

Let erop dat er geen vaste voorwerpen in het te pompen medium terecht kunnen komen.

i OPMERKING Gebruik bij een modderige, zandige of steenachtige ondergrond een geschikte plaat om de pomp stabiel te plaatsen of sluit een aparte aanzuigleiding aan.

1. Alleen DIVE 5600/44: Open alle in de drukleiding aanwezige afsluiters (klep, sproeier, waterkraan).
2. Rol de voedingskabel (01/6) helemaal af.
3. Controleer of elektrische aansluitpunten veilig zijn aangebracht en niet nat kunnen worden.
4. Alleen DIVE 6500/34: In- en uitschakelhoogte instellen (zie Hoofdstuk 7.2 "In- en uitschakelhoogte instellen (DIVE 6500/34)", pagina 23).
5. Dompel de pomp langzaam in de te pompen vloeistof. Houd de pomp hierbij iets schuin, zodat eventueel ingesloten lucht kan ont-snappen.
6. Steek de stekker in het stopcontact.

7.2 In- en uitschakelhoogte instellen (DIVE 6500/34)

De kabel van de vlotterschakelaar (01/9) is vastgeklemd aan het pomphuis (01/5). Door de positie van de klem aan te passen, kunnen de schakelpunten van de vlotterschakelaar individueel worden ingesteld. Aanbevolen kabellengte van de vlotterschakelaar ca. 100 mm.

LET OP! Gevaar voor schade aan het apparaat! Bij het afpompen is er kans dat de pomp droogloopt en er daardoor schade aan het apparaat optreedt.

Bij het afpompen tot restwaterhoogte moet de pomp voortdurend worden gecontroleerd om te voorkomen dat de pomp droog loopt.
Zet de pomp bij het bereiken van de restwaterhoogte door loshalen van de lichtnetstekker buiten bedrijf.

i OPMERKING Zodra het waterniveau onder de restwaterhoogte komt, zal de pomp lucht gaan aanzuigen. In dat geval moet de pomp bij stijgen-de waterstand en alvorens in te schakelen eerst worden ontlucht.

7.3 Pomp uitschakelen

1. Trek de lichtnetstekker uit het stopcontact.

8 ONDERHOUD EN VERZORGING

⚠️ GEVAAR! Gevaar voor elektrische schok! Bij werkzaamheden aan de pomp is er gevaar voor een elektrische schok.

■ Haal bij werkzaamheden voor het verhelpen van storingen altijd eerst de stekker los.
■ Laat een storing in de elektrische installatie verhelpen door een deskundig elektrotechnicus.

8.1 Reinigen van de pomp

OPMERKING Na het verpompen van chloorhoudend zwembadwater of vloeistoffen die resten achterlaten, moet de pomp met schoon water worden doorgespoeld.

1. Reinig de inlaatzeef (01/4) indien nodig met schoon water.

9 HULP BIJ STORINGEN

⚠ GEVAAR! Gevaar voor elektrische schok! Bij werkzaamheden aan de pomp is er gevaar voor een elektrische schok.

■ Haal bij werkzaamheden voor het verhelpen van storingen altijd eerst de stekker los.
Laat een storing in de elektrische installatie verhelpen door een deskundig elektrotechnicus.

i OPMERKING Neem contact op met onze deskundige klantenservice wanneer storingen niet kunnen worden verholpen.

Storing Mogelijke oorzaak		Oplossing
Motor draait niet.	Pomprotor geblokkeerd.	Verwijder de vervuiling in het aanzuigbereik. Reinig deze door de opening in de motorbe-huizing onder met een ge-schikt gereed-schap en draai deze om de blokkering los te maken.
	Thermische beveiliging ging over tot uitschakeling.	Wacht tot de thermische be-veiliging de pomp weer in-schakelt. Let op de maximale temperatuur van de te pompen vloeistof. Laat de pomp nakij-ken.
	Geen netspanning aanwezig.	Controleer de zekeringen; laat de stroomvoor-ziening controle-ren door een deskundig elek-tricien.
	Vlotterscha-kelaar scha-kelt niet bij stijgende wa-terstand.	Stuur de pomp op naar een AL-KO servicepunt.
	Droogloopbe-veiliging ge-activeerd	Controleer de aanzuigzijde.
	Druppelpro-gramma ge-activeerd	Controleer de aanzuigzijde. Trek de voe-dingskabel uit en steek deze weer in.

Storing Mogelijke oorzaak		Oplossing
Pomp draait maar pompt geen vloeistof.	Lucht aanwezig in het pompuis.	Ontlucht de pomp door deze schuin te houden.
	Verstopping aan de aanzuigzijde.	Verwijder de vervuiling in het aanzuigbereik.
	Drukleiding gesloten.	Open de drukleiding.
	Drukslang ge-knikt.	Breng de drukslang in or-de.
	Droogloopbe-veiliging ge-activeerd	Controleer de aanzuigzijde.
Gepompte hoeveelheid water te ge-ring	Slangdiameter te klein.	Gebruik een drukslang met grotere diameter.
	Verstopping aan de aanzuigzijde.	Verwijder de vervuiling in het aanzuigbereik.
	Opvoerhoog-te te groot.	Let op de max. opvoerhoogte, zie de technische gegevens!
	Aparte aan-zuigslang te lang.	Let op de max. opvoerhoogte, zie de technische gegevens!

10 OPSLAG

i OPMERKING Bij gevaar voor vorst moet het systeem volledig geleegd en de pomp op een vorstveilige plek bewaarde worden.

11 VERWIJDEREN

Elektrische en elektronische apparaten ho- ren niet bij het gewone afval, maar moeten afzonderlijk worden gerecycled!

Verpakking, apparaat en toebehoren zijn vervaardigd van materialen die voor hergebruik geschikt zijn. Verwijder deze daarom dienovereenkomstig.

12 KLANTENSERVICE/SERVICE CENTRE

Voor vragen over garantie, reparatie of reserve-onderdelen kunt u contact opnemen met het dichtstbijzijnde AL-KO service centre. Deze vindt u op internet op het volgende adres: www.alko-garden.com/service-contacts

Verdere informatie over reserveonderdelen vindt u op:

www.alko-garden.com/spareparts

13 INFORMATIE BIJ DE CONFORMITEITSVERKLARING

We verklaren hierbij onder onze eigen verant- woordelijkheid dat dit product, zoals het op de markt wordt gebracht, voldoet aan de eisen van de geharmoniseerde EU-richtlijnen, de EU-veilig- heidsnormen en de productspecifieke normen. De conformiteitsverklaring is deel van de ge- bruikshandleiding en wordt met de machine mee- geleverd.

14 GARANTIE

Eventueel binnen de wettelijke termijn voor aansprakelijkheid optredende materiaal- of fabricagefouten van het apparaat worden naar eigen oordeel door ons verholpen, hetzij door reparatie of door levering van een vervangend apparaat. De geldende termijn voor aansprakelijkheid hangt in elk geval af van de wetgeving in het land waarin het apparaat werd aangeschaft.

Onze garantie geldt alleen bij:

■ naleving van deze gebruikershandleiding
■ Deskundig gebruik
■ Gebruik van originele reserveonderdelen

De garantie vervalt bij:

■ Eigenhandig uitgevoerde reparatiepogingen
■ Eigenhandig aangebrachte technische wijzigingen
- Gebruik voor andere doeleinden dan het gebruiksdoel

Van de garantie zijn uitgesloten:

■ lakschade opgetreden als gevolg van normaal gebruik
■ Slijtageonderdelen die op de reserveonderdelenkaart met een kader xxxxxx (x) zijn aangeduid

De garantietermijn begint bij de aanschaf door de eerste eindgebruiker. Maatgevend is daarbij de datum op de kassabon. Ga met deze garantieverklaring en de originele kassabon naar uw dealer of naar de dichtstbijzijnde klantenservice. Deze verklaring laat het vorderingsrecht van de koper jegens de verkoper wegens defecten aan het apparaat onverlet.

TRADUCTION DE LA NOTICE D'UTILISATION ORIGINALE

Table des matières
