NÁVOD K OBSLUZE Dive 560044 AL-KO

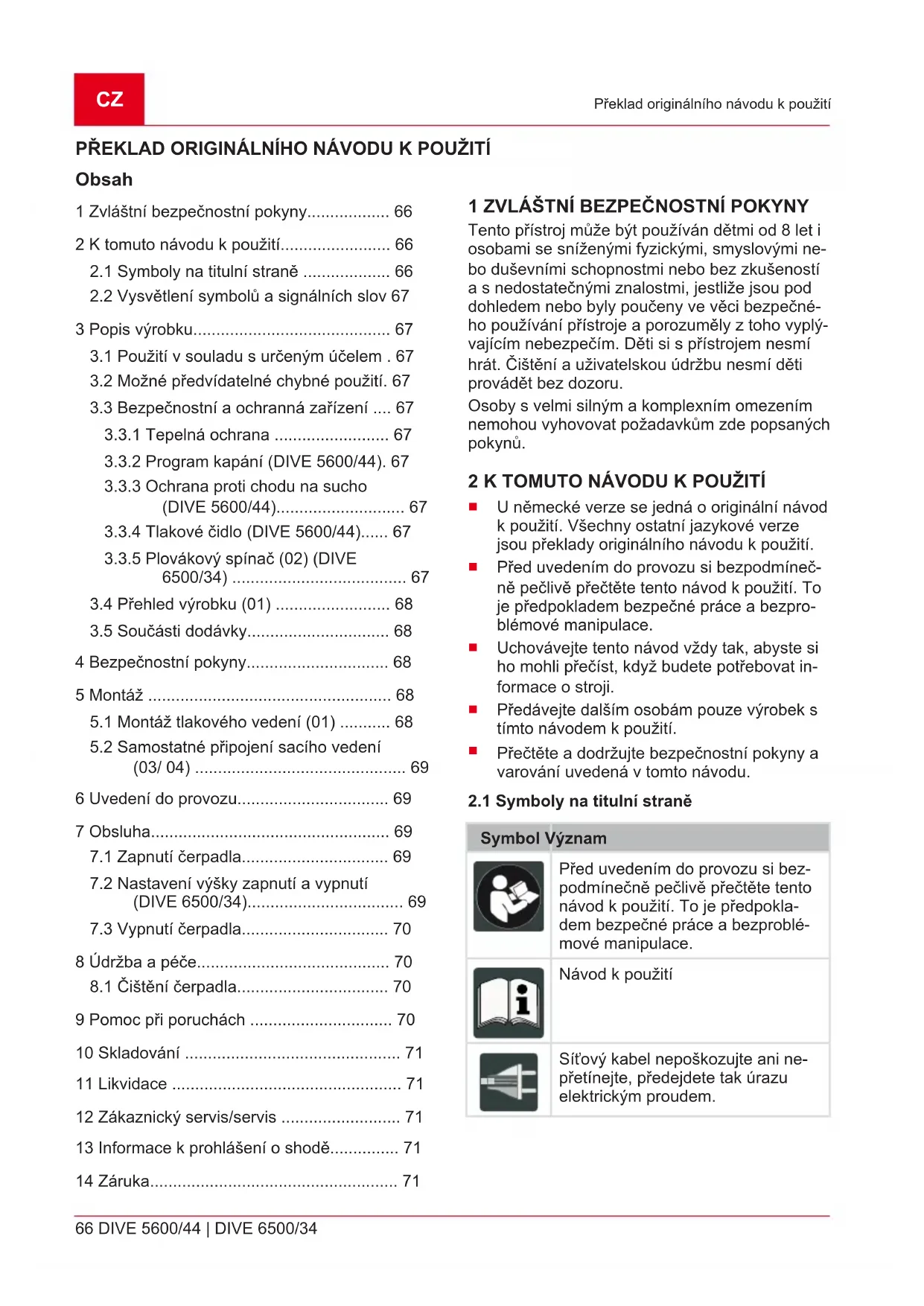

2.1 Symboly na titulní straně ................... 66

2.2 Vysvětlení symbolů a signálních slov 67

3 Popis výrobku........................................... 67

3.1 Použití v souladu s určeným účelem . 67

3.2 Možné předvídatelné chybné použití. 67

3.3 Bezpečnostní a ochranná zařízení .... 67

3.3.5 Plovákový spínač (02) (DIVE

6500/34) ...................................... 67

3.4 Přehled výrobku (01) ......................... 68

3.5 Součásti dodávky............................... 68

4 Bezpečnostní pokyny............................... 68 5 Montáž ..................................................... 68

5.1 Montáž tlakového vedení (01) ........... 68

5.2 Samostatné připojení sacího vedení

(03/ 04) .............................................. 69 6 Uvedení do provozu................................. 69 7 Obsluha.................................................... 69

7.1 Zapnutí čerpadla................................ 69

7.2 Nastavení výšky zapnutí a vypnutí

(DIVE 6500/34).................................. 69

7.3 Vypnutí čerpadla................................ 70

8 Údržba a péče.......................................... 70

8.1 Čištění čerpadla................................. 70

Tento přístroj může být používán dětmi od 8 let i osobami se sníženými fyzickými, smyslovými ne- bo duševními schopnostmi nebo bez zkušeností a s nedostatečnými znalostmi, jestliže jsou pod dohledem nebo byly poučeny ve věci bezpečné- ho používání přístroje a porozuměly z toho vyplý- vajícím nebezpečím. Děti si s přístrojem nesmí hrát. Čištění a uživatelskou údržbu nesmí děti provádět bez dozoru. Osoby s velmi silným a komplexním omezením nemohou vyhovovat požadavkům zde popsaných pokynů. 2 K TOMUTO NÁVODU K POUŽITÍ

U německé verze se jedná o originální návod k použití. Všechny ostatní jazykové verze jsou překlady originálního návodu k použití.

Před uvedením do provozu si bezpodmíneč- ně pečlivě přečtěte tento návod k použití. To je předpokladem bezpečné práce a bezpro- blémové manipulace.

Uchovávejte tento návod vždy tak, abyste si ho mohli přečíst, když budete potřebovat in- formace o stroji.

Předávejte dalším osobám pouze výrobek s tímto návodem k použití.

Přečtěte a dodržujte bezpečnostní pokyny a varování uvedená v tomto návodu.

2.1 Symboly na titulní straně

Symbol Význam Před uvedením do provozu si bez- podmínečně pečlivě přečtěte tento návod k použití. To je předpokla- dem bezpečné práce a bezproblé- mové manipulace. Návod kpoužití Síťový kabel nepoškozujte ani ne- přetínejte, předejdete tak úrazu elektrickým proudem.477275_h 67 Popis výrobku

2.2 Vysvětlení symbolů a signálních slov

NEBEZPEČÍ! Označuje bezprostředně hro- zící nebezpečnou situaci, která – pokud se jí ne- vyhnete – má za následek smrt nebo vážné zra- nění. VÝSTRAHA! Označuje možnou nebezpeč- nou situaci, která – pokud se jí nevyhnete – může mít za následek smrt nebo vážné zranění. OPATRNĚ! Označuje možnou nebezpeč- nou situaci, která by mohla mít za následek men- ší nebo středně těžké zranění, pokud se jí nevy- hnete. POZOR! Označuje situaci, která by mohla mít za následek věcné škody, pokud se jí nevyhnete. UPOZORNĚNÍ Speciální pokyny pro lepší srozumitelnost a manipulaci.

V tomto návodu k použití jsou popisovány různé modely čerpadel. Svůj model identifikujete podle typového štítku.

3.1 Použití v souladu s určeným účelem

Čerpadlo je určeno pro soukromé používání do- ma a na zahradě. Smí být provozované pouze v rámci omezení použití dle technických údajů. Čerpadlo se hodí pro:

přečerpávání nebo odčerpávání znádrží,

odběr vody ze studny, šachty nebo jiných vodních nádrží,

provoz zavlažovacích systémů a zavlažovačů trávníku,

zásobování domácnosti vodou. Čerpadlo je vhodné výhradně k čerpání následu- jících kapalin:

čistá voda, dešťová voda,

chlorovaná voda (např. plavecké bazény),

užitková voda. Jiné nebo rozsáhlejší používání platí za v rozporu s určeným účelem.

3.2 Možné předvídatelné chybné použití

Čerpadlo se nesmí používat v trvalém provozu. Není vhodné k čerpání:

agresivních médií, chemikálií,

kapalin s teplotou vyšší než 35 °C,

písčité vody a brusných kapalin.

znečištěné vody se zbytky textilií nebo papí- ru.

3.3 Bezpečnostní a ochranná zařízení

VÝSTRAHA! Nebezpečí zranění. Poškoze- ná a vyřazená bezpečnostní a ochranná zařízení mohou vést ktěžkým poraněním.

Defektní bezpečnostní aochranná zařízení nechejte opravit.

Bezpečnostní a ochranná zařízení nikdy ne- vyřazujte z provozu.

3.3.1 Tepelná ochrana

Čerpadlo je vybavené spínačem pro tepelnou ochranu, který při přehřívání vypne motor. Po fázi vychladnutí asi 15–20 minut se čerpadlo opět au- tomaticky zapne. Čerpadlo provozujte pouze, je-li zcela ponořené.

3.3.2 Program kapání (DIVE 5600/44)

Aby při dopravě velmi malého množství vody (např. kapání vedení) čerpadlo předčasně nevy- pnulo, aktivuje se program kapání. Přitom se provede 7 startovních pokusů během 150 sekund. Poté se čerpadlo vypne. Postup se po krátké době zopakuje. Nejsou-li další pokusy o nastartování (po jedné hodině) úspěšné, čerpa- dlo se vypne. Musíte vytáhnout síťovou zástrčku a znovu ji za- strčit k opětovnému nastartování čerpadla.

3.3.3 Ochrana proti chodu na sucho (DIVE

5600/44) Čerpadlo obsahuje ochranu proti chodu na su- cho. Ochrana proti chodu na sucho vypne čerpa- dlo, jestliže není nasávána žádná voda. Poté do- jde k pokusu o několikanásobné automatické opětovné zapnutí čerpadla.

3.3.4 Tlakové čidlo (DIVE 5600/44)

Čerpadlo je vybaveno tlakovým čidlem. Při dosa- žení pevně nastaveného tlaku se čerpadlo auto- maticky vypíná a zapíná tímto čidlem.

Hodnoty tlaku: viz Technické údaje.

3.3.5 Plovákový spínač (02) (DIVE 6500/34)

Při dosažení určitého stavu vody (výška sepnutí) se čerpadlo automaticky spustí plovákovým (02/ a) spínačem a při opadnutí vody do výšky vypnutíCZ 68 DIVE 5600/44 | DIVE 6500/34 Bezpečnostní pokyny se opět vypne (02/b). Plovákový spínač se musí volně pohybovat na vodní ploše.

3.4 Přehled výrobku (01)

Č. Součást 1 Výstup čerpadla 2 Držadlo 3 Kabelová svorka 4 Vtokové síto 5 Pouzdro čerpadla 6 Síťový kabel 7 Kombinovaná výstupní redukce 8 Zářez pro upevnění lana 9 Připojení samostatného sacího vedení 10 Plovákový spínač (jen DIVE 6500/34)

3.5 Součásti dodávky

Čerpadlo se dodává připravené k provozu s kom- binovanou výstupní redukcí, dvěma víky pro sa- mostatný odběr vody a s návodem k použití.

4 BEZPEČNOSTNÍ POKYNY

NEBEZPEČÍ! Nebezpečí při dotyku dílů vedoucích napětí! Poškození čerpadla nebo prodlužovacího kabelu může vést k těžkým pora- něním!

Konektor okamžitě odpojte od sítě.

Přístroj pomocí ochranného spínače FI spojte s jmenovitým chybným proudem <30mA. OPATRNĚ! Nebezpečí zranění horkou vo- dou! Při delším provozu proti uzavřené tlakové části (>10min.) se může voda v čerpadle silně zahřát a nekontrolovatelně uniknout!

Čerpadlo odpojte od sítě a čerpadlo s vodou nechte vychladnout.

Zkontrolujte hladinu vody na straně sání.

Zkontrolujte těsnost vedení.

Zkontrolujte instalaci sacího a tlakového ve- dení.

Čerpadlo uveďte do provozu až po odstraně- ní veškerých závad!

Čerpadlo nikdy nezvedejte, nepřepravujte ne- bo neupevňujte za síťový kabel. Síťový kabel nepoužívejte k vytahování síťové zástrčky ze zásuvky.

Změny prováděné svépomocí nebo přestav- by jsou na čerpadle zakázány. Opravy mo- hou být prováděny jen v našich autorizova- ných servisech.

Při práci na přístroji vytáhněte síťovou zástrč- ku. Síťovou zástrčku chraňte před vlhkostí.

Čerpadlo a prodlužovací kabel používejte pouze v technicky bezvadném stavu. Poško- zené přístroje nesmějí být provozovány.

Udržujte bezpečnostní odstup od zvířat, resp. vypněte čerpadlo, když se zvířata přiblíží. Bezpečnost elektrických součástí

Pokud se v bazénu nebo zahradním jezírku nacházejí osoby, nesmí být čerpadlo použí- váno.

Domovní síťové napětí musí souhlasit s údaji o síťovém napětí v technických údajích, ne- používejte jiné napájecí napětí.

Přístroj smí být provozován pouze s elektric- kým zařízením dle normy DIN/VDE 0100, část 737, 738 a 702. Za účelem jištění musí být instalován jistič vedení 10A.

Používejte jen takové prodlužovací kabely, které jsou dimenzovány pro použití venku – minimální průřez 3x1,5mm

kvality H07RN- F dle DIN 57282/57245 se zásuvným kusem chráněným proti stříkající vodě. Kabelový bu- ben je vždy třeba zcela odvinout.

Před každým uvedením do provozu zkontro- lujte stav svého prodlužovacího kabelu. 5 MONTÁŽ

5.1 Montáž tlakového vedení (01)

UPOZORNĚNÍ Kombinovaný nátrubek lze přizpůsobit odpovídajícím způsobem zvolené ha- dicové přípojce. Použijte největší možný průměr hadice.

1. Kombinovanou výstupní redukci (01/7) s těs-

nicím kroužkem našroubujte do výstupu čer- padla (01/1).

2. Hadici upevněte na kombinovanou výstupní

3. Síťový kabel (01/ 6) připevněte kabelovými

sponami k tlakovému vedení.

4. Úplně odviňte síťový kabel.

5. Síťovou zástrčku zasuňte do zásuvky.477275_h 69

5.2 Samostatné připojení sacího vedení (03/

04) POZOR! Nebezpečí poškození stroje! Čerpa- dlo nefunguje správně, pokud leží místo odběru o 18m výše než čerpadlo.

Dbejte, aby místo odběru neleželo výše než 18 m nad hladinou vody. POZOR! Nebezpečí poškození stroje! Čerpa- dlo se nemůže odvzdušnit, jestliže není samo- statná sací hadice naplněna vodou.

Samostatnou sací hadici naplňte vodou k za- jištění správné funkce. Přípojka (03/1) pro samostatné sací vedení, pří- kladně k „plovoucímu odběru“ vody z horní části cisterny (04/1), se nachází na spodní straně čer- padla. Při čerpání samostatným sacím vedením se zabrání nasávání přes vtokové síto. Voda se odčerpává jen dodatečně namontovanou sací ha- dici (04/3). Navíc může být k sací hadici upevněn i jeden plovák (04/2). Tím se odčerpá voda na povrchu cisterny.

DIVE 6500/34: Čerpadlo se zapíná a vypíná plovákovým spínačem v závislosti na stavu vody.

Otevřete víko na spodní straně čerpadla (03/a). V případě potřeby použijte pomocné nástroje.

2. Čerpadlo naplňte až k přepadu vodou.

3. Namontujte těsnění a víko se závitem (03/b).

4. Připojte sací hadici (03/c).

5. Sací hadici na sací straně naplňte vodou.

POZOR! Nebezpečí zaplavení! Při poruchách čerpadla může uniknout voda a způsobit násled- né škody zaplavením.

Vhodnými opatřeními se vyvarujte, aby při poruchách čerpadla vznikly následné škody zaplavením. POZOR! Nebezpečí poškození stroje! U neú- plně vyprázdněných tlakových vedení se čerpa- dlo samočinně neodvzdušní a může dojít k jeho poškození.

U opětovného uvedení do provozu po vyjmutí ze šachty dbejte, aby bylo tlakové vedení úpl- ně prázdné.

Čerpadlo provozujte jen zavěšené na (01/ 8) laně nebo dbejte na bezpečnou polohu čer- padla (stojící nebo horizontálně ležící).

Čerpadlo provozujte pouze, je-li zcela pono- řené.

Dodržujte dostačující vzdálenost k podkladu.

Čerpadlo nikdy nenechávejte běžet s uzavře- ným tlakovým vedením.

U šachet vždy dávejte pozor na dostatečné rozměry.

Šachty vždy odkrývejte stabilně rozkročeni. UPOZORNĚNÍ Čerpadlo (DIVE 5600-44) je vybavené zpětnou klapkou na výstupu čerpadla. Ta brání tomu, aby se tlakové vedení při každém zastavení čerpadla vyprázdnilo. 7 OBSLUHA

7.1 Zapnutí čerpadla

POZOR! Nebezpečí poškození stroje! Čerpa- dlo nesmí nikdy nasávat pevná tělesa. Písek a další brusné látky v čerpaném médiu čerpadlo ni- čí.

Dbejte, aby se do čerpaného média nemohla dostat žádná pevná tělesa. UPOZORNĚNÍ U kalného, písčitého nebo kamenitého podkladu použijte vhodnou desku pro stabilitu čerpadla nebo připojte samostatné sací vedení.

1. Jen DIVE 5600/44: Otevřete všechny uzávě-

ry v tlakovém vedení (ventil, stříkací tryska, vodovodní kohout).

2. Úplně odviňte síťový kabel (01/ 6).

3. Zajistěte, aby elektrické zástrčky byly umístě-

ny v zóně bez rizika zaplavení.

4. Jen DIVE 6500/34: Nastavte výšku zapnutí a

vypnutí (viz Kapitola 7.2 "Nastavení výšky za- pnutí a vypnutí (DIVE 6500/34)", strana69).

5. Čerpadlo pomalu ponořte do čerpaného mé-

dia. Čerpadlo přitom držte mírně šikmo, aby mohl uniknout eventuálně uzavřený vzduch.

6. Síťovou zástrčku zasuňte do zásuvky.

7.2 Nastavení výšky zapnutí a vypnutí (DIVE

6500/34) Kabel plovákového spínače (01/ 9) je kpouzdru čerpadla (01/5) připevněn napevno. Změnou upí- nací pozice můžete individuálně nastavit spínací body plovákového spínače. Doporučená délka kabelu plovákového spínače cca 100 mm.CZ 70 DIVE 5600/44 | DIVE 6500/34 Údržba a péče POZOR! Nebezpečí poškození stroje! Při od- čerpávání hrozí nebezpečí, že bude čerpadlo bě- žet na sucho, a tím hrozí nebezpečí poškození přístroje.

Při odčerpávání na výšku zbytkové vody čer- padlo stále sledujte a vyhněte se běhu čerpa- dla naprázdno.

Při dosažení výšky zbytkové vody čerpadlo odstavte zatáhnutím za síťovou zástrčku. UPOZORNĚNÍ Dosáhne-li hladina zbytkové vody nízké úrovně, začne čerpadlo nasávat vzduch. V tomto případě je nutné čerpadlo při vzrůstajícím stavu vody a před novým uvedením do provozu odvzdušnit.

7.3 Vypnutí čerpadla

1. Síťovou zástrčku vytáhněte ze zásuvky.

NEBEZPEČÍ! Nebezpečí úderu elektric- kým proudem! Při práci na čerpadle hrozí ne- bezpečí úderu elektrickým proudem.

Před odstraňováním poruchy vytáhněte síťo- vou zástrčku.

Chybu v elektrickém zařízení nechte odstra- nit odborným elektrikářem.

8.1 Čištění čerpadla

UPOZORNĚNÍ Po čerpání chlorované bazé- nové vody nebo kapalin, které zanechávají zbyt- ky, je nutné čerpadlo vypláchnout čistou vodou.

1. Vtokové síto (01/4) dle potřeby umyjte čistou

NEBEZPEČÍ! Nebezpečí úderu elektric- kým proudem! Při práci na čerpadle hrozí ne- bezpečí úderu elektrickým proudem.

Před odstraňováním poruchy vytáhněte síťo- vou zástrčku.

Chybu v elektrickém zařízení nechte odstra- nit odborným elektrikářem. UPOZORNĚNÍ U neopravitelných poruch se prosím obraťte na naši příslušnou zákaznickou službu. Porucha Možná příči-

Odstranění Motor nebě- ží. Je zablokova- né oběžné kolo. Odstraňte nečis- toty v sací části. Otvorem v krytu motoru dole ji vyčistěte vhod- ným nástrojem a otočte k uvolně- ní zablokování. Tepelný spí- nač se vy- pnul. Počkejte, dokud tepelný spínač čerpadlo opět ne- zapne. Dávejte pozor na maxi- mální teplotu čer- paného média. Čerpadlo nechte zkontrolovat. Není k dispo- zici síťové na- pětí. Zkontrolujte po- jistky a nechte zkontrolovat na- pájení proudem odborným elek- trikářem. Plovákový spínač se ne- spustí při vzrůstajícím stavu vody. Čerpadlo zašle- te na servisní místo společ- nosti AL-KO. Ochrana proti chodu na su- cho je aktivo- vána Zkontrolujte sací část. Aktivní pro- gram kapání Zkontrolujte sací část. Vytáhněte a za- se zasuňte síťo- vý kabel.477275_h 71 Skladování Porucha Možná příči-

Odstranění Čerpadlo bě- ží, ale nečer- pá. Vzduch v kry- tu čerpadla. Čerpadlo od- vzdušněte umís- těním do příčné pozice. Zanesení v sací části. Odstraňte nečis- toty v sací části. Zavřené tla- kové vedení. Otevřete tlakové vedení. Tlaková hadi- ce je zlome- ná. Tlakovou hadici narovnejte. Ochrana proti chodu na su- cho je aktivo- vána Zkontrolujte sací část. Čerpané množství je příliš nízké Průměr hadi- ce je příliš malý. Použijte větší tlakovou hadici. Zanesení v sací části. Odstraňte nečis- toty v sací části. Čerpací výš- ka je příliš vy- soká. Respektujte max. čerpací výšku, viz tech- nické údaje! Samostatná sací hadice příliš dlouhá. Respektujte max. čerpací výšku, viz technické údaje! 10 SKLADOVÁNÍ UPOZORNĚNÍ Při nebezpečí zamrznutí je nutné systém zcela vyprázdnit a čerpadlo uložit na mrazuvzdorné místo. 11 LIKVIDACE Elektrická a elektronická zařízení nepatří do domácího odpadu, ale odvážejí se k roztřídění, příp. k ekologické likvidaci! Obal, stroj a příslušenství jsou vyrobeny zrecy- klovatelných materiálů a je nutné je likvidovat pří- slušným způsobem.

12 ZÁKAZNICKÝ SERVIS/SERVIS

Máte-li nějaké dotazy k záruce, opravě nebo ná- hradním dílům, obraťte se prosím na nejbližší servisAL-KO. Najdete je na internetu pod násle- dující adresou: www.alko-garden.com/service-contacts Další informace k náhradním dílům najdete na: www.alko-garden.com/spareparts

13 INFORMACE K PROHLÁŠENÍ O

SHODĚ Tímto na vlastní odpovědnost prohlašujeme, že tento výrobek v provedení, které uvádíme na trh, odpovídá požadavkům harmonizovaných směrnic EU, bezpečnostním standardům EU, a standar- dům specifickým pro daný výrobek. Prohlášení o shodě je součástí návodu k použití a je přiloženo ke stroji. 14 ZÁRUKA Případné vady na materiálu či výrobní závady na výrobku odstraníme během zákonné lhůty pro rekla- maci nedostatků, a to dle našeho uvážení buď opravou, nebo dodáním náhradního výrobku. Lhůta pro reklamaci nedostatků se řídí právními ustanoveními země, ve které byl výrobek zakoupen. Naše záruka platí jen vnásledujících případech:

Dodržujte tento návod k obsluze

Použití originálních náhradních dílů Záruka zaniká v následujících případech:

Svévolné technické změny

Používání v rozporu s určeným účelem Ze záruky jsou vyloučeny:

Škody na laku, které jsou způsobeny normálním opotřebením.

Opotřebované díly, které jsou na kartě náhradních dílů xxxxxx (x) označeny rámečkem. Záruční doba začíná dnem nákupu prvním koncovým uživatelem. Rozhodující je datum na nákupním dokladu. Stímto záručním listem a originálem nákupního dokladu se obraťte na svého prodejce nebo nejbližší autorizovaný servis pro zákazníky. Zákonné nároky kupujícího na reklamaci nedostatků vůči prodávajícímu zůstávají tímto prohlášením nedotčeny.SK 72 DIVE 5600/44 | DIVE 6500/34 Preklad originálneho návodu na použitie PREKLAD ORIGINÁLNEHO NÁVODU NA POUŽITIE Obsah 1 Špeciálne bezpečnostné pokyny ............. 72 2 O tomto návode na obsluhu..................... 72

3.3.4 Tlakový snímač (DIVE 5600/44).. 74

3.3.5 Plavákový spínač (02) (DIVE

chlórovaná voda (napr. plavecké bazény),

3.3.4 Tlakový snímač (DIVE 5600/44)

3.3.5 Plavákový spínač (02) (DIVE 6500/34)

Pred každým uvedením do prevádzky skon- trolujte stav vášho predlžovacieho kábla. 5 MONTÁŽ

3. Sieťový kábel (01/6) pripevnite na tlakové ve-

denie pomocou sťahovacích pások.

4. Sieťový kábel úplne odviňte.

DIVE 5600/44: Čerpadlo automaticky zapína a vypína zabudovaný tlakový spínač.

2. Do čerpadla nalejte vodu, kým nezačne vyte-

6. Vložte čerpadlo (04/4) do cisterny.

Čerpadlo nikdy nenechávajte bežať s uzavre- tým tlakovým vedením.

Šachty vždy odkrývajte stabilne rozkročení. UPOZORNENIE Čerpadlo (DIVE 5600-44) disponuje spätnou klapkou na výstupe z čerpad- la. To zabraňuje tomu, aby sa tlakové vedenie pri každom zastavení čerpadla vyprázdnilo.SK 76 DIVE 5600/44 | DIVE 6500/34 Obsluha 7 OBSLUHA

7.1 Spustenie čerpadla

3. Zaistite, aby elektrické zástrčky boli umiest-

5. Čerpadlo pomaly ponorte do čerpaného mé-

Pri odčerpávaní na výšku zvyškovej vody čerpadlo stále sledujte a vyhnite sa behu čer- padla naprázdno.

7.3 Vypnutie čerpadla

NEBEZPEČENSTVO! Nebezpečenstvo zásahu elektrickým prúdom! Pri práci na čer- padle vzniká nebezpečenstvo zasiahnutia elek- trickým prúdom.

8.1 Čistenie čerpadla

NEBEZPEČENSTVO! Nebezpečenstvo zásahu elektrickým prúdom! Pri práci na čer- padle vzniká nebezpečenstvo zasiahnutia elek- trickým prúdom.

dodržiavate pokyny tohto návodu na použitie.
