BRUKSANVISNING Dive 560044 AL-KO

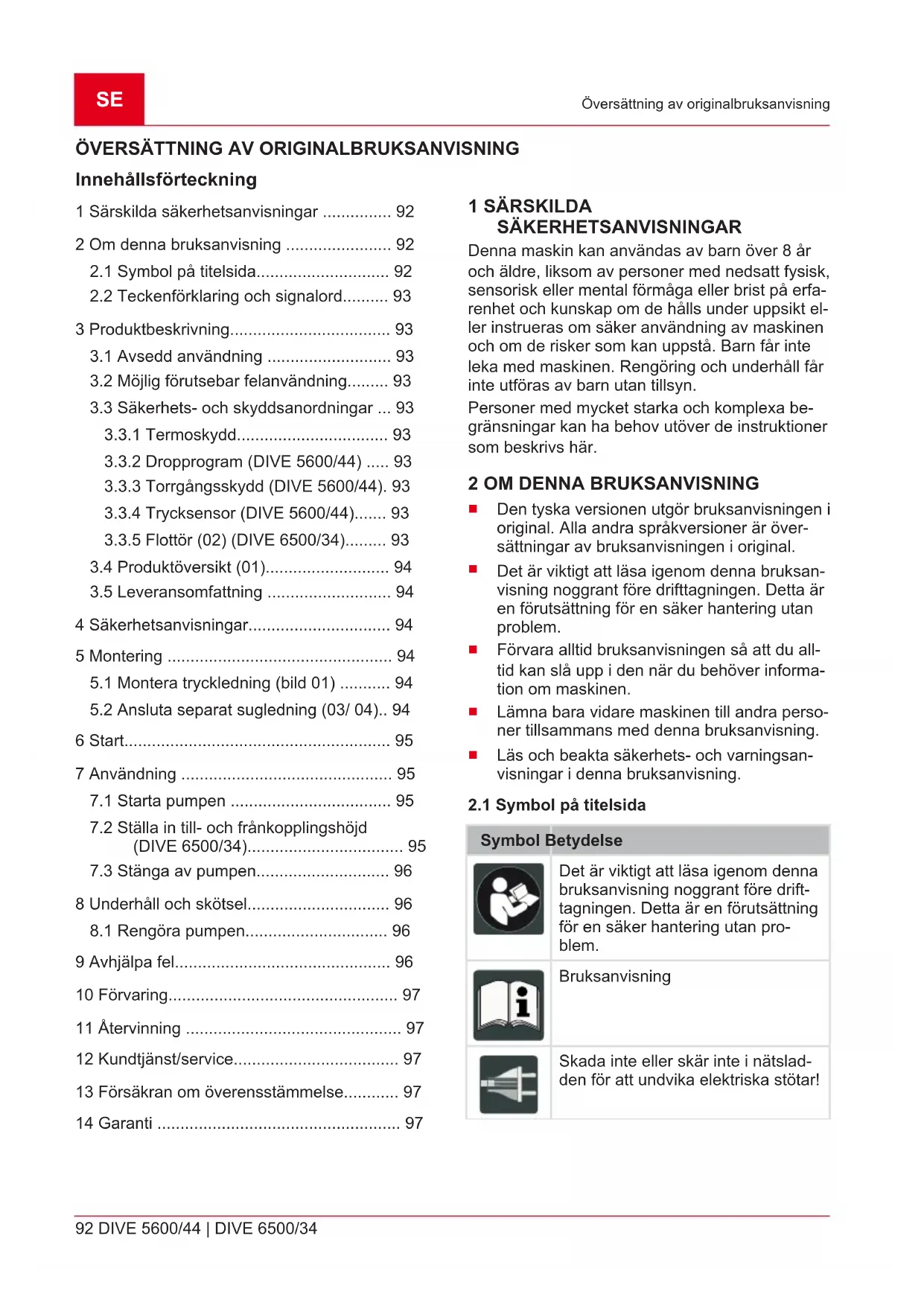

Innehållsförteckning

1 Särskilda säkerhetsanvisningar 92

2 Om denna bruksanvisning 92

2.1 Symbol på titelsida.... 92
2.2 Teckenförklaring och signalord...... 93

3 Produktbeskrivning.... 93

3.1 Avsedd användning 93
3.2 Möjlig förutsebar felanvändning...... 93
3.3 Säkerhets- och skyddsanordningar ... 93

3.3.1 Termoskydd.... 93
3.3.2 Dropprogram (DIVE 5600/44) ..... 93
3.3.3 Torrgångsskydd (DIVE 5600/44). 93
3.3.4 Trycksensor (DIVE 5600/44)..... 93
3.3.5 Flottör (02) (DIVE 6500/34)...... 93

3.4 Produktöversikt (01)...... 94
3.5 Leveransomfattning 94

4 Säkerhetsanvisningar.... 94
5 Montering 94

5.1 Montera tryckledning (bild 01) ..... 94
5.2 Ansluta separat sugledning (03/ 04).. 94

6 Start....95
7 Användning 95

7.1 Starta pumpen 95
7.2 Ställa in till- och frånkopplingshöjd (DIVE 6500/34)....95

7.3 Stänga av pumpen.... 96

8 Underhåll och skötsel.... 96
8.1 Rengöra pumpen.... 96

9 Avhjälpa fel.... 96

10 Förvaring.... 97
11 Återvinning 97
12 Kundtjänst/service.... 97
13 Försäkran om överensstämmelse...... 97
14 Garanti 97

1 SÄRSKILDA SÄKERHETSANVISNINGAR

Denna maskin kan användas av barn över 8 år och äldre, liksom av personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap om de hålls under uppsikt eller instrueras om säker användning av maskinen och om de risker som kan uppstå. Barn får inte leka med maskinen. Rengöring och underhåll får inte utföras av barn utan tillsyn.

Personer med mycket starka och komplexa begränsningar kan ha behov utöver de instruktioner som beskrivs här.

2 OM DENNA BRUKSANVISNING

Den tyska versionen utgör bruksanvisningen i original. Alla andra språkversioner är översättningar av bruksanvisningen i original.
Det är viktigt att läsa igenom denna bruksanvisning noggrant före drifttagningen. Detta är en förutsättning för en säker hantering utan problem.
Förvara alltid bruksanvisningen så att du alltid kan slå upp i den när du behöver information om maskinen.
Lämna bara vidare maskinen till andra personer tillsammans med denna bruksanvisning.
Läs och beakta säkerhets- och varningsanvisningar i denna bruksanvisning.

2.1 Symbol på titelsida

Symbol Betydelse

Det är viktigt att läsa igenom denna bruksanvisning noggrant före drifttagningen. Detta är en förutsättning för en säker hantering utan problem.

Bruksanvisning

Skada inte eller skär inte i nätsladden för att undvika elektriska stötar!

2.2 Teckenförklaring och signalord

⚠️ FARA! Anger en omedelbart farlig situation, som om den inte undviks, kan leda till dödsfall eller svåra personskador.

⚠ WARNING! Anger en potentiellt farlig situation, som om den inte undviks, kan leda till dödsfall eller svåra personskador.

⚠ OBSERVERA! Anger en potentiellt farlig situation, som om den inte undviks, kan leda till mindre eller medelsvåra personskador.

OBS! Anger en situation, som om den inte undviks, kan leda till materiella skador.

i ANMÄRKNING Speciella anvisningar för bättre förståelse och handhavande.

3 PRODUKTBESKRIVNING

I den här bruksanvisningen beskrivs olika modeller av pumpar. Identifiera din modell med hjälp av typskylten.

3.1 Avsedd användning

Pumpen är avsedd för privat användning i hus och trädgård. Den får endast användas inom de begränsningar som anges i Tekniska data.

Pumpen är lämplig för:

■ ompumpning och tömning av behållare
■ uppsugning ur brunnar, schakt eller andra vattenbehållare
■ drift av bevattningssystem och vattenspridare
■ för hushållsvattenförsörjning

Pumpen är endast lämplig för att pumpa följande vätskor:

■ klart vatten, regnvatten
■ klorhaltigt vatten (t.ex. från pooler)
bruksvatten

All annan användning anses som icke avsedd användning.

3.2 Möjlig förutsebar felanvändning

Pumpen får inte användas i permanent drift. Den är inte avsedd att pumpa:

dricksvatten
saltvatten
livsmedel
■ aggressiva medier, kemikalier
frätande, brandfarliga, explosiva eller gasformiga vätskor

■ vätskor som är varmare än 35°C
■ vatten som innehåller sand samt slitande vätskor
■ smutsvatten med textil- eller pappersdelar

3.3 Säkerhets- och skyddsanordningar

⚠️ WARNING! Risk för personskador. Defekta eller funktionslösa säkerhets- och skyddsanordningar kan medföra allvarliga personskador.

■ Reparera defekta säkerhets- och skyddsanordningar omedelbart.
Sätt aldrig säkerhets- och skyddsanordningar ur funktion!.

3.3.1 Termoskydd

Pumpen är utrustad med en termoskyddsbrytare som stänger av motorn vid överhettning. Efter en nedkylningsfas på ca 15-20 minuter startar pumpen automatiskt igen.

Använd endast pumpen i helt nedsänkt skick.

Ett dropprogram aktiveras så att pumpen inte stänger av i förtid när mycket små vattenmängder pumpas (t.ex. droppar i ledningen).

7 startförsök genomförs inom 150 sekunder. Därefter stänger pumpen av. Processen upprepas efter kort tid. Pumpen stänger av om ytterligare startförsök misslyckas (efter en timme).

Elkontakten måste dras ut och anslutas igen för att kunna starta om pumpen.

3.3.3 Torrgångsskydd (DIVE 5600/44)

Pumpen har ett torrgångsskydd. Torrgångsskyddet stänger av pumpen när insuget vatten saknas. Därefter försöker pumpen starta automatiskt flera gånger.

3.3.4 Trycksensor (DIVE 5600/44)

Pumpen är utrustad med en trycksensor. Pumpen stängs av automatiskt resp. startar via denna sensor när fast inställt tryck föreligger.

Värden tryck: se Tekniska data.

3.3.5 Flottör (02) (DIVE 6500/34)

Pumpen startar automatiskt när flottören när en viss vattennivå (tillkopplingshöjd) (02/a) och stänger av igen när vattennivån sjunker till från-kopplingshöjd (02/b), se Tekniska data. Flottören måste kunna flyta fritt på vattenytan.

3.4 Produktöversikt (01)

Nr. Komponent

1 Pumputgång

2 Bärhandtag

3 Kabelklämma

4 Inloppssil

5 Pumphus

6 Elkabel

7 Kombinippel

8 Uttag för linmontering

9 Anslutning separat sugledning

10 Flottör (endast DIVE 6500/34)

3.5 Leveransomfattning

Pumpen levereras i driftklart skick med kombinippel, två lock för separat vattenuppsugning och bruksanvisning.

4 SÄKERHETSANVISNINGAR

⚠️ FARA! Fara vid beröring av spänningsförande delar! En dåligt fungerande pump eller förlängningssladd kan orsaka allvarliga skador!

Dra ur kontakten från elnätet omedelbart.

Anslut utrustningen via en FI-skyddsbrytare med en nominell felström < 30 mA.

⚠ OBSERVERA! Risk för personskador av hett vatten! Vid längre drift mot den stängda trycksidan (> 10 min) kan vattnet i pumpen värmas upp kraftigt och rinna ut okontrollerat!

■ Skilj pumpen från nätet och låt pumpen och vattnet svalna.
■ Kontrollera vattennivån på sugsidan.
■ Kontrollera att ledningarna är täta.
- Kontrollera installationen av sug- och tryckledningen.
■ Ta inte pumpen i drift igen förrän alla brister har åtgärdats!

■ Lyft, transportera eller montera aldrig pumpen i elkabeln. Dra aldrig i själva elkabeln för att dra ut elkontakten ur eluttaget.

Egenmäktiga förändringar eller ombyggnader på pumpen är förbjudna. Reparationer får endast utföras av vår kundtjänst.

Dra alltid ut elkontakten inför arbeten på utrustningen. Skydda elkontakten mot fukt.
Pumpen och förlängningskabeln får endast användas i tekniskt felfritt skick. Det är förbjudet att använda skadade utrustningar.
Se till att upprätthålla ett säkerhetsavständ och stäng av pumpen när djur kommer i dess närhet.

Elsäkerhet

• Pumpen får inte vara aktiv om personer uppehåller sig i poolen eller trädgårdsdammen.
• Husets nätspänning måste stämma överens med uppgifterna om nätspänning i Tekniska data. Använd inte någon annan försörjnings-spänning.
  Utrustningen får endast drivas i en elektrisk anordning i enlighet med DIN/VDE 0100, del 737, 738 och 702. En jordfelsbrytare med 10 A måste installeras som säkring.
  Använd endast förlängningskablar som är avsedda för utomhusanvändning - min. tvärarea 3 x 1,5 mm² av kvalitet H07RN-F enl. DIN 57282/57245 med strilsäkra anslutningsdon. Rulla alltid ut kabeltrumman helt.
• Kontrollera förlängningskabelns tillstånd före varje idrifttagning.

5 MONTERING

5.1 Montera tryckledning (bild 01)

i ANMÄRKNING Kombinippeln kan skäras av utifrån den valda slanganslutningen. Använd största möjliga slangdiameter.

1. Skruva fast kombinippeln (01/7) med tättningsring i pumputgången (01/1).
2. Sätt fäst slangen på kombinippeln.
3. Sätt fast elkabeln (01/6) på tryckledningen med kabelband.
4. Linda ut elkabeln helt.
5. Sätt in elkontakten i eluttaget.

5.2 Ansluta separat sugledning (03/ 04)

OBS! Risk för skador på utrustningen! Pumpen fungerar inte korrekt om avtappningsstället är 18 m högre än pumpen.

Se till att avtappningsstället inte befinner sig högre än 18 m över vattennivån.

OBS! Risk för skador på utrustningen! Pumpen kan inte lufta sig själv om den separata sugslangen inte är vattenfylld.

Fyll den separata sugslangen med vatten för att säkerställa korrekt funktion.

Anslutningen (03/1) för en separat sugledning finns på pumpens undersida, t.ex. för "flytande tömning" av vatten från övre delen av en cistern (04/1). Uppsugning via inloppssilen förhindras när man pumpar via den separata sugledningen. Vatten pumpas endast via den extra monterade sugslangen (04/3). Dessutom kan en flottör (04/2) monteras på sugslangen. Därmed pumpas vattnet från cisternens övre del.

■ DIVE 6500/34: Pumpen startar och stänger av via flottören, beroende på vattennivån.
■ DIVE 5600/44: Pumpen startar och stänger av automatiskt via den integrerade tryckvakten.
1. Öppna locket på pumpens undersida (03/a). Använd verktyg om nödvändigt.
2. Fyll pumpen med vatten tills det svämmar över.
3. Montera tätningen och locket med gänga (03/b).
4. Anslut sugslangen (03/c).
5. Fyll sugslangen med vatten på sugsidan.
6. Placera pumpen (04/4) i cisternen.

6 START

OBS! Risk för översvämning! Vid störningar i pumpen kan vatten läcka ut och orsaka följdskador av översvämning.

■ Uteslut med hjälp av lämpliga åtgärder att det uppstår följdskador p.g.a. översvämning vid störningar hos pumpen.

OBS! Risk för skador på utrustningen! Om tryckledningarna inte har tömts helt kommer pumpen inte att luftas automatiskt vilket kan leda till skador på pumpen.

När pumpen tas i drift på nytt efter att den tagits upp ur schaktet måste man se till att tryckledningen har tömts helt.
Använd pumpen hängande i en lina (01/8) eller se till att pumpen står stabilt (stående eller horisontellt liggande).
■ Använd endast pumpen i helt nedsänkt skick.
Se till att det är tillräckligt stort avständ till botten.

Låt aldrig pumpen arbeta mot en stängd tryckledning.
- Var uppmärksam på tillräcklig dimensionering vid användning i schakt.
Täck alltid över schakten så att det inte går att halka ner i dem.

i ANMÄRKNING Pumpen (DIVE 5600-44) har en backventil på pumputgången. Denna förhindrar att tryckledningen töms varje gång pumpen stannar.

7 ANVÄNDNING

7.1 Starta pumpen

OBS! Risk för skador på utrustningen! Pumpen får inte suga upp några fasta partiklar. Sand och andra nötande material i uppfordringsmediet förstör pumpen.

Se till att inga fasta partiklar tränger in i mediet som ska matas.

i ANMÄRKNING Använda en lämplig platta för att se till att pumpen står säkert om underlaget är lerigt, sandigt eller stenigt eller anslut en separat sugledning.

1. Endast DIVE 5600/44: Öppna alla förslutningar som finns i tryckledningen (ventil, munstycke, vattenkran).
2. Linda ut av elkabeln (01/6) helt och hållet.
3. Säkerställ att det finns elektriska anslutningar i det översvämningssäkra området.
4. Endast DIVE 6500/34: Ställa in till- och från-kopplingshöjd (se Kapitel 7.2 "Ställa in till- och från-kopplingshöjd (DIVE 6500/34)", si-da 95).
5. Sänk långsamt ned pumpen i pumpmediet. Håll pumpen en aning snett så att ev. innestängd luft kan släppas ut.
6. Sätt in elkontakten i eluttaget.

7.2 Ställa in till- och frånkopplingshöjd (DIVE 6500/34)

Flottörens kabel (01/9) är fastklämd på pumphuset (01/5). Brytpunkterna för flottören kan ställas in individuellt genom att förändra klämpositionen. Flottörens rekommenderade kabellängd är ca 100 mm.

OBS! Risk för skador på utrustningen! Vid pumpning finns det risk för att pumpen kör torrt och att den därefter skadas.

Håll hela tiden uppsikt över pumpen när den pumpar bort restvattenhöjden och undvik att den arbetar torrt.
■ Ta pumpen ur drift genom att dra ut stickkontakten när den när restvattenhöjden.

HANMÄRKNING Underskrids restvattenhöjden suger pumpen in luft. Händer det måste pumpen luftas ur om vattennivån höjs och före ny drift.

7.3 Stänga av pumpen

1. Dra ut stickkontakten ur vägguttaget.

8 UNDERHÅLL OCH SKÖTSEL

⚠️ FARA! Risk för elstöt! Det finns risk för elektriska stötar vid arbete på pumpen.

Dra alltid ur kontakten innan du börjar arbetet med felavhjälpning.
Låt en elektriker åtgärda fel i elsystemet.

8.1 Rengöra pumpen

i ANMÄRKNING Efter pumpning av klorhaltigt poolvatten eller vätskor som lämnar rester måste pumpen spolas igenom med rent vatten.

1. Rengör inloppssilens (01/4) med rent vatten vid behov.

9 AVHJÄLPA FEL

⚠️ FARA! Risk för elstöt! Det finns risk för elektriska stötar vid arbete på pumpen.

Dra alltid ur kontakten innan du börjar arbetet med felavhjälpning.
Låt en elektriker åtgärda fel i elsystemet.

H ANMÄRKNING Vid fel som inte kan åtgär- das ska du vända dig till vår ansvariga kund- tjänst.

Störning Möjlig orsak Avhjälpning

Motorn går inte.	Löphjulet är blockerat.	Ta bort smuts i insugningsområdet. Rengör med lämpligt verktyg genom öppningen nere på motorhuset och vrid för att lossa blockeringen.
	Termobryta-ren har stängts av.	Vänta tills pum-pens termobry-tare aktiveras igen. Var upp-märksam på pumpmediets maximala tem-peratur. Låt kontrollera pum-pen.
	Det föreligger ingen nät-spänning.	Kontrollera säk-ringarna och låt behörig elektri-ker kontrollera strömförsörj-ningen.
	Flottören akti-veras inte när vattennivån höjs.	Skicka pumpen till ett av AL-KO:s service-ställen.
	Torrgångs-skyddet är aktiverat	Kontrollera sug-sidan.
	Dropprogram-met är aktive-rat	Kontrollera sug-sidan.Dra ut elkabeln och anslut den igen.

Störning Möjlig orsak Avhjälpning

Pumpen ar-betar, men pumpar inte.	Luft i pump-huset.	Lufta ur pumpen genom att luta den.
	Blockering på sugsidan.	Ta bort smuts i insugningsområ-det.
	Tryckledning-en är stängd.	Öppna tryckled-ningen.
	Tryckslangen är böjd.	Sträck ut tryck-slangen.
	Torrgångs-skyddet är aktiverat	Kontrollera sug-sidan.
För liten pumpmängd	Slangens dia-meter är för li-ten.	Använd en stör-re tryckslang.
	Blockering på sugsidan.	Ta bort smuts i insugningsområ-det.
	Pumphöjden är för hög.	Beakta maximal pumphöjd, se Tekniska data!
	Separat sugs-lang är för lång.	Beakta maximal pumphöjd, se Tekniska data!

10 FÖRVARING

HANMÄRKNING Vid fara för frost måste pumpen tömmas helt och förvaras på frostskyddad plats.

11 ÅTERVINNING

Elektrisk och elektronisk utrustning ska inte läggas i soporna utan hanteras med särskild återvinning!

Förpackning, enhet och tillbehör är tillverkade av återvinningsbara material och ska avfallshanteras på motsvarande sätt.

12 KUNDTJÄNST/SERVICE

För frågor om garanti, reparationer och reservdelar, kontakta närmaste AL-KO servicecenter. Kontaktinformation finns på internet: www.alko-garden.com/service-contacts Du hittar mer reservdelsinformation på: www.alko-garden.com/spareparts

13 FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

Vi förklarar härmed på eget ansvar att denna produkt i den form som den säljs på marknaden uppfyller kraven i de harmoniserade EU-direktiven, EU- säkerhetsstandarderna samt de produktspecifika standarderna. Försäkran om överensstämmelse är en del av bruksanvisningen och medföljer maskinen.

14 GARANTI

Eventuella material- eller tillverkningsfel på redskapet åtgärdas av oss under den lagstadgade garanti- tiden genom reparation eller ersättningsprodukt, efter vårt gottfinnande. Garantitiden bestäms av gäll- lande lag i det land där redskapet köptes.

Vår garantiförsäkran gäller enbart om:

■ Beakta denna bruksanvisning
■ redskapet har hanterats korrekt
■ originalreservdelar har använts

Garantin gäller inte för:

■ lackskador som beror på normalt slitage
■ Förslitningsdelar, som på reservdelsbladet är inramade xxxxxx (x)

Garantin upphör att gälla vid:

■ egenmäktiga reparationsförsök
■ egenmäktiga tekniska förändringar
- ej avsedd användning

Garantitiden inleds i och med den första slutkundens köp av produkten. Datum på inköpskvittot gäller. Vänd er med detta garantidokument och kvittot till en återförsäljare eller närmaste auktoriserade kundtjänst. Köparens lagstadgade anspråk gentemot försäljaren berörs inte av denna förklaring.

OVERSETTELSE AV DEN ORIGINALE BRUKSANVISNINGEN

Innhold
