BRUKSANVISNING Dive 560044 AL-KO

2.2 Symboler og signalord.... 87

3 Produktbeskrivelse.... 87

2.2 Symboler og signalord

Pumpen er egnet til:

1 Spesielle sikkerhetsanvisninger...... 98
2 Om denne bruksanvisningen 98
2.1 Symboler på tittelsiden 98
2.2 Tegnforklaringer og signalord...... 99
3 Produktbeskrivelse.... 99
3.1 Tiltenkt bruk 99
3.2 Mulig og påregnelig feil bruk.... 99
3.3 Sikkerhets- og beskyttelsesanordninger.... 99
3.3.1 Termovern.... 99
3.3.2 Dråpeprogram (DIVE 5600/44) ... 99
3.3.3 Tørrkjøringsbeskyttelse (DIVE 5600/44) 99
3.3.4 Trykkføler (DIVE 5600/44)...... 99
3.3.5 Flottørbryter (02) (DIVE 6500/34) 99
3.4 Produktoversikt (01).... 100
3.5 Leveransens omfang 100
4 Sikkerhetsanvisninger.... 100
5 Montering 100
5.1 Montere trykkledning (01).... 100
5.2 Koble til separat sugeledning (03/04) 100
6 Igangsetting.... 101
7 Betjening 101
7.1 Slå på pumpen.... 101
7.2 Innstilling av inn- og utkoblingshøyde (DIVE 6500/34).... 101
7.3 Slå av pumpen.... 102
8 Vedlikehold og pleie.... 102
8.1 Rengjøre pumpen.... 102
9 Feilsøking.... 102
10 Oppbevaring.... 103
11 Avfallshändtering.... 103
12 Kundeservice/service.... 103
13 Informasjon om samsvarserklæringen..... 103
14 Garanti 103

1 SPESIELLE SIKKERHETSANVISNINGER

Dette apparatet kan brukes av barn fra 8 år og eldre, samt av personer med reduserte fysiske, sensoriske eller mentale ferdigheter eller av personer som mangler erfaring og kunnskap, når de er under tilsyn eller har fått opplæring i sikker bruk av apparatet og hvilke farer som er forbundet med det. Barn må ikke leke med det apparatet. Rengjøring og vedlikehold av brukeren skal ikke utføres av barn uten at det holdes oppsyn med dem.

Personer med meget sterke og kompliserte begrensninger kan ha behov som går utover de anvisningene som her beskrives.

2 OM DENNE BRUKSANVISNINGEN

Den tyske versjonen er den originale bruksanvisningen. Alle andre språkutgaver er oversettelse av den originale bruksanvisningen.
Les grundig gjennom bruksanvisningen før oppstart. Dette er forutsetningen for sikkert arbeid og feilfri håndtering.
■ Oppbevar bruksanvisningen alltid slik at du kan slå opp i den när du trenger informasjon om maskinen.
Gi maskinen bare videre til andre personer sammen med denne bruksanvisningen.
Les og følg sikkerhets- og varselhenvisningene i denne bruksanvisningen.

2.1 Symboler på tittelsiden

Symbol Betydning

Les grundig gjennom bruksanvisningen før oppstart. Dette er forutsetningen for sikkert arbeid og feilfri håndtering.

Bruksanvisning

Ikke skad og kutt av nettkabelen for å unngå elektrisk støt.

2.2 Tegnforklaringer og signalord

⚠️ FARE! Viser til en umiddelbart farlig situa- sjon som fører til død eller alvorlige personskader hvis den ikke unngås.

⚠ ADVARSEL! Viser til en potensielt farlig situasjon som kan føre til død eller alvorlige personskader hvis den ikke unngås.

⚠ FORSIKTIG! Viser til en potensielt farlig situasjon som kan føre til mindre eller moderate personskader hvis den ikke unngås.

ADVARSEL! Viser til en potensielt farlig situa- sjon som kan føre til materielle skader hvis den ikke unngås.

i MERK Spesiell informasjon for bedre forståelighet og håndtering.

3 PRODUKTBESKRIVELSE

I denne bruksanvisningen blir ulike pumpemodeller beskrevet. Finn din modell ved hjelp av merkeskiltet.

3.1 Tiltenkt bruk

Pumpen er beregnet for privat bruk i hus og hage. Det må kun brukes til det den er beregnet for iht. de tekniske spesifikasjonene.

Pumpen egner seg til å:

■ Ompumping og utpumping av beholdere
Vannuttak fra brønner, sjakter og andre vannbeholdere
- Drift av vanningssystemer og plenvanningsapparater
■ for vannforsyning til hjemmet

Pumpen er kun egnet for å levere følgende væsker:

Rent vann, regnvann
Klorholdig vann (f.eks svømmebassenger)
Industrivann

Annen bruk eller bruk som går ut over dette, anses som ikke tiltenkt bruk.

3.2 Mulig og påregnelig feil bruk

⚠ ADVARSEL! Fare for personskader. Defekte sikkerhets- og beskyttelsesanordninger som er satt ut av kraft kan forårsake alvorlige skader.

Sørg for å få reparert defekte sikkerhets- og beskyttelsesanordninger.
Aldri sett sikkerhets- og beskyttelsesanordninger ut av funksjon.

3.3.1 Termovern

Pumpen er utstyrt med termovern som slår av motoren hvis den overopphetes. Etter en avkjølingsperiode på ca. 15 - 20 minutter, slår pumpen seg automatisk på igjen.

Betjen pumpen kun när den er helt nedsenket.

3.3.2 Dråpeprogram (DIVE 5600/44)

For at pumpen ikke skal slås av for tidlig med transport av svært små vannmengder (f.eks. dråper i ledningen), aktiveres et dråpeprogram.

I dette utføres 7 startforsøk innen 150 sekunder. Deretter slås pumpen av. Prosessen blir gjentatt etter kort tid. Hvis ytterligere startforsøk (etter en time) blir uten resultat, slås pumpen av.

Nettstøpslet må trekkes ut og deretter kobles til igjen for å starte pumpen på nytt.

3.3.3 Tørrkjøringsbeskyttelse (DIVE 5600/44)

Pumpen har tørrkjøringsbeskyttelse. Tørrkjøringsbeskyttelsen slår av pumpen hvis det ikke suges inn vann. Deretter forsøker pumpen å koble seg inn igjen automatisk flere ganger.

3.3.4 Trykkføler (DIVE 5600/44)

Pumpen er utstyrt med en trykkføler. Via denne føleren slås pumpen automatisk av og på når de fast innstilte trykkene nås.

■ Verdier for trykk: Se tekniske data.

3.3.5 Flottørbryter (02) (DIVE 6500/34)

Når et bestemt vannivå (innkoblingshøyde) nås, slås pumpene automatisk på ved hjelp av en flottørbryter (02/a), og når vannivået synker til utkoblingshøyde, slås de av igjen (02/b). Flottørbryteren må kunne bevege seg fritt på vannoverflaten.

3.4 Produktoversikt (01)

Nr. Komponent

1 Pumpeutgang

2 Bærehåndtak

3 Kabelklemme

4 Inntakssil

5 Pumpehus

6 Strømkabel

7 Kombinippel

8 Innsnitt for wirefeste

9 Tilkobling av separat sugeledning

10 Flottørbryter (bare DIVE 6500/34)

3.5 Leveransens omfang

Pumpen leveres klar for drift med kombinippel, to deksler for separat vannuttak og bruksanvisning.

4 SIKKERHETSANVISNINGER

⚠️ FARE! Fare ved berøring av spenningsførende deler! En defekt hos pumpen eller forlengelseskabelen kan føre til alvorlige personskader!

■ Trekk støpslet ut av strømforsyningen umiddelbart.
Foreta tilkobling av apparatet via en jordfeil-bryter med en nominell feilstrøm < 30 mA.

⚠ FORSIKTIG! Fare for personskader på grunn av varmt vann! Ved langvarig drift mot lukket trykksiden (> 10 min) kan vannet i pumpen blir svært varmt og fungere ukontrollert!

Koble pumpen fra strømnettet og la pumpen og vannet avkjøles.
■ Kontroller vannstanden på sugesiden.
■ Kontroller tetthet på ledningene.
- Kontroller installasjonen av suge- og trykkledningen.
- Sett pumpen i drift igjen først etter at alle feil er utbedret!

Ikke løft, transporter eller fest pumpen med tilkoblingskabelen. Bruk aldri nettkabelen for å trekke nettpluggen ut av stikkontakten.

Det er ikke tillatt å foreta endringer eller ombygginger på pumpen på egen hånd. Reparasjoner må bare utføres av vår kundeservice.

Ved arbeider på apparatet skal alltid nettpluggen trekkes ut. Beskytt nettpluggen mot fuktighet.
Bruk pumpen og forlengelseskabelen kun når de er i feilfri stand. Skadet utstyr må ikke brukes.
- Hold sikkerhetsavstand til dyr eller slå a pumpen när du nærmer deg dyr.

El-sikkerhet

• Pumpen må ikke brukes når det befinner seg personer i bassenget eller hagedammen.
  Husets nettspenning må stemme overens med det som er angitt om nettspenningen i de tekniske spesifikasjonene, ikke bruk annen strømforsyning.
  Enheten må kun drives på en elektrisk innretning iht. DIN/VDE 0100, del 737, 738 og 702. Til sikring må en ledningsvernebryter 10 A installeres.
• Bruk kun forlengelseskabler som er beregnet for utendørs bruk – bruk kun gummikabel med kvaliteten H07RN-F iht. DIN 57282/57245 med et ledningstverrsnitt på 3 x 1,5 mm ^2 (sprutsikker). Kabeltromler skal alltid rulles helt av.
  Før hver igangsetting må man kontrollere tilstanden til skjøteledningen.

5 MONTERING

5.1 Montere trykkledning (01)

i MERK Kombinippelen kan skjæres av i henhold til den valgte slangetilkoblingen. Bruk så stor slangediameter som mulig.

1. Skru kombinippelen (01/7) med tetningsringen inn i pumpeutgangen (01/1).
2. Slangen festes på kombinippelen.
3. Fest nettkabelen (01/6) på trykkledningen med hjelp av kabelstrips.
4. Vikle nettkabelen helt av.
5. Sett nettstøpslet i stikkontakten.

ADVARSEL! Fare for skader på apparatet! Pumpen fungerer ikke forskriftsmessig hvis ut- taksstedet ligger 18 m høyere enn pumpen.

Påse at uttaksstedet ikke ligger høyere enn 18 m over pumpen.

ADVARSEL! Fare for skader på apparatet!

Fyll den separate sugeslangen med vann for å garantere forskriftsmessig funksjon.

Tilkoblingen (03/1) for en separat slangeledning, f.eks. for "uttak med flottør" av vann fra det øvre området i en cisterne (04/1), finner du på undersiden av pumpen. Ved pumping via den separate sugeledningen forhindres suging via inntakssilen. Det pumpes vann ut bare via den ekstra monterte sugeslangen (04/3). I tillegg kan også en flottør (04/2) være festet på sugeslangen. Dermed pumpes vannet ut fra overflaten av cisternen.

■ DIVE 6500/34: Pumpen slås på og av via flottørbryteren avhengig av vannivået.
■ DIVE 5600/44: Pumpen slås automatisk av og på via den innebygde trykkbryteren.

1. Åpne dekselet på undersiden av pumpen (03/a). Bruk verktøy til hjelp när nødvendig.
2. Fyll pumpen med vann til overløp.
3. Monter tetning og deksel med gjenger (03/b).
4. Koble til sugeledning (03/c).
5. Fyll sugeslangen med vann på sugesiden.
6. Legg pumpen (04/4) i cisternen.

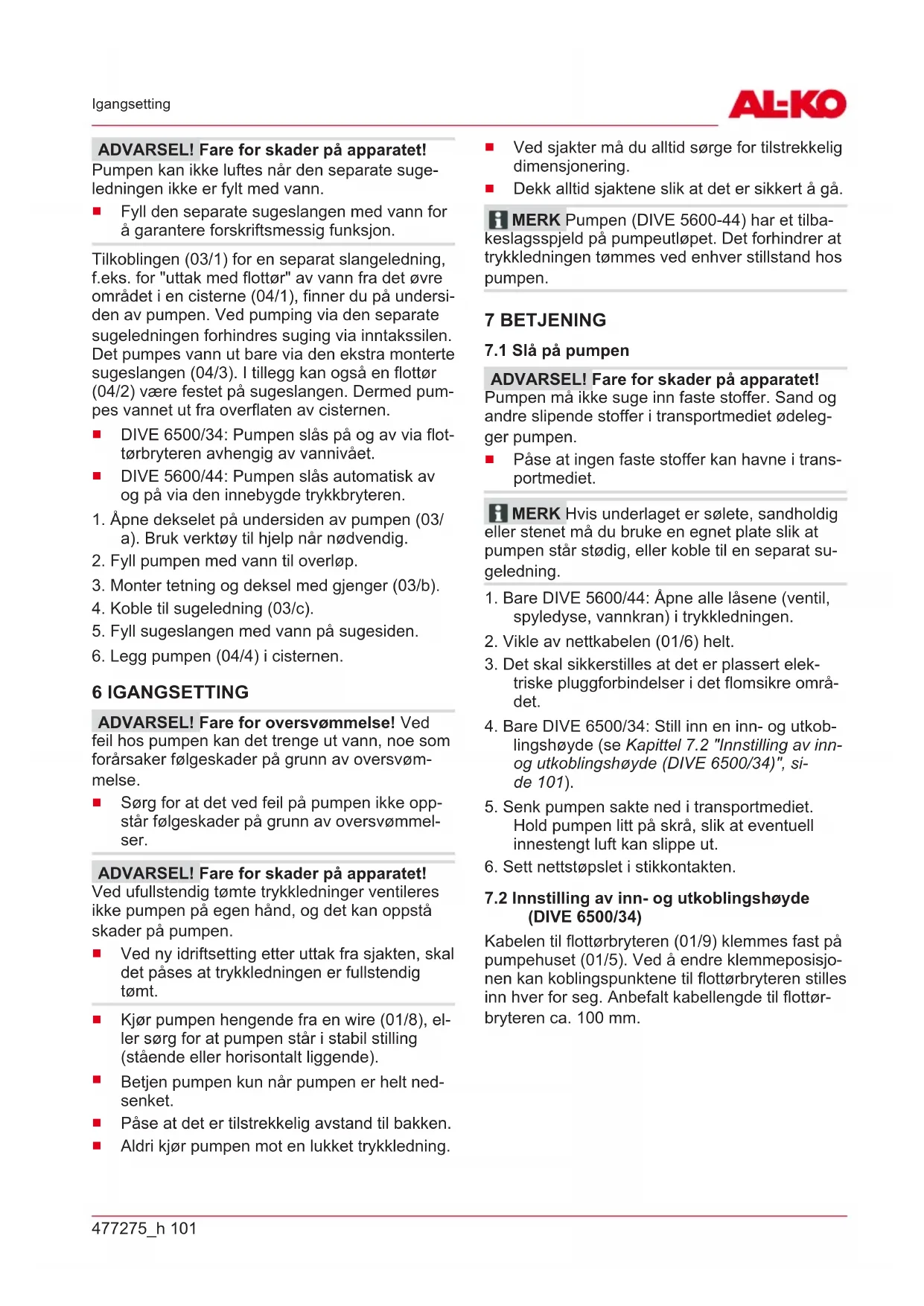

6 IGANGSETTING

ADVARSEL! Fare for oversvømmelse! Ved feil hos pumpen kan det trenge ut vann, noe som forårsaker følgeskader på grunn av oversvømmelse.

Sørg for at det ved feil på pumpen ikke oppstår følgeskader på grunn av oversvømmelser.

ADVARSEL! Fare for skader på apparatet!

Ved ufullstendig tømte trykkledninger ventileres ikke pumpen på egen hånd, og det kan oppstå skader på pumpen.

Ved ny idriftsetting etter uttak fra sjakten, skal det påses at trykkledningen er fullstendig tømt.
Kjør pumpen hengende fra en wire (01/8), eller sørg for at pumpen står i stabil stilling (stående eller horisontalt liggende).
- Betjen pumpen kun när pumpen er helt nedsenket.
Påse at det er tilstrekkelig avstand til bakken.
Aldri kjør pumpen mot en lukket trykkledning.

Ved sjakter må du alltid sørge for tilstrekkelig dimensjonering.
■ Dekk alltid sjaktene slik at det er sikkert å gå.

i MERK Pumpen (DIVE 5600-44) har et tilbakeslagsspjeld på pumpeutløpet. Det forhindrer at trykkledningen tømmes ved enhver stillstand hos pumpen.

7 BETJENING

7.1 Slå på pumpen

ADVARSEL! Fare for skader på apparatet!

Pumpen må ikke suge inn faste stoffer. Sand og andre slipende stoffer i transportmediet ødelegger pumpen.

- Påse at ingen faste stoffer kan havne i transportmediet.

i MERK Hvis underlaget er sølete, sandholdig eller stenet må du bruke en egnet plate slik at pumpen står stødig, eller koble til en separat su-geledning.

1. Bare DIVE 5600/44: Åpne alle låsene (ventil, spyledyse, vannkran) i trykkledningen.
2. Vikle av nettkabelen (01/6) helt.
3. Det skal sikkerstilles at det er plassert elektriske pluggforbindelser i det flomsikre området.
4. Bare DIVE 6500/34: Still inn en inn- og utkoblingshøyde (se Kapittel 7.2 "Innstilling av inn- og utkoblingshøyde (DIVE 6500/34)", side 101).
5. Senk pumpen sakte ned i transportmediet. Hold pumpen litt på skrå, slik at eventuell innestengt luft kan slippe ut.
6. Sett nettstøpslet i stikkontakten.

7.2 Innstilling av inn- og utkoblingshøyde (DIVE 6500/34)

Kabelen til flottørbryteren (01/9) klemmes fast på pumpehuset (01/5). Ved å endre klemmeposisjonen kan koblingspunktene til flottørbryteren stilles inn hver for seg. Anbefalt kabellengde til flottørbryteren ca. 100 mm.

ADVARSEL! Fare for skader på apparatet!

Ved utpumping består det en fare for tørrkjøring hos pumpen, slik at det på den måten kan oppstå skader på apparatet.

■ Overvåk hele tiden pumpen ved utpumping av restvannhøyde, og unngå at pumpen går tørr.
Når restvannhøyden nås, tas pumpen ut av drift ved å trekke ut nettstøpslet.

i MERK Hvis restvannhøyden blir underskredet, suger pumpen inn vann. I så fall må pumpen luftes hvis vannivået stiger og før den settes i drift igjen.

7.3 Slå av pumpen

1. Ta støpselet ut av stikkontakten.

⚠️ FARE! Fare for strømstøt! Ved arbeider på pumpen består det en fare for å få et elektrisk støt.

■ Trekk ut nettstøpslet før du utfører noe som helst arbeid i forbindelse med utbedring av feil.
■ Feil i det elektriske anlegget må repareres av en kvalifisert elektriker.

8.1 Rengjøre pumpen

i MERK Etter å ha transportert klorholdig vann fra svømmebasseng eller væsker som etterlater seg rester, må pumpen spyles med rent vann.

1. Rengjør inntakssilen (01/4) med rent vann ved behov.

9 FEILS∅KING

⚠️ FARE! Fare for strømstøt! Ved arbeider på pumpen består det en fare for å få et elektrisk støt.

■ Trekk ut nettstøpslet før du utfører noe som helst arbeid i forbindelse med utbedring av feil.
■ Feil i det elektriske anlegget må repareres av en kvalifisert elektriker.

i MERK Ved feil som det ikke er mulig å utbedre, henvender du deg til vår kundeservice.

Feil Mulig årsak Feilretting

Motor går ikke.	Pumpehjul blokkert.	Fjern smuss i innsugingsområdet. Rengjør med egnet verk-tøy via åpningen i motorhuset ne-de, og drei rundt for å løse blok- keringen.
	Termobryte-ren har koblet seg ut.	Vent til ter-mobryteren slår på pumpen igjen. Vær opp-merksom på maksimumstem-peraturen til transportmediet. Sørg for at pum-pen blir sjekket.
	Ingen nettspenning.	Kontroller sikrin-ger, sørg for at strømforsyningen bli kontrol-lert av kvalifisert elektriker.
	Flottørbryte-ren slår seg ikke på med stigende vannstand.	Send pumpen til et AL-KO ser-vicesenter.
	Tørrkjørings-beskyttelse aktivert.	Kontroller sugesiden.
	Dråpepro-gram aktivert.	Kontroller sugesiden. Trekk ut nettka-belen og koble den til igjen.
Feil Mulig årsak Feilretting
Pumpen går, men den transporterer ikke.	Luft i pumpe-huset.	Luft pumpen ved å holde den på skrå.
	Blokkering på sugesiden.	Fjern smuss i innsugingsområ-det.
	Trykkledning stengt.	Åpne trykkled-ningen.
	Trykkslangen har en knekk.	Strekk ut trykk-slangen.
	Tørrkjørings-beskyttelse aktivert.	Kontroller sugesiden.
For liten transport-mengde	For liten slangediameter.	Bruk en større trykkslange.
	Blokkering på sugesiden.	Fjern smuss i innsugingsområ-det.
	Transport-høyden er for stor.	Vær oppmerk-som på maks. transporthøyde, se tekniske spesifikasjoner!
	Separat sugeslange for lang.	Vær oppmerksom på maks. trans-porthøyde, se tekniske spesifi-kasjoner!

10 OPPBEVARING

i MERK Ved fare for frost skal systemet tømmes fullstendig og pumpen lagres på et frostsikkert sted.

11 AVFALLSHÄNDTERING

Elektro- og elektronikkapparater hører ikke til i husholdningsavfallet, men skal tilføres atskilt for avfallshåndtering eller depone-ring.

Emballasje, maskin og tilbehør er laget av gjenvinnbare materialer og skal deponeres tilsvaren-de.

12 KUNDESERVICE/SERVICE

Ved spørsmål om garanti, reparasjon eller reservedeler henvend deg til det nærmeste AL-KO-serviceverkstedet. Dette finner du på Internett på følgende adresse:

www.alko-garden.com/service-contacts

Flere opplysninger om reservedeler finner du på: www.alko-garden.com/spareparts

13 INFORMASJON OM SAMSVARSERKLÆRINGEN

Herved erklærer vi med eneansvar at dette produktet, i denne utførelsen, er i samsvar med kravene i EU-direktivene, EU-sikkerhetsstandardene og de produktspesifikke standardene. Samsvarserklæringen er en del av bruksanvisningen, og er vedlagt maskinen.

14 GARANTI

Vi utbedrer eventuelle material- eller produksjonsfeil på maskinen innenfor den lovmessige foreldelsesfristen for mangelskrav ved at vi velger å foreta en reparasjon eller levere et nytt produkt. Foreldelsesfristen fastlegges ut fra gjeldende lovgivning i landet hvor maskinen ble kjøpt.

Vår garanti gjelder kun ved:

■ overholdelse av bruksanvisningen
Sakkyndig behandling
■ Bruk av originale reservedeler

Garantien gjelder ikke ved:

■ Egenutførte reparasjonsforsøk
■ Egenutførte tekniske endringer
Ikke tiltenkt bruk

Lakkskader som skyldes normal slitasje
■ Slitasjedeler som på reservedelskortet er merket med xxxxxx (x) ramme

Garantitiden begynner å løpe med kjøpet til den første sluttbrukeren. Fakturadatoen er utslagsgiven- de. Ved garantikrav henvender du deg til din forhandler eller til nærmeste autoriserte kundeservice med denne garantierklæringen og den originale kvitteringen. De lovbestemte mangelfordringene fra kjøper overfor selger forblir uberørt gjennom denne erklæringen.

KÄÄNNÖS ALKUPERÄISESTÄ KÄYTTÖOHJEESTA

Sisällysluettelo
