GEBRUIKSAANWIJZING Lander 2800 Lavor

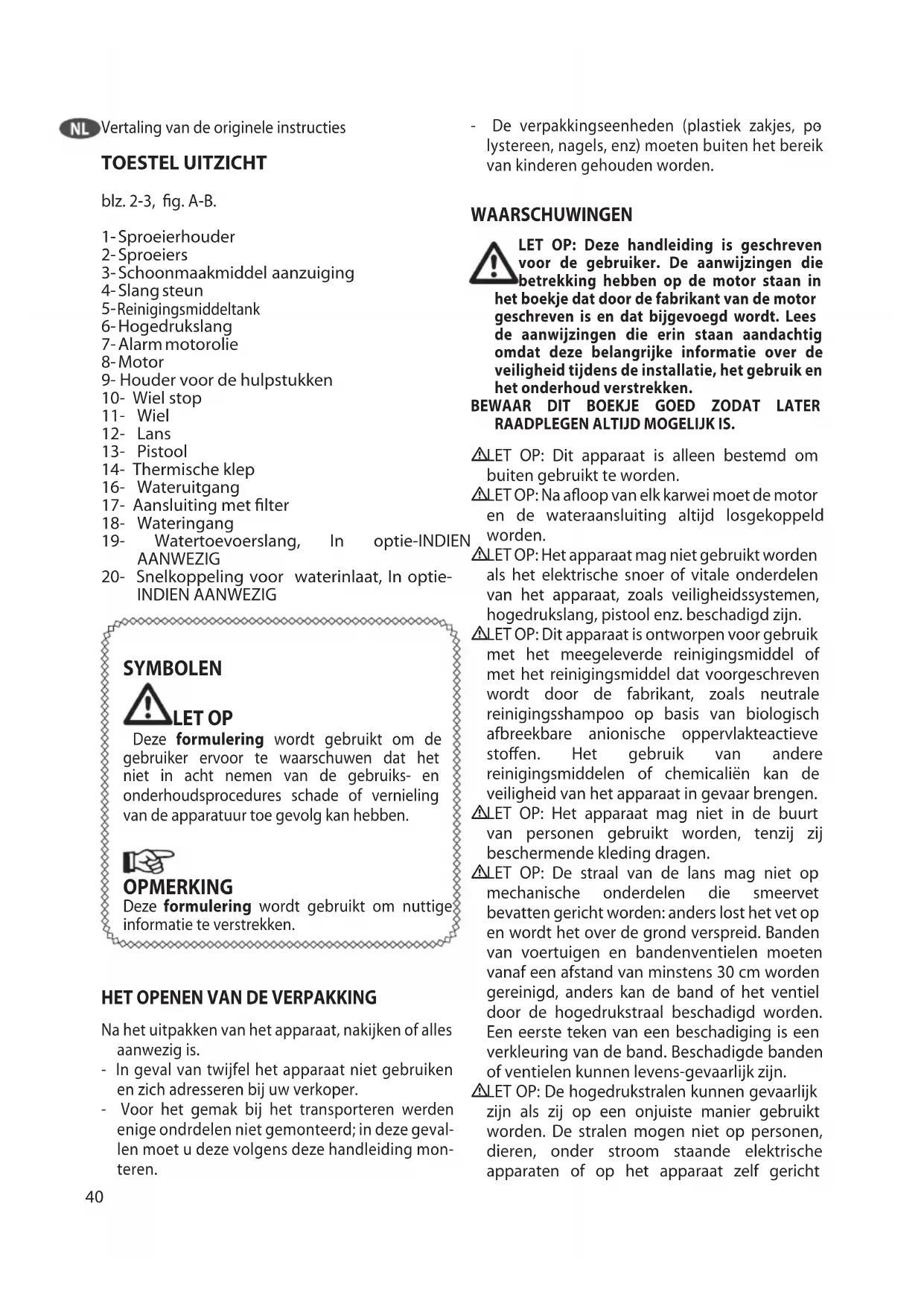

3- Schoonmaakmiddel aanzuiging

9- Houder voor de hulpstukken

17- Aansluiting met filter

19- Watertoevoerslang, In optie-INDIEN

20- Snelkoppeling voor waterinlaat, In optie-

INDIEN AANWEZIG SYMBOLEN LET OP Deze formulering wordt gebruikt om de gebruiker ervoor te waarschuwen dat het niet in acht nemen van de gebruiks- en onderhoudsprocedures schade of vernieling van de apparatuur toe gevolg kan hebben. OPMERKING Deze formulering wordt gebruikt om nuttige informatie te verstrekken.

HET OPENEN VAN DE VERPAKKING

Na het uitpakken van het apparaat, nakijken of alles aanwezig is. - In geval van twijfel het apparaat niet gebruiken en zich adresseren bij uw verkoper. - Voor het gemak bij het transporteren werden enige ondrdelen niet gemonteerd; in deze geval

len moet u deze volgens deze handleiding mon- teren. - De verpakkingseenheden (plastiek zakjes, po

lystereen, nagels, enz) moeten buiten het bereik van kinderen gehouden worden. WAARSCHUWINGEN LET OP: Deze handleiding is geschreven voor de gebruiker. De aanwijzingen die betrekking hebben op de motor staan in het boekje dat door de fabrikant van de motor geschreven is en dat bijgevoegd wordt. Lees de aanwijzingen die erin staan aandachtig omdat deze belangrijke informatie over de veiligheid tijdens de installatie, het gebruik en het onderhoud verstrekken.

LET OP: Dit apparaat is alleen bestemd om buiten gebruikt te worden.

LET OP: Na afloop van elk karwei moet de motor en de wateraansluiting altijd losgekoppeld worden.

LET OP: Het apparaat mag niet gebruikt worden als het elektrische snoer of vitale onderdelen van het apparaat, zoals veiligheidssystemen, hogedrukslang, pistool enz. beschadigd zijn.

LET OP: Dit apparaat is ontworpen voor gebruik met het meegeleverde reinigingsmiddel of met het reinigingsmiddel dat voorgeschreven wordt door de fabrikant, zoals neutrale reinigingsshampoo op basis van biologisch afbreekbare anionische oppervlakteactieve stoffen. Het gebruik van andere reinigingsmiddelen of chemicaliën kan de veiligheid van het apparaat in gevaar brengen.

LET OP: Het apparaat mag niet in de buurt van personen gebruikt worden, tenzij zij beschermende kleding dragen.

LET OP: De straal van de lans mag niet op mechanische onderdelen die smeervet bevatten gericht worden: anders lost het vet op en wordt het over de grond verspreid. Banden van voertuigen en bandenventielen moeten vanaf een afstand van minstens 30 cm worden gereinigd, anders kan de band of het ventiel door de hogedrukstraal beschadigd worden. Een eerste teken van een beschadiging is een verkleuring van de band. Beschadigde banden of ventielen kunnen levens-gevaarlijk zijn.

LET OP: De hogedrukstralen kunnen gevaarlijk zijn als zij op een onjuiste manier gebruikt worden. De stralen mogen niet op personen, dieren, onder stroom staande elektrische apparaten of op het apparaat zelf gericht41 worden.

LET OP: De slangen, de hulpstukken en de hogedrukaansluitingen zijn belangrijk voor de veiligheid van het apparaat. Er mogen uitsluitend slangen, hulpstukken en aansluitingen die door de fabrikant voorgeschreven worden gebruikt worden (het is zeer belangrijk om ervoor te zorgen dat deze onderdelen in goede staat blijven door onjuist gebruik ervan te vermijden en ze tegen knikken, stoten en schuren te beschermen).

LET OP: Het pistool is uitgerust met een veiligheidspal. Telkens als het gebruik van het apparaat onderbroken wordt is het belangrijk dat de veiligheidspal ingeschakeld wordt om per ongeluk opendraaien van het pistool te voorkomen. - Men mag de straal niet op zichzelf of op andere personen richten om de kleding of de schoenen te reinigen. - Men mag het apparaat niet door kinderen of door personen die er geen verstand van hebben laten gebruiken. - Veiligheidssystemen: Pistool uitgerust met veiligheidspal, pomp met bypassklep of stopsysteem. - De veiligheidsknop op het pistool dient niet om de hendel tijdens de werking vast te zetten maar om het per ongeluk opendraaien ervan te voorkomen.

LET OP: Apparaten zonder A.S.S. – Automatic Stop System: Deze apparaten mogen, als het pistool losgelaten is, niet langer dan 2 minuten in werking blijven. De temperatuur van het terugstromende water neemt aanzienlijk toe en veroorzaakt ernstige schade aan de pomp.

LET OP: Het apparaat moet helemaal uitgezet worden (hoofdschakelaar op OFF) telkens als het apparaat onbeheerd achtergelaten wordt.

LET OP: Elk apparaat wordt in zijn gebruikstoestand getest, het is dus normaal dat er enkele druppels water aan de binnenkant ervan achterblijven.

LET OP: Apparaat met vloeistof onder druk. Houd het pistool stevig vast om reactiekracht te voorkomen. Gebruik alleen de hogedruksproeier die bij het apparaat geleverd wordt.

LET OP: De hogedrukslang is zodanig ontworpen en gemaakt dat hij bestand is tegen hoge druk. Om de slang niet te beschadigen moet er erg voorzichtig mee omgegaan worden. Verkeerd gebruik kan schade of vroegtijdige breuk tot gevolg hebben en leiden tot verlies van het recht op garantie.

16 LET OP: Dit apparaat is niet bestemd om gebruik te worden door personen (inclusief kinderen) met beperkte lichamelijke, sensoriële of geestelijke vermogens of die geen ervaring of kennis van het apparaat hebben, tenzij ze voor het gebruik instructies ontvangen hebben of ze bijgestaan worden door een persoon die verantwoordelijk is voor hun veiligheid.

17 LET OP: Kinderen moeten in de gaten gehouden worden om er zeker van te zijn dat ze niet met het apparaat zullen spelen.

LET OP: Gebruik de hogedrukreiniger pas als de hogedrukslang volledig uitgerold is.

LET OP: Pas tijdens het op- en afrollen van de slang op dat de hogedrukreiniger niet kantelt.

LET OP: Als u de slang af- of oprolt moet de machine uitgeschakeld zijn en moet de slang drukloos zijn (apparaat uitschakelen).

LET OP: Het gebruik van gehoorbeschermers wordt geadviseerd.

LET OP: Gebruik toepassingen die door verbrandingsmotoren aangedreven worden niet in gesloten ruimten behalve indien er geschikte ventilatie aanwezig is zoals bepaald door de landelijke arbeidsinstanties.

LET OP: Controleer of er zich geen uitstoot van uitlaatgassen in de buurt van luchtinlaatopeningen bevindt.

DE WERKING VAN DE MACHINE

De machine is door zijn eenvoud en grote gebruiksgemak uitstekend te gebruiken in de vrije tijd. De technologie die voor deze machine gebruikt wordt garandeerd een grote betrouwbaarheid en een lange levensduur. De machine mag onder geen beding gebruikt worden in ruimter met explosiegevaar. De werktemperatuur dient tussen +5° en +50° te zijn. De behuizing is voor eenvouding gebruik en transport ontwikkeld; hij beschikt over een handgreep en heeft geen hoeken noch opstaande delen. De machine is uitgerust met een lans en eenvoudig te bedienen pistool voor een optimale werkhouding, de maten en vormen zijn gemaaktt volgens de geldende veiligheidsvooschriften. Er mogen geen afdekkingen of veranderingen op of aan de lans of the spuitkop worden gemaakt. De hogedrukreiniger is gemaakt voor gebruik van warm42 zuur of produkten met teveel alkaline. Wij adviseren u alleen produkten te gebruiken die getest zijn voor gebruik in dit soort machines.

III. GEBRUIK VAN DE LANS

Afb. 3A Afb.3B Afb. 3C Afb. 3D Afb. 3E Optional: De hogedrukreiniger is uitgerust met verschillende soorten sproeiers: - lage druksproeier (Afb. 3A, “CHEMICAL”): voor het gebruik met reinigingsmiddel of reinigen met lage druk, - 0° sproeier: dunne straal (Afb. 3B) voor bijzonder hardnekkig vuil, - 15° sproeier: waaiervormige straal (Afb. 3C) voor vuil op een groot oppervlak, In optie (Optional) - 25° sproeier: waaiervormige straal (Afb. 3D) voor vuil op een groot oppervlak, In optie (Optional) - 40° sproeier: waaiervormige straal (Afb. 3E) voor vuil op een groot oppervlak.

IV. MACHINE UITGEVOERD MET THERMISCHE KLEP

Dit onderdeel regelt automatisch de by-pass door het afsluiten van de watertoevoer zodra het bijna een temperatuur bereikt van 60°C.

LET OP: Machines die niet uitgevoed zijn met deze optie mogen niet langer dan 2 minuten met gesloten pistoolgreep draaien. Dit is omdat het watertemperatuur anders te hoog oploopt en daardoor grote schade aan de pomp kan veroorzaken. MONTAGE Bekijk de hieronder afgebeelde reeks foto’s (blz. 3, Afb.C)

AANWIJZINGEN VOOR DE WERKING

LET OP! Start de motor niet met een te hoog of te laag oliepeil omdat de motor hierdoor beschadigd kan worden. Lees voor eventuele vragen over de motor de handleiding die bij de machine inbegre

LET OP! Het motor is niet voorzien van olie. Alvo- rens de motor te starten moet het carter eerst met olie gevuld worden.

LET OP! Vóór het pump start, u moet verzekerd word dat het olie niveau correct is.

LET OP! Als het de eerste keer is dat u de machine gebruikt of als u de machine na lange tijd weer ge

bruikt is het nodig de aanzuigslang door te laten lopen zodat zekere vuilresten en luchtbellen verwij

derd kunnen worden zodat de straalpijp van de lans en koud water met een maximale temperatuur van 40 graden; een hogere temperatuur kan leiden tot schade aan de pomp. Het inkomende water mag noch vervuild, zandhoudend, of met chemische middelen belast zijn, waardoor het funktioneren en de levensduur van de machine in gevaar kan komen. De machine wordt gebruikt voor het reinigen van rolluiken, vloersteen, auto‘s campers, enz.: doeleinden van die aard waarbij waterdruk gewenst is voor het verwijderen van vuiligheid. Met de nodige hulpstukken kan het apparaat gebruikt worden voor opbrengen van schuim, zandstralen en wassen met de roterende borstel die op de pistool aangebracht moet worden.

LET OP: De hogedrukreiniger moet op een vlakke ondrgrond in horizontale positie opgesteld worden.

LET OP: Bij ieder gebruik van de machine wordt de juiste lichaamshouding aanbevolen; de ene hand aan het pistool en de andere aan de lans.

LET OP: De waterstraal mag nooit op machines gericht worden.

I. VEILIGHEIDSVOORSCHRIFTEN VOOR HET PISTOOL

Ledre keer als u de machine stopt moet de veiligheidsvergrendeling gebruikt worden om eventuele ongewenste ingebruikname te vermijden (Afb. 1).

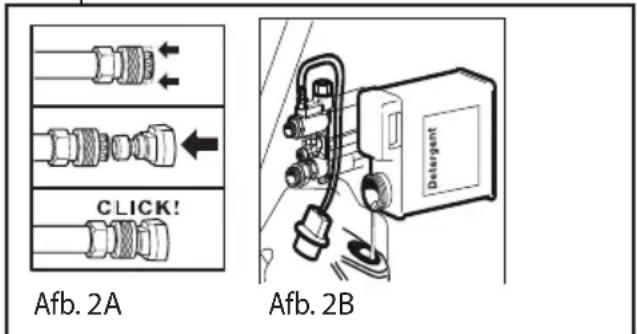

Steek de sproeier CHEMICAL in de lans ( Afb. 2A). Dompel de slang met filter in het detergent ( Afb. 2B). Als u de machine start, is het toevoegen van schoonmaakmiddel in het water automatisch als het water passeert. Afb.

LET OP: Maak alleen gebruik van vloeibaar schoonmaakmiddel, gebruik absoluut geen43 niet verstopt raakt.

LET OP! Vul de tank met loodvrije benzine. Gebruik geen loodhoudende benzine.

WATERTOEVOER Hydraulische aansluiting - Extra veiligheidsinformatie LET OP: (SYMBOL) De apparat niet mag al- leen dan rechtstreeks op het openbare drink- waterleidingnet worden aangesloten er in de toevoerleiding

• LET OP: Het water dat door de anti-reflux systemen gelopen is, is niet langer drinkbaar. BELANGRIJK! Zuig uitsluitend gefilterd of schoon water op. De waterkraan moet een wa

tertoevoer garanderen die tenminste dubbel is aan de capaciteit van de pomp. - Minimum wateropbrengst: 15 l/min. - Maximum temperatuur van het inlaatwater: 40°C. - Maximale waterdruk toevoer: 1 MPa. De hogedrukreiniger moet zo dicht mogelijk bij het waterleidingnet worden geplaatst. Watertoevoer via de waterleiding

• Sluit een toevoerslang (niet meegeleverd) aan op de wateraansluiting van het apparaat en aan de watertoevoer.

• Open de watertoevoer. De hogedrukreiniger mag alleen dan rechtstreeks op het openbare drinkwaterleidingnet worden aangesloten als er in de toevoerleiding een terugstroomklep met afvoer overeenkomstig de geldende normen is geïnstalleerd. Verzeker u ervan dat de binnendiameter van de slang tenminste 13mm is en dat hij verstevigd is. Watertoevoer uit een open reservoir

• Schroef het koppelstuk voor de watertoevoer los.

• Schroef een zuigslang met filter (niet meegeleverd) aan de wateraansluiting van het apparaat vast.

• Hang het filter in het reservoir.

• Ontlucht het apparaat voor gebruik.

Schroef de hogedrukleiding van de

hogedrukaansluiting van het apparaat los.

Schakel het apparaat in en laat het zolang lopen tot het water zonder bellen uit de hogedrukaansluiting komt.

Schakel het apparaat uit en schroef de hogedrukslang weer vast. Het niet in acht nemen van bovengenoemde omstandigheden heeft ernstige mechanische schade aan de pomp tot gevolg of leidt tot verlies van het recht op garantie.

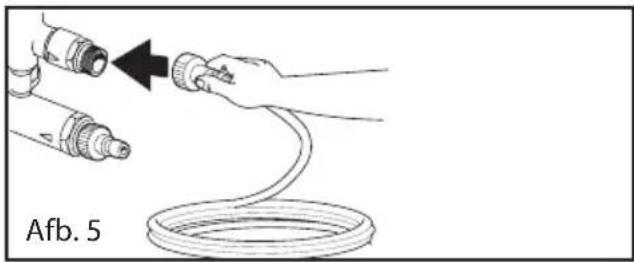

1. Sluit de hogedrukslang aan op de hogedrukuitlaat

van de machine (Afb. 5). Afb. 5

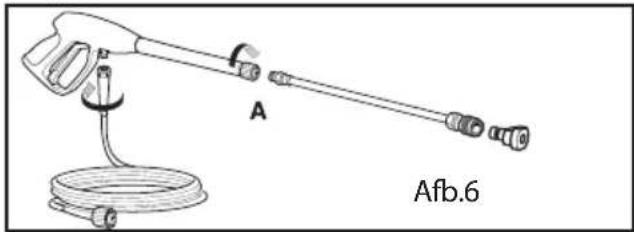

2. De hogedrukslang op het pistool aansluiten. Steek

het hulpstuk in het verlengstuk van het pistool waarbij u de kracht van de veer te boven moet komen en het hulpstuk moet draaien totdat het vastzit (Afb. 6). Steek de sproeier (Afb. 2A). Afb.6

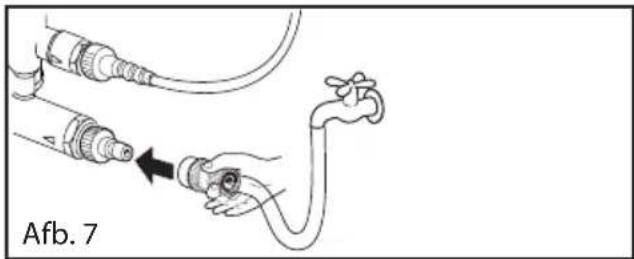

3. Sluit de watertoevoerslang aan op de inlaat van de

pomp (max. druk: 10 bar; max. temperatuur: 40° C) (Afb. 7). Afb. 7

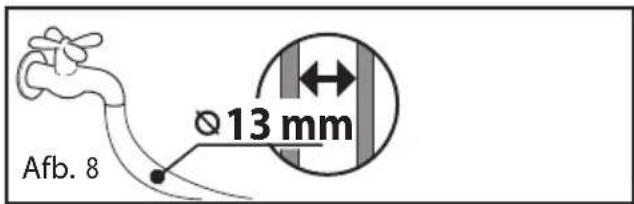

4. Sluit de koudwatertoevoerslang aan en draai de

kraan helemaal open (Afb. 8). Afb.

5. Druk het hendeltje op het pistool in om de lucht die

in de pomp zit te laten ontsnappen en wacht totdat er een constante straal water uit de sproeier komt (Afb. 9).44 Chokehendel Afb. 14 OPEN

LET OP: Deze machine mag niet meer dan twee minuten stationair draaien. De machine moet binnen twee minuten uitgeschakeld worden

In geval van nood moet u de motorschakelaar op “OFF” zetten om de motor te stoppen. Met het oog daarop moet u het volgende doen:

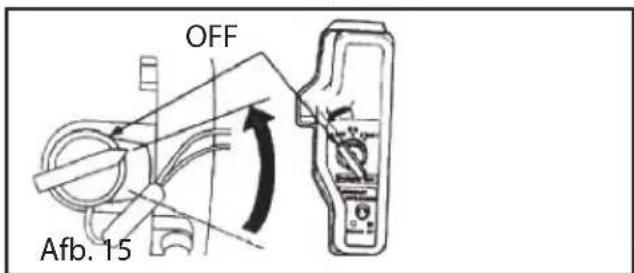

1. Zet de motorschakelaar op OFF (Afb. 15).

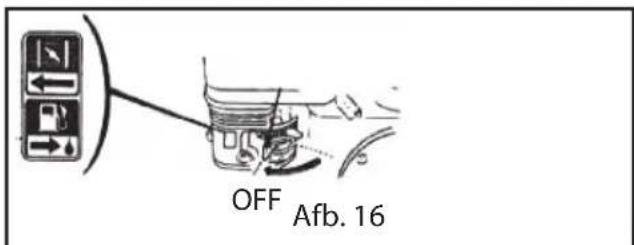

LET OP: Na afloop van het werk moet u het apparaat uitzetten.

LET OP: Als de machine stilstaat, altijd de hogedrukslang leeg laten lopen, door het pistool te openen. ONDERHOUD

LET OP: Alvorens enig ondrhoud op de machine uit te voeren de druk wegnemen, de watertoevoer verbreken.

Motor: zie “Gebruikershandleiding - benzinemotor”. Hogedrukwaterpomp: Pomp Onderhoud: Wij raden de vervanging van de olie pomp iedere 100 werkuren. Gebruik type olie 80W-90, 65ml.

LET OP! Om ervoor te zorgen dat de motor tijdens de eerste keer starten makkelijker aanslaat moet u het hendeltje ingedrukt houden als u aan de handgreep van de starter trekt

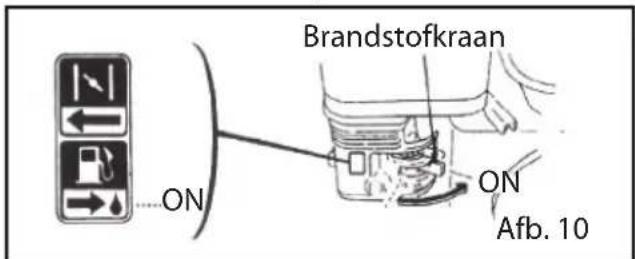

6. Zet de brandstofkraan op ON (Afb. 10).

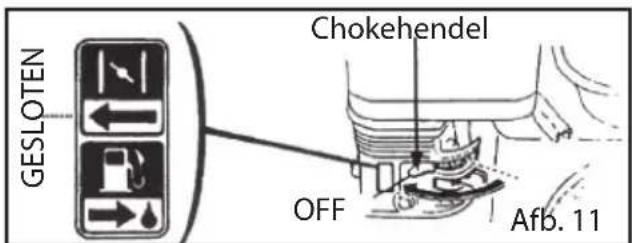

7. Zet de chokehendel op OFF (Afb. 11).

Afb. 11 Chokehendel GESLOTEN OFF OPMERKING Draai de choke niet open als de motor warm is of als de buitentemperatuur hoog is.

8. Start de motor (Afb. 13).

Afb. 13 Handgreep startkoord ON Motorschakelaar a) Zet de startsleutel op ON. b) Trek zachtjes aan de handgreep van het startkoord totdat u weerstand voelt en trek er daarna krachtig aan.

LET OP: Begeleid het teruglopen van de handgreep van het startkoord zachtjes om schade aan de startmotor te voorkomen.

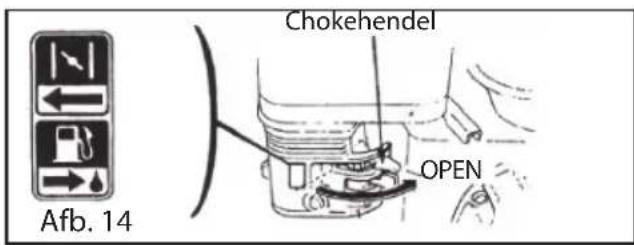

9. Laat de motor warmdraaien en zet de chokehendel

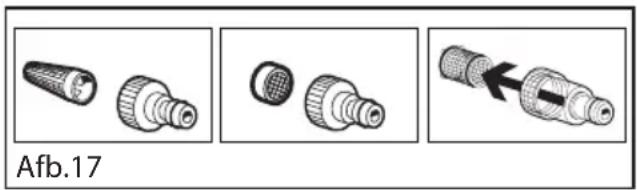

op “OPEN” (Afb.14).45 Controleer regelmatig de filter van de waterinlaat om verstopping te voorkomen (Afb. 17). Afb.17

Als stilstand van de machine voor langere tijd voorzien wordt (langer dan 3 maanden) in ruimten, waar de kans op vorst bestaat, is het aan te bevelen de machine te vullen met een soort van antievries (hetzelfde middel als voor autos gebruikt wordt). Verder, als het apparaat aangezed wordt kan het gebeuren dat de pomp een beetje lekt; dit houdt nadat het apparaat een paar uur in werking is geweest vanzelf op. Een hoeveelheid van max. 10 druppels per minuut is normaal, in geval van grotere lekken moet u zich tot een erkende servicedienst wenden.

REPARATIE - RESERVE ONDERDELEN

Bij eventuele storingen die in de voorliggende gebruiksaanwijzing niet voorkomen, raden wij u aan, u tot onze klantenservice te werden daar zij de noodzakelijke reparaties doorvoeren of de originele reserve onderdelen ter beschikking stellen.

DEMONTEREN VAN DE MACHINE

(WEGGOOIEN) In de hoedanigheid van eigenaar van een elektrisch of elektronisch apparaat wordt het u door de wet (in overeenstemming met de EU richtlijn 2002/96/CE van 27 januari 2003) verboden om dit product of de elektrische/elektronische accessoires hiervan af te danken als vast huishoudelijk afval en bent u verplicht om hem te brengen naar een speciaal verzamelcentrum. Het is mogelijk om het product direct door de dealer te laten afdanken door middel van de aankoop van een nieuw product dat equivalent is aan het af te danken product.

GARANTIE VOORWAARDEN Al onze apparaten zijn onderworpen aan zorgvuldige tests en zijn gedekt voor fabrieksfouten in overeenstemming met de geldende voorschriften (minimaal 12 maanden). De aanvangsdatum van de garantie wordt bepaald door de aankoopdatum. Als uw machine of toebehoor moet hersteld worden, gelieve de kassticket of het factuur bijzetten. Het volgende valt niet onder de garantie: - De bewegende onderdelen die aan slijtage onderhevig zijn. - De rubberen onderdelen, koolborstels, hulpstukken, en optionele hulpstukken. - De garantie dekt geen defecten te wijten aan transport, nalatigheid, - De reiniging van de hoge drukreiniger valt niet onder de garantie, filters, mondstuk, geblokkeerde door de vorming van kalkaanslag, De machine is uitsluitend bestemd voor hobbygebruik en NIET voor PROFESSIONEEL gebruik: de garantie dekt geen ander gebruik dan voor privédoeleinden. WATERSCHEMA

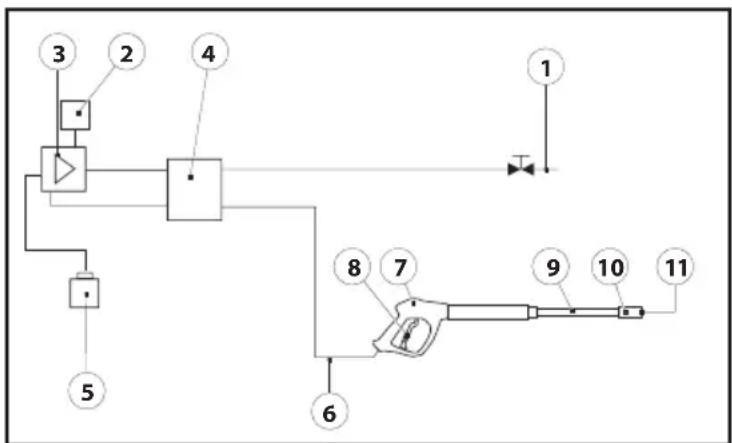

8) Handgreep van het pistool

Motor: zie “Gebruikershandleiding - benzinemotor”. Hogedrukwaterpomp:

ONGEMAK OORZAAK OPLOSSING

De pomp draait maar geeft geen druk Onvoldoende toevoer water Kleppen versleten Lans versleten Reinig de filter Contact op te nemen met een bevoegd servicecentrum Vervang de lans Onregelmatige druk Luchtopzuiging Kleppen vuil of versleten Dichtingsringen versleten Controleer de aansluitingen Contact op te nemen met een bevoegd servicecentrum Contact op te nemen met een bevoegd servicecentrum De pomp lekt Dichtingsringen versleten Contact op te nemen met een bevoegd servicecentrum Wegvallen van de druk Versleten spuitstuk Ventiel vuil of versleten Versleten ventiel pakking Versleten pakking Verstopt filter Spuitstuk wisselen Contact op te nemen met een bevoegd servicecentrum Contact op te nemen met een bevoegd servicecentrum Contact op te nemen met een bevoegd servicecentrum Controller en/of reinig Erg veel geluid Luchtaanzuiging Verleten, verstopte of vuile ventilen Versleten lager Te hoge watertemperatuur Filter bevuild Toevoerleiding controleren Contact op te nemen met een bevoegd servicecentrum Contact op te nemen met een bevoegd servicecentrum Temperatuur tot onder +40 afkoelen Controleren en/of verwisselen Water in de olie Ausluitring (water+olie) versleten Hoge luchtvochtigheid Contact op te nemen met een bevoegd servicecentrum Twee maal vaken olieverversen dan voorgeschreven Water lekken bij bij kop Dichtingsringen versleten Versleten pakkingen Contact op te nemen met een bevoegd servicecentrum Contact op te nemen met een bevoegd servicecentrum Lans geblokkeerd Sproeier vuil Maak de sproeier met de meegeleverde naald schoon47 Tradução das instruções originai

2000/14/EC: De apparatuur wordt gedefinieerd van de n°27 volgens aanhangsel
