Produkttyp	Bensindriven högtryckstvätt
Varumärke	Lavor
Modell	Lander 2800
Användning	Icke professionell (hushållsbruk)
Motor	Blyfri bensin (se motorhandboken)
Högtryckspump	Med oljesmörjning 80W-90, 65 ml
Maximalt arbetstryck	2800 PSI (ca 193 bar)
Minsta vattenflöde	15 L/min
Maximal vattentemperatur vid inloppet	40°C
Maximalt vattentryck vid inlopp	1 MPa (10 bar)
Munstyckstyp	Lågtryck (CHEMICAL) + 0°, 15° (20° och 40° som tillval)
Rengöringsmedelsbehållare	Inbyggd, sug
Högtrycksslang	Ingår, måste monteras
Säkerhetssystem	Pistol med säkerhetsspärr, termisk ventil (by-pass vid 60°C)
Motoroljenivåvarning	Finns
Pumpunderhåll	Oljebyte var 100:e drifttimme
Vatteninloppsfilter	Periodisk rengöring rekommenderas
Garanti	Tillverkningsfel (utom normalt slitage och professionell användning)
Ungefärlig vikt	30 kg (uppskattning)
Mått (L x B x H)	Ca 700 x 550 x 600 mm (uppskattning)

Vanliga frågor - Lander 2800 Lavor

Vilken typ av bensin ska användas till motorn?

Använd blyfri bensin enligt motorhandboken. Använd inte blyad bensin.

Hur startar jag högtryckstvätten Lavor Lander 2800?

Innan start, kontrollera motor- och pumpoljenivån, anslut vattenförsörjningen, öppna kranen, lufta genom att trycka på avtryckaren, stäng luftventilen, sätt bränslekranen i ON, sätt tändningen i ON, dra sedan i startsnöret.

Vilken olja ska användas till pumpen och hur byter man den?

Använd olja 80W-90, 65 ml. Oljebyte sker efter var 100:e drifttimme enligt manualens anvisningar.

Kan man använda andra rengöringsmedel än de som rekommenderas?

Nej, använd endast flytande rengöringsmedel som inte är sura eller starkt alkaliska, företrädesvis de som rekommenderas av Lavor för att undvika skador.

Hur rengör man ett igensatt munstycke?

Använd den medföljande nålen för att rensa munstycket. Ett igensatt munstycke kan minska trycket.

Vad gör man om pumpen går men inte ger tryck?

Kontrollera vatteninloppsfiltret (rengör det), munstycket (byt om det är slitet) samt sug-/tryckventilerna (kontakta auktoriserad service).

Varför startar inte motorn?

Kontrollera att bränslekranen är öppen, tändningen är i ON, luftventilen är stängd för kallstart och att oljenivån är korrekt.

Vilken är den maximala vattentemperaturen vid inloppet?

Den maximala vattentemperaturen vid inloppet är 40°C. För varmt vatten kan skada pumpen.

Hur förvarar man tvätten på vintern eller under en längre period?

Töm pumpen på vatten, cirkulera lämplig frostskyddsvätska och förvara på en torr plats skyddad från frost.

Det läcker vatten från pumpen, är det normalt?

Små läckage (upp till 10 droppar per minut) är normala vid start. Vid större läckage, kontakta auktoriserad service.

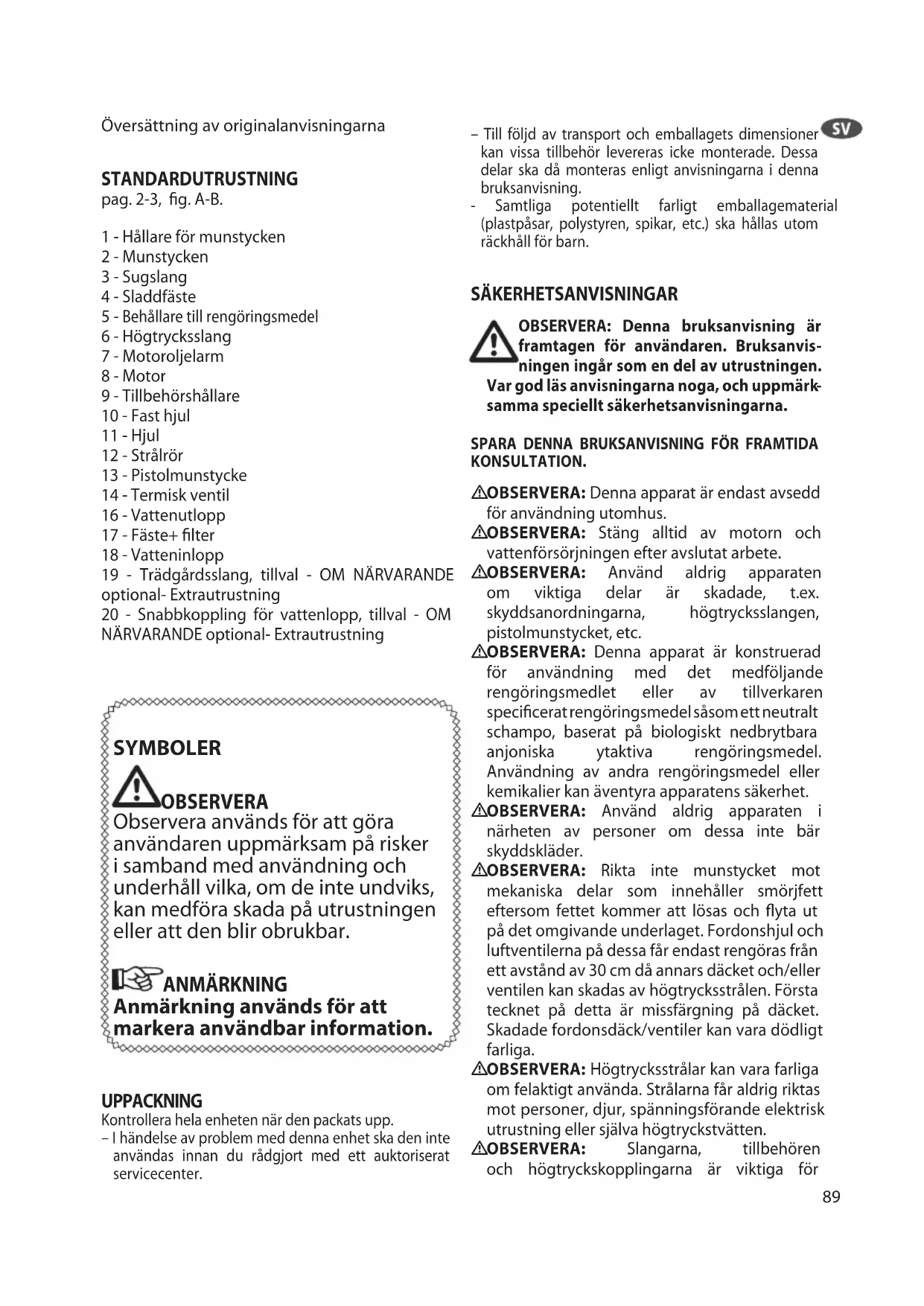

BRUKSANVISNING Lander 2800 Lavor

1 WARNING! Läs noggrant igenom bruksanvisningen innan du använder maskinen.

1 - Hållare för munstycken
2 - Munstycken
3 - Sugslang
4 - Sladdfäste
5 - Behållare till rengöringsmedel
6 - Högtrycksslang
7 - Motoroljelarm
8 - Motor
9 - Tillbehörshållare
10 - Fast hjul
11 - Hjul
12 - Strålrör
13 - Pistolmunstycke
14 - Termisk ventil
16 - Vattenutlopp
17 - Fäste+ filter
18 - Vatteninlopp

19 - Trädgårdsslang, tillval - OM NÄRVARANDE optional- Extrautrustning

20 - Snabbkoppling för vattenlopp, tillval - OM NÄRVARANDE optional- Extrautrustning

SYMBOLER

OBSERVERA

Observera används för att göra användaren uppmärksam på risker i samband med användning och underhåll vilka, om de inte undviks, kan medföra skada på utrustningen eller att den blir obrukbar.

ANMÄRKNING

Anmärkning används för att markera användbar information.

UPPACKNING

Kontrollera hela enheten när den packats upp.

- I händelse av problem med denna enhet ska den inte användas innan du rådgjort med ett auktoriserat servicecenter.

• Till följd av transport och emballagets dimensioner kan vissa tillbehör levereras icke monterade. Dessa delar ska då monteras enligt anvisningarna i denna bruksanvisning.
• Samtliga potentiellt farligt emballagematerial (plastpåsar, polystyren, spikar, etc.) ska hållas utom räckhåll för barn.

SÄKERHETSANVISNINGAR

OBSERVERA: Denna bruksanvisning är framtagen för användaren. Bruksanvisningen ingår som en del av utrustningen.

Var god läs anvisningarna noga, och uppmärksamma speciellt säkerhetsanvisningarna.

SPARA DENNA BRUKSANVISNING FÖR FRAMTIDA KONSULTATION.

⚠OBSERVERA: Denna apparat är endast avsedd för användning utomhus.

⚠OBSERVERA: Stäng alltid av motorn och vattenförsörjningen efter avslutat arbete.

⚠ OBSERVERA: Använd aldrig apparaten om viktiga delar är skadade, t.ex. skyddsanordningarna, högtrycksslangen, pistolmunstycket, etc.

⚠OBSERVERA: Denna apparat är konstruerad för användning med det medföljande rengöringsmedlet eller av tillverkaren specificerat rengöringsmedel såsom ett neutralt schampo, baserat på biologiskt nedbrytbara anjoniska ytaktiva rengöringsmedel. Användning av andra rengöringsmedel eller kemikalier kan äventyra apparatens säkerhet.

⚠ OBSERVERA: Använd aldrig apparaten i närheten av personer om dessa inte bär skyddskläder.

⚠ OBSERVERA: Rikta inte munstycket mot mekaniska delar som innehåller smörjfett eftersom fettet kommer att lösas och flyta ut på det omgivande underlaget. Fordonshjul och luftventilerna på dessa får endast rengöras från ett avständ av 30 cm då annars däcket och/eller ventilen kan skadas av högtrycksstrålen. Första tecknet på detta är missfärgning på däcket. Skadade fordonsdäck/ventiler kan vara dödligt farliga.

⚠ OBSERVERA: Högtrycksstrålar kan vara farliga om felaktigt använda. Strålarna får aldrig riktas mot personer, djur, spänningsförande elektrisk utrustning eller själva högtryckstvätten.

⚠OBSERVERA: Slangarna, tillbehören och högtryckskopplingarna är viktiga för

SV

apparatens säkerhet. Använd endast av tillverkaren rekommenderade slangar, tillbehör och kopplingar (det är ytterst viktigt att skydda dessa komponenter från skada genom att undvika felaktig användning och att skydda dem från böjar, slag och repor).

⚠ OBSERVERA: Pistolmunstycket är försett med en säkerhetsspärr. När arbetet med maskinen avbryts är det viktigt att spärra avtryckaren för att undvika oavsiktlig aktivering av strålen.

- Rikta aldrig strålen mot dig själv eller andra personer för att rengöra kläder eller fotbeklädnad.

- Tillåt aldrig barn eller icke utbildade personer att använda apparaten.

- Skyddsanordningar: pistolmunstycket med säkerhetsspärr. Pump med överströmningsventil.

- Säkerhetsknappen på pistolmunstycket är inte avsedd för att låsa avtryckaren under användning för att förhindra oavsiktlig sprutning.

⚠ OBSERVERA: Apparater som inte är försedda med A.S.S. – Automatiskt StoppSystem: får inte köras i mer än 2 minuter utan intryckt avtryckare. Det cirkulerande vattnet värms upp och kan förorsaka svåra skador på pumpen.

⚠ OBSERVERA: Stäng av apparaten helt (huvudströmbrytaren i läge FRÅN) när den lämnas utan uppsikt.

⚠ OBSERVERA: Varje maskin provas i arbetande förhållande varför några få vattendroppar kan stå kvar i maskinen.

⚠ OBSERVERA: Apparat med vätska under tryck. Håll pistolmunstycket i ett stadigt grepp, och var beredd på att rekylen. Använd endast det med apparaten levererade högtrycksmunstycket.

⚠OBSERVERA: Högtrycksslangen är konstruerad och tillverkad för att motstå höga tryck. Den måste hanteras försiktigt för att undvika att skadas. Missbruk kan leda till tidig bristning eller skada och medföra att garantin förverkas.

⚠ OBSERVERA: Denna apparat är inte avsedd att användas av personer (inklusive barn) med nedsatt fysik, sensoriskt eller mentalt handikapp, ej heller av personer som saknar nödvändig erfarenhet och kunskap, utom i sådana fall då de erhållit vägledning eller instruktion i apparatens handhavande från en person som ansvarar för deras säkerhet.

⚠ OBSERVERA: Barn skall hållas under uppsikt för att säkerställa att de inte leker med apparaten.

⚠OBSERVERA: Starta aldrig högtryckstvätten

utan att först dra ut högtrycksslangen helt.

⚠OBSERVERA: Säkerställ att inte välta högtryckstvätten när slangen lindas av och på.

⚠ OBSERVERA: Innan slangen lindas av eller på ska maskinen stängas av och trycket i slangen släppas ut.

⚠ OBSERVERA: Risk för brännskador från motorns avgasrör. VIDRÖR ELLER LÄT INTE SLANGEN KOMMA I KONTAKT MED MOTORNS AVGASRÖR.

⚠OBSERVERA: Vi rekommenderar användning av hörselskydd.

⚠OBSERVERA:Körinteförbränningsmotordrivna apparater inomhus om tillräcklig ventilation inte godkänts av nationell arbetsmyndighet.

⚠OBSERVERA: Säkerställ att avgaserna inte är i närheten av luftintag.

LÄMPLIG ANVÄNDNING AV MASKINEN

Maskinens prestanda och enkla handhavande gör den lämplig för icke yrkesmässig användning. Strukturella teknologier har studerats för att säkerställa höga till-förlitlighets- och säkerhetsnivåer liksom lång livslängd. Det är absolut förbjudet att använda maskinen i potentiellt explosiva miljöer eller områden. Arbetstemperaturen måste ligga mellan +5°C och +50°C. Höljets form har studerats för att erbjuda maximal bekvämlighet vid transport med lämpligt handtag utan utskjutande och farliga hörn. Maskinen levereras med ett strålrör med pistolmunstycke, försett med ett handtag för att tillhan-dahålla praktisk arbetsställning. Handtagets utformning och dimensioner överensstämmer med gällande säkerhetsnormer. Det är förbjudet att anbringa skydd eller modifieringar på strålröret eller tvättmunstyckena. Högtryckstvätten är lämplig för tvättning med kallt el-ler varmt vatten med en högsta temperatur av 40°C. Högre temperaturer kan skada pumpen. Vattnet du använder för maskinen måste vara fritt från smuts, sand och frätande kemikalier för att inte äventyra utrustning-ens funktion och långa livslängd. Maskinen används för tvätt av rulljalusier, huvuddörrar, kakel, bilar, husvagnar, etc. där vattentryck erfordras för att avlägsna smutsen. Med lämpliga tillbehör (tillval) kan den användas för skumning och sandblästring och för tvätt med en roterande borste som tillsats på pistolmunstycket.

KORREKT ANVÄNDNING AV MASKINEN

⚠ OBSERVERA: Högtryckstvätten ska placeras på säkert och stabilt underlag och i horisontalt läge.

⚠OBSERVERA: Vi föreslår att pistolmunstycket hålls med ena handen och strålröret med andra handen.

⚠ OBSERVERA: Vattenstrålen får aldrig riktas mot ma- skinen.

I. PISTOLMUNSTYCKETS SÄKERHETSANORDNING

När du stoppar maskinen måste säkerhetsspärren, placerad på pistolmunstycket, aktiveras för att undvika oavsiktliga öppningar (Fig. 1).

II. SUGNING AV RENGÖRINGSMEDEL

För in KEMIKALIE-munstycket i strålröret (Fig. 2A). För ner sugslangen med filtret i rengöringsmedlets behållare (Fig. 2B). När maskinen startas kommer inblandning av rengöringsmedel att ske automatiskt när vatten strömmar förbi.

⚠ OBSERVERA: Använd endast flytande rengöringsmedel. Använd absolut inte syra eller alltför alkaliska produkter.

Vi föreslår att du använder våra produkter vilka har studeras för användning med högtryckstvättar.

III. ATT ANVÄNDA STRÅLRÖRET

Högtryckstvätten levereras med fem olika munstycken:

- Lågtrycksmunstycke (Fig. 3A, "KEMIKALIE"): för användning med lösningsmedel eller rengöring med försumbart tryck,

- 0° munstycke: rak stråle (Fig. 3B) för speciellt hårt sittande smuts,

- 15° munstycke: platt stråle (Fig. 3C) för smuts på större ytor,

Optional valfritt - 25° munstycke: platt stråle (Fig. 3D) för smuts på större ytor,

Optional valfritt - 40° munstycke: platt stråle (Fig. 3E) för smuts på större ytor.

IV. APPARATER MED TERMISK VENTIL

Denna anordning möjliggör för maskinens förbiledningsanordning att arbeta med automatiskt vattenutlopp om vattnets och kylanordningarnas temperatur när 60°C.

SV

⚠ OBSERVERA: apparater som inte är försedda med detta utlopp får inte köras i mer än 2 minuter med stängd avtryckare. Det cirkulerande vattnets temperatur höjs avsevärt vilket kan förorsaka svåra skador på pumpen.

MONTERING

⚠ OBSERVERA: Kör inte maskinen med hög eller låg oljenivå eftersom detta kan skada motorn. Om du har frågor angående motorn, var god se den medföl jande bruksanvisningen för motorn.
⚠ OBSERVERA: Motorn levereras utan olja. Motorn måste fyllas med olja innan den startas.
⚠ OBSERVERA: Kontrollera oljenivån i pumpen innan den startas.
⚠ OBSERVERA: Om det är första gången du använder maskinen, eller om du inte kört maskinen under en längre tidsperiod, måste sugslangen anslutas några minuter för att låta eventuella föroreningar spolas ut så att munstycket inte blockeras.
⚠ OBSERVERÄ: Använd endast blyfri bensin. Använd inte blyad bensin.

I. FÖRBEREDELSER

VATTENFÖRSÖRJNING

Vattenförsörjningens anslutning – Ytterligare säkerhetsanvisningar

OBSERVERA: (symbol) maskinen är inte lämplig för anslutning till dricksvattenledningen.

⚠ OBSERVERA: Vatten som strömmat tillbaka genom backströmningsventiler anses vara icke drickbart.

⚠ OBSERVERA: – Fara! Endast rent och filtrerat vatten ska användas som vattenförsörjning. Vattentillförseln ska vara minst två gånger pumpens kapacitet.

- Lägsta leveranskapacitet: 15 l/minut

- Högsta vattentemperatur vid inloppet: 40°C

- Högsta vattentryck vid inloppet: 10 Bar, 1 MPa

Var god placera filtret så nära vattenförsörjningen som möjligt.

Vattenförsörjning från vattenledningen

- Anslut en leveransslang (medföljder inte) till enhetens vatteninlopp och till vattenförsörjningen.

SV

Öppna vattenförsörjningen.

- Filtret kan endast anslutas direkt till dricksvattenförsörjningen om leveransslangen är försedd med en backströmningsventil enligt gällande bestämmelser.

- Säkerställ att slangens innerdiameter är minst 13 mm och att den är armerad.

Vattenförsörjning från en öppen behållare

- Skruva bort kopplingen från vatteninloppet.

- Häng filtret i behållaren.

- Avlufta enheten innan den startas.

- Skruva bort högtrycksslangen från enhetens högtrycksutlopp.

- Starta enheten och låt den arbetat tills bubbelfritt vatten strömmar ut ur högtrycksutloppet.

- Stoppa enheten och återanslut högstrycksslangen.

Underlåtenhet att följa ovanstående anvisningar leder till svåra mekaniska skador på pumpen och gör garantin ogiltig.

1. Anslut högstrycksslangen till enhetens högtrycksutlopp (Fig. 5).

1. Anslut högstrycksslangen till sprutpistolen. Montera önskad strålrör på förlängningen. Tryck in mot fjädertrycket och vrid till låst läge (Fig. 6). Montera mustycket (Fig. 2a).

1. Anslut trädgårdsslangen på enhetens vatteninlopp (max 10 bar, max temperatur 40°C) (Fig. 7).

1. Anslut trädgårdsslangen till kallvattenkällan och öppna kranen helt (Fig. 8).

1. Tryck in pistolens avtryckare för att släppa ut luften och vänta tills vattnet strömmar ut jämnt ur sprutmunstycket (Fig. 9).

⚠ OBSERVERA: Vi rekommenderar att avtryckaren hålls intryckt när starchandtaget dras ut för att underlätta första uppstartning.

1. Ställ bränsleventilen i läge TILL (ON) (Fig. 10).

1. För chokespaken till läge FRÅN (OFF) (Fig. 11).

ANMÄRKNING: Använd inte choken om motorn är varm eller i hög lufttemperatur.

1. Starta motorn (Fig. 13).

a) Ställ motorströmbrytaren i läge TILL.
b) Dra sakta ut starthandtaget tills du känner ett motstånd, och dra då ut handtaget snabbt.

⚠ OBSERVERA: Återför starchandtaget sakta för att undvika att skada startmekanismen.

1. Varmkör motorn och för chokespaken tillbaka till "ÖPPEN" (Fig. 14).

⚠ OBSERVERA:

Låt inte vattentrycket stå i pumpen mer än 2 minu - ter. Apparaten kan annars felfungera.

II. STOPP

Ställ motorströmbrytaren i läge "FRÅN" för att stoppa motorn i en nödsituation. Stoppa den normalt i följande ordningsföljd:

1. Ställ motorströmbrytaren i läge FRÅN (Fig. 15).

1. Ställ bränsleventilen i läge FRÅN (Fig. 16).

⚠OBSERVERA: Stäng av maskinen efter avslutat arbete.
⚠ OBSERVERA: Släpp alltid ut trycket i högtrycksslangen genom att trycka in pistolens avtryckare när motorn stängs av.

UNDERHÅLL

⚠ OBSERVERA: Utjämna trycket och koppla bort vattenförsörjningen innan underhåll på högtryckstvätten påbörjas..

I. SMÖRJNING

Motor: se "bruksanvisning – allmän bensinmotor".

Högtrycks vattenpump: Underhåll av pump:

Vi rekommenderar att byta pumpoljan varje 100:e driftstimme.

Använd olja typ 80W-90, 65 ml.

II. KONTROLL AV VATTENSUGFILTER

Kontrollera regelbundet för att undvika att avlagringar blockerar filtret (Fig. 17).

Om maskinen kommer att förvaras i miljöer där frost kan förekomma, eller om maskinen inte kommer att användas inom mer än 3 månader, föreslår vi att maskinen fylls med frostskyddsmedel (liknande det som används för bilar) innan den ställs undan till förvaring.

Vidare kan små läckage förekomma när maskinen åter tas i bruk. Läckagen försvinner efter några få timmars drift. Upp till 10 droppar per minut är acceptabelt. Kontakta ett auktoriserat servicecenter i händelse av större läckage.

REPARATION - RESERVDELAR

I händelse av problem som inte beskrivs i denna bruksanvisning eller skada på maskinen föreslår vi att du låter ett auktoriserat servicecenter utföra reparation eller byte av originalreservdelar.

DEMONTERING AV MASKINEN

Bortskaffning av uttjänt elektrisk och elektronisk utrustning (WEEE).

'Innebörden av symbolen med den överkorsade soptunnan:

Bortskaffa inte elektriska apparater tillsammans med hushållssopor men lämna in dem på insamlingsplatser. Kontakta den lokala myndigheten för information om närmaste insamlingsplats. Om elektriska apparater kastas i soptippar kan farliga ämnen läcka ner i grundvattnet och komma in i näringskedjan vilket är skadligt för hälsan och välbefinnandet. Återförsäljaren är enligt lag skyldig att kostnadsfritt omhänderta och bortskaffa gamla apparater i samband med köp av nya apparater.

GARANTIVILLKOR

Alla våra maskiner genomgår stränga prov och garanteras fria från tillverkningsfel i enlighet med tillämpliga förordningar. Garantin gäller från inköpsdatum.

Följande ingår inte i garantin:

• Delar som utsätts för normalt slitage.
• Gummidelar, kolfilter och tillbehör och tillvalstillbehör.
• Garantin täcker inte skada till följd av olycka, transportskador, försummelse eller otillräckligt underhåll och felaktig installation. Garantin täcker inte rengöringsarbeten där de aktiva komponenterna kan vara utsatta såsom blockerade munstycken och blockerade filter till följd av kalksten.

Högtryckstvätten är avsedd för användning i hemmiljö och för hobbyändamål: garantin täcker inte annan användning.

VATTENSCHEMA

1) Vattenförsörjning
2) Termisk ventil
3) Högtrycks vattenpump
4) Intern överströmningsventil

5) Behållare för rengöringsmedel
6) Högtrycksslang
7) Pistolmunstycke
8) Pistolmunstyckets avtryckare
9) Strålrör
10) Fäste för munstycke
11) Munstycke

FELSÖKNING

Motor: se "bruksanvisning – allmän bensinmotor".

Högtrycks vattenpump:

FEL ORSAK ÅTGÄRD
1-Pumpen när inte det erforderliga trycket	Inloppsfiltret för vatten är blockerat. Sug-/utloppsventilerna är blockerade eller utslitna.Strålrörets munstycke är felaktigt eller slitet.	Rengör inloppsfiltret för vatten.Kontakta ett auktoriserat servicecenter.Kontrollera och/eller byt.
2-Fluktuerande tryck Pumpen	pen suger luft.Ventilerna är smutsiga, utslitna eller har fastnat.Utsliten tätning.	Kontrollera att anslutningar och låsringar är fastdragna.Kontakta ett auktoriserat servicecenter.Kontakta ett auktoriserat servicecenter.
3-Vattenläckage från pumpen	Utsliten tätning Kontakta ett auktoriserat servicecenter	serat servicecenter
4-Tryckförlust Munstycket	är utslitet.Ventilerna är smutsiga eller blockerade.Justeringsventilens tätning är utsliten.Tätningarna är utslitna.Smutsigt filter.	Byt munstycket.Kontakta ett auktoriserat servicecenter.Kontakta ett auktoriserat servicecenter.Kontakta ett auktoriserat servicecenter.Kontrollera och/eller rengör.
5-Buller Luftintagsventilen	är utsliten, smutsig eller blockerad.Lagren är utslitna.Extrem vattentemperatur.Smutsigt filter.	Kontrollera inloppsrören.Kontakta ett auktoriserat servicecenter.Kontakta ett auktoriserat servicecenter.Sänk temperaturen till under 40°C.Kontrollera och rengör.
6-Vatten i oljan O-ringarna	(vatten och olja) är utslitna.Hög luftfuktighet.	Kontakta ett auktoriserat servicecenter.Byt olja vid halva föreslagna intervall.
7-Vatten läcker från huvudet	Tätningarna är utslitna.O-ringarnas tätningssystem är utslitet.	Kontakta ett auktoriserat servicecenter.Kontakta ett auktoriserat servicecenter.
8-Strålröret blockerat	Munstycket är smutsigt.	Rengör mustycket med den medföljande nälen.

SV Den ljudeffektnivån uppmätta

SV Garanterad ljudeffektnivå
