MANUALE UTENTE Lander 2800 Lavor

sid. 109 NO ATTENZIONE: leggere le istruzioni prima dell’ utilizzo.

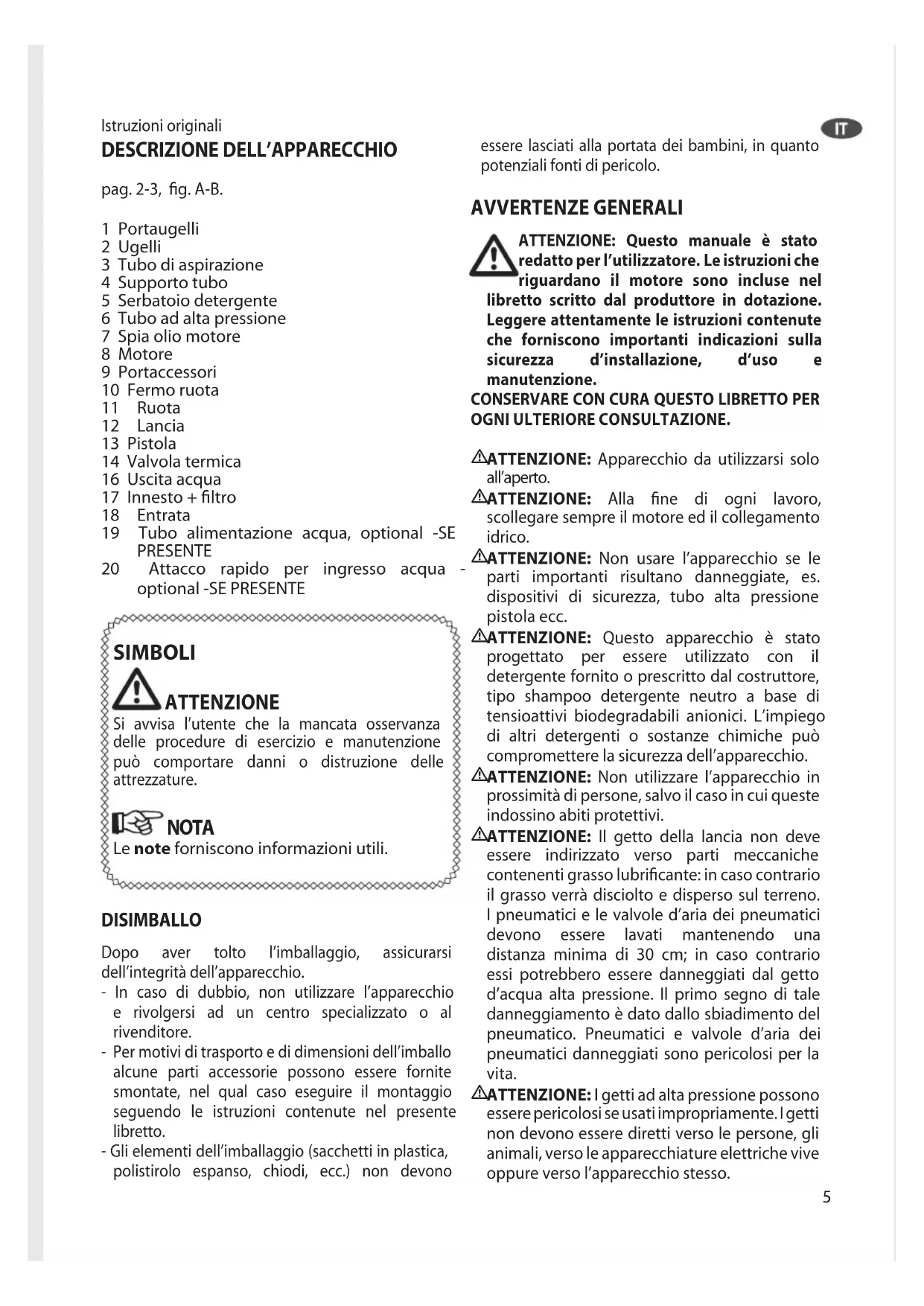

pag. 2-3, fig. A-B. 1 Portaugelli 2 Ugelli 3 Tubo di aspirazione 4 Supporto tubo 5 Serbatoio detergente 6 Tubo ad alta pressione 7 Spia olio motore 8 Motore 9 Portaccessori 10 Fermo ruota 11 Ruota 12 Lancia 13 Pistola 14 Valvola termica 16 Uscita acqua 17 Innesto + filtro 18 Entrata 19 Tubo alimentazione acqua, optional -SE PRESENTE 20 Attacco rapido per ingresso acqua - optional -SE PRESENTE SIMBOLI ATTENZIONE Si avvisa l’utente che la mancata osservanza delle procedure di esercizio e manutenzione può comportare danni o distruzione delle attrezzature. NOTA Le note forniscono informazioni utili. DISIMBALLO Dopo aver tolto l’imballaggio, assicurarsi dell’integrità dell’apparecchio. - In caso di dubbio, non utilizzare l’apparecchio e rivolgersi ad un centro specializzato o al rivenditore. - Per motivi di trasporto e di dimensioni dell’imballo alcune parti accessorie possono essere fornite smontate, nel qual caso eseguire il montaggio seguendo le istruzioni contenute nel presente libretto. - Gli elementi dell’imballaggio (sacchetti in plastica, polistirolo espanso, chiodi, ecc.) non devono essere lasciati alla portata dei bambini, in quanto potenziali fonti di pericolo. AVVERTENZE GENERALI ATTENZIONE: Questo manuale è stato redatto per l’utilizzatore. Le istruzioni che riguardano il motore sono incluse nel libretto scritto dal produttore in dotazione. Leggere attentamente le istruzioni contenute che forniscono importanti indicazioni sulla sicurezza d’installazione, d’uso e manutenzione.

ATTENZIONE: Apparecchio da utilizzarsi solo all’aperto.

ATTENZIONE: Alla fine di ogni lavoro, scollegare sempre il motore ed il collegamento idrico.

ATTENZIONE: Non usare l’apparecchio se le parti importanti risultano danneggiate, es. dispositivi di sicurezza, tubo alta pressione pistola ecc.

ATTENZIONE: Questo apparecchio è stato progettato per essere utilizzato con il detergente fornito o prescritto dal costruttore, tipo shampoo detergente neutro a base di tensioattivi biodegradabili anionici. L’impiego di altri detergenti o sostanze chimiche può compromettere la sicurezza dell’apparecchio.

ATTENZIONE: Non utilizzare l’apparecchio in prossimità di persone, salvo il caso in cui queste indossino abiti protettivi.

ATTENZIONE: Il getto della lancia non deve essere indirizzato verso parti meccaniche contenenti grasso lubrificante: in caso contrario il grasso verrà disciolto e disperso sul terreno. I pneumatici e le valvole d’aria dei pneumatici devono essere lavati mantenendo una distanza minima di 30 cm; in caso contrario essi potrebbero essere danneggiati dal getto d’acqua alta pressione. Il primo segno di tale danneggiamento è dato dallo sbiadimento del pneumatico. Pneumatici e valvole d’aria dei pneumatici danneggiati sono pericolosi per la vita.

ATTENZIONE: I getti ad alta pressione possono essere pericolosi se usati impropriamente. I getti non devono essere diretti verso le persone, gli animali, verso le apparecchiature elettriche vive oppure verso l’apparecchio stesso. Istruzioni originali6

ATTENZIONE: I tubi flessibili, gli accessori e i raccordi per l’alta pressione, sono importanti per la sicurezza dell’apparecchio. Utilizzare solamente tubi flessibili, accessori e raccordi prescritti dal costruttore (è estremamente importante preservare l’integrità di questi componenti evitandone un uso improprio e prevenendoli da pieghe, urti, abrasioni).

ATTENZIONE: La pistola è dotata di un fermo di sicurezza. Ogni qualvolta si interrompe l’uso della macchina è importante azionare il fermo di sicurezza per evitare aperture accidentali. - Non dirigere il getto verso se stessi oppure verso altre persone per pulire abiti o scarpe. - Non permettere che l’apparecchio venga usato da bambini o da personale non addestrato. - Dispositivi di sicurezza: pistola dotata di fermo di sicurezza, pompa dotata di valvola di by pass. - Il pulsante di sicurezza della pistola non serve al bloccaggio della leva durante il funzionamento, ma per evitarne aperture accidentali.

ATTENZIONE: Apparecchi non dotati di A.S.S. – Automatic Stop System: non devono rimanere in funzione per più di 2 minuti a pistola rilasciata. L’acqua riciclata aumenta notevolmente di temperatura provocando gravi danni alla pompa.

ATTENZIONE: Spegnere completamente l’apparecchio (interruttore generale in posizione OFF) ogni qualvolta lo si lascia incustodito.

ATTENZIONE: Ogni macchina viene collaudata nelle sue condizioni d’uso, per cui è normale che alcune gocce d’acqua rimangano presenti al suo interno.

ATTENZIONE: Macchina con fluido in pressione. Impugnare la pistola saldamente per prevenire la forza di reazione. Utilizzare solo l’ugello di alta presione in dotazione alla macchina.

ATTENZIONE: Il tubo ad alta pressione è stato progettato e costruito per resistere alle alte pressioni. Per non danneggiarlo va trattato con particolare riguardo. Un cattivo utilizzo può generare danni o rotture premature e causare il decadimento della garanzia.

16 ATTENZIONE: Questo apparecchio non è destinato all’utilizzo da parte di persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali o mancanza di esperienza e conoscenza, a meno che non abbiano avuto istruzioni per l’uso o la supervisione dell’apparecchio da parte di una persona responsabile della loro sicurezza.

ATTENZIONE: I bambini, anche se controllati, non devono giocare con il prodotto.

ATTENZIONE: Non mettere in funzione l’idropulitrice prima di aver srotolato il tubo ad alta pressione.

ATTENZIONE: Avvolgere e svolgere il tubo avendo cura di non causare il ribaltamento dell’idropulitrice.

ATTENZIONE: Quando si svolge o avvolge il tubo, la macchina deve essere spenta ed il tubo scarico dalla pressione (fuori servizio).

ATTENZIONE: Rischio di scottature dallo scarico del motore. NON TOCCARE O NON METTERE IL TUBO A CONTATTO CON LO SCARICO DEL MOTORE.

ATTENZIONE: Si raccomanda l’uso di dispositivi di protezione acustica.

ATTENZIONE: Non utilizzare applicazioni azionate da motori a combustione interna in ambienti chiusi eccetto dove prevista adeguata ventilazione come stabilito dalle autorità nazionali del lavoro.

ATTENZIONE: Assicurarsi che alcuna emissione di scarico sia nelle vicinanze di ingressi d’aria.

USO PREVISTO DELLA MACCHINA

Le prestazioni e la grande semplicità di uso della macchina sono idonee ad un utilizzo NON professionale. Le tecnologie costruttive sono state studiate per garantire altissimi livelli di affidabilità, sicurezza e durata nel tempo. È assolutamente vietato usare la macchina in ambienti o zone classificate potenzialmente esplosive. La temperatura dell’ambiente di lavoro deve essere compresa tra +5 ÷ +50 °C. La forma della carenatura è stata studiata per offrire la massima comodità di trasporto con apposita impugnatura, priva di sporgenze e spigoli pericolosi. La macchina è provvista di una lancia con pistola dotata di impugnatura per favorire una pratica posizione di lavoro, le cui forme e dimensioni corrispondono alle norme di sicurezza vigenti. È vietato applicare protezioni o modifiche sulla lancia di spruzzatura o agli ugelli di lavaggio. L’idropulitrice ad alta pressione è idonea per il lavaggio con acqua fredda o tiepida alla temperatura max di 40°C, temperature superiori possono danneggiare la pompa. L’acqua di alimentazione dell’idropulitrice non deve essere sporca, sabbiosa o contenere prodotti chimici corrosivi per non compromettere il buon funzionamento e la lunga durata7 evitare assolutamente prodotti acidi o molto alcalini. Vi consigliamo di usare i Ns. prodotti che sono stati studiati appositamente per l’uso con idropulitrici.

III. USO DELLA LANCIA

L’idropulitrice è corredata con tipi diversi di ugelli: - ugello bassa pressione (fig. 3A, CHEMICAL): per servizio con detergenti oppure lavaggio a bassa pressione, - ugello 0°: getto a spillo (fig. 3B) per sporco particolarmente resistente, - ugello 15°: getto a ventaglio (fig. 3C) per sporco su grandi superfici; Optional: ugello 25°: getto a ventaglio (fig. 3D) per sporco su grandi superfici; Optional: ugello 40°: getto a ventaglio (fig. 3E) per sporco su grandi superfici. fig. 3A fig. 3B fig. 3C fig. 3D fig. 3E Optional:

IV. APPARECCHI DOTATI DI VALVOLA TERMICA

Questo dispositivo consente di lasciare lavorare l’apparecchio in by-pass, scaricando automaticamente l’acqua quando questa raggiunge una temperatura di circa 60°C e raffreddando gli organi di funzionamento.

ATTENZIONE: apparecchi non dotati di questo dispositivo non devono rimanere in funzione per più di 2 minuti a pistola rilasciata. L’acqua riciclata aumenta notevolmente di temperatura provocando gravi danni alla pompa. MONTAGGIO Osservare la serie di foto sotto riportata (pag. 3 , g.

ISTRUZIONI DI FUNZIONAMENTO

ATTENZIONE! Non avviare il motore con un livello di olio troppo alto o troppo basso poiché può causare un danno al motore. Per eventuali domande riguardo il motore, leggete il manuale incluso con la macchina. dell’apparecchiatura. La macchina viene usata per il lavaggio di serrande, portoni, piastrelle, automobili, camper ecc. dove si richieda l’uso di acqua in pressione per eliminare lo sporco. Con opportuni accessori opzionali si possono svolgere lavori di schiumatura, sabbiatura e lavaggi con spazzola rotativa da applicare alla pistola.

ATTENZIONE: L’idropulitrice deve essere posizionata su un piano sicuro, stabile e in posizione orizzontale.

ATTENZIONE: Ogni qualvolta si usa l’idropulitrice ad alta pressione si consiglia di impugnare la pistola nella posizione corretta, con una mano sull’impugnatura e l’altra sulla lancia.

ATTENZIONE: Il getto dell’acqua non deve mai essere diretto verso la macchina.

I. DISPOSITIVO DI SICUREZZA DELLA PISTOLA

Ogni qualvolta si ha la necessità di fermare la macchina è importante inserire la sicura presente sulla pistola per evitare aperture accidentali (fig.1).

Inserire l’ugello CHEMICAL nella lancia (fig. 2A). Immergere il tubo di aspirazione munito di filtro nel serbatoio del detergente (fig. 2B). Accendere l’apparecchio: la miscelazione del detergente con l’acqua avviene automaticamente al passaggio dell’acqua. fig. 2B fig. 2A

ATTENZIONE: Usare solamente detergenti liquidi,8

• Avvitare il tubo di aspirazione con filtro (non compreso nella fornitura) al raccordo per l’acqua dell’apparecchio.

• Immergere il filtro nel serbatoio.

• Sfiatare l’apparecchio prima dell’uso. - Svitare il tubo flessibile ad alta pressione dal raccordo dell’alta pressione dell’apparecchio. - Accendere l’apparecchio e farlo funzionare finché l’acqua esce priva di bolle dal raccordo ad alta pressione. - Spegnere l’apparecchio e riavvitare il tubo flessibile ad alta pressione. La non osservanza delle suddette condizioni provoca gravi danni meccanici alla pompa nonché il decadimento della garanzia.

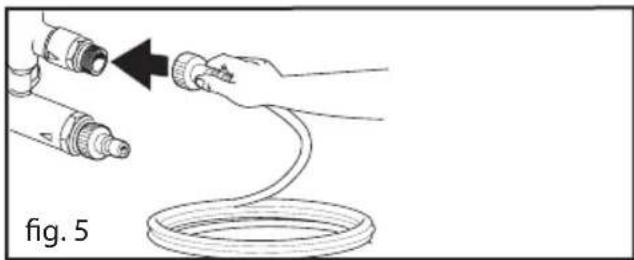

1. Collegare il tubo alta pressione all’uscita alta

pressione della macchina (fig. 5). fig. 5

2. Innestare il tubo ad alta pressione alla pistola.

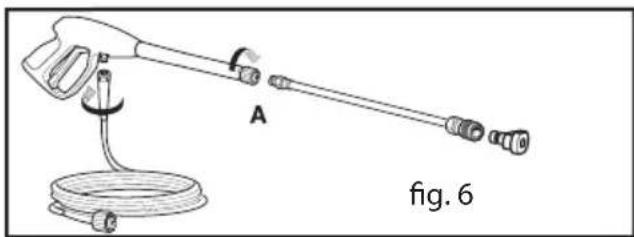

Inserire la lancia nella prolunga della pistola e ruotare l’estremità della pistola fino alla posizione di blocco (fig.6). Inserire l’ugello (fig.2A). fig. 6

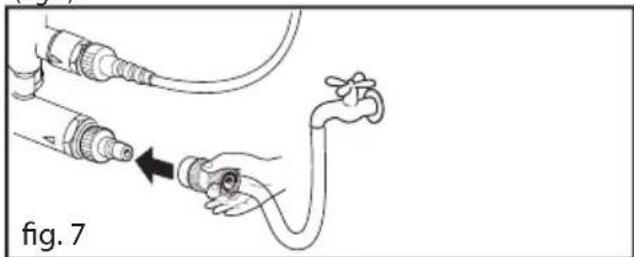

3. Collegare il tubo d’alimentazione acqua all’ingresso

fredda ed aprire completamente il rubinetto (fig.8).

ATTENZIONE! Il motore non è provvisto di olio. E’ necessario riempire il carter prima di avviare il motore.

ATTENZIONE! Prima dell’avviamento della pompa, assicurarsi che l’olio nel carter sia al giusto livello.

ATTENZIONE! Per la prima volta, o dopo un periodo di lunga inattività, è necessario collegare per alcuni minuti solo il tubo ingresso acqua per fare uscire dalla mandata eventuali impurità in modo da non intasare l’ugello della pistola.

ATTENZIONE! Riempire il serbatoio con benzina senza piombo. Non usare benzina contenente piombo.

ALIMENTAZIONE IDRICA Collegamento idrico - Ulteriori indicazioni di sicurezza ATTENZIONE (sinbolo): apparecchio non adatto al collegamento alla rete dell’acqua potabile.

Attenzione L’acqua che è passata attraverso i dispositivi antiriflusso è considerata non potabile.

Attenzione - Pericolo! A spirare solamente acqua filtrata o pulita. Il rubinetto di prelievo acqua deve garantire una erogazione pari al doppio della portata massima della pompa.

Pressione massima dell’acqua in ingresso: 1Mpa Collocare l’idropulitrice il più vicino possibile alla rete idrica di approvvigionamento. Alimentazione dalla conduttura dell’acqua

• Collegare un tubo flessibile di alimentazione al raccordo per l’acqua dell’apparecchio ed all’alimentazione dell’acqua.

• Aprire il rubinetto. L’idropulitrice può essere collegata direttamente alla rete pubblica di distribuzione dell’acqua potabile solamente se nella tubazione di alimentazione è installato un dispositivo antiriflusso con svuotamento conforme alle normative vigenti. Assicurarsi che il tubo sia almeno Ø 13mm e che sia rinforzato. Alimentazione dell’acqua da un serbatoio aperto

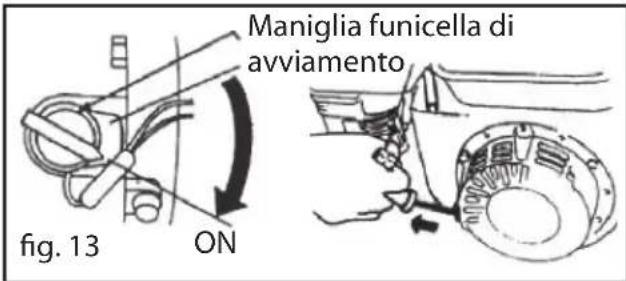

• Svitare il raccordo per l’alimentazione dell’acqua.9 fig. 13 Maniglia funicella di avviamento

ATTENZIONE Se si lascia di colpo la maniglia potrebbe urtare il motore. Rilasciarla lentamente, accompagnandola nella sua corsa di riavvolgimento.

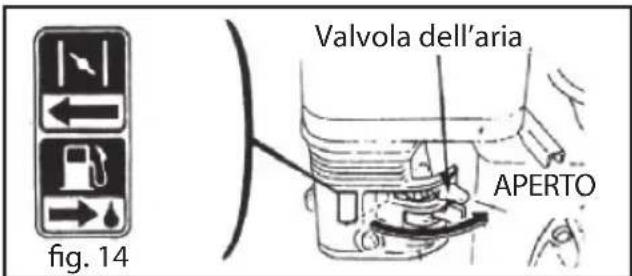

9. Preriscaldare il motore e riportare la levetta

ATTENZIONE Non lasciare l’idropulitrice accesa al minimo per più di 2 minuti.

In caso di emergenza, portare l’interruttore del motore su “OFF” per arrestare il motore. A tal fine procedere come segue:

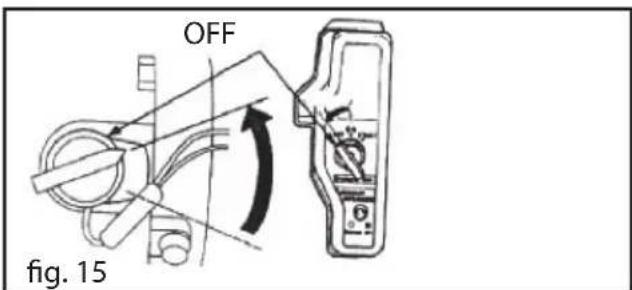

1. Portare l’interruttore del motore in posizione

“OFF” (Fig. 15). fig. 15 OFF

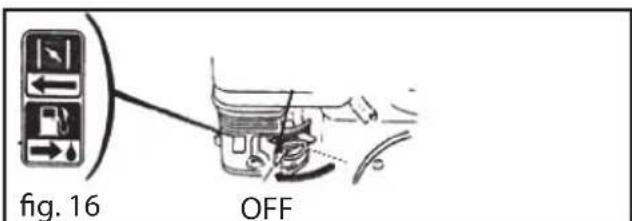

2. Portare l’interruttore del carburante in posizione

ATTENZIONE: A fine lavoro spegnere la macchina. fig. 8 13 mm

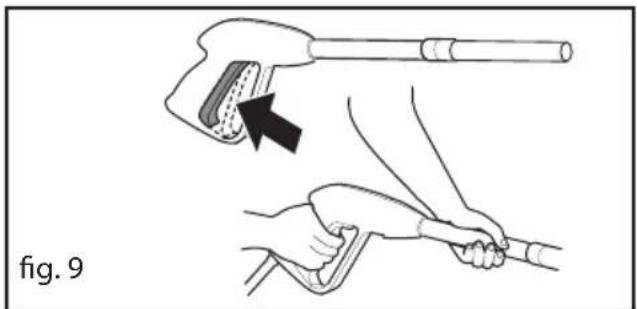

5. Premere la leva della pistola per eliminare l’aria

presente nella pompa ed aspettare che esca dall’ugello un flusso d’acqua costante (fig.9). fig. 9

ATTENZIONE! Per favorire il primo avvio, si raccomanda di tenere premuta la leva della pistola mentre si tira la maniglia dell’avviatore.

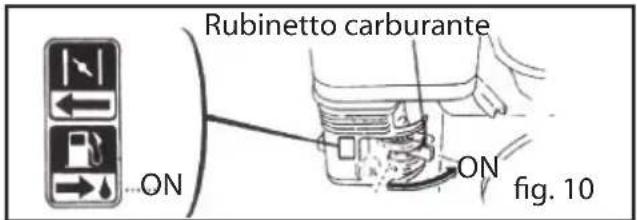

6. Portare il rubinetto del carburante in posizione

7. Portare la leva della valvola dell’aria in posizione

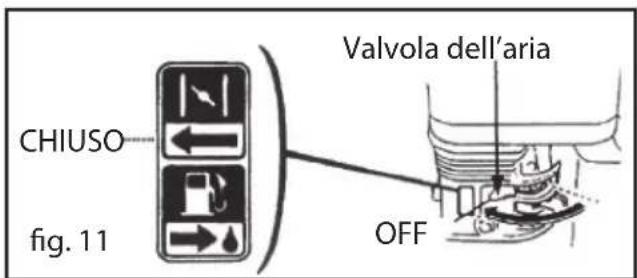

“CHIUSO” (fig. 11). NOTA Se il motore è caldo, non è necessario chiudere l’aria. fig. 11 Valvola dell’aria CHIUSO OFF

8. Avviare il motore (Fig. 13).

a) Portare l’interruttore motore in posizione “ON”. b) Tirare leggermente verso l’alto la manopola della fune di avviamento fino a sentire resistenza, quindi tirarla di colpo.10

ATTENZIONE: A macchina ferma, scaricare sempre il tubo della pressione, aprendo la pistola. MANUTENZIONE

ATTENZIONE: Prima di effettuare qualsiasi manutenzione alla idropulitrice, scaricare la pressione e togliere il collegamento idrico.

Motore: vedi “manuale per l’utente - motore a benzina”. Pompa: Manutenzione pompa: Si raccomanda la sostituzione dell’olio pompa ogni 100 ore di lavoro. Utilizzare olio tipo 80W-90, 65ml.

II. CONTROLLO FILTRO ASPIRAZIONE ACQUA

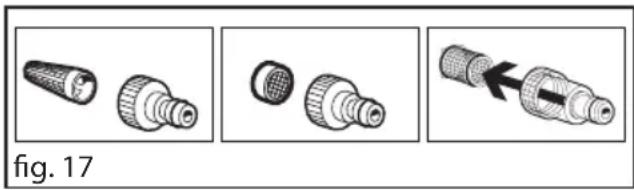

Ispezionare periodicamente il filtro di aspirazione per evitare intasamenti e compromettere il buon funzionamento della pompa (fig. 17). fig. 17

III. SOSTA PROLUNGATA

Se si prevede di conservare la macchina in ambienti dove esista il pericolo di gelo o di non utilizzarla per un periodo superiore ai 3 mesi, è consigliabile fare aspirare alla macchina, prima di riporla, una miscela di liquido antigelo (simile a quella utilizzata dalle automobili). Inoltre, all’avviamento possono verificarsi delle piccole perdite dalla pompa, che scompariranno dopo qualche ora di funzionamento. Sono ammesse fino a 10 gocce al minuto, in caso di perdita maggiore, rivolgersi a un Servizio Assistenza Autorizzato.

RIPARAZIONI - RICAMBI

Per eventuali inconvenienti non menzionati nel presente manuale o rotture della macchina, si prega di interpellare un centro di Assistenza Autorizzato per la relativa riparazione o per la eventuale sostituzione di parti di ricambio originali. SMALTIMENTO Quale proprietario di un apparecchio elettrico o elettronico, la legge (conformemente alla direttiva UE 2002/96/CE del 27 gennaio 2003) le vieta di smaltire questo prodotto o i suoi accessori elettrici / elettronici come rifiuto domestico solido urbano e le impone invece di smaltirlo negli appositi centri di raccolta. E’ possibile smaltire il prodotto direttamente dal distributore mediante l’acquisto di un prodotto nuovo, equivalente a quello da smaltire

CONDIZIONI DI GARANZIA

Tutti i nostri apparecchi sono stati sottoposti ad accurati collaudi e sono coperti da garanzia da difetti di fabbricazione in conformità alle normative vigenti applicabili nei vari Paesi. La garanzia decorre dalla data di acquisto. Sono esclusi dalla garanzia: le parti soggette a normale usura, le parti in gomma, spazzole di carbone, i filtri, gli accessori e gli optional; i danni accidentali, per trasporto, per incuria o inadeguato trattamento, per uso ed installazione errati o impropri. La garanzia non contempla la pulizia degli organi funzionanti, delle incrostazioni, dei filtri e ugelli in genere. La macchina è destinata esclusivamente ad un uso hobbystico e NON PROFESSIONALE: La garanzia non copre l’uso diverso da quello privato. SCHEMA IDRICO

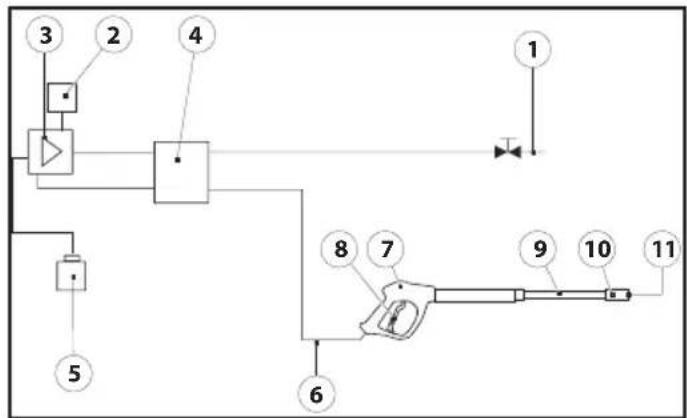

1) Alimentazione acqua

3) Pompa alta pressione

4) Valvola by-pass interna

5) Contenitore liquido di pulizia

6) Tubo alta pressione

8) Leva della pistola

Motore: vedi “manuale per l’utente - motore a benzina”. Pompa: vedi tabella

INCONVENIENTE CAUSA RIMEDIO

L’elettropompa gira, ma non va in pressione Filtro aspirazione intasato Valvola aspirazione e mandata intasata o usurata Ugello con foro troppo largo Pulire filtro Rivolgersi al centro assistenza autorizzato Pulire e/o sostituire Pressione di lavoro irregolare Aspirazione aria Valvole intasate e usurate Guarnizioni consumate Controllare raccordi aspirazione Rivolgersi al centro assistenza autorizzato Rivolgersi al centro assistenza autorizzato La pompa gocciola Guarnizioni consumate Rivolgersi al centro assistenza autorizzato Calo di pressione Ugello usurato Valvole sporche o bloccate Guarnizione valvola di reg. usurata Guarnizioni usurate Filtro sporco Cambiare ugello Rivolgersi al centro assistenza autorizzato Rivolgersi al centro assistenza autorizzato Rivolgersi al centro assistenza autorizzato Controllare e/o pulire Rumorosità Aspirazione di aria Valvole usurate, sporche o bloccate Cuscinetti usurati Temperature eccessive dell’acqua Filtro sporco Controllare i condotti di aspirazione Rivolgersi al centro assistenza autorizzato Rivolgersi al centro assistenza autorizzato Portare la temperatura sotto i 60°C Controllare e/o pulire Presenza di acqua nell’olio Anelli tenuta (acqua e olio) usurati Alta percentuale di umidità nell’aria Rivolgersi al centro assistenza autorizzato Cambiare l’olio con frequenza doppia rispetto a quella prescritta Perdite d’acqua dalla testata Guarnizioni usurate Oring del sistema di tenuta usurati Rivolgersi al centro assistenza autorizzato Rivolgersi al centro assistenza autorizzato
