MANUALE UTENTE THERMIC 13 H Lavor

1-Motore
2-Tubo di aspirazione
3-Uscita acqua
4-Entrata + filtro

5-Lancia

6-Tubo ad alta pressione

7-Pistola

8- Indicatore di pressione

9-Ugello

10-Livello olio

del riduttore di giri

11-Supporto tubo
12-Livello olio pompa

13-Valvola termica
13b-Valvola sovrapressione
14-Regolazione di pressione
18-Tubo alimentazione acqua
19-Attacco rapido per ingressso acqua
20-Innesto

SIMBOLI

ATTENZIONE

Si avvisa l'utente che la mancata osservanza delle procedure di esercizio e manutenzione cui ocomeportare danni o distruzione delle attrezzature.

NOTA

Le note forniscono informazioni utili.

DISIMBALLO

Dopo avertollo imballaggio, assicurarsidell'integritadell'apparecchio.

• In caso di dubbio, non utilizzato l'apparecchio e rivolgersi ad un centro specializzato o al rivenditore.
• Per motivi di trasporto e di dimensioni dell'imballo alcune parti accessorie possono essere fornite smontate, nel qual caso eseguire il montaggio seguito le istruzioni contenate nel presente libretto.
  ATTENZIONE: Gli elementi dell'imballaggio (sacchetti in plastica, polistirolo espanso, chiodi, ecc.) non devono essere lasciati alla portata dei bambini, in quanto potenziali fonti di pericolo.

AVVERTENZE GENERALI

ATTENZIONE: Questo manuale è stato redatto per l'utilizzatore. Le istruzioni che riguardano il motore sono incluse nel libretto scritto dal produttore in dotazione. Leggere attendamente le istruzioni contenate che forniscono importantiindicazioni sulla sicurezza d'installazione, d'uso e manutenzione.

CONSERVARE CON CURA QUESTO LIBRETTO PER OGNI ULTERIORE CONSULTAZIONE.

ATTENZIONE: Apparecchio da utilizzarsi solo

all'aperto.

ATTENZIONE: Alla fine di agli lavoro, scollegare, sempre il motore ed il collegamento idrico.
ATTENZIONE: Non usare l'apparecchio se le parti importanti risultano danneggiate, es. dispositivi di sicurezza, tubo alta pressione pistola ecc.
ATTENZIONE: Questo appearecchio è stato progettato per essere utilizzato con il detergente fornito o prescritto dal costruttore, tipo shampoo detergente neutro a base di tensioattivi biodegradabili anionici. L'impiego di altri detergenti o sostanze chimiche cui compensettere la sicurezza dell'apparecchio.
ATTENZIONE: Non utilizzato l'apparecchio in prossimità di persona, salvo il caso in cui queste indossino abiti protettivi.
ATTENZIONE: Il getto della lancia non deve essere indirizzato verso parti meccaniche conteneni grasso lubricante: in caso contrario il grasso verrà disciolto e disperso sul terreno. I pneumatici e le valvole d'aria dei pneumatici devono essere lavati mantenendo una distanza minima di 30 cm; in caso contrarioassi potrebbero essere danneggiati dal getto d'acqua alla pressione. Il primo segno di tale danneggiamento è dato dallo sbiadimento del pneumatico. Pneumatici e valvole d'aria dei pneumatici danneggiati sono pericolosi per la vita.
ATTENZIONE: I getti ad alta pressione possono essere pericolosi se usatiappropriamente. I getti non devono essere diretti versuso le persona, gli animali, verso le apparecchiature elettriche vivoreppure versuso l'apparecchio stesso.
ATTENZIONE: I tubi flessibili, gli accessori e i

raccordi per l'alta pressione, sono importanti per la sicurezza dell'apparecchio. Utilizzare solamente tubi flessibili, accessori e raccordi prescritti dal costruttore (è estremamente importante preservare l'integrità di questi componenti evitandone un uso improprio e prevenendoli da pieghe, urti, abrasioni).

ATTENZIONE: La pistola è dotata di un fermo di sicurezza. Ogni qualvolta si interrompe l'uso della macchina è importante azionare il fermo di sicurezza per evitare aperture accidentali.
- Non dirigere il getto versuse stessi oppure verso.
altre personepurilire abiti o scarpe.
- Non permettere che l'apparecchio venga usato da bambini o da personale non addestrato.
- Dispositivi di sicurezza: pistola dotata di fermo di sicurezza, pompa dotata di valvola di by pass.
- Il pulsante di sicurezza della pistola non serve al bloccaggio della leva durante il funzionamento, ma per evitarne aperture accidentali.
ATTENZIONE: Apparecchi non dotati di A.S.S. - Automatic Stop System: non devono rinanere in funzione per più di 2 minuti a pistola rilasciata. L'acqua riciiclata augmentede notevolmente di temperatura provocando gravi danni alla pompa.
ATTENZIONE: Spagnere completeness l'apparecchio (interruptore generale in posizione OFF)ogni qualvolta lo si lascia incustodito.
ATTENZIONE: Ogni macchina viene collaudata nelle sue condizioni d'uso, per cui è normale che alcune gobce d'acqua rimangano presenti al suo interno.
ATTENZIONE: Macchina con fluido in pressione. Impugnare la pistola saldamente per prevenir la forza di reazione. Utilizzato solo l'uglio di alta presione in dotazione alla macchina.
ATTENZIONE: Il tubo ad alta pressione è stato progettato e costruito per resistere alle alte pressioni. Per non danneggiarlo va trattato con particolare riguardo. Un cattivo utilizzato può generate anni o rotture premature e causare il decadimento della garanzia.
ATTENZIONE: Il prodotto non deve essere usato dai bambini o da persona con capacità fisiche, sensoriali o mentali ridotte o mancanti di adeguata esperienza e conoscenza, finché non siano state adequatamente addestrate o istruite.
ATTENZIONE: I bambini,anche se controllati, non devono giocare con il prodotto.
ATTENZIONE: Non mettere in funzione l'idropulitrice prima di aver srotolato il tubo ad alta pressione.
ATTENZIONE: Avvolgere e svolgere il tubo avendo cura di non causare il ribaltamento dell'idropulitrice.
ATTENZIONE: Quando si svolge o avvolge il tubo, la macchina deve essere spenta ed il tubo scarico alla pressione (fuori servizio).
ATTENZIONE: Rischio di scottature dallo scarico del motore. NON TOCCARE O NON METTERE IL

TUBO A CONTATTO CON LO SCARICO DEL MOTORE.

ATTENZIONE: Si raccomanda l'uso di dispositivi di protezione acustica.
ATTENZIONE: Non utilizzato applicazioni azionate da motori a combustione interna in ambienti chiusi ecctetto dove prevista adeguata ventilazione come stabilito dalle autorità nazionali del lavoro.
ATTENZIONE: Assicurarsi che alcuna emissione di scarico sia nelle vicinanze di ingressi d'aria.

USO PREVISTO DELLA MACCHINA

L'apparecchio è destinato ad un utilizzo PROFESSIONALE.

L'apparecchio più essere usato per il lavaggio di superfici in ambienti esterni, agli qualvolta si richieda l'uso di acqua in pressione per eliminare lo sporco.

Le technologie costruttive sono state studiate per garantire altissimi livelli di affidabilità, sicurezza e durata nel tempo. É assolutamente vietato usare la macchina in ambienti o zone classificate potenzialmente esplovec. La temperature dell'ambiente di lavoro deve essere compresa tra +5 ÷ +50^ . La forma della carenatura è stata studiata per offrirle la massima comodità di trasporto con apposita impugnatura, priva di sporenze e spigoli pericolosi. La macchina è provvista di una lancia con pistola dotata di impugnatura per favorire una pratica posizione di lavoro, le cui forme e dimensioni corrispondono alle norme di sicurezza vigenti.

É vietato applicare protezioni o modifiche sulla lancia di spruzzatura oagli ugelli di lavaggio.

L'idropulitrice ad alta pressione è idonea per il lavaggio con acqua fredda o tiepida alla temperatura max di 40^ , temperature superiori sono danneggiare la pompa.

L'acqua di alimentazione dell'idropulitrice non deve essere sporca, sabbiosa o contentere prodotti chimici corrosivi per non compensettere il buon funzionamento e la lunga durata dell'apparecchiatura.

Con opportuni accessori opzionali si possono svoh gere lavori di schiumatura, sabbiatura e lavaggi con spazzola rotativa da applicare alla pistola.

CORRETTO UTILIZZO DELLA MACCHINA

ATTENZIONE: L'idropulitrice deve essere posizionata su un piano sicuro, stabile e in posizione orizzontale.
ATTENZIONE: Ogni qualvolta si usa l'idropulitrice ad alta pressione si consiglia di impugnare la pistola nella posizione corretta,

con una mano sull'impugnatura e l'altra sulla Iancia.

ATTENZIONE: Il getto dell'acqua non deve mai essere diretto verso la macchina.

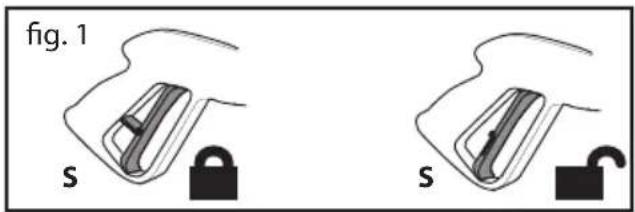

I. DISPOSITIVO DI SICUREZZA DELLA PISTOLA

Ogni qualvolta si ha la necessità di fermare la macchina è importante insere la sicura presente sulla pistola per evitare aperture accidentali (fig. 1).

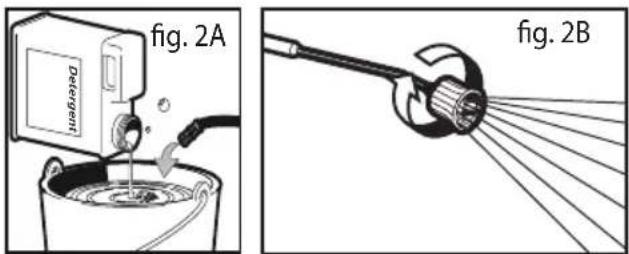

II. ASPIRAZIONE DEL DETERGENTE

Immergere il tubo di aspirazione munito di filtrone nel serbatoio del detergente (fig. 2B). L'aspirazione del detergente avviene automaticamente quando la testina regolabile della lancia viene ruotata per il funzionamento a bassa pressione (in senso antiorario).

IV. APPARECCHI DOTATI DI VALVOLA TERMICA

Questo dispositivo consente di lasciare lavorare l'apparecchio in by-pass, scaricando automaticamente

l'acqua quando esta raggiunge una temperatura di circa 60^ e raffreddando gli organi di funzionamento.

ATTENZIONE: appearecchi non dotati di quello dispositivo non devono rinanere in funzione per più di 2 minuti a pistola rilasciata. L'acqua riciclata aumento notevolmente di temperatura provocando gravi danni alla pompa.

ATTENZIONE: Usare solamente detergenti liquidi, evitare assolutamente prodotti acidi o molto alcalini. Vi consigliamo di usare i Ns. prodotti che sono stati studiati appositamente per l'uso con idropulitrici.

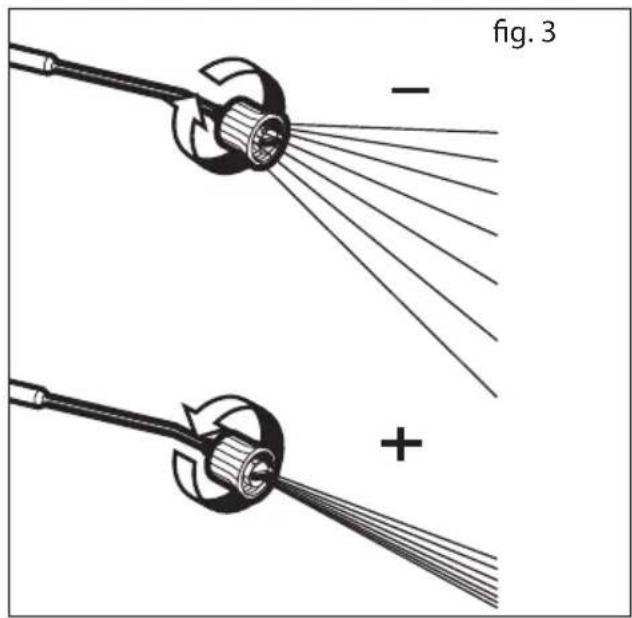

III. USO DELLA LANCIA

La testina regolabile permette di selezionare il getto a bassa e alta pressione. La selezione della pressione avviene ruotando la testina regolabile. Per aumento la pressione ruotare la testina regolabile in senso orario, per diminuire la pressione ruotarla in senso antiorario.

ISTRUZIONI DI FUNZIONAMENTO

ATTENZIONE: Non avviare il motore con un livello di olio troppo alto o troppo basso poiché cui causare un danno al motore. Per eventuali domande riguardo il motore, leggete il manuale incluso con la macchina.

ATTENZIONE: Il motore non è provvisto di olio. E' necessario riempire il carter prima di avviare il motore.

ATTENZIONE: Prima dell'avviamento della pompa, assicurarsi che l'olio nel carter sia al giusto livello.

ATTENZIONE: Per la prima volta, o dopo un periodo di lunga inattività, è necessario collegare per alcuni minuti solo il tubo ingresso acqua per fare

uscire alla mandata eventuali impurità in modo da non intasare l'uglio della pistola.

ATTENZIONE: Riempire il serbatoio con benzina allaenza piombo. Non usare benzina contenente piombo.

I. AVVIAMENTO

ALIMENTAZIONE IDRICA Collegamento idrico - Ulteriori significazioni di sicurezza

ATTENZIONE (simpolo): appearecchio non adatto al collegamento alla rete dell'acqua potabile.

ATTENZIONE:

Aspirare solamente acqua filtrata o pulita. Il rubinetto di prelievo acqua deve garantire una erogazione parai al doppio della portata massima della pompa.

• Portata minima: 15 l/min.
• Temperatura massima dell'acqua in ingresso: 40^
• Pressione massima dell'acqua in ingresso: 1Mpa

Collocare l'idropulitrice il più vicino possibile alla rete idrica di approvvigionamento.

Alimentazione alla conduttura dell'acqua

• Collegare un tubo flessibile di alimentazione al raccordo per l'acqua dell'apparecchio ed all'alimentazione dell'acqua.
• Aprire il rubinetto.

L'idropulitrice cui essere collegata direttamente alla rete pubblica di distribuzione dell'acqua potabile solamente se nella tubazione di alimentazione è in- stallato un dispositivo antiriflusso con svuotamento conforme alle normative vigenti. Assicurarsi che il tubo sia almeno 13mm e che sua rinforzato.

ATTENZIONE: L'acqua che è passata attaverso spositivi antiriflusso è considerata non potabile.

Alimentazione dell'acqua da un serbatoio aperto

• Svitare il raccordo per l'alimentazione dell'acqua.
• Avvitare il tubo di aspirazione conhetto (non compreso nella fornitura) al raccordo per l'acqua dell'apparecchio.

• Immergere il filtro nel serbatoio.
  Sfiatarle l'apparecchio prima dell'uso.

• Svitare il tubo flessibile ad alta pressione dal

raccordo dell'alta pressione dell'apparecchio.

• Accendere l'apparecchio e farlo funzionare finché l'acqua esce priva di bolle dal raccordo ad alta pressione.
  Spagnere l'apparecchio e riavvitare il tubo flessibile ad alta pressione.

La non osservanza delle suddette condizioni provocagravi danni meccanici alla pompa nonché il decadimento della garanzia.

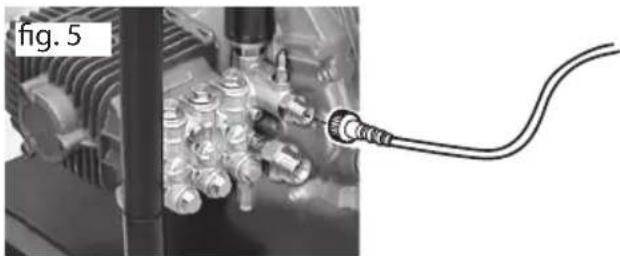

1. Collegare il tubo alla pressione all'uscita alla pressione della macchina (fig. 5).

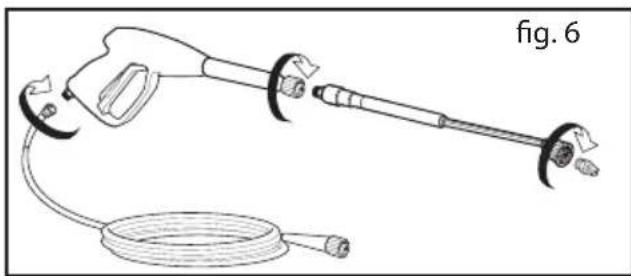

1. Innestare il tubo ad alta pressione alla pistola. Inserire la lancia nella prolunga della pistola e ruotare l'estremità della pistola fino alla posizione di blocco (fig. 6). Inserire l'ugello (fig.2A).

1. Collegare il tubo d'alimentazione acqua all'ingresso della pompa (Max. 1 MPa, temperatura max. 40^ C) (fig. 7).

1. Collegare il tubo all'alimentazione dell'acqua fredda ed aprire completeness il rubinetto (fig. 8).

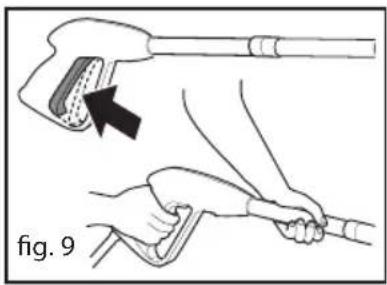

2. Premere la leva della pistola per eliminare l'aria presente nella pompa ed espettare che esca dall'u-gello un flusso d'acqua costante (fig. 9).

Accendere il motore: vedi "manuale per l'utente - motore".

ATTENZIONE: A fine lavoro spegnere la macchina.
ATTENZIONE: A macchina ferma, scaricare sempre il tubo della pressione, prendo la pistola.

MANUTENZIONE

ATTENZIONE: Prima di effettuare qualiasi

manutenzione alla idropulitrice, scaricare la pressione e togliere il collegamento idrico.

I. LUBRIFICAZIONE

Motore: vedi "manuale per l'utente - motore".

Pompa: Si consiglia olio sintetico per cambi ISO 150 - Capacità olio 60 gr.

II. CONTROLLO FILTRO ASPIRAZIONE ACQUA

Ispezionare periodicamente il filtr di aspirazione per evitare intasamenti e promiettere il buon funzionamento della pompa (fig. 17).

INCONVENIENTE CAUSA RIMEDIO
L'élettropompa gira, ma non va in pressione	Filtro aspirazione intasato Valvola aspirazione e mandata in-tasata o usurata Ugello con foro troppo largo	Pulire滤ro Rivolgersi al centro assistenza autorizzato Pulire e/o sostituire
Pressione di lavoro irregolare	Aspirazione aria Valvole intasate e usurate Guarnizioni consumate	Controllare raccordi aspirazione Rivolgersi al centro assistenza autorizzato Rivolgersi al centro assistenza autorizzato
La pompa gocciola	Guarnizioni consumate	Rivolgersi al centro assistenza autorizzato
Calo di pressione Ugello	usurato Valvole sporche o blocgate Guarnizione valvola di reg. usu-rata Guarnizioni usurate Filtrspoore	Cambiare ugello Rivolgersi al centro assistenza autorizzato Rivolgersi al centro assistenza autorizzato Rivolgersi al centro assistenza autorizzato Controllare e/o pulire
Rumorosità Aspirazione di	aria Valvole usurate, sporche o bloc- cate Cuscinetti usurati Temperature eccessive dell'acqua Filtrspoore	Controllare i condotti di aspirazione Rivolgersi al centro assistenza autorizzato Rivolgersi al centro assistenza autorizzato Portare la temperatura molto i 60°C Controllare e/o pulire
Presenza di acqua nell'olio	Anelli tenuta (acqua eolio) usurati Alta percentuale di umilità nell'a-ria	Rivolgersi al centro assistenza autorizzato Cambiare l'olio con frequenza doppi ri-spetto a quella prescritta
Perdite d'accua alla testata	Guarnizioni usurate Oring delsystema di tenuta usu-rati	Rivolgersi al centro assistenza autorizzato Rivolgersi al centro assistenza autorizzato

Se si prevede di conservare la macchina in ambienti dove esista il pericolo di gelo o di non utilizzarla per un periodo superiore ai 3 mesi, è consigliabile fare aspirare alla macchina, prima di riporla, una miscela di liquido antigelo (simile a quella utilizzata delle automobili).

Inoltre, all'avviamento possono verificarsi delle piccole perdite alla pompa, che scompariranno dopo qualche ora di funzionamento. Sono amesse fino a 10 gocce al minuto, in caso di perdita maggiore, rivolgersi a un Servizio Assistenza Autorizzato.

INCONVENIENTI E RIMEDI

Motore: vedi "manuale per l'utente - motore".
Pompa:

RIPARAZIONI - RICAMBI

Per eventuali inconvenienti non menzionati nel presente manuale o rotture della macchina, si prega di interpellare un centro di Assistenza Autorizzato per la relativa riparazione o per la eventuale sostituzione di parti di ricambio originali.

CONDITIONI DI GARANZIA

Tutti i nostri appearecchi sono stati sottoposti ad accurati collaudi e sono coperti da garanzia da difetti di fabbricazione in conformità alle normative vigenti applicabili nei vari Paesi.

La garanzia decorre alla data di acquireo. Sono esclusi alla garanzia: le parti soggette a normale usura, le parti in gomma, spazzole di carbone, i filtri, gli accessori e gli optionali; i danni accidentali, per trasporto, per incuria o inadeguato trattamento, per uso ed installatione errati o improprii. La garanzia non contempla la pulizia degli organi funzionanti, delle incrostazioni, dei filtri e ugelli in genere.

SMALTIMENTO

Quale proprietario di un apparecchio elettrico o elettronico, la legge (conformmente alla direttiva 2012/19/EU sui rifiuti da apparecchiature elettriche ed elettroniche e alle legi

slazioni nazionali degli Stati membri UE che hanno fatto in atto tale direttiva) le vieta di smaltire qu'esto prodotto o i loro accessori elettrici / elettronici come rifiuto domestico solido urbano e le impone

invece di smaltirlo negli appositi centri di raccolta. E' possibile smaltire il prodotto direttamente dal distributore mediante l'acquisto di un prodotto nuovo, equivalente a quello da smaltire. Abbandonando il prodotto nell'ambiente si potrebbero creare gravi danni all'ambiente stesso e alla salute umana.

Il symbolo in figura rappresenta il bidone dei rifiuti urbani ed è tassativamente vietato riporre l'apparecchio in questi contentori. La non ottemperanza alleindicazioni della direttiva 2012/19/EU e ai decreti attuativi dei vari Stati comunitari è sanzionabile amministrativamente.

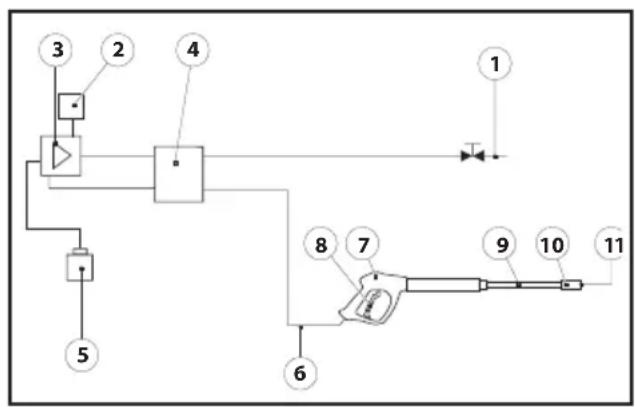

SCHEMA IDRICO

1) Alimentazione acqua
2) Valvola termica
3) Pompa alta pressione
4) Valvola by-pass interna
5) Contenitore liquido di pulizia
6) Tubo alta pressione
7) Pistola
8) Leva della pistola
9) Lancia
10) Testa ugello
11) Ugello
