KÄYTTÖOHJE Lander 2800 Lavor

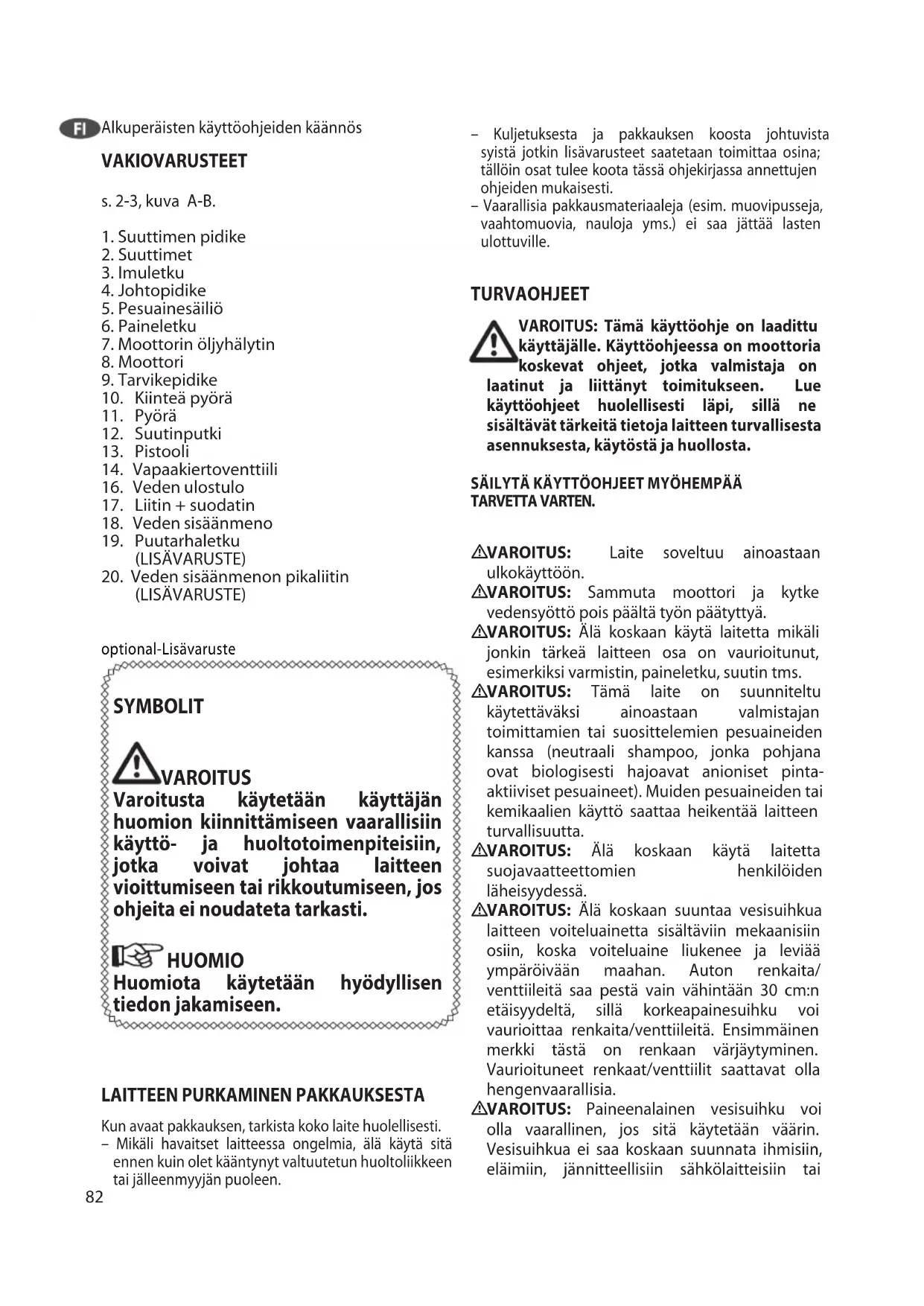

7. Moottorin öljyhälytin

14. Vapaakiertoventtiili

17. Liitin + suodatin

18. Veden sisäänmeno

20. Veden sisäänmenon pikaliitin

(LISÄVARUSTE) optional-Lisävaruste SYMBOLIT VAROITUS Varoitusta käytetään käyttäjän huomion kiinnittämiseen vaarallisiin käyttö- ja huoltotoimenpiteisiin, jotka voivat johtaa laitteen vioittumiseen tai rikkoutumiseen, jos ohjeita ei noudateta tarkasti. HUOMIO Huomiota käytetään hyödyllisen tiedon jakamiseen.

LAITTEEN PURKAMINEN PAKKAUKSESTA

Kun avaat pakkauksen, tarkista koko laite huolellisesti. – Mikäli havaitset laitteessa ongelmia, älä käytä sitä ennen kuin olet kääntynyt valtuutetun huoltoliikkeen tai jälleenmyyjän puoleen. – Kuljetuksesta ja pakkauksen koosta johtuvista syistä jotkin lisävarusteet saatetaan toimittaa osina; tällöin osat tulee koota tässä ohjekirjassa annettujen ohjeiden mukaisesti. – Vaarallisia pakkausmateriaaleja (esim. muovipusseja, vaahtomuovia, nauloja yms.) ei saa jättää lasten ulottuville. TURVAOHJEET VAROITUS: Tämä käyttöohje on laadittu käyttäjälle. Käyttöohjeessa on moottoria koskevat ohjeet, jotka valmistaja on laatinut ja liittänyt toimitukseen. Lue käyttöohjeet huolellisesti läpi, sillä ne sisältävät tärkeitä tietoja laitteen turvallisesta asennuksesta, käytöstä ja huollosta. SÄILYTÄ KÄYTTÖOHJEET MYÖHEMPÄÄ TARVETTA VARTEN.

VAROITUS: Laite soveltuu ainoastaan ulkokäyttöön.

VAROITUS: Sammuta moottori ja kytke vedensyöttö pois päältä työn päätyttyä.

VAROITUS: Älä koskaan käytä laitetta mikäli jonkin tärkeä laitteen osa on vaurioitunut, esimerkiksi varmistin, paineletku, suutin tms.

VAROITUS: Tämä laite on suunniteltu käytettäväksi ainoastaan valmistajan toimittamien tai suosittelemien pesuaineiden kanssa (neutraali shampoo, jonka pohjana ovat biologisesti hajoavat anioniset pinta- aktiiviset pesuaineet). Muiden pesuaineiden tai kemikaalien käyttö saattaa heikentää laitteen turvallisuutta.

VAROITUS: Älä koskaan käytä laitetta suojavaatteettomien henkilöiden läheisyydessä.

VAROITUS: Älä koskaan suuntaa vesisuihkua laitteen voiteluainetta sisältäviin mekaanisiin osiin, koska voiteluaine liukenee ja leviää ympäröivään maahan. Auton renkaita/ venttiileitä saa pestä vain vähintään 30 cm:n etäisyydeltä, sillä korkeapainesuihku voi vaurioittaa renkaita/venttiileitä. Ensimmäinen merkki tästä on renkaan värjäytyminen. Vaurioituneet renkaat/venttiilit saattavat olla hengenvaarallisia.

VAROITUS: Paineenalainen vesisuihku voi olla vaarallinen, jos sitä käytetään väärin. Vesisuihkua ei saa koskaan suunnata ihmisiin, eläimiin, jännitteellisiin sähkölaitteisiin tai83 painepesuriin itseensä.

VAROITUS: Letkut, lisävarusteet ja korkeapaineliittimet ovat tärkeitä laitteen turvallisuuden kannalta. Käytä ainoastaan valmistajan hyväksymiä korkeapaineletkuja, lisävarusteita ja liittimiä. (On erittäin tärkeää suojella näitä osia vaurioitumiselta välttämällä niiden väärinkäyttöä ja suojelemalla niitä taipumiselta, kolhuilta ja naarmuilta).

VAROITUS: Pistoolissa on turvavarmistin. Jos laitteen käyttö keskeytyy, on tärkeää käyttää varmistinta, tahattoman vesisuihkun välttämiseksi. – Älä koskaan suuntaa vesisuihkua itseäsi tai muita kohti esimerkiksi puhdistaaksesi vaatteita tai jalkineita. – Älä koskaan anna laitetta lasten tai kouluttamattomien henkilöiden käyttöön. – Turvallisuusominaisuudet: pistoolissa on turvavarmistin ja pumpussa on ohivirtausventtiili. – Pistoolin varmistimen tarkoitus ei ole lukita liipaisinta käytön aikana, vaan estää tahaton suihkutus.

VAROITUS: Laitteita, joissa ei ole automaattista pysäytysjärjestelmää, ei saa jättää käyntiin yli 2 minuutiksi liipaisin vapautettuna. Kiertävän veden lämpötila nousee huomattavasti vaurioittaen pumppua vaikeasti.

VAROITUS: Sammuta laite kokonaan (pääkytkin OFF -asentoon), mikäli se jää vartioimatta.

VAROITUS: Jokainen kone on testattu käyttöolosuhteissa, joten on normaalia, että laitteen sisällä on muutama tippa vettä.

VAROITUS: Laitteessa on paineenalaista nestettä. Pidä luja ote pistoolista ja varaudu paineen takaiskuun. Käytä vain korkeapainesuuttimia, jotka toimitetaan laitteen mukana.

VAROITUS: Korkeapaineletku on suunniteltu ja valmistettu kestämään suuria paineita. Noudata erityistä varovaisuutta vahingon välttämiseksi. Väärinkäyttö saattaa johtaa laitteen ennenaikaiseen rikkoutumiseen tai vaurioihin ja takuun menetykseen.

VAROITUS: Tämä laite ei ole tarkoitettu lasten tai muiden sellaisten henkilöiden käytettäväksi, joiden fyysiset, aistinvaraiset tai henkiset ominaisuudet tai kokemuksen ja tiedon puute estävät heitä käyttämästä laitetta turvallisesti, ellei heidän turvallisuudestaan vastaava henkilö valvo heitä tai ole opastanut heille laitteen käyttöä.

VAROITUS: Lapsia pitää valvoa, jotteivät he leiki tällä laitteella.

VAROITUS: Älä koskaan käynnistä painepesuria rullaamatta ensin paineletkua kokonaan auki.

VAROITUS: Kun paineletkua kelataan sisään ja ulos, varo kaatamasta painepesuria.

VAROITUS: Ennen paineletkun kelaamista, sammuta painepesuri ja vapauta letkusta paine.

VAROITUS: Moottorin kuuma pakoputki aiheuttaa palovammanvaaran. ÄLÄ KOSKE

VAROITUS: Kuulosuojainten käyttöä suositellaan.

VAROITUS: Älä käytä polttomoottorikäyttöisiä laitteita sisätiloissa ilman riittävää ilmanvaihtoa, jonka arvioivat kansalliset työviranomaiset.

VAROITUS: Varmista, etteivät pakokaasupäästöt pääse ilmaottoaukkojen läheisyyteen.

LAITTEELLE SOVELTUVA KÄYTTÖ

Suorituskykynsä ja yksinkertaisen käyttönsä puolesta kone ei sovellu ammattimaiseen käyttöön. Rakenneteknologiset ratkaisut takaavat laitteen korkean luotettavuuden, turvallisuuden ja pitkän käyttöiän. Laitetta ei saa koskaan käyttää räjähdysalttiissa tiloissa tai alueilla. Työtilan lämpötilan on oltava +5 °C ja +50 °C välillä. Rungon muoto on suunniteltu helppoa kuljetusta silmällä pitäen sopivalla kädensijalla ilman ulokkeita ja vaarallisia kulmia. Laite on varustettu suutinputkella ja pistoolilla, jonka kädensija mahdollistaa toimivan työasennon; kädensijan muoto ja mitat vastaavat voimassa olevia turvanormeja. Suutinputkea tai pesusuuttimia ei saa muuttaa millään tavoin eikä niihin saa lisätä suojuksia. Painepesuria voidaan käyttää kylmällä tai lämpimällä vedellä pesemiseen maksimilämpötilan ollessa 40 °C, korkeammat lämpötilat saattavat vaurioittaa pumppua. Painepesurissa käytettävä vesi ei saa olla likaista tai hiekkaista eikä se saa sisältää minkäänlaisia syövyttäviä kemiallisia aineita, sillä ne saattavat aiheuttaa laitteessa toimintahäiriöitä sekä lyhentää sen käyttöikää. Laite soveltuu ikkunaluukkujen, ulko-ovien, laatoitettujen pintojen, autojen, asuntoautojen yms. pesuun, jossa tarvitaan paineella tulevaa vettä lian poistamiseksi. Sopivien lisälaitteiden avulla laitetta voi käyttää vaahdottamiseen ja hiekkapuhallukseen sekä pesuun pyörivällä harjalla, joka liitetään suuttimeen.

VAROITUS: Aseta painepesuri aina varmalle ja tukevalle pinnalle vaakasuoraan asentoon.

VAROITUS: Aina painepesuria käyttäessäsi tartu pistooliin pitäen toisella kädellä kädensijasta ja toisella suutinputkesta.84 kuva 3A kuva 3B kuva 3C kuva 3D kuva 3E Optional:

IV. VAPAAKIEROVENTTIILILLÄ VARUSTETUT

LAITTEET Vapaakiertoventtiili mahdollistaa koneen joutokäymisen, jolloin vettä kiertää automaattisesti lämpötilan noustessa lähelle 60 °C ja viilentää laitteen osia.

VAROITUS: laitteita, joita ei ole varustettu vapaakiertoventtiilillä, ei saa jättää käyntiin yli 2 minuutiksi liipaisin vapautettuna. Kiertävän veden lämpötila nousee huomattavasti vaurioittaen pumppua vaikeasti. KOKOAMISOHJEET Katso alapuolella oleva kuvasarja (s. 3, kuva C).

VAROITUS: Älä käytä moottoria, jos öljytaso on matala tai korkea, koska se aiheuttaa vahinkoa moottorille. Lisätietoa moottorista saa laitteen mukana tulleesta moottorin käyttöohjeesta.

VAROITUS: Moottori toimitetaan ilman öljyä. Täytä moottorin öljysäiliö ennen käynnistystä.

VAROITUS: Ennen pumpun käynnistystä, tarkista pumpun öljytaso.

VAROITUS: Jos käytät laitetta ensimmäisen kerran tai jos laitetta ei ole käytetty pitkään aikaan, kytke imuletku muutamaksi minuutiksi, poistaen mahdolliset epäpuhtaudet, ettei suutin tukkeudu.

VAROITUS: Täytä polttoainesäiliö lyijyttömällä bensiinillä. Älä käytä lyijyä sisältävää polttoainetta.

VEDENKYTKENTÄ Vedenkytkentäkaavio täydentävät turvallisuusohjeet VAROITUS: (symboli) kone ei sovellu kytket- täväksi juomavesiverkkoon.

VAROITUS: Takaisinvirtauksen estolaitteiden kautta virrannut vesi ei ole juomakelpoista.

Varoitus - Vaara! Käytä vain puhdasta tai suodatettua vettä. Veden sisäänmenon mito ituksen tulee olla vähintään kak sinker tainen

VAROITUS: Älä koskaan suuntaa vesisuihkua itse laitetta kohti.

I. PISTOOLIN TURVAVARMISTIN

Käytä pistoolissa olevaa varmistinta tahattomien suihkutusten välttämiseksi, kun laitetta ei käytetä. (kuva 1).

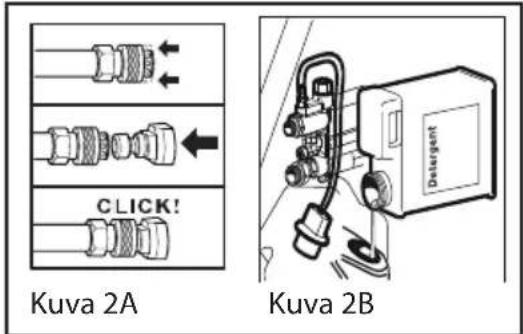

Aseta kemikaalisuutin suutinputkeen (kuva 2A). Upota suodattimella varustettu imuletku pesuaineastiaan (kuva 2B). Laitteen käynnistyessä pesuainetta sekoittuu veteen automaattisesti veden alkaessa virrata. Kuva 2B Kuva 2A

VAROITUS: Käytä ainoastaan nestemäisiä pesuaineita. Älä missään tapauksessa käytä happoa tai liian emäksisiä aineita. HUOMIO: On suositeltavaa käyttää pesurin valmistajan tuotteita, sillä ne ovat tutkittuja ja valmistettu painepesureiden kanssa käytettäväksi.

III. SUUTINPUTKEN KÄYTTÖ

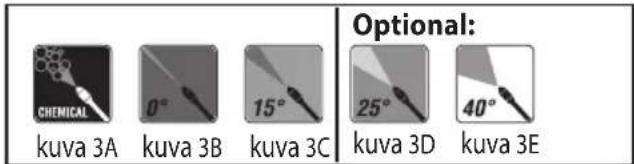

Painepesurin mukana toimitetaan eri suutinta: - Pesuaineen tai vähäisen paineen kanssa käytettävä matalapainesuutin (kuva 3A kemikaalisuutin) - 0° suutin, suora suihku (kuva 3B) erityisen pinttyneeseen likaan, - 15° viuhkasuutin (kuva 3C) likaan, joka on kertynyt laajalle pinta-alalle, (Optional) Valinnainen - 25° viuhkasuutin (kuva 3D) likaan, joka on kertynyt laajalle pinta-alalle, (Optional) Valinnainen - 40°viuhkasuutin (kuva 3E) likaan, joka on kertynyt laajalle pinta-alalle.85 pumpun kapasiteettiin verrattuna. - Minimi virtaama: 15 l / min - Veden maksimilämpötila sisäänmenossa: 40 ° C - Tu loveden maksimipaine: 10 Bar, 1MPa Aseta painepesuri niin lähelle vedenottoa kuin mahdollista. Vesijohtoon kytkeminen

• Liitä syöttöletku (ei sisälly toimitukseen) laitteessa olevaan veden sisäänmenoliittimeen ja vesijohtoon.

• Avaa vesihana Pesuri voidaan liittää suoraan juomavesiverkostoon vain, jos syöttöletku on varustettu takaisinvirtauksen estoventtiilillä voimassa olevien määräysten mukaisesti. Varmista, että letku on vähintään Ø 13 mm ja se on vahvistettu. Vedenotto avoimesta astiasta.

• Kierrä liitin auki vedentuloa varten.

• Kierrä suodattimella varustettu imuputki (ei sisälly toimitukseen) laitteen vesiliittimeen.

• Ripusta imuputki astiaan

• Poista ilma laitteesta ennen sen käyttöä. - Irrota korkeapaineletku laitteen korkeapaineliittimestä. - Käynnistä laite ja anna sen käydä, kunnes vesi tulee ulos ilman kuplia. - Sammuta laite ja kierrä korkeapaineletku takaisin paikalleen. Yllä olevien ohjeiden noudattamatta jättäminen johtaa pumpun vakaviin mekaanisiin vaurioihin ja takuun menetykseen.

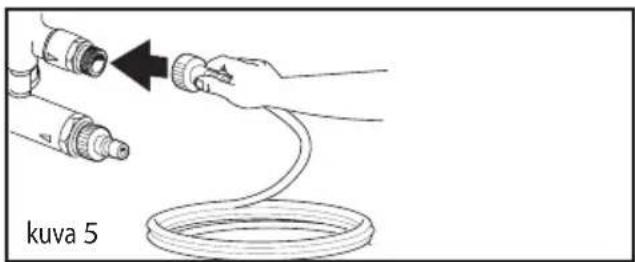

1. Liitä korkeapaineletku laitteen korkeapaineen

ulostuloliittimeen (kuva 5). kuva

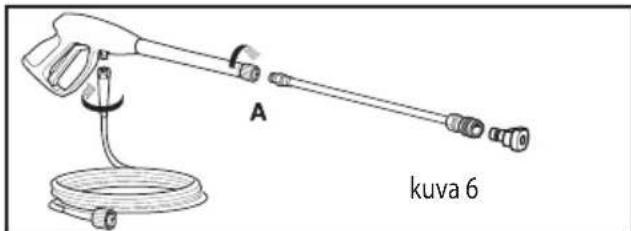

2. Liitä korkeapaineletku pistooliin. Aseta valitsemasi

suutin suutinputkeen osaksi pistoolia. Paina jousen jännitystä vastaan ja kierrä kiinni (kuva 6). Asenna suutin (kuva 2a). kuva 6

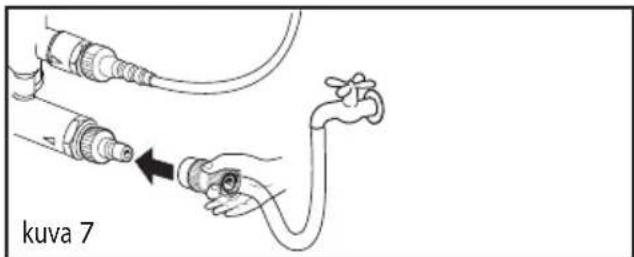

. Liitä puutarhaletku laitteen vedensisäänmenoliittimeen (maks. 10 bar, maksimilämpötila 40 °C) (kuva 7). kuva

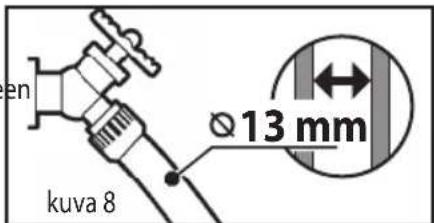

4. Liitä puutarhaletku

kylmävesiliitäntään ja käännä vesihana kokonaan auki (kuva 8). kuva 8 13 mm

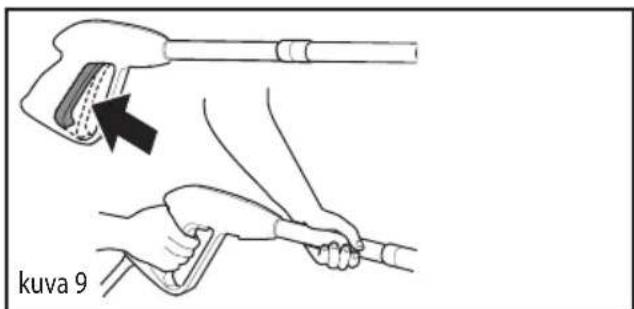

5. Paina pistoolin liipaisinta poistaaksesi sisälle jääneen

ilman. Odota kunnes suuttimesta tulee tasainen vesisuihku (kuva 9). kuva 9

VAROITUS: Ensimmäistä käynnistystä helpottaaksesi, pidä liipaisinta painettuna samalla, kun vedät käynnistyskahvasta.

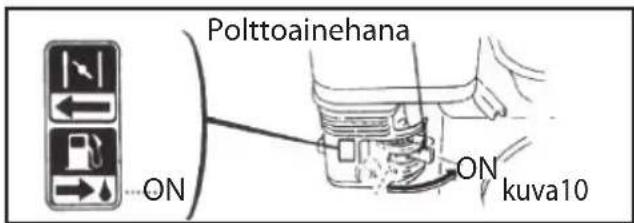

6. Käännä polttoainehana ON- asentoon (kuva 10).

Polttoainehana kuva10

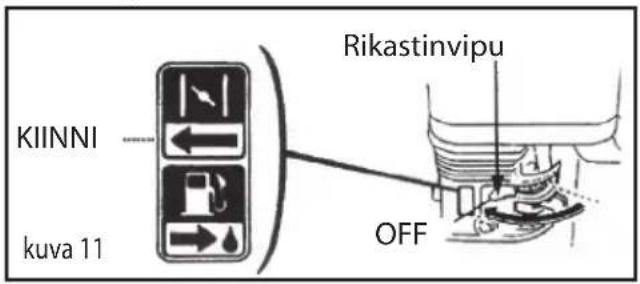

7. Käännä rikastinvipu OFF asentoon (Kuva 11).86

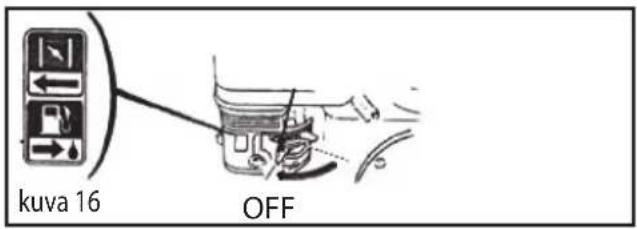

Engine switch kuva 16 OFF

VAROITUS: Sammuta laite, kun työ on valmis.

VAROITUS: Kun laite on sammutettu, vapauta aina letkusta paine pistoolin liipaisimesta painamalla. HUOLTO

VAROITUS: Ennen mitään painepesurin huoltotöitä, vapauta laitteesta paine ja irrota vesiliitännät.

Moottori: katso: ”Owner’s manual – General gasoline engine” Korkeapainevesipumppu: pumpun huolto: Suosittelemme öljyn vaihtoa, joka 100 käyttötunnin välein. Käytä öljytyyppiä 80W-90, 65ml

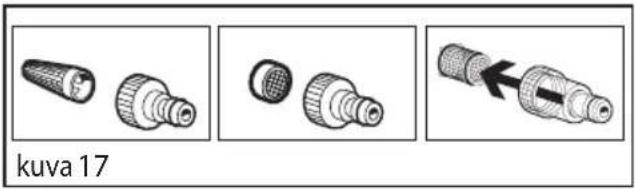

II. VEDEN IMUSUODATTIMEN TARKISTUS

Tarkista säännöllisesti tukkeutumien välttämiseksi. (kuva 17). kuva

Jos laitetta tullaan säilyttämään ympäristöissä, joissa on jään/pakkasen vaara tai jos et käytä sitä yli 3 kuukauteen, suosittelemme laitteen suojaamista jäänestoaineella (samanlaista, jota käytetään autoissa). Laitetta jälleen käynnistettäessä pumpussa voi esiintyä pieniä vuotoja: nämä häviävät muutaman tunnin toiminnan jälkeen. Jopa 10 tippaa minuutissa on hyväksyttävää, jos ilmenee suurempia vuotoja, ota HUOMAUTUS Älä käytä rikastinta, jos moottori on lämmin tai ilman lämpötila on korkea. kuva 11 Rikastinvipu KIINNI OFF

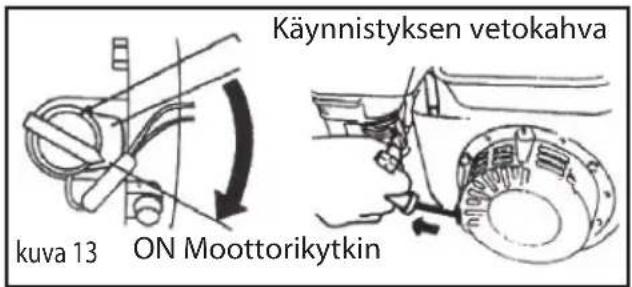

8. Käynnistä moottori (Kuva 13).

a) Käännä moottorikytkin ON-asentoon. b) Vedä hieman käynnistyskahvasta, kunnes tunnet vastusta ja nykäise sitten nopeasti. kuva 13 Käynnistyksen vetokahva ON Moottorikytkin

VAROITUS: Palauta käynnistyskahva varovasti paikoilleen, jottei käynnistin vahingoitu.

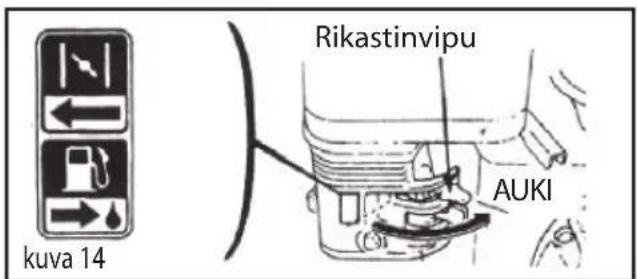

9. Esilämmitä moottoria ja käännä rikastinvipu auki

”OPEN” (Kuva 14). Rikastinvipu kuva 14 AUKI

VAROITUS Jos painepesuri käy tyhjäkäynnillä yli 2 minuuttia, se voi vioittua.

Hätätilanteessa, käännä moottorikytkin viipymättä ”OFF” asentoon, joka pysäyttää moottorin. Toimi seuraavasti normaalissa pysäytyksessä:

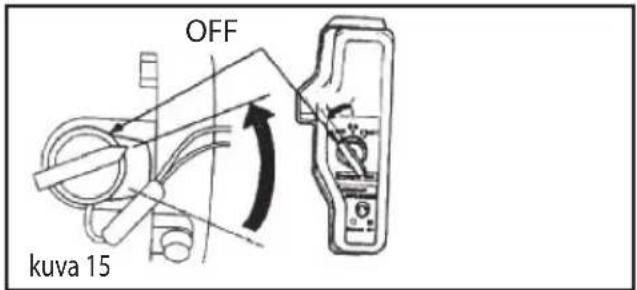

1. Käännä moottori kytkin OFF-asentoon (kuva 15).87

yhteyttä valtuutettuun huoltoliikkeeseen.

KUNNOSSAPITO - VARAOSAT

Minkä tahansa sellaisen vian sattuessa jota ei ole mainittu tässä ohjekirjassa tai laitteen muutoin rikkoutuessa käänny valtuutetun huoltoliikkeen puoleen korjausta tai alkuperäisten varaosien vaihtoa varten. LAITTEEN PURKAMINEN - HÄVITTÄMINEN (WEEE) Pyörillä varustettu jätesäiliö, jonka yli on vedetty risti: Älä hävitä sähkölaitteita lajittelemattoman yhdyskuntajätteen mukana vaan vie ne erillisiin keräyspisteisiin. Kysy lisätietoja keräysjärjestelmistä paikallisilta jätehuoltoviranomaisilta. Jos sähkölaitteet hävitetään kaatopaikalle, vaarallisia aineita saattaa vuotaa pohjaveteen ja päästä ravintoketjuun ja aiheuttaa terveys- ja hyvinvointihaittoja. Vaihdettaessa vanhat laitteet uusiin vähittäiskauppias on velvollinen ottamaan vanhan laitteen takaisin ja hävittämään sen veloituksetta. TAKUUEHDOT Kaikki valmistamamme koneet on testattu huolellisesti ja niille annetaan takuu, joka kattaa valmistusviat voimassa olevien määräysten mukaan. Takuu alkaa ostopäivästä. Takuu ei koske seuraavia: - osien normaali kuluminen - kumiosat, hiiliharjat kivihiili, suodattimet, tarvikkeet ja lisävarusteet - kuljetuksesta, laiminlyönnistä tai asiattomasta käsittelystä, virheellisestä tai sopimattomasta käytöstä ja asennusvirheestä aiheutuneet tahattomat vauriot. Takuu ei sisällä toimivien osien mahdollista puhdistusta, kuten esim. tukkeutuneiden suuttimien tai kalkin johdosta tukkeutuneen suodattimen puhdistusta. Tämä painepesuri on tarkoitettu koti- ja harrastuskäyttöön. Takuu ei kata muunlaista käyttöä.

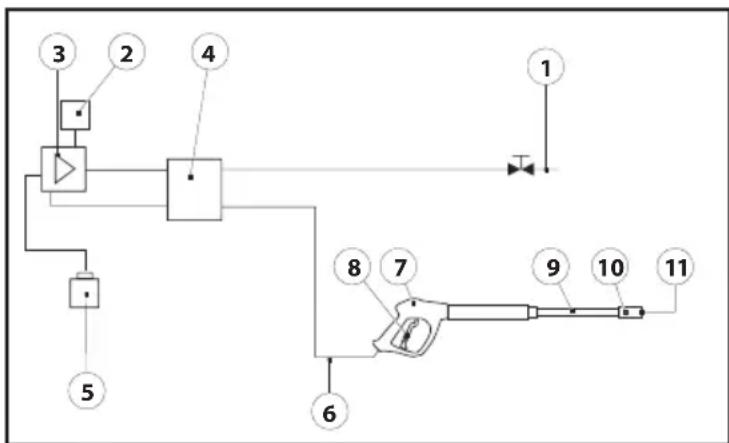

1 ) Vedensyöttö 2 ) Vapaakiertoventtiili 3 ) Korkeapainevesipumppu 4 ) Sisäinen ohivirtausventtiili 5 ) Puhdistusaine säiliö 6 ) Korkeapaineletku 7 ) Pistooli 8 ) Liipaisin 9 ) Suutinputki 10 ) Suutinpää 11 ) Suutin88 VIANETSINTÄ Moottori: ”Owner’s manual – General gasoline engine”. Korkeapainevesipumppu:

ONGELMA MAHDOLLINEN SYY TOIMENPIDE

1-Pumppu ei saavuta riittävää painetta 1-Tukkeutunut vedentulosuodatin. 1-Tukkeutuneet tai kuluneet imu/syöttö- venttiilit. 1-Kulunut tai väärä suutin. Puhdista vedentulosuodatin. Ota yhteys valtuutettuun huoltoliikkeeseen. Tarkasta ja/tai vaihda. 2-Vaihteleva paine 2-Pumppu imee ilmaa. 2-Likaiset, kuluneet tai jumiutuneet venttiilit.

2 - Kuluneet tiivisteet.

Tarkista liitosten ja lukkorenkaiden kireys. Ota yhteys valtuutettuun huoltoliikkeeseen. Ota yhteys valtuutettuun huoltoliikkeeseen 3-Pumpusta vuotaa vettä 3-Kulunut tiiviste. Ota yhteys valtuutettuun huoltoliikkeeseen 4-Painehäviö 4-Kulunut suutin. 4-Likaiset tai tukkeutuneet venttiilit. 4-Kulunut ohjausventtiilin tiiviste. 4-Kuluneet tiivisteet. 4-Likainen suodatin. Vaihda suutin. Ota yhteys valtuutettuun huoltoliikkeeseen. Ota yhteys valtuutettuun huoltoliikkeeseen. Ota yhteys valtuutettuun huoltoliikkeeseen. Tarkista ja/tai puhdista. 5-Melua 5-Järjestelmään pääsee ilmaa. 5-Tukkeutuneet, likaiset tai kuluneet venttiilit. 5-Kuluneet laakerit. 5-Liian korkea veden lämpötila. 5-Likainen suodatin. Tarkista imuletkut. Ota yhteys valtuutettuun huoltoliikkeeseen. Ota yhteys valtuutettuun huoltoliikkeeseen. Laske veden lämpötila alle 40 ˚C. Tarkista ja puhdista. 6-Öljyssä on vettä 6-Kuluneet rengastiivisteet (vesi ja öljy). 6-Korkea ilmankosteus Ota yhteys valtuutettuun huoltoliikkeeseen. Vaihda öljy tiheydeltään kaksinkertaiseen kuin mitä on suositeltu. 7-Pääosasta vuotaa vettä 7-Kuluneet tiivisteet. 7-Kuluneet rengastiivisteet. Ota yhteys valtuutettuun huoltoliikkeeseen. Ota yhteys valtuutettuun huoltoliikkeeseen. 8-Tukkeutunut suutinputki 8-Likainen suutin. Puhdista suutin mukana toimitetulla tapilla.89 Översättning av originalanvisningarna STANDARDUTRUSTNING pag. 2-3, fig. A-B.
