Producttype	Koelkast-vriezer (wijnkast met vriesvak)
Merk	Haier
Model	CSW9619ENGBW
Energie-efficiëntieklasse	E (schaal van A tot G)
Jaarlijks energieverbruik	246 kWh/jaar
Totaal volume	352 L
Volume wijnkast	215 L
Volume vriezer	137 L (4 sterren)
Vriescapaciteit	9 kg/24 uur
Omgevingstemperatuur bedrijf	10 °C tot 43 °C (klassen SN-N-ST-T)
Geluidsniveau	35 dB(A) - klasse B

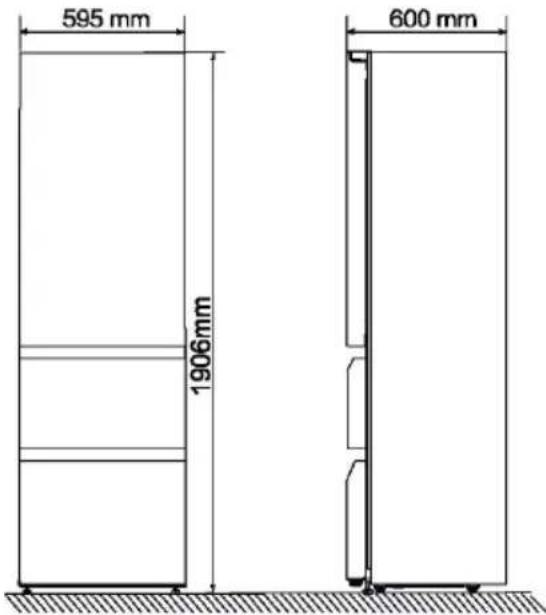

Afmetingen (H × B × D)	1906 × 595 × 600 mm
Voeding	220‑240 V ~ / 50 Hz
Koelmiddel	R600a (isobutaan, ontvlambaar)
Ontdooien	Automatisch
Touchscreen	Ja, met automatische vergrendeling
Connectiviteit	Wi-Fi 2,4 GHz via hOn-app
Slimme functies	Wijnbewaring, Smart Wine Search, decanteren, super vriezen
Alarmen	Deur open, bedrijfsstoornissen
Meegeleverde accessoires	Snelstartgids, garantiekaart, veiligheidsinstructies, gatenplug

Veelgestelde vragen - CSW9619ENGBW HAIER

Wat is de capaciteit aan wijnflessen?

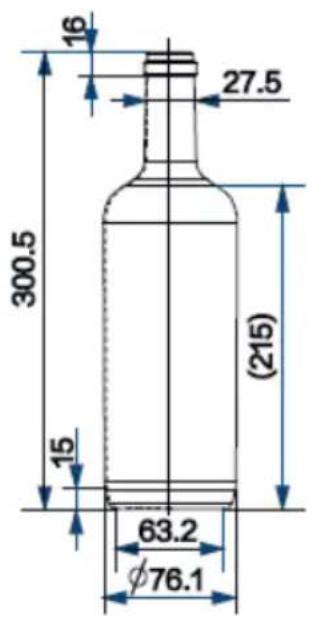

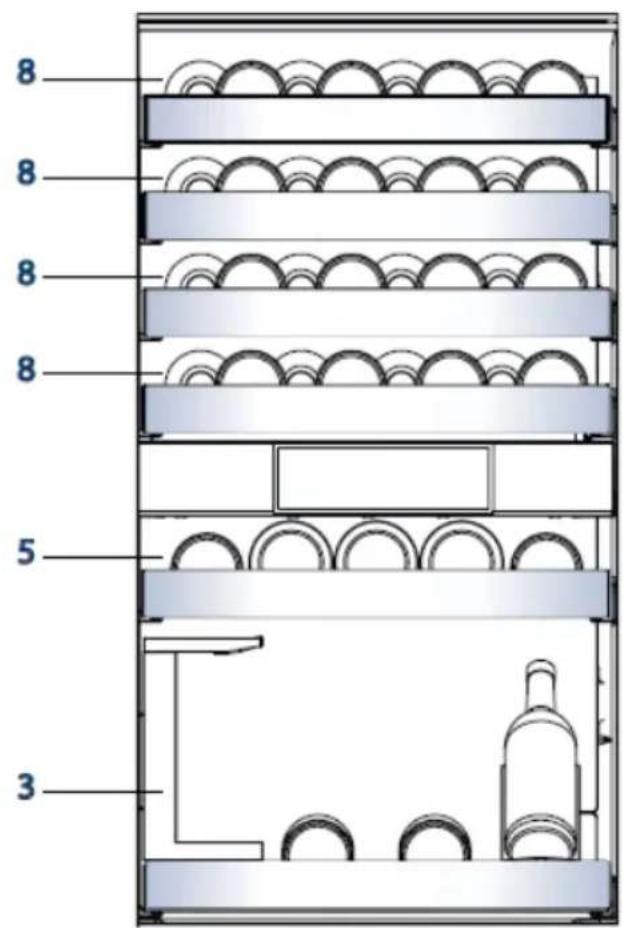

Het wijnkastcompartiment van 215 L kan maximaal 40 standaardflessen (76 mm diameter) bevatten. Magnumflessen kunnen op de onderste plank worden geplaatst.

Hoe verbind ik het apparaat met de hOn-app?

Ga naar het menu Instellingen > Netwerkverbinding, scan de QR-code om de hOn-app te downloaden. Maak een account aan en volg de instructies om het apparaat via Wi-Fi te koppelen.

Wat moet ik doen als het touchscreen niet reageert?

Controleer of de automatische vergrendeling niet is ingeschakeld. Veeg naar links op het scherm om te ontgrendelen. Als het probleem aanhoudt, start u het apparaat opnieuw op door het 5 minuten los te koppelen.

Hoe stel ik de temperatuur van de wijnkast in?

Tik op het startscherm op de selector A (wijnbewaarzone). Sleep de schuifregelaar tussen 8 °C en 18 °C in stappen van 1 °C.

Er klinkt een geluidsalarm, wat betekent dat?

Een continu alarm geeft aan dat de deur langer dan een minuut open staat. Een intermitterend alarm kan wijzen op een storing (temperatuur, ventilator, enz.). Raadpleeg het scherm voor het foutbericht en neem indien nodig contact op met de klantenservice.

Hoe onderhoud ik de koelkast?

Maak de binnenkant schoon met warm water en een mild reinigingsmiddel. Gebruik geen schurende producten. Het ontdooien is automatisch. Stof de achterkant eenmaal per jaar af.

Kan ik verlengsnoeren gebruiken?

Nee, het apparaat moet rechtstreeks op een geaard stopcontact worden aangesloten. Gebruik geen stekkerdozen of verlengsnoeren.

Wat te doen bij stroomuitval?

Het apparaat onthoudt de instellingen. Na het terugkeren van de stroom hervat het de vorige werking. Bij langdurige uitval de deuren niet openen om de temperatuur te behouden.

Hoe vervang ik de LED-lamp?

De LED-lamp mag alleen door een erkende professional worden vervangen. Neem contact op met de Haier klantenservice. Probeer het niet zelf te vervangen.

Wat is de garantie op dit product?

De wettelijke garantie is 2 jaar in de Europese Unie (1 jaar in het Verenigd Koninkrijk, 5 jaar in Noorwegen). Raadpleeg de garantiekaart die bij het apparaat is geleverd voor details.

GEBRUIKSAANWIJZING CSW9619ENGBW HAIER

Het systemd geeft aan dat er een brandrisico bestaat aangezien brandbaar materiaal wordt gebruikt. Zorg ervoor dat er geen brand worden veroozaakt door brandbaat materiaa te ont steken.

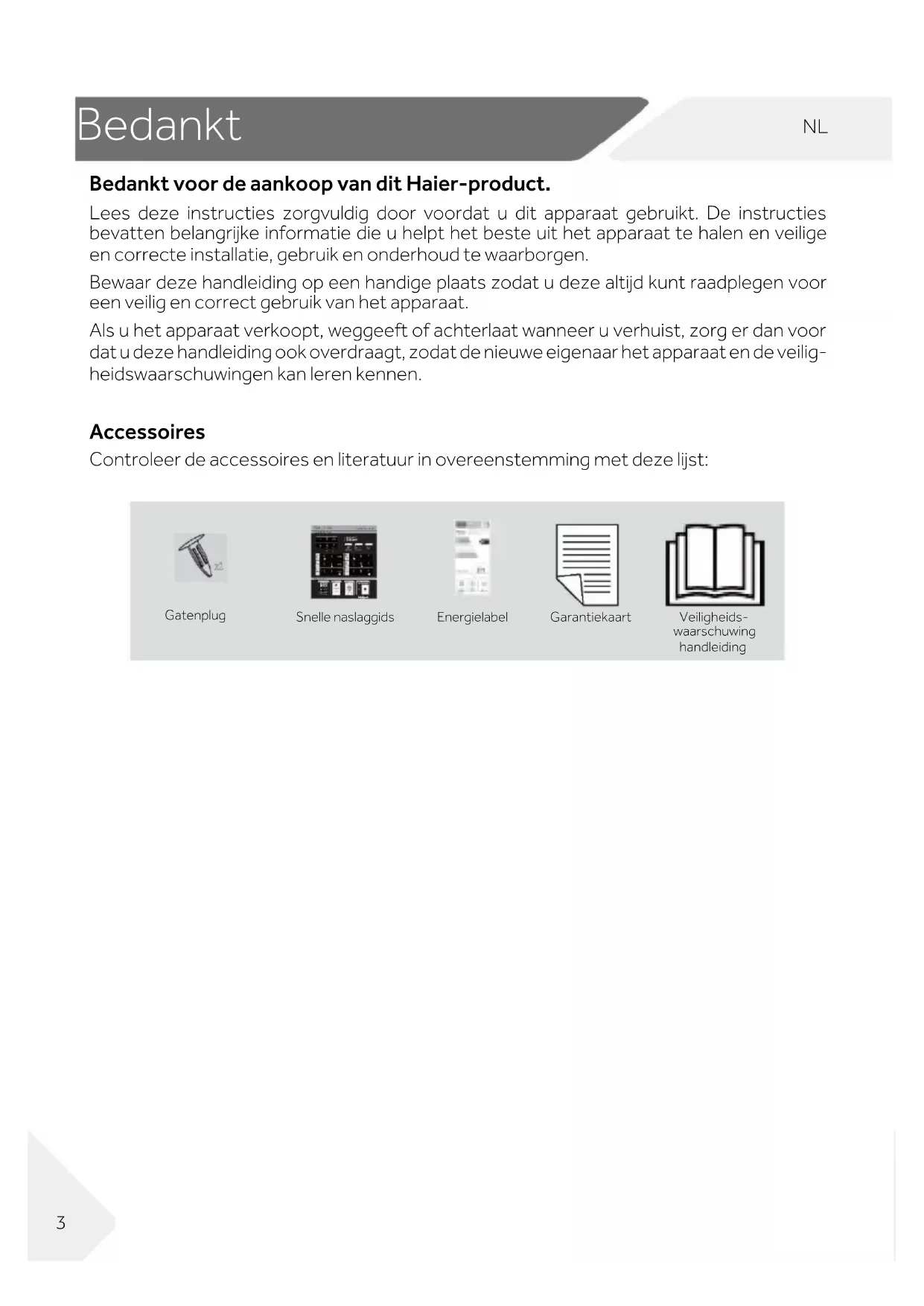

Bedankt voor de aankoop van dit Haier-product.

Lees deze instructies zorgvuldig door voordat u dit apparaat gebruikt. De instructies bevatten belangrijke informatatie die u helpt het Beste uit het apparaat te halen en veilige en correcte installmentatie, gebruik en onderhoud te waarborgen.

Bewaar deze handleiding op een handigeplaats zodate u deze algid sunt raadplegen voor een veilig en correct gebruik van het apparaat.

Als u het apparaat verkoopt, weggeeft ofchterlaat wonneer u verhuist, zorg er dan voor dat u deze handleiding ook overdraagt, zodat de neue eigenaar het apparaat en deveiligheidswaarschuwingen kan leren kennen.

Accessoires

Controleer de accessoires en literatuur in overeenstemming met deze lijst:

Gatenplug

Snelle naslaggids

Energielabel

Garantiekaart

Veiligheids-waarschuwing handleiding

5 Veiligheidsinformatie

10 Beoogd gebruik
11 Productbeschrijving
12 Gebruik

Vórór het eerste gebruik 6
Installatie 6
Dagelijks gebruik 7
Informatie over koudemiddel 9

Vór het eerste gebruik 12
Aanraakschem 12
Eerstekeireinschakelen 12
Verbinden met telefoon 13
Automatische vergrendelfunctie 14
Beschrijving van het bedieningspaneel 14
Functie wijnopslagzone 14
Functie decanteerzone 15
Vriezerfunctie 15
Intelligente wijnopslag 15
Slimme wijnzoekfunctie 16
Decanteren 17
Systeeminstallingen 17
Alarm Deur open 19
Abnormale alarmen 19
Uitschakelgeheugen 19
Wi-Fi-informatie 20

22 Apparatuur
24 Tips voor
energiebesparing
25 Onderhoud en reiniging
26 Problemen oplossen
29 Installatie
31 Technische gegevens
33 Klantenservice

WAARSCHUWING - Belangrijke veiligheidsinformatie

LET OP - Algemene informatie en tips

Milieu-informatie

Verwijdering

Help het milieu en de volksgezondheid te beschermen. Doe de verpakking in de waarvoor bestemde containers om deze te recyclen. Help het afval van elektrische en elektronische apparaten te recyclen. Gooi apparaten met dit symbol niet weg bij het huisvuil. Lever het product in bij uwplaatselijke recyclingfacilititeit of neem contact op met de gemeente.

WAARSCHUWING!

Gevaar voor letsel of verstikking!

Koelmiddelen en gassen moeten professioneel worden verwijderd. Controller of de leidingen van het koelmiddelcircuit Niet zich beschadigd voordat ze op de juiste manier worden afgevoerd. Haal de stekker van het apparaat uit het stopcontact. Knip het netsnoer af en gooij het weg. Verwijder de bakken en laden en de deurvergrendeling en - Abdichtingen om te voorkomen dat kinderen en huisdieren in het apparaat worden opgesloten.

Het koelkastgedeelte van dit apparaat is bedoeld voor het bewaren van wijn.
Lees voordat u het apparaat voor het eerst inschakelt de volgende veiligheidstips:

WAARSCHUWING!

Vór het eerste gebruik

Controller of er geen transportschade is.
- Verwijder alle verpakkingsmaterialen en houd ze buiten het bereik van kinderen.
Wacht ten minste twee=uur voordat u het apparaat installeert, om er zeker van te+zijn dat het koelmiddelcircuit volledig werkt.
- Verplaats het apparaat algijd met ten minste twee Personen, het is namelijk zwaar.

Installatie

Het apparaat moet op een goed geventileerde plaats worden geplaatst. Zorg voor een ruimte van ten minste 9 cm boven en 4 mm rond het apparaat.
- Plaats het apparaat nooit in een vochtige ruimte of op eenplaats waar het met water kan worden bespat. Reinig en droog waterspatten en vlekken met een zachte, schone doek.
Installee het apparaat Niet in direct zonlicht of in de buurt van warmtebronnen (bijv. kachels, verwarmingstoestellen).

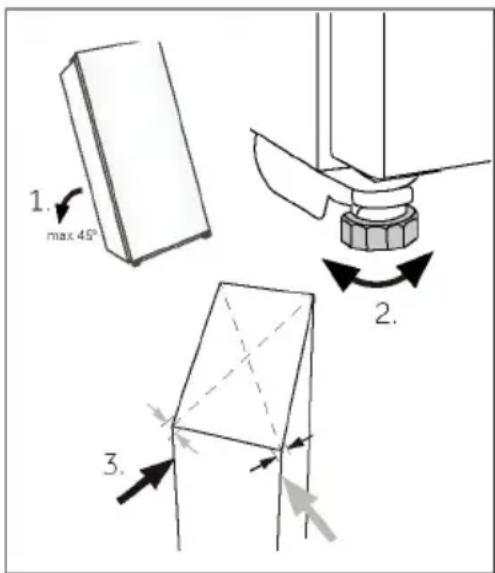

Installee het apparaat waterpas op eenplaats die geschikt is voo de grootte en het gebruik ervan.

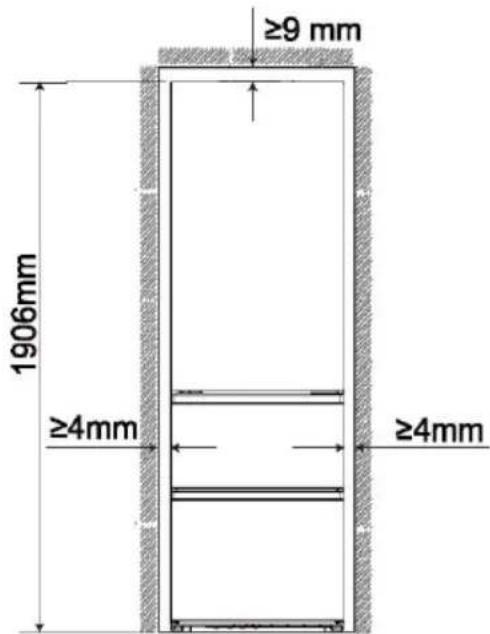

Zorg ervoor dat de ventilatieopengingen in het apparaat of in de ingebouwde constructie open blijven.
Controller of de elektrische informatatie op het typeplaatje overeenkomt met de stroomvoorziening. Als dat Niet het geval is, neem dan contact op met een elektricien.
Het apparaat wordt gebruikt met een voeding van 220-240 VAC/50 Hz. Abnormale spanningssschommelingen können ertoe leiden dat het apparaat Niet start of dat de temperatuurregeling of de compressor beschadigd raakt of dat er tijdens het gebruik een abnormaal geluid opttreedt. In dat geval moet er een automatische regelaar worden gemonteerd.
Gebruik geen stekkerdozen en verlangkabels.

WAARSCHUWING!

• Plaats Niet meerere draagbare stopcontacten of draagbare voedingen op deijkenkant van het apparatus.
  Zorg ervoor dat het netsnoor Niet bekneld raakt door de koelvriescombinatie, ga Niet op het netsnoor staan.
• Gebruik een apart geaard stopcontact voor de stroomvoorziening, dat gemakkelijk toegankelijk is. Het apparaat要去 geaard zijn. Alleen voor het Verenigd Koninkrijk: Het netsnoer van het apparaat is voorzien van een 3-aderige (geaarde) stekker die past op een standard 3-aderig (geaard) stopcontact. De derde pin (aarding) mag nooit worden afgesneden of gedemonteerd. Nadat het apparaat is geinstalleerd,要去 de stekker bereikbaar�k.
  Beschadig het koelcircuit Niet.

Dagelijks gebruik

Dit apparaat mag worden gebruikt door kinderen vanaf 8aar en door personen met verminderde lichamelijke, zintuiglijke of verstandelijkke vermogens of met een gebrek aan kennis en ervaring, mits er toezicht is of zich instructies hebben gekreten om het apparaat veilig te+kennen gebruiken en de bevaren begrijpen die ermee gepaard gaan.
▶ Kinderen van 3 tot 8aar mogen wel vullen en legen, maar mogende koelkast Niet reinigen of installereren.
Houd kinderen onder de 3aar uit de buurt van het apparaat, tenzij ze voortdurend onder toezicht staan.
Kinderen mogen nicht met het apparaat spelen.
Als er koudemiddel of ander brandhaar gas in de buurt van het apparaat lekt, moet u de klep van het lekkende gas aflsuiten, de deuren en ramen openen en mag u de stekker van de koelkast of een ander apparaat Niet uit het stopcontact halen of in een stopcontact steken.
Let op, het apparaat is ingesteld om te werken bij een specifiek omgevingstemperatuurbereik van 10 tot 43^ . Het is möglichk dat het apparaat na een langearend bij een temperatuur boven of onder het aangegeven bereik Niet goed meer werkt.
- Plaats geen onstabiele voorwerpen (zware voorwerpen, containers gemuld met water) boven op de koelvriescombinatie, om persoonlijk letsel door vallen of elektrische schokken door contact met water te voorkomen.
Trek Niet aan de deurschappen. De deur kan scheefgetrokken worden, het flessenrek kan eruit worden getrokken, of het apparaat kan omvallen.

WAARSCHUWING!

Open en sluit de deuren alleen met de handgrepen. De ruimte tussen de deuren en tussen de deuren en de kast is zeer smal. Steek uw handen nicht in deze ruimtes, om te voorkomen dat uw vingers bekneld raken. Open of sluit de koelvriescombinatie of de deuren ervan alleen als er geen kinderen zich die zich binnen het bewegingsbereik van de deur bevinden.
Bewaar of gebruik in het apparaat of in de buurt ervan geen brandbare, explosieve of corrosieve materialen.
Bewaar geen geneesmiddleslen, bacteriën of chemicaliën in het apparaat. Dit is een huishoudelijk apparaat. Het worden Niet aanbevolen om materialen op te slaan die strikte temperaturesn vereisen.
Bewaar vloeistoffen in flessen of blikjes (met uitzondering van sterke drank), met name koolzuurhoudende dranken, nooit in de vriezer,,ondat deze als gevolg van het invriezen barsten.
- Controller de staat van het voedsel als er spreke van opwarming is geweest in de vriezer.
Stel de temperatuur in het koelkastgedeelte Niet onnodig laag in. Bij een hoge instelling hunnen temperaturen onder nul optreden. Let op: Flessen hunnen barsten
Raak geen bevroren producten aan met natte handen (draag handschoenen). Eet vooral ijsjes Niet onmiddelijk na verwijdering uit het vriezergedeelte op. Er bestaat het risico op bevriezing of vriesblaren. Eerste hulp: houd onmiddelijk onder de koude kraan. Niet lostrekken!
Raak het binnenoppervlak van het vriezergedeelte Niet aan wanner het in werkig is, vooral Niet met natte handen, omdat uw handen aan het oppervlak vast konnen vriezen.
Haal de stekker van het apparaat uit het stopcontact wonneer er spreke is van een stroomstoring of voordat u het schoonmaakt. Laat het apparaat minstens 7 Minutes rusten voordat u het opnieuw opstart, waar dat vaak starten de compressor kan beschadigen.
▶ Gebruik geen elektrische toestellen in de bewaarruimten voor levensmiddelen van het apparaat, tenzij deze van het type+zijn dat door de fabrikant worden aanbevolen. Onderhoud/reiniging
Zorg ervoor dat er toezicht is op kinderen als ze schoonmaak- en onderhoudsklusjesuitvoeren.
Houd de stekker vast, nicht het snoer, wanner u de stekker uit het stopcontact haalt.

WAARSCHUWING!

Reinig het apparaat Niet met een harde borstel, draadborstel, waspoeder, benzine, amylacetaat, aceton en soortgelijke organische oplossingen, zure of alkalische oplossingen. Reinig het apparaat met een special reinigingsmiddel voor koelkasten om schade te voorkomen.
Schraap ijsafzetting en ijs Niet af met scherpe voorwerpen. Gebruik om schade aan de kunststof onderdelen te voorkomen geen sprays, elektrische verwarmingstoestellen zoals haardrogers, stoomreinigers of andere warmtebronnen.
- Gebruik geen mechanische apparaten of andere middelen om het ontdooien te versnellen, behalte als deze door de fabrikant worden aanbevolen.
Als het netsnoer beschadigd is, moet deze worden verwangen doorde fabrikant, diens servicevertegenwoordiger of vergelijkbaargekalificierde Personen om gevaar te voorkomen.
Probeer het apparaat Niet zich te repareren, te demonteren of aan te passen. Neem in geval van reparatie contact op met once klantenservice.
Verwijder het stof aan de achterkant van het toestel ten minste eenmaal peraar om brandgevaar en een verhoogd energieverbruik te voorkomen.
Spuit Niet op het apparaat en spoel het Niet af tijdens het reinigen.
- Gebruik geen waterstraal of stoom om het apparaat schoon te make.
Reinig de koude glazen planken nicht met heet water. Door plotseling temperatuurveranderingen kan het glas breken.

Informatie over koudemittel

WAARSCHUWING!

Het apparaat bevat het brandbare koelmiddel ISOBUTAAN (R600a). Controleer of het koelcircuit tijdens transport of installmentiet is beschadigd. Lekkend koelmiddel kan oogletsel veroorzaken of ontbranden. Houd bij eventuele beschadiging open vuurbronnen uit de buurt, ventilier de ruimte grondig en trek de stekker van het apparaat of andere apparaten Niet uit het stopcontact. Informeer de klantenservice. Als de ogen in contactkommen met het koelmiddel, spoel deleze dan onmiddelijk uit met stromend water en bel onmiddelijk de oagspecialist.

Beoogd gebruk

Dit apparaat is bedoeld voor het bewaren van wijn en het invriezen van voedsel. Het is uitsluitend ontworpen voor gebruik in huishoudelijkke en soortgelijke toepassingen, zoals personeelskeukens in winkels, Kantoren en andere werkomgevingen; op boerderijen en door Gasten in hotels, motels en andere woonomgevingen, maar ook in bed and breakfasts en bij cateringbedrijven. Het is Niet bedoeld voor commercieel of industrieel gebruik. Wijzigingen of aanpassingen aan het apparaat zichniet toegestaan. Onbedoeld gebruik kan risico's en verlies van garantieclaimsveroorzaken.

Let op

Door technische wijzigingen en verschillende modellen können sommige afbeeldingen in deze handleiding afwijken van uw model.

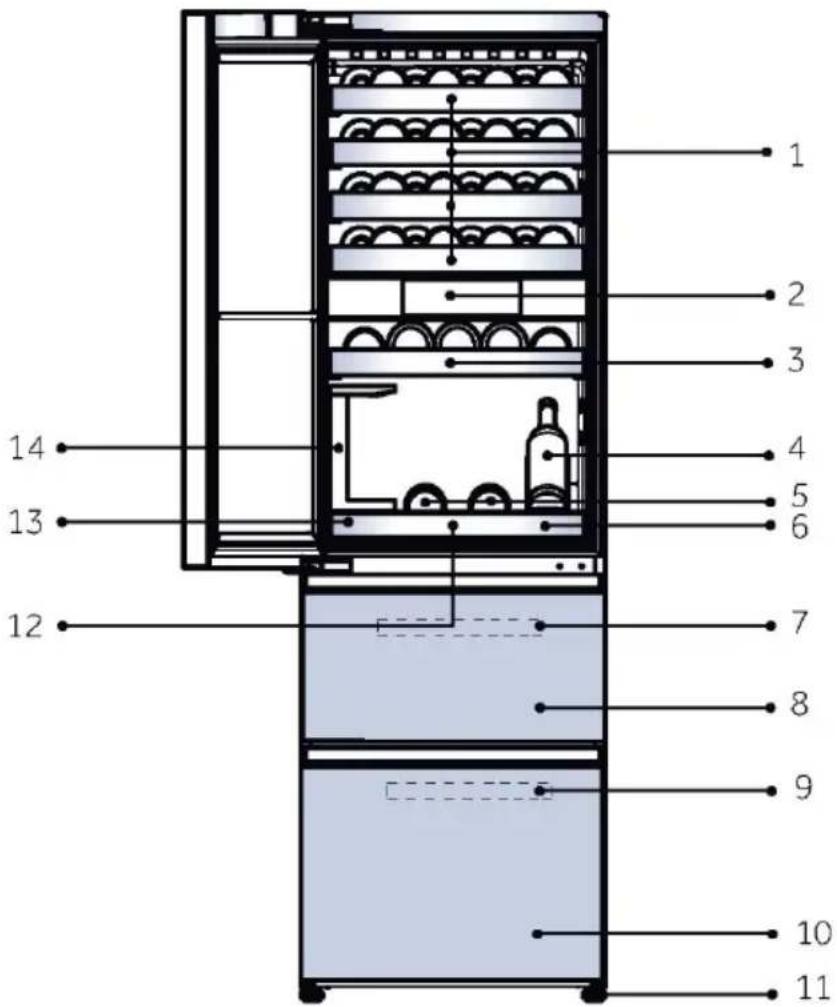

Afbeelding van het apparatus

1. Grootwijnrek
2. Display
3. Klein wijnrek
4. Display wijnhouser
5. Houten planta voor het serveren van wijn
6. Plaat voor het serveren van wijn

7. Vriezerplaat

8. Bovenste vriezerlade

9. Vriezerplaat
10. Onderste vriezerlade
11. Verstelbare pootjes
12. Schokabsorberende pad voor serveerplaat
13. Opvangbak
14. Wijnglashouver

Verwijder de deursteun van de koelvriescombinatie

1. Verwijder de deursteun na het verwijderen van de bevestigsschroeven van de deur.
2. Haal de plug uit de zak met onderdelen en breng hem aan in het schroefgat.

1. Vóör het eerste gebruik

• Verwijder al het verpakkingsmaterial. Dit geldt zowel voor de schuimbasis als voor al het plankband waarmee de accessoires van de wijnkast zowel binnen als buiten vastzitten. Houd het buiten het bereik van kinderen en gooij het weg op een milieuvriendelijk manier.
• Reinig de binnen- en de buitenkant van het apparatusat met water en een mild reinigingsmiddel voordat u er wijn inplaatst.
  Nadat het apparaat waterpas is gezet en is schoongemaakt, moet u minstens 2aar wachten voordat u het aansluit op het elektriciteitsnet. Als uw koelvriescombinatie wat voor reden dan ook is gekanteld, wacht dan 24aar voordat u het apparaat aansluit. Raadpleeg het hoofdstuk INSTALLATIE.
  Nadat u het apparaat hebt aangesloten op een stopcontact, LAST u het minstens 30 minuten werken om te acclimatiseren voordat u eventuele aanpassingen aanbrengt.

2. Aanraakschem

Het beeldscherm ondersteunt aanraakbediening, wat betekent dat het reageert wanner u het Lichtjes aanraakt met uw vinger.

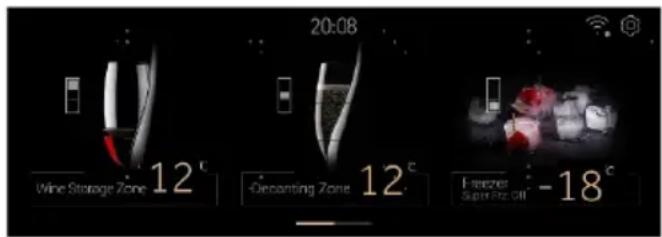

3. Eerste inschakelinstelling

• Wonneer het product de eerste keer wordt ingeschakeld, wordt het weergaveschemm automatisch ingeschakeld. Na het openen van het hoofdschemm van de interface wordt de wijnopslagzone standard ingesteld op 12^ , wordt de decanteerzone standard ingesteld op 12^ , wordt de vrieszone standard ingesteld op -18^ en wordt de Super Frz standarduiitgeschakeld.

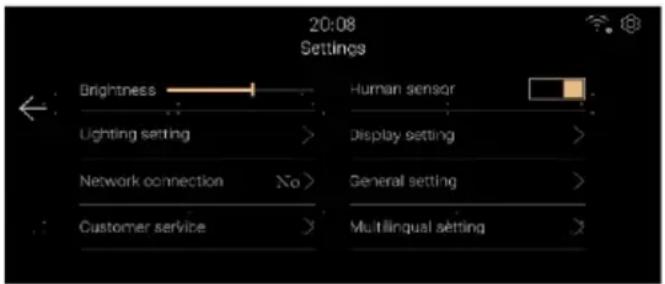

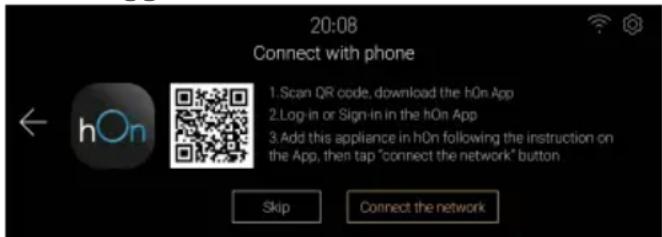

4. Verbinden met telefoon

Raak het pictogram "Instellingen" rechtsboven op de startpage aan om de interface voor systeeminstelleningen te openen.

• Raak [Netwerkverbinding] aan en scan de QR-code om de hOn-app te downloaden en registreer u om in te loggen.

Nadat u de mobiele app hebt ingesteld, raakt u de knop [Verbind het netwerk] aan om de netwerkconfigaturiemodus te openen. Volg de instructies op de interface om de hOn-app te gebruiken om de apparaatbinding te voltooien.

Let op

• Als u er nicht in bent geslaagd om verbinding te make n met het netwerk nadat u de networkconfiguratiemodus bent binnengegaan, worden de modus na een bepaalde tijd afgesloten. Om verbinding te blijven make met het netwerk, moet u de networkconfiguratiemodus opnieuw openen.
  Nadat de hOn-app succesvol is verbonden, geeft het apparaat aan dat de netwerkverbinding succesvol is. Klik op [Voltooien] om de startpage na te openen.

5. Automatische vergrendelfunctie

Als er gedurende een minuut geen handeling worden verricht en de menselijkke sensor detecteert dat de gebruiker na een minuut vertrekt, worden het display uitgeschakeld. En het display gaat maar de vergrendelschemirminterface wanner de menselijkke sensorfunctie worden geactiveerd of de deur worden geopend.
- De wijnformatie worden weergegeven volgens de weergave-instelling van de systemdinstelingeninterface.
Veeg het scherm maar links om te ontgrendelen.

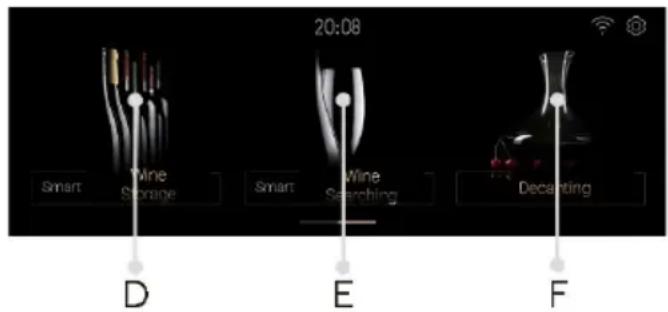

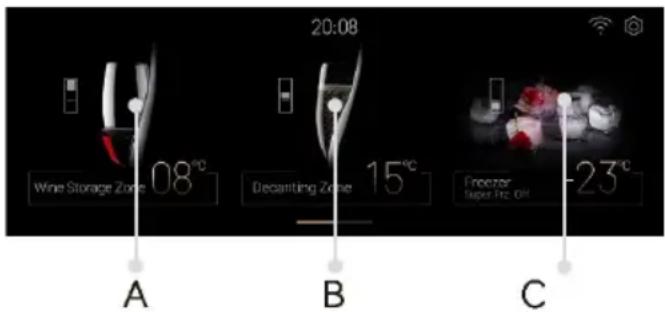

6. Beschrijving van het bedieningspaneel

A. Keuzetoets voor wijnopslagzone
B. Keuzetoets voor decanteerzone
C. Keuzetoets voor Freezer/ Super Frz. On

D. Keuzetoets voor slimme wijnopslag
E. Keuzetoets voor het zoeken van wijn
F. Keuzetoets voor decanteren

7. Functie wijnopslagzone

Raak "A" aan om de interface voor het aanpassen van de temperatuur van de wijnopslagzone te openen.
Schuif maar links en rechts in het temperatuurgebied om de instelling van de wijnopslagzone aan te passen:tussen 8 18^ ,pas bij elke schuif 1^ aan en de zoemer gaat een keer.
De vochtigheidsweergave kan nicht worden aangepast en geeft de vochtigheidswaarde in de wijnopslagzone aan.

8. Functie decanteerzone

Raak "B" aan op de startpagina om de interface voor het instellen van de temperatuur van de Sommelier te openen. Schuif maar links of rechts in het temperatuurgebied om deinstelling van de decanteerzone aan te passen tussen 8 18^. Met elke keer schuiven wordt er 1^ aangepast en piept de zoemer eén keer.
De vochtigheidsweergave kan nicht worden aangepast en geeft de vochtigheidswaarde in de decanteerzone aan.

9. Vriezerfunctie

Raak "C" aan op de startpagina om de interface voor het aanpassen van de temperatuur van het vriezergedeelte te openen.
Als de Super Frz-functie uit staat, schuif je waar links en rechts in het temperatuurgebied om de vrieszone in te stellen:tussen -14~-24°C. Met elke keer schuiven wordt er 1 °C aangepast en piet de zoemer eén keer.
▶ Klik op het pictogram Super Frz om de Super Frz-functie in / uit te schakelen. Als Super Frz ingeschakeld is, kan de temperatuur van het vriezergedeelte nicht worden aangepast.

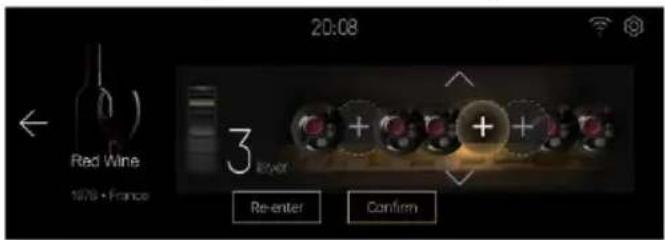

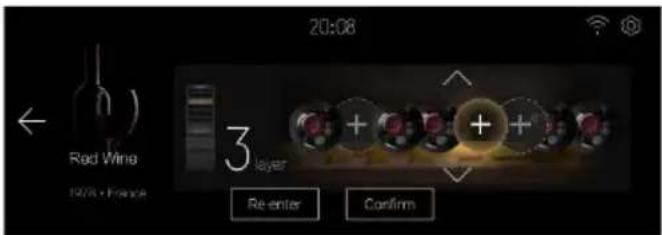

10. Slimme wijnopslag

Raak "D" aan op de startpagina om de slimme wijnopslaginterface te openen, waar u wijn kurz toevoegen, wijn kurz neerzetten, wijn kurz verrangen, wijn kurz verwijderen en wijn kurz verplaatsen.

Raak [Place the Wine] aan om de interface voor het toevoegen van wijn te openen.
- Raak de pijl aan om het aantallagen aan te passen, klik op het gebied met het "+"-teken (leeg, geen wijn opgeslagen), selecteer de locatie links en rechts, het gebied wordt gemarkeerd en tegelijkertijd gaat de interne verlichting van de wijnkastuit en worden de geselecteerde positie-indicator gemarkeerd (de systeeminstelling "display setting" [Wine display location indicator] worden ingesteld op aan).
▶ Klik op bevestigen, voer de wijngegevens in en voltooi de wijnopslag.
Raadpleeg voor andere handelingen de instructies op het scherm

11. Slimme wijnzoekfunctie

Raak "E" aan op de startpagina om de interface voor de slimme wijnzoekfunctie te openen: Voorwaardelijk filteren Wijnvinder, Favoriete Wijnvinder, Favoriete Verwijdering, Favoriete Toevoeging

12. Decanteren

Raak "F" aan op de startpagina om de interface voor wijnselectie te openen.
▶ Klik op de wijnstreek om het type te selecteren en spring verwolgens maar de interface voor het decanteren van deze soort wijn, de decanteertijd kan door de gebruiker worden ingesteld en hiermee kan de starttijd, pauzetijd, voortzettingstijd en annuleringstijd worden gerealiseerd. Nadat het aftellen is voltooid, LAST DE KOELKAST een pieptoon horen wonneer het decanteren voltooid is en klikt de gebruiker op [OK] om de pieptoon tebeeindigen.

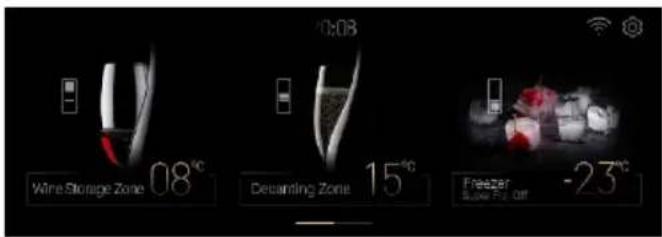

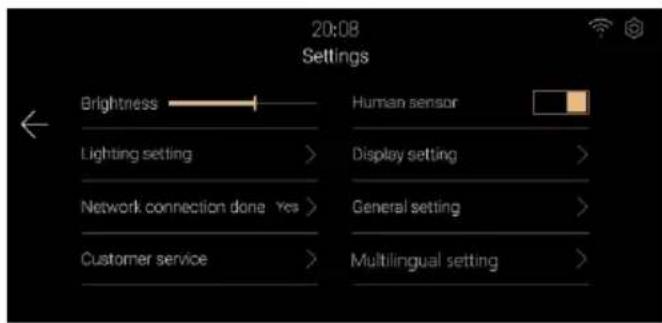

13. Systeeminstallingen

Raak het instellingenpictogram rechtsboven op de startpage aan om de instellingenpagina te openen.

Helderheidsinstellungen Versleep of klik op de helderheidsbalk om dehelderheid van de weergave aan te passen.

Instellingen menselijke sensor Klik op de knop [Menselijke sensor] om de menselijke sensor van de koelkast-vriezer in ofuit te schakelen.

Verlichtingsinstellingen

Klik op [Lighting Setting] om de interface voor het instellen van de verlichting te openen

① [Licht aan/uit], kan de koel-vriescombinatieverlichtingsfunctie in- of uitschakelen.
(2) [Instellingverlichtingstijd], u kunt de verlichtingsduur instellen nadat u de deur sluit, de standaardwaarde is 30 seconden. Het instelbereik is van 00 minutes 00 seconden tot 59 minutes 59 seconden.

Weergave-installingen

Klik op [Display Setting] om de interface voor het instellen van de weergave te openen.

① Met de keuzetoets voor het weergeven van wijninformatie kut u de functie voor het weergeven van wijninformatie in- of uitschakelen in de vergrendelingstoestandinterface van de koelkast.
② Instelling wijnlocatie-indicator, hiermee kan de wijnlocatie-indicatorfunctie worden in- of uitgeschakeld bij het opslaan of zoekenaar wijn.

Algemeneinstallingen

Klikop [General Settings] om deinstallingeninterface te openen.

① Klik op [Date Setting] om de interface voor het instellen van de datum te openen en u kunt de datum instellen.
② Klik op [Time Setting] om de interface voor het instellen van dearend te openen en dearend in te stellen.

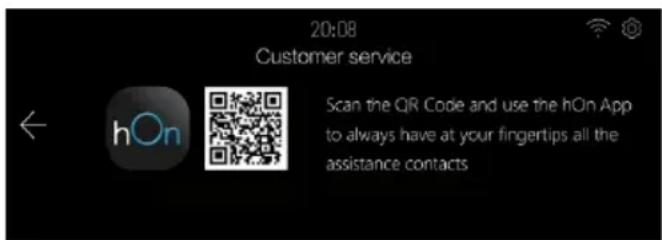

Klantenservice

Klik op [Customer service] om de interface van de klantenservice te openen, met de melding dat de lokale klantenservice van de gebruiker kan worden gecontacteerd via de mobiele hOn App.

14. Alarm Deur open

Als de deur van het wijnopsslaggedeelte langer dan 1 minuut open blijft staan, geeft de koelvriescombinatie een alarmsignaal om de gebruiker te waarschuwen. Het alarm.gaat uit wanner de deur gesloten is.

15. Abnormale alarmen

Als de temperatuur van de wijnsensor lager is dan 0^ , verschijnt er een pop-upvenster met de melding dat het apparaat defect kan raken. Schakel de stroom zo snel möglichuit en neem contact op met de klantenservice om schade aan de wijn te voorkomen.
Als het pop-upvenster van het apparatusaat 'ventilator', 'demper', 'klep' of 'communicatiefout' aangeeft, is er möglich een storing in het apparatusaat en moet u de klantenservice informeren voor inspectie terplaatse.
Wanneer de deur lange tijd geopend is, geeft het scherm aan dat de storing in de deurschakelaar normalaal is. Als de deur.altijd gesloten is, kan de deur defect zichn.

16. Geheugen uitschakelen

De actuele werkstatus bij stroomuitval wordt opgeslagen en het systemm werkst nog steeds volgens de instelleningen voor de stroomuitval als de stroom waer wordt hersteld.

17. De Wifi-modus instellen

Dit product is Niet bedoeld voor commercieel gebruik.
- Maximaal uitgangsvermogen zender: 2,4 GHz Wifi: 19,5 dBm Bluetooth LE: 4.88 dBm; Bluetooth BR/EDR): 9.60 dBm.
Werkfrequentie zender: 2400 MHz-24833,5 MHz

17. De Wifi-modus instellen

Dit product is nicht bedoeld voor commercieel gebruik.
Maximaal uitgangsvermogen zender: 2,4 GHz Wifi: 19,5 dBm Bluetooth LE: 4.88 dBm; Bluetooth BR/EDR): 9.60 dBm.
Werkfrequentie zender: 2400 MHz-24833,5 MHz

IN APP PAIRING PROCEDURE

Step 1

1. De schappen zijn zo ontworpen dat de wijn gemakkelijk kan worden opgeslagen en verwijderd. Ze können met een zachte doek worden gereinigd.
2. Gewone flessen met een diameter van 76 mm konnen worden gestapeld.
3. Grote flessen können op het onderste schap worden gestapeld.
4. De hoeveelheid kan variieren van het aangegeven aantal flessen als ze op een andere manier worden opgestapeld.

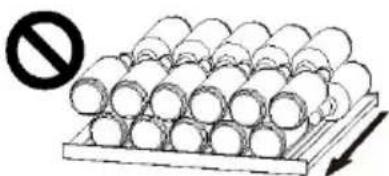

Advies voor de indeling van uw koelvriescombinatie

Controleer voordat u de flessen in de koelvriescombinatie staat of de wijnrekken volledig stabel发展格局. Bovendien moet u controlleren of er geen flessenuitsteken voor bij de schappen, om te voorkomen dat flessen de glazen deur raken bij het sluiten.

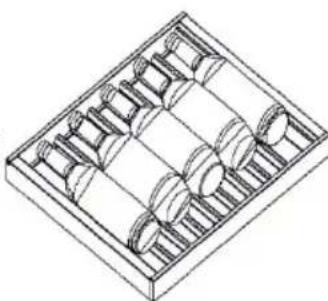

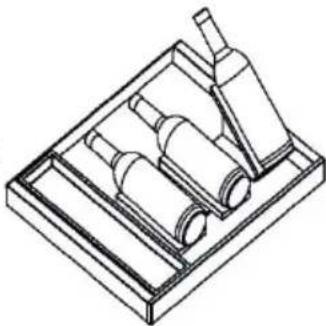

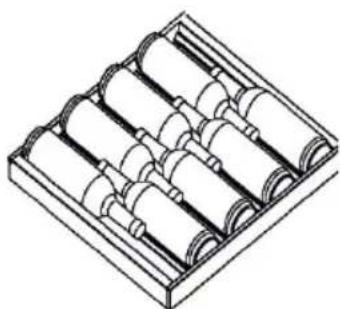

2. Flessendiagrams voor verschillenderekken

Groot wijnrek

Klein wijnrek

Flessendiagram Sommelier-ptaat

Wijingslasrek

3. Organisatie van gewone wijnflessen in de wijnopslagruimte

Standaardflessen voor het bepalen van de organiseatie (volume in mm)
Maximale flesgrootte 40 flessen

Tips voor energiebesparing

Zorg ervoor dat het apparaat goed wordt geventileerd (raadpleeg INSTALLATIE).
Installeeer het apparaat Niet in direct zonlicht of in de buurt van warmtebronnen (bijv. kachels, verwarmingstoestellen).
Vermijd onnodig lage temperaturen in het apparaat. Het energieverbruik neemt toen aarmate de temperatuur in het apparaat lager is ingesteld.
Open de deur van het apparaat zo weinig en zo kort möglich.
Overschrijd de voorgeschreven hoeveelheid flessen nicht, om te voorkomen dat de luchtstroom worden belemmerd. Houd de deurpakking schoon, zodat de deur altoig goed sluit.

1. Ontdooien

Het ontdooien van de koelvriescombinatie gebeurt automatisch; er is geen handmatige actie nodig.

2. De ledlamp verrangen

De lamp gebruikt een led als Lichtbron, met een laag energieverbruik en een lange levensduur. Als er spreke is van een afwijking, neem dan contact op met de klantenservice. Zie KLANTENSERVICE.

WAARSCHUWING!

Vervang de ledlamp nicht zich. Deze mag alleen worden verrangen door de fabrikant of de erkende servicevertegenwoordiger.

Parameters van de ledlamp:

Spanning 12 V

Maximaal vermogen: 18 W

LED-efficientreikasse: G

3. Geen gebruik gedurende een langereperiode

Haal de stekker van het netsnoer uit het stopcontact.

Reinig het apparaat en de deurpakkingen zoals hierboven beschreiben.

Houd de deur open om de vorming van nare geuren binnenin te voorkomen.

4. Het apparaat verplaatsen

1. Verwijder alle flessen en haal de stekker van het apparatusaat uit het stopcontact.
2. Maak planken en andere beweegbare delen in de koelvriescombinatie vast met plakband.
3. Kantel de koelvriescombinatie nicht meer dan 45^ om schade aan het koelsysteme te voorkomen.

Veel problemen können door uzelf worden opgelost zonder specifieke expertise. Raadpleeg in geval van een probleem alle getoonde möglichkheden en volg de onderstaande instructies voordat u contact opneemt met de klantenservice. Zie KLANTENSERVICE.

WAARSCHUWING!

Schakel het apparaat uit voordat u onderhoud uitvoert en haal de stekker uit het stopcontact.
Elektrische apparatuur mag alleen worden onderhonden door gekwalificeerde elektrische experts,,ondat onjuiste reparaties aanzienlijke gevolgschade{kunnenveroorzaken.
- Als de voeding beschadigd is, mag deze alleen worden verrangen door de fabrikant, diens servicevertegenwoordiger of vergelijkbaar gekwalificeerde Personen om gevaart te voorkomen.

Probleem	Mogelijk oorzaak	Mogelijk oplossing
De compressor werkt nicht	• De netstekker is Niet aangesloten op het stopcontact.	• Steek de stekker in het stopcontact.
Het apparaat loopt vaak of te lang.	• De binnen- of buitentemperatuur is te hoog. • Het apparaat is eenijd lang Niet ingeschakeld geweest. • Een deur van het apparaat is Niet goed gesloten. • De deur is te vaak of te lang geopend. • De temperatuurinstelling voor het vriezergedeelte is te laag. • De deurpakkingen zijn vuil, versleten, gebarsten of Niet goed op elkaar afgestemd. • De vereiste luchtcirculatie is Niet gegarandeerd.	• In dit geval is het normalaal dat het apparaat langer werkt. • Normaal gesproken duurt het 8–12aar voordat het apparaat volledig is afgekoeld. • Sluit de deur/lade en zorg ervoor dat het apparaat op een vlakke ondergrond staat en dat er geen etenswaren of voedselbakjes de deur blokkeren. • Open de deur/lade Niet te vaak. • Reinig de deur-/ladepakkingen of maar zeervangen door de klantenservice. • Zorg voor voldoende ventilatie.
De binnenkant van de koelkast met vriesvak is vies en/of stinkt.	• De binnenkant van de koelvriescombinatie要去 worden schoongemaakt.	• Reinig de binnenkant van de koelvriescombinatie.

Problemen oplossen

Probleem	Mogelijk oorzaak	Mogelijk oplossing
Het is nicht koud genoeg in het apparaat.	• De temperatuur is te hoog ingesteld. • Er zijn recentelijk flessen toegevoegd. • De deur van het apparaat is Niet goed gesloten. • De deur/lade is te vaak of te lang geopend. • De deurpakkingen zijn vuil, versleten, gebarsten of Niet goed op elkaar afgestemd	• Stel de temperatuur opnieuw in. • Houd rekening met deijd die nodig is voor de recent toegevoegde flessen om de gewenste temperatuur te bereiken • Sluit de deur/lade. • Open de deur/lade Niet te vaak • Reinig de deurpakkingen ofaat ze verwangen door de klantenservice.
Het is te koud in het apparaat.	• De temperatuur is te laag ingesteld.	• Stel de temperatuur opnieuw in.
Vochtvorming aan de binnenkant van de wijnkast	• Het klimaat is te warm en te vochtig. • Een deur/lade van het apparaat zit Niet goed zich. • De deur/lade is te vaak of te lang geopend. • Voedselbakjes of vloeistoffen�zijn open gelaten.	• Verhoog de temperatuur. • Sluit de deur. • Open de deur/lade Niet te vaak.
Vocht hoopt zich op het oppervlak aan de buitenkant van de koelvriescombinatie en tussen de deuren/deur en lade op.	• Het klimaat is te warm en te vochtig. • De deur is Niet goed gesloten. De koude lusth in het apparaat en de warmerlucht waarbuiten condenseert.	• Dit is normal in een vochtig klimaat en zal veranderen wonneer de luchtvochtigheid daalt. • Zorg dat de deur goed zich zit
De displayverlichting werk, maar voelt Niet koel aan	• Het apparaat is in demomodus.	• Let op welke status hij zich in bevindt. Als het de demomodus is, sluit deze dan af. Service-ingang: gaaar de instellingeninterface en klik cervolgens op het pictogram "Instellengen" om�zad dechtergrundinterface te.gaan, klik cervolgens op "Ingebruiktstelling koelkast" en klik op "Demo-modus"
Probleem	Mogelijkkeoorzaak	Mogelijkkeoplossing
Veel ijs en rijp in het vriezergerdeelte.	De etenswarenijken Niet goed verpakt.Een deur/lade van het apparaat zit Niet goed zich. De deur/lade is te vaak of te lang geopend.De deur-/ladepakkingen+zijr vuil, versleten, gebarsten of Niet goed op elkaar afgestemd.Lets aan de binnenkant voorkomt dat de deur/ lade goed kan sluiten.	Verpak de etenswaren.altijd goed.Sluit de deur/lade.Open de deur/lade Niet te vaak.Reinig de deur-/ladepakkingen of verrang ze door/Newe.Verplaats de planken, deurrekken of interne containers zodate de deur/lade kan worden gesloten.
Derijkanten van de kast en de deurstrip worden warm.	-	Dit is normaal.
Het apparaat maar afwijkende geluiden.	Het apparaat staat Niet op een vlakke ondergrond.Het apparaat raakt voorwerpen rondon.	Stel de pootjes af om het apparaat waterpas te zetten.Verwijder voorwerpen rondon het apparaat.
Er is een Licht geluid te horen dat lijkt op dit van stromend water.	-	Dit is normaal.
Uhoort een alarm-pieptoon.	De deur is open	Sluit de deur
Uhoort een zachte gebrom.	Het anticondensationsystem is aan het werk	Dit voorkomt condensatie en is normaal
De binnenverlichting of het koelsystem werkt nicht.	De netstekker is Niet aangesloten op het stopcontact.De voeding is Niet intact.Het ledlampje werkt nicht	Steen de stekker in het stopcontact Controller de elektrische voeding waar de kamer. Bel hetplaatselijkke elektriciteitsbedrij!Bel de klantenservice om het lampje te latentervangen.

1. Uitpakken

Haal het apparaat UIT de verpakking.
- Verwijder al het verpakkingsmaterial, inclusief de schuimbodem en alle plakband waarmee de accessoires vastzitten.

2. Omgevingsomstandigheden

De kamertemperatuur moet.altijd tussen 10^ en 43^ liggen, aangezien deze detemperatuur in het apparaat en het energieverbruik kan beinvloeden. Installeer het apparaat Niet in de buurt van andere warmtebronnen (ovens, koelkasten) zonder isolatie.

3. Ruimteaanbeveling

Afmetingen van de koelvriescombinatie: bredte 595x diepte 600x hoogte 1906 (mm)

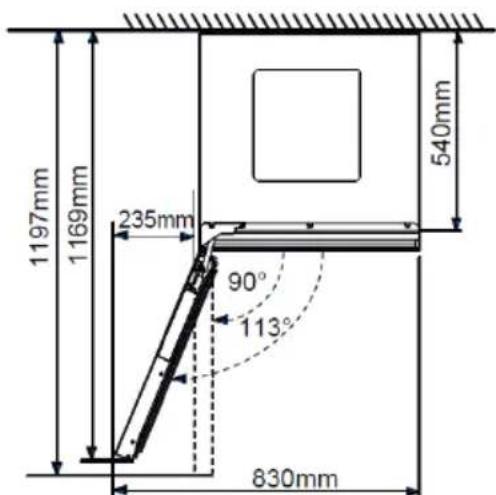

Aanbevolen ruimte als de deur wordt geopend

• Om voor de veiligheid voldoende ventilatie van het apparaat te bereiken,要去 de informatatie over de vereiste ventilatiedoorsneden in acht worden genomen.

WAARSCHUWING!

Zorg ervoor dat de ventilatieopengingen in het apparaat of in de ingebouwde constructie open blijven.

4. Het apparaat uitlijnen

1. Kantel het apparaatiets maarachten.
2. Stel de verstelbare voorste pootjes in op het gewensteiveau door ze te draaien.
3. De stabiliteit kan worden gecontroleerd door afwisseelend op de diagonalen te duwen. De lichte slingering moet in beidenrichtingen hetzelfde zijn. Anders kan het frame kromtrekken; möglichk lekkende deurafdichtingen zich het resultaat.

Eenkleinehellingnarrachterenvergemakkelijk het sluiten van de deur

Technische gegevens

Productkaart volgens de verordening EU nr. 2019/2016

Merk Haier
Modelnaam/identificatie CSW9619ENGBW
Categorie van het model	Koelvriescombinatie
Energie-efficiëntieklasse E
Jaarlijks energieverbruik (kWh/jaar)(1) 246
Totaal volume (liter) 352
Volume koelkast (liter) 215
Volume vriezer (liter) 137
Volume koelersectie (liter) /
Volume automatische ijsblokjesmachine (liter) /
Sterbeoordeling 4
Vorstvrij systeem Ja
Vriescapaciteit (kg/24aar)	9
Klimaatklasse	SN-N-ST-T
Geluidsemissieklasse en geluidsemissie via de Iucht (db(A) re 1pW)	B(35)
Temperatuurstijgingstijd (aar)
IJsbereidingscapaciteit (alleen voor HTF-520IP7)	/
Type apparaat	Vrijstaand

Let op

Het Jaarlijkse energieverbruik is 258 kWh/jaar wonneer het type apparaat ingebouwd is.

Uitleg:

1) Gebaseerd op de resultaten van de standardtest gedurende 24uur. Het werkelijkke energieverbruik is afhankelijk van de werkelijkke omgeving, het aantal flessen, de ingestelde temperatuur, het openen en sluiten van de deur, etc.
2) Het nominale energiaverbruik is de waarde die volgens de standardtest worden verkreten. wanner de binnenverlichting van de wijnkast Niet worden ingeschakeld.

• subnormaal: 'dit koelapparaat is bedoeld voor gebruik bij een omgevingstemperatuur van 10^ tot 32^ ;
• normalaal: 'dit koelapparaat is bedoeld voor gebruik bij een omgevingstemperatuur van 16^ tot 32^'
• subtropisch: 'dit koelapparaat is bedoeld voor gebruik bij een omgevingstemperatuur van 16 °C tot 38 °C';
• tropisch: 'dit koelapparaat is bedoeld voor gebruik bij een omgevingstemperatuur van 16^ tot 43^'

Normen en richtlijnen (C)

Dit product voldoet aan de eisen van alle toepasselijkke EG-richtlijnen met de bijbehorende geharmoniseerde normen die voorzien in een CE-markering.

Aanvullende technische gegevens

Spanning/frequentie	220–240 V ~/50 Hz
Ingangsstroom (A)	1.6
Hoofdzekering (A)	16
Koelmiddel R600a
Afmetingen (HxBxD in mm) 1906	/ 595 / 600

Wij adviseren once Haier-klantenservice en het gebruik van originele onderdelen.

Als u een probleem hebt met uw apparaat, controller dan eerst het hoofdstuk PROBLEMEN

OPLOSSEN. Als u waar geen oplossing kunt vinden, neem dan contact op met

uwplaatselijke dealer; of
gaaar het gedeelte Service & Support op www.haier.com waar u telefoonnummers enveelgesteldevragenkuntvindenenwaarude serviceclaimkuntactiveren.

Om contact op te nemen met once klantenservice,要去 u ervoor zorgen dat u over de volgende gegevens beschikt.

De informatatie is te vinden op het typeplaatje.

Model Seriennummer

Controleer ook de garantiekaart die met het product is meegeleverd in geval van garantie.

Voor algemene zakelijkke vragen vindt u hieronder unsere adressen in Europa:

Europese Haier-adressen

Land*	Postadres	Land	Postadres
Italië	Haier Europe Trading SRL Via de Cristoforis, 12 21100 Varese ITALIë	Frankrijk	Haier Europe Trading SRL Via de Cristoforis, 12 21100 Varese ITALIë
Spanje Portugal	Haier Iberia SL Pg. Garcia Faria, 49-51 08019 Barcelona SPANJE	België-FR België-NL Nederland Luxemburg	Haier Benelux SA Anderlecht Route de Lennik 451 BELGIë
Duitsland Oostenrijk	Haier Deutschland GmbH Hewlett-Packard-Str. 4 D-61352 Bad Homburg DUITSLAND	Polen Tsjechië Hongarije Griekenland Roemenië Rusland	Haier Poland Sp. zo.o. Al. Jerozolimskie 181B 02-222 Warszawa (Warschau) POLEN
Verenigd Koninkrijk	Haier Appliances UK Co. Ltd. One Crown Square Church Street East Woking, Surrey, GU21 6HR VK

BESCHIKBAARHEID VAN RESERVEONDERDELEN: Thermostaten,

temperatuursensoren, printplaten enlichtbronnen zijn gedurende minimaal zeven Jaar na het op de markt brengen van de LASTe eenheid van het model beschikbaar.

Deurgrepen, deurscharnieren, bakken en manden voor een minimaleperiode van zeven\ aar en deurpakkingen ten minste 10aar na het op de markt brengen van de的那一eienheid van het model

De minimumgarantie is: 2aar voor EU-landen, 3aar voor Turkije, 1aar voor het Verenigd Koninkrijk, 1aar voor Rusland, 3aar voor Zweden, 2aar voor Servie, 5aar voor Noorwegen, 1aar voor Marokko, 6maanden voor Algerije, Tunesie geen wettelijkke garantie vereist.

Raadpleeg voor meer informatie over het product https://eprel.ec.europa.eu/ of scan de QR-code op het energielabel dat met het apparaat worden meegeleverd.
