GEBRUIKSAANWIJZING ETSC 125 3 1 IPlus FESTOOL

EU-conformiteitsverklaring. Wij verklaren en stellen ons ervoor verantwoordelijk dat dit product volledig voldo- et aan alle volgende EU-richtlijnen en volgende normen of normatieve documenten daaraan ten grondslag gelegd werden:

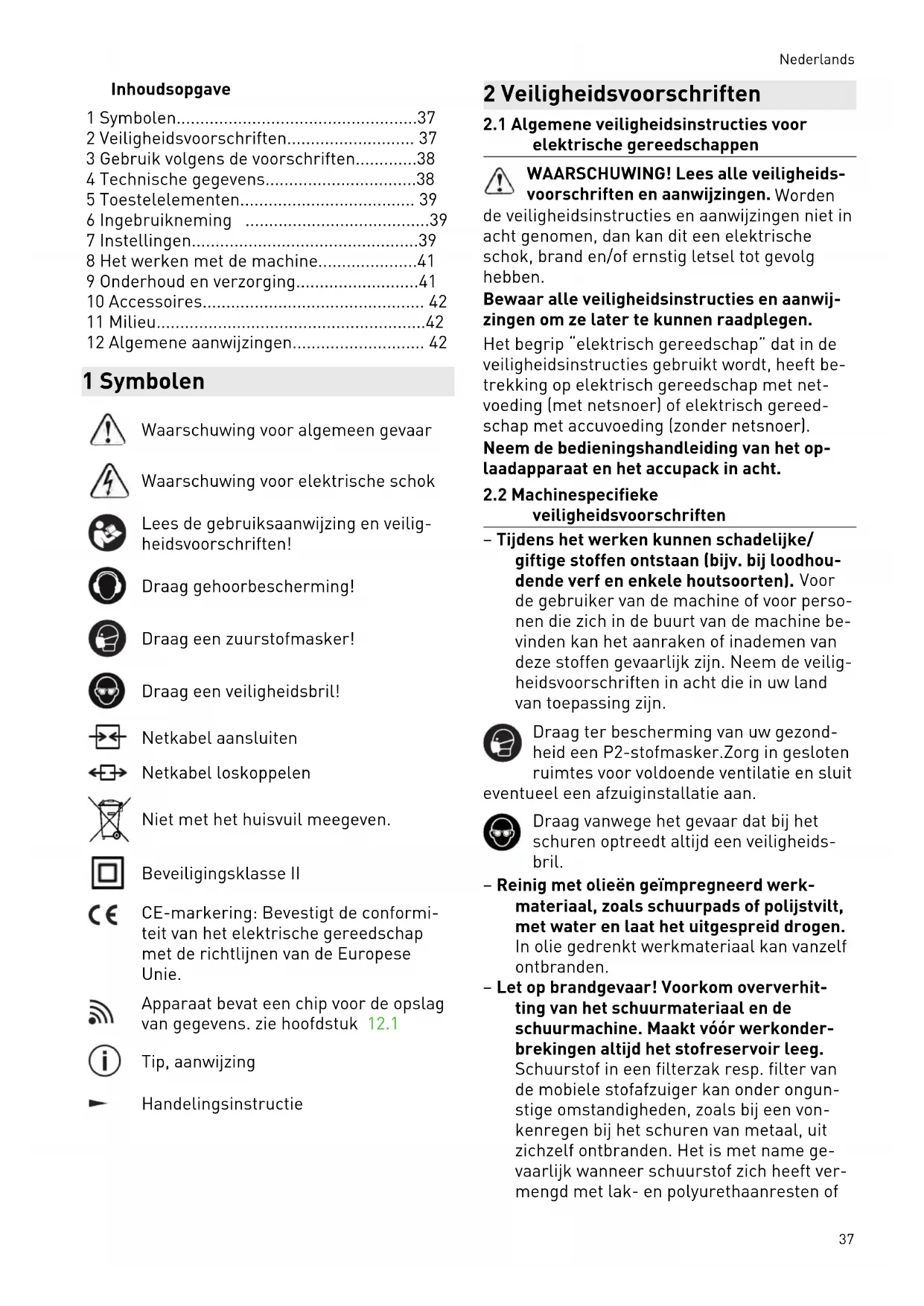

• 7 Instellingen p. 39
• 8 Het werken met de machine p. 41
• 9 Onderhoud en verzorging p. 41
• 10 Accessoires p. 42
• 11 Milieu p. 42
• 12 Algemene aanwijzingen 1 Symbolen Waarschuwing voor algemeen gevaar Waarschuwing voor elektrische schok Lees de gebruiksaanwijzing en veilig heidsvoorschriften! Draag gehoorbescherming! Draag een zuurstofmasker! Draag een veiligheidsbril! Netkabel aansluiten Netkabel loskoppelen Niet met het huisvuil meegeven. Beveiligingsklasse II CE-markering: Bevestigt de conformi teit van het elektrische gereedschap met de richtlijnen van de Europese Unie. Apparaat bevat een chip voor de opslag van gegevens. zie hoofdstuk 12.1 Tip, aanwijzing Handelingsinstructie 2 Veiligheidsvoorschriften p. 42

2.1 Algemene veiligheidsinstructies voor

elektrische gereedschappen WAARSCHUWING! Lees alle veiligheids voorschriften en aanwijzingen. Worden de veiligheidsinstructies en aanwijzingen niet in acht genomen, dan kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben. Bewaar alle veiligheidsinstructies en aanwij zingen om ze later te kunnen raadplegen. Het begrip “elektrisch gereedschap” dat in de veiligheidsinstructies gebruikt wordt, heeft be trekking op elektrisch gereedschap met net voeding (met netsnoer) of elektrisch gereed schap met accuvoeding (zonder netsnoer). Neem de bedieningshandleiding van het op laadapparaat en het accupack in acht.

2.2 Machinespecifieke

veiligheidsvoorschriften – Tijdens het werken kunnen schadelijke/ giftige stoffen ontstaan (bijv. bij loodhou dende verf en enkele houtsoorten). Voor de gebruiker van de machine of voor perso nen die zich in de buurt van de machine be vinden kan het aanraken of inademen van deze stoffen gevaarlijk zijn. Neem de veilig heidsvoorschriften in acht die in uw land van toepassing zijn. Draag ter bescherming van uw gezond heid een P2-stofmasker.Zorg in gesloten ruimtes voor voldoende ventilatie en sluit eventueel een afzuiginstallatie aan. Draag vanwege het gevaar dat bij het schuren optreedt altijd een veiligheids bril. – Reinig met olieën geïmpregneerd werk materiaal, zoals schuurpads of polijstvilt, met water en laat het uitgespreid drogen. In olie gedrenkt werkmateriaal kan vanzelf ontbranden. – Let op brandgevaar! Voorkom oververhit ting van het schuurmateriaal en de schuurmachine. Maakt vóór werkonder brekingen altijd het stofreservoir leeg. Schuurstof in een filterzak resp. filter van de mobiele stofafzuiger kan onder ongun stige omstandigheden, zoals bij een von kenregen bij het schuren van metaal, uit zichzelf ontbranden. Het is met name ge vaarlijk wanneer schuurstof zich heeft ver mengd met lak- en polyurethaanresten of Nederlands 37andere chemische stoffen en het schuursel na lang werken erg warm is. – Is de machine gevallen, controleer het elektrisch gereedschap en de steunschijf dan op beschadiging. Demonteer de steunschijf voor een nauwkeurige contro le. Laat de beschadigde onderdelen voor gebruik repareren. Gebroken steunschij ven en beschadigde machines kunnen tot letsel en onveiligheid leiden. – Alleen originele Festool steunschijven ge bruiken. Schijven van andere merken zijn niet geschikt voor het toerental van de schijf en kunnen breken. – Bij gebruik van de Longlife-stofopvangzak kan er een elektrische oplading optreden. Gebruik, indien mogelijk, altijd een anti statische afzuigslang (AS) bij het elek trisch gereedschap. Een lichte elektrische schok kan tot een korte schrikreactie lei den en de aandacht storen waardoor zich een ongeluk kan voordoen. – Gebruik de netadapter alleen met dit appa raat. – Gebruik de netadapter alleen met een ori ginele plug it-kabel van Festool. – Geen netvoeding of accupacks van andere leveranciers voor het gebruik van het ac cugereedschap toepassen. Geen oplaad apparaten van andere leveranciers voor het laden van de accupacks gebruiken. Het gebruik van accessoires die niet door de fa brikant worden voorgeschreven, kan tot een elektrische schok en/of ernstig letsel leiden.

De volgens EN 62841 bepaalde waarden bedra gen gewoonlijk: Geluidsdrukniveau L

79 dB(A) Onzekerheid K = 3 dB VOORZICHTIG Geluid dat bij het werk optreedt Beschadiging van het gehoor ► Gehoorbescherming gebruiken. Trillingsemissiewaarde a

(vectorsom van drie richtingen) en onzekerheid K bepaald volgens EN 62841: Trillingsemissiewaarde (3-assig)

De aangegeven emissiewaarden (trilling, ge luid) – zijn geschikt om machines te vergelijken, – om tijdens het gebruik een voorlopige in schatting van de trillings- en geluidsbelas ting te maken – en gelden voor de belangrijkste toepassin gen van het elektrische gereedschap. VOORZICHTIG Emissiewaarden kunnen van de aangegeven waarden afwijken. Dit hangt af van het ge bruik van het gereedschap en de soort van het bewerkte werkstuk. ► De werkelijke belasting tijdens de gehele bedrijfscyclus moet beoordeeld worden. ► Afhankelijk van de werkelijke belasting moeten passende veiligheidsmaatregelen ter bescherming van de bediener worden vastgelegd. 3 Gebruik volgens de voorschriften De schuurmachines zijn bedoeld voor het schu ren van hout, kunststof, combinatiemateriaal, verf/lak, plamuur en soortgelijk materiaal. Er mag geen metaal en asbesthoudend materiaal worden bewerkt. Vanwege de elektrische veiligheid mag de ma chine niet vochtig zijn en niet in een vochtige omgeving worden gebruikt. De machine mag alleen voor droogschuren gebruikt worden. De gebruiker is aansprakelijk bij gebruik dat niet volgens de voorschriften plaats vindt. Het elektrische gereedschap is geschikt voor gebruik met Festool-accupacks van de serie BP uit dezelfde spanningsklasse. 4 Technische gegevens Accu-excenterschuurma chine ETSC 125Li Spanning 18 - 20 V Toerental (onbelast) 6000 - 10000 min

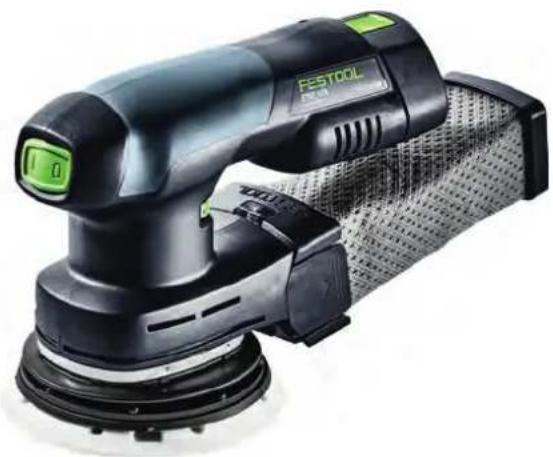

Schuuruitslag 2,0 mm Nederlands 38Accu-excenterschuurma chine ETSC 125Li Steunschijf D 125 mm Gewicht (zonder accupack, met steunschijf) 1 kg 5 Toestelelementen [1-1] In-/uit-schakelaar [1-2] Toets voor het ontkoppelen van het accupack [1-3] Vermogensindicatie [1-4] Accupack [1-5] Afzuigaansluiting [1-6] Toerentalregeling [1-7] Steunschijf [1-8] Randbescherming (protector) [1-9] Handgreep (geïsoleerde greepvlak ken) [1-10] Netadapter met plug it-aansluiting* [1-11] Plug it-kabel* [1-12] Longlife-stofzak

• niet bij alle varianten in de leveringsomvang De vermelde afbeeldingen staan in het begin van de gebruiksaanwijzing. 6 Ingebruikneming

6.1 In-/Uitschakelen

De schakelaar [1-1] dient als in-/uit-schakelaar (I = AAN, 0 = UIT). Als de accu leeg is, bij stroomuitval of wanneer de stekker uit het stopcontact getrokken wordt, de aan-/uit-schakelaar direct in de uit-stand zetten. Dit voorkomt een ongecontroleerde start van de machi ne.

► Accupack inbrengen [2a] ► Accupack verwijderen [2b] Capaciteitsindicatie Door op de groene toets op de capaciteitsindi catie [1-3] te drukken, wordt de laadtoestand van het accupack weergegeven:

< 15 % Advies: Laad het accupack op alvorens de machine verder te gebruiken.

WAARSCHUWING Ontoelaatbare spanning of frequentie! Gevaar voor ongevallen ► De netspanning en de frequentie van de stroombron dienen met de gegevens op het typeplaatje overeen te stemmen. ► In Noord-Amerika mogen alleen Festool- machines met een spanningsopgave van 120 V/60 Hz worden ingezet. De netadapter (gedeeltelijk toebehoren) maakt het gebruik van de accu-schuurmachine als netschuurmachine mogelijk, zodat de stroom toevoer variabel gegarandeerd is. Het gebruik van de in-/uitschakelautomaat van de mobiele stofzuiger is in combinatie met de netadapter mogelijk. ► Netadapter inbrengen [3a] ► Netadapter met plug it-kabel verbin den [3b] ► Netadapter ontkoppelen [3c] ► Netadapter van plug it-kabel losmaken[3d] 7 Instellingen WAARSCHUWING Gevaar voor letsel ► Vóór alle werkzaamheden aan het elektri sche gereedschap het accupack van het elektrische gereedschap verwijderen.

Zachte aanloop De elektronisch geregelde zachte aanloop zorgt ervoor dat het elektrische gereedschap stootvrij aanloopt. Temperatuurbeveiliging Om oververhitting van de motor te voorkomen, wordt bij een te hoge motortemperatuur het op genomen vermogen begrensd (bijv. bij te hoge druk tijdens het werken). Gaat de temperatuur Nederlands 39verder omhoog, dan wordt het elektrische ge reedschap uitgeschakeld. Het gereedschap kan pas weer worden ingeschakeld als de motor is afgekoeld. Constant toerental Het vooraf ingestelde motortoerental wordt elektronisch constant gehouden. Hierdoor wordt bij correct gebruik (passende aandruk kracht) een gelijkblijvende schuursnelheid be reikt. Toerental instellen Het toerental kan met de stelknop [1-6] tussen 6000 en 10000 min

worden ingesteld. Voor schuurwerkzaamheden raden wij de vol gende instellingen van de stelknop [1-6]aan: Schuurwerkzaamhe den Stand van de stel knop – Schuren met max. afname – Afschuren van oude verf – Schuren van hout en fineer voor het lakken – Tussenschuren van lak op vlakken

– Schuren van dun opgebrachte grondlak – Schuren van hout met schuurvlies – Afschuinen van houten delen – Gladmaken van gegronde houten oppervlakken

– Schuren van randen van massief hout en fineer – Sponningen van ramen en deuren schuren – Tussenschuren van lak bij randen – Opschuren van natuurhouten ven sters met schuurvlies – Gladschuren met schuurvlies van houten oppervlakken voor het bei tsen – Met schuurvlies afschuren of verwij deren van overbodige kalkpasta

– Lak tussenschuren op gebeitste op pervlakken – Reinigen met schuurvlies van na tuurhouten raamsponningen

7.2 Steunschijf wisselen [4a]

Een optimaal resultaat verkrijgt u alleen met originele accessoires en verbruiks materialen. Wanneer geen gebruik wordt ge maakt van originele accessoires of verbruiks materialen, dan vervalt de aanspraak op garan tie. Waarschuwing! Voer geen constructieve wijzigingen uit in de geopende binnen ruimte van de machine wanneer de steunschijf is gedemonteerd. Draai de vier schroeven los. Neem de steunschijf naar onderen eraf. Breng de nieuwe steunschijf aan. Draai de vier schroeven stevig vast (2,5 Nm). Hardheidsgraad van de steunschijf Afhankelijk van het te bewerken oppervlak kan de machine met steunschijven van een ver schillende hardheid uitgerust worden. Zacht: Universeel voor grof en fijnschuren, voor egale en gewelfde vlakken. Superzacht: Fijnschuren van vormstukken, welvingen, radii. Niet gebruiken aan randen!

7.3 Schuur-accessoires met StickFix

bevestigen [4b] Op de StickFix steunschijf kan het daarvoor ge schikte StickFix schuurpapier en StickFix schuurvlies snel en eenvoudig worden beves tigd. ► Zelfklevende schuuraccessoires op de schuurzool drukken. Bij een afnemende hechting van de Stick fix-laag kunnen de accessoires van de steunschijf - met name wanneer deze niet op het werkstuk staat - van de schijf losraken en letsel veroorzaken. Steunschijf vervangen!

WAARSCHUWING Gevaar voor de gezondheid door stof ► Stof kan gevaarlijk zijn voor de gezondheid. Werk daarom nooit zonder afzuiging. ► Volg bij het afzuigen van gezondheidsbe dreigende stoffen altijd de nationale voor schriften. Afzuiging met Longlife-stofzak De schuurmachines worden standaard uitge rust met afzuiging.Het schuurstof wordt door de afzuigopeningen in de steunschijf afgezogen en in de stofzak opgevangen. Nederlands 40Montage van de stofzak [5] Stofzak tot aan het vastklikken op de machine aansluiten. Als het afzuigvermogen minder wordt, moet de stofzak worden geleegd. Druk de stofzak op de bedieningselementen samen. Neem de stofzak naar achteren eraf. Open de klep op de stofzak. Leeg de stofzak en verwijder het afval. Afzuiging met mobiele Festool-stofzuiger Om te voorkomen dat bij langdurige schuur werkzaamheden de stofzak vaak geleegd moet worden, kan op de afzuigaansluiting [1-5] een mobiele Festool-stofzuiger met een afzuigslang van 27 mm diameter worden aangesloten. De aanloopautomaat schakelt de mobiele stofzuiger automatisch met het inschake len van de vlakschuurmachine in. De aan loopautomaat functioneert alleen in ver binding met de netadapter. Als het elektrisch gereedschap bij accuge bruik met een mobiele stofzuiger wordt gebruikt, dan wordt de acculooptijd ver minderd. De vermindering van het afzuig vermogen vermindert dit effect. Bij een hoger afzuigvermogen kan het ge leidingsgedrag van het elektrisch gereed schap slechter worden. De vermindering van het afzuigvermogen vermindert dit ef fect. Advies: Gebruik een antistatische afzuigslang! Hierdoor kan de elektrische oplading worden gereduceerd.

7.5 Randbescherming (protector) [6]

De randbescherming [1-8] voorkomt dat de steunschijf met de zijkant tegen een vlak aan komt (bijv. bij het schuren langs een wand of een kozijn), hetgeen tot een beschadiging of een terugslag van de machine zou kunnen leiden. De randbescherming in de groef van de ma chine schuiven. De beide einden van de randbescherming links en rechts vastklikken. De beide einden van de randbescherming losmaken. De randbescherming naar voren lostrekken. 8 Het werken met de machine WAARSCHUWING Gevaar voor letsel ► Bevestig het werkstuk altijd zo, dat het tij dens de bewerking niet kan bewegen. Neem de volgende aanwijzingen in acht: – Overbelast de machine niet door deze te sterk aan te drukken! U krijgt het beste schuurresultaat wanneer u met een matig sterke aandrukkracht werkt. De schuuraf name en -kwaliteit hangen in principe af van de keuze van het juiste schuurmateri aal. – Houd de machine voor een veilige geleiding met beide handen vast aan de hand greep [1-9]

8.1 Waarschuwingssignalen

Machine schakelt uit en piept: ► Machine uitschakelen. ► Accupack is leeg. Accupack is leeg. ► Accupack vervangen. Machine schakelt uit en piept niet: Machine is oververhit of overbelast. ► Machine 30 seconden lang uitschakelen. ► Machine minder belasten. Als het machinetoerental daarna niet wordt be reikt, de machine laten afkoelen. 9 Onderhoud en verzorging WAARSCHUWING Gevaar voor letsel, elektrische schokken ► Vóór alle onderhoudswerkzaamheden aan het elektrisch gereedschap moet altijd het accupack of de netadapter van het elek trisch gereedschap verwijderd worden! ► Alle onderhouds- en reparatiewerkzaam heden, waarvoor het vereist is om de mo torbehuizing te openen, mogen alleen in een geautoriseerde onderhoudswerkplaats worden uitgevoerd. Klantenservice en reparatie alleen door fabrikant of door servicewerk plaatsen. Adres bij u in de buurt op: www.festool.nl/service Nederlands 41Alleen originele Festool-reserveon derdelen gebruiken! Bestelnr. op: www.festool.nl/service EKAT

Om de luchtcirculatie te garanderen, moeten de koelluchtopeningen in de motorbehuizing altijd vrij en schoon gehouden worden. Bij afname van het vermogen of verhoogde tril lingen de koelluchtopeningen uitblazen en rei nigen. ► De aansluitcontacten van het elektrisch ge reedschap, oplaadapparaat en accupack schoon houden. Voor reparatie, onderhoud, afvoer en transport van het accupack moeten de met het accupack meegeleverde instructies worden opgevolgd! 10 Accessoires Gebruik alleen originele steunschijven van Fes tool. Het gebruik van inferieure steun- en poetssteunschijven kan tot een aanzienlijke on balans leiden, waardoor de kwaliteit van de werkresultaten af- en de slijtage van het elek trisch gereedschap toeneemt. De bestelnummers voor accessoires en ge reedschap vindt u in uw Festool-catalogus of op het internet op www.festool.com. 11 Milieu Geef het apparaat niet met het huisvuil mee! Voer de apparaten, accessoires en verpakkingen op milieuvriendelijke wijze af. Neem de geldende nationale voorschriften in acht. Alleen EU: Volgens de Europese richtlijn inzake gebruikte elektrische en elektronische appara ten en de omzetting hiervan in de nationale wetgeving dienen oude elektrische apparaten gescheiden te worden ingezameld en op milieu vriendelijke wijze te worden afgevoerd. Informatie voor REACH: www.festool.com/ reach 12 Algemene aanwijzingen

12.1 Informatie over gegevensbeveiliging

Het elektrische gereedschap bevat een chip voor de automatische opslag van machine- en gebruiksgegevens. De opgeslagen gegevens hebben geen betrekking op personen. De gegevens kunnen met speciale apparaten contactloos uitgelezen worden en worden door Festool uitsluitend gebruikt voor de storingsdi agnose, reparatie- en garantieafwikkeling als mede voor de verbetering van de kwaliteit of de verdere ontwikkeling van het elektrische ge reedschap. Zonder uitdrukkelijke toestemming van de klant worden de gegevens niet voor an dere doeleinden gebruikt.

Het woordmerk Bluetooth

en de logo's zijn ge registreerde merken van Bluetooth SIG, Inc. en worden door TTS Tooltechnic Systems AG & Co. KG en dus door Festool onder licentie gebruikt. Nederlands 42Innehållsförteckning 1 Symboler................................................... 43 2 Säkerhetsanvisningar............................... 43 3 Avsedd användning................................... 44 4 Tekniska data
