ETSC 125 3 1 IPlus - Slipmaskin FESTOOL - Gratis bruksanvisning och manual

Produkttyp	Slipmaskin excentrisk sladdlös
Märke	Festool
Modell	ETSC 125 3 1 IPlus
Märkspänning	18 - 20 V
Tomgångsvarvtal	6000 - 10000 varv/min
Slaglängd	2,0 mm
Slipskivans diameter	125 mm
Vikt (utan batteri, med skiva)	1 kg
Strömförsörjning	Festool-batteri BP 18 V Li-Ion-serie eller nätadapter ACA 220-240/18V ERGO
Kompatibel batterityp	Festool-batterier serie BP med samma spänning (18 V)
Varvtalsreglering	Kontinuerlig ratt från 6000 till 10000 varv/min
Elektroniska funktioner	Mjukstart, konstant varvtalshållning, termisk säkring
Dammsugningssystem	Integrerad med Longlife-dammpåse; anslutning för extern dammsugare (Ø 27 mm)
Fastsättning av slippapper	StickFix (självhäftande)
Skyddskåpa	Ja, för kantskydd
Ljudtrycksnivå	LpA = 68 dB(A)
Ljudeffektnivå	LwA = 79 dB(A)
Vibrationsemissionsvärde (ah)	3 m/s²
Bluetooth	Ja (med Bluetooth®-batteri BP 18 Li 3,1 Ergo I)
Datainspelning	Inbyggt chip för diagnostik och garantihantering
Underhåll	Rengör ventilationsöppningarna; håll kontakterna rena; töm dammpåsen regelbundet
Originalreservdelar	Slipskivor, slippapper, dammpåsar, batterier, nätadapter
Reparerbarhet	Godkänd Festool-service; användning av original Festool-reservdelar
Garanti	Tillverkargaranti enligt Festools villkor

Vanliga frågor - ETSC 125 3 1 IPlus FESTOOL

Vilket batteri ska jag använda med Festool ETSC 125 slipmaskinen?

Använd uteslutande Festool-batterier från serie BP 18 V (samma spänningskategori). Användning av andra batterier kan orsaka olyckor.

Hur ställer jag in varvtalet på slipmaskinen?

Varvtalet ställs in med ratten [1-6] på maskinen. Vrid den mellan position 1 och 6 för att få ett varvtal på 6000 till 10000 varv/min. Tabellen i bruksanvisningen rekommenderar inställningar beroende på typ av arbete.

Hur monterar jag Longlife-dammpåsen?

Klicka fast dammpåsen på maskinen tills den snäpper på plats. För att tömma, tryck på manöverdonen, dra bakåt, öppna luckan och avlägsna avfallet.

Kan jag använda en extern dammsugare med denna slipmaskin?

Ja, anslut en Festool-dammsugare med en 27 mm diameter sugslang till utsuget [1-5]. Automatisk start fungerar endast med nätadaptern.

Hur byter jag slipskivan?

Skruva loss de fyra skruvarna, ta bort skivan nedåt, placera den nya skivan och skruva fast skruvarna för hand med ett vridmoment på 2,5 Nm. Använd endast original Festool-skivor.

Vilka slippapper kan jag använda?

Använd StickFix-slippapper (självhäftande) som är kompatibla med 125 mm slipskivan. Festool rekommenderar sina egna slippapper för bästa resultat.

Vad gör jag om maskinen stannar och piper?

Det indikerar urladdat batteri. Stäng av maskinen och byt till ett laddat batteri.

Maskinen stannar utan pip, vad gör jag?

Det har skett överhettning eller överbelastning. Stäng av maskinen i 30 sekunder, minska belastningen (trycket) och låt svalna om nödvändigt. Om problemet kvarstår, kontakta service.

Hur underhåller jag slipmaskinen?

Innan underhåll, ta bort batteriet eller nätadaptern. Rengör ventilationsöppningarna, håll kontakterna rena och töm dammpåsen regelbundet. Låt reparera av en godkänd Festool-verkstad.

Vilka är ljud- och vibrationsvärdena?

Ljudtrycksnivå: 68 dB(A), ljudeffektnivå: 79 dB(A). Vibrationsemissionsvärde: 3 m/s². Använd hörselskydd och antivibrationshandskar vid behov.

BRUKSANVISNING ETSC 125 3 1 IPlus FESTOOL

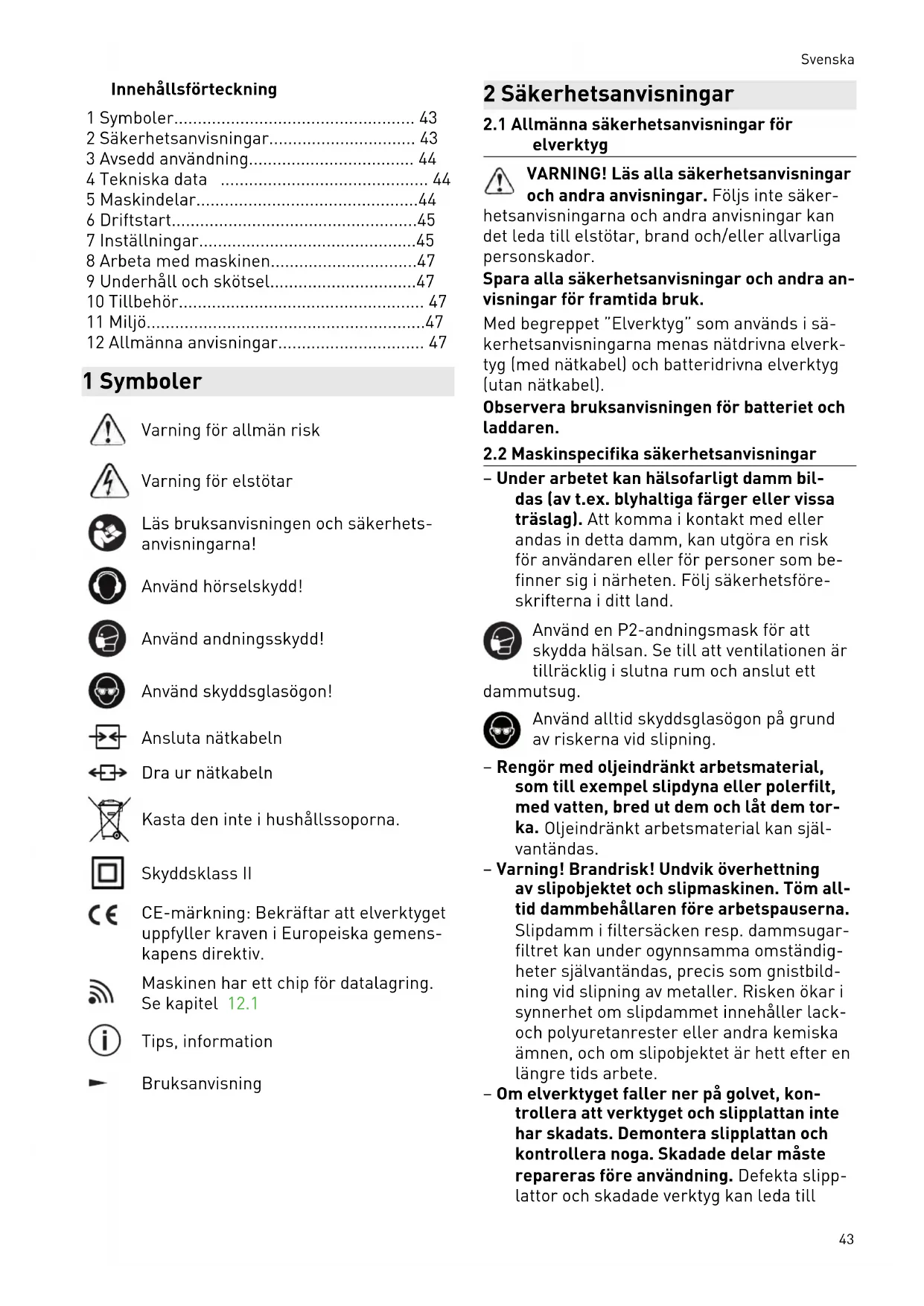

Innehållsförteckning

1 Symboler.... 43
2 Säkerhetsanvisningar.... 43
3 Avsedd användning.... 44
4 Tekniska data 44
5 Maskindelar....44
6 Driftstart....45
7 Inställningar....45
8 Arbeta med maskinen....47
9 Underhåll och skötsel....47
10 Tillbehör.... 47
11 Miljö....47
12 Allmänna anvisningar.... 47

1 Symboler

Varning för allmän risk

Varning för elstötar

Läs bruksanvisningen och säkerhetsanvisningarna!

Använd hörselskydd!

Använd andningsskydd!

Använd skyddsglasögon!

Ansluta nätkabeln

Dra ur nätkabeln

Kasta den inte i hushållssoporna.

Skyddsklass II

CE-märkning: Bekräftar att elverktyget uppfyller kraven i Europeiska gemenskapens direktiv.

Maskinen har ett chip för datalagring. Se kapitel 12.1

Tips, information

Bruksanvisning

2.1 Allmänna säkerhetsanvisningar för elverktyg

WARNING! Läs alla säkerhetsanvisningar och andra anvisningar. Följs inte säker-

hetsanvisningarna och andra anvisningar kan det leda till elstötar, brand och/eller allvarliga personskador.

Spara alla säkerhetsanvisningar och andra anvisningar för framtida bruk.

Med begreppet "Elverktyg" som används i säkerhetsanvisningarna menas nätdrivna elverktyg (med nätkabel) och batteridrivna elverktyg (utan nätkabel).

Observera bruksanvisningen för batteriet och laddaren.

2.2 Maskinspecifika säkerhetsanvisningar

- Under arbetet kan hälsofarligt damm bildas (av t.ex. blyhaltiga färger eller vissa träslag). Att komma i kontakt med eller andas in detta damm, kan utgöra en risk för användaren eller för personer som befinner sig i närheten. Följ säkerhetsföreskrifterna i ditt land.

Använd en P2-andningsmask för att skydda hälsan. Se till att ventilationen är tillräcklig i slutna rum och anslut ett nutsug.

Använd alltid skyddsglasögon på grund av riskerna vid slipning.

- Rengör med oljeindränkt arbetsmaterial, som till exempel slipdyna eller polerfilt, med vatten, bred ut dem och låt dem torka. Oljeindränkt arbetsmaterial kan självantändas.

- Varning! Brandrisk! Undvik överhettning av slipobjektet och slipmaskinen. Töm alltid dammbehållaren före arbetspauserna. Slipdamm i filtersäcken resp. dammsugarfiltret kan under ogynnsamma omständigheter självantändas, precis som gnistbildning vid slipning av metaller. Risken ökar i synnerhet om slipdammet innehåller lackoch polyuretanrester eller andra kemiska ämnen, och om slipobjektet är hett efter en längre tids arbete.

- Om elverktyget faller ner på golvet, kontrollera att verktyget och slipplattan inte har skadats. Demontera slipplattan och kontrollera noga. Skadade delar måste repareras före användning. Defekta slipp- lattor och skadade verktyg kan leda till

skador och göra att verktyget inte är säkert att använda.

• Använd endast Festool original-slipplattor. Slipplattor från andra tillverkare är inte avstämda efter slipmaskinens varvtal och kan gå sönder.
• När Longlife-dammsäcken används kan det uppstå statisk elektricitet. Använd därför om möjligt alltid en antistatisk ut-sugsslang (AS) för elverktyget. En lätt elektrisk stöt kan förorsaka en kortvarig rädsla och avleda uppmärksamheten, vilket kan förorsaka ett olycksfall.
• Använd nätadaptern endast till denna ma- skin.
• Använd nätadaptern endast med en original-plug it-kabel från Festool.
• Inga nätadaptrar eller batterier av annat fabrikat får användas till det batteridrivna elverktyget. Inga batteriladdare av annat fabrikat får användas för att ladda batteriet. Om man använder tillbehör av annat fabrikat finns risk för elstötar och/eller risk för svåra olyckor.

2.3 Emissionsvärden

De enligt EN 62841 fastställda värdena uppgår vanligtvis till:

Ljudtrycksnivå L	_PA = 68 dB(A)
Ljudeffektnivå L	_WA = 79 dB(A)
Osäkerhet K =	3 dB

OBS!

Buller vid arbetet Hörselskador

▶ Använd hörselskydd.

Vibrationsemissionsvärde a_h (vektorsumma för tre riktningar) och osäkerhet K fastställs enligt EN 62841:

Vibrationsemissionsvärde (3 axlar) a_h = 3 m/s^2

$$ K = 2 \mathrm{m} / \mathrm{s} ^ {2} $$

De angivna emissionsvärdena (vibration, oljud)

• används för maskinjämförelse,
• kan även användas för preliminär uppskattning av vibrations- och bullernivån under arbetet,
• representerar elverktygets huvudsakliga användningsområden.

OBS!

Emissionsvärdena kan avvika från de angivna värdena. Det beror på hur verktyget används och typen av arbetsobjekt.

• Man måste bedöma den faktiska belastningen under hela driftcykeln.
  ▶ Beroende på den faktiska belastningen måste lämpliga säkerhetsåtgärder vidtas för att skydda användarna.

3 Avsedd användning

Slipmaskinerna är endast avsedda för slipning av trä, plast, sten, kompositmaterial, färg/lack, spackelmassa och liknande material. Metall och asbesthaltiga material får inte bearbetas. Med hänsyn till elsäkerheten får maskinen inte vara fuktig och inte användas i fuktig miljö. Maskinen får endast användas för torrslipning.

Vid felaktig användning ligger ansvaret på användaren.

Elverktyget passar till Festool-batterier i serien BP med samma spänningsklass.

4 Tekniska data

Batteridriven excenters-lip

ETSC 125 Li

Spänning 18 - 20 V

Varvtal (tomgång) 6000 - 10000 v/min

Sliprörelse 2,0 mm

Slipplatta D 125 mm

Vikt (utan batteri, med 1 kg slipplatta)

5 Maskindelar

[1-1] Strömbrytare
[1-2] Knapp för att lossa batteriet
[1-3] Batteriindikator
[1-4] Batterier
[1-5] Utsugsrör
[1-6] Varvtalsreglering
[1-7] Slipplatta
[1-8] Kantskydd (Protector)
[1-9] Handtag (isolerade handtagsytor)
[1-10] Nätadapter med plug it-anslutning*

[1-11] plug it-kabel*

[1-12] Longlife-filtersäck

* Ingår ej leveransen för alla varianter.

De angivna bilderna finns i början av bruksanvisningen.

6 Driftstart

6.1 Start/avstängning

Knappen [1-1] används som strömbrytare (I = TILL, 0 = FRÅN).

i Strömbrytaren ska omedelbart ställas i Från-läge när batteriet är tomt, vid strö-mavbrott eller när nätkontakten dras ur. På detta sätt förhindrar man en okontrollerad återstart.

6.2 Batteri

När man trycker på den gröna knappen på batteriindikatorn [1-3] visas batteriets laddningstatus:

70 - 100 %

40 - 70 %

15 - 40 %

< 15 %

Rekommendation: Batteriet bör laddas innan det används.

6.3 Nätadapter

WARNING!

Otillåten spänning eller frekvens!

Olycksrisk

• Strömkällans nätspänning och frekvens måste stämma överens med uppgifterna på märkplåten.
  ▶ I Nordamerika får bara Festool-maskiner med märkspänning 120 V/60 Hz användas.

Med nätadaptern (delvis tillbehör) kan den batteridrivna slipmaskinen även drivas med el för flexibel strömförsörjning. Dammsugarens Till-/frånkopplingsautomatik kan användas i kombination med nätadaptern.

▶ Sätta i nätadaptern [3a]
▶ Ansluta nätadaptern till plug it-kabeln [3b]
▶ Lossa nätadaptern [3c]

▶ Lossa nätadaptern från plug it-kabeln [3d]

7 Inställningar

WARNING!

Risk för personskador

- Före alla arbeten på elverktyget ska man ta ut batteriet.

7.1 Elektronik

Mjukstart

Elektroniskt styrd mjukstart för ryckfri start av elverktyget.

Temperatursäkring

För att undvika överhettning i motorn begrän-sas effekten om motortemperaturen blir för hög (till exempel vid för hårt tryck under arbetet). Om temperaturen fortsätter att öka kopplas elverktyget från. Det går inte att starta igen förrän motorn har svalnat.

Konstant varvtal

Det förvalda motorvarvtalet hålls elektroniskt konstant. Det ger en konstant sliphastighet vid användning enligt föreskrift (lagom presskraft).

Ställa in varvtal

Med inställningsratten [1-6] kan man ställa in varvtalet på mellan 6000 och 10000 varv/min. För sliparbeten rekommenderar vi följande inställningar på inställningsratten [1-6]:

Sliparbeten Inställningsrattens	läge
- Slipning med max. slipverkan- Bortslipning av gammal färg- Slipning av trä och faner före lack-ering- Mellanslipning av lack på ytor	5 - 6
- Slipning av tunt applicerad förlack- Slipning av trä med slipfiberduk- Kantbrytning på trädetaljer- Polering av grundmålade träytor	4 - 5
- Slipning av kanter av massivt trä och faner- Slipning i falsen på fönster och dör-rar- Mellanslipning av lack på kanter- Slipning av naturträfönster med slipfiberduk- Polering av träytor med slipfiberduk före betsning- Borttagning av överflödig kalkpasta med slipfiberduk	3 - 4
- Mellanslipning av lack på betsade ytor- Rengöring av fönsterfalsar i naturträ med slipfiberduk	2 - 3
- Slipning av betsade kanter- Slipning av termoplastisk plast	1 - 2

7.2 Byta slipplatta[4a]

Ett perfekt arbetsresultat uppnås endast med originaltillbehör och -förbrukningsmaterial. Om inte originaltillbehör eller -förbrukningsmaterial används kan inte garantin åberopas.

Varning! Inga förändringar får göras in-uti maskinen när slipplattan har demon- terats.

① Lossa de fyra skruvarna.
② Ta av slipplattan nedåt.
③ Sätt fast den nya slipplattan.
④ Dra åt den för hand (2,5 Nm) med de fyra skruvarna.

Slipplattans hårdhetsgrad

Maskinen kan utrustas med slipplattor med olika hårdhetsgrader anpassade till ytan som ska behandlas.

Mjuk: universal för grov- och finslipning, för plana och välvda ytor.

Extra mjuk: finslipning på formdelar, valv och radier. Ska inte användas på kanter!

7.3 Fäst sliptillbehören med StickFix [4b]

På StickFix-slipplattan kan man snabbt och enkelt fästa passande StickFix-slippapper och StickFix slipfiberdukar.

- Tryck fast självhäftande sliptillbehör på slipplattan.

Om StickFix-belägget inte fäster ordentligt kan slipplattans tillbehör – särskilt när den inte ligger an – lossna från slipplattan och orsaka skador. Byt slipplatta!

7.4 Utsug

WARNING!

Hälosrisk på grund av damm

• Damm kan vara hälsofarligt. Arbeta därför aldrig utan utsug.
• Följ alltid nationella föreskrifter för utsug av hälsofarligt damm.

Slipmaskinerna har eget utsug som standard. Slipdammet sugs upp genom sugöppningarna i slipplattan och samlas i filtersäcken.

① Montera filtersäcken [5]

Anslut filtersäcken så att den hakar i på ma- skinen.

Töm filtersäcken när sugeffekten avtar.

① Tryck ihop filtersäckens manöverelement.
② Ta av filtersäcken bakåt.
③ Öppna luckan på filtersäcken.
4 Töm filtersäcken och kassera innehållet.

För att man ska slippa tömma filtersäcken ofta vid långvarig slipning kan en Festool-dammsugare med en sugslangdiameter på 27 cm anslutas till utsugsröret [1-5]

i Med startautomatiken startar dammsugaren automatiskt när skakslipmaskinen startas. Startautomatiken fungerar endast i kombination med nätadaptern.
① Om man använder elverktyget i batteridrift med en dammsugare minskar batteritiden. Det kan man motverka genom att reducera sugeffekten.
① Vid hög sugeffekt kan elverktyget bli svårare att styra. Det kan man motverka genom att reducera sugeffekten.

Rekommendation: Använd en antistatisk sugslang! På så sätt minskar man den elektriska uppladdningen.

7.5 Kantskydd (Protector) [6]

Kantskyddet [1-8] förhindrar att slipplattan kommer i kontakt med en yta (exempelvis vid slipning längs en vägg eller ett fönster), vilket i sin tur förhindrar rekylrörelser i maskinen som kan orsaka personskador.

① Skjut in kantskyddet i spåret på maskinen.
② Haka i kantskyddets båda ändar till höger och vänster.
③ Lossa kantskyddets båda ändar.
④ Dra av kantskyddet framåt.

8 Arbeta med maskinen

WARNING!

Risk för personskada

- Fäst alltid arbetsstycket så att det inte kan röra sig under bearbetningen.

Observera följande anvisningar:

- Överbelasta inte maskinen genom att trycka på den med för stor kraft! Du får bäst slipresultat om du arbetar med måttligt påpressningstryck. Slipeffekten och -kvaliteten beror huvudsakligen på vilket slippapper man väljer.

- Håll maskinen med en hand på handtaget [1-9] för säker styrning.

8.1 Varningssignaler

Maskinen stängs av och piper:

▶ Koppla från maskinen.
Batteriet är tomt.
▶ Byt batteriet.

Maskinen stängs av men piper inte:

Maskinen är överhettad eller överbelastad.

▶ Koppla från maskinen i 30 sekunder.
▶ Minska maskinens belastning.

Om maskinvarvtalet sedan inte nås, låt maskin-en svalna.

9 Underhåll och skötsel

WARNING!

Risk för personskada, elstöt

• Ta alltid bort batteriet eller nätadaptern från maskinen före alla underhålls- och servicearbeten!
• Allt underhålls- och reparationsarbete som kräver att motorns hölje öppnas får endast utföras av behöriga serviceverkstäder.

Service och reparation får endast utföras av tillverkaren eller serviceverkstäder. Hitta närmaste adress på: www.festool.se/service

Använd bara Festools originalreservdelar! Art.nr på: www.festool.se/service

För att luftcirkulationen ska kunna garanteras, måste kylluftöppningarna i motorns hölje alltid hållas öppna och rena.

Vid försämrad effekt eller ökade vibrationer, blås igenom och rengör kylluftöppningarna.

▶ Håll anslutningskontakterna på elverktyget, batteriladdaren och batterierna rena.

För underhåll, skötsel, avfallshantering och transport av batteripaketet, se anvisningarna som medföljer batteripaketet!

10 Tillbehör

Använd endast originalplattor från Festool. Om du använder slip- och polerplattor av sämre kvalitet kan det leda till kraftig obalans som försämrar arbetsresultatet och ökar slitaget på elverktyget.

Artikelnummer för tillbehör och verktyg finns i Festools katalog eller på Internet, "www.festool.se".

11 Miljö

Släng inte maskinen i hushållssoporna! Se till att verktyg, tillbehör och förpackningar lämnas till miljövänlig återvinning. Följ den nationella föreskrifterna.

Endast EU: Enligt EU-direktivet om uttjänt el- och elektronikutrustning och omsättning till nationell lagstiftning måste förbrukade elverk- tyg källsorteras och återvinnas på ett miljövän- ligt sätt.

Information om REACH: www.festool.com/reach

12 Allmänna anvisningar

12.1 Information om dataskydd

Elverktyget innehåller ett chip för automatisk lagring av maskin- och driftdata. Dessa data innehåller ingen information som är direkt personrelaterad.

Data från chipet kan avläsas trådlöst med speciella enheter och används hos Festool endast för feldiagnos, reparations- och garantiändamål samt för kvalitetsförbättring resp. vidareutveckling av elverktyget. Datainformationen utnyttjas inte för ytterligare ändamål – såvida kunden inte uttryckligen har godkänt det.

12.2 Bluetooth®

Varumärkesnamnet Bluetooth® och logotyperna är registrerade märken som tillhör Bluetooth SIG, Inc. och används under licens av Tooltechnic Systems AG & Co. KG och därmed av Festool.

Sisällys

Konstant omdrejningstal

Tøm støvposen, när sugeeffekten aftager.

③ Sett på ny slipetallerken.
