INSTRUKCJA OBSŁUGI ETSC 125 3 1 IPlus FESTOOL

Deklaracja zgodności UE. Niniejszym oświadczamy na własną odpowiedzialność, że produkt ten spełnia ws- zystkie obowiązujące wymogi następujących dyrektyw UE, norm lub dokumentów normatywnych. 2006/42/EG, 2014/30/EU

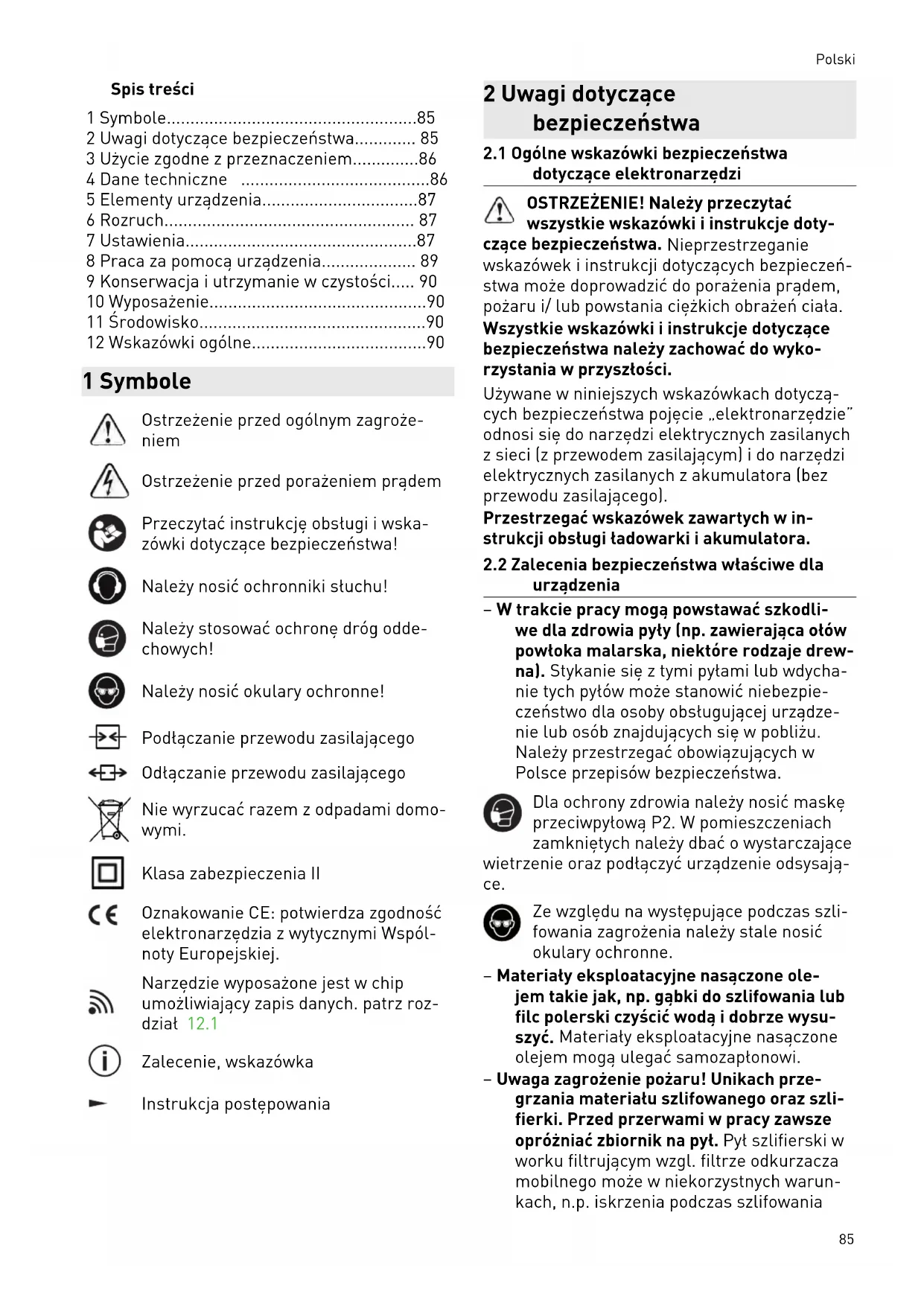

• 5 Elementy urządzenia p. 87
• 6 Rozruch p. 87
• 7 Ustawienia p. 87
• 8 Praca za pomocą urządzenia p. 89
• 9 Konserwacja i utrzymanie w czystości p. 90
• 10 Wyposażenie p. 90
• 11 Środowisko p. 90
• 12 Wskazówki ogólne 1 Symbole Ostrzeżenie przed ogólnym zagroże niem Ostrzeżenie przed porażeniem prądem Przeczytać instrukcję obsługi i wska zówki dotyczące bezpieczeństwa! Należy nosić ochronniki słuchu! Należy stosować ochronę dróg odde chowych! Należy nosić okulary ochronne! Podłączanie przewodu zasilającego Odłączanie przewodu zasilającego Nie wyrzucać razem z odpadami domo wymi. Klasa zabezpieczenia II Oznakowanie CE: potwierdza zgodność elektronarzędzia z wytycznymi Wspól noty Europejskiej. Narzędzie wyposażone jest w chip umożliwiający zapis danych. patrz roz dział p. 90

Zalecenie, wskazówka Instrukcja postępowania 2 Uwagi dotyczące bezpieczeństwa

2.1 Ogólne wskazówki bezpieczeństwa

dotyczące elektronarzędzi OSTRZEŻENIE! Należy przeczytać wszystkie wskazówki i instrukcje doty czące bezpieczeństwa. Nieprzestrzeganie wskazówek i instrukcji dotyczących bezpieczeń stwa może doprowadzić do porażenia prądem, pożaru i/ lub powstania ciężkich obrażeń ciała. Wszystkie wskazówki i instrukcje dotyczące bezpieczeństwa należy zachować do wyko rzystania w przyszłości. Używane w niniejszych wskazówkach dotyczą cych bezpieczeństwa pojęcie „elektronarzędzie” odnosi się do narzędzi elektrycznych zasilanych z sieci (z przewodem zasilającym) i do narzędzi elektrycznych zasilanych z akumulatora (bez przewodu zasilającego). Przestrzegać wskazówek zawartych w in strukcji obsługi ładowarki i akumulatora.

2.2 Zalecenia bezpieczeństwa właściwe dla

urządzenia – W trakcie pracy mogą powstawać szkodli we dla zdrowia pyły (np. zawierająca ołów powłoka malarska, niektóre rodzaje drew na). Stykanie się z tymi pyłami lub wdycha nie tych pyłów może stanowić niebezpie czeństwo dla osoby obsługującej urządze nie lub osób znajdujących się w pobliżu. Należy przestrzegać obowiązujących w Polsce przepisów bezpieczeństwa. Dla ochrony zdrowia należy nosić maskę przeciwpyłową P2. W pomieszczeniach zamkniętych należy dbać o wystarczające wietrzenie oraz podłączyć urządzenie odsysają ce. Ze względu na występujące podczas szli fowania zagrożenia należy stale nosić okulary ochronne. – Materiały eksploatacyjne nasączone ole jem takie jak, np. gąbki do szlifowania lub filc polerski czyścić wodą i dobrze wysu szyć. Materiały eksploatacyjne nasączone olejem mogą ulegać samozapłonowi. – Uwaga zagrożenie pożaru! Unikach prze grzania materiału szlifowanego oraz szli fierki. Przed przerwami w pracy zawsze opróżniać zbiornik na pył. Pył szlifierski w worku filtrującym wzgl. filtrze odkurzacza mobilnego może w niekorzystnych warun kach, n.p. iskrzenia podczas szlifowania Polski 85metali, ulec samozapłonowi. Szczególne zagrożenie istnieje w sytuacjach, gdy pył szlifierski jest przemieszany z resztkami lakieru, poliuretanu lub innymi substancja mi chemicznymi a szlifowany materiał jest po długiej obróbce nagrzany. – Po upadku należy sprawdzić elektronarzę dzie oraz talerz szlifierski pod względem uszkodzeń. Zdemontować talerz szlifierski w celu dokładnego sprawdzenia. Przed za montowaniem uszkodzone elementy nale ży naprawić. Pęknięte talerze szlifierskie oraz uszkodzone urządzenia mogą być przyczyną zranień oraz niebezpiecznego działania urządzenia. – Stosować wyłącznie oryginalne talerze szlifierskie firmy Festool. Talerze innych producentów nie są dostosowane do pręd kości obrotowej szlifierki i mogą pęknąć. – Podczas używania worka na pył Longlife może dojść do naładowania elektrycznego. Przy pracy elektronarzędziem należy, jeśli to możliwe, zawsze używać antystatyczne go węża ssącego (AS). Lekkie porażenie prądem może spowodować, że użytkownik się przestraszy a jego uwaga zostanie za kłócona, co może doprowadzić do wypadku. – Zasilacza sieciowego należy używać wy łącznie z tym urządzeniem. – Zasilacza sieciowego należy używać wy łącznie z oryginalnym przewodem plug it Festool. – Do zasilania elektronarzędzi akumulato rowych nie należy używać zasilaczy lub nieoryginalnych akumulatorów. Nie uży wać do ładowania akumulatorów nieorygi nalnych ładowarek. Zastosowanie wyposa żenia niedopuszczonego przez producenta może doprowadzić do porażenia prądem elektrycznym i/ lub poważnego wypadku.

Wartości obliczone zgodnie z EN 62841 wynoszą zazwyczaj: Poziom ciśnienia akustyczne

68 dB(A) Poziom mocy akustycznej L

=79 dB(A) Tolerancja błędu K = 3 dB OSTROŻNIE Parametry emisji Uszkodzenie słuchu ► Używać ochronników słuchu. Wartość emisji wibracji a

(suma wektorowa w trzech kierunkach) oraz tolerancja błędu K us talone wg EN 62841: Wartość emisji drgań (trzyosiowo)

Podane wartości emisji (wibracje, szmery) – służą do porównania narzędzi, – nadają się do tymczasowej oceny obciąże nia wibracjami i hałasem podczas użytko wania, – odnoszą się do głównych zastosowań elek tronarzędzia. OSTROŻNIE Rzeczywiste wartości emisji hałasu mogą różnić się od wartości podanych. Zależy to od zastosowania narzędzia i rodzaju obrabiane go elementu. ► Rzeczywiste wartości należy określić dla całego cyklu pracy urządzenia. ► W zależności od rzeczywistego obciążenia hałasem należy określić odpowiednie środ ki bezpieczeństwa, w celu ochrony użyt kownika. 3 Użycie zgodne z przeznaczeniem Szlifierki te przeznaczone są do szlifowania drewna, tworzyw sztucznych, materiałów kom pozytowych, farb/ lakierów, mas szpachlowych i podobnych materiałów. Nie wolno obrabiać me talu i materiałów zawierających azbest. Z uwagi na bezpieczeństwo elektryczne, urzą dzenie nie może być wilgotne i nie może być używane w wilgotnym otoczeniu. Urządzenia wolno używać tylko do szlifowania na sucho. W przypadku eksploatacji niezgodnej z przeznaczeniem odpowiedzialność ponosi użytkownik. Elektronarzędzie nadaje się do użytku z akumu latorami Festool serii BP o takiej samej klasie napięcia. 4 Dane techniczne Akumulatorowa szlifierka mi mośrodowa ETSC 125Li Napięcie 18 - 20 V Prędkość obrotowa (bieg jało wy) 6000 - 10000 min

Polski 86Akumulatorowa szlifierka mi mośrodowa ETSC 125Li Suw szlifujący 2,0 mm Talerz szlifierski D 125 mm Ciężar (bez akumulatora, z ta lerzem szlifierskim) 1 kg 5 Elementy urządzenia [1-1] Włącznik/wyłącznik [1-2] Przycisk zwalniania akumulatora [1-3] Wskażnik pojemności [1-4] Akumulator [1-5] Króciec ssący [1-6] Regulacja prędkości obrotowej [1-7] Talerz szlifierski [1-8] Ochrona krawędzi (protektor) [1-9] Uchwyt (izolacyjne powierzchnie) [1-10] Zasilacz sieciowy z przyłączem plug it [1-11] Przewód plug it* [1-12] Worek na pył Longlife

• nie we wszystkich wariantach objęte zakre sem dostawy Podane rysunki znajdują się w załączniku in strukcji obsługi. 6 Rozruch

6.1 Włączanie/wyłączanie

Przełącznik [1-1] służy jako włącznik/wyłącznik (I = wł., 0 = wył.). W przypadku, gdy akumulator się rozłado wał, nastąpiła awaria zasilania lub wyłą czenie wtyczki sieciowej, włącznik/wyłącz nik należy natychmiast ustawić w pozycji wyłączonej. Zapobiegnie to niekontrolowa nemu ponownemu włączeniu.

► Wkładanie akumulatora [2a] ► Zdejmowanie akumulatora [2b] Wskaźnik pojemności Poprzez naciśnięcie zielonego przycisku na wskaźniku pojemności [1-3] pojawi się informa cja o stanie naładowania akumulatora: 70-100% 40-70% 15-40% < 15% Zalecenie: naładować akumu lator przed dalszym użytkowa niem.

6.3 Zasilacz sieciowy

OSTRZEŻENIE Niedozwolone napięcie lub częstotliwość! Niebezpieczeństwo wypadku ► Napięcie sieciowe i częstotliwość źródła prądu muszą zgadzać się z danymi na tab liczce identyfikacyjnej. ► W Ameryce Północnej wolno stosować wy łącznie urządzenia Festool o parametrach napięcia 120 V/60 Hz. Zasilacz sieciowy (w niektórych modelach wy posażenie dodatkowe) umożliwia używanie szli fierki akumulatorowej jako szlifierki zasilanej przewodem, co stwarza różne możliwości zasi lania urządzenia. Korzystanie z automatyki włą czania/wyłączania odkurzacza mobilnego jest możliwe, gdy jest on połączony z zasilaczem sieciowym. ► Włożyć zasilacz sieciowy [3a] ► Połączyć zasilacz sieciowy z przewodem plug it [3b] ► Odłączyć zasilacz sieciowy [3c] ► Odłączyć zasilacz sieciowy od przewodu plug it [3d] 7 Ustawienia OSTRZEŻENIE Niebezpieczeństwo zranienia ► Przed rozpoczęciem konserwacji elektro narzędzia, odłączyć od niego akumulator.

7.1 Elektronika [Układ elektroniczny]

Łagodny rozruch Elektronicznie regulowany łagodny rozruch za pewnia uruchamianie narzędzia bez szarpnięć. Zabezpieczenie przed nadmiernym wzrostem temperatury Aby zapobiec przegrzewaniu się silnika, po osiągnięciu zbyt wysokiej temperatury ograni czany jest pobór mocy (np. gdy nacisk podczas Polski 87pracy będzie zbyt duży). W sytuacji dalszego wzrostu temperatury elektronarzędzie wyłączy się. Ponowne włączenie jest możliwe dopiero po ostygnięciu silnika. Stała prędkość obrotowa Wstępnie wybrana prędkość obrotowa silnika utrzymywana jest elektronicznie na stałym po ziomie. Dzięki temu przy używaniu urządzenia zgodnie z przeznaczeniem (odpowiednia siła nacisku) prędkość szlifowania jest stała. Ustawianie prędkości obrotowej Prędkość obrotową można ustawić za pomocą pokrętła nastawczego [1-6] w zakresie od 6000 do 10000 min

Podczas wykonywania prac szlifierskich zaleca ne są następujące ustawienia pokrętła nasta wczego [1-6]: Prace szlifierskie Stopień pokrętła na stawczego – Szlifowanie przy maks. zdzieraniu – Zeszlifowywanie starych farb – Szlifowanie drewna i forniru przed lakierowaniem – Szlifowanie pośrednie lakieru na po wierzchniach

– Szlifowanie cienko nakładanego la kieru wstępnego – Szlifowanie drewna za pomocą włók niny do szlifowania – Zaokrąglanie krawędzi elementów drewnianych – Wygładzanie zagruntowanych po wierzchni drewnianych

– Szlifowanie krawędzi z litego drewna i forniru – Szlifowanie we wręgach okien i drzwi – Szlifowanie pośrednie lakieru na kra wędziach – Oszlifowywanie okien z naturalnego drewna za pomocą włókniny do szli fowania – Wygładzanie powierzchni drewnia nych przed bejcowaniem za pomocą włókniny do szlifowania – Zdzieranie lub usuwanie wapna za pomocą włókniny do szlifowania

Prace szlifierskie Stopień pokrętła na stawczego – Szlifowanie pośrednie lakieru na po wierzchniach bejcowanych – Oczyszczanie wrębów okien z natu ralnego drewna za pomocą włókniny do szlifowania

– Szlifowanie bejcowanych krawędzi – Szlifowanie termoplastycznych two rzyw sztucznych

7.2 Zmiana talerzy szlifierskich[4a]

Optymalny wynik pracy można osiągnąć wyłącznie przy zastosowaniu oryginalne go wyposażenia dodatkowego i oryginalnych materiałów eksploatacyjnych.W przypadku za stosowania nieoryginalnego wyposażenia do datkowego lub nieoryginalnych materiałów eks ploatacyjnych roszczenia gwarancyjne wygasa ją. Ostrzeżenie! Nie dokonywać zmian kon strukcyjnych w otwartym wnętrzu maszy ny przy zdemontowanym talerzu szlifierskim. Odkręcić cztery śruby. Zdjąć ruchem do dołu talerz szlifierski. Zamontować nowy talerz szlifierski. Przykręcić mocno cztery śruby (2,5 Nm). Stopień twardości talerza szlifierskiego Odpowiednio do obrabianej powierzchni urzą dzenie można wyposażyć w talerze szlifierskie o różnej twardości. Miękki: uniwersalny do szlifowania zgrubnego i dokładnego, do równych i wypukłych powierz chni. Bardzo miękki: szlifowanie dokładne form, wy pukłości, wyokrągleń. Nie stosować do obróbki krawędzi!

7.3 Mocowanie wyposażenia szlifierskiego

za pomocą systemu StickFix [4b] Do talerza szlifierskiego StickFix i stopy szlifier skiej można szybko i prosto mocować pasujące papiery ścierne StickFix i krążki ścierne z włók niny StickFix. ► Przycisnąć samoprzyczepne wyposażenie do szlifowania do talerza szlifierskiego. W przypadku zmniejszającej się przyczep ności okładziny StickFix wyposażenie ta lerza szlifierskiego – zwłaszcza w przypadku pracy bez nakładania – może odłączyć się od talerza szlifierskiego i spowodować zranienie. Wymień talerz szlifierski! Polski

OSTRZEŻENIE Zagrożenie zdrowia spowodowane pyłami ► Pył mogą stanowić zagrożenie dla zdrowia. Z tego względu nigdy nie należy pracować bez odsysania. ► Przy odsysaniu pyłów stanowiących zagro żenie dla zdrowia zawsze należy przestrze gać przepisów państwowych. Odsysanie własne z workiem na pył Longlife Szlifierki są seryjnie wyposażone w opcję włas nego odsysania. Pył powstały przy szlifowaniu odsysany jest otworami do odsysania znajdują cymi się w talerzu szlifierskim i zbierany w wor ku na pył. Montaż worka na pył [5] Podłączyć do maszyny worek na pył aż do za trzaśnięcia. Gdy wydajność ssania ulega zmniejszeniu, należy opróżnić worek na pył. Nacisnąć na mocowania znajdujące się na worku na pył. Zdjąć ruchem do tyłu worek na pył. Otworzyć klapę worka na pył. Opróżnić worek na pył i usunąć odpady. Odkurzanie z odkurzaczem mobilnym Festool W celu uniknięcia częstego opróżniania worka na pył przy dłuższych pracach szlifierskich, można podłączyć do króćca ssącego [1-5] od kurzacz mobilny Festool z wężem ssącym o średnicy 27 mm. Automatyczny płynny rozruch włączy mo bilny odkurzacz w momencie uruchomie nia szlifierki oscylacyjnej. Automatyczny płynny rozruch działa jedynie w połączeniu z zasilaczem sieciowym. W przypadku, gdy elektronarzędzie zasila ne jest akumulatorem i ma podłączony od kurzacz mobilny, czas pracy akumulatora ulega zmniejszeniu. Efekt ten można zmniejszyć, redukując wydajność odsysa nia. Przy wysokiej wydajności odsysania pro wadzenie elektronarzędzia może być trud niejsze. Efekt ten można zmniejszyć, redu kując wydajność odsysania. Zalecenie: stosować wąż ssący o właściwoś ciach antystatycznych! Pozwoli to zmniejszyć ładunek elektryczny.

7.5 Ochrona krawędzi (protektor)

[6] Ochrona krawędzi [1-8] zapobiega zetknięciu talerza szlifierskiego stroną obwodową z po wierzchnią przedmiotu (np. podczas szlifowania wzdłuż ściany lub okna), a tym samym odbiciu urządzenia i powstawaniu uszkodzeń. Wsunąć ochronę krawędzi we wpust maszy ny. Zatrzasnąć obydwa końce ochrony krawędzi z lewej i z prawej strony. Wyjąć obydwa końce ochrony krawędzi. Zdjąć do przodu ochronę krawędzi. 8 Praca za pomocą urządzenia OSTRZEŻENIE Niebezpieczeństwo zranienia ► Obrabiany element należy mocować za wsze w taki sposób, aby nie mógł poruszyć się w czasie obróbki. Należy przestrzegać następujących zaleceń: – Nie wolno przeciążać urządzenia poprzez zbyt mocne dociskanie! Najlepsze wyniki szlifowania daje praca ze średnio mocnym naciskiem. Wydajność i jakość szlifowania zależą w znacznym stopniu od wyboru pra widłowego materiału ściernego. – W celu zapewnienia urządzeniu pewnego prowadzenia należy trzymać uchwyt jedną ręką.[1-9]

8.1 Sygnały ostrzegawcze

Maszyna wyłączyła się i słychać sygnał: ► Wyłączyć maszynę. Akumulator jest rozładowany. ► Wymienić akumulator. Maszyna wyłącza się i nie słychać sygnału: Urządzenie jest przegrzane lub zostało przecią żone. ► Wyłączyć maszynę na 30 sekund. ► Zmniejszyć obciążenie urządzenia. W przypadku, gdy maszyna nie osiąga żądanej prędkości obrotowej, należy pozwolić jej ostyg nąć. Polski 899 Konserwacja i utrzymanie w czystości OSTRZEŻENIE Niebezpieczeństwo zranienia, porażenie prą dem ► Przed wszelkimi pracami związanymi z konserwacją i utrzymaniem maszyny we właściwym stanie należy wyjąć akumulator lub zasilacz sieciowy z elektronarzędzia! ► Wszelkie prace związane z konserwacją i utrzymaniem maszyny we właściwym sta nie, które wymagają otwarcia obudowy sil nika, mogą być wykonywane wyłącznie przez autoryzowany warsztat serwisowy. Serwis i naprawa wyłącznie u pro ducenta i w certyfikowanych warsz tatach. Najbliższy adres znaleźć można na: www.festool.pl/serwis Stosować wyłącznie oryginalne częś ci zamienne Festool! Nr zam. na stronie: www.festool.pl/serwis EKAT

Dla zapewnienia cyrkulacji powietrza, otwory wlotowe powietrza chłodzącego w obudowie sil nika muszą być zawsze odsłonięte i utrzymywa ne w czystości. W przypadku spadku mocy lub zwiększonych wibracji przedmuchać i wyczyścić wloty powie trza wlotowego. ► Styki przyłączeniowe narzędzia elektryczne go, ładowarki i akumulatora należy utrzy mywać w czystości. Należy przestrzegać dołączonych do aku mulatora wskazówek dotyczących konser wacji i utrzymania we właściwym stanie, złomo wania i transportu akumulatora! 10 Wyposażenie Należy stosować wyłącznie oryginalne talerze szlifierskie firmy Festool. Stosowanie niskiej ja kości talerzy szlifierskich i polerskich może do prowadzić do znacznego niewyważenia, które pogorszy jakość rezultatów pracy i zwiększy zu życie elektronarzędzia. Numery katalogowe akcesoriów i narzędzi moż na znaleźć w katalogu Festool lub w Internecie na stronie „www.festool.com“. 11 Środowisko Nie wyrzucać urządzenia razem z odpa dami domowymi! Urządzenia, wyposaże nie i opakowania przekazywać do recy klingu przyjaznego środowisku. Przestrzegać obowiązujących przepisów krajowych. Tylko w UE: Zgodnie z europejską dyrektywą dotyczącą zużytych urządzeń elektrycznych i elektronicznych i jej transpozycją do prawa kra jowego, zużyte elektronarzędzia podlegają se gregacji i recyklingowi w sposób przyjazny śro dowisku. Informacje dotyczące rozporządzenia REACH: www.festool.pl/reach 12 Wskazówki ogólne

12.1 Informacje o ochronie danych

Elektronarzędzie wyposażone jest w chip służą cy do automatycznego zapisywania danych o maszynie i jej pracy. Zapisane dane nie zawiera ją bezpośrednich danych osobowych. Za pomocą specjalnych urządzeń można dane te bezprzewodowo odczytać. Będą one używane wyłącznie w przypadku diagnozy błędów, prze prowadzania naprawy czy gwarancji oraz w celu poprawy jakości lub ulepszania elektronarzę dzia. Użycie danych poza wymienionym obsza rem bez wyraźnej zgody Klienta nie jest możli we.

Znak słowny i loga Bluetooth

są zastrzeżonymi znakami towarowymi firmy Bluetooth SIG, Inc. i są używane na podstawie licencji przez TTS Tooltechnic Systems AG & Co. KG a tym samym przez Festool. Polski
