KÄYTTÖOHJE ETSC 125 3 1 IPlus FESTOOL

EU-vaatimustenmukaisuusvakuutus. Vakuutamme yksinomaisella vastuulla, että tämä tuote täyttää seuraa- vien EU-direktiivien kaikki olennaiset vaatimukset ja se on seuraavien standardien tai standardiasiakirjojen mukai- nen:

• 2 Turvallisuusohjeet p. 48
• 3 Määräystenmukainen käyttö p. 49
• 4 Tekniset tiedot p. 49
• 5 Laitteen osat p. 49
• 6 Käyttöönotto p. 50
• 7 Asetukset p. 50
• 8 Työskentely koneella p. 52
• 9 Huolto ja hoito p. 52
• 10 Tarvikkeet p. 52
• 11 Ympäristö p. 52

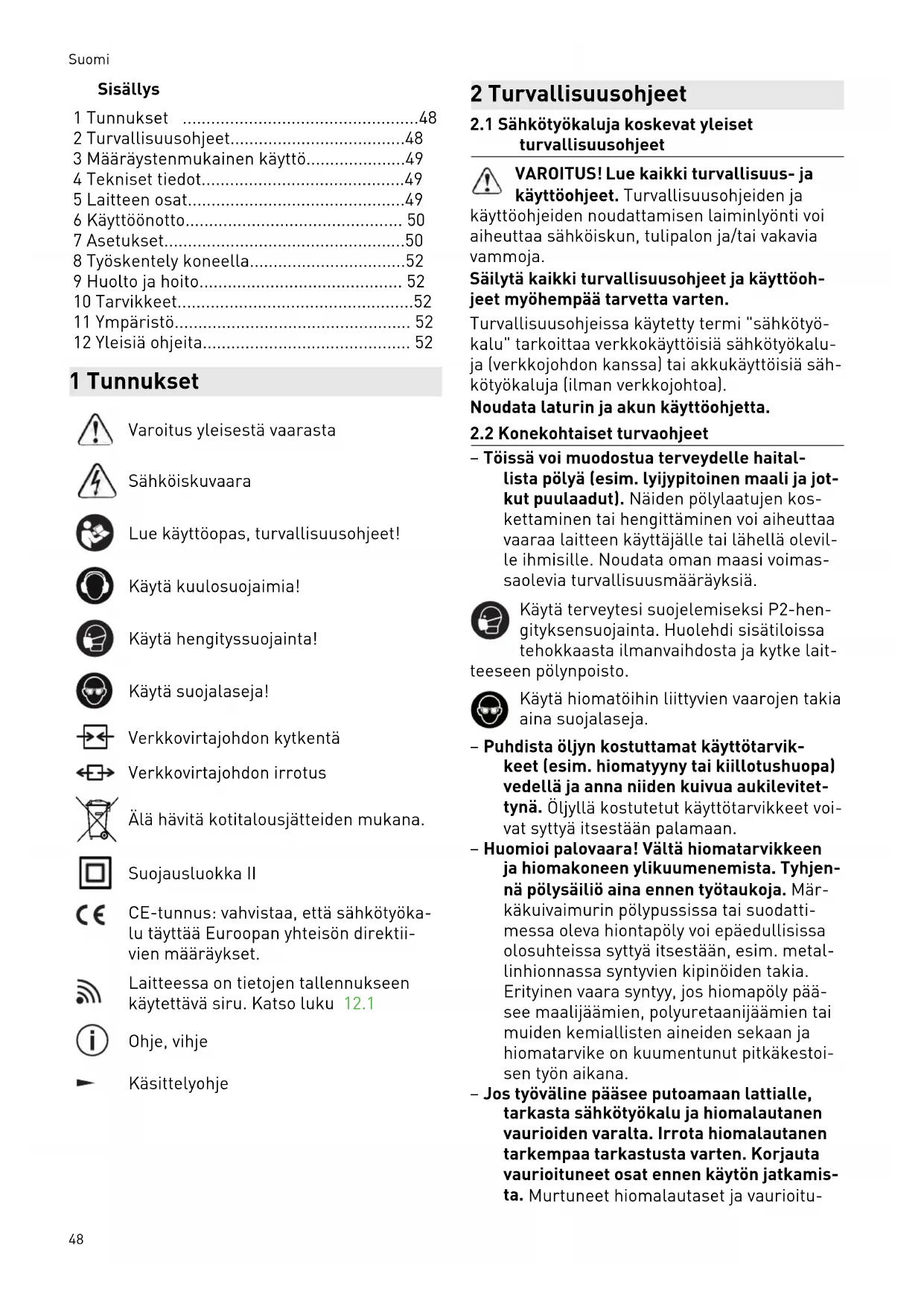

• 12 Yleisiä ohjeita 1 Tunnukset Varoitus yleisestä vaarasta Sähköiskuvaara Lue käyttöopas, turvallisuusohjeet! Käytä kuulosuojaimia! Käytä hengityssuojainta! Käytä suojalaseja! Verkkovirtajohdon kytkentä Verkkovirtajohdon irrotus Älä hävitä kotitalousjätteiden mukana. Suojausluokka II CE-tunnus: vahvistaa, että sähkötyöka lu täyttää Euroopan yhteisön direktii vien määräykset. Laitteessa on tietojen tallennukseen käytettävä siru. Katso luku 12.1 Ohje, vihje Käsittelyohje 2 Turvallisuusohjeet p. 52

2.1 Sähkötyökaluja koskevat yleiset

turvallisuusohjeet VAROITUS! Lue kaikki turvallisuus- ja käyttöohjeet. Turvallisuusohjeiden ja käyttöohjeiden noudattamisen laiminlyönti voi aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja. Säilytä kaikki turvallisuusohjeet ja käyttöoh jeet myöhempää tarvetta varten. Turvallisuusohjeissa käytetty termi "sähkötyö kalu" tarkoittaa verkkokäyttöisiä sähkötyökalu ja (verkkojohdon kanssa) tai akkukäyttöisiä säh kötyökaluja (ilman verkkojohtoa). Noudata laturin ja akun käyttöohjetta.

2.2 Konekohtaiset turvaohjeet

– Töissä voi muodostua terveydelle haital lista pölyä (esim. lyijypitoinen maali ja jot kut puulaadut). Näiden pölylaatujen kos kettaminen tai hengittäminen voi aiheuttaa vaaraa laitteen käyttäjälle tai lähellä olevil le ihmisille. Noudata oman maasi voimas saolevia turvallisuusmääräyksiä. Käytä terveytesi suojelemiseksi P2-hen gityksensuojainta. Huolehdi sisätiloissa tehokkaasta ilmanvaihdosta ja kytke lait teeseen pölynpoisto. Käytä hiomatöihin liittyvien vaarojen takia aina suojalaseja. – Puhdista öljyn kostuttamat käyttötarvik keet (esim. hiomatyyny tai kiillotushuopa) vedellä ja anna niiden kuivua aukilevitet tynä. Öljyllä kostutetut käyttötarvikkeet voi vat syttyä itsestään palamaan. – Huomioi palovaara! Vältä hiomatarvikkeen ja hiomakoneen ylikuumenemista. Tyhjen nä pölysäiliö aina ennen työtaukoja. Mär käkuivaimurin pölypussissa tai suodatti messa oleva hiontapöly voi epäedullisissa olosuhteissa syttyä itsestään, esim. metal linhionnassa syntyvien kipinöiden takia. Erityinen vaara syntyy, jos hiomapöly pää see maalijäämien, polyuretaanijäämien tai muiden kemiallisten aineiden sekaan ja hiomatarvike on kuumentunut pitkäkestoi sen työn aikana. – Jos työväline pääsee putoamaan lattialle, tarkasta sähkötyökalu ja hiomalautanen vaurioiden varalta. Irrota hiomalautanen tarkempaa tarkastusta varten. Korjauta vaurioituneet osat ennen käytön jatkamis ta. Murtuneet hiomalautaset ja vaurioitu Suomi 48neet koneet voivat aiheuttaa tapaturmia ja tehdä koneen toiminnasta epäturvallista. – Käytä vain alkuperäisiä Festool-hiomalau tasia. Muiden valmistamat lautaset eivät sovellu hiomakoneen kierrosnopeudelle ja voivat murtua. – Longlife-pölypussin käytön yhteydessä voi syntyä sähkövarausta. Mikäli mahdollista, käytä sähkötyökalun kanssa aina antis taattista imuletkua (AS). Lievä sähköisku voi aiheuttaa hetkellisen pelästymisen ja tarkkaavaisuuden herpaantumisen. Siksi se voi johtaa onnettomuuteen. – Käytä verkkoadapteria vain tämän työkalun kanssa. – Käytä verkkoadapteria vain Festoolin alku peräisen plug it -johdon kanssa. – Älä käytä akkusähkötyökalua verkkolait teilla tai vierailla akuilla. Älä käytä vierai ta latureita akkujen lataukseen. Jos käytät muita kuin valmistajan suosittelemia lisä tarvikkeita, tämä voi johtaa sähköiskuun ja/tai vakaviin tapaturmiin.

EN 62841 mukaan määritetyt arvot ovat tyypilli sesti: Äänenpainetaso L

79 dB(A) Epävarmuus K = 3 dB HUOMIO Työskenneltäessä syntyy melua Kuulovaurioiden vaara ► Käytä kuulosuojaimia. Tärinäarvo a

(kolmen suunnan vektorisumma) ja epävarmuus K standardin mukaan määritet tynä EN 62841: Tärinäarvo (3 akselin)

Ilmoitetut päästöarvot (tärinä, melu) – ovat koneiden keskinäiseen vertailuun, – soveltuvat myös käytön yhteydessä synty vän tärinä- ja melukuormituksen alusta vaan arviointiin, – edustavat sähkötyökalun pääasiallisia käyt tösovelluksia. HUOMIO Päästöarvot saattavat poiketa ilmoitetuista arvoista. Ne riippuvat työkalun käyttötavasta ja työkappaleen laadusta. ► Todellinen kuormitus täytyy arvioida koko käyttöjakson puitteissa. ► Todellisesta kuormituksesta riippuen täy tyy määrittää asiaankuuluvat varotoimenpi teet käyttöturvallisuuden takaamiseksi. 3 Määräystenmukainen käyttö Hiomakoneet on tarkoitettu puun, muovin, komposiittimateriaalien, maali-/lakkapintojen, tasoitepintojen ja muiden vastaavien materiaa lien hiomiseen. Niillä ei saa työstää metallia ei kä asbestipitoisia materiaaleja. Sähköturvallisuuden takia kone ei saa olla kos tea eikä sitä saa käyttää kosteassa ympäristös sä. Konetta saa käyttää vain kuivahiomiseen. Koneen käyttäjä vastaa määräystenvas taisesta käytöstä aiheutuneista vahin goista. Sähkötyökalu soveltuu käytettäväksi saman jänniteluokan BP-mallisarjan Festool-akkujen kanssa. 4 Tekniset tiedot Akkuepäkeskohiomakone ETSC 125Li Jännite 18 - 20 V Kierrosluku (kuormittamatta) 6000 - 10000 min

Hiomaisku 2,0 mm Hiomalautanen D 125 mm Paino (ilman akkua, hioma lautasen kanssa) 1 kg 5 Laitteen osat [1-1] Käyttökytkin [1-2] Akun vapautuspainike [1-3] Kapasiteettinäyttö [1-4] Akku [1-5] Poistoimuliitäntä [1-6] Kierrosluvun säätö [1-7] Hiomalautanen [1-8] Reunasuojain (Protector) Suomi 49[1-9] Kahva (eristetyt kahvapinnat) [1-10] Verkkoadapteri plug it -liitännällä* [1-11] Plug it -johto* [1-12] Longlife-pölypussi

• Ei kuulu kaikissa versioissa toimituslaajuu teen Mainitut kuvat ovat käyttöoppaan alussa. 6 Käyttöönotto

6.1 Päälle-/poiskytkentä

Katkaisin [1-1] toimii käyttökytkimenä (I = PÄÄLLE, 0 = POIS). Jos akku on tyhjentynyt, sähkövirta on kat kennut tai sähköpistoke on vedetty irti, siirrä käyttökytkin heti päältäkytkettyyn asentoon. Tämä estää tahattoman uudel leenkäynnistymisen.

► Akun asennus [2a] ► Akun irrottaminen [2b] Kapasiteettinäyttö Akun varaustila näytetään, kun painat kapasi teettinäytön [1-3] vihreää painiketta:

< 15 % Suositus: lataa akku ennen käytön jatkamista.

VAROITUS Kielletty jännite tai taajuus! Onnettomuusvaara ► Virtalähteen verkkojännitteen ja taajuuden täytyy olla yhdenmukainen konekilvessä annettujen tietojen kanssa. ► Pohjois-Amerikassa voidaan käyttää vain Festool-koneita, joiden jännite on 120 V/60 Hz. Verkkoadapterin (osittain lisätarvike) avulla voit käyttää akkuhiomakonetta verkkovirralla. Näin pystyt käyttämään työkalua erilaisilla virtaläh teillä. Verkkoadapterin kanssa voi käyttää jär jestelmäimurin päälle-/poiskytkentäautoma tiikkaa. ► Verkkoadapterin asennus [3a] ► Verkkoadapterin kiinnitys plug it -joh toon [3b] ► Verkkoadapterin irrotus [3c] ► Verkkoadapterin irrotus plug it -johdos ta [3d] 7 Asetukset VAROITUS Loukkaantumisvaara ► Irrota akku sähkötyökalusta ennen kaikkia sähkötyökaluun kohdistuvia töitä.

Pehmeä käynnistyminen Elektronisesti säädetty pehmeä käynnistys var mistaa sähkötyökalun nykäisemättömän käyn nistyksen. Lämpösulake Liian korkean moottorilämpötilan yhteydessä tehoa rajoitetaan moottorin ylikuumenemisen välttämiseksi (esimerkiksi liiallisen kuormituk sen yhteydessä). Jos lämpötila kohoaa edel leen, sähkötyökalu sammuu. Kone voidaan kyt keä uudelleen päälle vasta moottorin jäähdyt tyä. Tasainen kierrosluku Elektroniikka pitää esivalitun moottorikierros luvun samana. Tämä takaa tasaisen hiomano peuden, kun hiomakonetta käytetään määräys ten mukaisesti (laitetta painetaan kevyesti alus taa vasten). Kierrosluvun säätö Kierrosluvun voi säätää säätöpyörällä [1-6] 6000 ja 10000 min

välillä. Suosittelemme hiontatöihin seuraavia säätö pyörän [1-6] asetuksia: Hiontatyöt Säätöpyörän pykälä – Hionta maks. työstöteholla – Vanhan maalipinnan hionta – Puun ja viilupinnan hionta ennen maalausta – Maalattujen pintojen välihionta

– Ohuen pohjamaalipinnan hionta – Puun hionta karhunkielellä – Puukappaleiden reunojen viistämi nen – Pohjustettujen puupintojen siloitus

Suomi 50Hiontatyöt Säätöpyörän pykälä – Täyspuisten ja viilutettujen reunojen hionta – Ikkunoiden ja ovien huullosten hionta – Maalattujen reunojen välihionta – Maalaamattomien puuikkunoiden hionta karhunkielellä – Puupintojen siloitus karhunkielellä ennen petsausta – Ylimääräisen kalkkipastan poistami nen karhunkielellä

– Petsattujen pintojen välihionta – Maalaamattomien ikkunahuullosten puhdistus karhunkielellä

Optimaaliset työtulokset saadaan vain al kuperäisillä tarvikkeilla ja kulutusmateri aaleilla. Takuu raukeaa, jos et käytä alkuperäi siä tarvikkeita tai kulutusmateriaaleja. Varoitus! Älä tee mitään rakenteellista muutosta koneen avatussa rungossa, kun hiomalautanen on irrotettu. Avaa neljä ruuvia. Ota hiomalautanen alakautta pois. Kiinnitä uusi hiomalautanen. Kiristä neljä ruuvia käsitiukkuuteen (2,5 Nm). Hiomalautasen kovuusluokka Hiomakone voidaan varustaa erikovuisilla hio malautasilla työstettävän pinnan mukaan. Pehmeä: Yleiskäyttöinen lautanen karkea- ja hienohiontaan, tasaisille ja kaareville pinnoille. Erittäin pehmeä: Muoto-osien, kaarien, pyöris tysten hienohionta. Älä käytä kulmien hiontaan!

7.3 Hiomatarvikkeiden kiinnitys

StickFix:llä [4b] StickFix-hiomalautaselle voidaan kiinnittää no peasti ja helposti sille sopivat StickFix-hioma paperit ja StickFix-karhunkielet. ► Paina tarrakiinnitteinen hiomatarvike hio malautaselle. Stickfix-tarrapinnan kiinnitystehon heike tessä hiomalautasen tarvikkeet - varsin kin kun laikka ei ole työstettävää pintaa vasten - voivat irrota hiomalautasesta ja aiheuttaa ta paturmia. Vaihda hiomalautanen!

VAROITUS Pöly aiheuttaa vaaraa terveydelle ► Pöly voi olla terveydelle haitallista. Älä sen vuoksi missään tapauksessa työskentele il man imuria. ► Noudata terveydelle vaarallisen pölyn imu roinnissa aina maakohtaisia määräyksiä. Pölynpoisto Longlife-pölypussiin Hiomakoneissa on vakiona oma pölynpoisto. Hiomapöly imetään hiomalautasen imuaukko jen kautta pölypussiin. Pölypussiin [5] asennus Napsauta pölypussi kiinni hiomakoneeseen. Jos imuteho vähenee, tyhjennä pölypussi. Paina pölypussin irrotuspainikkeita yhteen. Ota pölypussi takakautta pois. Avaa pölypussin luukku. Tyhjennä pölypussi roskiin. Imurointi Festool-järjestelmäimurilla Voit liittää poistoimuliitäntään [1-5] 27 mm:n kokoisella imuletkulla varustetun Festool-jär jestelmäimurin, kun haluat tehdä pitkäkestoisia hiomatöitä ilman pölypussin jatkuvaa tyhjentä mistä. Käynnistysautomatiikka käynnistää järjes telmäimurin automaattisesti, kun kytket tasohiomakoneen päälle. Käynnistysauto matiikka toimii vain verkkoadapterin yh teydessä. Jos käytät sähkötyökalua akulla järjestel mäimurin kanssa, akun käyntiaika lyhe nee. Imutehon vähentäminen pienentää tätä vaikutusta. Suuri imuteho voi huonontaa sähkötyöka lun ohjattavuutta. Imutehon vähentäminen pienentää tätä vaikutusta. Suositus: käytä antistaattista poistoimuletkua! Siten voit vähentää staattisen sähkön varautu mista.

7.5 Reunasuojain (Protector)

[6] Reunasuojain [1-8] estää hiomalautasen ympä rysreunaa koskettamasta pintaan (esim. hiot taessa seinän tai ikkunan vieritse). Näin välte tään vauriot ja koneen takaiskut. Työnnä reunasuojain hiomakoneen uraan. Suomi 51Lukitse reunasuojaimen molemmat päädyt paikoilleen oikealla ja vasemmalla. Irrota reunasuojaimen molemmat päädyt. Vedä reunasuojain etukautta pois. 8 Työskentely koneella VAROITUS Loukkaantumisvaara ► Kiinnitä työstettävä kappale aina siten, että se ei pääse liikkumaan työstön aikana. Noudata seuraavia ohjeita: – Älä ylikuormita konetta painamalla sitä liian kovaa! Saavutat parhaan hiontatulok sen, kun painat konetta vain kevyesti pintaa vasten. Hiontateho ja -laatu riippuvat oleel lisesti oikean hiomatarvikkeen valinnasta. – Ohjaa hiomakonetta turvallisesti pitämällä kädellä tukevasti kiinni kädensijasta [1-9]

8.1 Varoitussignaalit

Kone sammuu ja piippaa: ► Sammuta kone. Akku on tyhjä. ► Vaihda akku. Kone sammuu piippaamatta: Kone on ylikuumentunut tai sitä on ylikuormi tettu. ► Sammuta kone 30 sekunnin ajaksi. ► Kuormita konetta vähemmän. Jos kone ei kiihdy tämän jälkeen huippunopeu teen, anna koneen jäähtyä. 9 Huolto ja hoito VAROITUS Loukkaantumisvaara, sähköiskuvaara ► Irrota akku tai verkkoadapteri sähkötyöka lusta, ennen kuin alat tehdä huolto- ja kun nossapitotöitä! ► Kaikki huolto- ja korjaustyöt, jotka vaativat moottorin kotelon avaamista, ovat sallittuja vain valtuutetussa huoltokorjaamossa. Anna vain valmistajan tai valtuutetun huoltokorjaamon tehdä huolto- ja korjaustyöt. Lähimmän huoltopis teen voit katsoa nettiosoitteesta: www.festool.fi/huolto Käytä vain alkuperäisiä Festool-va raosia! Tuotenumerot voit katsoa nettiosoitteesta: www.festool.fi/ huolto EKAT

Ilmankierron varmistamiseksi moottorin kote lon jäähdytysilmarakojen täytyy olla aina vapai ta ja puhtaita. Jos teho heikkenee tai tärinä kasvaa, puhalla jäähdytysaukot puhtaaksi. ► Pidä sähkötyökalun, latauslaitteen ja akun liitäntäkoskettimet puhtaina. Noudata akun mukana toimitettuja akun huoltoa, kunnossapitoa, hävitystä ja kulje tusta koskevia ohjeita! 10 Tarvikkeet Käytä vain Festoolin alkuperäisiä hiomalauta sia. Huonolaatuisten hioma- ja kiillotuslautas ten käyttö saattaa aiheuttaa voimakasta epäta sapainoa, joka huonontaa työtuloksia ja lisää sähkötyökalun kulumista. Tarvikkeiden ja työkalujen tilausnumerot voit katsoa Festoolin käyttö-/tuoteoppaasta tai In ternet-osoitteesta www.festool.com. 11 Ympäristö Älä heitä käytöstä poistettua konetta ta lousjätteiden joukkoon! Toimita käytös tä poistetut laitteet, tarvikkeet ja pak kaukset ympäristöystävälliseen kierrätykseen. Noudata voimassaolevia kansallisia määräyk siä. Vain EU: käytöstä poistettuja sähkö- ja elektro niikkalaitteita koskevan eurooppalaisen direk tiivin ja sitä vastaavan kansallisen lainsäädän nön mukaan loppuun käytetyt sähkötyökalut täytyy kerätä erikseen talteen ja toimittaa ym päristöä säästävään kierrätykseen. REACh:iin liittyvät tiedot: www.festool.com/ reach 12 Yleisiä ohjeita

12.1 Tietosuojaa koskevat tiedot

Sähkötyökalu sisältää sirun, joka tallentaa au tomaattisesti kone- ja käyttötiedot. Tallenne tuista tiedoista ei voi päätellä suoraan henkilöl lisyyttä. Tiedot voidaan lukea erikoislaitteilla ilman kos ketusta. Festool käyttää näitä tietoja yksin omaan sähkötyökalun vianmääritykseen, kor jaus- ja takuutöihin sekä laadunparannus- ja edelleenkehitystarkoituksiin. Tietoja ei käytetä Suomi 52tätä pidemmälle ilman asiakkaan erikseen an tamaa lupaa.

Tavaramerkki Bluetooth
