Produkttype	Trådløs eksentersliper
Merke	Festool
Modell	ETSC 125 3 1 IPlus
Nominell spenning	18 - 20 V
Tomgangshastighet	6000 - 10000 o/min
Slag	2,0 mm
Slipeplatens diameter	125 mm
Vekt (uten batteri, med plate)	1 kg
Strømforsyning	Festool BP 18 V Li-Ion-seriebatteri eller nettadapter ACA 220-240/18V ERGO
Kompatibel batteritype	Festool BP-seriebatterier med samme spenning (18 V)
Hastighetsinnstilling	Kontinuerlig hjul fra 6000 til 10000 o/min
Elektroniske funksjoner	Mykstart, konstant hastighet, termisk sikring
Støvavsugssystem	Integrert med Longlife-støvpose; tilkobling for ekstern støvsuger (Ø 27 mm)
Festing av slipepapir	StickFix (selvklebende)
Beskyttelsesdeksel	Ja, for kantbeskyttelse
Lydtrykknivå	LpA = 68 dB(A)
Lydeffektnivå	LwA = 79 dB(A)
Vibrasjonsemisjonsverdi (ah)	3 m/s²
Bluetooth	Ja (med Bluetooth®-batteri BP 18 Li 3,1 Ergo I)
Dataopptak	Integrert brikke for diagnose og garantihåndtering
Vedlikehold	Rengjør ventilasjonsåpningene; hold kontaktene rene; tøm støvposen regelmessig
Originale reservedeler	Slipeplater, slipepapir, støvposer, batterier, nettadapter
Reparerbarhet	Godkjent Festool-ettersalgsservice; bruk av originale Festool-reservedeler
Garanti	Produsentgaranti i henhold til Festools vilkår

Ofte stilte spørsmål - ETSC 125 3 1 IPlus FESTOOL

Hvilket batteri skal jeg bruke med Festool ETSC 125-sliperen?

Bruk utelukkende Festool-batterier fra BP 18 V-serien (samme spenningskategori). Bruk av andre batterier kan forårsake ulykker.

Hvordan justerer jeg hastigheten på sliperen?

Hastigheten justeres med hjulet [1-6] på maskinen. Drei det mellom posisjon 1 og 6 for å oppnå en hastighet på 6000 til 10000 o/min. Tabellen i bruksanvisningen anbefaler innstillinger basert på arbeidstype.

Hvordan monterer jeg Longlife-støvposen?

Klikk støvposen på maskinen til den låses. For å tømme den, trykk på aktiveringsmekanismene, trekk den bakover, åpne klaffen og fjern avfallet.

Kan jeg bruke en ekstern støvsuger med denne sliperen?

Ja, koble en Festool-støvsuger med 27 mm diameter sugeslange til sugekoblingen [1-5]. Automatisk start fungerer kun med nettadapteren.

Hvordan bytter jeg slipeplaten?

Skru ut de fire skruene, trekk platen nedover, sett på den nye platen og skru skruene igjen for hånd med et moment på 2,5 Nm. Bruk kun originale Festool-plater.

Hvilke slipepapir kan jeg bruke?

Bruk StickFix-slipemidler (selvklebende) som er kompatible med 125 mm slipeplaten. Festool anbefaler egne slipemidler for optimale resultater.

Hva gjør jeg hvis maskinen stopper og piper?

Dette indikerer et utladet batteri. Slå av maskinen og bytt til et ladet batteri.

Maskinen stopper uten pip, hva gjør jeg?

Det har vært overoppheting eller overbelastning. Slå av maskinen i 30 sekunder, reduser belastningen (trykk), og la den avkjøles om nødvendig. Hvis problemet vedvarer, kontakt kundeservice.

Hvordan vedlikeholder jeg sliperen?

Før alt vedlikehold, fjern batteriet eller nettadapteren. Rengjør ventilasjonsåpningene, hold kontaktene rene, og tøm støvposen regelmessig. Få reparert av et godkjent Festool-verksted.

Hva er støy- og vibrasjonsverdiene?

Lydtrykknivå: 68 dB(A), lydeffektnivå: 79 dB(A). Vibrasjonsemisjonsverdi: 3 m/s². Bruk hørselvern og antivibrasjonshansker om nødvendig.

BRUKSANVISNING ETSC 125 3 1 IPlus FESTOOL

▶ Isättning av batteri [2a]
▶ Borttagning av batteri [2b]

Batteriindikator

Eget utsug med Longlife-filtersäck

Utsug med Festool-dammsugare

ning. ∅delagte bagskiver og beskadigede maskiner kan medføre personskader og usikker maskindrift.

Kontakten [1-1] fungerer som tænd/sluk-knap (I = TIL, 0 = FRA).

Blød: Universelt til grov- og finslibning, til plane og buede overflader.

Sundhedsfare fra støv

Maskinen slår fra og bipper:

▶ Sluk for maskinen.
Batteriet er afladet.
▶ Skift batteriet.

Maskinen slår fra og bipper ikke:

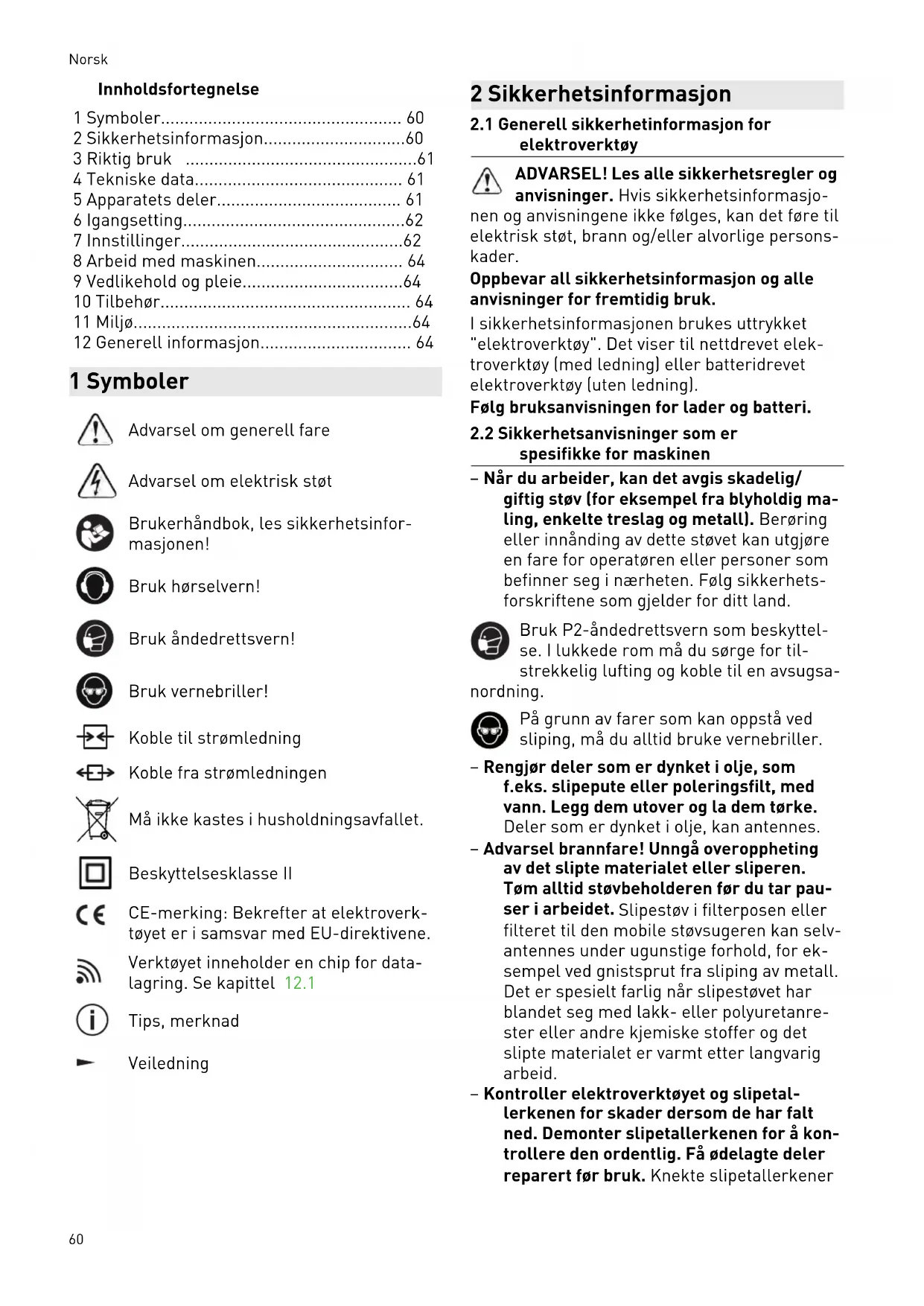

1 Symboler....60
2 Sikkerhetsinformasjon....60
3 Riktig bruk 61
4 Tekniske data.... 61
5 Apparatets deler.... 61
6 lgangsetting....62
7 Innstillinger....62
8 Arbeid med maskinen.... 64
9 Vedlikehold og pleie....64
10 Tilbehør.... 64
11 Miljø....64
12 Generell informasjon.... 64

1 Symboler

Advarsel om generell fare

Advarsel om elektrisk støt

Brukerhåndbok, les sikkerhetsinformasjonen!

Bruk hørselvern!

Bruk åndedrettsvern!

Bruk vernebriller!

Koble fra strømledningen

CE-merking: Bekrefter at elektroverk- tøyet er i samsvar med EU-direktivene.

Verktøyet inneholder en chip for data-lagring. Se kapittel 12.1

Tips, merknad

Veiledning

2 Sikkerhetsinformasjon

2.1 Generell sikkerhetinformasjon for elektroverktøy

ADVARSEL! Les alle sikkerhetsregler og anvisninger. Hvis sikkerhetsinformasjon-

nen og anvisningene ikke følges, kan det føre til elektrisk støt, brann og/eller alvorlige personskader.

Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk.

I sikkerhetsinformasjonen brukes uttrykket "elektroverktøy". Det viser til nettdrevet elektroverktøy (med ledning) eller batteridrevet elektroverktøy (uten ledning).

Følg bruksanvisningen for lader og batteri.

2.2 Sikkerhetsanvisninger som er spesifikke for maskinen

- Når du arbeider, kan det avgis skadelig/giftig støv (for eksempel fra blyholdig maling, enkelte treslag og metall). Berøring eller innånding av dette støvet kan utgjøre en fare for operatøren eller personer som befinner seg i nærheten. Følg sikkerhetsforskriftene som gjelder for ditt land.

Bruk P2-åndedrettsvern som beskyttelse. I lukkede rom må du sørge for tilstrekkelig lufting og koble til en avsugsaing.

På grunn av farer som kan oppstå ved sliping, må du alltid bruke vernebriller.

• Rengjør deler som er dynket i olje, som f.eks. slipepute eller poleringsfilt, med vann. Legg dem utover og la dem tørke. Deler som er dynket i olje, kan antennes.
• Advarsel brannfare! Unngå overoppheting av det slipte materialet eller sliperen. Tøm alltid støvbeholderen før du tar pauser i arbeidet. Slipestøv i filterposen eller filteret til den mobile støvsugeren kan selvantennes under ugunstige forhold, for eksempel ved gnistsprut fra sliping av metall. Det er spesielt farlig når slipestøvet har blandet seg med lakk- eller polyuretanrester eller andre kjemiske stoffer og det slipte materialet er varmt etter langvarig arbeid.
• Kontroller elektroverktøyet og slipetallerkenen for skader dersom de har falt ned. Demonter slipetallerkenen for å kontrollere den ordentlig. Få ødelagte deler reparert før bruk. Knekte slipetallerkener

og skadde maskiner kan føre til skader og fører til at maskinen ikke lenger er sikker.

• Bruk kun originale slipetallerkener fra Festool. Tallerkener fra andre produsenter er ikke egnet for denne sliperens turtall og kan brekke.
• Det kan oppstå elektrisk ladning når Longlife-støvposen brukes. Bruk alltid en antistatisk sugeslange (AS) sammen med elektroverktøyet. Lettere elektriske støt kan føre til at man skvetter og blir mindre oppmerksom, noe som kan forårsake ulykker.
• Bruk nettadapteren kun med dette apparatet.
• Bruk nettadapteren kun med en original plug it-kabel fra Festool.
• Ikke bruk det batteridrevne elektroverk- tøyet med strømadaptere eller batterier fra andre produsenter. Ikke lad batteriet med ladere fra andre produsenter. Bruker du tilbehør som ikke er godkjent av produ- senten, kan dette føre til elektrisk støt og/ eller alvorlige ulykker.

2.3 Støyemisjonsverdier

De registrerte verdiene iht. EN 62841 er vanligvis på:

$$ \text { Lydtrykknivå L } \quad_ {\mathrm{PA}} = 6 8 \mathrm{dB(A)} $$

$$ \text { Lydeffektnivå L } \quad_ {\mathrm{WA}} = 7 9 \mathrm{dB(A)} $$

$$ \text { Usikkerhet } K = 3 \text { dB } $$

FORSIKTIG

Støy under arbeidet

Hørselsskadelig

▶ Bruk hørselvern.

Svingningsemisjonsverdi a_h (vektorsum fra tre retninger) og usikkerhet K beregnet iht.

EN 62841:

$$ \text { Svingningsverdi (3 - akset) } \quad a _ {h} = 3 \mathrm{m} / \mathrm{s} ^ {2} $$

$$ K = 2 \mathrm{m} / \mathrm{s} ^ {2} $$

De angitte emisjonsverdiene (vibrasjon, støy)

• brukes til å sammenligne maskiner,
• men kan også brukes til en foreløpig vurdering av vibrasjons- og støybelastning ved bruk,
• og representerer de viktigste bruksområdene for elektroverktøyet.

FORSIKTIG

Utslippsverdiene kan avvike fra de verdiene som er oppgitt. Dette avhenger av hvordan verktøyet brukes og hvilken type arbeidsemne som bearbeides.

• Den faktiske belastningen under den totale arbeidssyklusen må evalueres.
• Avhengig av den faktiske belastningen må det gjennomføres egnede sikkerhetstiltak for å beskytte brukeren.

3 Riktig bruk

Sliperne er laget for sliping av tre, plast, komposittmaterialer, maling/lakk, sparkelmasse og lignende materialer. Metall og materialer som inneholder asbest, skal ikke bearbeides.

På grunn av den elektriske sikkerheten skal maskinen ikke utsettes for fukt og ikke brukes i fuktige omgivelser. Maskinen skal kun brukes til tørrsliping.

Ved ikke-forskriftsmessig bruk bærer brukeren ansvaret.

Elektroverktøyet egner seg til bruk med Fe-stool-batterier i serien BP i samme spennings-klasse.

4 Tekniske data

Batteridrevet eksentersli- ETSC 125Li per

Spenning 18-20 V

Turtall (tomgang) 6000 - 10000

o/min

Slipeløft 2,0 mm

Slipetallerken D 125 mm

Vekt (uten batteri, med sli-petallerken) 1 kg

5 Apparatets deler

[1-1] På/av-knapp
[1-2] Knapp for å løsne batteripakken
[1-3] Kapasitetsindikator
[1-4] Batteri
[1-5] Avsughette
[1-6] Turtallsregulering
[1-7] Slipetallerken
[1-8] Kantbeskyttelse (Protector)

[1-9] Håndtak (isolerte gripeoverflater)

[1-10] Nettadapter med mit plug it-tilkobling*

[1-11] Plug it-kabel*

[1-12] Longlife-støvpose

* inngår ikke i leveransen på alle varianter De oppgitte illustrasjonene finnes fremst i bruksanvisningen.

6 Igangsetting

6.1 Slå på og av

Bryteren [1-1] fungerer som av/på-bryter (l = PÅ, 0 = AV).

Når batteriet er tomt, ved strømbrudd eller hvis støpselet trekkes ut, skal av-/påbryteren umiddelbart settes i AV-posisjonen. Dette hindrer utilsiktet gjenstart.

6.2 Batteri

▶ Sette inn batteri [2a]
▶ Ta ut batteriet [2b]

Kapasitetsindikator

Trykk på den grønne tasten på kapasitetsvisningen [1-3] for å vise ladenivået til batteriet:

70 - 100 %

40 - 70 %

15 - 40 %

< 15 %

Anbefaling: Lad batteriet før videre bruk.

6.3 Nettadapter

ADVARSEL

Ikke tillatt spenning eller frekvens!

Fare for ulykker

▶ Nettspenning og frekvens må stemme overens med angivelsene på typeskiltet.
▶ INord-Amerika er det kun tillatt å bruke Festool-maskiner med spenningsangivelse 120 V/60 Hz.

Med nettadapteren (delvis tilbehør) kan den batteridrevne slipemaskinen brukes som nett-drevet slipemaskin. Den er dermed fleksibel med hensyn til strømforsyningen. Det er mulig å bruke inn-/utkoblingsautomatikken til støvsu-geren i kombinasjon med nettadapteren.

▶ Sette inn nettadapteren [3a]
- Forbinde nettadapteren med plug it-kabel*[3b]
▶ Løsne nettadapteren [3c]
▶ Løsne nettadapteren fra plug it-kabelen [3d]

7 Innstillinger

ADVARSEL

Fare for personskade

▶ Batteriet må tas av før alle typer arbeid med elektroverktøyet.

7.1 Elektronikk

Mykstart

Den elektronisk styrte mykstarten sørger for rykkfri start av elektroverktøyet.

Temperatursikring

For at motoren ikke skal bli overopphetet, begrenses strømopptaket når motortemperaturen er for høy (f.eks. ved for høyt trykk under arbeidet). Dersom temperaturen fortsetter å stige, slås elektroverktøyet av. Først når motoren er avkjølt, kan maskinen slås på igjen.

Konstant turtall

Forhåndsinnstilt motorturtall holdes konstant ved hjelp av elektronikken. Slik vil du ved riktig bruk (med adekvat trykk) kunne oppnå en jevn slipehastighet.

Innstilling av omdreiningstall

Turtallet kan stilles inn mellom 6000 og 10000 o/min med stillhjulet [1-6].

Til sliping anbefaler vi følgende innstillinger på stillhjulet [1-6]:

Slipearbeid Stillhjul-trinn

- Sliping med maks. slipeeffekt	5 - 6
- Avsliping av gammel maling
- Sliping av tre og finér før lakkering
- Lakkmellomsliping på flater
- Sliping av et tynt lag baselakk	4 - 5
- Sliping av tre med slipe-fleece
- Kantbrekking på tredeler
- Glatting av grunnede treflater

Slipearbeid Stillhjul-trinn

• Sliping av heltre- og finérkanter 3 -
• Sliping av fals på vinduer og dører 4
• Lakkmellomsliping på kanter
• Forsliping av naturtrevinduer med slipe-fleece
• Glatting av treoverflater før beising, med slipe-fleece
• Avgnidning eller avskalling av overflödig kalkpasta med slipe-fleece
• Lakkmellomsliping på beisede flater 2 -
• Pussing med slipe-fleece av vindus-falser i naturtre 3
• Sliping av beisede kanter 1 -
• Sliping av termoplast 2

7.2 Bytte slipetallerken[4a]

Et optimalt arbeidsresultat kan kun oppnås ved bruk av originalt tilbehør og forbruksmateriell. Hvis det ikke brukes originalt tilbehør og forbruksmateriell, bortfaller garantien.

Advarsel! Ikke gjør noen konstruksjonsmessige endringer inne i maskinen när slipetallerkenen er demontert.

① Åpne fire skruer.

② Trekk slipetallerkenen nedover og av.

Maskinen kan utstyres slipetallerkener med forskjellig hardhet avhengig av overflaten som skal bearbeides.

Myk: Universell for grov- og finsliping, for rette og krumme flater.

Supermyk: Finslipning av formdeler, buede overflater, radier. Skal ikke brukes på kanter!

7.3 Feste slipetilbehør med StickFix [4b]

På StickFix slipetallerkener kan du raskt og enkelt feste StickFix slipepapir og StickFix slipefilt.

▶ Du kan trykke selvklebende tilbehør til sliping på slipetallerkenen.

Dersom Stickfix-belegget løsner, kan sli-petallerken-tilbehør – spesielt når sliperen ikke holdes inntil materialet – løsne fra sli-petallerkenen og forårsake personskader.

Bytt slipetallerken!

7.4 Avsug

ADVARSEL

Helsefare på grunn av støv

▶ Støv kan være helseskadelig. Arbeid derfor aldri uten avsug.
▶ Ta hensyn til de nasjonale forskriftene ved avsuging av helseskadelig støv.

Egenavsug med longlife-støvpose

Som standardutstyr er sliperne utstyrt med et egenavsug. Slipestøvet suges inn gjennom av-sugåpninger i slipetallerkenen og samles i støvposen.

① Montering av støvposen [5]

Monter støvposen på maskinen slik at den låses på plass.

Dersom sugekraften blir dårligere, må du ne støvposen.

① Klem sammen støvposen ved virkeelementene.

② Trekk av støvposen bakover.

③ Åpne klaffen på støvpose.

4 Tøm støvposen og kast avfallet.

Avsug med Festool mobile støv-/våtsuger

For å unngå å måtte tømme støvposen hyppig ved langvarig slipearbeid kan det kobles til en Festool mobil støv-/våtsuger med en slangediameter på 27 mm på avsugsstussene [1-5].

① Oppstartsautomatikken kobler automatisk inn støvsugeren när slipemaskinen slås på. Oppstartsautomatikken fungerer kun i kombinasjon med nettadapteren.

Hvis elektroverktøyet brukes med støvsuger under batteridrift, forkortes batteritiden. Denne effekten blir mindre hvis su-geeffekten reduseres.

① Ved høy sugeeffekt kan elektroverktøyet være vanskeligere å kontrollere. Denne effekten blir mindre hvis sugeeffekten reduseres.

Anbefaling: Bruk antistatisk sugeslange! Det kan redusere den elektriske ladningen.

7.5 Kantbeskyttelse (Protector) [6]

Kantbeskyttelsen [1-8] hindrer at slipetallerkenen berører flater med periferisiden (for eksempel ved sliping langs en vegg eller et vindu),

Norsk

slik at det oppstår rekyl eller skader i maskinen.

① Skyv kantbeskyttelsen inn i noten på maskinen.
② Begge endene til kantbeskyttelsen på høyre og venstre side må smekke på plass.
③ Løsne begge endene til kantbeskyttelsen.
④ Fjern kantbeskyttelsen ved å trekke den for-over.

8 Arbeid med maskinen

ADVARSEL

Skaderisiko

▶ Fest alltid emnet slik at det ikke kan bevege seg under bearbeiding.

• Overbelast ikke maskinen ved å trykke for hardt! Du oppnår det beste sliperesultatet hvis du arbeider med et middels sterkt trykk. Slipeeffekten og -kvaliteten avhenger i første rekke av at du velger riktig slipe-middel.
• Hold maskinen i håndtaket med en hånd, slik at du kan føre den kontrollert [1-9].

8.1 Varselsignaler

Maskinen kobles ut og piper:

▶ Slå av maskinen.
Batteriet er tomt.
▶ Bytt batteriet.

Maskinen er overopphetet eller overbelastet.

▶ Slå av maskinen i 30 sekunder.
▶ Reduser belastningen på maskinen.

La maskinen avkjøles hvis maskinturtallet ikke nå etter dette.

9 Vedlikehold og pleie

ADVARSEL

Skaderisiko, elektrisk støt

• Koble fra batteriet eller nettadapteren før det utføres service- og vedlikeholdsarbeid på elektroverktøyet!
  ▶ Alle vedlikeholds- og reparasjonsarbeider som krever at motorhuset åpnes, skal kun gjennomføres av et autorisert kundeservice-verksted.

Kundeservice og reparasjon skal kun utføres av produsenten eller autoriserte verksteder. Nærmeste representant eller verksted, se: www.festool.com/service

Bruk kun originale Festool-reserve- deler! Best.-nr. finner du på: www.festool.com/service

For å sikre luftsirkulasjonen må kjøleluftåpningene på motorhuset alltid være åpne og rene. Ved avtagende effekt eller økt vibrasjonsnivå må du blåse ut og rengjøre lufteåpningene.

- Hold tilkoblingskontaktene på elektroverktøyet, laderen og batteriet rene.

Når batteriet skal vedlikeholdes, kasseres eller transporteres, må du følge anvisningene som følger med batterie.

10 Tilbehør

Bruk bare originale slipetallerkener fra Festool. Bruk av mindreverdige slipe- og pole-ringstallerkener kan føre til stor ubalanse som kan forringe kvaliteten på resultatet og øke slitasjen på elektroverktøyet.

Bestillingsnumrene til tilbehør og verktøy finner du i Festool-katalogen eller på Internett under "www.festool.com".

11 Miljø

Apparatet skal ikke kastes i restavfallet! Apparater, tilbehør og emballasje skal leveres til gjenvinning. Ta hensyn til nde nasjonale forskrifter.

Bare EU: I henhold til EU-direktivet om kasserte elektriske og elektroniske produkter og direktivets implementering i nasjonal rett må elektroverktøy som ikke lenger skal brukes, samles separat og leveres til miljøvennlig gjenvinning.

Informasjon om REACH: www.festool.com/reach

12 Generell informasjon

12.1 Informasjon om personvern

Elektroverktøyet inneholder en brikke som lagrer maskin- og driftsdata automatisk. Data lagret på minnebrikken inneholder ingen personopplysninger om kunden.

Data på minnebrikken kan leses av kontaktløst med spesielt utstyr, og brukes utelukkende til feildiagnose, reparasjons- og garantiavviklin-

ger, og til kvalitetssikring eller videreutvikling av elektroverktøyet av Festool. Dataene vil ikke brukes på noen annen måte, med mindre det er gitt uttrykkelig samtykke fra kunden.

12.2 Bluetooth®

Merkenavnet Bluetooth® og logoene er registrerte varemerker som tilhører Bluetooth SIG, Inc., og de brukes på lisens av TTS Tooltechnic Systems AG & Co. KG og dermed av Festool.

Índice
