MANUAL DE USUARIO ETSC 125 3 1 IPlus FESTOOL

Declaración UE de conformidad. Declaramos bajo nuestra responsabilidad que este producto cumple todos los requisitos relevantes de las siguientes directivas de la UE y que se han tomado como base las siguientes normas o documentos normativos:

• 5 Componentes p. 27
• 6 Puesta en servicio p. 27
• 7 Ajustes p. 27
• 8 Trabajo con la máquina p. 29
• 9 Mantenimiento y cuidado p. 29
• 10 Accesorios p. 30
• 11 Medio ambiente p. 30

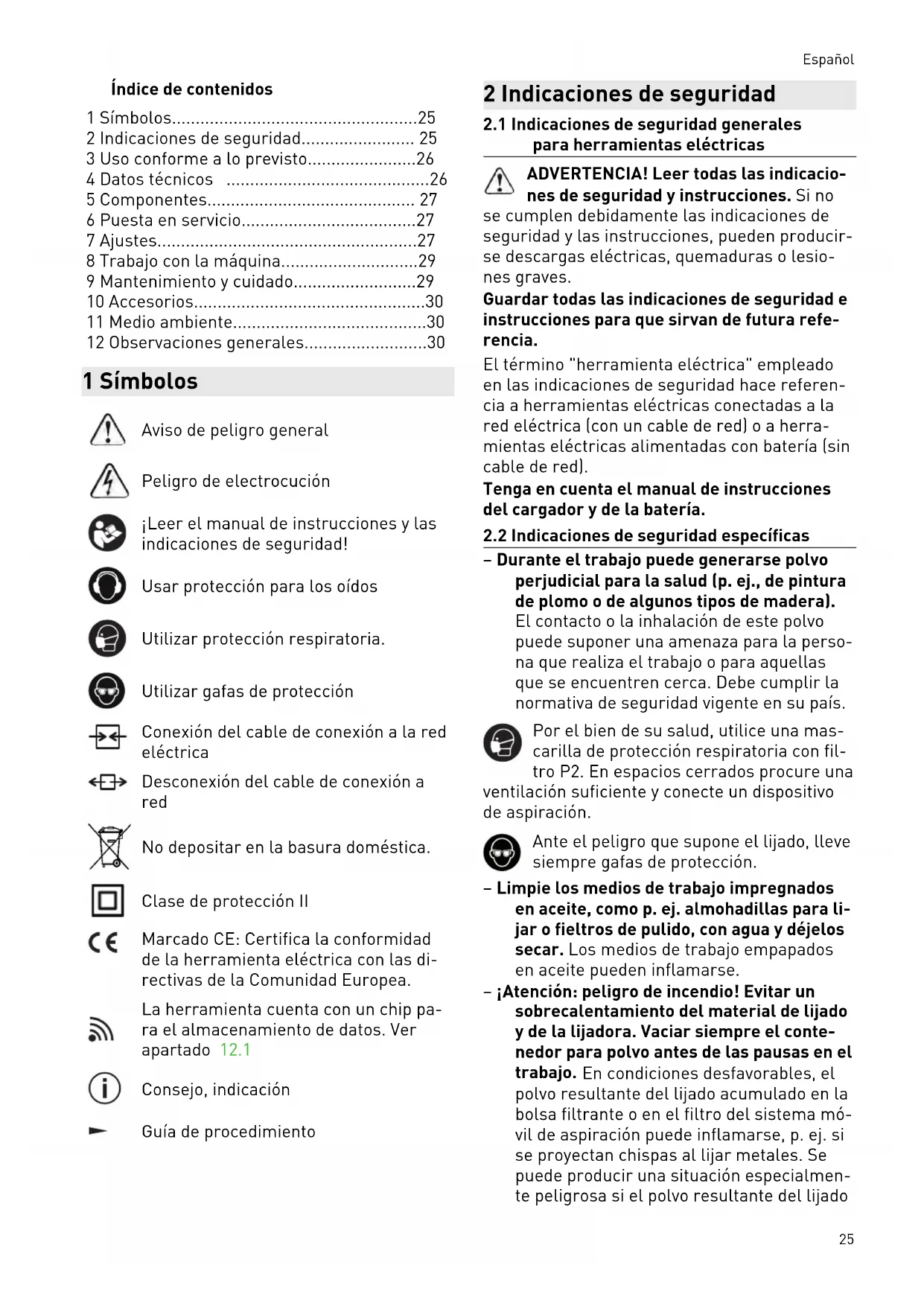

• 12 Observaciones generales 1 Símbolos Aviso de peligro general Peligro de electrocución ¡Leer el manual de instrucciones y las indicaciones de seguridad! Usar protección para los oídos Utilizar protección respiratoria. Utilizar gafas de protección Conexión del cable de conexión a la red eléctrica Desconexión del cable de conexión a red No depositar en la basura doméstica. Clase de protección II Marcado CE: Certifica la conformidad de la herramienta eléctrica con las di rectivas de la Comunidad Europea. La herramienta cuenta con un chip pa ra el almacenamiento de datos. Ver apartado 12.1 Consejo, indicación Guía de procedimiento 2 Indicaciones de seguridad p. 30

2.1 Indicaciones de seguridad generales

para herramientas eléctricas ADVERTENCIA! Leer todas las indicacio nes de seguridad y instrucciones. Si no se cumplen debidamente las indicaciones de seguridad y las instrucciones, pueden producir se descargas eléctricas, quemaduras o lesio nes graves. Guardar todas las indicaciones de seguridad e instrucciones para que sirvan de futura refe rencia. El término "herramienta eléctrica" empleado en las indicaciones de seguridad hace referen cia a herramientas eléctricas conectadas a la red eléctrica (con un cable de red) o a herra mientas eléctricas alimentadas con batería (sin cable de red). Tenga en cuenta el manual de instrucciones del cargador y de la batería.

2.2 Indicaciones de seguridad específicas

– Durante el trabajo puede generarse polvo perjudicial para la salud (p. ej., de pintura de plomo o de algunos tipos de madera). El contacto o la inhalación de este polvo puede suponer una amenaza para la perso na que realiza el trabajo o para aquellas que se encuentren cerca. Debe cumplir la normativa de seguridad vigente en su país. Por el bien de su salud, utilice una mas carilla de protección respiratoria con fil tro P2. En espacios cerrados procure una ventilación suficiente y conecte un dispositivo de aspiración. Ante el peligro que supone el lijado, lleve siempre gafas de protección. – Limpie los medios de trabajo impregnados en aceite, como p. ej. almohadillas para li jar o fieltros de pulido, con agua y déjelos secar. Los medios de trabajo empapados en aceite pueden inflamarse. – ¡Atención: peligro de incendio! Evitar un sobrecalentamiento del material de lijado y de la lijadora. Vaciar siempre el conte nedor para polvo antes de las pausas en el trabajo. En condiciones desfavorables, el polvo resultante del lijado acumulado en la bolsa filtrante o en el filtro del sistema mó vil de aspiración puede inflamarse, p. ej. si se proyectan chispas al lijar metales. Se puede producir una situación especialmen te peligrosa si el polvo resultante del lijado Español 25se mezcla con restos de pintura o poliure tano, o bien con otras sustancias químicas, y el material de lijado está caliente después de un trabajo prolongado. – Tras la caída, compruebe si se han dañado la herramienta eléctrica y el plato lijador. Desmonte el plato lijador para realizar una comprobación exacta. Haga reparar las piezas deterioradas antes de usar la herramienta. El plato lijador roto y las he rramientas dañadas pueden provocar le siones e incertidumbre al utilizar la máqui na. – Utilice solo platos lijadores originales de Festool. Los platos de otros fabricantes no son aptos para el número de revoluciones de la lijadora y pueden romperse. – El uso de la bolsa de polvo Longlife puede provocar posibles cargas eléctricas. Utili zar siempre que sea posible un tubo flexi ble de aspiración antiestático (AS) con la herramienta eléctrica. Una descarga eléc trica leve puede causar momentáneamente un susto y perturbar la atención, lo cual puede desembocar en un accidente. – Utilice el adaptador de red exclusivamente con esta máquina. – Utilice el adaptador de red exclusivamente con un cable plug it original de Festool. – No utilizar fuentes de alimentación o bate rías de otro fabricante con la herramienta eléctrica de batería. No utilizar cargado res de otro fabricante para cargar la bate ría. El uso de accesorios no previstos por el fabricante puede provocar una descarga eléctrica o accidentes graves.

Los valores típicos obtenidos de acuerdo con la norma EN 62841 son: Nivel de intensidad sonora L

68 dB(A) Nivel de potencia sonora L

ATENCIÓN Ruido producido durante el trabajo Daños en los oídos ► Utilizar protección de oídos. Valor de emisión de vibraciones en a

(suma vectorial de tres direcciones) e incertidumbre K determinada según EN 62841: Valor de emisión de las vibracio nes (triaxial)

Las emisiones especificadas (vibración, ruido) – sirven para comparar máquinas, – son adecuadas para una evaluación provi sional de los valores de vibración y ruido en funcionamiento – y representan las aplicaciones principales de la herramienta eléctrica. ATENCIÓN Los valores de emisión pueden diferir de los valores indicados. Esto depende del uso que se le dé a la herramienta y del tipo de pieza de trabajo procesado. ► Debe valorarse el nivel de carga real a lo largo de todo el ciclo de funcionamiento. ► Dependiendo de la carga real, deberán de terminarse medidas de seguridad adecua das para proteger al usuario. 3 Uso conforme a lo previsto Conforme a las especificaciones, las lijadoras están diseñadas para lijar madera, plástico, materiales compuestos, pintura/barniz, em plaste y materiales similares. Se prohíbe su uso para mecanizar metales y materiales que contengan amianto. Por motivos de seguridad eléctrica, no está permitido mojar la máquina ni utilizarla en en tornos húmedos. La máquina se debe utilizar exclusivamente para el lijado en seco. El usuario será responsable de cualquier utilización indebida. La herramienta eléctrica es apta para el uso con las baterías Festool de la serie BP de la misma clase de tensión. 4 Datos técnicos Lijadora excéntrica de bate ría ETSC 125Li Tensión 18-20 V Número de revoluciones (marcha en vacío) 6000 - 10000 r. p. m. Órbita 2,0 mm Plato lijador D 125 mm Peso (sin batería, con plato lijador) 1 kg Español 265 Componentes [1-1] Interruptor de conexión y descone xión [1-2] Tecla para aflojar la batería [1-3] Indicación de capacidad [1-4] Batería [1-5] Racor de aspiración [1-6] Regulación del número de revolucio nes [1-7] Plato lijador [1-8] Protección de cantos (Protector) [1-9] Empuñadura (superficies de agarre con aislamiento) [1-10] Adaptador de red con conexión plug it* [1-11] Cable plug it* [1-12] Saco para polvo Longlife

• no para todas las variantes de la dotación de suministro Las figuras indicadas se encuentran al principio del manual de instrucciones. 6 Puesta en servicio

6.1 Conexión y desconexión

El interruptor [1-1] sirve como interruptor de conexión y desconexión (I = CONECTADO, 0 = DESCONECTADO). Si la batería está vacía, en caso de corte de corriente o al retirar el enchufe, situar de inmediato el interruptor de conexión en la posición de desconexión. Esto impide que la máquina se pueda poner de nuevo en marcha de manera descontrolada.

► Insertar la batería [2a] ► Extraer la batería [2b] Indicación de capacidad Al presionar la tecla verde de la indicación de la capacidad [1-3] se muestra el estado de carga de la batería: 70-100 % 40-70 % 15-40 % < 15 % Recomendación: Cargar la ba tería antes seguir utilizándola.

6.3 Adaptador de red

ADVERTENCIA Tensión o frecuencia no permitida Peligro de caída ► La tensión de red y la frecuencia de la red eléctrica deben coincidir con los datos que figuran en la placa de tipo. ► En Norteamérica sólo las máquinas Fes tool pueden utilizarse con una tensión de 120 V/60 Hz El adaptador de red (accesorio parcial) permite utilizar la lijadora de batería como lijadora de conexión a la red, de modo que el suministro de corriente está garantizado de manera variable. El sistema automático de conexión y descone xión del aspirador se puede usar en combina ción con el adaptador de red. ► Insertar el adaptador de red [3a] ► Conectar el adaptador de red con el cable plug it [3b] ► Soltar el adaptador de red [3c] ► Retirar el adaptador de red del cable plug

[3d] 7 Ajustes ADVERTENCIA Peligro de lesiones ► Antes de llevar a cabo cualquier trabajo en la herramienta eléctrica, retirar de esta la batería.

7.1 Sistema electrónico

Arranque suave El arranque suave regulado electrónicamente garantiza un arranque sin sacudidas de la he rramienta eléctrica. Protector contra sobretemperatura Para evitar un sobrecalentamiento del motor, el consumo de potencia se limita cuando la tem peratura del motor es demasiado alta (p. ej., cuando la presión es demasiado alta durante el trabajo). En caso de que la temperatura siga aumentando, la herramienta eléctrica se des conecta. Solo puede volverse a conectar una vez enfriado el motor. Español 27Número de revoluciones constante El número preseleccionado de revoluciones del motor se mantiene constante gracias a un sis tema electrónico. De esta manera se alcanza una velocidad de lijado constante si la herra mienta se utiliza conforme a las especificacio nes (fuerza de aplicación adecuada). Regular el número de revoluciones Con la rueda de ajuste [1-6] se puede variar el número de revoluciones entre 6000 min

Para los trabajos de lijado recomendamos si tuar la rueda de ajuste [1-6] en las posiciones siguientes: Trabajos de lijado Nivel de la rueda de ajuste – Lijado con la máxima abrasión – Lijado de pinturas antiguas – Lijado de madera y enchapado antes del barnizado – Lijado intermedio de barniz en super ficies 5-6 – Lijado de aplicaciones finas de masi lla tapaporos – Lijado de madera con vellón de lijar – Achaflanado en piezas de madera – Alisado de superficies de madera im primadas 4-5 – Lijado de cantos de madera maciza y enchapada – Lijado en el renvalso de ventanas y puertas – Lijado intermedio de barniz en cantos – Rectificado de ventanas de madera natural con vellón de lijar – Alisado de superficies de madera con vellón de lijar antes del barnizado – Eliminación o despegado de cal en pasta sobrante con vellón de lijar 3-4 – Lijado intermedio de barniz en super ficies barnizadas – Limpieza de renvalsos de ventanas de madera natural con vellón de lijar 2-3 – Lijado de cantos barnizados – Lijado de plásticos termoplásticos 1-2

7.2 Cambiar el plato lijador [4a]

Solo se conseguirá un resultado óptimo si se utilizan los accesorios y material de consumo originales. Si no se instalan acceso rios o material de consumo originales, se extin guirá el derecho a la garantía. ¡Advertencia! No efectuar ninguna modi ficación constructiva en el interior abier to de la máquina si el plato lijador está des montado. Aflojar los cuatro tornillos. Extraer el plato lijador hacia abajo. Colocar el plato lijador nuevo. Fijar el plato apretando manualmente los cuatro tornillos (2,5 Nm). Grado de dureza del plato lijador La máquina puede equiparse con platos lijado res de distinta dureza en función de la superfi cie que se desee tratar. Blando: universal para el lijado basto y el lijado fino, para superficies planas y abombadas. Superblando: lijado fino de piezas preforma das, curvaturas y radios. ¡No aplicar en cantos!

7.3 Fijar los accesorios de lijado con

StickFix [4b] El abrasivo StickFix y el vellón de lijar StickFix correspondientes se pueden fijar de forma rápi da y sencilla en el plato lijador StickFix. ► Presionar el accesorio de lijado adhesivo sobre el plato lijador. En la medida que disminuye la adheren cia de la capa StickFix, los accesorios de plato lijador (en especial en funcionamiento no acoplado) pueden soltarse del plato lijador y provocar lesiones. Cambiar el plato lijador.

ADVERTENCIA Consecuencias perjudiciales para la salud a causa del polvo ► El polvo puede ser perjudicial para la sa lud. Por este motivo, no trabaje nunca sin aspiración. ► Durante la aspiración de polvo perjudicial para la salud, respete siempre las norma tivas nacionales. Autoaspiración con el saco para polvo Longlife Las lijadoras vienen equipadas de serie con un sistema de autoaspiración. El polvo de lijado se aspira a través de las aberturas de aspiración Español 28del plato lijador y se recogen en el saco para polvo. Montaje del saco para polvo [5] Conectar el saco para polvo hasta que se encla ve en la máquina. Vaciar el saco para polvo cuando disminu ya el rendimiento de aspiración. Comprimir los elementos de accionamiento del saco para polvo. Extraer el saco para polvo hacia atrás. Abrir la tapa del saco para polvo. Vaciar el saco para polvo y eliminar los resi duos. Aspiración con el aspirador Festool Para evitar tener que vaciar con frecuencia el saco para polvo en trabajos de lijado prolonga dos, puede conectarse un aspirador Festool con un diámetro de tubo flexible de aspiración de 27 mm en el racor de aspiración [1-5]

El sistema automático de arranque conec ta el sistema móvil de aspiración de mane ra automática cuando se conecta la lijado ra orbital. El sistema automático de arran que solo funciona en combinación con el adaptador de red. Si se utiliza la herramienta eléctrica en el modo de batería con un aspirador, su tiempo de funcionamiento se reduce. Al disminuir el rendimiento de aspiración se reduce también ese efecto. Un mayor rendimiento de aspiración pue de afectar negativamente al comporta miento de la herramienta durante el guia do. Al disminuir el rendimiento de aspira ción se reduce también ese efecto. Recomendación: utilizar tubos flexibles de as piración antiestáticos, pues reducen la carga electrostática.

7.5 Protección de cantos (Protector) [6]

La protección de cantos [1-8] reduce el riesgo de que el perímetro del plato lijador toque la superficie (p. ej. al lijar una pared o una venta na) y de que se produzca un contragolpe de la máquina o se produzcan daños. Introducir la protección de cantos en la ranu ra de la máquina. Enclavar los dos extremos de la protección de cantos a derecha e izquierda. Soltar ambos extremos de la protección de cantos. Retirar la protección de cantos hacia delan te. 8 Trabajo con la máquina ADVERTENCIA Peligro de lesiones ► Fije la pieza de trabajo siempre de forma que no se pueda mover cuando se trabaje con ella. Tenga en cuenta las siguientes advertencias: – ¡No sobrecargue la máquina aplicando de masiada presión! Los mejores resultados de lijado se consiguen aplicando una pre sión moderada. La calidad y el rendimiento de lijado dependen fundamentalmente de la elección del abrasivo adecuado. – Para guiar la máquina con seguridad, sujé tela con una mano en la empuñadura [1-9].

8.1 Señales de advertencia

La máquina se desconecta y emite un sonido: ► Desconectar la máquina. La batería está descargada. ► Cambiar la batería. La máquina se desconecta y no emite sonidos: La máquina se ha sobrecalentado o presenta sobrecarga. ► Desconectar la máquina durante 30 segun dos. ► Cargue menos la máquina. Si después no se alcanza el número de revolu ciones de la máquina, dejarla enfriar. 9 Mantenimiento y cuidado ADVERTENCIA Peligro de lesiones y electrocución ► Antes de llevar a cabo cualquier trabajo de mantenimiento o de cuidados, retirar siempre de la herramienta eléctrica la ba tería o el adaptador de red. ► Todos los trabajos de mantenimiento y re paración que requieran abrir la carcasa del motor deben ser llevados a cabo exclusiva mente por un taller de atención al cliente debidamente autorizado. Español 29El servicio de atención al cliente y de reparaciones solo está disponi ble a través del fabricante o de los talleres de reparación. Dirección más cercana en: www.festool.es/ servicio Utilizar solo piezas de recambio Festool originales. Referencia en: www.festool.es/servicio EKAT

A fin de garantizar una correcta circulación del aire, las aberturas para el aire de refrigeración dispuestas en la carcasa del motor deben man tenerse libres y limpias. Si se observa una disminución del rendimiento o un aumento de las vibraciones, soplar y lim piar las aberturas para el aire de refrigeración. ► Mantenga siempre limpios los puntos de conexión de la herramienta eléctrica, el cargador y la batería. Para el mantenimiento, cuidado, elimina ción y transporte de la batería, seguir las indicaciones suministradas con esta. 10 Accesorios Utilizar solo platos lijadores originales de Fes tool. El uso de platos lijadores y pulidores de poca calidad puede originar considerables de sequilibrios que reducen la calidad de los re sultados de trabajo y aumentan el desgaste de la herramienta eléctrica. Los números de pedido de los accesorios y las herramientas figuran en el catálogo de Festool o en la dirección de Internet www.festool.es. 11 Medio ambiente No desechar con la basura doméstica. Reciclar las herramientas, los acceso rios y los embalajes de forma respetuo sa con el medio ambiente. Respetar las disposi ciones nacionales vigentes. Solo UE: De acuerdo con la Directiva europea sobre residuos de aparatos eléctricos y electró nicos y su transposición a la legislación nacio nal, las herramientas eléctricas usadas deben recogerse por separado y reciclarse de forma respetuosa con el medio ambiente. Información sobre REACh: www.festool.com/ reach 12 Observaciones generales

12.1 Información relativa a la protección de

datos La herramienta eléctrica contiene un chip que almacena automáticamente los datos de servi cio y de la máquina. Los datos guardados no pueden estar directamente relacionados con ninguna persona. Los datos pueden leerse sin contacto con dis positivos especiales, y Festool los utiliza exclu sivamente para el diagnóstico de fallos, la ges tión de las reparaciones y de la garantía, así co mo para la mejora de la calidad o el perfeccio namiento de la herramienta eléctrica. Los da tos no se utilizan para otros fines sin el consen timiento expreso del cliente.
