Produkttype	Trådløs excentersliber
Mærke	Festool
Model	ETSC 125 3 1 IPlus
Nominel spænding	18 - 20 V
Tomgangshastighed	6000 - 10000 o/min
Slibeslag	2,0 mm
Diameter på slibetallerken	125 mm
Vægt (uden batteri, med tallerken)	1 kg
Strømforsyning	Festool BP 18 V Li-Ion serie batteri eller netadapter ACA 220-240/18V ERGO
Kompatibel batteritype	Festool BP serie batterier med samme spænding (18 V)
Hastighedsindstilling	Kontinuerlig drejeknap fra 6000 til 10000 o/min
Elektroniske funktioner	Blød start, konstant hastighed, termisk sikring
Støvudsugningssystem	Integreret med Longlife støvpose; tilslutning til ekstern støvsuger (Ø 27 mm)
Slibemiddelfastgørelse	StickFix (selvklæbende)
Beskyttelsesdæksel	Ja, til kantslibning
Lydtryksniveau	LpA = 68 dB(A)
Lydeffektniveau	LwA = 79 dB(A)
Vibrationsemissionsværdi (ah)	3 m/s²
Bluetooth	Ja (med Bluetooth® batteri BP 18 Li 3,1 Ergo I)
Data logging	Indbygget chip til diagnosticering og garantistyring
Vedligeholdelse	Rengør ventilationsåbninger; hold kontakter rene; tøm støvposen regelmæssigt
Originale reservedele	Slibetallerkener, slibemidler, støvposer, batterier, netadapter
Reparationsevne	Autoriseret Festool service; brug af originale Festool reservedele
Garanti	Producentgaranti i henhold til Festools betingelser

Ofte stillede spørgsmål - ETSC 125 3 1 IPlus FESTOOL

Hvilket batteri skal man bruge med Festool ETSC 125 sliberen?

Brug udelukkende Festool BP 18 V serie batterier (samme spændingskategori). Brug af andre batterier kan forårsage ulykker.

Hvordan indstiller man hastigheden på sliberen?

Hastigheden indstilles med drejeknappen [1-6] på maskinen. Drej den mellem position 1 og 6 for at opnå en hastighed på 6000 til 10000 o/min. Tabellen i vejledningen anbefaler indstillinger efter arbejdstype.

Hvordan monteres Longlife støvposen?

Fastgør støvposen på maskinen, indtil den klikker på plads. For at tømme den, tryk på aktiveringsanordningerne, træk den bagud, åbn klappen og bortskaf affaldet.

Kan jeg bruge en ekstern støvsuger med denne sliber?

Ja, tilslut en Festool støvsuger med en 27 mm diameter slange til støvudsugningsstudsen [1-5]. Automatisk start fungerer kun med netadapteren.

Hvordan skifter man slibetallerkenen?

Skru de fire skruer af, tag tallerkenen af nedad, sæt den nye tallerken på og skru skruerne i i hånden med et moment på 2,5 Nm. Brug kun originale Festool tallerkener.

Hvilke slibemidler kan jeg bruge?

Brug StickFix (selvklæbende) slibemidler, der er kompatible med 125 mm slibetallerkenen. Festool anbefaler sine egne slibemidler for optimale resultater.

Hvad gør man, hvis maskinen stopper og afgiver et bip?

Det indikerer et afladet batteri. Sluk maskinen og udskift batteriet med et opladet batteri.

Maskinen stopper uden bip, hvad gør man?

Der er sket overophedning eller overbelastning. Sluk maskinen i 30 sekunder, reducer belastningen (tryk), og lad den køle ned om nødvendigt. Hvis problemet fortsætter, kontakt service.

Hvordan vedligeholder man sliberen?

Før vedligeholdelse skal batteriet eller netadapteren fjernes. Rengør ventilationsåbningerne, hold kontakter rene, og tøm støvposen regelmæssigt. Få det repareret af et autoriseret Festool værksted.

Hvad er støj- og vibrationsværdierne?

Lydtryksniveau: 68 dB(A), lydeffektniveau: 79 dB(A). Vibrationsemissionsværdi: 3 m/s². Brug høreværn og vibrationsdæmpende handsker om nødvendigt.

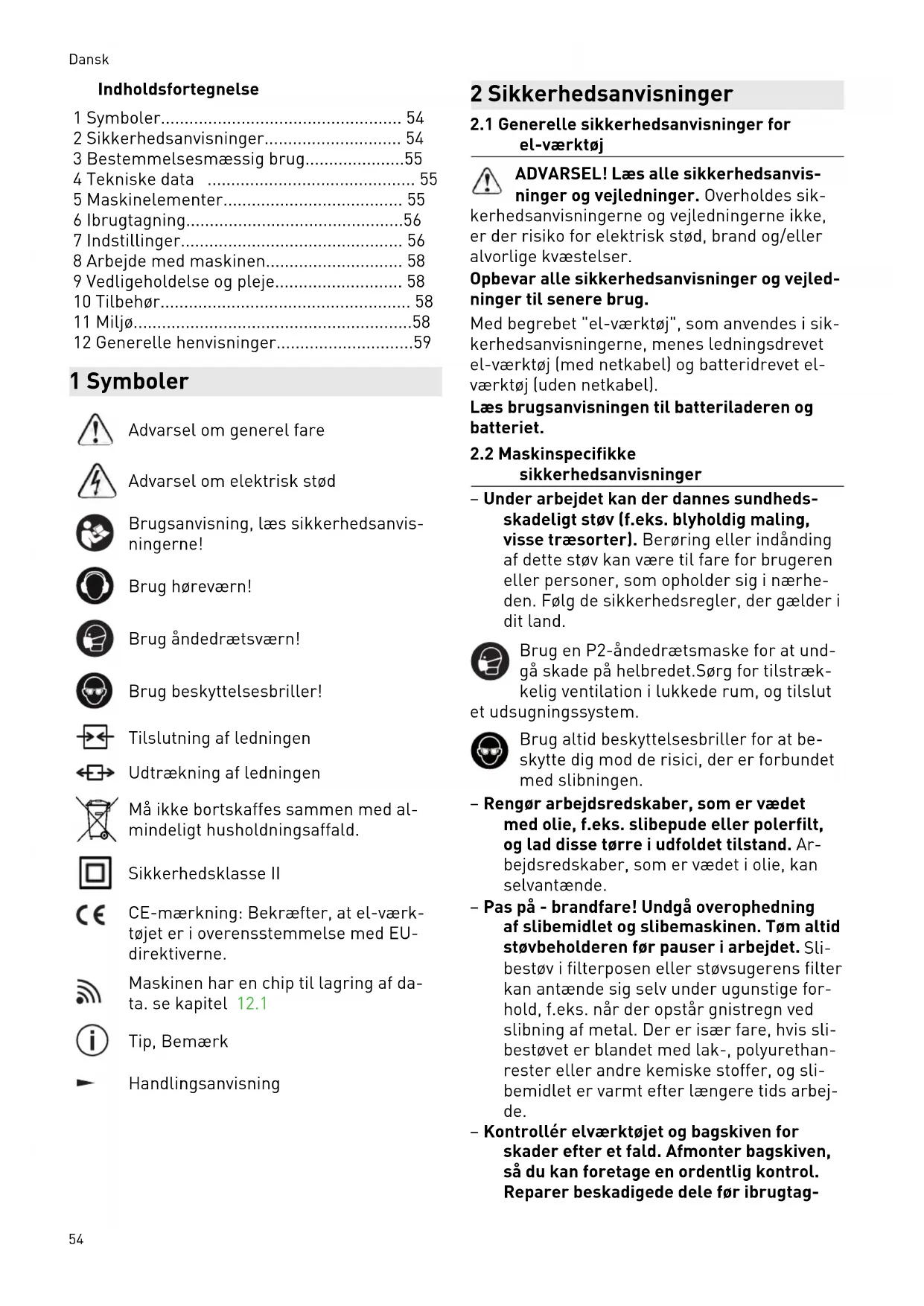

BRUGSANVISNING ETSC 125 3 1 IPlus FESTOOL

2 Säkerhetsanvisningar

1 Symboler.... 54
2 Sikkerhedsanvisninger.... 54
3 Bestemmelsesmæssig brug....55
4 Tekniske data 55
5 Maskinelementer.... 55
6 Ibrugtagning....56
7 Indstillinger.... 56
8 Arbejde med maskinen.... 58
9 Vedligeholdelse og pleje.... 58
10 Tilbehør 58
11 Miljø....58
12 Generelle henvisninger....59

1 Symboler

Advarsel om elektrisk stød

Brugsanvisning, læs sikkerhedsanvisningerne!

Brug høreværn!

Brug åndedrætsværn!

Brug beskyttelsesbriller!

Tilslutning af ledningen

Udtrækning af ledningen

Må ikke bortskaffes sammen med al- mindeligt husholdningsaffald.

Sikkerhedsklasse II

CE-mærkning: Bekræfter, at el-værktøjet er i overensstemmelse med EU-direktiverne.

Maskinen har en chip til lagring af data. se kapitel 12.1

Tip, Bemærk

Handlingsanvisning

2 Sikkerhedsanvisninger

2.1 Generelle sikkerhedsanvisninger for el-værktøj

ADVARSEL! Læs alle sikkerhedsanvisninger og vejledninger. Overholdes sik-

kerhedsanvisningerne og vejledningerne ikke, er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Opbevar alle sikkerhedsanvisninger og vejledninger til senere brug.

Med begrebet "el-værktøj", som anvendes i sikkerhedsanvisningerne, menes ledningsdrevet el-værktøj (med netkabel) og batteridrevet el-værktøj (uden netkabel).

Læs brugsanvisningen til batteriladeren og batteriet.

2.2 Maskinspecifikke sikkerhedsanvisninger

- Under arbejdet kan der dannes sundhedsskadeligt støv (f.eks. blyholdig maling, visse træsorter). Berøring eller indånding af dette støv kan være til fare for brugeren eller personer, som opholder sig i nærheden. Følg de sikkerhedsregler, der gælder i dit land.

Brug en P2-åndedrætsmaske for at undgå skade på helbredet.Sørg for tilstrækkelig ventilation i lukkede rum, og tilslut ugningssystem.

Brug altid beskyttelsesbriller for at beskytte dig mod de risici, der er forbundet med slibningen.

- Rengør arbejdsredskaber, som er vædet med olie, f.eks. slibepude eller polerfilt, og lad disse tørre i udfoldet tilstand. Arbejdsredskaber, som er vædet i olie, kan selvantænde.

- Pas på - brandfare! Undgå overophedning af slibemidlet og slibemaskinen. Tøm altid støvbeholderen før pauser i arbejdet. Slibestøv i filterposen eller støvsugerens filter kan antænde sig selv under ugunstige forhold, f.eks. når der opstår gnistregn ved slibning af metal. Der er især fare, hvis slibestøvet er blandet med lak-, polyurethanrester eller andre kemiske stoffer, og slibemidlet er varmt efter længere tids arbejde.

- Kontrollér elværktøjet og bagskiven for skader efter et fald. Afmonter bagskiven, så du kan foretage en ordentlig kontrol. Reparer beskadigede dele før ibrugtag-

• Anvend kun originale Festool bagskiver.
  Skiver af andre mærker egner sig ikke til slibemaskinens omdrejningstal og kan brække.
• Ved anvendelse af longlife-filterposen kan der opstå statisk elektricitet. Brug altid en antistatisk støvsugerslange (AS) sammen med el-værktøjet. Et let elektrisk stød kan forskrække lidt og forstyrre opmærksomheden, så der opstår et uheld.
• Brug kun netadapteren med denne maskine.
• Brug kun netadapteren med et originalt plug it-kabel fra Festool.
• Brug ikke strømforsyninger eller batterier fra andre leverandører til at drive akku-el-værktøjet. Brug ikke ladere fra andre leverandører til at oplade batterierne.

Brug af tilbehør, der ikke er godkendt af producenten, kan medføre elektrisk stød og/eller alvorlige ulykker.

2.3 Emissionsværdier

Værdierne, som er fundet i henhold til EN 62841 er typisk:

Lydtrykniveau L _PA = 68 dB(A)

Lydeffekt L _WA = 79 dB(A)

Usikkerhed K = 3 dB

FORSIGTIG

Støj, der opstår ved arbejdet Beskadigelse af hørelsen

▶ Brug høreværn.

Vibrationsemissionsværdi a_h (vektorsum fra tre retninger) og usikkerhed K målt iht. EN 62841:

Vibrationsemissionsværdi (3-akset) a_h = 3 m/s^2

$$ K = 2 \mathrm{m} / \mathrm{s} ^ {2} $$

De angivne emissionsværdier (vibration, støj)

• bruges til sammenligning af maskiner,
• men kan også bruges til en foreløbig bedømmelse af vibrations- og støjbelastningen ved brug
• og repræsenterer de vigtigste anvendelsesformål for el-værktøjet.

FORSIGTIG

Emissionsværdierne kan afvige fra de angivne værdier. Dette afhænger af, hvordan værktøjet anvendes og hvilken type emne, der bearbejdes.

Der skal tages højde for den faktiske belastning i hele driftscyklussen.
- Alt efter den faktiske belastning skal der træffes egnede sikkerhedsforanstaltninger for at beskytte brugeren.

3 Bestemmelsesmæssig brug

Slibemaskinerne er beregnet til slibning af træ, kunststof, kompositmateriale, maling/lak, spartelmasse og lignende materialer. Metal og asbestholdige materialer må ikke bearbejdes.

Af hensyn til den elektriske sikkerhed må maskinen ikke blive fugtig eller anvendes i fugtige omgivelser. Maskinen må kun bruges til tør-slibning.

Ved ikke-bestemmelsesmæssig anvendelse hæfter brugeren.

El-værktøjet er egnet til brug sammen med Festool batterier fra serien BP af samme spændingsklasse.

4 Tekniske data

Akku excentersliber ETSC 125Li

Spænding 18-20 V

Omdrejningstal (ubelastet) 6000 - 10000 o/min

Slibebevægelse 2,0 mm

Bagskive D 125 mm

Vægt (uden batteri, med 1 kg bagskive)

5 Maskinelementer

[1-1] Tænd/sluk-knap
[1-2] Knap til frigørelse af batteriet
[1-3] Kapacitetsindikator
[1-4] Batteri
[1-5] Udsugningsstuds
[1-6] Hastighedsregulering
[1-7] Bagskive
[1-8] Kantbeskyttelse (Protector)

Dansk

[1-9] Greb (isolerede gribeflader)

[1-10] Netadapter med plug it-tilslutning*

[1-11] Plug it-kabel*

[1-12] Longlife-støvpose

* ikke ved alle leverede varianter

De angivne illustrationer findes i tillægget til brugsanvisningen.

6 Ibrugtagning

6.1 Til-/frakobling

Hvis batteriet er tomt, der opstår en strømafbrydelse, eller stikket trækkes ud, skal tænd/sluk-knappen straks sættes på sluk. Det forhindrer en ukontrolleret genstart.

6.2 Batteri

▶ Indsætning af batteri[2a]
▶ Udtagning af batteri [2b]

Kapacitetsvisning

Når du trykker på den grønne knap på kapacitetsvisningen [1-3], vises batteriets ladetilstand:

70 - 100 %

40 - 70 %

15 - 40 %

< 15 %

Anbefaling: Oplad batteriet, før det bruges igen.

6.3 Netadapter

ADVARSEL

Ikke-tilladt spænding eller frekvens!

Fare for ulykke

▶ Forsyningsspændingen og strømkildens frekvens skal stemme overens med angivelserne på typeskiltet.
- I Nordamerika må der kun bruges Festoolmaskiner med spændingsangivelsen 120 V/60 Hz.

Netadapteren (til dels tilbehør) gør det muligt at anvende akku sliberen som eldrevet slibemaskine for at sikre en permanent strømforsy-

ning. Støvsugerens startautomatik kan anvendes i forbindelse med netadapteren.

▶ Indsæt netadapteren[3a]
▶ Forbind netadapteren med plut it-kablet [3b]
▶ Løsn netadapteren[3c]
▶ Løsn netadapteren fra plut it-kablet[3d]

7 Indstillinger

ADVARSEL

Risiko for personskader

- Tag batteriet af før alt arbejde på el-værktøjet.

7.1 Elektronik

Blød opstart

Den elektronisk regulerede bløde opstart sørger for rykfri start af el-værktøjet.

Temperatursikring

For at undgå overophedning af motoren begrænses den optagne effekt ved for høj motor-temperatur (f.eks. ved for højt tryk under arbejdet). Hvis temperaturen fortsat stiger, frakobles el-værktøjet. Maskinen kan først tændes igen, når motoren er afkølet.

Det forvalgte omdrejningstal holdes konstant ved hjælp af elektronikken. På den måde opnås en jævn slibehastighed, forudsat at maskinen bruges korrekt (passende kontakttryk).

Indstilling af omdrejningstal

Omdrejningstallet kan indstilles med indstillingshjulet [1-6] til mellem 6000 og 10000 min ^-1 .

Ved slibeopgaver anbefaler vi følgende indstillinger af indstillingshjulet [1-6]:

Slibeopgaver Trin på indstillingshjul

- Slibning med maks. slibeeffekt	5 -
- Afslibning af gammel maling	6
- Slibning af træ og finér før lakering
- Lakmellemslibning på flader
- Slibning af tynde lag forlak	4 -
- Slibning af træ med slibefilt	5
- Rejfning på trædele
- Glatbearbejdning af grundede træ-flader

Slibeopgaver Trin på indstillingshjul

• Slibning af kanter af massivt træ og finér 3 - 4
• Slibning af fals på vinduer og døre
• Lakmellemslibning på kanter
• Grovslibning af naturtrævinduer med slibefilt
• Glatbearbejdning af træoverflader før bejdsning med slibefilt
• Afrivning eller fjernelse af overskydende kalkpasta med slibefilt
• Lakmellemslibning på bejdsede flader 2 - 3
• Rensning af vinduesfalse i naturtræ med slibefilt
• Slibning af bejdsede kanter 1 -
• Slibning af termoplastiske kunststoffer 2

7.2 Udskiftning af bagskive [4a]

Et optimalt arbejdsresultat kan kun opnås med originalt tilbehør og originale

forbrugsmaterialer. Hvis der ikke anvendes originalt tilbehør og originale forbrugsmaterialer, bortfalder garantien.

Advarsel! Foretag ingen konstruktionsmæssige ændringer indvendigt i maski-

nen, når denne er åben, og bagskiven er afmonteret.

① Løsn de fire skruer.

② Tag bagskiven af.

③ Anbring en ny bagskive.

④ Spænd de fire skruer håndfast (2,5 Nm).

Bagskivens hårdhedsgrad

Alt efter den overflade, der skal bearbejdes, kan maskinen udstyres med forskelligt hårde bagskiver.

Superblød: Finslibning på formdele, buede overflader, radier. Bruges ikke på kanter!

7.3 Fastgør slibetilbehør med StickFix [4b]

Det er hurtigt og let at fastgøre StickFix slibe-papir og StickFix slibefilt på StickFix bagskiver.

- Selvklæbende slibetilbehør trykkes på bagskiven.

Hvis Stickfix-belægningen ikke sidder så godt fast længere, kan bagskivens tilbehør løsne sig fra bagskiven og medføre skader, især når elværktøjet ikke er sat på emnet endnu. Udskift bagskiven!

7.4 Udsugning

ADVARSEL

▶ Støv kan være sundhedsfarligt. Arbejd derfor aldrig uden udsugning.
▶ Vær ved udsugning af sundhedsfarligt støv altid opmærksom på de nationale bestemmelser.

Integreret udsugning med longlife-støvpose

Slibemaskinerne er som standard udstyret med udsugningssystem. Slibestøvet suges ud gen- nem udsugningsåbningerne i bagskiven og lander i støvposen.

① Montering af støvposen [5]

Tilslut støvposen, så den går i indgreb på ma- skinen.

① Tryk støvposen sammen ved hjælp af betjenningselementerne.
② Tag støvposen af.
③ Åbn klappen på støvposen.
④ Tøm støvposen, og bortskaf affaldet.

Udsugning med Festool støvsuger

Ved større slibeopgaver kan du tilslutte en Festool støvsuger med en slangediameter på 27 mm til udsugningsstudsen [1-5], så du undgår at tømme støvposen hele tiden og igen.

i Startautomatikken tænder automatisk for støvsugeren, när der tændes for rotations-sliberen. Startautomatikken fungerer kun sammen med netadapteren.

Hvis el-værktøjet anvendes med en støvsuger i batteridrift, reduceres batteriets brugstid. Reduktionen af sugeeffekten nedsætter denne effekt.

En høj sugeeffekt kan forringe el-værktø-jets føringsegenskaber. Reduktionen af sugeeffekten nedsætter denne effekt.

Anbefaling: Anvend en antistatisk udsugningsslange! Derved er det muligt at reducere den elektriske opladning.

7.5 Kantbeskyttelse (Protector)[6]

Kantbeskyttelsen [1-8] reducerer, at bagskiven berører en flade med siden af sin omkreds (f.eks. ved slibning langs med en væg eller et vindue), så maskinen derved slår tilbage eller bliver beskadiget.

① Skub kantbeskyttelsen ind i maskinens not.
② Lad de to ender på kantbeskyttelsen gå i indgreb til højre og venstre.
③ Løsn de to ender på kantbeskyttelsen.
④ Træk kantbeskyttelsen fremad og af.

8 Arbejde med maskinen

ADVARSEL

Risiko for kvæstelser

▶ Fastgør altid arbejdsemnet på en sådan måde, at det ikke kan bevæge sig under bearbejdningen.

Overhold følgende anvisninger:

- Overbelast ikke maskinen ved at trykke for hårdt på den! Du opnår det bedste sliberesultat, hvis du arbejder med et moderat tryk på maskinen. Slibeydelsen og -kvaliteten afhænger først og fremmest af et korrekt valg af slibemidler. - Hold maskinen med en hånd på grebet, så du bedre kan føre maskinen [1-9].

8.1 Advarselssignaler

Maskinen er overophedet eller overbelastet.

▶ Lad maskinen være slukket i 30 sekunder.

▶ Belast maskinen mindre.

Lad maskinen afkøle, hvis maskinens omdrejningstal ikke opnås herefter.

9 Vedligeholdelse og pleje

ADVARSEL

Risiko for kvæstelser, elektrisk stød

Tag altid batteriet eller netadapteren ud af el-værktøjet før vedligeholdelses- og servicearbejde!
▶ Vedligeholdelses- og reparationsarbejde, der kræver, at motorhuset åbnes, må kun foretages af et autoriseret serviceværksted.

Kundeservice og reparation må kun udføres af producenten eller serviceværksteder. Nærmeste adresse findes på: www.festool.dk/service

Brug kun originale Festool-reserve- dele! Artikelnr. findes på: www.fe- stool.dk/service

For at sikre luftcirkulationen skal køleluftåbningerne i motorhuset altid holdes frie og rene. Gennemblæs og rens køleluftåbningerne ved faldende effekt eller højere vibrationer.

- Hold kontakterne på el-værktøjet, batteriladeren og batteriet rene.

Følg anvisningerne, der følger med batteriet, ved vedligeholdelse, pleje, bortskaffelse og transport af batteriet!

10 Tilbehør

Anvend udelukkende originale bagskiver fra Festool. Anvendelse af ringere bag- og polerbagskiver kan medføre betydelig ubalance, så arbejdets kvalitet forringes, og el-værktøjet slides mere.

Bestillingsnumrene for tilbehør og værktøj kan du finde i dit Festool-katalog eller på internet-tet under „www.festool.dk“.

11 Miljø

Maskinen må ikke bortskaffes med al- mindeligt husholdningsaffald! Udstyr, tilbehør og emballage skal bortskaffes miljømæssigt korrekt på en kommunal genbrugsstation. Gældende nationale forskrifter skal overholdes.

Kun EU: Ifølge Rådets direktiv om affald af elektrisk og elektronisk udstyr og gennemførelse i national ret skal gammelt el-værktøj indsamles separat og afleveres til miljøvenlig genvinding.

Informationer om REACH: www.festool.com/reach

12 Generelle henvisninger

12.1 Informationer om databeskyttelse

El-værktøjet indeholder en chip, der automatisk gemmer maskin- og driftsdata. De gemte data indeholder ingen direkte personoplysninger.

Dataene kan udlæses kontaktløst med specielle apparater og anvendes udelukkende af Festool med henblik på fejldiagnose, reparationer og håndtering af garantikrav samt til kvalitetsforbedring og videreudvikling af el-værktøjet. Dataene anvendes ikke til andre formål uden kundens udtrykkelige tilladelse.

12.2 Bluetooth®

Ordmærket Bluetooth® og logoerne er registrerede varemærker tilhørende Bluetooth SIG, Inc. og anvendes af TTS Tooltechnic Systems AG & Co. KG og Festool under licens.

Innholdsfortegnelse

Koble til strømledning

Må ikke kastes i husholdningsavfallet.

Beskyttelsesklasse II

④ Skru de fire skruene godt til (2,5 Nm).

Slipetallerkenens hardhetsgrad

Ta hensyn til følgende merknader:

Maskinen kobles ut og piper ikke:
