ETSC 125 3 1 IPlus - Levigatrice FESTOOL - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Levigatrice eccentrica a batteria
Marca	Festool
Modello	ETSC 125 3 1 IPlus
Tensione nominale	18 - 20 V
Velocità a vuoto	6000 - 10000 giri/min
Corsa di levigatura	2,0 mm
Diametro del platorello	125 mm
Peso (senza batteria, con platorello)	1 kg
Alimentazione	Batteria Festool BP 18 V serie Li-Ion o alimentatore ACA 220-240/18V ERGO
Tipo di batteria compatibile	Batterie Festool serie BP con stessa tensione (18 V)
Regolazione della velocità	Manopola continua da 6000 a 10000 giri/min
Funzioni elettroniche	Avvio graduale, mantenimento della velocità costante, fusibile termico
Sistema di aspirazione	Integrato con sacchetto antipolvere Longlife; raccordo per aspirapolvere esterno (Ø 27 mm)
Fissaggio degli abrasivi	StickFix (autoadesivo)
Cappa protettiva	Sì, per protezione dei bordi
Livello di pressione acustica	LpA = 68 dB(A)
Livello di potenza acustica	LwA = 79 dB(A)
Valore di emissione vibratoria (ah)	3 m/s²
Bluetooth	Sì (con batteria Bluetooth® BP 18 Li 3,1 Ergo I)
Registrazione dati	Chip integrato per diagnostica e gestione della garanzia
Manutenzione	Pulire le fessure di ventilazione; mantenere puliti i contatti; svuotare regolarmente il sacchetto antipolvere
Ricambi originali	Platorelli, abrasivi, sacchetti antipolvere, batterie, alimentatore
Riparabilità	Assistenza post-vendita autorizzata Festool; utilizzo di ricambi originali Festool
Garanzia	Garanzia del produttore secondo le condizioni Festool

Domande frequenti - ETSC 125 3 1 IPlus FESTOOL

Quale batteria utilizzare con la levigatrice Festool ETSC 125?

Utilizzare esclusivamente batterie Festool della serie BP 18 V (stessa categoria di tensione). L'uso di altre batterie può causare incidenti.

Come regolare la velocità della levigatrice?

La velocità si regola tramite la manopola [1-6] situata sulla macchina. Giratela tra le posizioni 1 e 6 per ottenere una velocità da 6000 a 10000 giri/min. La tabella nel manuale consiglia le impostazioni in base al tipo di lavoro.

Come montare il sacchetto antipolvere Longlife?

Innestare il sacchetto antipolvere sulla macchina fino a quando si blocca. Per svuotarlo, premere i dispositivi di rilascio, tirarlo indietro, aprire la valvola e smaltire i rifiuti.

Posso usare un aspirapolvere esterno con questa levigatrice?

Sì, collegare un aspirapolvere Festool con un tubo di aspirazione da 27 mm di diametro al raccordo di aspirazione [1-5]. L'avvio automatico funziona solo con l'alimentatore.

Come cambiare il platorello?

Svitare le quattro viti, rimuovere il platorello verso il basso, posizionare il nuovo platorello e riavvitare le viti a mano con una coppia di 2,5 Nm. Utilizzare solo platorelli originali Festool.

Quali abrasivi posso usare?

Utilizzare abrasivi StickFix (autoadesivi) compatibili con il platorello da 125 mm. Festool consiglia i propri abrasivi per risultati ottimali.

Cosa fare se la macchina si ferma e emette un bip?

Indica una batteria scarica. Spegnere la macchina e sostituire la batteria con una carica.

La macchina si ferma senza bip, cosa fare?

Si è verificato surriscaldamento o sovraccarico. Spegnere la macchina per 30 secondi, ridurre il carico (pressione) e lasciare raffreddare se necessario. Se il problema persiste, contattare l'assistenza.

Come mantenere la levigatrice?

Prima di qualsiasi manutenzione, rimuovere la batteria o l'alimentatore. Pulire le fessure di ventilazione, mantenere puliti i contatti e svuotare regolarmente il sacchetto antipolvere. Far riparare da un'officina autorizzata Festool.

Quali sono i valori di rumore e vibrazioni?

Livello di pressione acustica: 68 dB(A), livello di potenza: 79 dB(A). Valore di emissione vibratoria: 3 m/s². Indossare protezioni acustiche e guanti antivibrazioni se necessario.

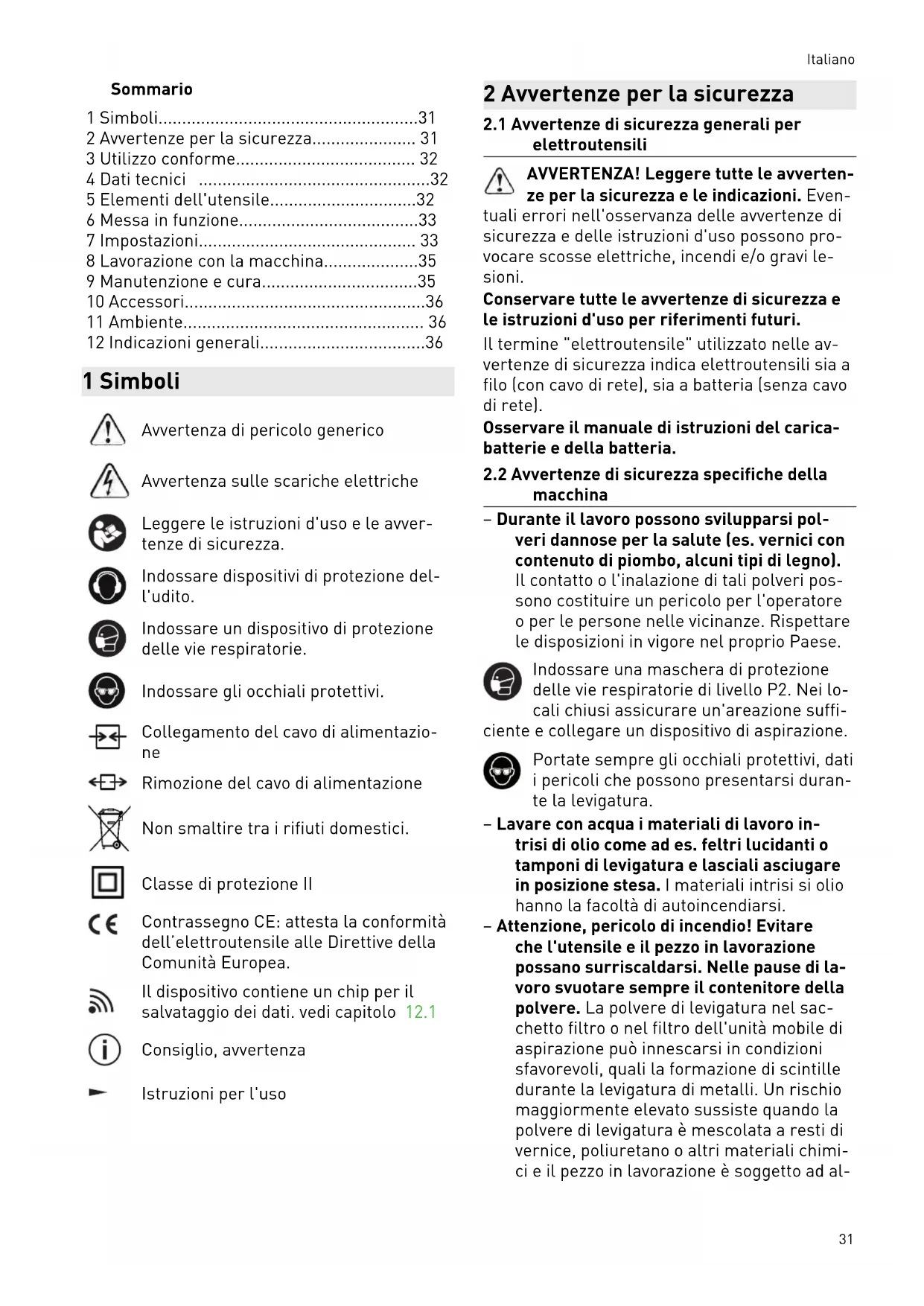

MANUALE UTENTE ETSC 125 3 1 IPlus FESTOOL

1 Simboli....31
2 Avvertenze per la sicurezza.... 31
3 Utilizzo conforme.... 32
4 Dati tecnici 32
5 Elementi dell'utensile....32
6 Messa in funzione....33
7 Impostazioni.... 33
8 Lavorazione con la macchina....35
9 Manutenzione e cura....35
10 Accessori....36
11 Ambiente.... 36
12 Indicazioni generali....36

1 Simboli

Avvertenza di pericolo generico

Avvertenza sulle scariche elettriche

Leggere le istruzioni d'uso e le avver- tenze di sicurezza.

Indossare dispositivi di protezione dell'udito.

Indossare un dispositivo di protezione delle vie respiratorie.

Indossare gli occhiali protettivi.

Collegamento del cavo di alimentazione

Rimozione del cavo di alimentazione

Non smaltire tra i rifiuti domestici.

Classe di protezione II

Contrassegno CE: attesta la conformità dell'elettroutensile alle Direttive della Comunità Europea.

Il dispositivo contiene un chip per il salvataggio dei dati. vedi capitolo 12.1

Consiglio, avvertenza

Istruzioni per l'uso

2 Avvertenze per la sicurezza

2.1 Avvertenze di sicurezza generali per elettroutensili

AVVERTENZA! Leggere tutte le avvertenze per la sicurezza e le indicazioni. Even-

tuali errori nell'osservanza delle avvertenze di sicurezza e delle istruzioni d'uso possono provocare scosse elettriche, incendi e/o gravi lesioni.

Conservare tutte le avvertenze di sicurezza e le istruzioni d'uso per riferimenti futuri.

Il termine "elettroutensile" utilizzato nelle av- vertenze di sicurezza indica elettroutensili sia a filo (con cavo di rete), sia a batteria (senza cavo di rete).

Osservare il manuale di istruzioni del caricabatterie e della batteria.

2.2 Avvertenze di sicurezza specifiche della macchina

• Durante il lavoro possono svilupparsi polveri dannose per la salute (es. vernici con contenuto di piombo, alcuni tipi di legno). Il contatto o l'inalazione di tali polveri possono costituire un pericolo per l'operatore o per le persone nelle vicinanze. Rispettare le disposizioni in vigore nel proprio Paese.

Indossare una maschera di protezione delle vie respiratorie di livello P2. Nei locali chiusi assicurare un'areazione suffi-e collegare un dispositivo di aspirazione.

Portate sempre gli occhiali protettivi, dati i pericoli che possono presentarsi durante la levigatura.

- Lavare con acqua i materiali di lavoro intrisi di olio come ad es. feltri lucidanti o tamponi di levigatura e lasciali asciugare in posizione stesa. I materiali intrisi si olio hanno la facoltà di autoincendiarsi.

- Attenzione, pericolo di incendio! Evitare che l'utensile e il pezzo in lavorazione possano surriscaldarsi. Nelle pause di lavoro svuotare sempre il contenitore della polvere. La polvere di levigatura nel sacchetto filtro o nel filtro dell'unità mobile di aspirazione può innescarsi in condizioni sfavorevoli, quali la formazione di scintille durante la levigatura di metalli. Un rischio maggiormente elevato sussiste quando la polvere di levigatura è mescolata a resti di vernice, poliuretano o altri materiali chimici e il pezzo in lavorazione è soggetto ad al-

Italiano

te temperature a seguito di una lavorazione protratta nel tempo.

• Dopo un'eventuale caduta, verificare che utensile e platorello non siano danneggiati. Smontare il platorello per ispezionarlo correttamente. Far riparare le parti danneggiate prima dell'uso. Platorelli rotti e macchine danneggiate possono provocare lesioni e compromettere la sicurezza della macchina.
• Utilizzare solo platorelli di levigatura originali Festool. Platorelli di altri produttori non sono compatibili con la velocità di rotazione dell'attrezzo e possono spezzarsi.
• Utilizzando il sacchetto polvere Longlife possono generarsi cariche elettrostatiche. Unitamente all'elettroutensile utilizzare sempre, quando possibile, un tubo flessibile antistatico per l'aspirazione (AS). Una leggera scossa elettrica può comportare un attimo di spavento con conseguente calo di attenzione causando un incidente.
• Utilizzare l'adattatore di rete solo con questo apparecchio.
• Utilizzare l'adattatore di rete solo con un cavo plug it originale di Festool.
• Non utilizzare alimentatori o batterie di fornitori terzi per azionare gli utensili a batteria. Non utilizzare caricatori di fornitori terzi per caricare la batteria. L'uso di accessori non raccomandati dal produttore può provocare scosse elettriche e/o gravi incidenti.

2.3 Valori di emissione

I valori determinati in base a EN 62841 sono tipicamente:

Livello di pressione acustica L _PA = 68 dB(A)

Livello di potenza acustica L _WA = 79 dB(A)

Tolleranza K = 3 dB

PRUDENZA

Suono risultante dal lavoro Danneggiamento dell'udito

▶ Utilizzare la protezione per l'udito.

Valore dell'emissione di vibrazioni a_h (somma vettoriale di tre direzioni) e tolleranza K rilevati secondo la norma EN 62841:

Valore di emissione delle vibrazioni (a 3 assi) a_h = 3 m/s^2

$$ K = 2 \mathrm{m} / \mathrm{s} ^ {2} $$

I valori di emissione indicati (vibrazioni, rumorosità)

• hanno valore di confronto tra le macchine,
• permettono una valutazione provvisoria del carico di rumore e di vibrazioni durante l'uso,
• rappresentano l'attrezzo elettrico nelle sue applicazioni principali.

PRUDENZA

I valori di emissione possono differire dai valori specificati. Questo dipende dall'uso dell'utensile e dal tipo di pezzo da lavorare.

• Deve essere valutato il carico effettivo durante l'intero ciclo operativo.
  ▶ A seconda del carico effettivo, devono essere definite misure di sicurezza adeguate per proteggere l'operatore.

3 Utilizzo conforme

Per uso conforme si intende la levigatura di legno, plastica, materiali compositi, colori/vernici, massa di stucco e materiali simili. È vietata la lavorazione di metalli e materiali contenenti amianto.

Per motivi di sicurezza elettrica, la macchina non deve essere umida né può lavorare in un ambiente umido. La macchina può essere utilizzata soltanto per la levigatura a secco.

Il proprietario risponde dei danni in caso di uso non appropriato dell'attrezzo.

L'elettroutensile è idoneo per l'utilizzo con le batterie Festool della serie BP con la stessa classe di tensione.

4 Dati tecnici

Levigatrice orbitale a batteria ETSC 125Li

Voltaggio 18 - 20 V

Numero di giri (a vuoto) 6000 - 10000

^-1

Corsa di levigatura 2,0 mm

Platorello D 125 mm

Peso (senza batteria, con pla- torello) 1 kg

5 Elementi dell'utensile

[1-1] Interruttore di accensione/spegnimento
[1-2] Tasto per rimuovere la batteria

[1-3] Indicatore della capacità

[1-4] Batteria

[1-5] Bocchettone d'aspirazione

[1-6] Regolazione del numero di giri

[1-7] Platorello per levigare

[1-8] Protezione degli spigoli (Protector)

[1-9] Impugnatura (superfici d'impugnatura isolate)

[1-10] Adattatore di rete con raccordo plug it*

[1-11] Cavo plug it*

[1-12] Sacchetto per la polvere longlife

* non in dotazione in tutte le varianti

Le figure indicate nel testo si trovano all'inizio delle istruzioni per l'uso.

6 Messa in funzione

6.1 Accensione/spegnimento

L'interruttore [1-1] serve come interruttore ON/OFF (I = ON, 0 = OFF).

Se la batteria è scarica, in caso di mancanza di corrente e se viene sfilata la spina di rete, portare subito l'interruttore ON/OFF in posizione OFF. Ciò per evitare una riaccensione incontrollata.

6.2 Batteria

▶ Innestare la batteria [2a]
▶ Estrarre le batterie [2b]

Indicatore della capacità

Premendo il tasto verde sull'indicazione della capacità [1-3] viene visualizzato lo stato di carica della batteria:

70 - 100 %

40 - 70 %

15 - 40 %

< 15

Raccomandazione: caricare le batterie prima di continuare a utilizzarle.

6.3 Adattatore di rete

AVVERTENZA

Tensione o frequenza non ammesse!

Pericolo di incidenti

▶ La tensione di rete o la frequenza della sorgente elettrica devono coincidere con le indicazioni sulla targhetta.
In America settentrionale è consentito esclusivamente l'impiego di utensili Festool con tensione 120 V/60 Hz.

L'adattatore di rete (accessorio su alcune versioni) consente l'utilizzo della levigatrice a batteria come levigatrice completa con cavo in modo da garantire l'alimentazione di corrente variabile. L'utilizzo dell'interruttore automatico on/off dell'unità mobile di aspirazione è possibile congiuntamente all'adattatore di rete.

▶ Utilizzo dell'adattatore di rete [3a]
▶ Collegamento dell'adattatore di rete con cavo plug it [3b]
▶ Rimozione dell'adattatore di rete [3c]
▶ Rimuovere l'adattatore di rete dal cavo plug it [3d]

7 Impostazioni

AVVERTENZA

Pericolo di lesioni

- Prima di lavorare con l'utensile elettrico staccare la batteria.

7.1 Elettronica

Partenza dolce

L'avviamento graduale regolato elettronicamente assicura un avviamento senza strappi dell'utensile elettrico.

Protezione contro il surriscaldamento

Per prevenire il surriscaldamento del motore, quando la temperatura dello stesso sia eccessiva, l'assorbimento di potenza viene limitato (ad es. in caso di pressione eccessiva durante il lavoro). Se la temperatura continua a salire, l'e-lettroutensile si disinserisce. L'utensile si potrà riaccendere soltanto quando il motore si sarà raffreddato.

Numero di giri costante

La velocità di rotazione del motore selezionata è mantenuta costante mediante un controllo elettronico. Così, se l'utilizzo è corretto (pressione adeguata), si ottiene una velocità di levigatura uniforme.

Regolazione n. di giri

La velocità di rotazione può essere regolata mediante l'apposita rotella [1-6] tra 6000 e 10000 min ^-1 .

Per i lavori di levigatura raccomandiamo le seguenti impostazioni della rotellina di regolazione [1-6]:

Levigatura Livello della rotellina di regolazione
– Levigatura con massima asportazione	5 - 6
– Rimozione di vernice vecchia
– Levigatura di legno e piallaccio prima della verniciatura
– Levigatura intermedia di vernice su superfici
– Levigatura di sottili strati di vernice di base	4 - 5
– Levigatura di legno mediante vello
– Livellamento di bordi su pezzi in legno
– Lisciatura di superfici di legno con mano di fondo
– Levigatura di bordi di legno massello e piallaccio	3 - 4
– Levigatura dei profili di contatto di porte e finestre
– Levigatura intermedia della vernice su bordi
– Levigatura primaria di finestre in legno naturale mediante vello
– Lisciatura di superfici di legno mediante vello prima del trattamento a mordente
– Strofinamento o distacco di tinta in calce in eccesso mediante vello
– Levigatura intermedia di superfici trattate a mordente	2 - 3
– Pulizia dei profili di contatto di finestre in legno naturale mediante vello
– Levigatura di bordi trattati a morden-te	1 - 2
– Levigatura di materiali termoplastici

7.2 Sostituzione del platorello [4a]

Risultati ottimali si conseguono solo con accessori e materiali di lavoro originali.

La garanzia si estingue se vengono montati accessori e materiali di lavoro non originali.

Attenzione! Non effettuare modifiche costruttive all'interno della macchina aperndo il platorello è smontato.

① Svitare le quattro viti.
② Estrarre il platorello verso il basso.
③ Inserire un nuovo platorello.
④ Serrare a mano (2,5 Nm) le quattro viti.

Grado di durezza del platorello

A seconda della superficie da trattare, la macchina può essere equipaggiata con platorelli di levigatura di diversa durezza.

Morbido: universale per sgrossatura e finitura, per superfici piane e curve.

Supermorbido: levigatura fine su pezzi sagomati, concavi e convessi. Non utilizzare per gli spigoli!

7.3 Fissaggio degli accessori per la levigatura con StickFix [4b]

Sul platorello di levigatura StickFix è possibile fissare i dischi abrasivi e i vlies di levigatura adatti StickFix in modo semplice e rapido.

- Premere gli accessori di levigatura adesivi sul platorello.

In caso di mancata aderenza del rivestimento Stickfix, gli accessori del platorel-

lo, in particolare quando non a contatto con il pezzo - potrebbero staccarsi dal platorello e provocare lesioni. Sostituire il platorello!

7.4 Aspirazione

AVVERTENZA

Pericolo per la salute provocato dalle polveri

▶ Le polveri possono essere nocive alla salute. Per questo motivo non lavorate mai senza l'aspirazione.
- Quando aspirate polveri nocive alla salute osservate sempre le disposizioni nazionali.

Aspirazione propria con sacchetto per la pol-vere longlife

Le levigatrici sono dotate di serie di un'aspirazione propria. La polvere di levigatura viene aspirata attraverso le aperture apposite nel platorello e raccolte nel sacchetto.

Montaggio del sacchetto per la polvere [5]

Collegamento del sacco polvere fino all'aggancio sulla macchina.

In caso di riduzione della potenza di aspi-

razione, svuotare il sacchetto per la polvere.

① Premere insieme il sacchetto per la polvere sugli elementi di azionamento.
② Estrarre il sacchetto per la polvere dalla parte posteriore.
③ Aprire il portellino sul sacchetto per la polvere.
④ Svuotare il sacchetto per la polvere e rimuovere i residui.

L'aspirazione con l'unità mobile di aspirazione di Festool

Per evitare, durante lavori di levigatura più lunghi, di dover svuotare spesso il sacchetto per la polvere, sul manicotto di aspirazione [1-5] è possibile collegare un'unità mobile di aspirazione Festool con un diametro del tubo flessibile di aspirazione di 27 mm.

Il dispositivo di avviamento automatico attiva automaticamente l'unità mobile di aspirazione accendendo la levigatrice orbitale. Il dispositivo di avviamento automatico funziona solo unitamente all'adattatore di rete.
Se l'utensile elettrico in modalità batteria viene utilizzato con un'unità mobile di aspirazione, la durata della batteria si riduce. La riduzione della potenza di aspirazione rende questo effetto minore.
Con una potenza di aspirazione maggiore, la guida dell'utensile elettrico può peggiorare. La riduzione della potenza di aspirazione rende questo effetto minore.

Consiglio: utilizzare una tubazione di aspirazione antistatica! In tal modo si riduce l'insorgenza di cariche elettrostatiche.

7.5 Protezione degli spigoli (Protector) [6]

La protezione degli spigoli [1-8] diminuisce quando il platorello tocca una superficie con la sua circonferenza (ad es. durante la levigatura lungo una parete o una finestra), provocando un contraccolpo della macchina o un danno.

① Spingere la protezione spigoli nella scanalatura della macchina.
② Agganciare le due estremità della protezione spigoli a destra e sinistra.
③ Staccare le due estremità della protezione spigoli.
④ Tirare in avanti la protezione spigoli.

8 Lavorazione con la macchina

AVVERTENZA

Pericolo di lesioni

▶ Fissate sempre il pezzo in lavorazione in modo che non possa spostarsi durante la lavorazione.

Osservare le seguenti indicazioni:

- Non sovraccaricare la macchina esercitando una pressione eccessiva! Il migliore risultato di levigatura si ottiene lavorando con una pressione d'appoggio adeguata. La qualità e il risultato di levigatura dipendono sostanzialmente dalla selezione dell'abrasivo corretto. - Per una conduzione sicura tenere l'utensile con una mano sulla maniglia [1-9].

8.1 Segnali di avvertimento

La macchina si spegne ed emette un suono:

▶ spegnere la macchina.
La batteria è scarica.
▶ Sostituire la batteria.

La macchina si spegne, ma non emette un suo- no:

Surriscaldamento o sovraccarico della macchina.

▶ Spegnere la macchina per 30 secondi.
- Usare la macchina ad un carico ridotto.
Se dopo questo tempo non viene raggiunto il numero di giri della macchina, lasciarla raffreddare.

9 Manutenzione e cura

AVVERTENZA

Pericolo di lesioni, scarica elettrica

• Prima di qualsiasi lavoro di manutenzione e assistenza staccare sempre la batteria o l'adattatore di rete dall'utensile elettrico!
• Tutte le operazioni di manutenzione e riparazione per le quali è necessario aprire l'alloggiamento del motore devono essere eseguite solamente da un'officina per l'Assistenza Clienti autorizzata.

Assistenza Clienti e riparazione esclusivamente a cura del costrutto-re o di officine di assistenza autoriz-zate. Per l'indirizzo più vicino alla vostra zona: www.festool.it/servizio

Utilizzare esclusivamente ricambi originali Festool. Per il codice di ordinazione: www.festool.it/servizio

Per garantire la circolazione d'aria è necessario tenere sempre sgombre e pulite le aperture per l'aria di raffreddamento praticate nell'alloggiamento del motore.

Al verificarsi di una perdita di potenza o di un incremento delle vibrazioni, soffiare le aperture di aerazione con un getto d'aria e pulirle.

- Tenere puliti i contatti di collegamento sull'elettroutensile, sul caricabatteria e sulle batterie.

Per manutenzione, cura, smaltimento e trasporto della batteria, osservare le indini accluse alla batteria!

10 Accessori

Utilizzare esclusivamente platorelli originali Festool. L'uso di platorelli di levigatura e lucidatura di qualità inferiore può causare notevoli squilibri rotazionali che pregiudicano la qualità dei risultati e accelerano l'usura della macchina.

I numeri d'ordine per accessori e utensili si trovano nel catalogo Festool o su Internet alla pagina "www.festool.com".

11 Ambiente

Non gettare l'utensile fra i rifiuti domestici! Avviare utensili, accessori ed imballaggi ad un riciclo rispettoso dell'ambiente. Attenersi alle disposizioni di legge nazionali in vigore.

Solo UE: nel rispetto della direttiva europea in materia di apparecchiature elettriche ed elettroniche usate e delle rispettive leggi nazionali derivatene, gli elettroutensili devono essere raccolti separatamente e introdotti nell'apposito ciclo di smaltimento e recupero a tutela dell'ambiente.

Informazioni su REACH: www.festool.com/reach

12 Indicazioni generali

12.1 Informazioni sulla protezione dei dati

L'elettroutensile contiene un chip per il salva- taggio automatico dei dati della macchina e di funzionamento. I dati salvati non contengono ri- ferimenti personali diretti.

I dati sono leggibili senza contatto mediante speciali dispositivi e vengono utilizzati da Festool esclusivamente per la diagnostica errori, per consentire interventi di garanzia e di riparazione o per migliorare la qualità dell'elettroutensile e/o svilupparlo ulteriormente. Non è previsto alcun altro utilizzo dei dati, senza previa ed esplicita autorizzazione da parte del Cliente.

12.2 Bluetooth®

Il marchio denominativo Bluetooth® e i loghi sono marchi registrati di Bluetooth SIG, Inc. e vengono utilizzati da TTS Tooltechnic Systems AG & Co. KG e quindi da Festool su licenza.

Inhoudsopgave

Advarsel om generel fare
