MANUAL DE UTILIZADOR ETSC 125 3 1 IPlus FESTOOL

Declaração de conformidade UE. Sob nossa inteira responsabilidade, declaramos que este produto está de acordo com todas as exigências relevantes das seguintes diretivas UE, tendo sido tomadas por base as seguintes normas ou documentos normativos:

• 3 Utilização conforme as disposições p. 67
• 4 Dados técnicos p. 67
• 5 Componentes da ferramenta p. 68
• 6 Colocação em funcionamento p. 68
• 7 Ajustes p. 68
• 8 Trabalhos com a ferramenta p. 70
• 9 Manutenção e conservação p. 71
• 10 Acessórios p. 71
• 11 Ambiente p. 71

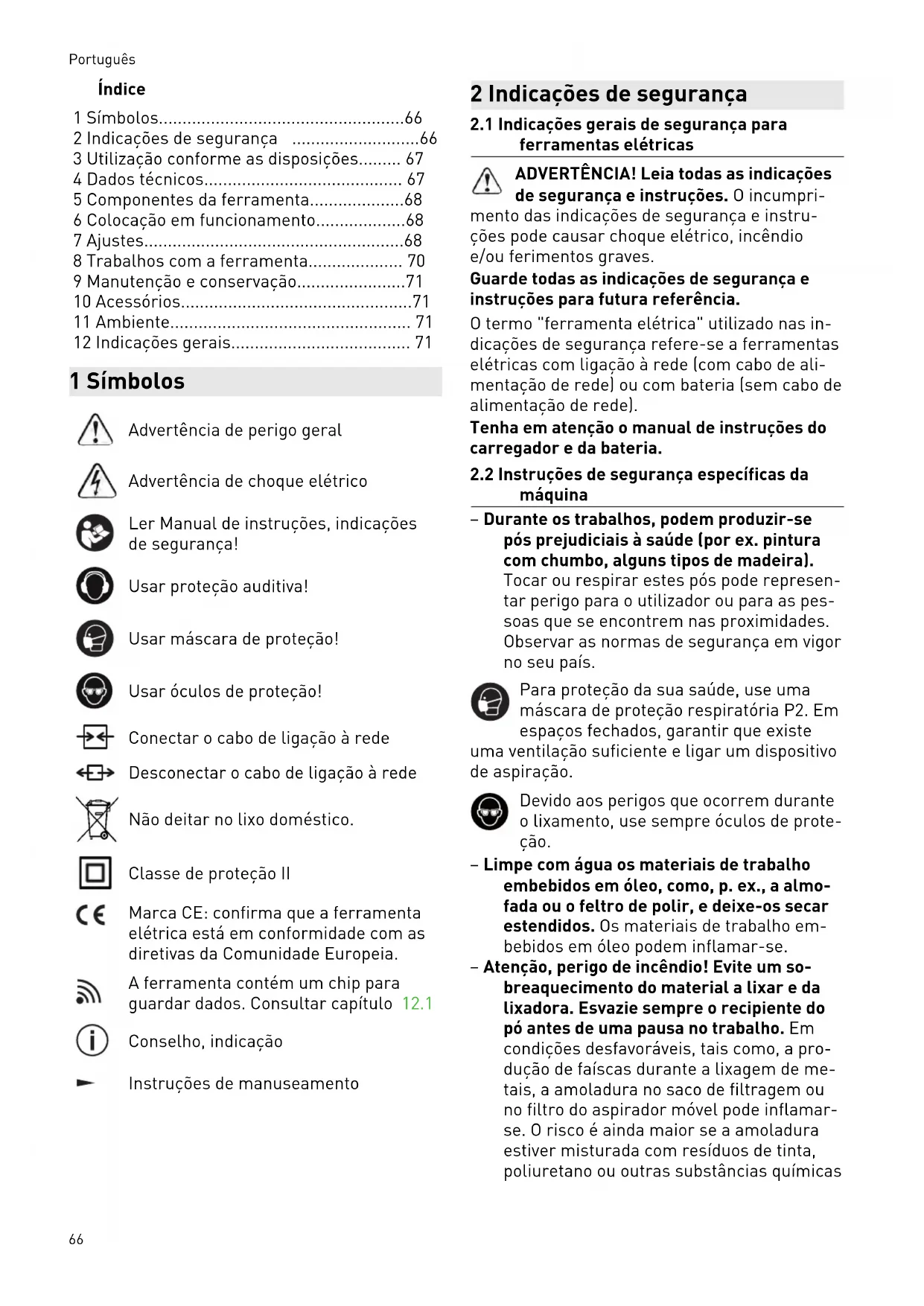

• 12 Indicações gerais 1 Símbolos Advertência de perigo geral Advertência de choque elétrico Ler Manual de instruções, indicações de segurança! Usar proteção auditiva! Usar máscara de proteção! Usar óculos de proteção! Conectar o cabo de ligação à rede Desconectar o cabo de ligação à rede Não deitar no lixo doméstico. Classe de proteção II Marca CE: confirma que a ferramenta elétrica está em conformidade com as diretivas da Comunidade Europeia. A ferramenta contém um chip para guardar dados. Consultar capítulo 12.1 Conselho, indicação Instruções de manuseamento 2 Indicações de segurança p. 71

2.1 Indicações gerais de segurança para

ferramentas elétricas ADVERTÊNCIA! Leia todas as indicações de segurança e instruções. O incumpri mento das indicações de segurança e instru ções pode causar choque elétrico, incêndio e/ou ferimentos graves. Guarde todas as indicações de segurança e instruções para futura referência. O termo "ferramenta elétrica" utilizado nas in dicações de segurança refere-se a ferramentas elétricas com ligação à rede (com cabo de ali mentação de rede) ou com bateria (sem cabo de alimentação de rede). Tenha em atenção o manual de instruções do carregador e da bateria.

2.2 Instruções de segurança específicas da

máquina – Durante os trabalhos, podem produzir-se pós prejudiciais à saúde (por ex. pintura com chumbo, alguns tipos de madeira). Tocar ou respirar estes pós pode represen tar perigo para o utilizador ou para as pes soas que se encontrem nas proximidades. Observar as normas de segurança em vigor no seu país. Para proteção da sua saúde, use uma máscara de proteção respiratória P2. Em espaços fechados, garantir que existe uma ventilação suficiente e ligar um dispositivo de aspiração. Devido aos perigos que ocorrem durante o lixamento, use sempre óculos de prote ção. – Limpe com água os materiais de trabalho embebidos em óleo, como, p. ex., a almo fada ou o feltro de polir, e deixe-os secar estendidos. Os materiais de trabalho em bebidos em óleo podem inflamar-se. – Atenção, perigo de incêndio! Evite um so breaquecimento do material a lixar e da lixadora. Esvazie sempre o recipiente do pó antes de uma pausa no trabalho. Em condições desfavoráveis, tais como, a pro dução de faíscas durante a lixagem de me tais, a amoladura no saco de filtragem ou no filtro do aspirador móvel pode inflamar- se. O risco é ainda maior se a amoladura estiver misturada com resíduos de tinta, poliuretano ou outras substâncias químicas Português 66e o material a lixar ficar quente após um longo período de trabalho. – Após a queda, verifique a ferramenta eléctrica e o prato de lixar em relação à existência de danos. Desmonte o prato de lixar para realizar uma verificação preci sa. Mande reparar as peças danificadas antes de as aplicar. Os pratos de lixar par tidos e ferramentas danificadas podem causar ferimentos e provocar a inseguran ça de funcionamento da ferramenta. – Utilizar apenas pratos de lixar originais Festool. Os pratos de outros fabricantes não são adequados para o número de rota ções da lixadora e podem quebrar. – Ao utilizar o saco para o pó Longlife pode rá ocorrer uma carga eletrostática. Com a ferramenta elétrica utilize, sempre que possível, um tubo flexível de aspiração an tistático (AS). Um ligeiro choque elétrico pode originar um breve momento de susto e perturbar a atenção, podendo provocar um acidente. – Utilize o adaptador de rede apenas com es ta ferramenta. – Utilize o adaptador de rede apenas com um cabo plug it original da Festool. – Não utilizar fontes de alimentação ou ba terias de outros fabricantes para operar a ferramenta elétrica de bateria. Não utili zar carregadores de outros fabricantes para carregar as baterias. A utilização de acessórios não previstos pelo fabricante pode causar um choque elétrico e/ou aci dentes graves.

2.3 Valores de emissões

Os valores determinados de acordo com EN 62841 são tipicamente: Nível de pressão acústica L

68 dB(A) Nível de potência acústica L

79 dB(A) Insegurança K = 3 dB CUIDADO Ruído que surge ao trabalhar Perturbação da audição ► Utilizar proteção auditiva. Nível de emissão de vibrações a

(soma vetorial em três direções) e insegurança K determina dos segundo EN 62841: Valor de emissão de vibrações (de 3 eixos)

Os valores de emissão indicados (vibração, ruí do) – servem de comparativo de ferramentas, – são também adequados para uma avalia ção provisória do coeficiente de vibrações e do nível de ruído durante a aplicação, – representam as aplicações principais da ferramenta elétrica. CUIDADO Os valores de emissão podem divergir dos valores apresentados. Isto depende da utili zação da ferramenta e do tipo de peça a tra balhar. ► Tem de ser avaliada a carga real durante todo o ciclo de trabalho. ► Dependendo da carga real, devem ser de terminadas medidas de segurança adequa das para a proteção do operador. 3 Utilização conforme as disposições Conforme as disposições, as lixadoras estão previstas para lixar madeira, plástico, material composto, tinta/vernizes, massa de aparelhar e materiais semelhantes. Não se podem efetuar trabalhos em metal nem em materiais com amianto. Para garantir a segurança elétrica, a ferramen ta não pode estar húmida e não pode ser opera da num ambiente húmido. A ferramenta só de ve ser utilizada para lixagem a seco. Em caso de utilização incorrecta, a res ponsabilidade é do utilizador. A ferramenta elétrica é adequada para ser utili zada com as baterias Festool da série BP da mesma classe de tensão. 4 Dados técnicos Lixadora excêntrica de acumulador ETSC 125 Li Voltagem 18 - 20 V Número de rotações (em vazio)

10000 rpm Órbita 2,0 mm Português 67Lixadora excêntrica de acumulador ETSC 125 Li Prato de lixar D 125 mm Peso (sem acumulador, com prato de lixar) 1 kg 5 Componentes da ferramenta [1-1] Interruptor de activação/desactivação [1-2] Tecla para soltar a bateria [1-3] Indicação da capacidade [1-4] Acumulador [1-5] Bocal de aspiração [1-6] Regulação do número de rotações [1-7] Prato de lixar [1-8] Proteção das arestas (Protetor) [1-9] Punho (áreas de pega isoladas) [1-10] Adaptador de rede com conexão plug it* [1-11] Cabo plug it* [1-12] Saco do pó Longlife

• não em todas as variantes no âmbito de for necimento As figuras indicadas encontram-se no início do manual de instruções. 6 Colocação em funcionamento

O interruptor [1-1] funciona como interruptor de activação/desactivação (I = LIGAR, 0 = DES LIGAR). Quando o acumulador estiver descarrega do, em caso de falha de corrente ou quan do a ficha de rede for retirada da tomada, é necessário colocar o interruptor de ati vação/desativação de imediato na posição de desligado (OFF). Isto impede um rear ranque descontrolado.

► Colocar o acumulador [2a] ► Retirar o acumulador [2b] Indicador da capacidade Premindo a tecla verde na indicação de capaci dade [1-3]será exibido o estado de carga do acumulador:

< 15 % Recomendação: carregar o acumulador antes de prosse guir a utilização.

6.3 Adaptador de rede

ADVERTÊNCIA Tensão ou frequência inadmissível! Perigo de acidente ► A tensão da rede e a frequência da fonte de corrente devem estar de acordo com os dados da placa de identificação. ► Na América do Norte, só podem ser utiliza das ferramentas Festool com uma indica ção de tensão de 120 V/60 Hz. O adaptador de rede (em parte, acessório) per mite a utilização da lixadora de acumulador co mo lixadora de rede, do assim assegurada uma alimentação elétrica variável. O sistema auto mático liga/desliga do aspirador móvel pode ser utilizado em associação com o adaptador de rede. ► Aplicar o adaptador de rede [3a] ► Ligar o adaptador de rede ao cabo plug

[3b] ► Retirar o adaptador de rede [3c] ► Retirar o adaptador de rede do cabo plug it [3d] 7 Ajustes ADVERTÊNCIA Perigo de ferimentos ► Antes de efetuar qualquer trabalho na fer ramenta elétrica é necessário remover a bateria da ferramenta elétrica.

7.1 Sistema eletrónico

Arranque suave A arranque suave com regulação eletrónica providencia um arranque da ferramenta elétri ca isento de solavancos. Proteção térmica Para evitar um sobreaquecimento do motor, li mita-se o consumo de potência em caso de temperatura demasiado elevada do motor (p. Português 68ex., caso se pressione com demasiada força du rante o trabalho). Se a temperatura continuar a aumentar, a ferramenta elétrica desliga-se. Só pode ser ligada de novo depois de o motor ter arrefecido. Número de rotações constante O número de rotações pré-selecionado é man tido constante de modo eletrónico. Desta for ma, com uma utilização correta (força de pres são adequada) é alcançada uma velocidade de lixagem constante. Ajustar o número de rotações Através da roda de ajuste [1-6] , é possível ajus tar o número de rotações entre 6000 e 10000 rpm

Para trabalhos de lixagem recomendamos os seguintes ajustes da roda de ajuste [1-6]

Trabalhos de lixagem Posição da roda de ajuste – Lixagem com desbaste máximo – Lixagem de tintas antigas – Lixagem de madeira e contraplacado antes da pintura – Lixagem intermédia de tinta em su perfícies

– Lixagem de camadas finas de primá rio – Lixagem de madeira com velo de li xamento – Quebra de arestas em peças de ma deira – Alisamento de superfícies de madei ra com primeira demão

– Lixagem de arestas em madeira ma ciça e contraplacado – Lixagem em rebaixos de janelas e portas – Lixagem intermédia de tinta em arestas – Esmerilagem de janelas de madeira natural com velo de lixamento – Alisamento de superfícies em ma deira antes da decapagem com velo de lixamento – Raspagem ou levantamento da pasta de calcário desnecessária com velo de lixamento

Trabalhos de lixagem Posição da roda de ajuste – Lixagem intermédia de tinta em su perfícies decapadas – Limpeza de rebaixos de janelas em madeira natural com velo de lixa mento

– Lixagem de arestas decapadas – Lixagem de termoplásticos

[4a] Só é possível obter resultados perfeitos com material de desgaste e acessórios originais. Caso sejam montados acessórios ou material de desgaste não originais, o direito à garantia cessa. Advertência! Não realizar nenhuma alte ração estrutural no interior aberto da máquina quando o prato de lixar está desmon tado. Abrir quatro parafusos. Retirar o prato de lixar para baixo. Colocar o novo prato de lixar. Apertar manualmente (2,5 Nm) quatro para fusos. Grau de dureza do prato de lixar De modo a adaptar-se à superfície a trabalhar, a ferramenta pode ser equipada com pratos de lixar com níveis distintos de dureza. Macio: universal para lixagem de desbaste e acabamento, para superfícies planas e abaula das. Super macio: lixagem de acabamento em peças recortadas, curvaturas, raios. Não aplicar em arestas!

7.3 Fixar os acessórios de lixagem com

StickFix [4b] No prato de lixar StickFix, as lixas StickFix e os velos de lixamento StickFix adequados podem ser fixados de modo rápido e simples. ► Pressionar os acessórios de lixar autoco lantes no prato de lixar. Quando o revestimento Stickfix começa a perder aderência, os acessórios do prato de lixar - especialmente quando não há contac to quando a ferramenta é ligada - podem sol tar-se do prato de lixar e dar origem a feri mentos. Substituir o prato de lixar! Português

ADVERTÊNCIA Perigo para a saúde devido a pós ► Os pós podem ser prejudiciais à saúde. Por isso, nunca trabalhe sem aspiração. ► Ao aspirar os pós prejudiciais à saúde, ob serve sempre as regulamentações nacio nais. Aspiração própria com saco do pó Longlife As lixadoras estão equipadas de série com uma aspiração própria. Os pós de lixagem são aspi rados através das aberturas de aspiração no prato de lixar e recolhidos no saco do pó. Montagem do saco do pó [5] Engatar o saco do pó na ferramenta. Se o desempenho de aspiração diminuir, esvaziar o saco do pó. Pressionar o saco do pó nos elementos de acionamento. Retirar o saco do pó para trás. Abrir a tampa no saco do pó. Esvaziar o saco do pó e eliminar os resíduos. Aspiração com o aspirador móvel Festool Para, em trabalhos de lixagem mais longos, evitar um esvaziamento frequente do saco do pó, pode ser ligado ao bocal de aspiração [1-5] um aspirador móvel Festool com um diâmetro de tubo flexível de aspiração de 27 mm. O Sistema automático de arranque liga au tomaticamente o aspirador móvel quando é ligada a lixadora vibratória. O Sistema automático de arranque só funciona em associação com o adaptador de rede. Se a ferramenta elétrica de acumulador for utilizada com um aspirador móvel, re duz-se a autonomia do acumulador. A re dução do desempenho de aspiração dimi nui este efeito. Em caso de desempenho de aspiração ele vado, o comportamento de condução da ferramenta elétrica pode piorar. A redução do desempenho de aspiração diminui este efeito. Recomendação: utilizar um tubo flexível de as piração antistático! Desta forma, é possível re duzir a carga eléctrica.

7.5 Proteção das arestas (Protetor) [6]

A protecção das arestas [1-8] impede que o prato de lixar, com o seu lado periférico, toque numa superfície (p. ex., ao lixar ao longo de uma parede ou de uma janela), dando origem a um contragolpe da ferramenta ou a danos. Inserir a proteção das arestas na ranhura da ferramenta. Engatar as duas extremidades da proteção das arestas, à direita e à esquerda. Soltar as duas extremidades da proteção das arestas. Retirar a proteção das arestas para a frente. 8 Trabalhos com a ferramenta ADVERTÊNCIA Perigo de ferimentos ► Fixe sempre a peça a trabalhar, de modo a que não se possa mover, ao ser trabalhada. Observe as seguintes indicações: – Não sobrecarregue a ferramenta, pressio nando-a com demasiada força! Alcança o melhor resultado de lixagem se trabalhar com uma pressão de encosto moderada. O rendimento e a qualidade de lixagem de pendem essencialmente da escolha da lixa certa. – Para uma condução segura, segure a fer ramenta com uma mão no punho [1-9]

8.1 Sinais de advertência

A ferramenta desliga-se e emite sons: ► Desligar a ferramenta. O acumulador está descarregado. ► Substituir o acumulador. A ferramenta desliga-se e não emite sons: A ferramenta está sobreaquecida ou foi sobre carregada. ► Desligar a ferramenta durante 30 segundos. ► Submeter a ferramenta a menor carga. Se depois o número de rotações da ferramenta não for alcançado, deixar arrefecer a ferramen ta. Português 709 Manutenção e conservação ADVERTÊNCIA Perigo de ferimentos, choque elétrico ► Antes de qualquer trabalho de manutenção e de conservação é necessário remover sempre o acumulador ou o adaptador de rede da ferramenta elétrica! ► Todos os trabalhos de manutenção e repa ração que exijam uma abertura da carcaça do motor, apenas podem ser efetuados por uma oficina de Serviço Após-venda autori zada. Serviço Após-Venda e Reparação somente pelo fabricante ou oficinas de serviço certificadas. Endereço mais próximo em: www.festool.pt/ serviço Utilizar apenas peças sobresselen tes originais da Festool! Referência em: www.festool.pt/serviço EKAT

Para assegurar a circulação do ar, as aberturas do ar de refrigeração na carcaça do motor de vem ser mantidas sempre desobstruídas e lim pas. No caso de redução da potência ou vibrações elevadas, soprar as aberturas de ar de refrige ração e limpá-las. ► Manter limpos os contactos de ligação na ferramenta eléctrica, carregador e acumu lador. Para manutenção, conservação, elimina ção e transporte do acumulador, ter em atenção as indicações que companham o acu mulador! 10 Acessórios Utilize apenas pratos de lixar originais da Fes tool. A utilização de pratos de lixar e de polir de qualidade inferior pode provocar desequilíbrios consideráveis que pioram a qualidade dos re sultados de trabalho e aumentam o desgaste da ferramenta elétrica. Consulte os números de encomenda dos aces sórios e ferramentas no seu catálogo Festool ou na Internet em "www.festool.com". 11 Ambiente Não deite a ferramenta no lixo domésti co! Encaminhar as ferramentas, acessó rios e embalagens para reaproveitamen to ecológico. Respeitar as normas nacionais em vigor. Apenas países da UE: de acordo com a Diretiva Europeia sobre resíduos de equipamentos elé tricos e eletrónicos e a sua transposição para a legislação nacional, as ferramentas elétricas usadas devem ser recolhidas separadamente e sujeitas a uma reciclagem que proteja o meio ambiente. Informações sobre REACh: www.festool.com/ reach 12 Indicações gerais

12.1 Informações sobre a proteção de dados

A ferramenta elétrica possui um chip para a memorização automática de dados da ferra menta e de funcionamento. Os dados guarda dos não contêm qualquer associação direta a pessoas. Os dados podem ser lidos sem que haja contac to, através de ferramentas especiais, e são uti lizados pela Festool, apenas para o diagnóstico de erros, a resolução de situações de repara ção e garantia, bem como para a melhoria da qualidade ou o aperfeiçoamento da ferramenta elétrica. Sem consentimento expresso do clien te, não há nenhuma utilização adicional dos da dos.

e os logótipos são marcas registadas da Bluetooth SIG, Inc. e são utilizados sob licença pela TTS Tooltechnic Systems AG & Co. KG e, por conseguinte, pela Festool. Português 71Оглавление 1 Символы
