ETSC 125 3 1 IPlus - шлифовальная машина FESTOOL - Бесплатное руководство пользователя

Тип продукта	Аккумуляторная эксцентриковая шлифмашина
Марка	Festool
Модель	ETSC 125 3 1 IPlus
Номинальное напряжение	18 - 20 В
Частота вращения на холостом ходу	6000 - 10000 об/мин
Ход шлифования	2,0 мм
Диаметр шлифовальной тарелки	125 мм
Вес (без аккумулятора, с тарелкой)	1 кг
Питание	Аккумулятор Festool BP 18 V серии Li-Ion или сетевой адаптер ACA 220-240/18V ERGO
Совместимый тип аккумулятора	Аккумуляторы Festool серии BP с одинаковым напряжением (18 В)
Регулировка скорости	Непрерывная регулировка от 6000 до 10000 об/мин
Электронные функции	Плавный пуск, поддержание постоянной скорости, тепловой предохранитель
Система пылеудаления	Встроенная с мешком для пыли Longlife; штуцер для внешнего пылесоса (Ø 27 мм)
Крепление абразивов	StickFix (самоклеящийся)
Защитный кожух	Да, для защиты кромок
Уровень звукового давления	LpA = 68 дБ(A)
Уровень звуковой мощности	LwA = 79 дБ(A)
Значение вибрации (ah)	3 м/с²
Bluetooth	Да (с аккумулятором Bluetooth® BP 18 Li 3,1 Ergo I)
Запись данных	Встроенный чип для диагностики и управления гарантией
Обслуживание	Очищать вентиляционные отверстия; поддерживать контакты в чистоте; регулярно опорожнять мешок для пыли
Оригинальные запасные части	Шлифовальные тарелки, абразивы, мешки для пыли, аккумуляторы, сетевой адаптер
Ремонтопригодность	Авторизованный сервисный центр Festool; использование оригинальных запасных частей Festool
Гарантия	Гарантия производителя согласно условиям Festool

Часто задаваемые вопросы - ETSC 125 3 1 IPlus FESTOOL

Какой аккумулятор использовать с шлифмашиной Festool ETSC 125?

Используйте исключительно аккумуляторы Festool серии BP 18 В (такого же напряжения). Использование других аккумуляторов может привести к несчастным случаям.

Как отрегулировать скорость шлифмашины?

Скорость регулируется с помощью колесика [1-6], расположенного на машине. Поворачивайте его между положениями 1 и 6 для получения скорости от 6000 до 10000 об/мин. Таблица в инструкции рекомендует настройки в зависимости от типа работы.

Как установить мешок для пыли Longlife?

Защелкните мешок для пыли на машине до фиксации. Для опорожнения нажмите на фиксаторы, потяните его назад, откройте клапан и удалите отходы.

Можно ли использовать внешний пылесос с этой шлифмашиной?

Да, подключите пылесос Festool с всасывающим шлангом диаметром 27 мм к штуцеру для пылеудаления [1-5]. Автоматический запуск работает только с сетевым адаптером.

Как заменить шлифовальную тарелку?

Отвинтите четыре винта, снимите тарелку вниз, установите новую тарелку и закрутите винты вручную с моментом 2,5 Нм. Используйте только оригинальные тарелки Festool.

Какие абразивы можно использовать?

Используйте абразивы StickFix (самоклеящиеся), совместимые с шлифовальной тарелкой диаметром 125 мм. Festool рекомендует свои собственные абразивы для оптимальных результатов.

Что делать, если машина останавливается и издает звуковой сигнал?

Это указывает на разряженный аккумулятор. Выключите машину и замените аккумулятор на заряженный.

Машина останавливается без сигнала, что делать?

Произошел перегрев или перегрузка. Выключите машину на 30 секунд, уменьшите нагрузку (давление) и дайте остыть при необходимости. Если проблема не исчезнет, обратитесь в сервисный центр.

Как обслуживать шлифмашину?

Перед любым обслуживанием извлеките аккумулятор или сетевой адаптер. Очищайте вентиляционные отверстия, поддерживайте контакты в чистоте и регулярно опорожняйте мешок для пыли. Ремонт должен выполняться в авторизованном сервисном центре Festool.

Каковы значения шума и вибрации?

Уровень звукового давления: 68 дБ(A), уровень звуковой мощности: 79 дБ(A). Значение вибрации: 3 м/с². При необходимости используйте средства защиты слуха и антивибрационные перчатки.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ETSC 125 3 1 IPlus FESTOOL

ru Декларация о соответствии ЕС. Мы со всей ответственностью заявляем, что данная продукция соответствует всем применимым требованиям следующих Директив ЕС, стандартов и нормативных документов:

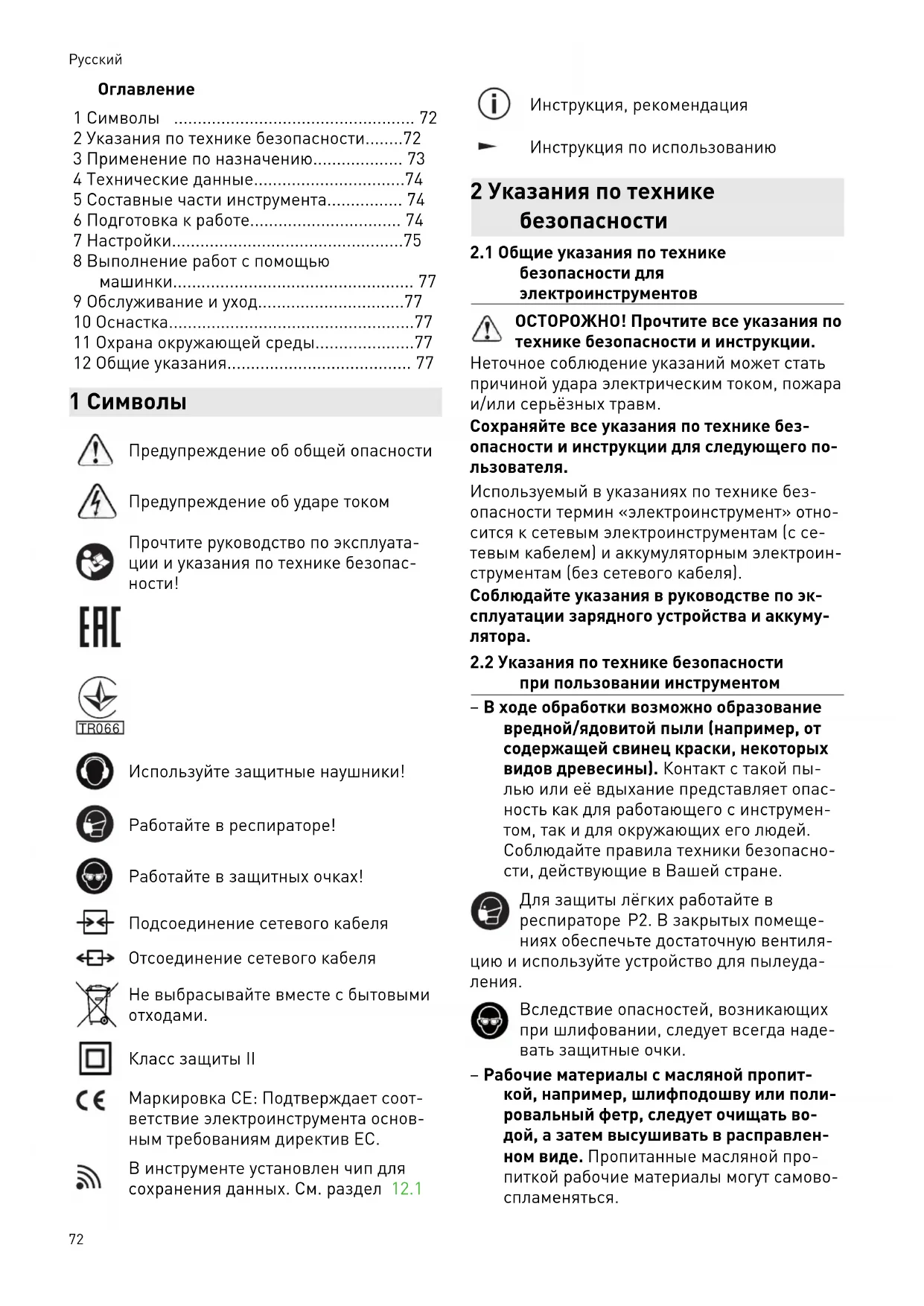

1 Символы 72
2 Указания по технике безопасности......72
3 Применение по назначению.... 73
4 Технические данные....74
5 Составные части инструмента.... 74
6 Подготовка к работе.... 74
7 Настройки....75
8 Выполнение работ с помощью машинки.... 77
9 Обслуживание и уход....77
10 Оснастка....77
11 Охрана окружающей среды.....77
12 Общие указания.... 77

1 Символы

Предупреждение об общей опасности

Предупреждение об ударе током

Прочтите руководство по эксплуатации и указания по технике безопасности!

TR066

Используйте защитные наушники!

Работайте в респираторе!

Работайте в защитных очках!

Подсоединение сетевого кабеля

Отсоединение сетевого кабеля

Не выбрасывайте вместе с бытовыми отходами.

Класс защиты II

Маркировка СЕ: Подтверждает соответствие электроинструмента основным требованиям директив ЕС.

В инструменте установлен чип для сохранения данных. См. раздел 12.1

Инструкция, рекомендация

Инструкция по использованию

2 Указания по технике безопасности

2.1 Общие указания по технике безопасности для электроинструментов

ОСТОРОЖНО! Прочтите все указания по технике безопасности и инструкции.

Неточное соблюдение указаний может стать причиной удара электрическим током, пожара и/или серьёзных травм.

Сохраняйте все указания по технике безопасности и инструкции для следующего пользователя.

Используемый в указаниях по технике безопасности термин «электроинструмент» относится к сетевым электроинструментам (с сетевым кабелем) и аккумуляторным электроинструментам (без сетевого кабеля).

Соблюдайте указания в руководстве по эксплуатации зарядного устройства и аккумулятора.

2.2 Указания по технике безопасности при пользовании инструментом

– В ходе обработки возможно образование вредной/ядовитой пыли (например, от содержащей свинец краски, некоторых видов древесины). Контакт с такой пылью или её вдыхание представляет опасность как для работающего с инструментом, так и для окружающих его людей. Соблюдайте правила техники безопасности, действующие в Вашей стране.

Для защиты лёгких работайте в респираторе P2. В закрытых помещениях обеспечьте достаточную вентиля-используйте устройство для пылеуда-

Вследствие опасностей, возникающих при шлифовании, следует всегда надевать защитные очки.

– Рабочие материалы с масляной пропиткой, например, шлифподошву или полировальный фетр, следует очищать водой, а затем высушивать в расправленном виде. Пропитанные масляной пропиткой рабочие материалы могут самово-спламеняться.

– Внимание: опасность пожара! Не допускайте перегрева шлифуемого материала и шлифмашинки. Перед перерывами в работе всегда опорожняйте пылесборный контейнер. Пыль, возникающая при шлифовании и попадающая в мешок-пылесборник/фильтр пылеудаляющего аппарата может самовоспламениться при неблагоприятных обстоятельствах, например вследствие искрения в ходе шлифования металла. Особая опасность возникает, если шлифовальная пыль смешивается с остатками лакокрасочных материалов, полиуретана или иных химических веществ, и шлифуемый материал нагревается при длительной обработке.
– После падения проверьте электроин-струмент и шлифтарелку на отсутствие повреждений. Снимите шлифтарелку и тщательно осмотрите. Перед использованием восстановите повреждённые детали. Изломанные шлифтарелки и повреждённые инструменты могут привести к травмам и нарушить безопасность работы.
– Применяйте только оригинальные шлифовальные тарелки фирмы Festool. Тарелки других производителей не рассчитаны на частоту вращения шлифмашинки и могут расколоться.
– При использовании мешка- пылесборника Longlife может накапли- ваться электрический заряд. Поэтому всегда, когда можно, подсоединяйте к электроинструменту антистатический всасывающий шланг (AS). Слабый удар электрическим током может привести к кратковременному шоку и потере внима- ния во время работы, что, в свою очередь, может стать причиной несчастного слу- чая.
– Используйте сетевой адаптер только с этим инструментом.
– Используйте сетевой адаптер только с оригинальным кабелем plug it от Festool.
– Не используйте блоки питания или аккумуляторы сторонних производителей для запитывания аккумуляторного инструмента. Не используйте зарядные устройства сторонних производителей для зарядки аккумуляторов. Использование не рекомендованной изготовителем оснастки может привести к удару электрическим током и/или тяжёлым травмам.

2.3 Уровни шума

Значения, определённые по EN 62841, как правило составляют:

Уровень звукового давления L_PA = 68 дБ(A)

Уровень мощности звуковых L_WA = 79 дБ(A) колебаний

Погрешность K = 3 дБ

ВНИМАНИЕ

Шум, возникающий при работе

Повреждение органов слуха

▶ Работайте в защитных наушниках.

Значение вибрации a_h по трём осям (векторная сумма) и коэффициент погрешности K, определённые по EN 62841:

Значение вибрации (по трём ос- a_h = 3 м/с^2 ям)

$$ K = 2 \mathrm{m} / \mathrm{c} ^ {2} $$

Указанные значения уровня шума/вибрации

– служат для сравнения инструментов;
– можно также использовать для предварительной оценки шумовой и вибрационной нагрузки во время работы;
– отражают основные области применения электроинструмента.

ВНИМАНИЕ

Фактические уровни шума и вибрации могут отклоняться от приведённых здесь значений. Это зависит от условий использования инструмента и от обрабатываемого материала.

• Необходимо оценить шумовое воздействие в реальных условиях эксплуатации с учётом всех этапов производственного цикла.
• Исходя из оценки шумового воздействия в реальных условиях эксплуатации, необходимо предпринимать соответствующие меры по охране труда работников.

3 Применение по назначению

Эти шлифмашинки предназначены для шлифования древесины, пластмассы, композитов, лакокрасочных покрытий, шпатлёвочной массы и иных материалов с аналогичными свойствами. Нельзя обрабатывать металл и асбестосодержащие материалы.

Русский

По соображениям электрической безопасности машинка должна быть сухой, её нельзя применять во влажной среде. Машинка предназначена только для сухого шлифования.

Ответственность за использование не по ачению несёт пользователь.

Электроинструмент предназначен для использования с аккумуляторами Festool серии ВР одного класса по напряжению.

Инструмент сконструирован для профессионального применения.

4 Технические данные

Аккумуляторная эксцен-триковая шлифмашинка	ETSC 125Li
Напряжение 18—20 В
Число об-тов (хол. ход) 6000 - 10000об/мин
Ход шлифования 2,0 мм
Шлифовальная тарелка ∅ 125 мм
Масса (без аккумулятора,со шлифтарелкой)	1 кг

Дата производства - см. этикетку инструмент

5 Составные части инструмента

[1-1]	Выключатель
[1-2]	Кнопка отсоединения аккумулятора
[1-3]	Индикатор ёмкости
[1-4]	Аккумулятор
[1-5]	Аспирационный патрубок
[1-6]	Регулирование частоты вращения
[1-7]	Шлифовальная тарелка
[1-8]	Защита кромок (Protector)
[1-9]	Рукоятка (изолированные поверхности для хвата)
[1-10]	Сетевой адаптер с разъемом plug it
[1-11]	Кабель plug it
[1-12]	Мешок-пылесборник Longlife

* не для всех моделей в комплекте поставки Иллюстрации находятся в начале руководства по эксплуатации.

6 Подготовка к работе

6.1 Включение/выключение

Переключатель [1-1] выполняет функцию выключателя (I = ВКЛ, 0 = ВЫКЛ).

В случае разрядки аккумулятора, сбоя в электропитании или при извлечении вилки сетевого кабеля переключатель следует немедленно установить в положение выключения. Это позволит предотвратить случайный повторный пуск.

6.2 Аккумулятор

▶ Установка аккумулятора [2a]
▶ Вынимание аккумулятора [2b]

Индикатор ёмкости

При нажатии зелёной кнопки на индикаторе ёмкости [1-3] показывается уровень заряда аккумулятора:

70–100 %

40-70%

15-40%

< 15 %

Рекомендация: зарядите аккумулятор перед его дальнейшим использованием.

6.3 Сетевой адаптер

ПРЕДУПРЕЖДЕНИЕ

Недопустимое напряжение или частота! Опасность несчастного случая

• Сетевое напряжение и частота источника тока должны соответствовать данным, указанным на заводской табличке.
  ▶ В Северной Америке можно использовать только машинки Festool с характеристикой по напряжению 120 В/60 Гц.

Подсоединив сетевой адаптер (в комплекте или опция), аккумуляторную машинку можно использовать как сетевой инструмент со всеми его возможностями, например, с автоматическим включением/выключением пылеудаляющего аппарата.

▶ Установка сетевого адаптера [3a]
▶ Подсоединение к сетевому адаптеру кабеля plug it [3b]
▶ Отсоединение сетевого адаптера [3c]
▶ Отсоединение от сетевого адаптера кабеля plug it [3d]

7 Настройки

ПРЕДУПРЕЖДЕНИЕ

Опасность травмирования

▶ Перед любыми работами на электроин- струменте вынимайте из него аккумуля- тор.

7.1 Электроника

Плавный пуск

Устройство плавного пуска с электронным регулированием обеспечивает пуск электроинструмента без отдачи.

Защита от перегрева

Для предотвращения перегрева при повышенной температуре двигателя ограничивается потребляемая мощность (например, при чрезмерном нажатии во время работы). При дальнейшем повышении температуры электроинструмент выключается. Повторное включение возможно только после охлаждения электродвигателя.

Постоянная частота вращения

Предустановленная частота вращения электродвигателя поддерживается постоянной с помощью электроники. Благодаря этому обеспечивается стабильная скорость шлифования при правильном применении (т. е. при соразмерном усилии прижима).

Настройка частоты вращения

Частоту вращения можно настраивать с помощью регулировочного колеса [1-6] в диапазоне от 6000 до 10000 об/мин.

Для шлифовальных работ мы рекомендуем следующие настройки регулировочного колеса [1-6]:

Шлифовальные работы	Ступень регулировочного колеса
– Шлифование с макс. съёмом– Сошлифовка старых ЛКП– Шлифование древесины и фанеры перед нанесением ЛКП– Промежуточное шлифование поверхностей при нанесении ЛКП	5 - 6
– Шлифование тонкого слоя лака первого покрытия– Шлифование древесины шлифовальным войлоком– Скругление кромок у деревянных заготовок– Выглаживание грунтованных деревянных поверхностей	4 - 5
– Шлифование кромок массива древесины и фанеры– Шлифование в пазах окон и дверей– Промежуточное шлифование на кромках при нанесении ЛКП– Подшлифовка шлифовальным войлоком оконных рам из натуральной древесины– Выглаживание шлифовальным войлоком деревянных поверхностей перед морением– Удаление шлифовальным войлоком излишков известковой пасты	3 - 4
– Промежуточное шлифование бейцованных поверхностей при нанесении ЛКП– Очистка шлифовальным войлоком пазов оконных рам из натуральной древесины	2 - 3
– Шлифование бейцованных кромок– Шлифование термопластичных синтетических материалов	1 - 2

7.2 Замена шлифовальной тарелки [4a]

Оптимальный результат работы гарантируется только при использовании оригинальной оснастки и расходных материалов. Гарантия Festool не распространяется на случаи, когда устанавливаются неоригинальные детали или расходные материалы.

Внимание! Не вносите конструктивные изменения в машинку при снятой шлифтарелке.

① Выверните четыре винта.
② Снимите шлифтарелку движением вниз.

Русский

③ Установите новую шлифтарелку.
④ Затяните четыре винта от руки (2,5 Н·м).

Степень жёсткости шлифтарелки

В зависимости от обрабатываемой поверхности машинку можно оснастить шлифтарелками разной степени жёсткости.

Мягкая: универсальное применение — для грубого и тонкого шлифования ровных и вы- пуклых поверхностей.

Супермягкая: для тонкого шлифования фасонных деталей, выпуклостей, изгибов. Не применять для обработки кромок!

7.3 Крепление оснастки для шлифования с помощью StickFix [4b]

На шлифтарелке StickFix можно легко и быстро закрепить подходящую абразивную бумагу/шлифовальный войлок StickFix.

▶ Прижмите самоклеящийся шлифовальный материал к шлифтарелке.

При ослаблении фиксации подкладки Stickfix шлифтарелка может соскочить

и нанести травму, особенно когда инструмент не прижимается к обрабатываемой поверхности. Замените шлифовальную тарелку!

7.4 Пылеудаление

ПРЕДУПРЕЖДЕНИЕ

Опасность для здоровья в результате воздействия пыли

▶ Пыль может представлять опасность для здоровья. Поэтому никогда не работайте без пылеудаления.
▶ При удалении опасной для здоровья пыли всегда соблюдайте национальные предписания.

Система автоматического пылеудаления с мешком-пылесборником Longlife

Шлифмашинки серийно оснащаются системой автоматического пылеудаления. Пыль, возникающая при шлифовании, всасывается через всасывающие отверстия в шлифтарелке и собирается в мешке-пылесборнике.

① Установка мешка-пылесборника [5]

Подсоедините мешок-пылесборник к машинке со слышимым щелчком.

При снижении мощности всасывания ожните мешок-пылесборник.

① Сожмите мешок-пылесборник на элементах фиксации.

② Снимите мешок-пылесборник движением к себе.
③ Откройте крышку-задвижку на мешке-пы-лесборнике.
④ Опорожните мешок-пылесборник и утилизируйте отходы.

Пылеудаление с использованием пылеуда- ляющего аппарата Festool

Во избежание необходимости частого опорожнения мешка-пылесборника в ходе длительных работ по шлифованию к патрубку [1-5] можно подключить пылеудаляющий аппарат Festool со всасывающим шлангом диаметром 27 мм.

i Пылеудаляющий аппарат будет автоматически включаться при включении виброшлифмашинки. Функция автоматического включения работает только при использовании сетевого адаптера.
① При работе электроинструмента с пылеудаляющим аппаратом в аккумуляторном режиме время работы на одной зарядке сокращается. Разрядку аккумулятора можно замедлить, уменьшив мощность всасывания.
① Повышение мощности всасывания за- трудняет ведение инструмента. Облег- чить ведение инструмента можно, умень- шив мощность всасывания.

Совет: используйте антистатический всасывающий шланг! Он снижает опасность статической электризации.

7.5 Защита кромок (Protector) [6]

Защита кромок [1-8] предотвращает касание шлифтарелки (по периметру) сопряжённой поверхности (например, при шлифовании вдоль стены или окна). В противном случае возможно появление отдачи или повреждение инструмента.

① Вставьте защиту кромок в паз на машинке.
② Зафиксируйте обе стороны защиты справа и слева до щелчка.
③ Расфиксируйте обе стороны защиты кро- мок.
④ Снимите защиту движением вперёд.

8 Выполнение работ с помощью машинки

ПРЕДУПРЕЖДЕНИЕ

Опасность травмирования

▶ Всегда укрепляйте обрабатываемую деталь так, чтобы она не двигалась при обработке.

Соблюдайте следующие указания:

– Не перегружайте машинку слишком сильным нажатием на неё! Вы достигнете лучших результатов, если будете работать с умеренным усилием. Производительность и качество шлифования решающим образом зависят от правильного подбора абразивного материала. – Для надёжного ведения держите машинку одной рукой за рукоятку [1-9].

8.1 Предупреждающие сигналы

Инструмент выключается, и звучит сигнал:

▶ Выключите машинку.
Аккумулятор разряжен.
▶ Замените аккумулятор.

Инструмент выключается без сигнала:

инструмент перегрет или был перегружен.

▶ Выключите машинку на 30 секунд.
▶ Уменьшите нагрузку на инструмент.

Если после этого инструмент не выходит на конечную частоту вращения, дайте ему остыть.

9 Обслуживание и уход

ПРЕДУПРЕЖДЕНИЕ

Опасность травмирования, удар током

▶ Перед проведением техобслуживания инструмента всегда отсоединяйте от него аккумулятор или сетевой адаптер!
- Все работы по ремонту и техническому обслуживанию, которые требуют открывания корпуса двигателя, могут выполняться только авторизованной мастерской сервисной службы.

Сервисное обслуживание и

ремонт должны выполняться только специалистами фирмы-изготовителя или в сервисной мастерской. Адрес ближайшей мастер-

ской см. на: www.festool.ru/сервис

Используйте только оригинальные запасные части Festool! № для заказа на: www.festool.ru/сервис

Для обеспечения циркуляции воздуха отверстия для охлаждения в корпусе двигателя всегда должны быть открытыми и чистыми.

При снижении мощности или увеличении ви- брации продуйте и очистите отверстия для охлаждения.

▶ Не допускайте загрязнения подсоединительных контактов на электроинструменте, зарядном устройстве и аккумуляторе.

Соблюдайте указания по техническому обслуживанию, уходу, утилизации и спортировке аккумулятора!

10 Оснастка

Используйте только оригинальные шлифтарелки Festool. Использование шлифовальных и полировальных тарелок более низкого качества может привести к значительному дисбалансу, который отрицательно сказывается на качестве работы и сокращает срок службы электроинструмента.

Коды для заказа оснастки и инструментов можно найти в каталоге Festool и в Интернете на www.festool.com

11 Охрана окружающей среды

Не выбрасывайте инструмент вместе с бытовыми отходами! Обеспечьте экологически безопасную утилизацию ин- струментов, оснастки и упаковки. Соблюдайте действующие национальные предписания.

Только для стран ЕС: согласно директиве ЕС об отходах электрического и электронного оборудования, а также гармонизированным национальным стандартам отслужившие свой срок электроинструменты должны утилизироваться раздельно и направляться на экологически безопасную переработку.

Информация по директиве REACh:

www.festool.com/reach

12 Общие указания

12.1 Информация о защите данных

Электроинструмент оснащён электронным чипом для автоматического сохранения рабочих и эксплуатационных данных (RFID). Сохранённые данные не привязаны к какому-либо определённому лицу.

Русский

Данные можно считывать бесконтактным способом с помощью специальных устройств. Эти данные используются Festool только в целях диагностики ошибок, ремонта и исполнения гарантийных обязательств, а также для повышения качества или усовершенствования электроинструмента. Любое иное использование данных — без соответствующего (письменного) согласия клиента — не допускается.

12.2 Bluetooth®

Логотипы «Bluetooth®» являются зарегистрированными товарными знаками Bluetooth SIG, Inc., и любое использование этих знаков компанией TTS Tooltechnic Systems AG & Co. KG и, следовательно, компанией Festool возможно только при наличии лицензии.

Obsah
