BEDIENUNGSANLEITUNG ETSC 125 3 1 IPlus FESTOOL

EU-Konformitätserklärung. Wir erklären in alleini- ger Verantwortung, dass dieses Produkt mit allen rele- vanten Anforderungen folgender EU-Richtlinien überein- stimmt, und folgende Normen oder normative Dokumente zugrunde gelegt wurden:

, EN 50581:2012 Unterzeichnet für und im Namen von/ Signed on behalf of and in name of/ Signé pour et au nom de Festool GmbH Wertstr. 20, D-73240 Wendlingen GERMANY Wendlingen, 2019-03-05 Markus Stark Head of Product Development Ralf Brandt Head of Product Conformity

im definierten Seriennummer-Bereich (S-Nr.) von / in the specified serial number range (S-Nr.) from / dans la plage de numéro de série (S-Nr.) de 40000000 - 49999999

gilt in Kombination mit Bluetooth

• 5 Geräteelemente p. 9
• 6 Inbetriebnahme p. 9
• 7 Einstellungen p. 9
• 8 Arbeiten mit der Maschine p. 11
• 9 Wartung und Pflege p. 11
• 10 Zubehör p. 12
• 11 Umwelt p. 12

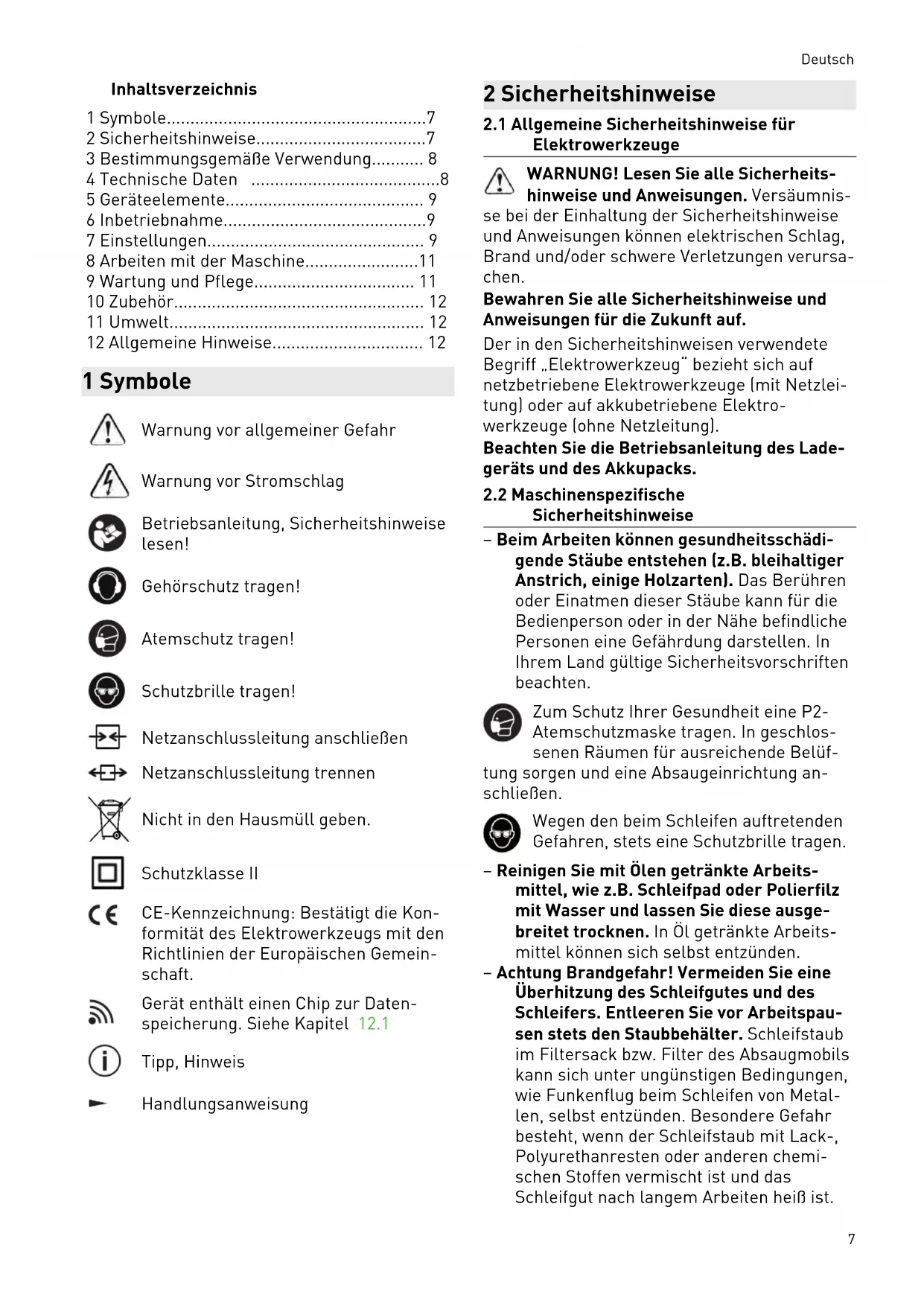

• 12 Allgemeine Hinweise 1 Symbole Warnung vor allgemeiner Gefahr Warnung vor Stromschlag Betriebsanleitung, Sicherheitshinweise lesen! Gehörschutz tragen! Atemschutz tragen! Schutzbrille tragen! Netzanschlussleitung anschließen Netzanschlussleitung trennen Nicht in den Hausmüll geben. Schutzklasse II CE-Kennzeichnung: Bestätigt die Kon formität des Elektrowerkzeugs mit den Richtlinien der Europäischen Gemein schaft. Gerät enthält einen Chip zur Daten speicherung. Siehe Kapitel 12.1 Tipp, Hinweis Handlungsanweisung 2 Sicherheitshinweise p. 12

2.1 Allgemeine Sicherheitshinweise für

Elektrowerkzeuge WARNUNG! Lesen Sie alle Sicherheits hinweise und Anweisungen. Versäumnis se bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursa chen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzlei tung) oder auf akkubetriebene Elektro werkzeuge (ohne Netzleitung). Beachten Sie die Betriebsanleitung des Lade geräts und des Akkupacks.

2.2 Maschinenspezifische

Sicherheitshinweise – Beim Arbeiten können gesundheitsschädi gende Stäube entstehen (z.B. bleihaltiger Anstrich, einige Holzarten). Das Berühren oder Einatmen dieser Stäube kann für die Bedienperson oder in der Nähe befindliche Personen eine Gefährdung darstellen. In Ihrem Land gültige Sicherheitsvorschriften beachten. Zum Schutz Ihrer Gesundheit eine P2- Atemschutzmaske tragen. In geschlos senen Räumen für ausreichende Belüf tung sorgen und eine Absaugeinrichtung an schließen. Wegen den beim Schleifen auftretenden Gefahren, stets eine Schutzbrille tragen. – Reinigen Sie mit Ölen getränkte Arbeits mittel, wie z.B. Schleifpad oder Polierfilz mit Wasser und lassen Sie diese ausge breitet trocknen. In Öl getränkte Arbeits mittel können sich selbst entzünden. – Achtung Brandgefahr! Vermeiden Sie eine Überhitzung des Schleifgutes und des Schleifers. Entleeren Sie vor Arbeitspau sen stets den Staubbehälter. Schleifstaub im Filtersack bzw. Filter des Absaugmobils kann sich unter ungünstigen Bedingungen, wie Funkenflug beim Schleifen von Metal len, selbst entzünden. Besondere Gefahr besteht, wenn der Schleifstaub mit Lack-, Polyurethanresten oder anderen chemi schen Stoffen vermischt ist und das Schleifgut nach langem Arbeiten heiß ist. Deutsch 7– Prüfen Sie nach dem Herunterfallen das Elektrowerkzeug und den Schleifteller auf Beschädigung. Demontieren Sie den Schleifteller zur genauen Prüfung. Lassen Sie beschädigte Teile vor dem Einsatz re parieren. Gebrochene Schleifteller und be schädigte Maschinen können zu Verletzun gen und Unsicherheit der Maschine führen. – Nur original Festool Schleifteller verwen den. Fremdteller sind nicht für die Dreh zahl des Schleifers geeignet und können brechen. – Bei Verwendung des Longlife-Staubsacks kann es zu elektrischer Aufladung kom men. Verwenden Sie mit dem Elektro werkzeug immer, wenn möglich, einen Antistatik-Saugschlauch (AS). Ein leichter elektrischer Schlag kann zu einem kurzen Schreckmoment führen und die Aufmerk samkeit stören, dadurch kann es zu einem Unfall kommen. – Verwenden Sie den Netzadapter nur mit diesem Gerät. – Verwenden Sie den Netzadapter nur mit ei nem original plug it-Kabel von Festool. – Keine Netzteile oder Fremd-Akkupacks zum Betreiben des Akku-Elektro werkzeugs verwenden. Keine Fremd-La degeräte zum Laden der Akkupacks ver wenden. Die Verwendung von nicht vom Hersteller vorgesehenem Zubehör kann zu einem elektrischen Schlag und/oder schweren Unfällen führen.

Die nach EN 62841 ermittelten Werte betragen typischerweise: Schalldruckpegel L

68 dB(A) Schallleistungspegel L

= 79 dB(A) Unsicherheit K = 3 dB VORSICHT Beim Arbeiten eintretender Schall Schädigung des Gehörs ► Gehörschutz benutzen. Schwingungsemissionswert a

(Vektorsumme dreier Richtungen) und Unsicherheit K ermittelt entsprechend EN 62841: Schwingungsemissionswert (3‑achsig)

Die angegebenen Emissionswerte (Vibration, Geräusch) – dienen dem Maschinenvergleich, – eignen sich auch für eine vorläufige Ein schätzung der Vibrations- und Geräuschbe lastung beim Einsatz, – repräsentieren die hauptsächlichen An wendungen des Elektrowerkzeugs. VORSICHT Emissionswerte können von den angegebe nen Werten abweichen. Dies hängt ab von der Verwendung des Werkzeugs und der Art des bearbeiteten Werkstücks. ► Die tatsächliche Belastung während des gesamten Betriebszyklus muss beurteilt werden. ► Abhängig von der tatsächlichen Belastung müssen geeignete Sicherheitsmaßnahmen zum Schutz des Bedieners festgelegt wer den. 3 Bestimmungsgemäße Verwendung Bestimmungsgemäß sind die Schleifer zum Schleifen von Holz, Kunststoff, Verbundwerks toffen, Farbe/Lacke, Spachtelmasse und ähnli chen Werkstoffen vorgesehen. Metall und as besthaltige Werkstoffe dürfen nicht bearbeitet werden. Wegen der elektrischen Sicherheit darf die Ma schine nicht feucht sein und nicht in feuchter Umgebung betrieben werden. Die Maschine darf nur für Trockenschliff verwendet werden. Bei nicht bestimmungsgemäßem Ge brauch haftet der Benutzer. Das Elektrowerkzeug ist geeignet für die Ver wendung mit den Festool Akkupacks der Bau reihe BP gleicher Spannungsklasse. 4 Technische Daten Akku-Exzenterschleifer ETSC 125 Li Spannung 18 - 20 V Drehzahl (Leerlauf) 6000 - 10000 min

Schleifhub 2,0 mm Schleifteller D 125 mm Gewicht (ohne Akkupack, mit Schleifteller) 1 kg Deutsch 85 Geräteelemente [1-1] Ein-/Ausschalter [1-2] Taste zum Lösen des Akkupacks [1-3] Kapazitätsanzeige [1-4] Akkupack [1-5] Absaugstutzen [1-6] Drehzahlregelung [1-7] Schleifteller [1-8] Kantenschutz (Protector) [1-9] Handgriff (isolierte Griffflächen) [1-10] Netzadapter mit plug it-Anschluss* [1-11] Plug it-Kabel* [1-12] Longlife-Staubbeutel

• nicht bei allen Varianten im Lieferumfang Die angegebenen Abbildungen befinden sich am Anfang der Betriebsanleitung. 6 Inbetriebnahme

6.1 Ein-/Ausschalten

Der Schalter [1-1] dient als Ein-/Ausschalter (I = EIN, 0 = AUS). Wenn der Akkupack leer ist, bei Strom ausfall oder wenn der Netzstecker gezo gen wird, den Ein-/Ausschalter sofort in die Aus-Position bringen. Dies verhindert einen unkontrollierten Wiederanlauf.

► Akkupack einsetzen [2a] ► Akkupack abnehmen [2b] Kapazitätsanzeige Durch Drücken der grünen Taste an der Kapa zitätsanzeige[1-3] wird der Ladezustand des Akkupacks angezeigt: 70–100% 40–70% 15–40% < 15% Empfehlung: Akkupack vor weiterer Verwendung laden.

WARNUNG Unzulässige Spannung oder Frequenz! Unfallgefahr ► Die Netzspannung und die Frequenz der Stromquelle müssen mit den Angaben auf dem Typenschild übereinstimmen. ► In Nordamerika dürfen nur Festool-Ma schinen mit der Spannungsangabe 120 V/60 Hz eingesetzt werden. Der Netzadapter (teilweise Zubehör) ermöglicht den Gebrauch des Akkuschleifers als Netz schleifer, so dass die Stromversorgung variabel gewährleistet ist. Die Nutzung der Ein-/ Ausschaltautomatik des Absaugmobils ist in Verbindung mit dem Netzadapter möglich. Bei älteren Absaugmobilen wird die Ein-/ Ausschaltautomatik aufgrund geringer Leistungsaufnahme gegebenenfalls erst unter Last und noch nicht im Leerlauf ak tiviert. ► Netzadapter einsetzen [3a] ► Netzadapter mit plug it-Kabel verbin den [3b] ► Netzadapter lösen [3c] ► Netzadapter von plug it-Kabel lösen [3d] 7 Einstellungen WARNUNG Verletzungsgefahr ► Vor allen Arbeiten am Elektrowerkzeug den Akkupack vom Elektrowerkzeug ab nehmen.

Sanftanlauf Der elektronisch geregelte Sanftanlauf sorgt für ruckfreien Anlauf des Elektrowerkzeugs. Temperatursicherung Um ein Überhitzen des Motors zu vermeiden, wird bei zu hoher Motortemperatur die Leis tungsaufnahme begrenzt (z.B. bei zu hohem Druck während des Arbeitens). Steigt die Tem peratur weiter, schaltet das Elektrowerkzeug ab. Erst nach Abkühlung des Motors ist ein er neutes Einschalten möglich. Konstante Drehzahl Die vorgewählte Motordrehzahl wird elektro nisch konstant gehalten. Dadurch wird bei be Deutsch 9stimmungsgemäßer Anwendung (angemessene Anpresskraft) eine gleichbleibende Schleifge schwindigkeit erreicht. Drehzahl einstellen Die Drehzahl lässt sich mit dem Stellrad [1-6] zwischen 6000 und 10000 min

einstellen. Für Schleifarbeiten empfehlen wir folgende Einstellungen des Stellrades [1-6]: Schleifarbeiten Stellrad-Stu

– Schleifen mit max. Abrieb – Abschleifen alter Farbe – Schleifen von Holz und Furnier vor der Lackierung – Lackzwischenschliff auf Flächen

– Schleifen von dünn aufgetragenem Vorlack – Schleifen von Holz mit Schleif- Vlies – Kantenbrechen an Holzteilen – Glätten von grundierten Holzflä chen

– Schleifen von Vollholz- und Fur nierkanten – Schleifen im Falz von Fenstern und Türen – Lackzwischenschliff an Kanten – Anschleifen von Naturholzfenstern mit Schlief-Vlies – Glätten der Holzoberfläche vor dem Beizen mit Schleif-Vlies – Abreiben oder Abheben der über flüssigen Kalkpaste mit Schleif- Vlies

– Lackzwischenschliff auf gebeizten Flächen – Säubern von Naturholz-Fenster fälzen mit Schleif-Vlies

– Schleifen von gebeizten Kanten – Schleifen von thermoplastischen Kunststoffen

7.2 Schleifteller wechseln [4a]

Ein optimales Arbeitsergebnis ist nur mit Originalzubehör und Verbrauchsmaterial zu erreichen. Wird nicht Originalzubehör oder Verbrauchsmaterial eingebaut, erlischt der Ga rantieanspruch. Warnung! Keine bauliche Veränderung im geöffneten Innenraum der Maschine vornehmen, wenn der Schleifteller abmontiert ist. Vier Schrauben öffnen. Schleifteller nach unten abnehmen. Neuen Schleifteller anbringen. Mit vier Schrauben handfest (2,5 Nm) anzie hen. Härtegrad des Schleiftellers Abgestimmt auf die zu bearbeitende Oberfläche kann die Maschine mit unterschiedlich harten Schleiftellern ausgerüstet werden. Weich: Universell für Grob- und Feinschliff, für ebene und gewölbte Flächen. Superweich: Feinschliff an Formteilen, Wöl bungen, Radien. Nicht an Kanten einsetzen!

7.3 Schleif-Zubehör mit StickFix

befestigen [4b] Auf dem StickFix Schleifteller lassen sich die dazu passenden StickFix Schleifpapiere und StickFix Schleifvliese schnell und einfach be festigen. ► Selbsthaftendes Schleif-Zubehör auf den Schleifteller aufdrücken. Bei nachlassender Haftung der Stickfix- Belages können sich die Schleifteller-Zu behöre - insbesondere im nicht aufgesetzten Betrieb - vom Schleifteller lösen und zu Ver letzungen führen. Schleifteller wechseln!

WARNUNG Gesundheitsgefährdung durch Stäube ► Nie ohne Absaugung arbeiten. ► Nationale Bestimmungen beachten. Eigenabsaugung mit Longlife-Staubbeutel Die Schleifer sind serienmäßig mit einer Eigen absaugung ausgestattet. Der Schleifstaub wird durch Absaugöffnungen im Schleifteller abge saugt und im Staubbeutel aufgefangen. Montage des Staubbeutels [5] Staubbeutel bis zum Einrasten an der Ma schine anschließen. Bei nachlassender Absaugleistung, Staubbeutel leeren. Staubbeutel an Betätigungselementen zu sammendrücken. Deutsch 10Staubbeutel nach hinten abnehmen. Klappe am Staubbeutel öffnen. Staubbeutel ausleeren und Abfall entsorgen. Absaugung mit Festool Absaugmobil Um bei längeren Schleifarbeiten ein häufiges Entleeren des Staubbeutels zu vermeiden, kann an den Absaugstutzen [1-5] ein Festool Ab saugmobil mit einem Absaugschlauchdurch messer von 27 mm angeschlossen werden. Die Anlaufautomatik schaltet das Absaug mobil automatisch mit dem Einschalten des Schwingschleifers an. Die Anlaufauto matik funktioniert nur in Verbindung mit dem Netzadapter. Wird das Elektrowerkzeug im Akkubetrieb mit einem Absaugmobil genutzt, verrin gert sich die Akkulaufzeit. Die Reduzie rung der Absaugleistung verringert diesen Effekt. Bei hoher Absaugleistung kann das Füh rungsverhalten des Elektrowerkzeugs ver schlechtern. Die Reduzierung der Absaug leistung verringert diesen Effekt. Empfehlung: Antistatik-Saugschlauch verwen den! Dadurch kann die elektrische Aufladung reduziert werden.

7.5 Kantenschutz (Protector)

[6] Der Kantenschutz [1-8] verhindert, dass der Schleifteller mit seiner Umfangseite eine Flä che berührt (z.B. beim Schleifen entlang einer Wand oder eines Fensters), und dadurch ein Rückschlag der Maschine bzw. eine Beschädi gung erfolgt. Den Kantenschutz in die Nut der Maschine schieben. Die beiden Enden des Kantenschutzes rechts und links einrasten. Die beiden Enden des Kantenschutzes lösen. Den Kantenschutz nach vorne abziehen. 8 Arbeiten mit der Maschine WARNUNG Verletzungsgefahr ► Werkstück so befestigen, dass es sich beim Bearbeiten nicht bewegen kann. Folgende Hinweise beachten: – Überlasten Sie die Maschine nicht, indem Sie diese zu stark andrücken! Sie erreichen das beste Schleifergebnis, wenn Sie mit mäßig starkem Anpressdruck arbeiten. Die Schleifleistung und -qualität hängen im Wesentlichen von der Wahl des richtigen Schleifmittels ab. – Halten Sie die Maschine für eine sichere Führung mit einer Hand am Hand griff [1-9].

Maschine schaltet ab und piept: ► Maschine ausschalten. Akkupack ist leer. ► Akkupack wechseln. Maschine schaltet ab und piept nicht: Maschine ist überhitzt oder wurde überlastet. ► Maschine für 30 Sekunden ausschalten. ► Maschine weniger belasten. Wenn die Maschinenendrehzahl danach nicht erreicht wird, Maschine abkühlen lassen. 9 Wartung und Pflege WARNUNG Verletzungsgefahr, Stromschlag ► Vor allen Wartungs- und Pflegearbeiten stets den Akkupack von dem Elektro werkzeug abnehmen. ► Alle Wartungs- und Reparaturarbeiten, die ein Öffnen des Motorgehäuses erfordern, dürfen nur von einer autorisierten Kunden dienstwerkstatt durchgeführt werden. Kundendienst und Reparatur nur durch Hersteller oder durch Ser vicewerkstätten. Nächstgelegene Adresse unter: www.festool.de/ service Nur original Festool Ersatzteile ver wenden! Bestell-Nr. unter: www.festool.de/service EKAT

Zur Sicherung der Luftzirkulation müssen die Kühlluftöffnungen im Motorgehäuse stets frei und sauber gehalten werden. Bei Leistungsnachlass oder erhöhten Vibratio nen Kühlluftöffnungen ausblasen und säubern. ► Die Anschlusskontakte am Elektro werkzeug, Ladegerät und Akkupack sauber halten. Für Wartung, Pflege, Entsorgung und Transport des Akkupacks, dem Akkupack beiliegende Hinweise beachten! Deutsch 1110 Zubehör Verwenden Sie nur original Schleifteller von Festool. Durch die Verwendung von minderwer tigen Schleif- und Poliertellern kann es zu er heblichen Unwuchten kommen, die die Qualität der Arbeitsergebnisse verschlechtern und den Verschleiß des Elektrowerkzeugs erhöhen. Die Bestellnummern für Zubehör und Werkzeu ge finden Sie in Ihrem Festool Katalog oder im Internet unter „www.festool.com“. 11 Umwelt Gerät nicht in den Hausmüll werfen! Geräte, Zubehör und Verpackungen ei ner umweltgerechten Wiederverwertung zuführen. Geltende nationale Vorschriften be achten. Nur EU: Gemäß Europäischer Richtlinie über Elektro- und Elektronik-Altgeräte und Umset zung in nationales Recht, müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und ei ner umweltgerechten Wiederverwertung zuge führt werden. Informationen zur REACh: www.festool.com/ reach 12 Allgemeine Hinweise

12.1 Informationen zum Datenschutz

Das Elektrowerkzeug enthält einen Chip zur automatischen Speicherung von Maschinen- und Betriebsdaten. Die gespeicherten Daten enthalten keinen direkten Personenbezug. Die Daten können mit speziellen Geräten kon taktlos ausgelesen werden, und werden von Festool ausschließlich zur Fehlerdiagnose, Re paratur- und Garantieabwicklung sowie zur Qualitätsverbesserung bzw. Weiterentwicklung des Elektrowerkzeugs verwendet. Eine darüber hinausgehende Nutzung der Daten – ohne aus drückliche Einwilligung des Kunden – erfolgt nicht.

Die Wortmarke Bluetooth

und die Logos sind eingetragene Marken von Bluetooth SIG, Inc. und werden von der TTS Tooltechnic Sys tems AG & Co. KG und somit von Festool unter Lizenz verwendet. Deutsch 12Contents 1 Symbols.....................................................13 2 Safety warnings.........................................13 3 Intended use
