Producttype	Accukettingzaag (kettingzaag)
Merk	Metabo
Model	MS 3618 LTX BL 40
Lengte van het geleidingsblad	36 cm
Inhoud olietank	Ongeveer 250 ml (gebruiksduur 20-40 min)
Gewicht (zonder accu)	5,5 kg (ongeveer)
Voeding	Accu Li-Ion 36 V (40 V max) – CAS Metabo-systeem
Onbelaste ketting snelheid	Tot 15 m/s (schatting)
Hoofdfuncties	Doorzagen, vellen, ont takken
Veiligheid	Geïntegreerde kettingrem, veiligheidsschakelaar, handbeschermer, klauwstop
Smering	Automatisch, aanbevolen Metabo kettingolie
Kettingonderhoud	Aanslijpen aanbevolen door professional; vervangen als dieptanden < 5 mm
Reiniging	Reinig de ventilatiesleuven met een penseel of perslucht
Reserveonderdelen (ketting)	Ref. 628439000
Reserveonderdelen (geleidingsblad)	Ref. 628437000
Compatibele accu's	5,5 Ah LiHD (625368000), 5,2 Ah Li-Ion (625028000), etc.
Compatibele laders	ASC145DUO, ASC55
Repareerbaarheid	Overlaten aan een elektricien; neem contact op met Metabo
Opslag	Accu verwijderen, beschermkap plaatsen, droge en veilige plaats
Bedrijfstemperatuur	-20 °C tot 50 °C

Veelgestelde vragen - MS 3618 LTX BL 40 METABO

Hoe span ik de ketting van de kettingzaag?

Om de ketting te spannen, draai eerst de moeren (17) los en verwijder het tandwielhuis (16). Draai de spanschroef (22) met de klok mee totdat de ketting geen speling meer heeft aan de onderkant van het geleidingsblad. Til tijdens het draaien de voorkant van het geleidingsblad op. Controleer of de ketting 3 tot 4 mm kan worden opgetild in het midden van het blad. Draai vervolgens de moeren vast.

Welke olie moet ik gebruiken voor de smering van de ketting?

Gebruik uitsluitend Metabo kettingolie (ref. 628441000 voor biologische olie). Gebruik nooit afgewerkte olie of standaard motorolie. De transparante olietank maakt het mogelijk het oliepeil te controleren.

Wat moet ik doen als de ketting niet voldoende wordt gesmeerd?

Controleer het oliepeil in de tank. Als de tank vol is maar de smering onvoldoende, kan het oliekanaal (24) of de oliespleet van het geleidingsblad (28) verstopt zijn. Reinig ze zorgvuldig.

Hoe gebruik ik de kettingrem correct?

De kettingrem wordt geactiveerd door de handbeschermer (6) naar voren te duwen. Hij stopt de ketting in minder dan 0,2 seconden. Test de rem voor elk gebruik door de handbeschermer in te duwen en de trekker los te laten. Als de remtijd toeneemt, laat de machine dan repareren.

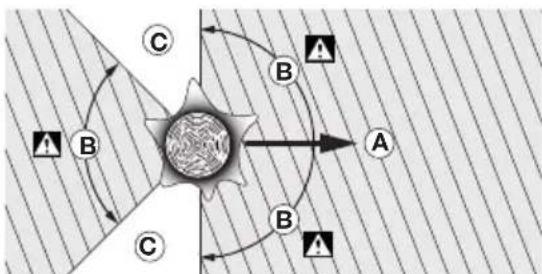

Welke veiligheidsmaatregelen moet ik nemen bij het vellen van een boom?

Maak voor het vellen een vluchtweg schuin tegenover de valrichting vrij. Maak een valsnede (diepte 1/3 van de diameter) en een valsnee op minimaal 50 cm daarboven, met een scharnier van 50 mm. Wanneer de boom begint te vallen, haal de zaag weg en verlaat het gebied.

Wanneer moet ik de ketting vervangen?

Vervang de ketting als de lengte van de dieptanden kleiner is dan 5 mm, de afstand tussen drijflinks en klinknagels te groot is, of de snijsnelheid laag blijft zelfs na slijpen. Gebruik de Metabo vervangingsketting ref. 628439000.

Welke accutypes zijn compatibel met dit model?

Dit model gebruikt Metabo CAS (Cordless Alliance System) accu's van 36 V (nominaal). Voorbeelden: LiHD 5,5 Ah (625368000) of Li-Ion 5,2 Ah (625028000). Gebruik alleen originele Metabo accu's.

Hoe maak ik de kettingzaag schoon na gebruik?

Verwijder eerst de accu. Reinig de ventilatiesleuven met een penseel of perslucht. Voor een interne reiniging na intensief gebruik, neem contact op met de klantenservice. Reinig ook de groef van het geleidingsblad en de oliepoorten.

Hoe vervoer ik de kettingzaag veilig?

Verwijder de accu en plaats de beschermkap (1) op het geleidingsblad. Houd de machine bij de voorste handgreep, met de ketting weg van het lichaam. Raak de veiligheidsschakelaar niet aan tijdens het vervoer.

Waar kan ik reserveonderdelen vinden of mijn Metabo kettingzaag laten repareren?

Reserveonderdelen (ketting, geleidingsblad, accu's) zijn verkrijgbaar bij Metabo dealers of op www.metabo.com. Voor reparaties kunt u contact opnemen met een Metabo vertegenwoordiger. Reparaties moeten worden uitgevoerd door een gekwalificeerde elektricien.

GEBRUIKSAANWIJZING MS 3618 LTX BL 40 METABO

nl Oorspronkelijke gebruiksaanwijzing 30

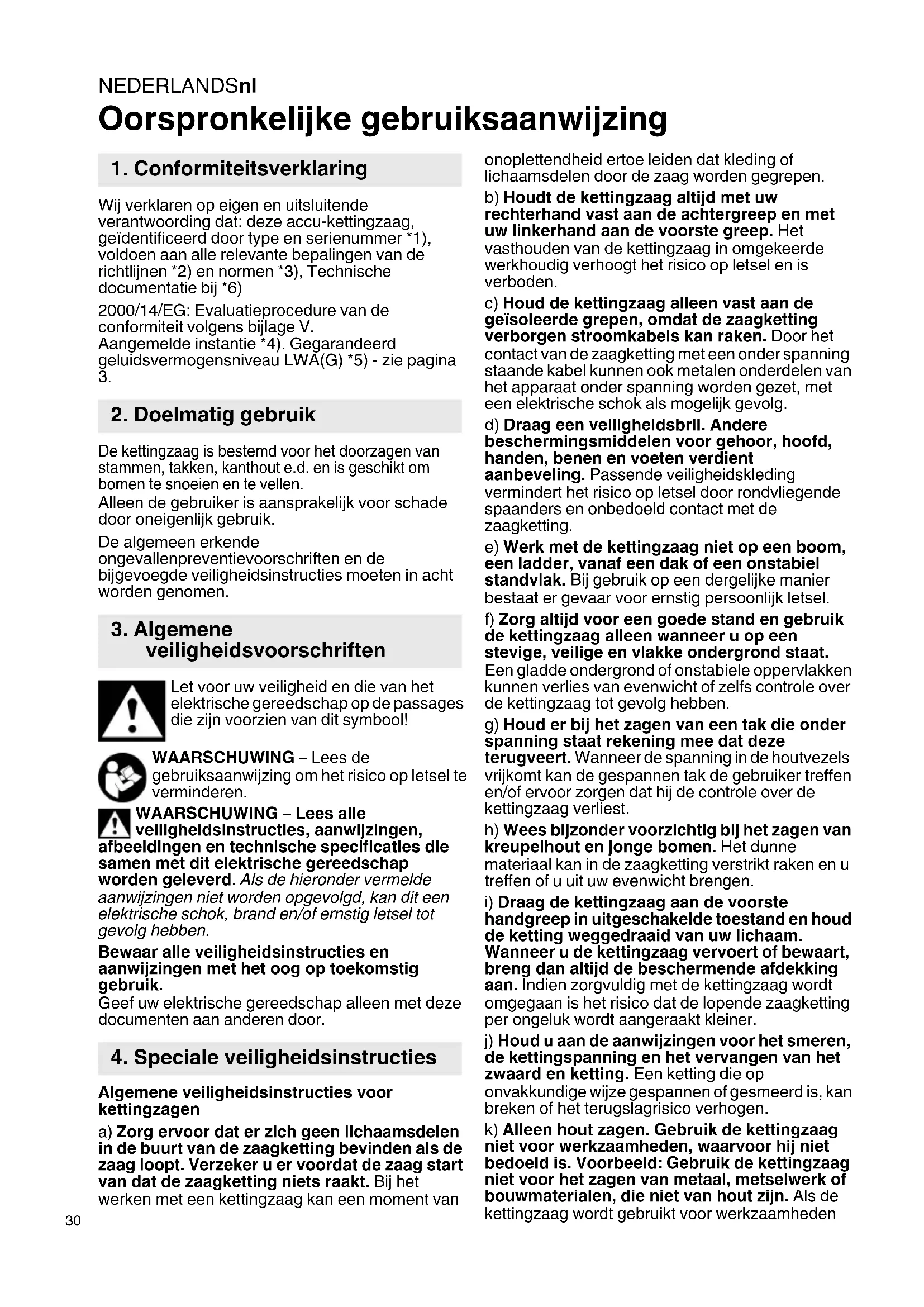

Oorspronkelijke gebruiksaanwijzing

1. Conformiteitsverklaring

Wij verklaren op eigena en uitsluitende verantwoording dat: deze accu-kettingzaag, geidentificiererd door type en serienummer *1), voldoen aan alle relevante bepalingen van de richtlijnen *2) en normen *3), Technische documentatie bij *6)

2000/14/EG: Evaluatieprocedure van de conformiteit volgens bijlage V.

Aangemelde instantie *4).Gegarandeerd geluidsvermogensniveau LwA(G) *5)- zie pagina 3.

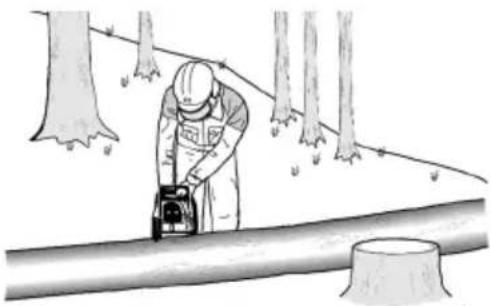

De kettingzaag is bestemd voor het doorzagen van stammen, takken, kanthout e.d. en is geschikt om bomen te Snoeien en te vellen.

Alleen de gebruiker is aansprakelijk voor schade door oneigenlijk gebruik.

De algemeen erkende ongevallenpreventievoorschriften en de bijgevoegde veiligheidsinstructies要去en in acht worden genomen.

3. Algemene veiligheidsvoorschriften

Let voor uw veiligheid en die van het elektrische gereedschap op de passages die zichen voorzien van dit symbool!

gebruiksaanwijzing om het risico op letsel te verminderen.

WAARSCHUWING - Lees alle veiligheidsinstructies, aanwijzingen, afbeeldingen en technische specificities die samen met dit elektrische gereedschap worden geleverd. Als de hieronder vermelde aanwijzingen nicht worden opgevolgd, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsinstructies en aanwijzingen met het oog op toekomstig gebruik.

Geef uw elektrische gereedschap alleen met deze documenten aan andereen door.

4. Speciale veiligheidsinstructies

Algemene veiligheidsinstructies voor hettingzagen

a) Zorg ervoor dat er zich geen lichaamsdelen in de buurt van de zaagketting bevinden als de zaag loopt. Verzeker u er voordat de zaag start van dat de zaagketting niets raakt. Bij het werkken met een kettingzaag kan een moment van

onoplettendheid ertoe leiden dat kleding of lichaamsdelen door de zaag worden gegren.
b) Houdt de kettingzaag altijd met uw rechterhand vast aan de achtergreep en met uw linkerhand aan de voorste greep. Het vasthouden van de kettingzaag in omgekeerde werkhoudig verhoegt het risico op letsel en is verboden.
c) Houd de kettingzaag alleen vast aan de geisoleerde grepen, bzw. de zaagketting verborgen stroomkabels kan raken. Door het contact van de zaagketting met een onder spanning staande kabel hunn ook metalen onderdelen van het apparaat onder spanning worden gezet, met een elektrische schok als möglichk gevolg.
d) Draag een veiligheidsbril. Andere beschermingsmiddelen voor gehoor, hoofd, handen, benen en voeten verdient aanbeveling. Passende veiligheidskleding verminder het risico op letsel door rondvliegende spaanders en onbedoeld contact met de zaagketting.
e) Werk met de kettingzaag Niet op een boom, een ladder, vanaf een dak of een onstabel standvlak. Bij gebruik op een dergelijkme manier bestaat er gevaar voor ernstig persoonlijk letsel.
f) Zorg alsijd voor een goede stand en gebruik de kettingzaag alleen wanner u op een stevige, veilige en vlakke ondergrond staat.
Een gladde ondergrond of onstabile oppervlakken\ kunnen verlies van evenwicht of zelfs controle over\ de kettingzaag tot gevolg hebben.
g) Houd er bij het zagen van een tak die onder spanning staat rekening mee dat deze terugveert. Wanner de spanning in de houtvezels vrijkomt kan de gespannen tak de gebruiker treffen en/of ervoor zorgen dat hij de controle over de kettingzaag verliest.
h) Wees bijzonder voorzichtig bij het zagen van kreupelhout enjonge bomen. Het dunne materiaal kan in de zaagketting verstrikt raken en u treffen of uuit uw evenwicht brengen.
i) Draag de kettingzaag aan de voorste handgreep in uitgeschakelde toestand en houd de ketting weggedraaid van uw lichaam. Wanner u de kettingzaag vervoert of bewaart, breng dan altijd de beschermende afdekking aan. Indien zorgvuldig met de kettingzaag worden omgeaan is het risico dat de lopende zaagketting per ongeluk worden aangeraakt kleiner.
j) Houd u aan de aanwijzingen voor het smeren, de kettingspanning en het verrangen van het zwaard en ketting. Een ketting die op onvakkundige wijze gespannen of gesmeerd is, kan breken of het terugslagrisico verhogen.
k) Alleen hout zagen. Gebruik de kettingzaag Niet voor werkzaamheden, waaroor hij nicht bedoeld is. Voorbeeld: Gebruik de kettingzaag Niet voor het zagen van metaal, metselwerk of bouwmaterialen, die Niet van hout zijn. Als de kettingzaag worden gebruikt voor werkzaamheden

haaroor hij Niet bestemd is, kan dit tot gevaarlijke situatuies leiden.

l) Probeer geen boom te vellen, zolang u geen duidelijk beeld heeft van de risico's en hoe u ze kunt vermijden. De gebruiker of anderen können ernstig letsel oplopen door een vallendeBoom.
m) Neem als u de kettingzaag bevrijdt van materiaalophopingen, als u hem opslaat of onderhoudswerkzaamhedenuitvoert, alle aanwijzingen in acht. Verzeker u ervan dat de schakelaar isuitgeschakeld en de accu is verwijderd. Een onverwachtene inschakeling van de kettingzaag tijdens het verwijderen van opgehoopt materiaal of tijdens onderhoudswerkzaamheden kan ernstig letsel tot gevolg hebben.

De orzaken van een terugslag en hoe deze te voorkomen

Er kan zich een terugslag voordoen wanner de punt van het zwaard een voorwerp raakt of wanner het hout buigt en de zaagketting in de zaagsnede vast komt te zitten.

Wordt de punt van het zwaard geraakt, dan kan dit in veel gezallen tot een onverwachtteaar achteren gerichte reactie leiden, waar bij het geleideblad aan boven worden geslagen, in de richting van de gebruiker.

Komt de zaagketting aan de bovenkant van het zwaard klem te zitten, dan kan het zwaard snel in de richting van de gebruiker terugslaan.

Het gevolg van al deze reacties kan zijn dat u de controle over de zaag verliest en eventuele zwaar letsel oploopt. Vertrouv Nietuitsuitend op de veiligheidsnrichtingen die in de kettingzaag zich ingebouwd. Als gebruiker van een kettingzaag dient u verschillende maatregelen te nemen om ongevallen- en letselvrij te werkken.

Een terugslag is het gevolg van een verkeerd gebruik van de kettingzaag. Dit kan worden verhinderd door passende veiligheidsmaatregelen te nemen, zoals hieronder beschreiben:

a) Houd de zaag met beiden handen vast, waar bij duimen en vingers zich om de handgrepen van de kettingzaag sluiten. Breng uw lichaam en armen in zo'n positie dat u de kracht van de terugslag kurz weerstaan.
Wanner de juiste voorzorgsmaatregelen worden genomen, kan de gebruiker de terugslagkrachten beheersen. De kettingzaag nooit loslaten.
b) Neem geen ongewone lichaamshouding aan en zaag Niet boven schouderhoogte. Op deze manier worden voorkomen dat de punt van het blad per ongeluk worden geraakt, waardoor de kettingzaag in onverwachtete situatuies better onder controle kan worden gezogen.
c) Gebruik alkijd door de fabrikant voorgeschreiben reservezwaarden en zaagkettingen. Verkeerde reservebladen en zaagkettingen können een terugslag en/of het breken van de ketting tot gevolg hebben.
d) Houd u aan de aanwijzingen van de fabrikant voor het slijpen en het onderhoud van de zaagketting. Door te lage dieptebegrenzers worden de neiging tot terugslag verhoogd.

Overige veiligheidsinstructies:

Trekken

Wanner de kettingzaag nicht met de klauwaanslag gegen het te zagen hout worden geplaatst en - bij het zagen aan de onderzijde van het zwaard - het zwaard klem komt te zitten

of wanner men met de zaagketting een hard voorworp in het hout raakt, kan de kettingzaag maar voren worden getrokken. Daarom dient de machine zo möglichk met de klauwaanslag gegen het hout te worden aangezet.

Opgelet! Bij het werkken met de machine bestaat het risico van letsel.

WAARSCHUWING - Algemeen gevaar!

De gebruiksaanwijzing lezen.

Draag een veiligheidsbril.

Draag gehoorbescherming.

Niet aan regen blootstellen.

De kettingzaag alkijd met beiden handen gebruiken.

De kettingzaag alkijd met beiden handen gebruiken.

Pas op voor de terugslag van de kettingzaag en voorkom contact met de punt van het zwaard. Neem de veiligheidsinstrumenties voor

de terugslag en maatregelen om deze te voorkomen in acht.

Pas op voor de terugslag van de kettingzaag en voorkom contact met de punt van het zwaard. Neem de veiligheidsinstrumenties voor

de terugslag en maatregelen om deze te voorkomen in acht.

Pas op voor de terugslag van de kettingzaag en voorkom contact met de punt van het zwaard. Neem de veiligheidsinstrumenties voor

de terugslag en maatregelen om deze te voorkomen in acht.

k accompanies met bezelfdet. teit.

Gebruik accompanies die hetzelfde laadniveau hebben.

Bij regenweer mag de hettingzaag Niet worden gebruikt. De machine bij regenweer Niet buiten lately liggen!

NEDERLANDSnl

Bij het werk den met de kettingzaag
werkhandsschoenen, geschikte schoenen, been-oog- en gehoorbescherming dragen.

Bij werkzaamheden waar bij rekening dient te worden gezolden met hoofdletsel een veiligheidshelm, bij het vellen van bomen en het snoeien van takken daarnaast nog gezichtsbescherming dragen.

Let op een juist gespannen zaagketting. Een slappe zaagketting kan eraf springen en ernstig of zichs dodelijk letsel veroorzaken.

Om het onbedoeld starten te voorkomen: Alvorens de kettingspanning te controleren en na te spannen, de ketting te verrangen, storingen op te heffen of van arbeidsplaats te veranderen, de.Accupacks verwijderen!

Haal de.Accupacksuit de machine voordat instel-, ombouw-, onderhouds- of reinigingswerkzaamheden uitgevoerd worden.

Uit defecte Li-ion-accupacks kan een Licht zure, brandbare vloeistof lekken!

Wanner accuvloeistof eruit lekt en met de huid in aanraking komt, onmiddelijk onder stromend water afspoelen. Wanner er

accuvloeistof in uw ogen terecht komt, wasdez dan uit met schoon water en Zoek onmiddelijk een arts op voor behandeling!

Bij een defecte machine moet u het accupack UIT de machine halen.

Op de verzending van Li-ion.Accupacks is het voorschrift voor het transport van gevaarlijke stoffen (UN 3480 en UN 3481) van toepassing. Voor het versturen van Li-ion accupacks moet u informatie inwinnen omtrent de actuel geldende voorschriften. Vraag eventueel ook informatie op bij uw transportbedrijf. Gecertificierde verpakking is bij Metabo verkrijgbaar.

Verstuur.Accupacks alleen als de behuizing onbeschadigd is en er geen vloeistof uit lekt. Voor het verzenden haalt u het accupack uit de machine. De contacten gegen kortsluiting beschermen (bijv. met tape isoleren).

De stofbelasting verminderen:

WAARSCHUWING - Sommige stofdeeltjes die worden geproduedd bij het schuren,

zagen, slijpen, boren en anderer werk bevatten chemicalien waarvanbekend is dat ze kanker, geboorteafwijkingen of andere reproductieve schade+kunnenveroorzaken.Enkele voorbeelden van deze chemicalien+zijn:

• lood van loodhoudende verf,

• mineraalstof van bakstenen, cement en andere metselwerkmaterialen, en

• arseen en chroom uit chemisch behandeld hout. Het risico dat u hierbij loopt varieert, afhankelijk van hoe vaak u met dit soort werk bezig bent. Om deblootstelling aan deze chemicalien te verminderen: Werk in een goed geventileerde ruimte en werk met goedgekeurde personlijkke

beschermingsmiddelen zoals stofmaskers die special aan zijn ontwikkeld voor het filteren van microscopische deeltjes.

Dit geldt ook voor stof van andere materialen, zoals sommige houtsoorten (zoals eiken- of beukenstof), metalen, asbest. Andere bekende ziektes zijn bijvoorbeeld allergische reacties, aandoeningen van de luchtwegen. Laat geen stof in uw lichaam komen.

Neem de richtlijnen en nationale voorschriften in acht die van toepassing zijn op uw materiaal, personeel, toepassing en locatie (bijv. arbeidsveiligheidsbepalingen, afvoer).

Verzamel de ontstane deeltjes op deplaats waar ze ontstaan en voorkom dat ze neerslaan in de omgeving.

Gebruik geschikte toebehoren voor speciale werkzaamheden. Daardoor komen slechts weinig deeltjes ongecontroleerd in de omgeving terecht.

Gebruik een geschikte stofafzuiig.

Verminder de stofbelasting door:

• de vrijkomende deeltjes en de afvoerluchtstroom van de machine Niet op de gebruiker zich of omstanders of op neergeslagen stof te richten,
• een afzuginstallatie en/of een luchtfilter te gebruiken,
• de werkplek goed te ventileren en schoon te honden door te stofzuigen. Vegen of blazen wervelt het stof op.
• Zuig of was de beschermende kleding. Nietuitblazen, uitslaan ofuitborstelen.

5. Overzicht

Zie pagina 2.
1 Zaagkettingbescherming
2 Zwaard (zaagblad)
3 Sluitkap (kettingsmeerolie)
4 Doorzichtig oliereservoir
5 Klauwaanslag
6 Handbescherming
7 Beugelhandgreep
8 Knop voor de ontgrendeling van het.Accupack
9 Toets voor deindicatie van de capacititeit
10 Capaciteits- en signaalindicatie
11 Accupacks*
12 Veiligheidsschakelaar (tegen onbedoeld starten) Opmerking: Hij bevindt zich buiten het grijbereik van de hand, herkenbaar door de verhoging in het greepbereik)
13 Drukschakelaar
14 Schakelhandgreep (grijpbereik)
15 Zaagstang (voor het nauwkeurigRCTen)
16 Afdekking van het kettingwiel
17 Moeren (raken nicht verloren)

18 Combisleutel
19 Smeergat
20 Kettingwiel
21 Kettingspanstift
22 Spanschroef (kettingspanning)
23 Schroefbout
24 Oliekanaal
25 Zaagketting
26 Langwerpig gat van het zwaard
27 Opening
28 Olie-inlaatopening van het zwaard

• afhankelijk van de uitvoering / Niet in de leveringsomvang inbegrepen

6. Ingebruikneming

6.1 Zwaard en zaagketting aanbrengen, kettingspanning instellen

Zie afbeelding, pagina 3.

verwijdenen. Ongewenst starten kan ernstig

letsel veroorzaken. De motor moet stilstaan.

Draag veiligheidshandschoenen.

1. De Niet te verliezen moeren (17) losdraaien en de afdekking van het kettingwiel (16) verwijderen.
2. De spanschroef (22) tot de aanslag gegen de wijzers van de klok in draaien en daardoor de kettingspanstift (21) in de linkereindstand brengen.
3. De zaagketting (25) op het zwaard (2)plaatsen: Zie pagina 3, afb. A:

De snijranden van de zaagkettingmessen (b)要去en in de draairichting wijzen. Symbool op het gereedschap in ache nemen.

Zie pagina 3, afb. B:

Het zwaard (2) met het voorste einde waar boven houden en de zaagketting (25) zo plaatsen dat de tanden (a) van het neustandwiel van het zwaard in de kettingschakels vrijpen en de aandrijfschakels van de ketting in de groef van het zwaard zitten.

1. Vervolgens de zaagketting (25) om het kettingwiel (20) leggen en het zwaard met het langwerpig gat (26) zo op de beiden schroefbouteen (23)plaatsen dat de kettingspanstift (21) in het boorgat (27) van het zwaard grijpt.
2. De afdekking van het kettingwiel (16) wee terugplaatsen (eerst de achechterkant erop plaatsen, dan volledig erop plaatsen) en de moeren (17) erop draaien, maar nog nicht helemaal aanhalen.
3. De spansschroef (22) met de klok mee draaien, totdat de zaagketting aan de onderkant van het zwaard Nieteer Doorhangt. Hierbij het voorste uiteinde van het zwaard jets optillen.
4. Zie pagina 3, afb. C: De zaagketting is juist gespannen, als ze gegen het zwaard ligt en in de midden van het zwaard 3 à 4 mm van de bovenkant van het zwaard kan worden

opgetild, Lichtjes met de hand kan worden verschoven, zonder klem te raken.

1. Na het spannen van de zaagketting het voorste uiteinde van het zwaard optillen en de moeren (17) stevig vastdraaien.

6.2 Kettingsmeerolie

De kettingzaag worden vanuit de fabriek zonder olievulling geleverd. Voor de inwerkingstelling van de machine dient het oliereservoir met kettingsmeerolie te worden bevuld.

Alleen originele Metabo kettingsmeerolie gebruiken. In geen geval oude olie gebruiken!

Voor het vullen met olie de sluitkap (3) eraf draaien. Let er bij het vullen van de olie op dat er geen vuil in het oliereservoir komt. Het oliepeil kan aan het doorzlichtige oliereservoir (4) worden afgelezen.

Met een vulling van het oliereservoir kan men, afhankelijk van de buitentemperatuur, 20 tot 40 minutes lang met het gereedschap werken.

De neue zaagketting voor het zagen 2-3 minutes latenten inlopen.

Na de inlooptijd de kettingspanning (zoals aangegeven in hoofdstuk 6.1) controlleren en

zo nodig de zaagketting naspannen.

6.4 Kettingsmering controleren

Nooit werken zonder kettingsmering! Tijdig bijvullen.

Bij een droge, lopende zaagketting worden het zwaard en de zaagketting in korteijd onbruikbaar. Daarom voor het begin van de werkzaamheden algtd het oliepeil in het oliereservoir controleren.

Om de kettingsmering te controleren houdt men de kettingzaag met het zwaard (bij een omlopende zaagketting) - op een veilige afstand van ongeveer 20~cm - boven een lichte ondergrond (bijv. eenuitgespreide krant). Wanner zich op de lichte ondergrond een oliespoor aftekent dat metterijd duidelijker worden, werkdt de kettingsmering correct.

6.5 Kettingrem

De ingebouwde kettingrem brengt de zaagketting binnen< 0,2 seconde tot stilstand, wanner...

• de handbescherming (6) met de hand ofijdens het werkken met de kettingzaag (als gevolg van een terugslag) met de handrug van de bediener in de voorste stand worden gebracht of wanner
• de kettingzaag door de drukschakelaar (13) los te soften uitgeschakeld worden.

Wanner de snelrem van de zaagketting door het aanraken van de handbescheming (6) worden geactiveerd, laat de motor van de kettingzaag dan Niet te lang lopen zolang de handbeschemming zich in deze stand bevindt. Machine uitschakelen. De handbeschemming waar in de oorspronkelijke stand brengen.

Controleer alvorens de kettingzaag in gebruik te nemen (door het aanraken van de

handbescherming (haar voren drukken) en het loslaten van de drukschakelaar), of de kettingrem

NEDERLANDSnl

correct functioneert. Laat de machine repareren wanner de afremtijd longer worden.

6.6 Accupack

Het accupack (11) voor gebruik opladen.

Laad het accupack bij vermogensverlies weeper op.

U vindt de instructies voor het opladen van het accupack in de gebruiksaanwijzing van de Metabolader.

Accupacks hebben een capaciteits- en signaalindicatie (10) (afhankelijk van de uitvoering):

• Druk op knop (9) waarna de laadtoestand worden aangegeven door de led-lampen.
• Wonneer een led-lampje knippert, is het accupack bijna leeg en moet waar worden opgeladen.

Accupack verwijdermen,plaatsen

Verwijdersen:

Knop voor de accupack-ontgrendeling (8) indrukken en accupack (11) verwijden.

Plaatsen:

Accupack (11) erop schuiven tot hij vast klikt.

7. Gebruik

7.1 Houd het gereedschap correct vast, In- en uitschakelen

De bedienende persondient bij het inschakelen van de kettingzaag een veilige houding te hebben en de machine goed vast te houden. Het zwaard mag hierbij geen voorwerp raken.

Inschakelen

Opmerking: De handbescherming (6)要去 het inschakelen in de basisstand staan, d.w.z. in de pijlichting (afb., paging 3) gegen de beugelhandgreep (7) gedrukt zich.

Opmerking: De kettingzaag is beveiligd gegen het per ongeluk inschakelen (veiligheidsschakelaar (12)).

Om in te schakelen:

1. Het gereedschap met de linkerhand aan de voorste beugelhandgreep (7) vasthouden.
2. Het gereedschap met de rechterhand aan de schakelhandgreep (14) vasthouden.
3. Omsluit de handgrepen met uw duimen en vingers. Zorg ervoor dat uw linkerhand de voorste beugelhandgreep (7) vasthoudt en uw duim hierbij onder de beugelhandgreep (7) zit.
4. Met de duim van de rechterhand de veiligheidsschakelaar (12) drukken.
5. Wanner de veiligheidsschakelaar (12) ingedrukt is, de drukschakelaar (13) drukken en
6. de veiligheidsschakelaar (12) loslaten.

Uitschakelen:

Voor het uitschakelen de drukschakelaar (13)

loslaten. (Hierbij gaat de veiligheidsschakelaar (12) terug in de blokkeerstand.)

7.2 Het werken met de kettingzaag

Voor het begin van de werkzaamheden dient als te worden ragegaan of de kettingzaag correct functioneert. Bijzonder belangrijkহ:

• juist gemonteerd zwaard
• juiste spanning van de zaagketting,
• Werking van de kettingsmering
• feilloos werken van de kettingrem.
• Niet werkken met een botte of versleten zaagketting.
• Alleen een onbeschadigd en compleet gereedschap in gebruik nemen.

De gebruiker van de kettingzaag dient voordat hij deze voor de eerste keer gebruikt te oefenen met het doorzagen van een stam op een zaagbok of iets dergelijks.

Stammen, takken e.d. doorzagen.

Probeer nooit een ingeklemde zaag vrij te makes terwijl de motor loopt. Gebruik houten wiggen om de zaagketting vrij te makes.

Kortere houtstukken voor het zagen vastklemmen.

De linkerarm dient bij het doorzagen bijna gestrekt te zich. Het gereedschap zo leiden dat zich geen lichaamsdelen buiten de voorgestelde lijn "X" - door het zwaard en in de verlenging hiervan - bevinden.

De kettingzaag met de klauwaanslag (5) gegen het hout plaatsen en dan verwolgens pas beginnen met zagen door de machine aan de beugelhandgreep (7)

vast te houden en de schakelhandgreep (14) omhoog te trekken.

Wanner eén snede nicht toereikend is om door het hout te komen,

• met een lichte druk op de beugelhandgreep (7)
  verder zagen; hierbij
• het gereedschap iotaar achteren trekken,
• de klauwaanslag (5) dieper aanzetten (de zaag hierbij nicht uit de zaagsnede halen) en
• het zagenbeeindigen door de schakelhandgreep omhoog te trekken.

De hettingzaag alleen bij een omlopende zaagketting uit het hout trekken.

Om op het moment van het „doorzagen“ de volledige controle te behouden, gegen het einde van de zaagsnede de aandrukkracht reduceren, zonder de vaste grep op de handgrepen van de kettingzaag te verminderen. Erop letten dat de zaagketting de grond Niet raakt. Na afronding van de zaagsnede het gereedschap uitschakelen, wachten tot de zaagketting stilstaat voordat u de kettingzaag weghaalt. De kettingzaag algtd uitschakelen voordat u van boom maarBoom wisselt.

Let er bij het doorzagen van het op de grond liggende hout op dat het zwaard Niet in contact komt met de grond, waarat de zaagketting anders snel bot worden.

Bij zaagwerkzaamheden op een helling altijd boven de boomstam gaan staan, zoals getoond in de afbeelding, komt de stam kan wegrollen.

Boomstam op lenghte zagen

Daarmee wordt bedoeld het in stukken snijden van de gevelde boom. Let erop dat u een stabiele houding heeft en dat uw lichaamsgewicht gelijkmatig over beiden voeten verdoeff is. De stam dient zo möglichk door eronder geplaatste takken, balken of wiggen te worden ondersteund. Volg de aanwijzingen bij „Het doorzagen van stammen, takken e.d."

Wanner de boomstam in zijn volledige lenghte gegelijkmatig op de ondersteuning ligt, worden zoals aangegeven van bovenaf gezaagd.

Ligt de boomstam met een uiteinde op de ondersteuning, zoals aangegeven, eerst 1/3 van de stamdiameter zagen vanaf de onderkant en cervolgens de rest van bovenaf, parallel aan de onderste zaagsnede.

Ligt de boomstam met beiden uiteinden op de ondersteuning, zoals aangegeven, eerst 1/3 van de stam diameter zagen vanaf de bovenkant en verwolgens 2/3 van onderaf, parallel aan de bovenste zaagsnede.

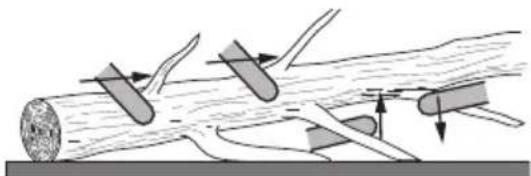

Bomen snoeien

Daarmee wordt bedoeld het afzagen van de takken van de gevelde boom. Bij het snoeien grotere maar

beneden gerichte takken, die deBoom ondersteunen, eerst laten zitten (totdat de stam in stukken is gezaagd). Kleinere takken volgens de afbeelding met een zaagsnede afzagen. Takken die onder spanning staan dienen van anderen naar boven te worden gezaagd, om te voorkomen dat de zaag vastgeklemd kommt te zitten.

Boom vellen

Wanner door twee ofmeer personen tegelijkertijd wordt gezaagd en gemeld, dan moet de afstand tussen de vellende personen minimaal tweemaal de hoogte van de te vellen boom zich. Bij het vellen van bomen moet erop worden gelet, dat andere personen geen gevaar lopen, er geen energieledingen worden getroffen en er geen materièle schade ontstaat. Wanner eenBoom met een elektricitetskabel in aanraking komt, dan moet het energiebedrijf direct worden geinformeerd.

Bij zaagwerkzaamheden op een helling moet de bediener van de kettingzaag zich boven de te vellen boom ophouden, waar dat de boom na het vellen waarschijnlijk bergaf zar rolden of glijden.

Voor het vellen moet een vluchtweg worden bepaald en indien nodig worden vrijgemaaakt. De vluchtweg moet vanaf de verwachtte vallijn schuin maarachten toe weglopen, die afbeelding.

A = velichting
B = gevarenzone
C = vluchtbereik

Voor het vellen dient rekening te worden gehonden met de natuurlijke neiging van de boom en de positie van grotere takken en de windrichting, om de valrichting van de boom te konnen beoordelen.

De boom dient te worden ontdaan van vuil, stenen, losse boomschors, spijkers, klemmen en draad.

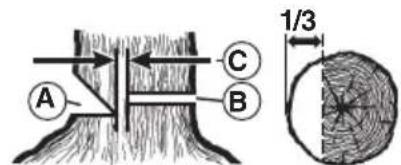

Kerfsnedemaken:

Zaag in een rechte hoek tot de valrichting een kerf (A) met een diepte van 1/3 van deBoomdoorsnede, zoals in de afbeeling worden getoond.

Eerst de onderste horizontale kerfsnede aanbrengen. Daardoor wordt het inklemmen van de

NEDERLANDSnl

zaagketting of het zwaard bij het aanbrengen van de tweede kerfsnede voorkomen.

Valzaagsnedemaken:

De valzaagsnede (B) minimaal 50~mm boven de horizontale kerfsnede aanbrengen, zie afbeelding. De valzaagsnede parallel aan de horizontale kerfsnede make. De valzaagsnede slechts zo diep inzagen dat er nog een brug (breukvlak) (C) blijf staan, die als scharnier kan werken. De brug voorkomt dat deBoom draait en in de verkeerde richting valt. Zaag de brug Niet door. Breedte van de brug (C): 50~mm .

Wanner de valzaagsnede in de buurt van de brug komt, zou de boom moeten beginnen te vallen.
Wanner blijkt dat de boom Niet in de gewenste
richting valt ofaar achteren neigt en de
zaagketting vastklemt, de valzaagsnede
onderbreken en wiggen van hout, kunststof of
aluminium gebruiken om de snede te openen en de
boom op de gewenste vallijn te brengen.

Wanner de boom begint te vallen de kettingzaaguit de snede verwijderen, uitschakelen, neerleggen en het gevarengebied via de geplande vluchtroute verlaten. Op vallende takken letten en nicht struikelen.

Opniew spannen van de zaagketting

Bij het werknen met de kettingzaag rekt de zaagketting als gevolg van de warmte UIT. Deze hangt dan door en kan uit de groef van het zwaard springen.

De kettingspanning (zoals aangegeven in hoofdstuk 6.1) controleren en de zaagketting zo nodig naspannen.

Wanner de zaagketting worden nagespannen verwijl hij warm is, dient hij na afloop van het zagen beslist te worden ontspannen. Anders kanijdens het afkoelen een hoge krimpspanning ontstaan.

Onvoldoende kettingsmering

Wanner het oliereservoor nog bijna vol is nadat de kettingzaag ongeveer 20 minutes is gebruikt, kan hetijken dat het oliekanaal (24) van het gereedschap of de olie-inlaatopening (28) van het zwaard verstopt is. Deze要去en dan gereinigd worden.

Voor het transporteren van het gereedschap (na het gebruik)

-Het accupack verwijderen.
- Houd de handen uit de buurt van de veiligheidsschakelaar (12).
- De meegeleverde beschermende afdekking (1) op het zwaard steken.

8. Opbergen

Beschermende afdekking (1) op het zwaard (2) schuiven. Het.accupack verwijderen.Gereedschap reinigen.Op een veilige plek, buiten het bereik van kinderen bewaren.

9. Onderhoud, reiniging

verwijdenen. Ongewenst starten kan ernstig

letselveroorzaken.De motor moet stilstaan.

Reinigen

Ventilatiesleuven van het gereedschap met een kwastje reinigen en schoon zuigen. Indien nodig met droge perslucht schoon blazen. Na een langere periode of zeer frequent gebruik is het raadzaam om de binnenkant van het apparaat te lately reinigen door de klantenservice.

Zaagketting

Wanner met een botte zaagketting worden gewerkt, leidt dit tot voortijdige slijtage van de zaagketting, het kettingwiel en het zwaard. Ook een voortijdige breuk van de zaagketting kan hier het gevolg van zich. Daarom is het belangrijk dat de zaagketting op tijd worden geslepen.

Het slijpen dient te gebeuren in een gespecialiseerde werkplaats.

De zaagtanden van de zaagketting hebben de volgende hoeken: snijhoek = 55^ ,slijphoek = 30^ Voor het lijpen van de zaagketting worden een Ronde vijl van 4,5 mm gebruikt. De dieptebegrenzer met een vlakke vijl op een hoogte van O,64 mm vijlen.

Vervang de zaagketting als:

• De lenghte van de zaagtanden minder dan 5 mm bedragen.
• Er te veel afstand is:tussen de aandrijfschakels en de klinknagels.
• De zaagsnelheid laag is.
• Er na meerere keren slijpen van de zaagketting nog aktijd geen verbeterde zaagsnelheid kan worden bereikt.

Vervangende zaagkettingen die hoofdstuk Toebehoor.

Zwaard

Door de smeergaten (19) voor het neustandwiel aan de punt van het zwaard要去 regelmet (met een smeerpistool, Niet inbegrepen) een beetje kogellagervet worden gedrukt.

Aan de onderkant is het zwaard onderhevig aan bijzonder sterke slijtage. Om eenzijdige slijtage van het zwaard te voorkomen, dient dit telkens wanneer de zaagketting geslepen worden te worden omgekeerd. Indien nodig: Ontbraam de randen en vrij de randen vlak met een vlakke vrij.

Bij deze gelegenheid ook de groef en de olieinlaatopeningen (28) van het zwaard schoonmaken.

Vervang het zwaard als

• de groef Niet overeenstemt met de hoogte van de aandrijfschakels (die nooit de onderkant月至 aanraken)
• de binnenkant van het zwaard is versleten en de zaagketting waar om maar een kant helt.

Wanner het zwaard worden verrangen, moet ook de zaagketting worden verrangen. Vervangende zwaarden die hoofdstuk Toebehoor.

Kettingwiel

Wanner er grotere sporen van slijtage op het kettingwiel (20) te zijn (diepe groeven), dient het te worden verrangen.

Zie het hoofdstuk Reparatie.

10. Toebehoren

Gebruikuitsluitend originele Metabo of CAS (Cordless Alliance System) accompanies en toebehoor.

Gebruik alleen toebehoren die voldoen aan de in deze gebruiksaanwijzing genoemde eisen en kenmerken.

Toebehoren stevig aanbrengen. Als de machine worden gebruikt in een houder: de machine veilig bevestigen. Verlies van contrôle kan tot letsel leiden.

Bio-kettingzaag-hechtolie bestelnr.: 628441000

Zwaard (als vervanging), bestelnr.: 628437000

Oplaadapparaten: ASC 145 DUO, ASC 55, etc.

Accupacks met verschillende capaciteiten.

Koop alleen accupacks met een spanning die overeenkomt met uw elektrische gereedschap.

5,5 Ah (LiHD), bestelnr.: 625368000 etc.

5.2 Ah (Li-Ion), bestelnr.: 625028000 etc.

Completet toebehorenprogramma, zie www.metabo.com of de catalogus.

11. Reparatie

Reparaties aan elektrisch gereedschap
mogen uitsluitend door een erkende

elektricien worden uitgevoerd!

Neem voor elektrisch gereedschap van Metabo dat gerepareerd dient te worden contact op met uw Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com.

Lijsten met reserveonderdelen kurz u via www.metabo.com downloaden.

Neem de nationale voorschriften in acht voor een milieuvriendelijkke verwijdering en de recycling van afgedankte gereedschappen, verpakkingen en toebehoren.

Accupacks mogen nicht bij het huisvuil worden gegood! Lever defecte of afgedankte accurpacks in bij de Metabo-handelaar!

Accupacks Niet in het water gooien.

Uitsluitend voor EU-landen: geef uw elektrisch gereedschap nooit met het huisvuil mee! Volgens de Europese richtlijn 2012/19/

EGinzake gebrukte elektrische en elektronische apparaten en de vertaling hiervan in de nationale wetgeving dienen afgedankte elektrische gereed

schappen geschienen te worden ingezameld en op milieuvriendelijkwijze te worden afgevoerd. Ontlaad eerst het accupack in het elektrisch gereedschap alvorens het af te voeren. De contacten gegen kortsluiting beschermen (bijv. met tape isoleren).

Toelichting op de gegevens van pagina 3. Wijzigingen in het kader van technische verbeteringen voorbehonden.

U = spanning van het.Accupack

L_ = lengte van het zwaard

L = nuttige zaaglengte

v_K = kettingsnelheid bij onbelast toerental

K_A = zaagketting, aantal aandrijfschakels

K_S = zaagketting, dikte aandrijfschakel

V_Oel = volume oliereservoir

m1 = gewicht (zonder olie, zwaard, zaagketting, accupack)

m2 = gewicht (met zwaard, zaagketting, vol oliereservoir, zonder accupack)

S = snijbeschemingsklasse

Meetgeevens vastgesteld volgens de norm EN 62841.

Toegestane omgevingstemperatuur tijdens het gebruik:

-20 °C tot 50 °C (beperkt vermogen bij temperaturen beneden 0 °C). Toegestane omgevingstemperatuurijdens de opslag: 0°C tot 30^

Gelijkstroom

De vermelde technische gegevens zijn tolerantiewaarden (overeenkomstig de betreffende geldige norm).

Emissiewaarden

Deze waarden makeen een beoordeling van de emissie van het elektrische gereedschap en een vergelijkking van de verschillende elektrische gereedschappen möglichk. Afhankelijk van het gebruik, de toestand van het elektrische gereedschap of het inzetgereedschap kan de daadwerkelijkke belasting hoger of lager uittallen. Neem voor de beoordeling werkpauzes en fasen met een lagere belasting in aanmerking. Bepaal op basis van de overeenkomstig aangepaste geschatte waarden maatregelen ter bescherming van de gebruiker, bijv. organisatorische maatregelen.

Totale trillingswaarde (vectorsom van drie
richtingen) vastgesteld conform EN 62841:

a_h = trillingsemissiewaarde (zagen van hard houten stam)

K_n = onzekerheid (trilling)

Typisch A-gekwaliffeerd geluidsniveau:

LpA =geluidsdruknivea

Lw = geluidsvermogensniveau

K_D A, K_W A / W A (G) = onzekerheid

L_WA(G) =gegarandeerd geluidsvermogensniveauau conform 2000/14/EG

NEDERLANDSnl

Tijdens het werkken kan het geluidsniveau 80 dB(A) overschrijden.

Draag gehoorbescherming!
