MANUALE UTENTE MS 3618 LTX BL 40 METABO
it Istruzioni originali 39
es Manual original 47
pt Manual original 56
sv Bruksanvisning i original 65

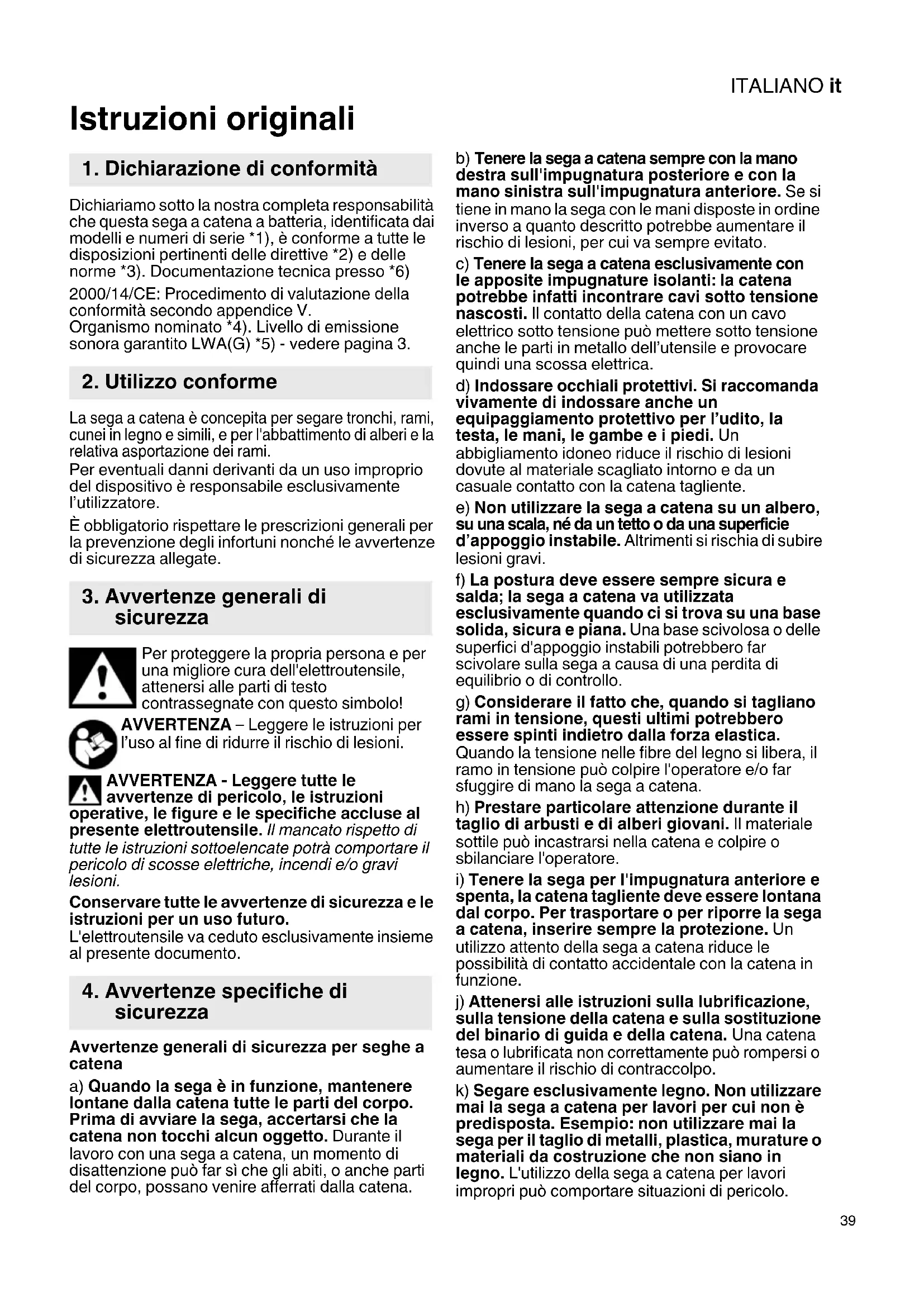

Istruzioni originali
1. Dichiarazione di conformità
Dichiariamo sotto la nostra completa responsabilità che esta sega a catena a batteria, identificata dai modelli e numero di serie 1), è conforme a tutte le disposizioni pertinenti delle direttive 2) e delle norme 3). Documentazione tecnica presso 6)
2000/14/CE: Procedimento di valutazione della conformità secondo appendice V.
Organismo nominato *4). Livello di emissione sonora garantito LWA(G) *5)- vedere pagina 3.
2. Utilizzo conforme
La sega a catena è concepita per segare tronchi, rami, cunei in legno e simili, e per l'abbattimento di alberi e la relativa asportazione dei rami.
Per eventuali danni derivanti da un uso improprio del disposativo è responsablee esclusivamente l'utilizzatore.
E obblatorio rispetto are prescrizioni generali per la prevenzione degli infortuni nonché le avventenze di sicurezza allegate.
3. Avvertenze generali di sicurezza
Per proteggere la propria persona e per una migliorie cura dell'elettroutensile, attenersi alle parti di testo contrassegnate con quello symbolo!
AVVERTENZA - Leggere le istruzioni per l'uso al fine di ridurre il rischio di lesioni.
AVVERTENZA - Leggere tutte le avventenze di pericolo, le istruzioni
operative, le figure e le specifiche accluse al presente elettROUTensile. Il mancato rispetto di tutte le istruzioni sottoelencate potra comportare il pericolo di scosse elettriche, incendi e/o gravi lesioni.
Conservare tutte le avventenze di sicurezza e le istruzioni per un uso futuro.
L'eletttroutensile va ceduto esclusivamente insieme al presente documento.
4. Avverenze specifiche di sicurezza
Avverenze generali di sicurezza per seghe a catena
a) Quando la sega è in funzione, mantenere lontane alla catena tutte le parti del corpo. Prima di avviare la sega, accertarsi che la catena non tocchi alcun oggetto. Durante il lavoro con una sega a catena, un momento di disattenzione può far si che gli abiti, oanche parti del corpo, possano venire afferrati alla catena.
b) Tenere la sega a catena sempre con la mano destra sull'impugnatura posteriore e con la mano sinistra sull'impugnatura anteriore. Se si tiene in mano la sega con le mani disposte in ordine inverno a quanto descririto potrebbe aumento il rischio di lesioni, per cui va sempre evitato.
c) Tenere la sega a catena esclusivamente con le apposite impugnature isolanti: la catena potrebbe infatti incontrare cavi sotto tensione nascosti. Il contatto della catena con un cavo elettrico molto tensione piùMETTERE molto tensione ancHHeIe parti in metallo dell'utensile e provocare quindi una scossa elettrica.
d) Indossare occhiali protettivi. Si raccomanda vivamente di indossareanche un equipaggiamento protettivo per l'udito, la testa, le mani, le gambe e i piedi.Un abbigliamento idoneo riduce il rischio di lesioni dovute al materiale scagliato intorno e da un casuale contatto con la catena tagliente.
e) Non utiliser la sega a catena su un albero, su unaScala, né da un fatto o da una superficie d'appoggio instabile. Altrimenti si rischia di subire lesioni gravi.
f) La postura deve essere sempre sicura e salda; la sega a catena va utilizzata esclusivamente quando ci si trova su una base solida, sicura e piana. Una base scivolosa o delle superfici d'appoggio instabili potrebbero far scivolare sulla sega a causa di una perdita di equilibrio o di controllo.
g) Considerare il fatto che, quando si tagliano rami in tensione, questi ultimi potrebbero essere spinti indietro alla forza elastica.
Quando la tensione nelle fibre del legno si libera, il ramo in tensione cui colpire l'operatore e/o far sfuggire di mano la sega a catena.
h) Prestare particolare attenzione durante il taglio di arbusti e di alberi giovani. Il materiale sottile può incastrarsi nella catena e colpire o sbilanciare l'operatore.
i) Tenere la sega per l'impugnatura anteriore e spenta, la catena tagliente deve essere lontana dal corpo. Per trasportare o per riporre la sega a catena, inseire sempre la protezione. Un utilizzo attento della sega a catena riduce le possibilità di fatto accidentsale con la catena in funzione.
j) Attenersi alle istruzioni sulla lubrificazione, sulla tensione della catena e sulla sostituzione del binario di guida e della catena. Una catena tesa o lubrificata non correttamente più rompersi o;aumentare il rischio di contraccolpo.
k) Segare esclusivamente legno. Non utilizzato mai la sega a catena per lavori per cui non è predisposta. Esempio: non utilizzato mai la sega per il taglio di metalli, plastica, murature o materiali da costruzione che non siano in legno. L'utilizzo della sega a catena per lavori impropriari piùicomportare situazioni di pericolo.
ITALIANOit
l) Non tentare di abbattere un albero se non si ha prima una chiara comprenzione dei rischi e del modo in cui prevenirli. A causa della caduta di un albero, l'operaatore o altre persone sono subire lesioni gravi.
m) Per la rimozione degli accumuli di materiale alla sega a catena, lo stoccaggio o i lavori di manutenzione della sega, seguire tutte le istruzioni. Assicurarsi che l'interruttore sa disinserito e che la batteria sia rimossa. Un
riavvio inatteso della sega a catena nelle rimuove il materiale accumulato o durante i lavori di manutenzione cui sono essere causa di lesioni gravi.
Cause e prevenzione del contraccolpo
Il contraccolpo può verificarsi quando la punta del binario di guida entra in contatto con un oggetto, oppure quando il legno si piega e la catena si inceppa nel taglio.
In alcuni casi, il contatto con la punta del binario di guida può causare una reazione all'indietro e il binario di guida viene scagliato verso l'alto in direzione dell'operatore.
L'inceppamento della catena sul filo superiore del binario di guida cui spingere rapidamente la guida all'indietro in direzione dell'operaore.
Ciascuna di queste reazioni cui lo comportare la perdita del controllo della sega, con la possibilità di lesioni gravi. Non fare esclusivamente affidavit sui dispositivi di sicurezza incorpore nella sega a catena. Quale utente di una sega a catena occorre prendere diverse misure ond poter lavorare alla rischiare incidenti e lesioni.
I contraccolpi sono la consegenza di un utilizzato sbagliato oppure erroneo della sega. Può essere evitato adottando le misure precauzionali descritte di seguito:
a) Trattenere la sega con entrambe le mani, tenendo con il pollice e con le altre dita le impugnature della sega a catena. Portare il corpo e le braccia in una posizione che consenta di contrastare le forze di un eventuale contraccolpo. Applicando le misure appropriate, l'operatore cui affrontare le forze del contraccolpo. Non rilasciare in alcun caso la sega a catena.
b) Evitare posizioni anomale e non segare al di sopra dell'altezza delle spalle. In quello modo verranno evitati contatti accidentali con la punta del binario di guida e sare possibile controllare meglio la sega a catena in situazioni impreviste.
c) Utilizzare esclusivamente guide e catene di ricambio raccomandate dal costruttore. Catene o binari di ricambio errati possono comportare una rottura della catena e/o possibili contraccolpi.
d) Attenersi alle istruzioni del costruttore per l'affilatura e la manutenzione della catena.
L'utilizzo di limitatori di profondità troppo bassi augmente la possibilità di contraccolpi.
Ulteriori avventenze di sicurezza: Estrazione
Se, accostando la sega a catena al legno da segare除去 l'apposto arresto a graffa e, segando con il filo inferiore del binario di guida, il binario di guida si inceppa,
oppure se la sega a catena incontrac un oggett douro all'interno del legno, la sega cui assere tirata in avanti. Per tale ragione, laddove possibile, accostare I'utensile al legno con I'apposto arresto a graffa.
Attenzione! Durante il lavoro con l'utensile, vi è pericolò di lesioni.
AVVERTENZA - Pericoli generici!
Leggere le istruzioni per l'uso.
Indossare occhiali protettivi.
Indossare le protezioni acustiche.
Non esporre alla pioggia.
Utilizzato la sega a catena sempre con entrambé le mani.
Utilizzare la sega a catena sempre con entrambé le mani.
Fare attenzione ai contraccolpi della sega ed evitare il contatto con la punta del binario di guida. Osservare le avventenze di sicurezza, contraccolpo e le misure da adottare per cirlo.
Fare attenzione ai contraccolpi della sega ed evitare il contatto con la punta del binario di guida. Osservare le avventenze di sicurezza, contraccolpo e le misure da adottare per cirlo.
Fare attenzione ai contraccolpi della sega ed evitare il contatto con la punta del binario di guida. Osservare le avventenze di sicurezza
sul contraccolpo e le misure da adottare per prevenirlo.
&&\&& Utilizzare batterie della stessa capacità.
Utilizzare batterie che siano tutte completinge ricaricate.
Con tempo piovoso, l'utilizzo della sega a catena non è consentito. Non lasciare all'aperto l'utensile con tempo piovoso!
Durante il lavoro con la sega a catena, indossare guanti da lavoro, calzature appropriate, protezioni per le gambe, occhiali protettivi e cuffie protettive.
Durante un lavoro che possa comportare lesioni alla testa, indossare un elmetto protettivo; in caso di abbattimento di alberi e di asportazione dei rami, indossare inoltre una maschera protettiva.
Assicurarsi che la tensione della catena sia corretta. Una catena allentata può distaccarsi e quindi provocare lesioni gravi o persino letali.
Per evitare un avvio accidentale: prima di controllare la tensione della catena, prima di metterla in tensione, per effettuire ilchio.
catena, per eliminare anomalie e prima di qualiasi
cambio di postazione di lavoro, rimuovere le batterie!
Prima di eseguire qualsiasi lavoro di regolazione, modifica, manutenzione o pulizia, estrarre le batterie dal dispositivo.
Proteggere le batterie dall'umidità!
Non esporre le batterie al fuoco!
Non apriere le batterie!
Non toccare o mettere in cortocircuito i contatti delle batterie!
Dalle batterieagliioni di litio difettosepuo fuoriuscire un liquido leggermente acido e inflammabile!
Se si verifica una perdita di liquido della batteria e quello entra in contatto con la pelle, risciacquare subito con abbondante
acqua. Se il liquido delle batterie entra in contatto con gli occhi, risciacquare con acqua pulita e affidarsi immediatamente alle cure di un medico!
In caso di guasto al disposativo, rimuovere la batteria.
Trasporto delle batterieagliioni di litio:
La spedizione delle batterieagli ioni di litio e soggetta alle norme sulle merci pericolose (UN 3480 e UN 3481).Per la spedizione di batterieagli ioni di litio, informarsi sulle norme attualmente in vigore. Chiedere eventually informazioni alla ditta di trasporti incaricata. L'imballaggio certificato è disponibile presso Metabo.
Inviare le batterie solo se l'alloggiamento è intatto e non presenta perdite. Rimuoverve la batteria dal dispositorio per la spedizione. Proteggere i contatti dai cortocircuito (ad esempio isolandoli con nastro adesivo).
Ridurre la formazione di polvere:
AVVERTENZA - Alcune polveri che si formano durante la levigatura con carta
vetrata, il taglio, la levigatura, la foratura e altri lavori contengono sostanze chimiche note per essere causa di tumori, difetti alla nascita o altre anomalie nella riproduzione. Alcune di queste sostanze chimiche sono per esempio:
- piombo in vernici contenti piombo,
-
polvere minerale proveniente da mattoni, cemento e altri materiali edili,
-
arsenico e cromo provenienti da legno trattato chimicamente.
Il rischio di但这a esposizione varia a seconda della frequenza con cui si effettua quello tipo di lavoro. Per ridurre l'esposizione a queste sostanze chimiche: lavorare in un'area ben ventilata e con dispositivi di protezione approvati, quali ad es. mascherine antipolvere progettate appositamente per filtrare le particelle microscopiche.
Cio valeanche per la polvere proveniente da altrimateriali,come ad es.alcuni tipi di legno (come lapolvere di quercia o di faggio),metalli,amianto.
Altre malattie note sono ad es.le reazioni allergichee le malattie alle vie respiratoria.Impedire alla polvere di raggiungere il corpo.
Osservare le direttive e le disposizioni nazionali inerenti al materiale utilizzato, al personale, al tipo e luogo di impiego (ad es. disposizioni sulla sicurezza del lavoro, smaltimento).
Raccogliere le particelle formatesi, evitando che si depositino nell'ambiente circostante.
Per lavori speciali, utilizzare accessori adeguati. In quello modo, nell'ambiente si diffonde in maniera incontrlata una minore quantità di particelle.
Utilizzare un sistema di aspirazione adatto.
Ridurre la formazione di polvere procedendo come segue:
- Non indirizzare le particelle in uscita e la corrente dell'aria di scarico del dispositivo su di se o sulle persona che si trovano nelle vicinanze, né sulla polvere depositata.
- Utilizzare un impianto di aspirazione e/o un depuratore d'aria.
- Ventilare bene il luogo di lavoro e tenerlo pulitotramite aspirazione.Passando la scopa o soffiando si provoca un movimento vorticoso della polvere.
- Aspirare o lavare gli indumenti di protezione. Non soffiare, scuotere o spazzolare.
5. Sintesi
Vedere a pagina 2.
1 Protezione coprificata
2 Binario di guida (binario sega)
3 Calotta di chiusura (olio lubricicante per catene)
4 Serbatoio olio semitrasparente
5 Arresto a graffa
6 Protezione per le mani
7 Impugnatura a staffa
8 Tasto di sbloccaggio della batteria
9 Tasto dell'indicatore di energia *
10 Indicatore di energia e del livello di carica
11 Batterie*
12 Interruttore di sicurezza (contra l'accensione involontaria) Avvertenza: Si trovava al di fuori dell'area di presa della mano, riconoscibile dal rialzo nell'impugnatura)
13 Pulsante interruptore
14 Impugnatura con interrottore (area di presa)
15 Barra di abbattimento (per puntare in modo mirato)
16 Copertura ingranaggio catena
ITALIANOit
17 Dadi (imperdibili)
18 Chiave combinata
19 Foro di lubrificazione
20 Ingranaggio catena
21 Perno di serraggio catena
22 Vite di serraggio (tensione catena)
23 Bullone filettato
24 Condotto olio
25 Catena tagliente
26 Asola del binario di guida
27 Foro
28 Foro di immissione olio del binario di guida
- a seconda della dotazione / non parte della fornitura
6. Messa in funzione
6.1 Applicazione del binario di guida e della catena, regolazione della tensione della catena
Vedere la figura a pagina 3.
L'avviamento indesiderato cui casure gravi
lesioni. Il motore delve essere fermo.
Indossare i guanti di protezione.
- Svitare i dadi imperdibili (17) e asportare la copertura dell'ingranaggio catena (16).
- Ruotare la vite di serraggio (22) sino all'arresto in senso antiorario, portando il perno di serraggio catena (21) nella relativa posizione finale sinistra.
- Appoggiare la catena (25) sul binario di guida (2):
Vedere pagina 3, fig. A:
I bordi di taglio dei taglienti della catena (b) devono essere rivolti nel senso di rotazione. Osservare il simbolo sull'utensile.
Vedere pagina 3, fig. B:
Tenere il binario di guida (2) con l'estremità anteriore verso l'alto e applicare la catena della sega (25) in modo che i denti (a) della stella di rinvio del binario di guida si innestino nelle maglie della catena e che le maglie di trasmissione della catena si trovino nella scanalatura del binario.
- Collocare quindi la catena (25) attorno al relative ingranaggio (20) e sistemare il binario di guida con la sua asola (26) sui due bulloni filettati (23) in modo che il perno di serraggio catena (21) si innesti nel foro (27) del binario di guida.
- Risistemare la copertura dell'ingranaggio catena (16) (introdurla prima da dietro, poi applicarla completeness) e avvitare i dadi (17)enza serrarli.
- Ruotare la vite di serraggio (22) in senso orario, fino a quando la catena tagliente non pende più dal filo inferiore del binario di guida, sollevando l'estremità anteriore del binario.
- Vedere pagina 3, fig. C: La catena della sega è tesa correttamente quando è appoggiata sul binario di guida ed è possibile sollevarla, al centro del binario, da 3 a 4 mm dal filo
superiore del binario stesso e spostarla fácilmente a mano alla incepparsi.
- Una volta messa in tensione la catena, sollevare l'estremità anteriore del binario di guida e serrare saldamente i dadi (17).
6.2 Olio lubricificante per la catena
La sega a catena viene consegnata alla riformamento d'olio. Prima di mettere in funzione l'utensile, il serbatoio andra riformito con olio lubrificante per la catena.
Utilizzare esclusivamente olio lubricante per catene Metabo originale. Non utilizzato in alcun caso olio ESAusto!
Per effettuare il riformamento dell'olio, occorre svitare la calotta di chiusura (3). Durante il riformamento dell'olio, fare in modo che nel serbatoio dell'olio non penetri sporcizia. Il livello dell'olio si cui leggere sul relativo serbatoio semitrasparente (4).
Con un rifornimento del serbatoio dell'olio è possibile, a seconda della temperatura esterna, lavorare con l'utensile da 20 a 40 minuti.
6.3 Rodaggio della catena nuova
Prima di segare, far rodare la nuova catena per 2-3 minuti.
Trascorso il tempo di rodaggio, controllare la tensione della catena (come indicate nel capitolo 6.1) e, se necessario,METTERE LA CATENA IN TENSIONE.
6.4 Controllo della lubrificazione della catena
Non lavorare maienza lubrificazione della catena! Rabboccare in tempo.
Se la catena della sega funzione a secco, il binario di guida e la catena stessa diventano inutilizzabili in breve tempo. Per tale ragione, prima di iniziare il lavoro, controllare il livello dell'olio nel serbatoio.
Per controllare la lubrificazione della catena, si tenga la sega a catena (a catena in funzione) su un piano di colore chiaro (p. es. un giornale aperto), con il binario di guidha a una distanza di sicurezza di circa 20~cm . Se, sul fondo chiaro, si forma una traccia di olio che augmente di dimensioni con il passare del tempo, la lubrificazione della catena funziona correttamente.
6.5 Freno della catena
Il freno della catena incorporeato arresta la catena della sega entro 0,2 secondi, se...
- la protezione per le mani (6) viene attivata manualmente oppure, durante il lavoro con la sega a catena,essa viene portata in posizione anteriore (a seguito di un contraccolpo) dai dorsi delle mani dell'operatore,oppure
- la sega a catena viene disinserita rilasciendo il pulsante (13).
Se la frenatura rapida della catena della sega è stata attivata azionando la protezione per le mani (6), non lasciar funzionare il motore in esta posizione della protezione per periodi
eccessivamente lunghi. Specnere il disposativo. Riportare la protezione per le mani nella posizione iniziale.
Prima di agli messa in funzione della sega a catena, controllare (azionando la protezione per le mani (premere in avanti) e rilasciendo il pulsante interrottore) che il freno della catena funzioni correttamente. Far riparare l'utensile se il tempo di arresto si prolonga.
6.6 Batteria
Prima dell'utilizzo, ricaricare la batteria (11).
Ricaricare la batteria in caso di efficienza ridotta.
Le istruzioni di ricarica della batteria sono contenate nelle istruzioni per l'uso del caricabatteria Metabo.
Le batterie sono dotate di un indicatore di capacité e di segnalazione del livello di carica (10) (in base alla dotazione):
- Premere il tasto (9) e il livello di carica viene visualizzato dalles spi LED.
- Se un LED lampeggia, significica che la batteria è quasi scarica e dev'essere ricaricata.
Rimozione e inserimento del pacco di batterie ricaricabili
Rimozione:
Premere il tasto di sblocco (8) ed estrarre la batteria (11).
Inserimento:
Spingere la batteria (11) sono a farla scattare in posizione.
7. Utilizzo
7.1 Presa corretta dell'utensile, accensione e spegnimento
All'accensione della sega a catena, l'operatore dovrà trovarsi in posizione sicura e avere buona presa sull'utensile. In questa fase, il binario di guida non dovrà entrare in contatto con alcun oggetto.
Accensione
Nota: all'accensione, la protezione per le mani (6) dovrà trovarsi in posizione iniziale, ossia essere premuta, nel senso della freccia (fig., pagina 3), contro l'impugnatura (7).
Nota: la sega a catena è dotata di una protezione contro le accensioni accidentali (interruptore di sicurezza (12)).
Per effettuare l'accensione:
- Tenere l'utensile con la mano sinistra sull'impugnatura anteriore (7).
- Tenere l'utensile con la mano destra sull'impugnatura con interrottore (14).
- Afferrare le impugnature con il pollice e le autres dita. Assicurarsi che la mano sinistra tengaa l'impugnatura anteriore (7) e che il pollice si trovi除去 l'impugnatura (7).
- Con il pollice della mano destra, premere l'interruttore di sicurezza (12).
- Con l'interruttore di sicurezza (12) premuto, azionare il pulsante interrottore (13) e
- rilasciare l'interruttore di sicurezza (12).
Spegnimento:
Per spagnere, rilasciare il pulsante interrottore (13). (L'interruttore di sicurezza (12) tornera in posizione di bloccaggio).
7.2 Lavoro con la sega a catena
Prima di iniziare il lavoro, controllare che la sega a catena funzioni correttamente. Aspetti particolaremente importanti:
- Binario di guida montato correttamente.
- Tensione corretta della catena.
- Sistema di lubrificazione catena funzionante.
-Funzioniamento corretto del freno della catena. - Non lavorare con una catena non affiliata o usurata.
- Mettere l'utensile in funzione solo se non è danneggiato ed è completo.
Al primo utilizzato dell'utensile, l'operatore della sega a catena dovrà segare un tronco su un apposto blocco da taglio o simile.
Taglio di tronchi, rami e simili
Non tentare in alcun caso di sbloccare una sega inceppata a motore in funzione.
Utilizzare cunei in legno per liberare la catena.
Bloccare i ceppi di legno più corti prima di segarli.
Durante il taglio, il braccio sinistro dovr è essere quasi disteso. Guidare l'utensile in modo che nessuna parte del corso si trovi fuori dall'immaginaria linea "X"attraverso il binario di guida e nella relativa prolunga.
Accostare la sega a catena con l'arresto a graffa (5) sul legno e iniziare dapprima a segare trattendo l'utensile con l'impugnatura (7) e
alzando l'impugnatura con interrottore (14).
Se non si riesce a tagliare completeness il legno,
- proseguire a segare esercitando una leggera.
pressione sull'impugnatura (7) e, - arretrando leggermente indietro l'utensile,
- accostare più in profondà l'arresto a graffa (5) (senza rimuovere la sega dal taglio),
- terminando il taglio alzando l'impugnatura con erruttore.
Estrarre la sega a catena dal legno soltanto a catena in funzione.
Per averere pieno controlio al momento del "completamento del taglio", verso la fine del taglio occorrera ridurre la pressione,enza allentare la presa sulle impugnature della sega a catena, e facendo in modo che la catena non tocchi il suolo. Una volta completato il taglio, spagnere l'utensile e attendere che la sega a catena si fermi completamente prima di rimuovere la catena. Spagnere sempre la sega a catena prima di passare da un albero all'alto.
ITALIANOit
Se viene tagliato del legno che poggia sul suolo, occorrerafareinmodeche il binario di guida non tocchi il suolo,poiché la catena della sega perderebbe rapidamente il filo.

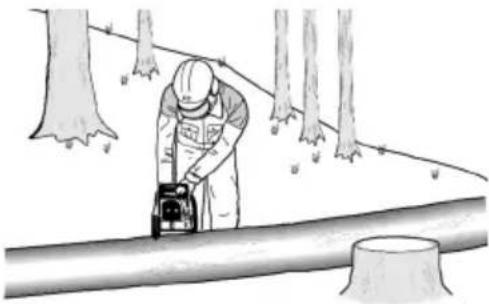

Nei lavori di taglio in sospensione, stare sempre sopra il tronco dell'albero, vedere illustrazione, in quanto il tronco potrebbe rotolare via.
Taglio a misura di un tronco d'albero
Con questo concetto si intende il suddividere in parti l'albero tagliato. Mantenersi in posizione sicura, distribuendo il peso corporeo su entrambi i piedi. Se possibile, il tronco andrà sostenegro da rami, travi o cunei.Seguire le istruzioni del paragrafo "Taglio di tronchi, rami e simili".
Se il tronco d'albero poggia in modo uniforme su tutte la lunghezza, segare nel modoindicato, partendo dall'alto.
Se il tronco d'albero poggia su un'estremità, segare nel modoindicato,dapprima 1/3 del diametro del tronco partendo alla parte bassa, quindi il resto alla parte alta, all'altezza del taglio inferiore.
Se il tronco d'albero poggia su entrambe le estremità, segare nel modo indicato, daprima 1/3 del diametro del tronco partendo alla parte alta, quindi 2/3 alla parte alta, all'altezza del taglio superiore.
Asportazione dei rami dell'albero

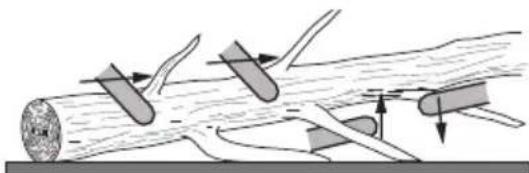

Con questo concetto si intende il taglio dei rami dall'albero abbattuto. In fase di asportazione dei rami, lasciare in un primo tempo i rami più grandi, rivolti in basso, che sostengono il tronco (fino a quando il tronco non è segato in peszji). Separare i
rami più piccoli con un taglio, comme da figura. I rami in tensione andranno segati dal basso versusl alto, per evitare l'inceppamento della sega.
Abbattimento dell'albero
Se l'albero viene tagliato e abbattuto contemporaneamente da due o più personne, la distanza tra la persona che taglia e quella che abbatte deve corrispondere almeno al doppio dell'altezza dell'albero da abbattere. Per l'abbattimento degli alberi occorre accertarsi che non vi siano persone esposte a pericolo, che non vengano colpite linee di alimentazione e che non vengano provocati danni materiali. Qualora un albero entri in contatto con una linea di alimentazione, occorre contattare immediatamente l'ente fornitore interessato.
Per i lavori di taglio in pendenza, l'utilizzatore della sega a catena deve trovarsi a monte dell'albero da abbattere, infatti è probabile che l'albero dopo la caduta rotoli o scivoli a vale.
Prima dell'abbattimento, pianificare una via di fuga e, se necessario, liberarla. La via di fuga deve portare obliquamente alla linea di caduta prevista verso il basso, vedere figura.

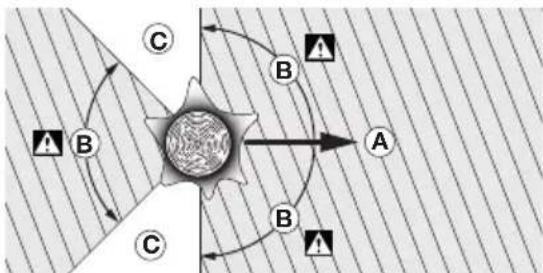

A = direzione di abbattimento
B = area di pericololo
C = area di fuga
Prima della caduta, occorrera considerare la naturale inclinazione dell'albero, la posizione dei rami più grande e la direzione del vento, al fine di poter valutare la direzione di caduta.
Occorrerà rimuovere dall'albero sporcizia, pietre, frammenti di corteccia, chiodi, fermagli e cavi.
Esecuzione dell'intaglio:
Eseguire un intaglio ad angolo retto rispetto alla direzione di caduta (A) con una profondità di 1/3 del diametro del tronco, come illustrato in figura.
Eseguire dapprima l'intaglio orizzontale inferiore. In esesto modo si evita l'incastro della sega a catena o del binario di guida durante l'esecuzione del secondo intaglio.
Esecuzione del taglio di abbattimento:
Eseguire il taglio di abbattimento (B) almeno 50 mm sopra l'intaglio orizzontale, vedere figura. Effettuare il taglio di abbattimento in senso parallelo all'intaglio orizzontale. Effettuare il taglio di abbattimento soltanto a una profundità tale che resti in posizione alla stoffa (barra di abbattimento) (C), che potraccosi agire da cerniera. La staffa impedisce che l'albero ruoti e si abbatta nella direzione errata. Non segare la staffa. Larghezza della staffa (C): 50 mm.
All'avvincarsi del taglio di abbattimento alla staffa, l'albero dovrà iniziare ad abbattersi. Se si notatione che l'albero si abbatte nella direzione non desiderata, oppure che si inclina all'indietro e la catena della sega si blocca, interrompere il taglio di abbattimento e utilizzare cunei in legno, plastica o alluminio per aprir il taglio e per riportare l'albero sulla linea di abbattimento desiderata.
Quando l'albero inizia a cadere, rimuovere la sega a catena dal taglio, spegnerla, deporla e lasciare la zona di pericolò sulla via di fuga predisposta. Prestare attenzione ai rami in caduta e a non inciampare.
Regolazione della tensione della catena
Lavorando con la sega a catena, la catena si dilata a causa del riscaldamento. Ciò può far si che la catena penda, con il rischio che venga proiettata fuori alla scanalatura del binario di guida.
Controllare la tensione della catena (como indicate nel capitolo 6.1) e, se necessario,METTERE la catena in tensione.
Se la catena della sega viene messa in tensione.
ancora calda, una volta terminati i lavori di taglio
sarare fondamentale scaricarla, poiché in caso
contrario, raffreddandosi, potrebbe crearsi
un'elevata tensione da ritiro.
Lubrificazione insufficiente della catena
Se il serbatoio dell'olio, dopo un periodo di funzionamento della sega a catena di circa 20 minuti, dovesse essere ancora quasi pieno, è possibile che il condotto dell'olio (24) dell'utensile oppure il foro di immissioneolio (28) del binario di guida siano ostruiti, quindi si dovranno pulire.
Per trasportare I'utensile (dopo I'uso)
Rimuovere le batterie.
- Tenere le mani lontane dall'interruttore di sicurezza (12).
- Applicare la protezione (1), fornita in dotazione, sul binario di guida.
8. Conservazione
Spingere la protezione (1) sul binario di guida (2). Rimuovere le batterie. Pulire l'utensile. Conservare il prodotto in un luogo sicuro e lontano alla portata dei bambini.
9. Manutenzione, pulizia
L'avviamento indesiderato cui cause gravi
lesioni. Il motore delve essere fermo.
Pulizia
Pulire le feritoie di ventilazione dell'utensile con un pennello e aspirare. Eventualmente, pulire con aria compressa asciutta. Dopo un prolongato periodo di tempo e dato un uso molto frequente, si consiglia di far pulire l'interno del dispositivo rivolgendosi al servizio clienti.
Catena per sega
I lavori effettuati con una catena non affiliata comportano un'usura prematura della catena, del relativivo ingranaggio e del binario di guida, con possibilità di rottura della catena stessa. E pertanto importante che la catena venga affiliata per tempo.
L'affilatura andr'effetuata da un'officina specializzata.
I taglienti della catena hanno i seguenti angoli: angolo di taglio = 55^ , angolo di affilatura = 30^ . Per effettuare l'affilatura della catena, occorre una lima tonda da 4,5mm . Limare il limitatore di profondità a un'altezza di 0,64 mm con una lima piatta.
Sostituire la catena se:
- i taglienti hanno una lunghezza inferiore a 5 mm.
- vi è una distanza eccessiva tra le maglie motrici e i rivetti.
- la velocità di taglio è Bassa.
- la velocità di taglio non aumento nonostante la catena venga affiliata più volte.
Per informazioni sulle catene di ricambio, consultare il capitolo "Accessorori".
Binario di guida
Dopo un certo tempo,attraverso i fori di lubricificazione (19) per la stella di rinvio sull'estremita anteriore del binario di guida, occorrera insertire (con un ingrassatore a siringa non di series) una piccola quantità di grasso per cuscinetti a sfere.
Sul filo inferiore, il binario di guida è esesto a un'usura particolaremente accentuata. Per evitare un'usura asimmetrica del binario di guida, occorrera capovolgerlo ad agli affilatura della catena. Ove necessario, sbavare i bordi e limarli in piano con una lima piatta.
In questa occasione occorrerà pulire ancè la scanalatura e i fori di immissione olio (28) del binario di guida.
Sostituire il binario di guida se:
- la scanalatura non coincide con l'altezza delle maglie motrici (che non devono mai sfiorare il lato inferiore)
- se è usurato il dato interno del binario di guida e, per quello motivo, la catena si inclina su un dato.
Quando si sostituisce il binario di guida, occorre sostituire ancche la catena. Per informazioni sul binario di guida di ricambio, consultare il capitolo "Accessorori".
ITALIANOit
Ingranaggio catena
Se l'ingranaggio della catena (20) presente trabccedi usura (intagli profondi),esso andraso sostituito.
Vedere il capitolo "Riparazione".
10. Accessori
Utilizzato soltanto batterie e accessori originali Metabo o CAS (Cordless Alliance System).
Utilizzare esclusivamente accessori conformi ai requisiti e ai parametri riportati nelle presenti istruzioni per l'uso.
Applicare gli accessori in modo sicuro. Se il dispositivo è applicato ad un supporto, fissare saldamente il dispositivo. La perdita del controllo può provocare lesioni.
Olio speciale biologico per seghe a catena n. ordine: 628441000
Catena per sega (come ricambio) n. ordine: 628439000
Binario di guida ((come ricambio), n. ordine: 628437000
Caricabatterie: ASC 145 DUO, ASC 55 ecc.
Batterie di diverse capacità. Acquistare solo batterie con la tensione adatta al proprio elettroutensile.
5,5 Ah (LiHD), n. ordine: 625368000 ecc.
5,2 Ah (Li-Ion), n. ordine: 625028000 ecc.
La gamma completa degli accessori è disponibile all'indirizzo www.metabo.com oppure nel catalogo.
11. Riparazione
Le eventuali riparazioni degli elettroutensili devono essere eseguite esclusivamente da elettriciisti specializzati.
Nel caso di elettroutensili Metabo che necessitino di riparazioni, rivolgersi al proprio rappresentante di zona. Per gli indirizzi consultare il site www.metabo.com.
Gli elenchi delle parti di ricambio possono essere scaricati dal site www.metabo.com.
12. Rispetto dell'ambiente
Attenersi alle norme nazionali riguardo allo smaltimento ecocompatibile e al riciclaggio di macchine fuori servizio, imballaggi e accessori.
Le batterie non devono essere smaltite tra i rifiuti domestici! Consegnare le batterie difettose o usate al rivenditore Metabo!
Non gettare le batterie in acqua.
Solo per i Paesi UE: non smaltire gli eletttroutensili tra i rifiuti domestici! Secondo la Direttiva europea 2012/19/UE sugli utensili elettrici ed elettronici usati e l'applicazione nel diritto nazionale, gli eletttroutensili usati devono essere smaltiti separamente e sottoposti ad un sistema di
riciclaggio eco-compatible.
Prima di effettuare lo smaltimento, scaricare la batteria all'interno dell'utensile elettrico. Proteggere i contatti dai cortocircuiti (ad esempio isolandoli con del nastro adesivo).
13. Dati tecnici
Spiegazioni relative ai dati riportati a pagna 3. Ci riserviamo il diritto di apportare modifiche nell'ambito dello sviluppo technologico.
U = tensione della batteria
L_max = lunghezza binario di guida L = lunghezza di taglio utile
v_K = velocita catena a vuoto
K_T = c a t e n a , p a s s o
K_A = catena, quantità maglie di trasmissione
K_S = catena, spessore maglie di trasmissione
V_Oel = volume serbatoio dell'olio
m1 = peso (senza olio, binario di guida, catena, batteria)
m2 = peso (con binario di guida, catena, serbatoio olio piano, senza batteria)
S = classe di protezione da taglio
Valori misurati a norma EN 62841.
Temperatura ambiente consentita durante il funzionamento: da -20^ a 50^ (le prestazioni sono limitate con temperature inferiori a 0^ ).
Temperatura ambiente consentita durante il magazzinaggio: da 0^ a 30^
corrente continua
I dati tecnici sopra indicati sono soggetti a tolleranzi (secondo gli standard specifici vigenti).
Valori di emissione
Questi valori consentono di stimare le emissioni dell'elettroutensile e di raffrontarle con altri elettroutensili. In base alle condizioni d'impiego, allo stato dell'elettroutensile o degli utensili accessori, il carico effettivo può risultare superiore o inferiore. Ai fini da una corretta stima, considerare le pause di lavoro e le fasi di carico ridotto. Basandosi su valori stimati e opportunamente adattati, stabilire misure di sicurezza idonee per l'utilizzatore, ad es. di carattere organizzato.
Valore complessivo delle vibrazioni (somma vettoriale delle tre direzioni) calcolo secondo la norma EN 62841:
a_h =valore di emissione vibrazioni (taglio di tronchi in legno duro)
K_h = incertezza (vibrazioni)
Livello sonoro classe A tipico:
LpA = livello di pressione acustica
LWA = livello di potenza acustica
K_pA K_WA / WA(G) = incertezza
L_WA(G)^ = livello di emissione sonora garantito secondo 2000/14/CE
Durante il lavoro è possibile che venga superato il livello di rumorosità di 80 dB(A).
Indossare le protezioni acustiche!
Manual original
Lubrificacao insufficiente da corrente
L = Comprimentoutilde corte
