Producttype	Heteluchtpistool
Merk	Steinel
Model	HG 5000 E
Voedingsspanning	230-240 V / 50 Hz
Nominaal vermogen	3400 W
Temperatuurbereik	25 °C tot 600 °C (traploos instelbaar)
Weergave	Gesegmenteerde LED (ingestelde en actuele temperatuur)
Maximaal luchtdebiet	800 l/min (traploos instelbaar)
Luchtdruk	3000 Pa
Diameter uitlaatbuis	50 mm
Geluidsniveau	≤ 70 dB(A)
Trillingsniveau	≤ 2,5 m/s²
Levensduur motor	Ongeveer 20.000 uur
Levensduur verwarmingselement	500 tot 800 uur
Lengte netsnoer	2,5 m (H07 RN-F 2×1,5)
Gewicht	1190 g (zonder kabel)
Afmetingen (L × B × H)	350 × 122 × 67 mm
Fabrieksgarantie	1 jaar
Motortype	Borstelloos, lange levensduur
Instellingen	Traploze temperatuur- en luchtdebietinstelling, intelligente regeling
Vervangen verwarmingselement	Makkelijk, ingeplugd met gegevenschip
Vervangen netsnoer	Zonder behuizing te openen
Belangrijkste toepassingen	Thermovormen, kunststoflassen, verfafbijten, krimpkousen, solderen, vertinnen, ontdooien
Schokbescherming	Ja

Veelgestelde vragen - HG 5000 E STEINEL

Wat is de maximale temperatuur die kan worden bereikt?

Hoe stel ik de temperatuur en het luchtdebiet in?

Kan ik het apparaat gebruiken in de buurt van brandbare materialen?

Hoe vervang ik het verwarmingselement?

Is het netsnoer vervangbaar door de gebruiker?

Wat is de levensduur van de motor en het verwarmingselement?

Welke soorten werk kan ik met dit apparaat doen?

Rookt het apparaat bij het eerste gebruik?

Hoe maak ik het apparaat schoon?

Waar kan ik accessoires zoals mondstukken kopen?

GEBRUIKSAANWIJZING HG 5000 E STEINEL

[e-mail] · www.varsplik.nl

BE VS4 Belgium

Hapelero 29 - BE-2440 Geel

Tel: [phone]

[e-mail] - www.usbelium.be

LU Minusines S.A.

1. rue de Hohenberg - U-1922 Luxembourg

NL Vertaling van de originele gebruiksaanwijzing

Veiligheidsvoorschriften

Deze voorschriften voor gebruik van het apparaat lezen en in acht nemen. Wanneer de gebruiksaanwijzing niet wordt opgevolgd kan het apparaat gevaarijke situaties veroorzaken.

Bij het gebruik van elektrische apparaten moeten ter voorkoming van elektrische schokken, lichamelijk letsel en brandgevaar de volgende veiligheidsvoorschriften in acht worden genomen. Als er niet zorgvuldig met het apparaat wordt omgegaan, zou er per ongeluk brand kunnen ontstaan of zouden mensen gewond kunnen raken. Controleer het apparaat voor de ingebruikneming op eventuele beschadigingen (stroomkabel, behuizing etc.) en neem het apparaat bij beschadiging niet in gebruik. Het apparaat nooit zonder toezicht ingeschakeld laten. Houd kinderen onder toezicht om er zeker van te zijn dat zij niet met het apparaat spelen.

Eerste ingebruikneming

Bij het eerste gebruik kan er wat rook ontsnappen. De rook ontstaat door bindmiddelen die tijdens het eerste gebruik door de warmte uit de isolatiefolie van het verwarmings-element vrijkomen. Om een snelle rookafvoer te bereiken, zou het apparaat op het stavlak

Veiligheidsvoorschriften Veiligheidsvoorschriften

moeten worden neergezet. De werkplek moet bij het eerste gebruik goed geventileerd worden. De ontsnappende rook is niet schadelijk!

Houd ook rekening met omgevingsinvloeden.

Stel elektrisch gereedschap nooit bloot aan regen. Gebruik elektrisch gereedschap niet in vochtige toestand en niet in een vochtige of natte omgeving. Voorzichtig bij gebruik van het apparaat in de buurt van brandbare materialen. Niet gedurende lange tijd op dezelfde plek gericht houden. Het apparaat niet gebruiken in een explosieve omgeving. De warmte kan naar onzichtbare of verdekte brandbare materialen worden geleid.

Bescherm uzelf tegen elektrische schokken.

Voorkom dat u geaarde delen, zoals buizen, verwarmingselementen, fornuizen of koelkasten aanraakt. Laat het apparaat niet zonder toezicht, zolang het in werking is.

Berg uw gereedschap veilig op.

Zet het apparaat na gebruik op het stavlak en laat het afkoelen voordat u het opruimt. Ongebruikt gereedschap moet droog, in een afgesloten ruimte en voor kinderen onbereikbaar worden opgeborgen. Dit apparaat mag door kinderen vanaf 8 jaar en ook door mensen met beperkte fysieke, sensori-

sche of psychische vaardigheden of met een gebrek aan ervaring of kennis worden gebruikt, indien zij dit onder toe-zicht doen of ingelicht zijn over het veilige gebruik van het apparaat en de risico's die door het gebruik ontstaan. Laat kinderen niet met het apparaat spelen.

Reinigings- en onder- houdswerkzaamheden (door de gebruiker) mogen alleen door kinde- ren worden uitgevoerd indien zij onder toezicht staan.

Voorkom overbelasting van uw gereedschap.

U werkt beter en veiliger binnen het aangegeven vermogen.

Draag het apparaat niet aan de kabel en gebruik de kabel niet om de stekker uit het stopcontact te trekken. Bescherm de kabel tegen hitte, olie en scherpe voorwerpen.

Let op giftige gassen en ont-brandingsgevaar.

Bij de bewerking van kunststof, lak en soortgelijke materialen kunnen giftige gassen vrijkomen. Let op brand- en ont-brandingsgevaar. Gebruik voor uw eigen veiligheid uitsluitend toebehoren en aanvullende apparatuur, die in de gebruiksaanwijzing genoemd zijn of door de producent van het apparaat aanbevolen of aangegeven worden. Het gebruik van ander dan in de gebruiksaanwijzing

Veiligheidsvoorschriften

of in de catalogus aan- bevolen gereedschap of toebehoren kan leiden tot persoonlijk letsel.

Laat reparaties alleen door een elektrovakman uitvoeren.

Dit elektrische gereedschap voldoet aan de betreffende veiligheidsvoorschriften. Reparaties mogen uit-sluitend worden verricht door een elektro-vakman,

anders kunnen onge- lukken ontstaan voor de gebruiker.

Berg deze veiligheids- voorschriften goed op bij het apparaat.

Gebruik volgens de voorschriften

Het elektrische gereedschap is bedoeld voor het vervormen en versmelten van kunststof, verwijderen van verlagen en het verwarmen van krimpkousen. Het

is ook geschikt voor het losmaken van lijmverbindingen, solderen, vertinnen en ontdooien van waterleidingen.

Heteluchtpistool – specificatie

■ Volledig elektronische regeling van temperatuur en luchthoeveelheid
■ Luchthoeveelheid en temperatuur zijn traploos instelbaar
■ Intelligente motor- en temperatuursturing
■ Temperatuurweergave met ingestelde en werkelijke waarde

■ Verwarmingselement kan eenvoudig worden vervangen
■ Borstelloze moter garandeert een lange levensduur
■ Stabiele, ééndelige behuizing
■ Stroomkabel kan zonder openen van de behuizing worden vervangen

Beschrijving van het apparaat onderdelen

①Uitblaasmondstuk∅ 50 mm
② Verwarming
3Stootbescherming
4 Led-segmentdisplay

5 Temperatuurregelaar
6 AAN/UIT-schakelaar
⑦ Regelaar luchthoeveelheid

Technische gegevens

Spanning	230-240	V/50 Hz
Vermogen 3400 W
Temperatuur	25-600°C, traploos
Soort weergave led-segmentdisplay
Regeling luchthoeveelheid traploos
Luchthoeveelheid max. 800 l/min.
Luchtdruk 3000 Pa
Uitblaasmondstuk ∅ 50 mm
Emissie-geluidsdrukniveau ≤ 70 dB (A)
Totale trillingswaarde ≤ 2,5 m/s2 / K = 0,08 m/s2
Levensduur motor ca. 20.000 uur
Levensduur verwarming ca. 500-800 uur
Netsnoer H07 RN-F 2 x 1,5		lengte: 2,5 m
Gewicht (zonder snoer)	1190 g
Afmetingen	350 x 122 x 67 mm (bij de stootbescherming ⓣ)

Ingebruikname

Het apparaat met de AAN/UIT-schakelaar inschakelen.

Met de temperatuurregelaar ge gewenste temperatuur kiezen (25°C-600°C). Op het lod-segmentdisplay verschijnen de temperatuur en de letter 'A' ter aanduiding van de instelmodus. Nadat de temperatuur werd ingesteld, schakelt het apparaat automatisch na ca. 3 seconden over op de daadworkelijke temperatuur. De gewenste en daadwerkelijke waarden worden in 10°C-stappen aangegeven.

De hoeveelheid lucht 71n met de luchtstroomregelknop traploos worden ingesteld. De regeling komt overeen met de nieuwste normen over spanningsschommelingen (EN 61000-3-3 flikkeringsnorm, EN 61000-3-2 overspanningsnorm).

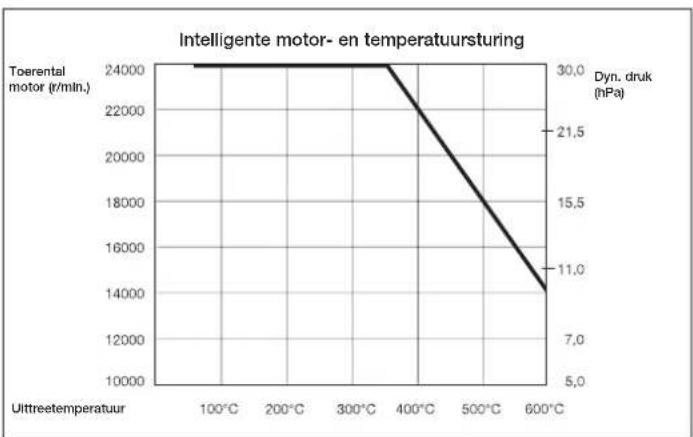

Het apparaat is voorzien van een intelligente regeling voor temperatuur en luchthoeveelheid. Die geeft altijd voorrang aan de temperatuurinstelling (zie diagram). Voorbeeld: om de maximale temperatuur van 600 °C te bereiken, bij gelijktijdige instelling van het toerental op max. luchtverplaatsing, reduceert de elektronica automatisch de luchthoeveelheid zover tot de 600 °C bereikt worden. Overeenkomstig wordt de luchthoeveelheid weer verhoogd, zodra de temperatuur wordt verlaagd.

Intelligente motor- en temperatuursturing

-36--37-

Verwisselen van het verwarmingselement

Het verwarmingselement van de HG 5000 E is ingestoken en kan met slechts enkele handelingen worden verwisseld. Iedere verwarming krijgt een chip

met zijn specifieke gegevens. Bij het inbouwen van een nieuwe verwarming worden de parameters hiervan overgenomen door de regelelektronica.

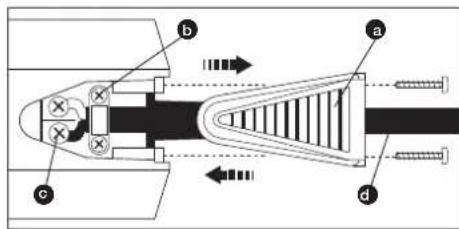

Vervanging van de kabel

Als de kabel beschadigd is, kan deze zonder de behui-

zing te openen gemakkelijk worden vervangen.

1. Belangrijk! De stekker uit het stopcontact trekken.
2. De vier schroeven aan het einde van het uitblaasmondstuk losdraaien.
3. Verwarming uitnemen en vervangen door een nieuwe verwarming.
4. Uitblaasmondstuk weer vastschroeven.

1. Belangrijk! De stekker uit het stopcontact trekken.
2. Schroeven losdraaien en afdekkapje ● verwijderen.
3. Trekontlasting ● los- maken.
4. Voedingsklemmen losmaken.
   5.Kabel ● eruit trekken.
5. Nieuwe kabel invoeren en in omgekeerde volgorde (1. voedingsklemmen vastschroeven etc.) weer bevestigen.

Fabrieksgarantie

Als koper heeft u t.o.v. de verkoper recht op de wettelijk voorgeschreven garantie. Voor zover dit recht op garantie in uw land bestaat, wordt die door onze garantie-verklaring noch verkort, noch beperkt. Wij verlenen 1 jaar garantie op de onberispelijke staat en het correcte functioneren van uw hetelucht apperaat uit het STEINEL Professional assortiment. Wij garanderen dat dit product geen materiaal-, productie- of constructiefouten heeft. Wij garanderen de goede werking van alle elektronische componenten en kabels, alsook dat alle toegepaste materialen en hun opervlakken vrij van gebreken zijn.

Garantie claimen

Als u aanspraak wilt maken op garantie, dan kunt u het betreffende artikel, compleet samen met het originele aankoopbewijs en de klachfomschrijving, terugsturen naar uw leverancier of direct

naar Van Spijk B.V., Postbus 2, 5688 HP OIRSCHOT, De Scheper 402, 5688 HP OIRSCHOT. Wij adviseren u daarom uw aankoopbewijs zorgvuldig te bewaren tot de garantieperiode is verlopen. STEINEL kan niet aansprakelijk worden gesteld voor de transportkosten en het transportrisico van het terugsturen.

(Op onze website www.vanspijk.nl vindt u meer informatie over het claimen van garantierechten)

Als u een garantie-aanvraag heeft of technische vragen betreffende uw product, kunt u contact opnemen met onze helpdesk [phone].

Verwijderen

Elektrische apparaten, toebehoren en verpakkingen dienen milieuvriendelijk gerecycled te worden.

Doe elektrische apparaten niet bij het huisvuill!

Alleen voor EU-landen:

Conform de geldende Europese richtlijn voor gebruikte elektrische en elektronische apparatuur en hun implementatie in nationaal recht, dienen niet langer bruikbare elektrische apparaten gescheiden ingezameld en milieuvriendelijk gerecycled te worden.

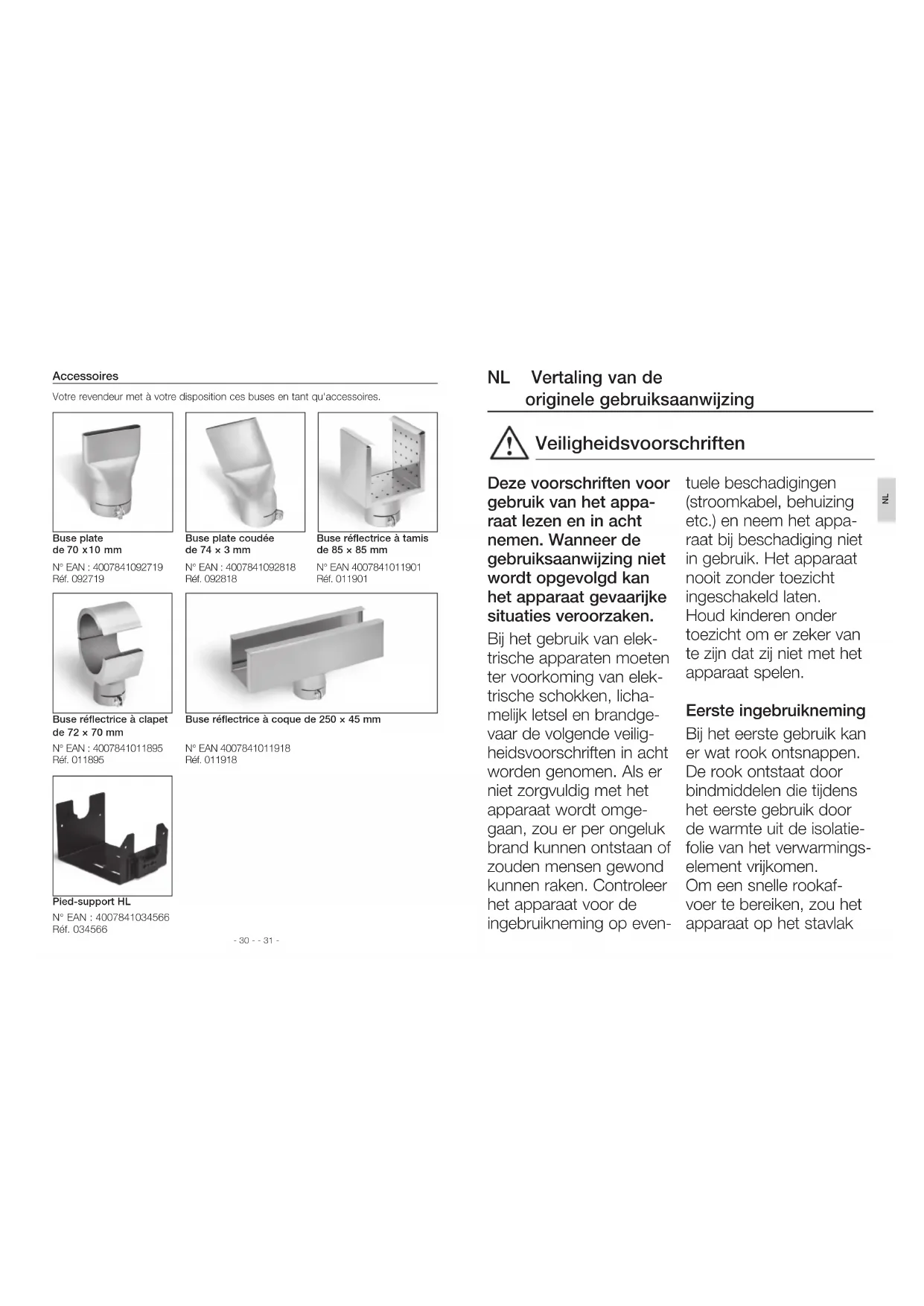

Toebehoren

U kunt deze mondstukken als toebehoren bij uw winkelier kopen
