Produkttyp	Värmepistol
Märke	Steinel
Modell	HG 5000 E
Matningsspänning	230-240 V / 50 Hz
Nominell effekt	3400 W
Temperaturområde	25 °C till 600 °C (steglöst justerbar)
Display	Segmenterad LED (börvärde och faktisk temperatur)
Maximalt luftflöde	800 l/min (steglöst justerbar)
Lufttryck	3000 Pa
Utloppsrörets diameter	50 mm
Ljudnivå	≤ 70 dB(A)
Vibrationsnivå	≤ 2,5 m/s²
Motorns livslängd	Cirka 20 000 timmar
Värmeelementets livslängd	500 till 800 timmar
Nätkabelns längd	2,5 m (H07 RN-F 2×1,5)
Vikt	1190 g (utan kabel)
Mått (L × B × H)	350 × 122 × 67 mm
Tillverkargaranti	1 år
Motortyp	Borstlös, lång livslängd
Inställningar	Progressiv temperatur och luftflöde, intelligent styrning
Byte av värmeelement	Enkelt, insatt med datachip
Byte av nätkabel	Utan att öppna höljet
Huvudanvändningsområden	Termoformning, plastsvetsning, färgborttagning, krympslangar, löddning, förtenning, avfrostning
Stötskydd	Ja

Vanliga frågor - HG 5000 E STEINEL

Vilken är den maximala temperaturen?

Den maximala temperaturen är 600 °C, steglöst justerbar med temperaturregulatorn.

Hur justerar man temperatur och luftflöde?

Använd temperaturregulatorn (ratt) för temperaturen och luftflödesregulatorn för flödet. Elektroniken justerar automatiskt flödet för att bibehålla vald temperatur.

Kan jag använda apparaten nära brandfarliga material?

Nej, använd aldrig apparaten nära brandfarliga material och rikta den inte länge mot samma ställe. Brandrisk.

Hur byter man värmeelementet?

Koppla bort apparaten, lossa de fyra skruvarna i änden av luftdrivröret, ta bort det gamla värmeelementet och sätt i det nya (med chip). Skruva tillbaka röret.

Kan nätkabeln bytas av användaren?

Ja, utan att öppna höljet. Det räcker med att lossa skruvarna på skyddskåpan, demontera dragavlastningen, skruva loss terminalerna, byta kabel och montera tillbaka.

Vad är livslängden för motor och värmeelement?

Den borstlösa motorn har en livslängd på cirka 20 000 timmar och värmeelementet 500 till 800 timmar.

Vilken typ av arbeten kan jag utföra med denna apparat?

Apparaten är lämplig för termoformning, plastsvetsning, färgborttagning, uppvärmning av krympslangar, löddning, förtenning, lossning av limmade fogar och avfrostning av vattenledningar.

Avger apparaten rök vid första användning?

Ja, lätt ofarlig rök kan uppstå vid första användning på grund av bindemedel i värmeelementet. Ventilera rummet väl och placera apparaten på sin stödytan.

Hur rengör man apparaten?

Efter användning, låt apparaten svalna och torka av den med en torr trasa. Använd inte aggressiva produkter. Rengör aldrig apparaten under vatten.

Var kan jag köpa tillbehör som munstycken?

Tillbehör (reflektormunstycken, etc.) finns hos din återförsäljare. Referenserna anges i bruksanvisningen.

BRUKSANVISNING HG 5000 E STEINEL

Verkbygsvägen 4 · SE-553 02 Jönköping

Tel.: [phone] · [e-mail] · www.khs.se

DK BATO Nordic a/s

Larkovci 10 · DK-4200 Slacolse · CVR: 29 21 53 91

Telefon: [phone]

[e-mail] · www.batonordic.dk

FI STC-Trading Oy

Konjartie 47 A · FL-00390 Helsinki

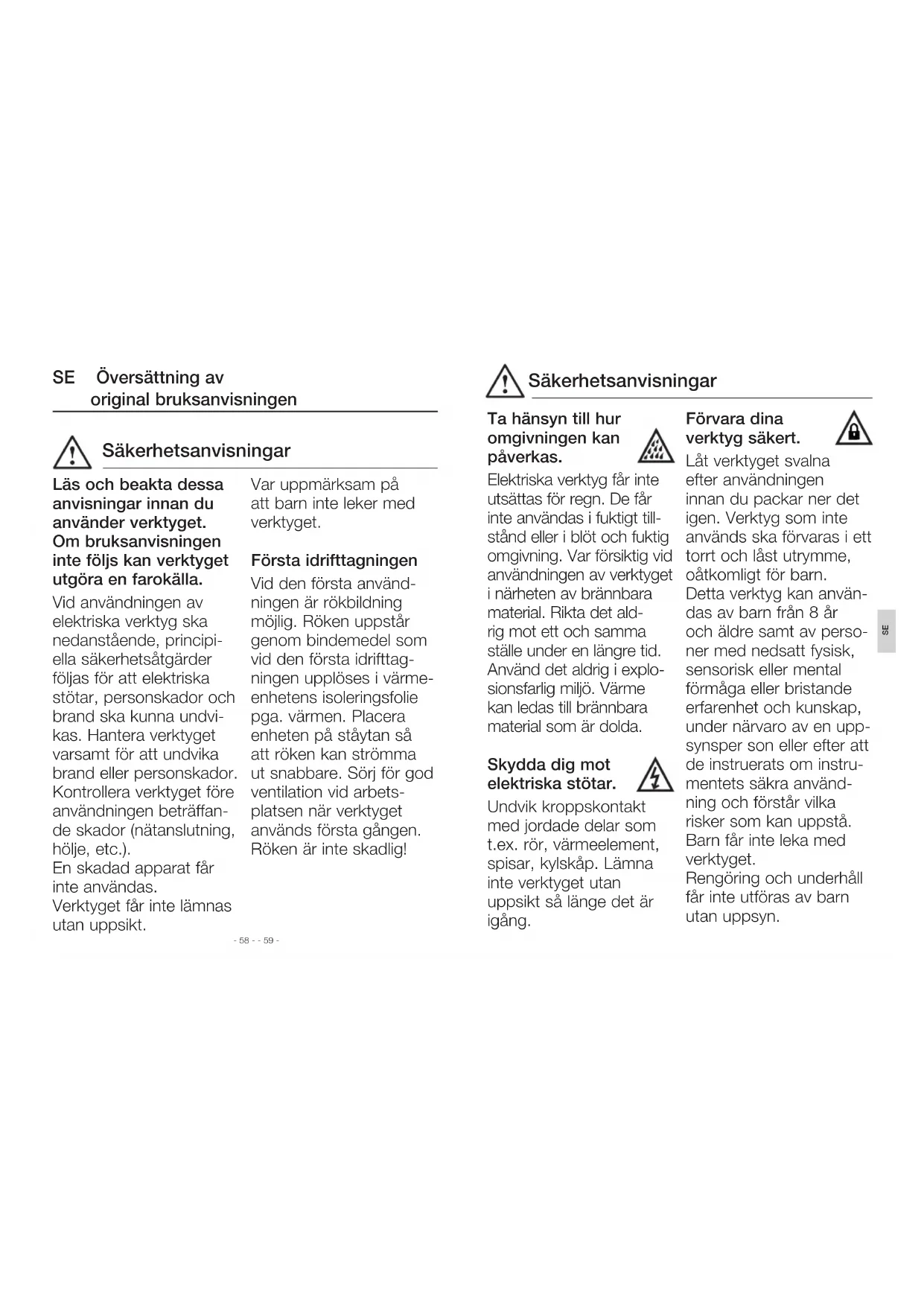

SE Översättning av original bruksanvisningen

Läs och beakta dessa anvisningar innan du använder verktyget. Om bruksanvisningen inte följs kan verktyget utgöra en farokälla.

Vid användningen av elektriska verktyg ska nedanstående, principiella säkerhetsåtgärder följas för att elektriska stötar, personskador och brand ska kunna undvikas. Hantera verktyget varsamt för att undvika brand eller personskador. Kontrollera verktyget före användningen beträffande skador (nätanslutning, hölje, etc.). En skadad apparat får inte användas. Verktyget får inte lämnas utan uppsikt.

Var uppmärksam på att barn inte leker med verktyget.

Första idrifttagningen

Vid den första användningen är rökbildning möjlig. Röken uppstår genom bindemedel som vid den första idrifttagningen upplöses i värmeenhetens isoleringsfolie pga. värmen. Placera enheten på ståytan så att röken kan strömma ut snabbare. Sörj för god ventilation vid arbetsplatsen när verktyget används första gången. Röken är inte skadlig!

Ta hänsyn till hur omgivningen kan påverkas.

Elektriska verktyg får inte utsättas för regn. De får inte användas i fuktigt tillständ eller i blöt och fuktig omgivning. Var försiktig vid användningen av verktyget i närheten av brännbara material. Rikta det aldrig mot ett och samma ställe under en längre tid. Använd det aldrig i explosionsfarlig miljö. Värme kan ledas till brännbara material som är dolda.

Skydda dig mot elektriska stötar.

Undvik kroppskontakt med jordade delar som t.ex. rör, värmeelement, spisar, kylskåp. Lämna inte verktyget utan uppsikt så länge det är igång.

Förvara dina verktyg säkert.

Låt verktyget svalna efter användningen innan du packar ner det igen. Verktyg som inte används ska förvaras i ett torrt och låst utrymme, oåtkomligt för barn. Detta verktyg kan användas av barn från 8 år och äldre samt av personer med nedsatt fysisk, sensorisk eller mental förmåga eller bristande erfarenhet och kunskap, under närvaro av en uppsynsper son eller efter att de instruerats om instrumentets säkra användning och förstår vilka risker som kan uppstå. Barn får inte leka med verktyget. Rengöring och underhåll får inte utföras av barn utan uppsyn.

Överbelasta inte dina verktyg.

Arbetet blir bättre och säkrare inom det angivna effektområdet.

Bär inte verktyget i kabeln och dra inte ut stickkontakten ur ut taget med verktyget. Skydda kabeln mot värme, olja och vassa kanter.

Se upp med giftiga gaser och antändningsrisken.

Vid bearbetning av plastmaterial, lacker och liknande material kan giftiga gaser frigöras. Obs! Risk för brand och antändning. För din egen säkerhet bör du endast använda tillbehör och extra utrustning som anges i bruksanvisningen eller som rekommenderas av verktygstillverkaren.

Användningen av andra verktyg och tillbehör än de som rekommenderas i bruksanvisningen eller i katalogen, kan leda till personskador.

Reparationer får bara göras av en elfackman.

Detta elverktyg motsvarar tillämpliga säkerhetsbestämmelser.

Reparationer får bara utföras av en behörig elfackman, annars finns risk för olyckor.

Förvara dessa säker- hetsanvisningar vid verktyget.

Ändamålsenlig användning

Elverktyget är avsett att forma och svetsa plast, ta bort färg och värma krympslangar. Den kan även användas för att löda

och förtenna, lösa upp lim och för att tina upp vattenledningar.

Hetluftpistol specifikationer

■ Helelektronisk temperatur- och luftmängdsreglering
■ Luftmängd och temperatur kan ställas in steglöst
■ Intelligent motor- och temperatur-styrning
■ Temperaturindikering med bör- och ärvärde

■ Värmeelement kan lätt bytas ut
■ Motor utan borstar ger en lång livslängd
■ Stabilt hus i ett stycke
■ Nätsladden kan bytas ut utan att huset behöver öppnas

Produktbeskrivning komponenter

①Utblåsningsrör∅ 50 mm
②Värme
Stötskydd
4 LED-segmentindikering

⑤ Temperature regulator
6 TILL-/FRÅN-brytare
⑦ Regulator för luftmängd

Tekniska data

Spänning	230-240	V/50 Hz
Effekt 3400 W
Temperatur	25-600°C, steglös
Typ av visning LED-segmentindikering
Luftmängdreglering	steglös
Luftmängd max. 800 l/min.
Lufttryck 3000 Pa
Utblåsningsrör ∅ 50 mm
Ljudnivå ≤ 70 dB (A)
Vibrationsnivå totalt ≤ 2,5 m/s2 / K = 0,08 m/s2
Livslängd motor ca 20000 timmar
Livslängd värmeelement ca 500-800 timmar
Nätsladd	H07 RN-F 2 × 1,5	längd: 2,5 m
Vikt (utan nätsladd)	1190 g
Mätt	350 x 122 x 67 mm (på stötskyddet Ⓞ)

Driftsättning

Slå på apparaten med TILL-/FRÅN-brytaren 5

Välj önskad bör-temperatur (25° C–600° C) med temperaturregulatorn 5

Temperaturvärdet samt bokstaven "A" som anger inställningsläge, visas på LED-segmentdisplayen. Efter all temperaturen har förvalts, kopplar apparaten efter ca 3 sekunder automatiskt om till visning av temperatur-ärvärdet.

Visningen av bör- och ärvärdet sker i steg om 10° C.

Luftmängden 7 an regleras steglöst med luftmängdsregulatom. Regleringen motsvarar den senaste normen över nätäterverkningar (EN 61000-3-3 flimmer-norm, EN 61000-3-2 övertoner norm).

Apparaten har en smart temperatur- och luftmängdreglering. Den tar alltid temperaturinställningen först (se diagram)

Exempel: För att uppnå den maximala temperaturen på 600° C när varvtalet samtidigt är instålt på max. luftmatning, reglerar elektroniken automatiskt ner luftmängden så mycket, tills de 600° C har uppnåtts. Motsvarande ökar luftmängden igen så snart temperaturen sänks.

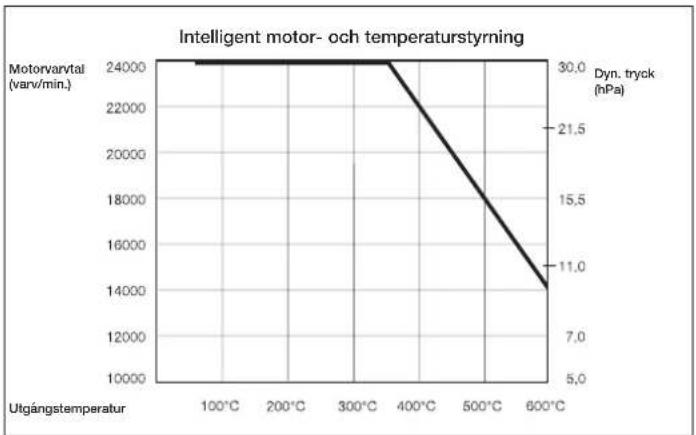

Intelligent motor- och temperaturstyrning

Byte av värmeenheten

Värmeenheten för HG 5000 E är inskjuten och kan bytas ut med ett par enkla handgrepp. Varje värmeenhet har ett chip med sin specifika informa-

tion. Vid monteringen av en ny värmeonhet övertas dess parameter från regleringselektroniken.

bytas ut utan att huset behöver öppnas.

1. Viktigt! Skilj apparaten från nätet.
2. Lossa de fyra skruvarna på utblåsningsrörets ände.
3. Dra av värmeenheten och byt ut den mot en ny.

4. Skruva fast utblåsningsröret igen.

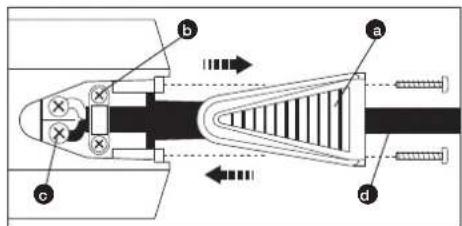

5. Viktigt! Skilj apparaten från nätet.

6. Lossa skruvarna och dra av täckkåpan ●.
7. Lossa dragavlastningen
8. Lossa matningskläm-moma ●.
9. Dra ut kabeln
10. Lägg i den nya kabeln och fixera den igen i omvänd ordning (skruva först fast klämmorna etc.).

Tillverkargaranti

Som köpare har du rätt till gällande garantirättigheter enligt konsumentlagen alt. ALEM 09. Dessa rättigheter varken förkortas eller begränsas genom vår garantiförklaring. Utöver den rättsliga garanti-fristen, ger vi 1 års garanti på att din STEINEL-Professional-Sensor-produkt är i oklanderligt skick och fungerar korrekt. Vi garanterar, att denna produkt är helt utan material-, produktions- eller konstruktionsfol. Vi garanterar, att alla elektroniska element och kablar är fullt funktionsdugliga samt att allt anvånt råmaterial jämte dess ytor, är helt utan brister.

Reklamation

Om du vill reklamera din produkt, så kontakter du inköpsstället dvs din återförsäljare. Om återförsäljaren av olika anledningar ej kan kontaktas kan du vända dig direkt till Steinels generalagent i Sverige;

Karl H Ström AB, Verktygsvägen 4, 553 02 Jönköping, 036 - 550 33 00. Vi rekommenderar att du sparar kvittot väl tills garantitiden har gått ut. För transport-kostnader och -risker vid retursändningar lämnar STEINEL ingen garanti.

Avfallshantering

Elapparater, tillbehör och förpackning måste lämnas in till miljövänlig återvinning.

Kasta inte elapparater i hushållssoporna!

Ytterligare uppgifter om produkter samt kontakt hittar du på vår hemsida. www.khs.se

Om du har frågor beträffande produkten eller frågor om garantins omfattning, kan du alltid nå oss på 036 - 550 33 00.

1ÅRS TILLVERKAR GARANTI

Gäller endast EU-länder:

Enligt det gällande europeiska direktivet om uttjänta elektriska och elektroniska apparater och dess omsättning i nationell lagstiftning, måste uttjänta elapparater lämnas in till miljövänlig återvinning.

Tillbehör

Din återförsäljare har dessa munstycken som tillbehörssortiment.

Platt munstycke 70 × 10 mm

EAN-kod: 4007841092719 Art.-nr.: 092719

Fällbart reflektormun- stycke 72 × 70 mm

EAN-kod: 4007841011895 Art.-nr.: 011895
