Produkttype	Varmepistol
Mærke	Steinel
Model	HG 5000 E
Forsyningsspænding	230-240 V / 50 Hz
Nominel effekt	3400 W
Temperaturområde	25 °C til 600 °C (trinløst justerbart)
Display	Segment-LED (indstillet og faktisk temperatur)
Maksimal luftstrøm	800 l/min (trinløst justerbart)
Lufttryk	3000 Pa
Udgangsrørdiameter	50 mm
Lydniveau	≤ 70 dB(A)
Vibrationsniveau	≤ 2,5 m/s²
Motorens levetid	Ca. 20.000 timer
Varmelegemets levetid	500 til 800 timer
Netledningens længde	2,5 m (H07 RN-F 2×1,5)
Vægt	1190 g (uden ledning)
Dimensioner (L × B × H)	350 × 122 × 67 mm
Fabriksgaranti	1 år
Motortype	Børsteløs, lang levetid
Indstillinger	Trinløs temperatur- og luftstrømsregulering, intelligent styring
Udskiftning af varmelegeme	Nem, indstikket med datachip
Udskiftning af netledning	Uden at åbne kabinettet
Primære anvendelser	Termoformning, plastiksvejsning, malingsfjernelse, krympeslanger, lodning, fortinning, afisning
Stødbeskyttelse	Ja

Ofte stillede spørgsmål - HG 5000 E STEINEL

Hvad er den maksimale opnåelige temperatur?

Den maksimale temperatur er 600 °C, trinløst justerbar via temperaturregulatoren.

Hvordan indstilles temperatur og luftstrøm?

Brug temperaturregulatoren (skiven) til temperaturen og luftstrømsregulatoren til luftstrømmen. Elektronikken justerer automatisk luftstrømmen for at opretholde den valgte temperatur.

Kan jeg bruge apparatet i nærheden af brandbare materialer?

Nej, brug aldrig apparatet i nærheden af brandbare materialer, og ret det ikke i lang tid mod samme sted. Brandfare.

Hvordan udskiftes varmelegemet?

Tag stikket ud, løsn de fire skruer i enden af luftfremdrivningsrøret, fjern det gamle varmelegeme og indsæt det nye (med chip). Skru røret på igen.

Er netledningen udskiftelig af brugeren?

Ja, uden at åbne kabinettet. Man skal blot løsne skruerne på beskyttelseshætten, afmontere trækaflastningen, skrue klemmerne af, udskifte ledningen og samle igen.

Hvad er levetiden for motoren og varmelegemet?

Den børsteløse motor har en levetid på ca. 20.000 timer, og varmelegemet på 500 til 800 timer.

Hvilke typer arbejde kan jeg udføre med dette apparat?

Apparatet er velegnet til termoformning, plastiksvejsning, malingsfjernelse, opvarmning af krympeslanger, lodning, fortinning, adskillelse af limede samlinger og afisning af vandrør.

Afgiver apparatet røg ved første brug?

Ja, der kan komme en let ufarlig røg ved første ibrugtagning på grund af bindemidlerne i varmelegemet. Luft godt ud i rummet og stil apparatet på sin støtteflade.

Hvordan rengør jeg apparatet?

Efter brug, lad apparatet køle af, og tør det af med en tør klud. Brug ikke aggressive midler. Rengør aldrig apparatet under vand.

Hvor kan jeg købe tilbehør som dyser?

Tilbehør (refleksdyser osv.) fås hos din forhandler. Referencerne er angivet i vejledningen.

BRUGSANVISNING HG 5000 E STEINEL

Säkerhetsanvisningar

Säkerhetsanvisningar

Säkerhetsanvisningar

Om nätkabeln har skadats kan den utan problem

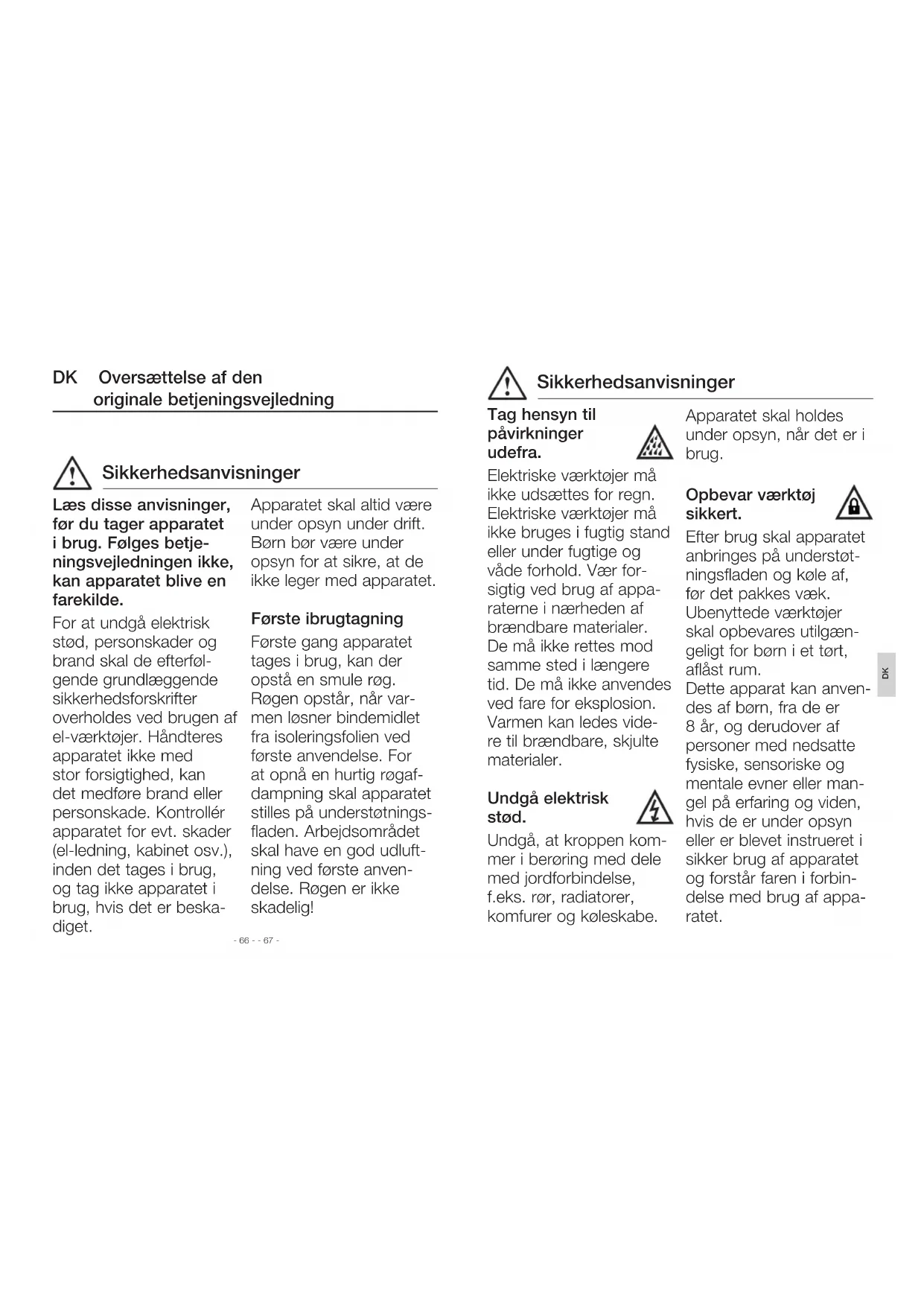

DK Oversættelse af den originale betjeningsvejledning

Sikkerhedsanvisninger

Læs disse anvisninger, før du tager apparatet i brug. Følges betjeningsvejledningen ikke, kan apparatet blive en farekilde.

For at undgå elektrisk stød, personskader og brand skal de efterfølgende grundlæggende sikkerhedsforskrifter overholdes ved brugen af el-værktøjer. Händteres apparatet ikke med stor forsigtighed, kan det medføre brand eller personskade. Kontrollér apparatet for evt. skader (el-ledning, kabinet osv.), inden det tages i brug, og tag ikke apparatet i brug, hvis det er beska-diget.

Apparatet skal altid være under opsyn under drift. Børn bør være under opsyn for at sikre, at de ikke leger med apparatet.

Første ibrugtagning

Første gang apparatet tages i brug, kan der opstå en smule røg. Røgen opstår, når varmen løsner bindemidlet fra isoleringsfolien ved første anvendelse. For at opnå en hurtig røgaf-dampning skal apparatet stilles på understøtnings-fladen. Arbejdsområdet skal have en god udluftning ved første anvendelse. Røgen er ikke skadelig!

Sikkerhedsanvisninger

Tag hensyn til påvirkninger udefra.

Apparatet skal holdes under opsyn, när det er i brug.

Elektriske værktøjer må ikke udsættes for regn. Elektriske værktøjer må ikke bruges i fugtig stand eller under fugtige og våde forhold. Vær forsigtig ved brug af apparaterne i nærheden af brændbare materialer. De må ikke rettes mod samme sted i længere tid. De må ikke anvendes ved fare for eksplosion. Varmen kan ledes vide-re til brændbare, skjulte materialer.

Undgå elektrisk stød.

Opbevar værktøj sikkert.

Efter brug skal apparatet anbringes på understøtningsfladen og køle af, før det pakkes væk. Ubenyttede værktøjer skal opbevares utilgængeligt for børn i et tørt, aflåst rum. Dette apparat kan anvendes af børn, fra de er 8 år, og derudover af personer med nedsatte fysiske, sensoriske og mentale evner eller mangel på erfaring og viden, hvis de er under opsyn eller er blevet instrueret i sikker brug af apparatet og forstår faren i forbindelse med brug af apparatet.

Sikkerhedsanvisninger

Børn må ikke lege med apparatet. Rengøring og brugervedligeholdelse må kun udføres af børn, hvis de er under opsyn.

Værktøjerne må ikke overbelastes.

De arbejder optimalt og sikkert inden for det anførte effektområde. Bær ikke værktøjet i ledningen, og brug ikke ledningen til at trække stikket ud af stikkontakten. Beskyt kablet mod varme, olie og skarpe kanter.

Vær opmærksom giftige gasser og antændelsesfare.

Ved bearbejdning af plast, maling og lignende materialer kan der opstå giftige gasser. Vær

opmærksom på brand- og antændelsesfare. Af hensyn til din egen sikkerhed bør du kun anvende tilbehør og eks- traudstyr, der er anført i betjeningsvejledningen eller anbefales eller oply- ses af værktøjsprodu- centen. Anvendes andet tilbehør og udstyr end angivet i betjeningsvej- ledningen eller kataloget, kan dette medføre per- sonskade.

Reparationer må kun udføres af en elektriker.

Dette elektriske værktøj overholder de gældende sikkerhedsforskrifter. Reparation må kun udføres af en elektriker, ellers kan brugeren komme til skade.

Sikkerhedsanvisninger

Opbevar sikkerheds- anvisningerne sammen med apparatet.

Korrekt anvendelse

Det elektriske værkløj er beregnet til formgivning og svejsning af kunststof, fjernelse af lag af maling samt opvarmning af krympeslanger. Den er også velegnet

til lodning og fortinning, opløsning af lim- samlinger samt optøning af vandrør.

Varmluftblæser - specifikationer

■ Elektronisk regulering af temperatur og luftmængde
■ Trinløst indstillelig luftmængde og temperatur
■ Intelligent motor- og temperaturstyring
■ Temperaturvisning med nominel og faktisk værdi

■ Nem udskiftning af varmelegeme
■ Børsteløs motor sikrer lang levetid
■ Robust hus i én del
■ Netledningen kan udskiftes uden at åbne huset

Beskrivelse af komponenter

①Udblæsningsrør∅ 50 mm
②Varmelegeme
3 Stødsikring
4 LED-segmentdisplay

⑤ Temperaturregulator
6 Kontakt TIL/FRA
⑦ Luftstrømsregulator

Tekniske data

Spænding	230-240	V/50 Hz
Effekt 3400 W
Temperatur	25-600°C, trinløs
Displaytype	LED-segmentdisplay
Luftmængderegulering	trinløs
Luftmængde maks. 800 l/min.
Lufttryk 3000 Pa
Udblæsningsrør ∅ 50 mm
Støjniveau ≤ 70 dB (A)
Samlet svingningsværdi ≤ 2,5 m/s2 / K = 0,08 m/s2
Motorens levetid ca. 20000 timer
Varmellegemets levetid ca. 500-800 timer
Netledning H07 RN-F 2 × 1,5		længde: 2,5 m
Vægt (uden netledning) 1190 g
Mål 350 x 122 x 67 mm (ved stodsikring		3

Idrifttagning

Tænd apparatet med TÆND/SLUK-kontakten

Vælg den ønskede nominelle temperatur (25 °C - 600 °C) vna. temperaturregulato- ren ⑤ Temperaturværdien samt bogsta- vet "A" til angivelse af indstillingstistanden vises på LED-segmentdisplayet. Efter at temperaturen er valgt, skifter enheden efter ca. 3 sekunder automatisk til visning af den faktiske temperaturværdi. De nominelle og faktiske værdier vises i trin å 10 °C.

Luftmængden man reguleres triniøst med luftmængderegulatoren. Reguleringen lever op til de nyeste standarder om nettilbagevirkninger (EN 61000-3-3 standard for flimmer, EN 61000-3-2 standard for emission af harmonisk strøm).

Enheden har intelligent temperatur- og luftmængderegulering. Denne regulering giver temperaturindstillingen førsteprioritet (se diagram).

Eksempel: For at nå den maksimale temperatur på 600 °C med samtidig indstilling af omdrejningstallet til maks. luftmængde, nedregulerer elektronikken automatisk luftmængden, indtil de 600 °C nås. Tilsvaronde oges luftmængden igen, så snart temperaturen sænkes.

Udskiftning af varmelegeme

Varmelegemet i HG 5000 E er trykket på og kan nemt udskiftes med et snuptag. Alle varmelegemer indeholder en chip med deres specifikke

data. Ved montering af et nyt varmelegeme overtager reguleringselektronikken dets parametre.

1. Vigtigt! Træk stikket ud af kontakten.
2. Løsn de fire skruer for enden af udblæsningsrøret.
3. Træk varmelegemet af, og sæt el nyl på.
4. Skru udblæsningsrøret fast igen.

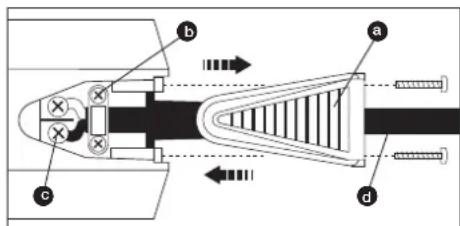

Udskiftning af ledning

Hvis el-ledningen er beskadiget, kan den nemt udskiftes uden at åbne huset.

1. Vigtigt! Træk stikket ud af kontakten.
2. Løsn skruerne, og træk kappen ● af.
3. Løsn trækaflastningen
4. Løsn netklemmerne ●
5. Træk ledningen ● ud.
6. Sæt en ny ledning i, og fastgør den i omvendt rækkefølge (1. skru klemmerne fast etc.).

Producentgaranti

Som køber har du de lovbestemte rettigheder over for sælger. Såfremt disse rettigheder eksisterer i dit land, hverken afkortes eller begrænses de af vores garantierklæring. Vi giver 1 års garanti for fejlfri og korrekt funktion på dit STEINEL-Professional-sensorteknologi-produkt. Vi garanterer, at dette produkt ikke har materiale-, produktions- eller konstruktionsfejl. Vi giver garanti for alle elektroniske komponenters og kablers funktionsevne og for, at alle anvendte materialer og disses overflader ikke har mangler.

Fremsættelse af krav

Hvis du vil fremsætte en reklamation over dit produkt, bedes du sende produktet komplet og fragtfrit med den originale købsdokumentation, som skal indeholde købsdato og produktbetegnelse, til din

forhandler BATO Nordic a/s, Lærkevej 10, DK-4200 Slagelse, CVR: 29 21 53 91. Vi anbefaler, at du opbevarer din købsdokumentation sikkert, indtil garantiperioden er udløbet. Roliba A/S hæfter ikke for transportomkostninger og risici under returneringen af produktet.

Du finder informationer om gennemførelse af et garantikrav på vores hjemmeside www.roliba.dk

Hvis du har et garantitilfælde eller et spørgsmål til dit produkt, kan du altid ringe på tlf. ([phone].

-72--73-

Bortskaffelse

Smid ikke elapparater ud sammen med husholdningsaffaldet!

Kun for EU-lande:

I henhold til det europæiske direktiv om kasserede el- og elektronikapparater skal kasserede elapparater indsamles separat og bortskaffes til miljøvenlig genvinding.

Tilbehør

Disse dyser kan rekvireres hos din forhandler som tilbehør.

Røyken som slipper ut, er ikke skadelig!

Sikkerhetsmerknader

①Utblåsningsrør∅ 50 mm
② Varmeelement
3Støtbeskyttelse
④ LED-segmentdisplay

⑤ Temperaturregulator
6 AV-/PÅ-bryter
⑦ Luftstrømregulator

Din forhandler har følgende dyser som tilbehør.
