HG 5000 E - Sıcak hava tabancası STEINEL - Ücretsiz kullanım kılavuzu

Ürün Tipi	Isı tabancası
Marka	Steinel
Model	HG 5000 E
Besleme Gerilimi	230-240 V / 50 Hz
Nominal Güç	3400 W
Sıcaklık Aralığı	25 °C ila 600 °C (kademesiz ayarlanabilir)
Ekran	Segmentli LED (ayar ve gerçek sıcaklık)
Maksimum Hava Akışı	800 l/dk (kademesiz ayarlanabilir)
Hava Basıncı	3000 Pa
Çıkış Borusu Çapı	50 mm
Ses Seviyesi	≤ 70 dB(A)
Titreşim Seviyesi	≤ 2,5 m/s²
Motor Ömrü	Yaklaşık 20.000 saat
Isıtma Elemanı Ömrü	500 ila 800 saat
Şebeke Kablosu Uzunluğu	2,5 m (H07 RN-F 2×1,5)
Ağırlık	1190 g (kablosuz)
Boyutlar (U x G x Y)	350 x 122 x 67 mm
Üretici Garantisi	1 yıl
Motor Tipi	Fırçasız, uzun ömürlü
Ayarlar	Kademesiz sıcaklık ve hava akışı, akıllı kontrol
Isıtma Elemanı Değişimi	Kolay, veri çipli takma
Şebeke Kablosu Değişimi	Gövdeyi açmadan
Ana Kullanım Alanları	Termoform, plastik kaynak, boya sökme, ısıyla daralan makaron, lehimleme, kalaylama, buz çözme
Darbe Koruması	Evet

Sık sorulan sorular - HG 5000 E STEINEL

Ulaşılabilen maksimum sıcaklık nedir?

Maksimum sıcaklık 600 °C'dir ve sıcaklık regülatörü ile kademesiz olarak ayarlanabilir.

Sıcaklık ve hava akışı nasıl ayarlanır?

Sıcaklık için sıcaklık regülatörünü (tekerlek), hava akışı için hava akış regülatörünü kullanın. Elektronik, seçilen sıcaklığı korumak için akışı otomatik olarak ayarlar.

Cihazı yanıcı malzemelerin yakınında kullanabilir miyim?

Hayır, cihazı asla yanıcı maddelerin yakınında kullanmayın ve uzun süre aynı yere yöneltmeyin. Yangın riski.

Isıtma elemanı nasıl değiştirilir?

Cihazı fişten çekin, hava itme borusunun ucundaki dört vidayı gevşetin, eski ısıtma elemanını çıkarın ve yeniyi (çipli) takın. Boruyu tekrar vidalayın.

Şebeke kablosu kullanıcı tarafından değiştirilebilir mi?

Evet, gövdeyi açmadan. Koruyucu kapağın vidalarını gevşetmek, çekmezlik tertibatını sökmek, terminalleri sökmek, kabloyu değiştirmek ve yeniden monte etmek yeterlidir.

Motor ve ısıtma elemanının ömrü nedir?

Fırçasız motorun ömrü yaklaşık 20.000 saat, ısıtma elemanının ömrü ise 500 ila 800 saattir.

Bu cihazla hangi tür işleri yapabilirim?

Cihaz termoform, plastik kaynak, boya sökme, ısıyla daralan makaron ısıtma, lehimleme, kalaylama, yapıştırılmış montajları sökme ve su borularında buz çözme işlemleri için uygundur.

Cihaz ilk kullanımda duman çıkarır mı?

Evet, ısıtma elemanındaki bağlayıcılar nedeniyle ilk çalıştırmada hafif, zararsız bir duman çıkabilir. Odayı iyi havalandırın ve cihazı destek yüzeyine koyun.

Cihaz nasıl temizlenir?

Kullanımdan sonra cihazın soğumasını bekleyin, ardından kuru bir bezle silin. Agresif ürünler kullanmayın. Cihazı asla su altında temizlemeyin.

Başlık gibi aksesuarları nereden satın alabilirim?

Aksesuarlar (reflektör başlıkları vb.) bayinizde mevcuttur. Referanslar kullanım kılavuzunda belirtilmiştir.

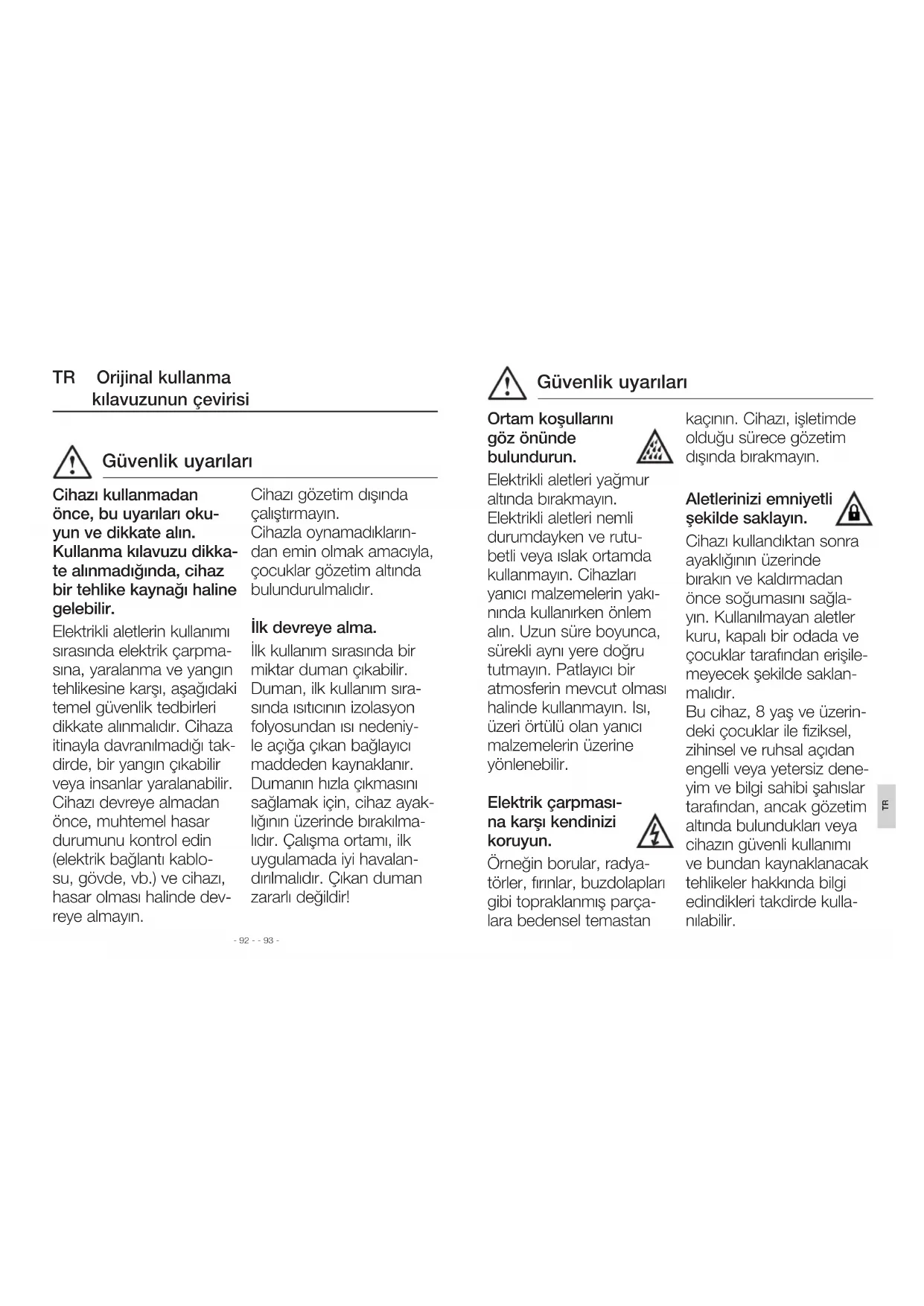

KULLANIM KILAVUZU HG 5000 E STEINEL

TR Orijinal kullanma kılavuzunun çevirisi

Güvenlik uyarıları

Cihazı kullanmadan önce, bu uyanları okuyun ve dikkate alın. Kullanma kılavuzu dikkate alınmadığında, cihaz bir tehlike kaynağı haline gelebilir.

Elektrikli aletlerin kullanımı sırasında elektrik çarpmasına, yaralanma ve yangın tehlikesine karşı, aşağıdaki temel güvenlik tedbirleri dikkate alınmalıdır. Cihaza itinayla davranılmadığı takdirde, bir yangın çıkabilir veya insanlar yaralanabilir. Cihazı devreye almadan önce, muhtemel hasar durumunu kontrol edin (elektrik bağlantı kablosu, gövde, vb.) ve cihazı, hasar olması halinde devreye almayın.

Cihazı gözetim dışında çalıştırmayın. Cihazla oynamadıklarından emin olmak amacıyla, çocuklar gözetim altında bulundurulmalıdır.

İlk devreye alma.

İlk kullanım sırasında bir miktar duman çıkabilir. Duman, ilk kullanım sırasında ıstıcının izolasyon folyosundan ısı nedeniy-le açığa çıkan bağlayıcı maddeden kaynaklanır. Dumanın hızla çıkmasını sağlamak için, cihaz ayak-lığını üzerinde bırakılmalıdır. Çalışma ortamı, ilk uygulamada iyi havalandırılmalıdır. Çıkan duman zararlı değildir!

Güvenlik uyarıları

Ortam koşullarını göz önünde bulundurun.

kaçının. Cihazı, işletimde olduğu sürece gözetim dışında bırakmayın.

Elektrikli aletleri yağmur altında bırakmayın. Elektrikli aletleri nemli durumdayken ve rutubetli veya ıslak ortamda kullanmayın. Cihazları yanıcı malzemelerin yakınında kullanırken önlem alın. Uzun süre boyunca, sürekli aynı yere doğru tutmayın. Patlayıcı bir atmosferin mevcut olması halinde kullanmayın. Isı, üzeri örtülü olan yanıcı malzemelerin üzerine yönlenebilir.

Elektrik çarpması- na karşı kendinizi koruyun.

Aletlerinizi emniyetli şekilde saklayın.

Cihazı kullandıktan sonra ayaklığının üzerinde bırakın ve kaldırmadan önce soğumasını sağlayın. Kullanılmayan aletler kuru, kapalı bir odada ve çocuklar tarafından erişile-meyecek şekilde saklan-malıdır. Bu cihaz, 8 yaş ve üzerindeki çocukların ile fiziksel, zihinsel ve ruhsal açıdan engelli veya yetersiz dene-yim ve bilgi sahibi şahıslar tarafından, ancak gözetim altında bulundukları veya cihazın güvenli kullanımı ve bundan kaynaklanacak tehlikeler hakkında bilgi edindikleri takdirde kullanılabilir.

Güvenlik uyarıları

Çocuklar cihazla oyna-mamalıdır. Temizlik ve kullanıcı bakımı, gözetim altında olmayan çocuklar tarafından yapılamaz.

Aletlerinizi aşırı zorlamayın.

Bu cihazlar, belirtilmiş olan performans aralığında en iyi ve güvenli şekilde çalışır. Aleti kablosundan tutarak taşımayın ve fişini prizden çekmek için kablosundan yararlanmayın. Kabloyu yüksek sıcaklık, yağ ve keskin kenarlardan koruyun.

Zehirli gazlara ve tutuşma tehlikesine karşı dikkatli olun.

Sentetik maddeler, boyalar ve benzeri malzemelerle çalışırken, zehirli gazlar ortaya çıkabilir. Zehirli gazlara ve tutuşma tehli-

kesine karşı dikkatli olun. Kendi güvenliğiniz için sadece, kullanma kılavuzunda belirtilen veya aletin üreticisi tarafından önerilen ya da belirtilen aksesuar ve ilave cihazları kullanın. Kullanma kılavuzunda veya katalogda önerilen yardımcı aletler veya akse-suarlar dışındakilerin kullanılması, bedensel bir yaralanma tehlikesine maruz kalmanıza yol açabilir.

Onarımları sadece uzman elektrik- çilere yaptırın

Bu elektrikli alet, ilgili güvenlik yönetmeliklerine uygundur.

Onarımlar sadece uzman elektrikçiler tarafından yapılmalıdır, aksi halde kullanıcı kazalara maruz kalabilir.

Güvenlik uyarıları

Bu güvenlik uyarlarını, cihazla birlikte saklayın.

Tasfiye

Elektrikli cihazlar, aksesuar ve ambalajlar, çevre dostu bir dönüşüme gönderilmelidir.

Elektrikli cihazları evsel atıkların içine atmayın!

Sadece AB ülkeleri için:

Atık Elektrikli ve Elektronik Cihazlar Avrupa yönergesine ve bunun dönüştüğü ulusal yasaya göre, artık kullanılamayacak haldeki elektrikli cihazların aynı toplanıp çevre dostu geri dönüşüm için gönderilmesi zorunludur.

Amacına uygun kullanım

Elektrikli cihaz plastiklerin şekilendirilmesi ve kaynatılması, boyaların sökülmesi ve makaronların ısıtılması için kullanılır. Ayrıca

lehim yapmak ve kalaylamak, yapıştırmalı bağlantılan ayırmak ve su tesisatlarını eritmek için uygundur.

Sıcak hava tabancası özellikleri

■ Tam elektronik sıcaklık ve hava akış kontrolü
■ Hava miktarı ve sıcaklık kademesiz ayarlanabilir
■ Akıllı motor ve sıcaklık kontrolü
■ Hedef değer ve gerçek değerli sıcaklık göstergesi

■ Isitici kolayca değiştirilebilir
■ Fırçasız motor uzun bir kullanım ömrü sunar
■ Sağlam tek parçalı gövde
■ Elektrik kablosu, gövdeyi açmadan değiştirilebilir

Cihaz açıklaması Yapı parçaları

① Üfleme borusu ∅ 50 mm
②Isitici
3 Darbe koruması
4 LED segment göstergesi

5 Sıcaklık regülatörü
6 AÇIK/KAPALI anahtarı
7 Hava regulatörü

Teknik özellikler

Gerilim	230–240	V/50 Hz
Güç 3400 W
Sıcaklık	25–600°C, kademesiz
Gösterge türü LED segment göstergesi
Hava akış kontrolü kademesiz
Hava miktarı maks. 800 lt/dak
Hava basinci 3000 Pa
Üfleme borusu ∅ 50 mm
Emisyon ses şiddeti sevlyesi ≤ 70 dB (A)
Titreşim toplam değeri ≤ 2,5 m/s2 / K = 0,08 m/s2
Motor kullanım ömrü yak. 20000 saat
Isilici kullanım ömrü yak. 500–800 saat
Elektrik kablosu H07 RN-F 2 × 1,5		Uzunluk: 2,5 m
Ağırlık (elektrik kablosu hariç) 1190 gr
Boyutlar 350 x 122 x 67 mm (darbe korumasında )		3

Devreye alma

Cinazı, AÇMA/KAPAMA anahtarından 6Calıştının.

Sıcaklık regulatörü 5 ile, istediğiniz hedef sıcaklığı seçin (25°C–600°C). Sıcaklık değeri ve ayar modunun tanımlanması için "A" hari, LED segment göstergesinde görüntülenir. Sıcaklık seçiminin ardından cihaz otomatik olarak, yak. 3 saniye sonra gerçek sıcaklık göstergesine geçiş yapar. Hedef ve gerçek değerlerin göstergesi 10°C adımlarla yapılır.

Hava miktarı ⑦ hava regülatörü ile kade-mesiz olarak kontrol edilebilir. Kontrol işlemi, şebeke etkileri için en son standartlara uygundur (EN 61000-3-3 Titreme normu, EN 61000-3-2 Harmonik standart).

Cihaz, akıllı bir sıcaklık ve hava akış kontrolüne sahiptir. Bu, sıcaklık ayanna daima öncelik verir (bakın Diyagram).

Örnek: Maksimum sıcaklık olan 600° C'ye erişmek için, eşzamanlı olarak devir sayısını maks. hava akışına ayarlamak suretiyle, elektronik kumanda otomatik olarak hava miktarını 600° C elde edilene kadar azaltır. Buna uygun olarak, sıcaklık düşürüldüğü sürece hava miktarı tekrar artırılır.

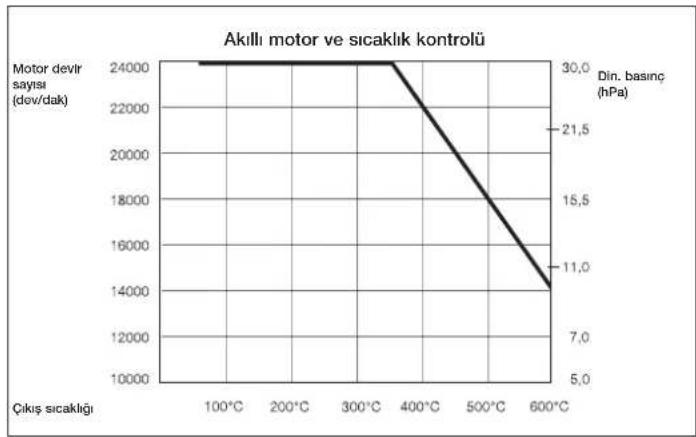

Akıllı motor ve sıcaklık kontrolü

Isitici değişimi

HG 5000 E ıstıcısı yuvaya takılmıştır ve birkaç basit işlemle değiştirilebilir. Her ıstıcıda, özel verilerinin yer aldığı bir çip bulunur.

Yeni bir ıstıcı takıldığında, bunun parametreleri elektronik kontrol tarafından alınır.

1. Önemli! Cihazı elektrik şebekesinden ayırın.
2. Üfleme borusunun sonundaki dört vidayı sökün.
3. İsıtıcıyı çekerek çıkartın ve yeni ısıtıcıyla değiştirin.
4. Üfleme borusunu tekrar vidalayın.

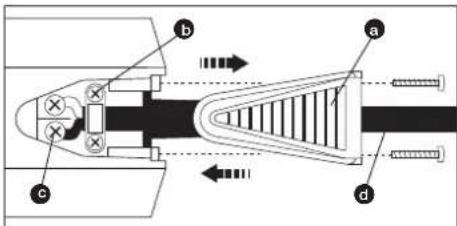

Kablo değişimi

Elektrik kablosu hasarlandığında, gövde açılmaksızın

sorunsuz şekilde değişti- rilebilir:

1. Önemli! Cihazı elektrik şebekesinden ayının.
2. Vidaları sökün ve kapağı ● yerinden alın.
3. Çekme emniyetini sökün.
4. Elektrik terminallerini sökün.
   5.Kabloyu ● dışarı çekin.
5. Yeni kabloyu yerleştirin ve tersine sıralamayla (1. elektrik terminalini vida-layın vb.) tekrar sabitleyin.

Üretici garantisi

Alici sıfatıyla saticiya karşı kanun ile öngö- rülen garanti haklarına sahipsiniz. Bu haklar ükenizde geçerli olduğu sürece, garanti beyanımızla kısaltılmamakta ve sınırlanmamaktadır. STEINEL-Professional STEINEL Profesyonel Sensörlü ürününzün kusursuz kullanıabilirliği ve düzenli fonksiyonu konusunda 1 yıl bir garanti süresi tanıyoruz. Bu ürünün malzeme, üretim ve tasanım hatalarından arınmış olduğunu garanti ediyoruz. Tüm elektronik parçaların ve kab- loların işlevselligini ve ayrıca kullanılan tüm hammaddelerde ve bunların yüzeylerinde kusursuzluğu garanti ediyoruz.

Garanti haklarından faydalanma

Ürününüzle ilgili şikayetiniz olduğunda, lütfen tam ve gönderi ücreti ödenmiş olarak, üzerinde satış tarihinin ve ürün tanımının bulunması gereken orijinal satın alma belgesiyle birlikte satıcınıza veya doğrudan

ATERSAN İTHALAT MAK. İNŞ. TEKNIK MLZ. SAN. ve TİC. A.Ş.

Tersane Cad. No: 48, 34420 Karaköy / İstanbul adresine gönderiniz. Bu nedenle, satın alma belgenizi garanti süresi sona erene kadar saklamanızı tavsiye ediyoruz. Geri göndermeyle ilgili nakliye maliyetleri ve riskleri hakkında, STEINEL hiçbir sorumluluk almaz.

Bir garanti durumunda yapılması gerekenler hakkındaki bilgileri yandaki web sitemizde bulabilirsiniz: www.atersan.com

Bir garanti durumu veya ürününüzle ilgili herhangi bir sorunuz olduğunda, bize her zaman memnuniyetle Acil Servis Hattı

[phone] ulaşabilirsiniz.

-98--99-

Aksesuarlar

Saticınızda, aksesuar olarak bu memeler hazır durumda sizi bekliyor.

Açılı yassı meme 74 × 3 mm

EAN kodu: 4007841092818 Ür.-No.: 092818

Elek yansıticili meme 85 × 85 mm

EAN kodu: 4007841011901 Ür.-No.: 011901

Katlanır reflektör memesi 72 × 70 mm

EAN kodu: 4007841011895 Ür.-No.: 011895

Kılıf yansıticili meme 250 × 45 mm

EAN kodu: 4007841011918 Ür.-No.: 011918
