HG 5000 E - Kuuma-ilmapuhallin STEINEL - Ilmainen käyttöohje ja opas

Tuotetyyppi	Lämpöpistooli
Merkki	Steinel
Malli	HG 5000 E
Syöttöjännite	230-240 V / 50 Hz
Nimellisteho	3400 W
Lämpötila-alue	25 °C - 600 °C (portaattomasti säädettävä)
Näyttö	Segmentoitu LED-näyttö (asetus- ja todellinen lämpötila)
Maksimi ilmanvirtaus	800 l/min (portaattomasti säädettävä)
Ilmanpaine	3000 Pa
Poistoputken halkaisija	50 mm
Melutaso	≤ 70 dB(A)
Tärinätaso	≤ 2,5 m/s²
Moottorin käyttöikä	Noin 20 000 tuntia
Lämmityselementin käyttöikä	500 - 800 tuntia
Verkkajohdon pituus	2,5 m (H07 RN-F 2×1,5)
Paino	1190 g (ilman johtoa)
Mitat (P × L × K)	350 × 122 × 67 mm
Valmistajan takuu	1 vuosi
Moottorityyppi	Harjaton, pitkä käyttöikä
Säädöt	Portaattomasti säädettävä lämpötila ja ilmanvirtaus, älykäs ohjaus
Lämmityselementin vaihto	Helppo, liitin datapiirillä
Verkkajohdon vaihto	Avaamatta koteloa
Pääasialliset käyttötarkoitukset	Muovin muovaus, muovin hitsaus, maalinpoisto, kutistesukat, juottaminen, tinaus, sulatus
Iskusuojaus	Kyllä

Usein kysytyt kysymykset - HG 5000 E STEINEL

Mikä on saavutettavissa oleva maksimilämpötila?

Maksimilämpötila on 600 °C, portaattomasti säädettävissä lämpötilansäätimen avulla.

Kuinka lämpötilaa ja ilmanvirtausta säädetään?

Käytä lämpötilansäädintä (säätöpyörä) lämpötilalle ja ilmanvirtauksen säädintä virtaukselle. Elektroniikka säätää automaattisesti virtausta ylläpitääkseen valitun lämpötilan.

Voiko laitetta käyttää syttyvien materiaalien lähellä?

Ei, älä koskaan käytä laitetta syttyvien materiaalien lähellä äläkä suuntaa sitä pitkäksi aikaa samaan paikkaan. Tulipalon vaara.

Kuinka lämmityselementti vaihdetaan?

Irrota laite verkkovirrasta, löysää ilman poistoputken päässä olevat neljä ruuvia, poista vanha lämmityselementti ja aseta uusi (datapiirillä). Kiristä putki takaisin.

Voiko käyttäjä vaihtaa verkkojohdon?

Kyllä, avaamatta koteloa. Riittää löysätä suojakannen ruuvit, purkaa vedonpoistolaite, irrottaa liittimet, vaihtaa johto ja koota takaisin.

Mikä on moottorin ja lämmityselementin käyttöikä?

Harjattomalla moottorilla on käyttöikä noin 20 000 tuntia ja lämmityselementillä 500 - 800 tuntia.

Minkälaisia töitä voin tehdä tällä laitteella?

Laite soveltuu muovin muovaukseen, muovin hitsaukseen, maalinpoistoon, kutistesukkien lämmittämiseen, juottamiseen, tinaukseen, liimattujen liitosten irrottamiseen ja vesiputkien sulatukseen.

Tuottaako laite savua ensimmäisellä käyttökerralla?

Kyllä, pieni vaaraton savu voi vapautua ensimmäisellä käynnistyskerralla lämmityselementin sideaineista. Tuuleta huone hyvin ja aseta laite sen tukipinnalle.

Kuinka laite puhdistetaan?

Käytön jälkeen anna laitteen jäähtyä ja pyyhi se kuivalla liinalla. Älä käytä voimakkaita puhdistusaineita. Älä koskaan puhdista laitetta vedellä.

Mistä voin ostaa lisävarusteita, kuten suuttimia?

Lisävarusteet (heijastinsuuttimet jne.) ovat saatavilla jälleenmyyjältä. Viitteet on ilmoitettu käyttöohjeessa.

KÄYTTÖOHJE HG 5000 E STEINEL

FI Käännös alkuperäisestä käyttöohjeesta

Turvaohjeet

Lue käyttöohjeet ennen laitteen käyttämistä ja noudata annettuja ohjeita. Jos käyttöoh-jetta ei noudateta, laite saattaa aiheuttaa vaaratilanteita.

Sähkötyökaluja käytet- täessä on noudatettava seuraavia turvaohjeita suojaksi sähköiskun, loukkaantumis- ja tul- palovaaran varalta. Jos laitetta ei käsitellä huolel- lisesti, voi syttyä tulipalo tai sattua henkilövahinko- ja. Tarkista ennen laitteen käyttöönottoa, onko lait- teessa jokin näkyvä vika (sähköjohto, kotelo jne.). Älä käytä viallista laitetta. Älä jätä laitetta ilman val- vontaa.

Lapsia tulisi valvoa, ettei- vät he ala leikkiä laitteella.

Ensimmäinen käyttöönotto.

Kun laitetta käytetään ensimmäistä kertaa, siitä voi tulla hieman savua. Savu syntyy sideaineista, jotka haihtuvat ensim-mäisellä käyttökerralla lämmityksen eristyskal-vosta lämmön vaikutuk-sesta. Savun poistumisen nopeuttamiseksi laite tulisi asettaa seisomaan alustalle. Työympäristöä tulisi tuulettaa hyvin ensimmäisellä käyttökerralla. Poistuva savu ei ole terveydelle haitallista!

Turvaohjeet

Ota huomioon ympäristö- vaikutukset.

Älä altista sähkötyökaluja sateelle. Älä käytä sähkötyökaluja kosteanja ja kosteassa tai märässä ympäristössä. Ole varovainen käyttäessäsi laitteita helposti syttyvien materiaalien lähellä. Älä suuntaa laitetta pitkäksi aikaa samaan kohtaan. Älä käytä räjähdysalttiissa ympäristössä. Lämpö voi johtua piilossa oleviin palaviin materiaaleihin.

Suojaudu sähköiskulta.

Vältä kosketusta maadoitettuihin osiin (putkiin, lämpöpattereihin, liesiin, jääkaappeihin). Älä jätä laitetta ilman valvontaa, kun se on toiminnassa.

Säilytä työkaluja turvallisesti.

Aseta laite käytön jälkeen alustalle ja anna sen jäähtyä, ennen kuin se pakataan pois. Työkaluja, jotka eivät ole käytössä, on säilytettävä kuivissa, suljetuissa tiloissa ja lapsilta ulottumattomissa. Yli 8-vuotiaat lapset ja henkilöt, joiden fyysiset ominaisuudet, aistit tai henkiset valmiudet ovat rajoittuneet tai joilta puuttuu tarvittava kokemus ja osaaminen, saavat käyttää laitetta, jos heitä valvotaan tai heidät on opastettu laitteen toimintaan siten, että he osaavat käyttää laitetta turvallisesti ja tunnistavat käyttöön liittyvät vaarat. Lapset eivät saa leikkiä laitteella. Lapset eivät saa puhdistaa tai huoltaa laitetta ilman valvontaa.

Turvaohjeet

Älä ylikuormita työkalujasi.

Ne toimivat paremmin ja turvallisemmin annetulla tehoalueella. Älä kanna työkalua johdosta äläkä vedä johdos-ta irrottaessasi pistoketta pistorasiasta. Suojaa johto kuumuudelta, öljyltä ja teräviltä reunoilta.

Varo myrkyllisiä kaasuja ja huomioi syttymisvaara.

Muoveja, maaleja ja muita vastaavia materiaaleja lämmitettäessä saattaa syntyä myrkyllisiä kaasuja. Huomioi palo- ja syttymisvaara. Käytä oman turvallisuutesi vuoksi vain käyttöohjeessa ilmoitettuja tai työkalun valmistajan suosittelemia tai ilmoittamia lisävarusteita ja lisälaitteita. Muiden kuin käyttö-

ohjeessa tai luettelossa suositeltujen käyttötyökalujen tai lisävarusteiden käyttö voi merkitä henkilökohtaista loukkaantumisvaaraa.

Vain sähköalan ammattilainen saa suorittaa korjaukset.

Tämä sähkötyökalu vastaa voimassa olevia turvallisuusmääräyksiä. Korjaukset saa suorittaa ainoastaan sähköalan ammattilainen.

Säilytä näitä turvaohjeita yhdessä laitteen kanssa.

Käyttötarkoituksen mukainen käyttö

Sähkötyökalu on tarkoitettu muovinmuotoiluun ja hitsaamiseen, maalipinnanpoistamiseen sekä kutisteletkujen lämmittämiseen. Se soveltuu myös juottamiseen

ja tinaamiseen, liimausten irrottamiseen javesiputkien sulattamiseen.

Kuumailmapuhaltimen spesifikaatiot

Täysin elektroninen lämpötilan ja ilmamäärän säätöIlmamäärän ja lämpötilan portaaton säätelyÄlykäs moottorin ja lämpötilan ohjausLärnpötilanäyttö ilmoittaa asetus- ja oloarvon

Vastuselementti helposti vaihdettavissaHarjaton moottori mahdollistaa pitkän käyttöiänStabili, yksiosainen runkoVerkkojohto vaihdettavissa koteloa avaarnatta

Laitteen osat

1 Suuosa,∅ 50 mm	5 Lämpötilan säädin
2 Vastuselementti	6 Virtakytkin
3 Törmäyssuoja	7 Ilmasäädin
4 LED-segmenttinäyttö

Tekniset tiedot

Jännite	230-240	V/50 Hz
Teho 3400 W
Lämpötila 25-600 °C, portaaton
Näyttötyppi	LED-segmenttinäyttö
Ilmamäärän säätely portaaton
Ilmamäärä enint. 800 l/min
Ilmanpaine 3000 Pa
Suuosa ∅ 50 mm
Emissioäänenpainetaso ≤ 70 dB (A)
Tärinän kokonaisarvo ≤ 2,5 m/s2 / K = 0,08 m/s2
Moottorin käyttölkä n. 20 000 h
Vastuselementin käyttölkä n. 500-800 h
Verkkojohto H07 RN-F 2 x 1,5		Pituus: 2,5 m
Paino (Ilman verkkjohtoa) 1190 g
Mitat	350 x 122 x 67 mm (törmäyssuojassa)

-78--79-

Käyttöönotto

Kytke laite päälle virtakytkimellä 6.

Valitse lämpötilan säätimellä 5 halut- tu asetuslämpötila (25 °C - 600 °C). Lämpötila-arvo ja asetustilan tun- nistimen kirjain "A" näytetään LED- segmenttinäytössä. Kun lämpötila on esivalittu, laite kytkeytyy automaattisesti n. 3 sekunnin jälkeen lämpötilan oloarvon näyttöön.

Asetus- ja oloarvot näytetään 10 °C:n askelin.

Laite on varustettu älykkäällä lämpötilan ja ilmamäärän säädöllä. Lämpötilan asetus on aina etusijalla (katso kaavio).

Esimerkki: 600 °C:n maksimilämpötilan saavuttamiseksi kierrosluvun asetuksen ollessa samanaikaisesti ilman maksimi-syötön mukainen elektronilkka sääitää ilmamäärää automaattisesti sen vorran alhaisemmaksi, että 600 °C saavutetaan. Ilmamäärä lisääntyy jälleen sitä mukaa, kun lämpötilaa lasketaan.

Ilmamäärä ⑦ voidaan säätää portaattomasti ilmasäätimellä.

Säätely vastaa uusimpia normeja

(EN 61000-3-3 Välkyntänormi,

EN 61000-3-2 Yliaaltonormi).

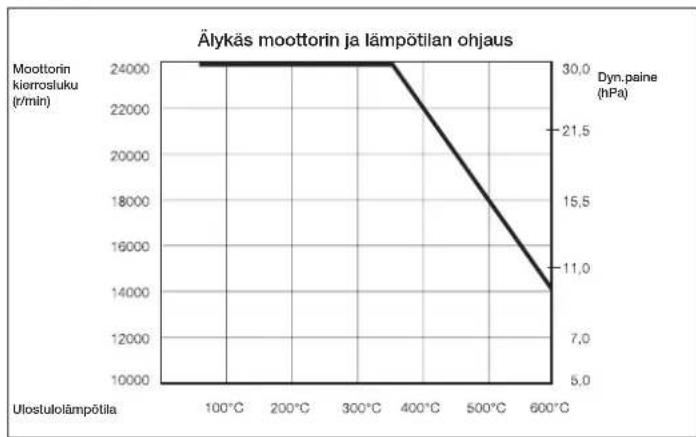

Älykäs moottorin ja lämpötilan ohjaus

Vastuselementin vaihtaminen

HG 5000 E -mallin vastuselementti on työnnetty paikoilleen ja se voidaan vaihtaa helposti. Jokainen vastuselementti sisältää sirun, jossa ovat elementin

tiedot. Kun asennetaan uusi vastuselementti, elektronikka ottaa käyttöön sen parametrit.

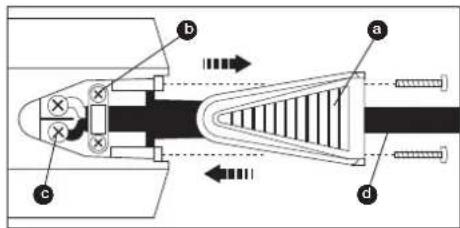

Viallinen verkkojohto on helposti vaihdettavissa runkoa avaamatta.

1. Tärkeää! Irrota laite sähköverkosta.
2. Avaa neljä ruuvia suu- osan päässä.
3. Irrota vastuselementti ja valhda se uuteen vastuselementtiin.

4. Ruuvaa suuosa jälleen kiinni.

5. Tärkeää! Irrota laite sähköverkosta.

6. Avaa ruuvit ja irrota suo- juskappale ●.
7. Irrota vedonpoistin
8. Irrota verkkoliittimet
9. Vedä johto● irti.
10. Aseta uusi johto paikalleen ja kiinnitä vastakkaisessa järjestyksessä (1. Kiinnitä verkkoliittimet jne.).

Valmistajan takuu

Ostajana sinulla on oikeus omassa maassasi voimassa oleviin lakisääteisiin takuuoikeuksiin. Tämä takuulmoitus ei lyhennä tai rajoita niitä. Myönnämme sinulle STEINEL-Professional-tunnistinteknikan tuotteen moitteettomia ominaisuuksia ja asianmukaista toimintaa koskevan 1 vuoden takuun. Takaamme, etlei tässä tuotteessa ole materiaali-, valmistus- ja rakennevikoja. Takaamme kaikkien elektronisten rakenneosien ja johtojen toimintakyvyn sekä kaikkien käytettyjen raaka-aineiden ja nilden pintojen virheettömyyden.

Vaatimuksen esittäminen

Jos haluat tehdä tuotteestasi reklarnaati- tion, toimita tuote täydollisonä ja rahti mak- settuna yhdessä ostotositteen (sisällettävä tiedot ostopäiväyksestä ja tuotenimik- keestä) kanssa ostopaikkaan. Suosit- telemme siksi ostotositteen huolellista säilyttämistä aina takuujaa päättymiseen asti. STEINEL ei vastaa palautukseen liittyvistä kuljetuskuluista ja -riskeistä.

Tietoja vaatimuksen esittämisestä takuutapauksessa löytyy kotisivuiltamme www.steinel-professional.de/garantie

Hävittäminen

Sähkölaitteet, tarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen kierrätykseen.

Älä heitä sänkölaitteita talousjätteiden sekaan!

Koskee vain EU-maita:

Voimassa olevan eurooppalaisen sähkö- ja elektronilikkaromua koskevan direktiivin ja sen kansalliseen lainsäädäntöön saattamisen mukaisesti käyttökelvotto- mat sähkölaitteet on koottava erikseen ja toimitettava ympäristöystävälliseen kierrätykseen.

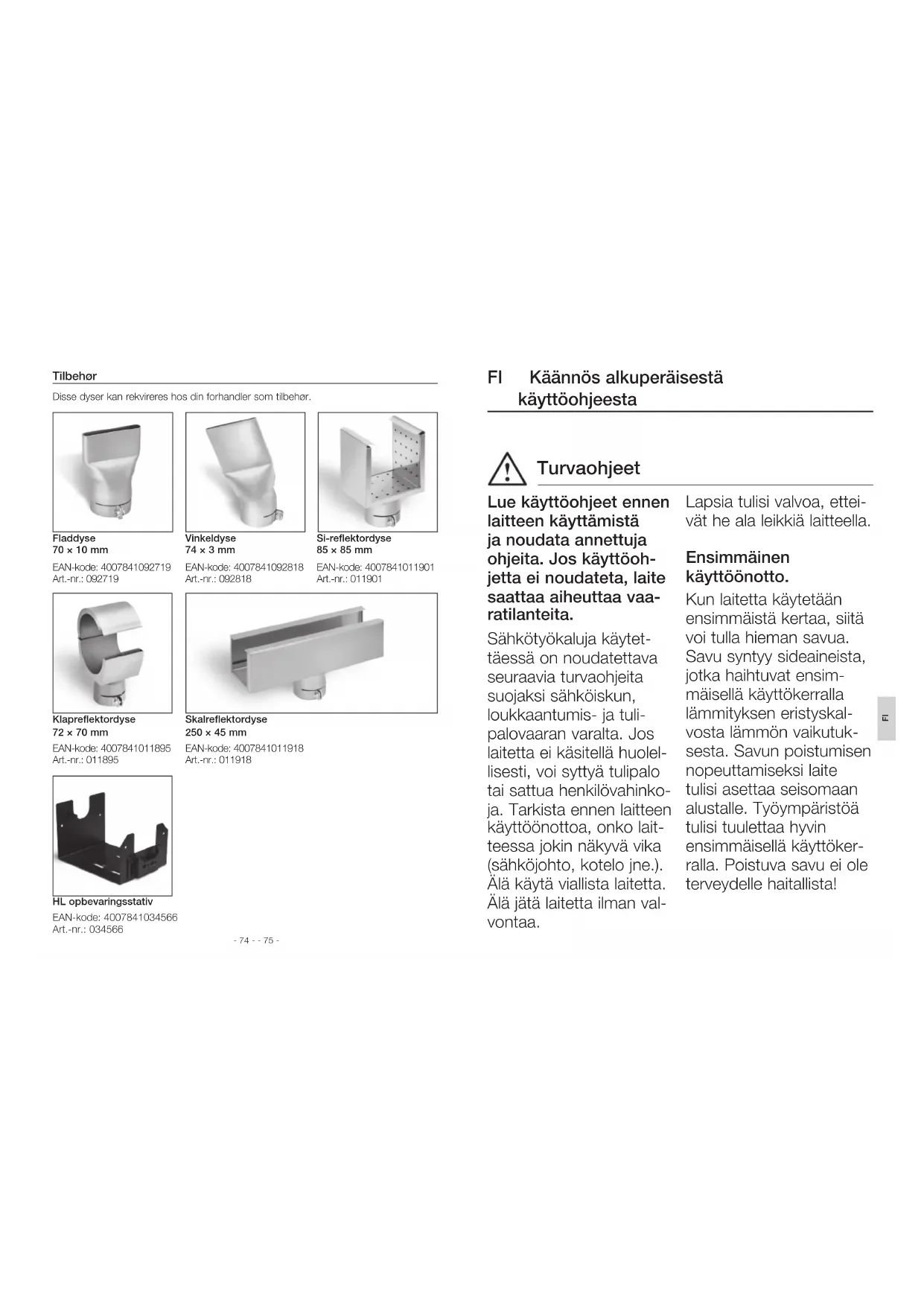

Lisävarusteet

Näitä suuttimia saat lisätarvikkeina jälleenmyyjältäsi

Kulmatasosuutin
74 x 3 mm

EAN-Code: 4007841092818 Tuotenro: 092818

Sihtiheijastusuutin
85 × 85 mm

EAN-Code: 4007841011901 Tuotenro: 011901

Taittoheijastussuutin
72 × 70 mm

EAN-Code: 4007841011895 Tuotenro: 011895

Muottiheijastussuutin
250 × 45 mm
