HG 5000 E - Varmluftpistol STEINEL - Gratis bruksanvisning og manual

Produkttype	Varmepistol
Merke	Steinel
Modell	HG 5000 E
Spenning	230-240 V / 50 Hz
Nominell effekt	3400 W
Temperaturområde	25 °C til 600 °C (trinnløs justering)
Display	Segment-LED (innstilt og faktisk temperatur)
Maksimal luftmengde	800 l/min (trinnløs justering)
Lufttrykk	3000 Pa
Utløpsrørets diameter	50 mm
Lydnivå	≤ 70 dB(A)
Vibrasjonsnivå	≤ 2,5 m/s²
Motorens levetid	Omtrent 20 000 timer
Varmeelementets levetid	500 til 800 timer
Nettkabellengde	2,5 m (H07 RN-F 2×1,5)
Vekt	1190 g (uten kabel)
Mål (L × B × H)	350 × 122 × 67 mm
Produsentgaranti	1 år
Motortype	Børsteløs, lang levetid
Innstillinger	Trinnløs temperatur og luftmengde, intelligent styring
Utskifting av varmeelement	Enkelt, pluggbart med databrikke
Utskifting av nettkabel	Uten å åpne huset
Hovedbruksområder	Varmforming, plastikkveising, malingfjerning, krympeslanger, lodding, tinning, avising
Støtbeskyttelse	Ja

Ofte stilte spørsmål - HG 5000 E STEINEL

Hva er maksimal temperatur som kan oppnås?

Maksimal temperatur er 600 °C, trinnløs justerbar via temperaturregulatoren.

Hvordan justeres temperatur og luftmengde?

Bruk temperaturregulatoren (hjul) for temperatur og luftmengderegulatoren for luftstrøm. Elektronikken justerer automatisk luftmengden for å opprettholde valgt temperatur.

Kan jeg bruke apparatet nær brennbare materialer?

Nei, bruk aldri apparatet i nærheten av brennbare materialer og rett det ikke lenge mot samme sted. Brannfare.

Hvordan bytter jeg varmeelementet?

Koble apparatet fra strømmen, løsne de fire skruene i enden av luftfremdriftsrøret, ta ut det gamle varmeelementet og sett inn det nye (med brikke). Skru røret på igjen.

Kan nettkabelen byttes av brukeren?

Ja, uten å åpne huset. Bare løsne skruene på beskyttelseshetten, demontere trekkavlastningen, skru av terminalene, bytt kabel og sett sammen igjen.

Hva er levetiden til motor og varmeelement?

Den børsteløse motoren har en levetid på omtrent 20 000 timer, og varmeelementet 500 til 800 timer.

Hvilke typer arbeid kan jeg utføre med dette apparatet?

Apparatet egner seg til varmforming, plastikkveising, malingfjerning, oppvarming av krympeslanger, lodding, tinning, løsning av limte sammenføyninger og avising av vannrør.

Avgir apparatet røyk ved første gangs bruk?

Ja, en lett ufarlig røyk kan oppstå ved første gangs bruk på grunn av bindemidler i varmeelementet. Luft godt i rommet og plasser apparatet på støtteflaten.

Hvordan rengjøre apparatet?

Etter bruk, la apparatet avkjøles og tørk det av med en tørr klut. Ikke bruk aggressive midler. Rengjør aldri apparatet under vann.

Hvor kan jeg kjøpe tilbehør som dyser?

Tilbehør (reflektordyser osv.) er tilgjengelig hos forhandleren. Referansene er angitt i bruksanvisningen.

BRUKSANVISNING HG 5000 E STEINEL

Intelligent motor- og temperaturstyring

Elapparater, tilbehør og emballage skal bortskaffes til miljøvenlig genvinding.

NO Oversettelse av original bruksanvisning

Sikkerhetsmerknader

Les disse merknadene nøye før apparatet tas i bruk. Apparatet kan utgjøre en farekilde dersom bruksanvisningen ignoreres.

Ta hensyn til disse grunn- leggende sikkerhetstil- takene for bruk av elektrisk verktøy. På denne måten unngår du elektrisk støt og reduserer faren for skader og brann. Dersom apparatet ikke behandles med omhu, kan det opp- stå brann eller personer kan komme til skade. Før apparatet tas i bruk, må det kontrolleres for even- tuelle skader (tilkoblings- ledning, hus etc.). Ikke ta apparatet i bruk dersom det er skadet. Apparatet må ikke brukes uten tilsyn.

Barn må holdes under oppsyn slik at de ikke leker med apparatet.

Første gangs bruk.

Ved første gangs bruk kan det sive ut litt røyk. Røyken oppstår fordi varmen gjør at bindemidler i isolasjonsfolien frigjøres. Dette skjer kun første gang apparatet brukes. Still apparatet på støtten, slik at røyken slipper ut fort. Ved første gangs bruk bør omgivelsene der du arbeider luftes godt.

Ta hensyn til påvirkning fra omgivelsene.

Elektrisk verktøy må aldri utsettes for regn. Ikke bruk elektrisk verktøy når det er fuktig eller i fuktige/våte omgivelser. Vær forsiktig ved bruk av apparatene i nærheten av brennbare materialer. Ikke hold apparatet for lenge mot ett og samme punkt. Ikke bruk apparatet i potensielt eksplosive omgivelser. Varme kan ledes til brennbare materialer som befinner seg under overflaten.

Beskytt deg selv mot elektrisk støt.

Unngå å berøre jordete deler som f.eks. rør, radiatorer, komfyrer, kjøleskap. Ikke la apparatet ligge uten tilsyn så lenge det er på.

Oppbevar verk- tøyet på et sikkert sted.

La apparatet ligge på støtten til avkjøling før det legges bort. Når verktøyet ikke er i bruk, må det oppbevares i tørre, stengte rom og utilgjengelig for barn. Dette apparatet kan brukes av barn fra og med 8 år, personer med redu- serte fysiske, sensoriske eller mentale evner eller personer med manglen- de erfaring og kunnskap. Forutsetningen er at de er under tilsyn eller har fått opplæring i sikker bruk av apparatet og har forstått farene ved bruk av apparatet.

Sikkerhetsmerknader

Barn skal ikke leke med apparatet. Rengjøring og vedlike- hold skal ikke utføres av barn uten tilsyn.

Verktøyet må ikke overbelastes.

Du arbeider best og sikrest innenfor angitt effektområde. Ikke bær verktøyet i ledningen, og ikke dra i ledningen når du skal ta støpselet ut av stikkontakten. Beskytt ledningen mot varme, olje og skarpe kanter.

Vær oppmerksom på giftig gass og antennelsesfare.

Under bearbeiding av plast, maling og lignende materialer kan det oppstå giftige gasser. Vær oppmerksom på faren for

brann og antennelse. For din egen sikkerhets skyld bør du kun bruke tilbehør og tilleggsapparater som er nevnt i bruksanvisningen eller som anbefales av verktøysprodusenten. Bruk av annet verktøy eller tilbehør enn det som står oppført i bruksanvisningen eller i katalogen, kan medføre fare for personskader.

Reparasjoner skal kun utføres av elektriker.

Dette elektriske verktøyet oppfyller kravene i gjel- dende sikkerhetsbestem- melser.

Reparasjoner skal kun utføres av elektriker, noe annet vil kunne medføre fare for brukeren.

Sikkerhetsmerknader

Oppbevar disse sikkerhetsinstruksene sammen med apparatet.

Forskriftsmessig bruk

Det elektriske verktøyet er til bruk for forming og sveising av plast, fjerning av malingslag og til oppvarming av krympeslanger. Det egner seg også til lodding,

fortinning, løsning av limforbindelser og til å tine opp vannrør.

Varmluftpistol spesifikasjoner

■ Helelektronisk temperatur- og luftstrømregulering
■ Trinnløs innstilling av luftstrøm og temperatur
■ Intelligent motor- og temperatur- regulering
■ Temperaturindikator med beregnet og faktisk verdi

■ Lett å skifte ut varmeelementet
■ Motor uten børster garanterer lang levetid
■ Stabilt hus i én del
■ Nettledningen kan skiftes ut uten å åpne boksen

Apparatbeskrivelse komponenter

Tekniske spesifikasjoner

Spenning	230-240	V/50 Hz
Effekt 3400 W
Temperatur	25-600 °C, trinnløs
Visningstype	LED-segmentdisplay
Luftmengderegulering	trinnløs
Luftmengde maks. 800 l/min.
Lufttrykk 3000 Pa
Utblåsningsrør ∅ 50 mm
Emisjonslydtrykknivå ≤ 70 dB (A)
Samlet vibrasjonsverdi ≤ 2,5 m/s2 / K = 0,08 m/s2
Levetid motor ca. 20 000 t.
Levetid varmeelement ca. 500-800 t.
Nettledning H07 RN-F 2 x 1,5		lengde: 2,5 m
Vekt (uten nettledning) 1190 g
Mål 350 x 122 x 67 mm (vod statbeskyttelsen )		3

Igangsetting

Bruk temperaturregulatoren 9 til å velge ønsket beregnet temperatur (25 °C–600 °C). Temperaturverdien samt bokstaven «A», som markerer innstillingsmodus, vises på LED-segmentdisplayet. Etter at du har valgt temperatur, kobles apparalet etter ca. 3 sekunder automatisk om til visning av faktisk temperatur. Visning av beregnede og faktiske verdier vises i 10 °C-trinn.

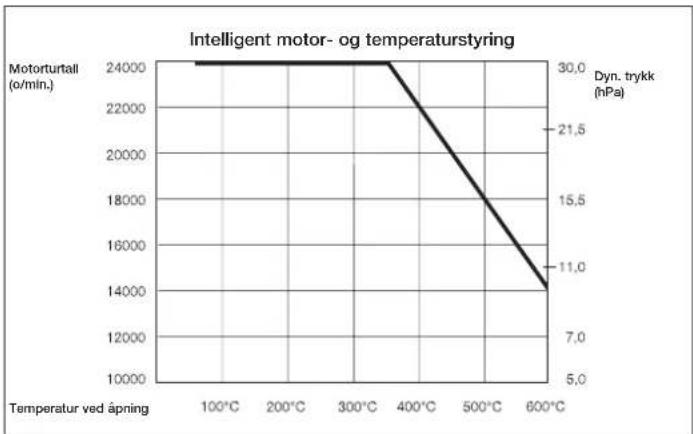

Apparatet har en intelligent temperatur- og luftstrømregulering. Denne prioriterer alltid temperaturinnstillingen (se diagram). Eksempel: For å nå maks. temperatur på 600 °C ved en samtidig innstilling av turtallet på maks. luftstrøm, regulerer det elektroniske systemet ned luftstrømmen inntil til 600 °C nås. Luftstrømmen øker tilsvarende så snart temperaturon senkes,

Luftstrømmen 7 kan reguleres trinnløst ved hjelp av luftstrømregulatoren. Reguleringen er i henhold til de nyeste standardene for nettstøy (NEK EN 61000-3-3 om filmring, NEK EN 61000-3-2 om harmoniske strømmer).

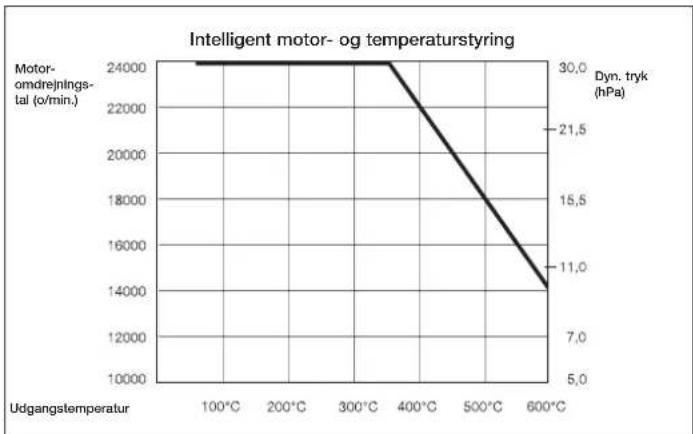

Intelligent motor- og temperaturstyring

Varmeelementet til HG 5000 E er påmontert og kan byttes ut med få håndgrep. Hvert varme-element inneholder en chip med de spesifikke data.

Når det settes inn et nytt varmeelement, overtar reguleringselektronikken dettes parametere.

1. Viktig Påse at apparatet er uten strom.
2. Løsne de fire skruene på enden av luftrøret.
3. Trekk ut varmeelementet og bytt det ut med et nytt varmeelement.
4. Skru på luftrøret igjen.

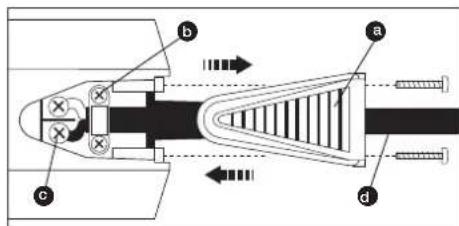

Skifte av ledning

Er strømledningen skadet, huset, kan den lett skiftes ut uten at du behøver å åpne

1. Viktig Påse at apparatet er uten strøm.
2. Løsne skruen og trekk av dekslet ●.
3. Løsne strekkavlastningen ●.
4. Lösne nettklemmen
5. Trekk ut ledningen ●.
6. Legg i ny kabel og fest den i omvendt rekkefølge (1. Skru fast nett-klemmene osv.) igjon.

Produsentgaranti

Som kjøper har du eventuelt lovfestede mangel- eller garantirettigheter overfor selger. I den grad disse rettighetene finnes i ditt land, verken innskrenkes eller forkortes de på grunn av vår garantierklæring. Vi gir deg ett års garanti på at ditt sensorprodukt fra STEINEL Professional er uten mangler og fungerer som det skal. Vi garanterer at dette produktet ikke har material-, produksjons- eller konstruksjonsfell. Vi garanterer at alle elektroniske deler og kabler fungerer, og at alle materialer og overflater er uten mangler.

Garantikrav

Dorsom du ønsker å reklamere på produktet, må du pakke det godt inn, frankere det og sende hele produktet i retur sammen med original kjøpskvittering som viser kjøpsdato og produktnavn. Produktet sendes til forhandler eller direkte til oss: Vilan as – Olaf Helsets vei 8, 0694 Oslo, Norge. Vi anbefaler deg derfor å ta godt vare på kjøpskvitteringen til garantiperioden er utløpt. STEINEL tar ikke ansvar for transportkostnader eller risiko i sammenheng med retursendingen.

Avfallsbehandling

Elektriske apparater, tilbehør og emballasje må resirkuleres på en miljøvennlig måte.

Ikke kast elektriske apparater i husholdningsavfallet.

Informasjon om hvordan du gjør garantikrav gjeldende finner du på hjemmesiden vår, www.vilan.no

I henhold til gjeldende europeiske retningslinjer for elektriske apparater og brukte elektriske apparater, og i samsvar med nasjonal lovgivning, skal elektriske apparater som ikke lenger kan benyttes, samles opp atskilt fra annet søppel og gjenvinnes på en miljøvennlig måte.

Tilbehør

Reflektordyse til å feste rundt 72 × 70 mm

EAN-kode: 4007841011895 Art.-nr.: 011895
